数控冲床操作说明书
一、简介
数控冲床是一种高精度的金属加工设备，通过数控系统控制冲床模具的动作，实现对工件的冲孔、剪切、下料等工艺操作。本操作说明书旨在提供详细的使用指导，帮助操作人员正确使用数控冲床，确保操作的安全性和效率。
二、安全注意事项
1. 在操作数控冲床之前，请确保已经熟悉并理解冲床的安全操作规程，遵循相关的安全操作流程。
2. 操作前应检查数控冲床的电源线是否正常连接，并确保周围环境干燥通风，避免发生意外事故。
3. 操作人员必须配备个人防护装备，包括耐切割手套、护目镜、防护面具等，以降低操作过程中的伤害风险。
4. 确保工件和冲床模具的质量符合要求，避免因为工件不良而导致的操作故障。
三、操作步骤
1. 启动冲床：按下冲床上的启动按钮，冲床模具将开始动作。确保操作过程中不要将手或其他物品伸进冲床的工作区域。
2. 加载工件：将待加工的工件放置在冲床上，并确保固定牢固。根据实际需要，使用合适的夹具固定工件，确保加工的准确性和稳定性。 3. 设置工艺参数：根据工件的要求，设置数控冲床的工艺参数，包括行程、速度、冲头压力等，以确保加工质量和效率。
4. 调试冲床程序：通过数控系统，输入冲床的加工程序，并进行调试，确保程序的正确性。调试时应注意冲床机械部件的运动轨迹，避免碰撞或其他意外情况的发生。
5. 开始加工：确认操作无误后，按下开始按钮，数控冲床将自动执行加工程序，完成对工件的冲孔、剪切等操作。
6. 监控加工过程：在加工过程中，及时观察冲床的工作状态，确保加工稳定进行。如有异常情况，应立即停止冲床，并检查故障原因。
7. 完成加工：加工完成后，停止冲床的运行，并待冲床完全停止后，取出已加工好的工件。注意在取出工件时，避免触碰冲床模具的尖锐部位，以免造成伤害。
四、设备维护
1. 定期保养：根据数控冲床的使用频率和规定要求，定期进行设备的保养和维护工作。清洁设备的外部和内部部件，检查设备各部分的磨损程度，及时更换易损件。
操作 1操作准备： （1）接通电源：将电器箱内空气开关切于“ON”位置，电源指示灯（白色）亮，确认机床无异常后关闭电器箱门； （2）将操作面板上控制电源开关置于“通”位置； 2主电机的启动与停止 按下电机“起动”按钮，电机即可起动。该机床电机能实现正转和反转功能，由钥匙旋钮控制。电机正转时，可实现“寸动”、“单次”及“连续”操作；电机反转时，只能实现“寸动”操作。 注意：反转时不能作正式冲压工作，否则冲床机件将会损坏。且正反转切换时需等待2分钟。 （1）定速电机起动：按“起动”按钮，电机起动，“电机起动”指示灯亮。 （2）调速电机起动：按“起动”按钮，电机起动，“电机起动”亮，这时控制器上的电源自动接通，可通过控制器上的“上升”、“下降”按钮来设定速度，达到所需要的速度方可进行下一步操作。 注意：若电机为直接起动方式，则“电机起动”指示灯立即亮，若为Y-△起动方式，需等待数秒后，电机为△运行后，指示灯才亮。
（3）定速电机停止：按“停止”按钮，电机停止，“电机起动”灯熄灭； （4）调速电机停止：按“停止”按钮，电机停止，“电机起动”灯熄灭；如只需飞轮短暂停止，但电机仍运行，只要断开调速器上的电源开关就可以，若要继续运行只需再次接通调速器的电源。 注意：因过载或短路，热继电器或空气开关动作电机也能自动停止，这时应查明事故原因，并排除之后再重新起动，以免损坏电机。 3规范选择及操作 万能转换开关能实现“寸动”、“单次”、“连续”三种操作规范的选择，且各规范只有满足以下条件情况时，方可进行下一步操作： （1）将开关切换到“寸动”或“单次”或“连续”位置； （2）“电源接通”指示灯（白色）亮； （3）“电机起动”指示灯（绿色）亮； （4）“运行准备”指示灯（绿色）亮； （5）“双联阀故障”、“异常报警”指示灯（红色）灭； （6）“超负荷”、“润滑故障” 指示灯（红色）灭（仅适用于单次、连续）； （7）“超程”指示灯（黄色）灭（仅适用于单次、连续） （8）“气压不足”指示灯（黄色）灭； （9）滑块位于上死点位置（仅适用于单次、连续） 3.1“寸动”规范 双手同时（≤0.5S）按下“运行”按钮(双手按钮)，滑块运行，松开单手或双手，运动立即停止。若要继续运行，须双手全部松开，再行操作。 注意：寸动操作是为试模、调整、试运转等而设置，正常运转冲压时，应避免使用。 3.2“单次”规范 a.“单次”分双手操作与脚踏操作两种，按钮站上的选择旋钮置于“按钮”位置时进行双手操作；置于“脚踏”位置时进行脚踏操作； b.按下“运行”按钮(双手按钮)或踩住脚踏开关，滑块只作一次往复行 程。在“单次”操作的下行程(135°以内)时，双手（或单手）或脚一旦松开，滑块立即停止运行，且不能再起动，须将滑块“寸动”调整到上死点位置，才能再次操作；在滑块的回程期间(135°以后)，松开双手或脚，滑块能自动回到上死点停止，即使双手或脚一直按住按钮或脚踏开关不放开，滑块也仍然会停在上死点，下次行程须将双手或脚松开重新进行。 3.3“连续”规范 按一下按钮站上的“连续预置”按钮，“连续预置”指示灯亮，再按一下“运行”按钮(双手按钮)，即可实现“连续”操作，同时，“连续预置”功能解除；如按下“连续预置”按钮后一定的时间内（>5秒），而没有按“运行”按钮，则“连续预置”功能自动取消，再要操作，必须重新预置。“连续”的停止用“连续停止”按钮实现，按下该按钮，滑块停在上死点。紧急情况，可按“急停”按钮，滑块停在任意位置。 调整机构操作方法 1滑块装模高度调整 调节开关 调节按钮 滑块调整分电动和手动调整 1.1 25t-45t采用手动调整 先松开连杆下端的锁紧螺套，然后将攀车杆插入棘轮扳套圆周小孔内，顺时针或逆时针转动扳套，扳套通过棘轮棘齿机构驱动螺杆旋转从而改变连杆长度以获得所需的装模高度。反向时，向外拔出捏手旋转180°后重新插入，再重复旋转扳套的动作。调节时可通过导轨上的指示标牌观察调节量。调节完毕后，连杆和球头螺杆需重新锁紧。调节时不能超过装模高度的最小值，超过最小值使用机床极易造成连杆部件或机床的损坏。 1.2 63t-400t采用电动调整

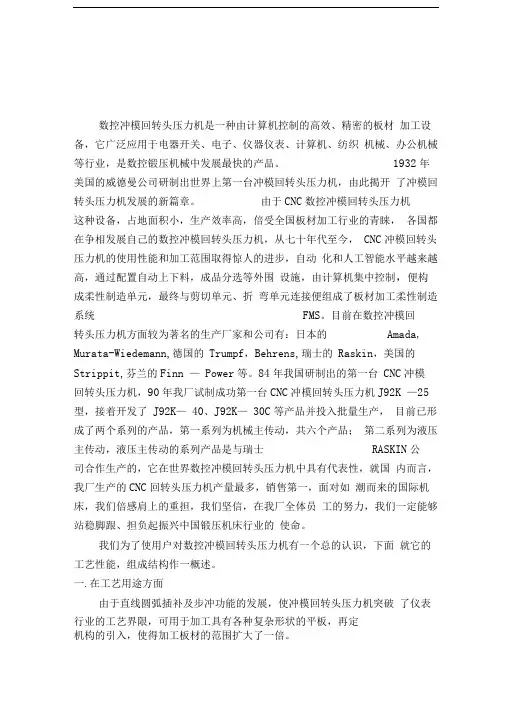

数控冲模回转头压力机是一种由计算机控制的高效、精密的板材 加工设备，它广泛应用于电器开关、电子、仪器仪表、计算机、纺织 机械、办公机械等行业，是数控锻压机械中发展最快的产品。 1932年
美国的威德曼公司研制出世界上第一台冲模回转头压力机，由此揭开 了冲模回转头压力机发展的新篇章。 由于CNC数控冲模回转头压力机
这种设备，占地面积小，生产效率高，倍受全国板材加工行业的青睐， 各国都在争相发展自己的数控冲模回转头压力机，从七十年代至今， CNC冲模回转头压力机的使用性能和加工范围取得惊人的进步，自动 化和人工智能水平越来越高，通过配置自动上下料，成品分选等外围 设施，由计算机集中控制，便构成柔性制造单元，最终与剪切单元、折 弯单元连接便组成了板材加工柔性制造系统 FMS。目前在数控冲模回
转头压力机方面较为著名的生产厂家和公司有：日本的 Amada,
Murata-Wiedemann,德国的 Trumpf，Behrens,瑞士的 Raskin，美国的
Strippit,芬兰的Finn — Power等。84年我国研制出的第一台 CNC冲模
回转头压力机，90年我厂试制成功第一台CNC冲模回转头压力机J92K —25型，接着开发了 J92K— 40、J92K— 30C等产品并投入批量生产， 目前已形成了两个系列的产品，第一系列为机械主传动，共六个产品； 第二系列为液压主传动，液压主传动的系列产品是与瑞士 RASKIN公
司合作生产的，它在世界数控冲模回转头压力机中具有代表性，就国 内而言，我厂生产的CNC回转头压力机产量最多，销售第一，面对如 潮而来的国际机床，我们倍感肩上的重担，我们坚信，在我厂全体员 工的努力，我们一定能够站稳脚跟、担负起振兴中国锻压机床行业的 使命。
我们为了使用户对数控冲模回转头压力机有一个总的认识，下面 就它的工艺性能，组成结构作一概述。
一.在工艺用途方面
由于直线圆弧插补及步冲功能的发展，使冲模回转头压力机突破 了仪表行业的工艺界限，可用于加工具有各种复杂形状的平板，再定

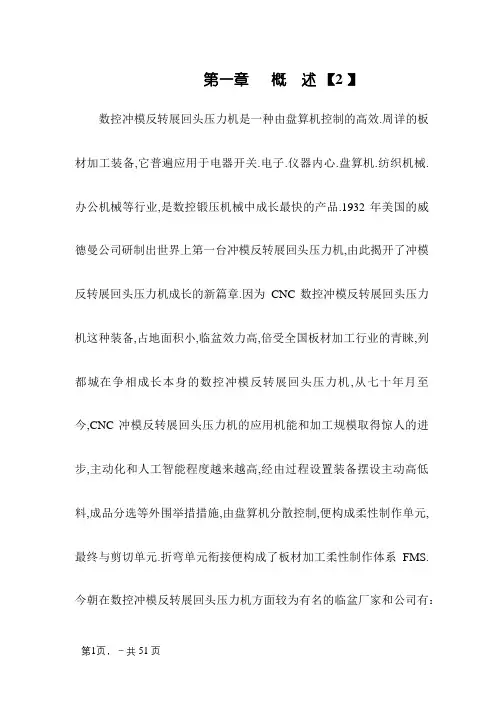

第1页，－共51页 第一章 概 述 【2 】
数控冲模反转展回头压力机是一种由盘算机控制的高效.周详的板材加工装备,它普遍应用于电器开关.电子.仪器内心.盘算机.纺织机械.办公机械等行业,是数控锻压机械中成长最快的产品.1932年美国的威德曼公司研制出世界上第一台冲模反转展回头压力机,由此揭开了冲模反转展回头压力机成长的新篇章.因为CNC数控冲模反转展回头压力机这种装备,占地面积小,临盆效力高,倍受全国板材加工行业的青睐,列都城在争相成长本身的数控冲模反转展回头压力机,从七十年月至今,CNC冲模反转展回头压力机的应用机能和加工规模取得惊人的进步,主动化和人工智能程度越来越高,经由过程设置装备摆设主动高低料,成品分选等外围举措措施,由盘算机分散控制,便构成柔性制作单元,最终与剪切单元.折弯单元衔接便构成了板材加工柔性制作体系FMS.今朝在数控冲模反转展回头压力机方面较为有名的临盆厂家和公司有： 第2页，－共51页 日本的Amada,Murata-Wiedemann,德国的Trumpf,Behrens,瑞士的Raskin,美国的Strippit,芬兰的Finn－Power等.84年我国研制出的第一台CNC冲模反转展回头压力机,90年我厂试制成功第一台CNC冲模反转展回头压力机J92K－25型,接着开辟了J92K－40.J92K－30C等产品并投入批量临盆,今朝已形成了两个系列的产品,第一系列为机械主传动,共六个产品;第二系列为液压主传动,液压主传动的系列产品是与瑞士RASKIN公司合作临盆的,它活着界数控冲模反转展回头压力机中具有代表性,就国内而言,我厂临盆的CNC反转展回头压力机产量最多,发卖第一,面临如潮而来的国际机床,我们倍感肩上的重任,我们坚信,在我厂全部员工的尽力,我们必定可以或许站稳脚跟.担负起振兴中国锻压机床行业的任务.
我们为了应用户对数控冲模反转展回头压力机有一个总的熟悉,下面就它的工艺机能,构成构造作一概述. 第3页，－共51页 一． 在工艺用处方面
