示波器原理与使用的原理

示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器的使用方法：

示波器，“人”如其名，就是显示波形的机器，它还被誉为“电子工程师的眼睛”。它的核心功能就是为了把被测信号的实际波形显示在屏幕上，以供工程师查找定位问题或评估系统性能等等。它的发展同样经历了模拟和数字两个时代

数字示波器，更准确的名称是数字存储示波器，即DSO（Digital

Storage Oscilloscope）。这个“存储”不是指它可以把波形存储到U盘等介质上，而是针对于模拟示波器的即时显示特性而言的。模拟示波器靠的是阴极射线管（CRT，即俗称的电子枪）发射出电子束，而这束电子在根据被测信号所形成的磁场下发生偏转，从而在荧屏上反映出被测信号的波形，这个过程是即时地，中间没有任何的存储过程的。而数字示波器的原理却是这样的：首先示波器利用前端ADC对被测信号进行快速的采样，这个采样速度通常都可以达到每秒几百M到几G次，是相当快的；而示波器的后端显示部件是液晶屏，液晶屏的刷新速率一般只有几十到一百多Hz；如此，前端采样的数据就不可能实时的反应到屏幕上，于是就诞生了存储这个环节：示波器把前端采样来的数据暂时保存在内部的存储器中，而显示刷新的时候再来这个存储器中读取数据，用这级存储环节解决前端采样和后端显示之间的速度差异。

很多人在第一次见到示波器的时候，可能会被他面板上众多的按钮唬住，再加上示波器一般身价都比较高，所以对使用它就产生了一种畏惧情绪。这是不必要的，因为示波器虽然看起来很复杂，但实际上要使用它的核心功能——显示波形，并不复杂，只要三四个步骤就能搞定了，而现在示波器的复杂都是因为附加了很多辅助功能造成的，这些辅助功能自然都有它们的价值，熟练灵活的应用它们可以起到事半功倍的效果。作为初学者，我们先不管这些，我们只把它最核心的、最基本的功能应用起来即可。

示波器的原理与使用实验报告

示波器是一种常见的电子测量仪器，用于观察和分析电信号的波形。它在电子工程、通信工程、物理实验等领域有着广泛的应用。本文将介绍示波器的原理和使用方法，并结合实验报告，详细说明示波器的操作步骤和注意事项。

一、示波器的原理

示波器的原理基于电压-时间的图形显示原理，通过将电压信号转换为电流信号，再通过电流信号驱动示波器的竖直偏转系统，使得电压信号的波形能够在示波器屏幕上显示出来。同时，示波器的水平偏转系统可以控制波形的时间轴，从而实现对信号频率和时间关系的观测。

二、示波器的使用方法

1. 准备工作

在使用示波器之前，需要先将电压信号输入示波器。可以通过信号发生器、电源等设备提供电压信号，或者直接将待测电路的信号接入示波器的输入端口。

2. 示波器的调节

示波器的调节主要包括垂直和水平调节。垂直调节用于调整信号的幅度，通过调节示波器的增益和偏移量来使波形在屏幕上适当显示。水平调节用于调整信号的时间轴，通过调节示波器的时间基准和扫描速率来控制波形的水平位置和宽度。

3. 观察波形

调节好示波器后，可以开始观察波形。示波器屏幕上显示的波形可以是正弦波、方波、脉冲波等不同形式的信号。通过观察波形的峰值、周期、频率等参数，可以对电路或信号进行分析和判断。 4. 测量信号

示波器不仅可以观察波形，还可以进行一些基本的信号测量。例如，可以通过示波器的游标功能测量信号的幅度、频率、周期等参数。此外，示波器还可以进行波形的存储和回放，方便后续的数据分析和处理。

三、实验报告

为了更好地理解示波器的原理和使用方法，我们进行了一次实验。实验的目的是观察不同频率下的正弦波信号，并学习如何使用示波器进行测量和分析。

实验步骤：

1. 连接电路

首先，我们将信号发生器的输出端口与示波器的输入端口相连，确保信号能够正确地输入示波器。

2. 调节示波器

根据实验要求，我们调节示波器的增益和偏移量，使得波形在屏幕上适当显示。同时，调节示波器的时间基准和扫描速率，使得波形的时间轴能够清晰可见。

简述示波器的工作原理和使用方法

示波器是一种用于观察电信号波形的仪器，它可以将电信号转换成可视化的波形图形，以便于分析和测量。本文将从示波器的工作原理和使用方法两个方面进行介绍。

一、示波器的工作原理

示波器的工作原理基于电信号的采样和显示。当电信号进入示波器时，它会被示波器的探头采样，然后被转换成电压信号。这个电压信号会被放大并送入示波器的垂直系统，垂直系统会将电压信号转换成垂直方向的位移。同时，示波器的水平系统会控制电子束的扫描速度，以便于在屏幕上显示出完整的波形图形。

示波器的垂直系统和水平系统都是由放大器、电路和控制器组成的。放大器用于放大电信号，电路用于控制电信号的采样和转换，控制器用于控制示波器的各种参数，如扫描速度、触发电平等。

二、示波器的使用方法

1. 连接电路：将示波器的探头连接到待测电路上，确保连接正确。

2. 调整垂直和水平控制：根据待测信号的幅值和频率，调整示波器的垂直和水平控制，以便于观察到完整的波形图形。

3. 设置触发电平：触发电平是指示波器在何时开始扫描电信号。根据待测信号的特点，设置合适的触发电平，以便于观察到稳定的波形图形。

4. 观察波形：当示波器开始扫描电信号时，屏幕上会显示出波形图形。根据波形图形的特点，分析待测信号的幅值、频率、相位等参数。

5. 记录数据：如果需要记录数据，可以使用示波器的存储功能，将波形图形保存到示波器的存储器中，以便于后续分析和处理。

示波器是一种非常重要的电子测量仪器，它可以帮助工程师们观察和分析电信号的波形特征，从而更好地理解电路的工作原理和性能。在使用示波器时，需要注意安全问题，避免电击和误操作。

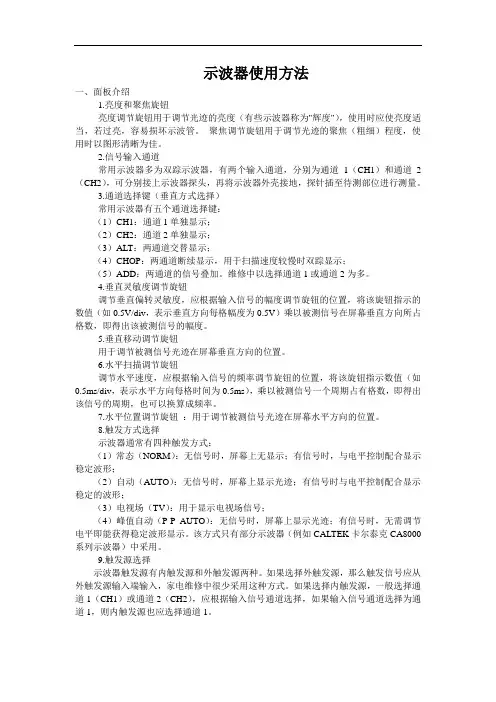

示波器使用方法

一、面板介绍

1.亮度和聚焦旋钮

亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。 聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

2.信号输入通道

常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3.通道选择键（垂直方式选择）

常用示波器有五个通道选择键：

（1）CH1：通道1单独显示；

（2）CH2：通道2单独显示；

（3）ALT：两通道交替显示；

（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；

（5）ADD：两通道的信号叠加。维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮

调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮

用于调节被测信号光迹在屏幕垂直方向的位置。

6.水平扫描调节旋钮

调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.水平位置调节旋钮 ：用于调节被测信号光迹在屏幕水平方向的位置。

8.触发方式选择

示波器通常有四种触发方式：

（1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；
