第四章 触发器

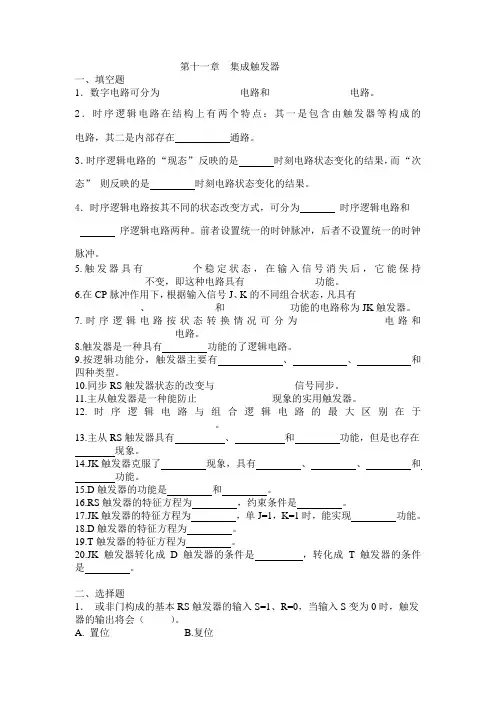

第十一章 集成触发器

一、填空题

1．数字电路可分为________________电路和________________电路。

2．时序逻辑电路在结构上有两个特点：其一是包含由触发器等构成的

电路，其二是内部存在 通路。

3．时序逻辑电路的 “现态” 反映的是 时刻电路状态变化的结果，而 “次态” 则反映的是 时刻电路状态变化的结果。

4．时序逻辑电路按其不同的状态改变方式，可分为 时序逻辑电路和

序逻辑电路两种。前者设置统一的时钟脉冲，后者不设置统一的时钟脉冲。

5.触发器具有_________个稳定状态，在输入信号消失后，它能保持______________不变，即这种电路具有______________功能。

6.在CP脉冲作用下，根据输入信号J、K的不同组合状态，凡具有_____________

_____________、_____________和_____________功能的电路称为JK触发器。

7.时序逻辑电路按状态转换情况可分为________________电路和________________电路。

8.触发器是一种具有 功能的了逻辑电路。

9.按逻辑功能分，触发器主要有 、 、 和

四种类型。

10.同步RS触发器状态的改变与________________信号同步。

11.主从触发器是一种能防止_______________现象的实用触发器。

12.时序逻辑电路与组合逻辑电路的最大区别在于____________________________。

13.主从RS触发器具有 、 和 功能，但是也存在

现象。

数字电子技术

第五章 触发器

1. 触发器是 。

2. 触发器有两个稳定的状态，可用来存储数码 和 （只要电源不断电）。触发器按其逻辑功能可分为 触发器、 触发器、 触发器、 触发器等四种类型。按触发方式可以分为： 、 、 。

3. 触发器有 个稳定状态，通常用 端的输出状态来表示触发器的状态。

4. 或非门构成的SR锁存器的输入为 S=1、R=0，当输入S变为0时，触发器的输出将会（ ）。

（A）置位 （B）复位 （C）不变

5. 与非门构成的SR锁存器的输入为0 0R S、，当两输入的0状态同时消失时，触发器的输出状态为（ ）

（A）1 0QQ、 （B）0 1QQ、 （C）1 1QQ、 （D）状态不确定

6. 触发器引入时钟脉冲的目的是（ ）

（A）改变输出状态

（B）改变输出状态的时刻受时钟脉冲的控制

（C）保持输出状态的稳定性

7. 与非门构成的SR锁存器的约束条件是（ ）

（A）0RS （B）1RS （C）0RS （D）1RS

8. “空翻”是指（ ）

（A）在时钟信号作用时，触发器的输出状态随输入信号的变化发生多次翻转

（B）触发器的输出状态取决于输入信号

（C）触发器的输出状态取决于时钟信号和输入信号

（D）总是使输出改变状态

9. JK触发器处于翻转时，输入信号的条件是（ ）

(A)J=0 , K=0 (B)J=0 , K=1 (C) J=1 , K=0 (D)J=1 , K=1

10. J=K=1时，JK触发器的时钟输入频率为120Hz，Q输出为（ ） （A）保持为高电平 （B）保持为低电平

第4章 触发器（总复习）P1

【 总复习卷 】

第4章 集成触发器

触发器是数字电路中的一个基本逻辑单元，它与逻辑门电路一起组成各种各样的数字电路。触发器具有记忆功能并且其状态在触发脉冲作用下迅速翻转。

【 知识结构图 】

【本章重点】

1. 触发器的基本性质。

2. RS触发器、JK触发器、D型触发器的逻辑功能，各类触发器逻辑符号。

3. 集成触发器外特性及其应用。

【本章难点】

1. 各类触发器逻辑功能分析。

2. 主从型触发器工作波形画法。

3. 集成触发器简单应用。

4. 触发器的空翻。

【本章考点】

1. 各类触发器逻辑符号及相应逻辑功能。

2. 触发器的工作波形。

3. 集成触发器类型识别及简单应用。

4. 触发器的空翻。

第4章 触发器（总复习）P2

综合训练 （第4章）

一、填空题

1．触发器具有________种稳定状态 。在输入信号消失后，能保持输出状态不变，也就是说它具有________功能 。在适当触发信号作用下，从一个稳态变为另一个稳态,，因此触发器可作为_______进制信息存贮单元。

2. 边沿型触发器可以避免 现象的产生。

3. 通常规定触发器______端的状态作为触发器的状态。

4. 触发器按照逻辑功能分为： 、 、 、 等。

5. 主从触发器在时钟高电平时 主 触发器接收信，而__ __触发器状态不变。在时钟脉冲下降沿时__主__触发器被封锁而__ ___触发器打开接收 触发器信号。

6. 与非门构成的基本RS触发器的约束条件是R+S不能为 。

7. 基本触发器电路中,SD端、RD端可以根据需要预先将触发器 或 ，

第五章 触发器

题5.1画出下图由与非门组成的SR锁存器输出端QQ、的电压波形，输入端DS、DR的电压波形如图中所示。

解：输出波形如下图。

题5.2画出下图由或非门组成的SR锁存器器输出端QQ、的电压波形，输入端DS、DR的电压波形如图中所示。

解：输出波形如下图。

题5.5在下图电路中，若CLK、S、R的电压波形如图中所示，试画出QQ和端与之对应的电压波形。假定触发器的初始状态为0Q。

解：输出波形如下图。

题5.7若主从SR触发器各输入端的电压波形如下图，试画出QQ、端对应的电压波形。设触发器的初始状态为Q=0。

解：输出波形如下：

题5.9若主从结构SR触发器的DCLKSRR、、、各输入端的电压波形如下图，1DS，试画出QQ、端对应的电压波形。

解：输出波形如下：

题5.12若主从结构JK触发器的DDCLKRSJK、、、、端的电压波形如下图所示，画出QQ、端对应的电压波形。

解：输出波形如下：

在第三个CLK=1期间，输入信号J发生了跳变，此时1Q,只接受置0信号，出现了 1K,因此置0。

第四个CLK=1期间，0Q，只接受置1信号，出现过J=1的尖峰，故有置1信号，那么次态置1。

题5.18设图中各触发器的初始状态皆为0Q，试画出在CLK信号连续作用下各触发器输出端的电压波形。

解：(1)JK触发器的状态方程为：

*QJQKQ

由题意知：1JK

故有：*11QQ；状态翻转

(2)

JK触发器的状态方程为：

*QJQKQ

由题意知：0JK

故有：*22QQ；状态保持

(3)

JK触发器的状态方程为：

*QJQKQ

由题意知：,JQKQ

故有：*33QQ；状态翻转

(4)

T触发器的状态方程为：

*QTQTQ

由题意知：1T

故有：*44QQ；状态翻转

(5)

JK触发器的状态方程为：
