wxh-822a微机线路保护测控装置技术及使用说明书

WXH-823微机线路保护测控装置

技术及使用说明书

（Version 2.5）

许继集团股份有限公司

XJ GROUP CORPORATION CO.,LTD.

WXH-823型

微机线路保护测控装置

应用范围

适用于66kV及以下电压等级的非直接接地系统或小电阻接地系统中的短线路光纤纵差和电流电压保护及测控装置。

装置硬件

后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开关柜上运行。

采用32位浮点DSP处理器，大容量的RAM和Flash

Memory；数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。

16位高精度AD，测量精度高。

可保存不少于100个最近发生的事件报告及运行报告。

采用图形液晶，中文显示，菜单式操作。

主要特点

实时多任务操作系统，模块化编程；实时性好，可靠性高。

8套保护定值，定值区切换安全方便。

标准通信规约，方便与微机监控或保护管理机联网通讯。

线路保护与测控一体化。

我公司保留对本说明书进行修改的权利；

产品与说明书不符时，请参照实际产品说明。

2004.3 第四版印刷 WXH-823微机线路保护测控装置

1

1

装置简介

1

1.1 功能配置 1

许继电气股份有限公司

WXH-811A微机线路保护装置

技术说明书

（Version 1.02）

2008.7

前言

1、 应用范围

WXH-811A系列保护装置主要用作110kV电压等级输电线路的主保护及后备保护。

2、 产品特点

2.1装置系统平台

 逻辑开发可视化

国内首家在高压保护上实现可视化逻辑编程，保护源代码完全由软件机器人自动生成，正确率达到100%，杜绝了人为原因产生软件Bug。所有的保护逻辑由基本的元件和组件组成。

 事故分析透明化

通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。

故障波形回放：

 工程应用柔性化

采用功能自描述和数据自描述技术，实现了内容可以通过描述文件以不同的形式重组，功能可以通过配置文件形式重构，解决了不同用户差异化需求和软件版本集中管理的矛盾。

2.2 人机界面人性化

XJGUI和现场调试向导的成功应用，降低了现场维护和运行人员的工作强度，使运行维

护工作变得轻松。

 借助XJ-GUI界面设计工具，实现操作界面的灵活定制及人性化设计；

 主接线图及丰富的实时数据的显示；

 类WINDOWS菜单，通过菜单提示，可完成装置的全部操作。

2.3保护性能特点

 距离保护采用变动作特性的原理；

保护的变动作特性，根据故障类型设置相应特性的保护，设置速动区、一般区、灵敏区，不同区域设置不同数字滤波算法、不同时延；

距离保护动作区域设置

 自适应的振荡判据及先进的振荡识别功能，确保距离保护在系统振荡加区外故障能可靠闭锁，而在系统未振荡时快速动作，振荡中区内故障可靠动作；

-------------

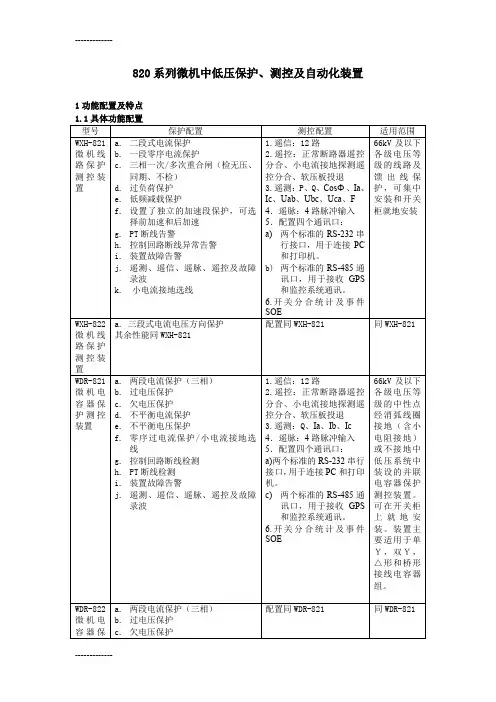

------------- 820系列微机中低压保护、测控及自动化装置

1功能配置及特点

1.1具体功能配置

型号 保护配置 测控配置 适用范围

WXH-821微机线路保护测控装置 a. 二段式电流保护

b. 一段零序电流保护

c. 三相一次/多次重合闸（检无压、同期、不检）

d. 过负荷保护

e. 低频减载保护

f. 设置了独立的加速段保护，可选择前加速和后加速

g. PT断线告警

h. 控制回路断线异常告警

i. 装置故障告警

j. 遥测、遥信、遥脉、遥控及故障录波

k. 小电流接地选线 1.遥信：12路

2.遥控：正常断路器遥控分合、小电流接地探测遥控分合、软压板投退

3.遥测：P、Q、CosΦ、Ia、Ic、Uab、Ubc、Uca、F

4．遥脉：4路脉冲输入

5．配置四个通讯口：

a) 两个标准的RS-232串行接口，用于连接PC和打印机。

b) 两个标准的RS-485通讯口，用于接收GPS和监控系统通讯。

6.开关分合统计及事件SOE 66kV及以下各级电压等级的线路及馈出线保护，可集中安装和开关柜就地安装

WXH-822微机线路保护测控装置 a. 三段式电流电压方向保护

其余性能同WXH-821 配置同WXH-821 同WXH-821

WDR-821微机电容器保护测控装置 a. 两段电流保护（三相）

b. 过电压保护

c. 欠电压保护

d. 不平衡电流保护

e. 不平衡电压保护

f. 零序过电流保护/小电流接地选线

g. 控制回路断线检测

h. PT断线检测

i. 装置故障告警

j. 遥测、遥信、遥脉、遥控及故障录波

1.遥信：12路

2.遥控：正常断路器遥控分合、小电流接地探测遥控分合、软压板投退

3.遥测：Q、Ia、Ib、Ic

4．遥脉：4路脉冲输入

5．配置四个通讯口：

a)两个标准的RS-232串行接口，用于连接PC和打印机。

c) 两个标准的RS-485通讯口，用于接收GPS和监控系统通讯。

WXH-803微机线路保护装置技术说明书

⽬录1 概述 (3)

2 技术指标 (4)

2.1 基本数据 (4)

2.2 主要技术性能指标 (5)

2.3 环境条件 (7)

2.4 直流电压波动范围 (7)

3 装置硬件 (7)

3.1 硬件结构 (7)

3.2 DSP-11 保护插件 (8)

3.3 MMI-12 接⼝ (8)

3.4 通信插件及光收发模块 (9)

3.5 交流输⼊插件(AC) (10)

3.6 继电器插件 (10)

3.7 电源插件 (11)

4 保护原理及配置 (11)

4.1 装置主要元件 (11)

4.2 线路保护⽅案 (22)

4.3 远跳、远传信号 (33)

4.4 其他特性 (34)

4.5 时间纪录 (35)

4.6 实时监视及测量 (35)

4.7 通信 (36)

4.8 ⾃检功能 (36)

5 定值及整定计算说明 (36)

5.1 分相电流差动保护 (36)

5.2 距离保护 (38)

5.3 零序电流保护 (40)

5.4 重合闸 (41)

6 保护报⽂输出说明 (42)

6.1 事件报⽂ (43)

6.2 事故报⽂ (45)

7 报告打印及说明 (47)

7.1 事件报告 (47)7.2 定值报告 (47)

7.3 保护动作报告 (48)

7.4 故障录波 (49)

8 ⼈机接⼝操作说明 (49)

8.1 键盘与正常显⽰ (49)

8.2 菜单概况 (50)

8.3 操作说明 (50)

9 投运说明及注意事项 (59)

9.1 投运前的设置、检查 (59)

9.2 正常运⾏信号 (60)

9.3 中央信号 (60)

9.4 运⾏注意事项 (60)

9.5 装置异常告警及其处理 (60)

10 装置安装及调试 (61)

10.1 调试资料准备 (61)

10.2 试验仪器准备 (61)

10.3 试验通电检查及注意事项 (61)

10.4 通道联调 (64)

10.5 带断路器整组传动试验 (64)

10.6 保护极性校验 (64)

10.7 投运“三取⼆”检查 (64)
