电缆线路工程质量检验表

  • 格式：docx
  • 大小：23.96 KB
  • 文档页数：2

市政基础设施工程

电缆线路工程质量检验表

市政验·照-4-1

第 页 共 页

工程名称

单位工程名称

施工单位 分包单位

项目负责人 项目技术负责人

分部（子分部）

工程名称 分项工程名称

验收部位/区段 检验批容量

施工及验收依据 《城市道路照明工程施工及验收规程》CJJ89

验收项目 设计要求或

规范规定 最小/实际抽样数量 检查记录 检查结果

主控项目 1 电缆的品种、规格符合设计要求，电气性能试验必须符合规范规定

2 电缆敷设严禁有扭绞、铠装压扁、保护层断裂和表面严重划伤等缺陷。电缆敷设应符合《规程》第6.1.3、6.2.3、6.2.5条规定。

3 电缆在终端、分支处、工作井内应设置标志牌，并符合《规程》第6.1.10条规定。

4 电缆线路在高架路、桥和明敷设时应符合《规程》第6.2.12、6.2.13、6.2.16条的规定。

一般项目 1 直埋电缆全长上下铺细土或沙层厚度不小于100mm。 测点 检测值

2 电缆敷设时与其他管道之间平行交叉净距符合《规程》第6.2.5条的规定。 测点 评价

3 过街管道两端、直线段超过50m设置工作井应符合《规程》第6.2.17条规定。 测点 评价

4 电缆铠装重复接地电阻≤10Ω 测点 检测值

6

允许偏差 电缆直埋敷设在绿地、车行道下深度≥0.7m 测点 检测值

7 电缆在人行道下埋设深度≥0.5m 测点 检测值

8 工作井深1m，井内壁净宽≥0.7m，电缆保护管伸进工作井壁30～50mm。 测点 检测值

9 电缆保护管的内径与电缆外径比值≥1.5倍，电缆管弯曲时弯扁程度不宜大于管子外径的10%。 测点

检测值

施工 单位 检查

结果 专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日

监理 单位 验收 结论

专业监理工程师：（签名） 年 月 日 市政基础设施工程

电缆线路绝缘电阻检验测试记录

市政验·照-4-2

第 页 共 页

工程名称

单位工程名称

施工单位 分包单位

项目负责人 项目技术负责人

分部（子分部）

工程名称 分项工程名称

验收部位/区段 检验批容量

施工及验收依据 《城市道路照明工程施工及验收规程》CJJ89

验收项目 设计要求或

规范规定 最小/实际抽样数量 检查记录 检查结果

主控项目 1 电缆线路敷设前后，进行绝缘电阻测试应符合《规程》6.1.3条规定。

2 检测仪器（兆欧表）应有有关计量部门检验认可的有效合格证。

3 兆欧表的电压等级：测1000V电缆为1000V级，测普通绝缘线为500V级。

一般项目 检 测 绝 缘 电 阻 /MΩ)

回路编号

阻值

相别

1 L1—L2

2 L2—L3

3 L3—L1

4 L1—N

5 L2—N

6 L3—N

施工

单位 检查

结果

专业工长：（签名） 项目专业质量检查员：（签名） 年 月 日

监理 单位 验收 结论

专业监理工程师：（签名） 年 月 日

合集下载

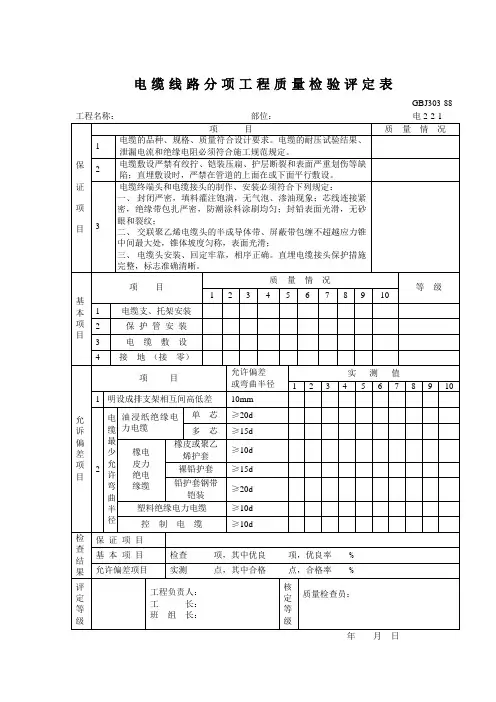

电缆线路分项工程质量检验评定表

电缆线路分项工程质量检验评定表

电缆线路分项工程质量检验评定表

GBJ303-88

工程名称： 部位： 电2-2-1

保

证

项

目 项 目 质 量 情 况

1 电缆的品种、规格、质量符合设计要求。电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。

2 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；直埋敷设时，严禁在管道的上面在或下面平行敷设。

3 电缆终端头和电缆接头的制作、安装必须符合下列规定：

一、 封闭严密，填料灌注饱满，无气泡、渗油现象；芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀；封铅表面光滑，无砂眼和裂纹；

二、 交联聚乙烯电缆头的半成导体带、屏蔽带包缠不超越应力锥中间最大处，锥体坡度匀称，表面光滑；

三、 电缆头安装、回定牢靠，相序正确。直埋电缆接头保护措施完整，标志准确清晰。

基本项目 项 目 质 量 情 况 等 级 1 2 3 4 5 6 7 8 9 10

1 电缆支、托架安装

2 保 护 管 安 装

3 电 缆 敷 设

4 接 地 （接 零）

允诉偏差项目 项 目 允许偏差

或弯曲半径 实 测 值

1 2 3 4 5 6 7 8 9 10

1 明设成排支架相互间高低差 10mm

2 电缆最少允许弯曲半径 油浸纸绝缘电力电缆 单 芯 ≥20d

多 芯 ≥15d

橡电

皮力

绝电

缘缆 橡皮或聚乙烯护套 ≥10d

裸铅护套 ≥15d

铅护套钢带铠装 ≥20d

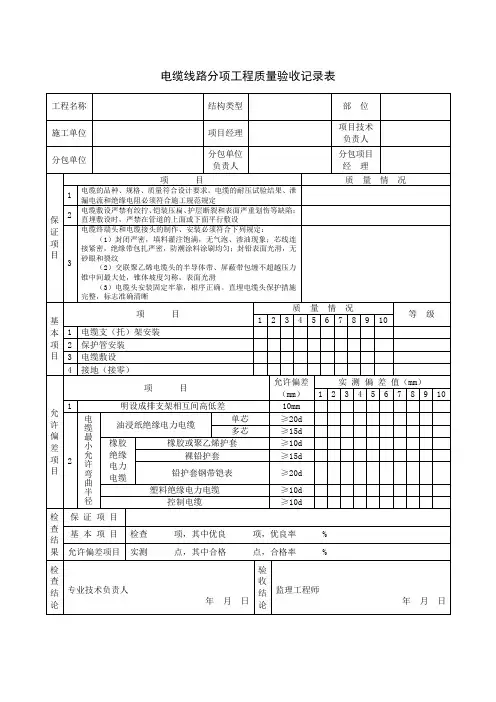

电缆线路分项工程质量验收记录表
