钢结构连接计算书

钢结构计算书范本摘要：一、钢结构计算书的概述1.钢结构计算书的定义与作用2.钢结构计算书的内容与结构二、钢结构计算书的编制流程1.确定钢结构工程设计要求2.钢结构材料的选择与计算3.钢结构构件的计算与分析4.钢结构连接件的计算与分析5.钢结构节点的设计与计算6.钢结构施工图的绘制与审核三、钢结构计算书的具体要求1.计算书的规范与标准2.计算书的准确性与完整性3.计算书的可读性与可操作性四、钢结构计算书范例1.范例一：轻钢厂房结构计算书2.范例二：钢结构桥梁计算书3.范例三：高层钢结构建筑计算书正文：钢结构计算书是钢结构工程设计、施工中必不可少的文件，它对保证钢结构工程的安全性、稳定性及经济性具有至关重要的作用。

本文将对钢结构计算书的概述、编制流程、具体要求及范例进行详细阐述。

一、钢结构计算书的概述钢结构计算书是在钢结构工程设计、施工过程中，依据国家相关规范、标准，对钢结构构件、连接件及节点进行强度、刚度、稳定性等方面的计算与分析的书面文件。

它主要包括钢结构工程设计要求、材料选择与计算、构件计算与分析、连接件计算与分析、节点设计与计算、施工图绘制等内容。

二、钢结构计算书的编制流程钢结构计算书的编制流程主要包括以下几个方面：1.确定钢结构工程设计要求：根据工程类型、用途、荷载条件等因素，明确钢结构工程的设计要求。

2.钢结构材料的选择与计算：根据设计要求，选择合适的钢结构材料，并进行材料规格、数量等方面的计算。

3.钢结构构件的计算与分析：对钢结构构件进行强度、刚度、稳定性等方面的计算与分析，确保构件在荷载作用下的安全性能。

4.钢结构连接件的计算与分析：对钢结构连接件进行强度、刚度、稳定性等方面的计算与分析，确保连接件在荷载作用下的安全性能。

5.钢结构节点的设计与计算：对钢结构节点进行强度、刚度、稳定性等方面的设计及计算，确保节点在荷载作用下的安全性能。

6.钢结构施工图的绘制与审核：根据计算结果，绘制钢结构施工图，并进行审核，确保施工图的准确性、完整性及可操作性。

一、设计资料1、车间平面尺寸为150m×9m，柱距7.5m，跨度为18m，柱网采用封闭结合。

车间内有两台15t/3t中级工作制软钩桥式吊车。

2、屋面采用长尺复合屋面板，檩距1.5m。

3、檩条采用冷弯薄壁斜卷边 Z 型钢Z250×75×20×2.5，屋面坡度 i=l/8。

4、侧向支撑点间距为3m5、钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.000m，柱上端设有钢筋混凝土连系梁。

上柱截面为400mm×400mm，所用混凝土强度等级为C30，轴心抗压强度设计值fc＝14.3N/m2。

抗风柱的柱距为 6m，上端与屋架上弦用板铰连接6、钢材用Q235-B，焊条用E43系列型。

屋架采用平坡梯形屋架，无天窗，外形尺寸如图1。

图1 屋架外形尺寸及腹杆布置形式7、该车间建于深圳近郊。

8、屋盖荷载标准值：（l）屋面活荷载 0.50 kN/m2（2）基本风压w0.75 kN/m2（3）复合屋面板自重 0.15 kN/m2（4）檩条自重 0.084 kN/m2（5）屋架及支撑自重0.12+0.011L kN/m29、运输单元最大尺寸长度为15m，高为4.0m。

二、屋架几何尺寸及檩条布置1、屋架几何尺寸屋架上弦节点用大写字母A, B, C…连续编号，下弦节点以及再分式腹杆节点用小写字母a, b, c…连续编号。

图2 屋架几何尺寸运输单元的最大尺寸为长度15m，高度4m。

此屋架跨度18m，高度2.3m，所以可将屋架从屋脊处断开，取一半屋架作为运输单元，长度为9m，高为2.3m。

两个运输单元分别在工厂里面制作完成后，再运输至施工现场进行拼接。

2、檩条布置采用长尺复合屋面板，单坡内不需要搭接，在屋架上弦节点设置檩条，水平檩距为1.5m。

檩条跨度l=7.5m＞6m ，在跨中三分点处设置两道拉条，为檩条提供两个侧向支撑点。

由于风荷载较大，故在屋檐和屋脊处都设置斜拉条和刚性撑杆，以将拉条的拉力直接传递给屋架。

梯形屋架设计计算书一、设计资料（1）某地一机械加工车间，长84m ，跨度24m ，柱距6m ，车间内设有两台40/10T 中级工作制桥式吊车，轨顶标高8.5m ，柱顶标高18m ，地震设计烈度7度。

采用梯形钢屋架，封闭结合，1.5×6m 预应力钢筋混凝土大型屋面板（1.4KN/m 2），上铺80mm 厚珍珠岩制品保温层（容重为4KN/m 3），二毡三油（上铺绿豆砂）防水层（0.4KN/m 2），找平层2cm 厚（0.4KN/m 2），卷材屋面，屋面坡度i=1/12，屋架简支于钢筋混凝土柱上，混凝土强度等级C25，上柱截面400×400mm 。

钢材选用Q235B ，焊条采用E43型。

屋面活荷载标准值0.7KN/m 2，积灰荷载标准值0.5KN/m 2，基本雪压为0.45 KN/m 2，基本风压为0.30 KN/m 2。

（2）屋架计算跨度：0l =24-2×0.15=23.7m（3）跨中及端部高度：本题设计为无檩屋盖方案，采用平坡梯形屋架，取屋架在24m 轴线处的端部高度m h 990.1'=，屋架的中间高度：h=2990m ，则屋架在29.7处，两端的高度为mm h 003.20=。

屋架跨中起拱按500/0l 考虑，取60mm 。

二、结构形式与布置（1）屋架形式与布置如图1所示图1 梯形钢屋架形式及几何尺寸（2）根据厂房长度（84＞60）、跨度及荷载情况，设置三道上、下弦横向水平支撑。

因轴网采用封闭结合，厂房两端的横向水平支撑设在第一柱间，该水平支撑的规格与中间柱间支撑的规格有所不同。

在所有柱间的上弦平面设置了刚性与柔性系杆，以保证安装时上弦杆的稳定，在各柱间下弦平面的跨中及端部设置了柔性系杆，以传递山墙风荷载。

在设置横向水平支撑的柱间，于屋架跨中和两端各设一道垂直支撑。

梯形钢屋架支撑布置如图2所示：三、荷载计算（1）屋面和荷载与雪荷载不会同时出现，计算时，取较大的荷载标准值进m进行算。

钢结构计算书范本一、钢结构计算书概述钢结构计算书是钢结构设计、施工及验收过程中的重要技术文件，它对钢结构的各项性能进行了详细分析和计算，以确保结构的安全、可靠和合理。

计算书主要包括设计依据、结构概述、构件设计、结构分析、构造要求、节点设计、施工及验收要求等内容。

二、钢结构计算书的主要内容1.设计依据设计依据主要包括国家相关规范、标准、规程，以及项目特定的设计要求。

在进行钢结构计算时，应充分了解和掌握这些依据，以确保计算的准确性和合规性。

2.结构概述结构概述主要包括钢结构的形式、规模、构件布置、材料类型等。

在计算书中，应对结构进行简要描述，以便让相关人员了解结构的基本情况。

3.构件设计构件设计主要包括材料强度、构件尺寸和连接方式。

在进行构件设计时，应根据设计依据和结构概述，结合受力分析，选取合适的材料和连接方式，确保构件的安全和可靠性。

4.结构分析结构分析主要包括荷载分析、内力分析和稳定性分析。

荷载分析是对结构承受的荷载进行分类和计算，内力分析是对构件在荷载作用下的内力进行计算，稳定性分析是对构件在各种工况下的稳定性进行评估。

这些分析是钢结构计算书的核心内容，关系到结构的安全性和稳定性。

5.构造要求构造要求主要包括构件的加工、安装、防腐、防火等方面的要求。

这些要求应符合国家相关规范和标准，以确保构件的使用寿命和安全性。

6.节点设计节点设计是对构件连接处的设计，主要包括连接方式、连接强度、构造细节等。

节点设计应充分考虑受力传递和构造方便，以确保连接的牢固性和安全性。

7.施工及验收要求施工及验收要求是对钢结构施工过程中的质量控制、验收标准等方面的规定。

计算书中应明确施工及验收的要求，以确保工程质量。

三、钢结构计算书的编制步骤钢结构计算书的编制应遵循一定的步骤，包括：收集资料、确定计算方法、编制计算程序、进行计算分析、审核计算结果、编制计算书等。

四、钢结构计算书的应用案例钢结构计算书在我国众多钢结构工程中得到了广泛应用，如高层建筑、桥梁、大型厂房等。

设计条件与外力:1.设计外力:梁端剪力设计值： V＝1459.08KN(0.75×腹板抗剪承载力)2.设计参数:1）构件尺寸钢梁，主梁型号： 次梁,钢梁型号： 主梁高： H g ＝800mm 200mm 腹板厚： T gw ＝14mm 14mm 次梁高： H＝800mm 200mm 腹板厚： T w ＝14mm14mm2）材质钢梁，加劲板，盖板：Q345 允许拉应力: f＝310MP a 允许剪应力: f v ＝180MPa 屈服强度： f y ＝345MP a 极限抗拉强度：f u ＝470MP a3）螺栓螺栓公称直径：M27螺栓性能等级:10.9级摩擦系数： μ＝0.45290KN 螺栓抗拉强度:f ub ＝1040MP a 459cm 2 直径 ： d＝27mm 2mm孔径 ：d 0＝d+c 0＝29mm翼缘厚： T f ＝预拉力： P＝ 有效截面积:A e ＝ 间隙 ： c 0＝钢梁，次梁与主梁及钢骨混凝土梁或墙柱铰接连接计算H800x200x14x14H800x200x14x14 宽: B g ＝ 翼缘厚: T gf ＝宽: B＝117.45KN 234.9KN 受力边边距： b＝60mm ≥58mm OK 非受力边边距:b 1＝45mm ≥43.5mm OK 孔距： s＝90mm ≥87mmOK腹板螺栓排数: n＝7 腹板螺栓列数: m＝2 腹板螺栓总数： n×m ＝144）盖板尺寸盖板至钢梁上下翼缘底边距离：56mm 盖板至钢梁上下翼56mm 盖板最小宽度：365mm 盖板宽度：365mm OK 盖板最小高度：660mm 盖板高度：660mm OK 盖板最大高度：660mmOK盖板厚度：20mm OK 60mmOK 43.75mmOK5）主梁加劲板加劲板尺寸：宽度＝93mm 高度＝772mm 厚度同次梁腹板t w ＝14mm采用双面角焊缝焊条：E50 焊缝强度: f fw ＝200MP a 取焊角尺寸 h f ＝10mm≥ 5.6mm OK ≤16.8mmOK3.构件内力设计值梁端剪力设计值： V＝1459.08KN4.设计计算:1）螺栓抗剪验算：1104.22kN0.9759焊角尺寸满足要求摩擦面数目： n f ＝单个螺栓上所承受的剪力：N v ＝V/（n×m)＝ 螺栓承载力设计值折减系数α＝（排）（列）（根）取用盖板尺寸：实际受力边边距b：实际非受力边边距b 1： 单个螺栓抗剪承载力(单剪): N v1＝0.9×μ×P＝ 单个螺栓抗剪承载力(双剪）： N v2 ＝2N v1＝＝114.62kNOK772mm 692mm150.61MP a＜200MP aOK3）盖板计算：盖板断面净面积：9720mm 2盖板剪应力：75.0556MP a ＜180MP aOK采用等面积计算:次梁，钢梁腹板开洞后净面积：8372mm 2OK焊缝长度： Ｌf ＝H g -2×T gf ＝计算长度： Ｌw ＝Ｌf －2×h f -60＝剪应力： τfv ＝V/(2×0.7×h f ×Ｌw ）＝单个螺栓的抗剪承载力设计值为：2）主梁加劲肋的连接焊缝计算：。

钢结构焊接计算书
1. 引言
此计算书旨在对钢结构焊接进行计算和设计。

钢结构焊接是一项重要的工程技术，用于连接和加固钢结构的组件。

本计算书将介绍一些基本的焊接计算和设计原则，以确保焊接的强度和可靠性。

2. 焊接材料选择
在进行焊接计算之前，首先需要选择适当的焊接材料。

焊接材料的选择应考虑以下因素：
- 焊接材料的强度和可靠性
- 焊接材料的兼容性
- 焊接材料的成本
3. 焊接强度计算
焊接强度计算是确定焊接接头的强度和可靠性的过程。

以下是一些常见的焊接强度计算原则：
- 考虑焊接材料的强度和断裂韧性
- 确保焊接接头的强度至少满足设计要求
- 考虑焊接材料的热影响区域对强度的影响
4. 焊接设计原则
在进行焊接设计时，应考虑以下原则：
- 确定焊接接头的位置和数量以达到结构强度要求
- 考虑焊接接头的形状和尺寸
- 确保焊接接头的质量和可靠性，包括焊缝的准备和检验
5. 结论
本文档介绍了钢结构焊接计算和设计的基本原则。

在进行钢结构焊接时，应注意选择适当的焊接材料并遵循焊接强度计算和设计原则，以确保焊接的强度和可靠性。

请根据具体的工程要求和实际情况进行计算和设计。

梯形钢屋架设计一．设计资料单跨双坡封闭式厂房，屋面离地面高度约为20米，屋架铰支于钢筋混凝土柱柱顶。

屋面材料采用1.5m×6m钢筋混凝土大型屋面板，屋面板上设150mm加厚加气混凝土保温层，再设20mm厚水泥砂浆找平层，防水屋面为二毡三油上铺小石子。

结构重要性系数γ0=1.0，地区基本风压Ɯ=0.45KN/m2，冬季室外计算温度高于-20℃。

屋面坡度i=1/10，屋架间距6m，厂房长度132m，屋架跨度24m，基本雪压0.40KN/m2。

钢筋混凝土柱子的上柱截面为400m×400m，混凝土强度等级为C25。

厂房内有中级工作制桥式吊车，起重量Q≤300KN。

屋面均布活荷载标准值（不与雪荷载同时考虑，按水平投影面积计算）为0.5 KN/m2，施工检修集中荷载标准值取1.0KN。

不考虑地震设防。

二．屋架形式、尺寸、材料选择及支撑布置。

结构选用无檩屋盖方案，平坡梯形屋架。

参照《梯形钢屋架图集》（05G511），端部高度取H0=1990mm，中部高度H=3190mm（约为L/6.5）。

屋架杆件几何长度见图1（跨中起拱L/500）。

上下弦支撑和系杆布置见图2。

因连接件区别，屋架分别给出W1、W2两种编号。

钢材采用Q235C，焊条采用E43，手工焊。

三．荷载和内力计算1、荷载计算二毡三油上铺小石子0.35KN/m2找平层20mm 0.4KN/㎡加气混凝土保温层150mm 1.13 KN/㎡混凝土大型屋面板（包括灌缝） 1.5 KN/㎡屋架和支撑自重0.12+0.011L=0.12＋0.011×24=0.38KN/㎡永久荷载总和 3.76KN/㎡屋面活荷载（雪荷载为0.45KN/m2）0.5KN/m2可变荷载0.5KN/㎡注：1、根据《建筑结构荷载规范》第4.3.1条，检修荷载折算0.2KN/㎡的活荷载进行计算，不大于屋面活荷载，不予考虑。

2、根据《建筑结构荷载规范》（GB50009-2001）第6.2.1条，屋面坡度<20o，不考虑雪荷载不均匀分布，雪荷载为0.4KN/㎡，小于屋面活荷载。

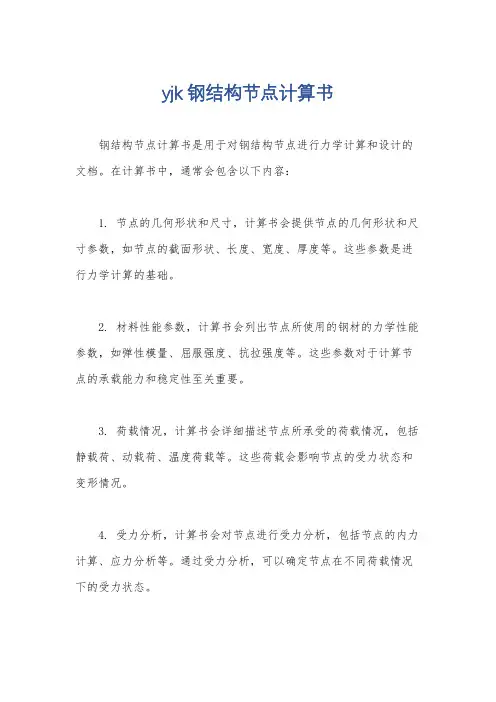

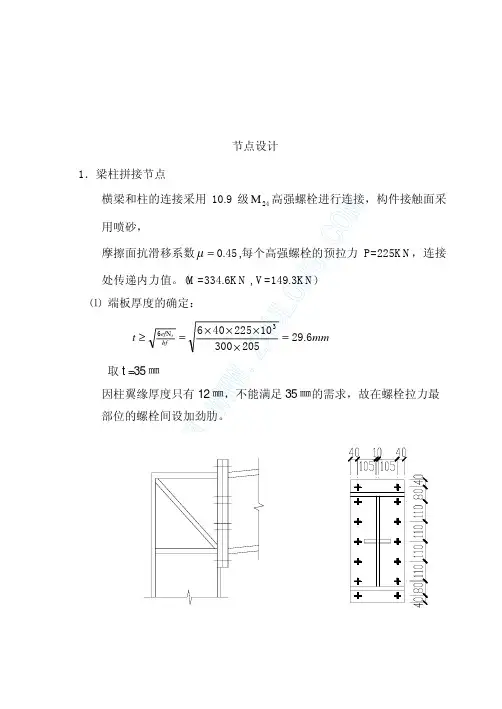

yjk钢结构节点计算书
钢结构节点计算书是用于对钢结构节点进行力学计算和设计的文档。

在计算书中，通常会包含以下内容：
1. 节点的几何形状和尺寸，计算书会提供节点的几何形状和尺寸参数，如节点的截面形状、长度、宽度、厚度等。

这些参数是进行力学计算的基础。

2. 材料性能参数，计算书会列出节点所使用的钢材的力学性能参数，如弹性模量、屈服强度、抗拉强度等。

这些参数对于计算节点的承载能力和稳定性至关重要。

3. 荷载情况，计算书会详细描述节点所承受的荷载情况，包括静载荷、动载荷、温度荷载等。

这些荷载会影响节点的受力状态和变形情况。

4. 受力分析，计算书会对节点进行受力分析，包括节点的内力计算、应力分析等。

通过受力分析，可以确定节点在不同荷载情况下的受力状态。

5. 设计计算，根据受力分析的结果，计算书会进行节点的设计
计算，包括节点的承载能力、稳定性等。

设计计算通常会包括节点
的强度计算、刚度计算、稳定性计算等。

6. 设计结果和建议，计算书会给出节点的设计结果，包括节点
的尺寸、材料规格、连接方式等。

同时，计算书还会提供对节点设
计的建议和改进意见。

总而言之，钢结构节点计算书是对钢结构节点进行力学计算和
设计的重要文档，它包含了节点的几何形状、材料性能、荷载情况、受力分析、设计计算等内容，旨在确保节点在使用过程中具有足够
的承载能力和稳定性。

钢结构课程设计计算书设计资料：某车间跨度l=24m，长度84米，柱距6米。
