上海维修电工高级（三级） 1 X 职业技能鉴定考核指导手册维修电工（高电子技术一、判断题01、具有反馈元件的放大电路即为反馈放大电路。
(V ) 02、正反馈主要用于振荡电路，负反馈主要用于放大电路。
(V ) 03、若反馈信号使净输入信号增大，因而输出信号也增大，这种反馈称为正反馈。
(V ) 04、把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
(V )05、把输出电压短路后，如果反馈仍存在，则此反馈是电流反馈。
(V ) 06、在反馈电路中反馈量是交流分量的称为交流反馈。
(V ) 07、在反馈电路中反馈量是直流分量的称为直流反馈。
(V ) 08、要求放大电路带负载能力强、输入电阻高，应引入电流串联负反馈。
(x ) 要求放大电路带负载能力强、输入电阻高，应引入电压串联负反馈09、射极跟随器是电流并联负反馈电路。
(x )射极跟随器是电压并联负反馈电路。
10、采用负反馈既可提高放大倍数的稳定性，又可增大放大倍数(x ) 采用负反馈既可提高放大倍数的稳定性，但减小了放大倍数。
11、放大电路要稳定静态工作点，则必须加直流负反馈电路。
(V ) 12、交流负反馈不仅能稳定取样对象，而且能提高输入电阻。
(x ) 交流负反馈不仅能稳定取样对象，而且能提高输入电阻13、放大电路中上限频率与下限频率之间的频率范围称为放大电路的通频带。
(V ) 14、为了提高放大器的输入电阻、减小输出电阻，应该采用电流串联负反馈。
(x ) 为了提高放大器的输入电阻、减小输出电阻，应该采用电压串联负反馈。
15、深度负反馈放大电路的闭环电压放大倍数为A (1 F(V )16、在深度负反馈下，闭环增益与管子的参数几乎无关，因此可任意选用管子组成放大电路。
(x )17、在深度负反馈条件下，串联负反馈放大电路的输入电压与反馈电压近似相等 (V )18、负反馈放大电路产生低频自激振荡的原因是多级放大器的附加相移大。
(x )19、消除低频自激振荡最常用的方法是在电路中接入RC校正电路。
基础知识一、判断题1.用电源、负载、开关和导线可构成一个简单的电路（√）2.全电路是指包括内电路。
外电路两部分组成的闭合电路的整体（√）3.电压的方向是由高电位指向低电位（√）4.在分析电路可先任意设定电压的参考方向，再根据计算所得值的正负来确定电压的实际方向（√）5.再用基尔霍夫第一定律列节电流方程式时，若解出的电流为负，则表示实际电流方向与假定的电流正方向相反（√）6.全电路欧姆定律是指，在全电路中电流与电源的电动势成正比，与整个电路的内外电阻之和成反比（√）7.基尔霍夫第二定律表明流过任意节点的瞬间电流的代数和为零（×）8.基尔霍夫电压定律的数字表达式为∑（IR=E）=0（×）9.基尔霍夫电压定律的数字表达式为 (√）10.在下图所示的节点b上符合基尔霍夫第一定律的式子是（×）11.如下图所示的直流电路，已知E1=15V，E2=70V，E3=5V，R1=6Ω，R2=5Ω，R3=10Ω,R4=2.5Ω，R5=15Ω，则支路电流I5为2A（√）12.应用戴维南定理分析含源二端网络，可用等效电阻代替二端网络（×）13.戴维南定理最适用于求复杂电路中某一条支路的电流（√）14.一含源二端网络测的短路电流是4A，开路电压为10V，则它的等效内阻为40Ω(×）15.与一电流源并联内阻为2Ω，当把它等效变换成10V的电压源时，电流源的电流是5A（√）16.一电压源的电压是20V，串联内阻为2Ω，当把它等效变换成电流源时，电流源的电流是40A（×）17.如下图所示，如果R1=0.2Ω，R2=0.2ΩE1=7V,E2=6.2V,R3=3.2Ω,则流过R3的电流是2A（√）18.-如下图所示，已知E=30V，R1=1Ω，R2=9Ω,R3=5Ω，则开路电压U0为10V（√）19.复杂直流电路指的是含有多个电源的电路（×）20.叠加原理是分析复杂电路的一个重要原理（×）21.节点电压法是以支路电流为未知量，根据基尔霍夫电流定律列出节点电压方程，从而解得。
维修电工中级参考资料一．填空题1.直流测速发电机按励磁方式可分为他励式与永磁式。
2.对修理后的直流发电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、异响及振动现象，如被检查的是直流发电机，则还需要检查空载电压的建立是否正常。
3.电刷的中性线位置是指当电机为空载发电机运转，其励磁电流和转速不变时，在换向器上测得的最大感应电动势时的电刷位置。
4.S—3表示石墨电刷；D213表示电化石墨电刷，J205表示金属石墨电刷。
5.直流电动机的励磁方式可分为：他励，并励；串励和复励。
6.直流电机的转子是由电枢铁心，绕组，换向器，转轴和风叶等部分组成，是进行能量转换的重要部分。
7.变压器的铁心既是变压器的磁路又是器身的骨架，它由铁柱，铁轨和夹紧装置组成。
8.变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗，交变磁场在铁心在所起的损耗可分为磁滞损耗和涡流损耗，和称为铁耗。
9.变压器空载电流的有功分量很小，而无功分量较大，所以变压器空载时，其功率因数很低，并且是感性的。
10.做变压器空载试验时，为了便于选择仪表和设备以及保证试验安全，一般都在低压侧接仪表和电源，而使高压侧开路。
11.铁心性能试验的主要内容是测试空载电流和空载损耗。
12.从空载到满载，变压器若是纯感性负载，则随着负载的增加，其输出电压将会降低；若是纯容性负载，其输出电压则会升高。
13.三相交流电机常用的单层绕组有同心式，链式，和交叉式三种。
14.三相异步电动机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的方向改变了，转子的转向将随之改变。
15.测量电机的对地绝缘电阻，常使用兆欧表，而不宜使用万用表。
16.交流电机定子绕组的短路主要是匝间短路和相间短路。
17.电机绕组常用的浸漆方法有滴浸，沉浸，真空压力浸，滚浸，和浇浸。
18.变压器所带负载若为纯电阻和感性时，其外特性是下降的曲线；若为容性负载时，其外特性是上翘的曲线。
〔中级〕维修电工理论复习资料根本常识1、劳动者的根本义务包括(遵守劳动纪律)、(执行劳动平安卫生规程 )等。
2、劳动者的根本权利包括(承受职业技能培训)等。
3、企业文化的功能不包括(娱乐功能)。
4、企业员工在生产经营活动中，不符合平等尊重要求的是(男女有序，尊卑有别)。
5、企业员工违反职业纪律，企业(视情节轻重，做出恰当处分)。
6、企业生产经营活动中，促进员工之间平等尊重的措施是(加强交流，平等对话)。
7、企业创新要求员工努力做到(大胆地试大胆地闯，敢于提出新问题 )。
8、属于企业文化功能的是(整合功能)，属于办事公正的是(坚持原那么，不计个人得失)。
9、为了促进企业的标准化开展，需要发挥企业文化的(自律)功能。
10、在企业的经营活动中，(决策能力 )不是职业道德功能的表现。
11、关于勤劳节省的论述中，正确的选项是(勤劳节省有利于企业持续开展)。
12、关于勤劳节省的论述中，不正确的选项是(企业可提倡勤劳，但不宜提倡节省)。
13、在日常接待工作中，对待不同效劳对象，态度应真诚热情、(一视XX)。
14、不符合语言标准具体要求的是(多使用幽默语言，调节气氛)。
15、在商业活动中，不符合待人热情要求的是(严肃待客，表情冷漠)。
16、在市场经济条件下，(促进员工行为的标准化)是职业道德社会功能的重要表现。
17、属于职业道德作用的是(增强企业的凝聚力)。
18、属于职业道德X畴的是(人们的内心信念)。
19、办事公正是指从业人员在进展职业活动时要做到(追求真理，坚持原那么)。
20、坚持办事公正，要努力做到(公正公平)。
20、(一职定终身，不改行)并不是爱岗敬业所要求的。
爱岗敬业的具体要求是(提高职业技能 )。
21、(维护企业信誉)是企业老实守信的内在要求。
22、根据劳动法的有关规定，(用人单位未按照劳动合同约定支付劳动报酬或者是提供劳动条件的)，劳动者可以随时通知用人单位解除劳动合同。
23、控制声音传播的措施中(使用隔声罩)不属于个人防护措施。
维修电工中级参考资料一．填空题1.直流测速发电机按励磁方式可分为他励式与永磁式。
2.对修理后的直流发电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、异响及振动现象，如被检查的是直流发电机，则还需要检查空载电压的建立是否正常。
3.电刷的中性线位置是指当电机为空载发电机运转，其励磁电流和转速不变时，在换向器上测得的最大感应电动势时的电刷位置。
4.S—3表示石墨电刷；D213表示电化石墨电刷，J205表示金属石墨电刷。
5.直流电动机的励磁方式可分为：他励，并励；串励和复励。
6.直流电机的转子是由电枢铁心，绕组，换向器，转轴和风叶等部分组成，是进行能量转换的重要部分。
7.变压器的铁心既是变压器的磁路又是器身的骨架，它由铁柱，铁轨和夹紧装置组成。
8.变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗，交变磁场在铁心在所起的损耗可分为磁滞损耗和涡流损耗，和称为铁耗。
9.变压器空载电流的有功分量很小，而无功分量较大，所以变压器空载时，其功率因数很低，并且是感性的。
10.做变压器空载试验时，为了便于选择仪表和设备以及保证试验安全，一般都在低压侧接仪表和电源，而使高压侧开路。
11.铁心性能试验的主要内容是测试空载电流和空载损耗。
12.从空载到满载，变压器若是纯感性负载，则随着负载的增加，其输出电压将会降低；若是纯容性负载，其输出电压则会升高。
13.三相交流电机常用的单层绕组有同心式，链式，和交叉式三种。
14.三相异步电动机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的方向改变了，转子的转向将随之改变。
15.测量电机的对地绝缘电阻，常使用兆欧表，而不宜使用万用表。
16.交流电机定子绕组的短路主要是匝间短路和相间短路。
17.电机绕组常用的浸漆方法有滴浸，沉浸，真空压力浸，滚浸，和浇浸。
18.变压器所带负载若为纯电阻和感性时，其外特性是下降的曲线；若为容性负载时，其外特性是上翘的曲线。
中级维修电工复习资料电工基础部分一，判断题1 .在用基尔霍夫第一定律列节点电流方程时，若解出电流为负，则表示实际方向就是假定电流的方向。
（）2.用支路电流法求解一个具有B条支路，N个节点，M个回路，可立出B—（N-1）个回路电压方程。
（）3.任何一个含源二端网络都可以用一个适当的理想电流源与一个电阻串联来代替。
（）4.戴维南定理又叫做等效发电机原理。
（）5.戴维南定理最适用于求复杂电路中某一条支路的电流。
（）6.复杂电路指的是无法用电祖串，并联化简的多回路电路。
（）8.迭加原理告诉我们，一个多电源复杂电路的计算机可以考虑各电源的单独作用，然后再迭加起来。
（）9.一电源内阻为2Q ,当吧它等效变换成10V的电压源时，电流源的电流是5A。
（）10.一个电流源的电流是10A,内阻为2Q当把它等效变换成电压源时，则电压源的电压为20Vo （）11.一含源二端网络测得其短路电流为4A,若把它等效为一电源，电源的内阻是2Q,贝IJ电动势为8V。
（）12.含源二端网络测得短路电流为4A,开路电压为10V,则它的内阻为2.5Q。
（）13.在正弦交流电的解析式I=ImSin（3t + P ）中，Im表示幅值，P表示相位。
（）14.在正弦交流电U=100Sin （628t+60°）V中，它的频率为50HZ,有效值为100V。
（）15.在正弦交流电U=311 Sin （628t+90°）中它有有效值为220V初相位为90°频率为50HZ。
（）16.在正弦交流电U=Sin （314t・30°）mV中，最大值为ImV频率为50HZ。
（）17.在正弦交流电的相量只表达正弦量与复数间的对应关系。
（）18.在R・L串联电路中，串联谐振时，电路中的阻抗最小，电路中的电流达到最大值。
（）19.在元件两端的交流电压滞后于流过它的电流，则该元件为容性负载。
（）20.在R-C串联电路中总电压滞后电流的相位差角，仅与电路的参数R、C及电源频率有关, 而与电压、电流的大小和相位无关。
维修电工(初级) 第一篇、电工基础一、判断题01、正电荷和负电荷的定向移动都能形成电流。
（√）02、电场力将单位正电荷从电源负极转移到正极所做的功叫做电动势。
（×）03、导体的电阻与材料有关，还与导体的长度成正比，与横截面积S成反比。
（√）04、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而增大。
（×）05、一个闭合电路中，当电源内阻一定时，电源的端电压随电流的增大而减小。
（√）06、在电路中，电源内部正负极之间的电路叫内电路。
（√）07、在电路开路时，电源两端的电压等于电源的电动势。
（√）08、在1A的电流通过一段导体时，测的其电阻为10Ω，因此当2A电流通过该导体时，其电阻的大小为5Ω。
（×）09、在串联电路中，各处的电流强度不一定相等。
（×）10、在串联电路中，各处的电流相等。
（√）11、并联电路中的总电阻等于各并联电阻和的倒数。
（×）12、并联电路中总电阻的倒数等于各并联电阻的倒数之和。
（√）13、并联电路各电阻的功率都相等。
（×）14、两只10Ω电阻并联后，再与5Ω电阻串联后的总电阻为10Ω。
（√）15、在电阻R上并联一电阻，若欲使电阻R上通过的电流是并联电路总电流的13。
则并联电阻的大小应是12R。
（√）16、若一用电电路中有电源内阻，导线电阻和负载电阻，功耗就是指导线电阻上的能量消耗。
（×）17、两只标有“220V 40W”的灯泡串联后接在220V的电源上，每只灯泡的实际功率是20W。
（×）18、在任何闭回路中，各段电压的代数和为零。
（√）19、流入一个节点的电流之代数和恒等于流出这个节点的电流之代数和。
（√）20、一个接点有三个电流均为流入，其中1I＝5A，2I＝3A，3I＝8A。
（×）21、在应用基尔霍夫定律时，首先需要确定回路绕行方向，凡电压方向与绕行方向一致时，该电压为正；凡电压方向与绕行方向相反时，该电压为负。
中级维修电工复习资料一、填空题:1.电路中参考点改变时,各点的电位 ,任意两点的电压2.晶体二极管的主要参数是。
3.在共发射极放大电路中,若静态工作点设置过低,易产生易产生饱和失真。
4.晶闸管导通必须具备的条件是和5. 一台变压器型号为 S7— 200/10, 其中 200代表 , 10代表。
6.一台三相变压器的联接组别为 Y , yu0,其中“ yu ”表示低压绕组并且出。
7.组合开关在机床控制电路中的主要作用是 ,而按钮开关的主要作是。
8.在 X62W 万能铣床电气线路中采用了两地控制方式,其控制按钮联接的规律是停止钮启动按钮并联。
9.在绕线式异步电动机的转子回路中串联适当的附加电阻以后,其最大转矩值动转矩值增大。
10.测速发电机是一种测量转速信号的元件,它把信号转变成相应的信号。
11. 三相负载接于三相供电线路上的原则是:若负载的额定电压等于电源线电压时, 负载应作若负载的额定电压等于电源相电压时,负载应作 Y 接。
12.三相对称电动势的矢量和等于 ,三相对称电动势在任一瞬时的代数和等于13.一根铜导线被均匀地拉伸为原长度的 2倍时,电阻为原来的倍,而电阻率14.为了在电焊变压器中获得急剧下降的特性,常用的办法有抗。
15.电压继电器的线圈与负载并联,而电流继电器的线圈串接于被测量的电路里。
16.具有自锁的接触器正转控制电路同时具有和17. 当供电线路电阻一定时, 负载越重 (电流越大 , 则线路上电压降越负载端电压越。
18.根据戴维南定理,任何一个含源二端网络都可以用一个适当的和的串联来代替。
19.在电源与负载都作星形连接的对称三相电路中,流过中线的电流等于零此时中线可以取消。
20.某电压互感器型号为 JDG-0.5,其中 G 代表 , 0.5代表。
21. 使直流电动机反转的方法有两种, 一种是改变 , 另一种是改变。
22.变压器种类很多,按铁芯形式分类主要有式和二.判断题:(√ 1.采取措施降低供用电设备的无功功率,可以提高功率因数。
维修电工基本理论与技能知识（中级）学习要点一、理论部分1、电路基础：电路(包括电工、模拟与数字电路基础)、常用物理量、元件、基本定律、电路计算；2、正弦交流电路：正弦交流电、R•L•C正弦电路、正弦电路计算；3、三相交流电路：三相交流电路组成、三相交流电路计算；4、电路的过渡过程：基本概念、RC电路计算；5、三相异步电动机：结构、原理、应用知识；6、继电控制电路：常用电器、控制电路分析、常用基本控制电路；7、安全用电：触电、安全用电措施、电气事故及紧急处理等内容。
2、理论学习：电工基础理论知识、电子技术、交、直流电及电路、电磁场、化学电源、变压器、交、直流电机及发电机原理，低压电路操作原理；电机启用电路原理等。
二、实作学习部分（1）电工仪器、仪表、工具的正确使用；（2）电线的链接和固定方法练习；（3）低架架定线路安装；（4）家庭照明线路的安装；（5）漏电保护器电表的安装使用；（6）触电急救。
（7）低压带电操作练习；（8）电动机Y、起动电路的安装；（9）设备接地与接零的正确安装方法；（10）低压电路常见故障及排除方法。
三、电工的定义从事电力生产和电气制造电气维修、建筑安装行业等工业生产体系的人员（工种）。
从事电磁领域的客观规律研究及其应用的人员，通常称电气工程师。
电工学，一门学科，与电子学相对，主要研究强电。
也可以是电气工程的简称。
掌握电工技能后,可从事维修电工、电机维修工、电子装配、发配电、继电保护、工厂用电、数控维修、家用电器维修等工作。
（已经领取中级电工职业资格证书的劳动者，也应继续提高电工技能，而当前高级电工依旧是受企业欢迎的抢手人才）。
四、电工专业分类电工分为低压作业电工、交流电作业电工、外线安装与维修电工等。
高级维修电工复习题1.在电力电子装置中，电力晶体管一般工作在D状态。
A、放大B、截止C、饱和D、开关2. PLC可编程序控制器，依据负载情况不同，输出接口有A类型种。
A、3B、1C、2D、43.磁尺主要参数有动态范围、精度、分辨率，其中动态范围应为C。
“维修电工”中级理论复习资料201011131、一个电流源的内阻为2欧姆，当把它等效变换成8V的电压源时，电流源的电流是（4A）2、一含源二端网络，开路电压为80V,短路电流8安，当外接10欧负载电阻时，负载电流是（4A）。
3、电动势为10V,内阻为1欧的电压源变换成电流源时，电流源的电流和内阻是（10A,2欧）4、正弦交流电压u = 100sin（628t+60° ）,它的电压有效值为（100V）,初相是（60° ）。
5、在三相四线制屮性点接地供电系统屮，相电压指的是（相线对零线）间的电压。
6、用单臂直流电桥测量一估算为12欧的电阻比例臂应选（0.01）7、示波器开机后需加热片刻方能使用，低频信号发生器在开机后（无需加热）。
8、对长期不使用的示波器至少（三）个丿J通电一次。
9、用通用示波器观察正弦交流电压波形时，被测信号应接在“ Y轴输入-接地”端钮。
10、电桥使用完毕后应将检流计锁扣锁住，防止悬丝振坏。
11、适当放松悬丝张力可（捉高）检流计的灵敏度。
12、电桥等仪器的电源电压不得（超过）规定值，以免烧坏仪器。
13、减少变压器的电压调整率可以（捉高）企业用电负荷的功率因数。
14、三相变压器的额定电流是指变压器在额定状况下运行屮（原、副边的线电流）。
15、变压器过载运行时的效率（小丁）额定负载时的效率。
16、互感器在电力系统屮的作用是（测量和保护）。
17、选择供电用变压器时通常应使用额定容量大于用电设备总的视在功率的变压器。
18、变压器高压绕组耐压试验连接方法是：高压边的各相线端连在一起接到试验机高压端子上，低压边的各相线端也接在一起并（和油箱一齐接地）。
19、电力变压器大修后要运行耐压试验电压次级为0. 3 T伏的油浸式变压器试验电压为（2 ）KV020、直流弧焊发电机由原动机和（去磁式直流发电机）组成。
21、整流和直流电焊机都具有（陡降）的外特性。
22、整流式直流电焊机焊接电流调节失灵可能是（稳压器谐振线圈短路）。
一、是非题1 、高压隔离开关当动闸刀与静触头分断时, 产生的电弧是靠压缩空气把电弧吹长熄灭的。
（）2 、高压负荷开关可以断开和关合电路负荷电流和短路电流。
（）3 、高压六氟化硫断路器的动作快, 断中距离大, 允许连续开断次数较多。
（）4 、高压断路器不仅能通、断正常的负荷电流, 而且能通、断一定的短路电流。
（）5 、当电力变压器的储油柜或防爆管发生喷油时, 应立即组织专人监视其情况的变化。
（）6 、电力变压器绕组的绝缘电阻, 一般不低于出厂试验值的25% , 吸收比大于1.3 。
（）7 、避雷针实际是引雷针, 将高压云层的雷电引入大地, 使建筑物、配电设备避免雷击。
（）8 、10kv 的供电系统当发生一相接地时, 由于电压较高, 接地电流会很大, 可达几百安培。
（）9 、35kv 的供电系统电源中性点是经消弧线圈接地的运行方式, 所以当发生单相接地时, 不接地的两相对地电压仍保持为相电压。
（）10 、10kv 供电系统电源采用中性点不接地的运行方式, 目的是当发生单相接地时可继续运行。
（）11 、为避免保护零线（pe 线）断线, 在保护零线上不许设任何开关和熔断器。
（）12 、两根垂直埋设接地极联在一起的总接地电阻, 极间距离近的比极间距离远的为小。
（）13 、只要是埋在地下的铁管, 都可以作自然接地体。
（）14 、测量接地电阻应在土壤干燥季节和停电的条件下进行, 当土壤含水量较大时, 测量的接地电阻值应乘以小于 1 的季节系数。
（）15 、工频交流耐压试验是确定电气设备能否投入运行的参考条件。
（）16 、测量绝缘电阻的吸收比, 可以用15s （分子）和60s （分母）的绝缘电阻的比值来判断绝缘的状况。
（）17 、双臂电桥用于测量1~10 6 ω的直流电阻。
（）18 、测量电气设备的绝缘电阻, 是检查电气设备的绝缘状态, 判断其可否投入或继续运行的唯一有效方法。
（）19 、基本安全用具可在高压带电设备上进行工作或操作。

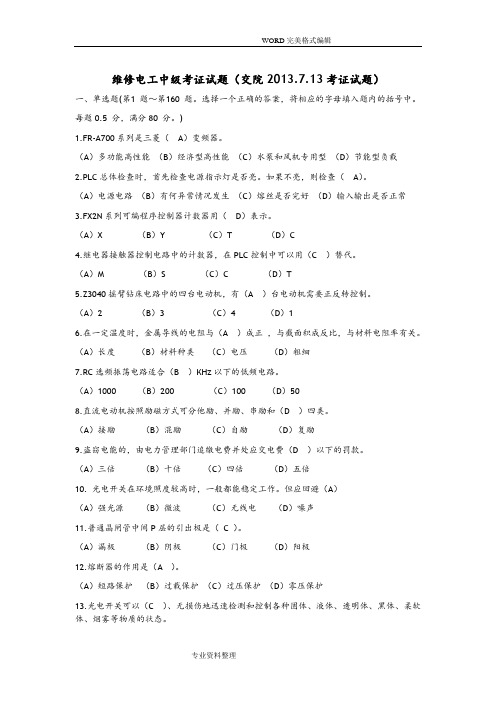

维修电工中级考证试题（交院2013.7.13考证试题）一、单选题(第1 题～第160 题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5 分，满分80 分。
)1.FR-A700系列是三菱（A）变频器。
（A）多功能高性能（B）经济型高性能（C）水泵和风机专用型（D）节能型负载2.PLC总体检查时，首先检查电源指示灯是否亮。
如果不亮，则检查（A）。
（A）电源电路（B）有何异常情况发生（C）熔丝是否完好（D）输入输出是否正常3.FX2N系列可编程序控制器计数器用（D）表示。
（A）X （B）Y （C）T （D）C4.继电器接触器控制电路中的计数器，在PLC控制中可以用（C）替代。
（A）M （B）S （C）C （D）T5.Z3040摇臂钻床电路中的四台电动机，有（A）台电动机需要正反转控制。
（A）2 （B）3 （C）4 （D）16.在一定温度时，金属导线的电阻与（A）成正，与截面积成反比，与材料电阻率有关。
（A）长度（B）材料种类（C）电压（D）粗细7.RC选频振荡电路适合（B）KHz以下的低频电路。
（A）1000 （B）200 （C）100 （D）508.直流电动机按照励磁方式可分他励、并励、串励和（D）四类。
（A）接励（B）混励（C）自励（D）复励9.盗窃电能的，由电力管理部门追缴电费并处应交电费（D）以下的罚款。
（A）三倍（B）十倍（C）四倍（D）五倍10. 光电开关在环境照度较高时，一般都能稳定工作。
但应回避（A）（A）强光源（B）微波（C）无线电（D）噪声11.普通晶闸管中间P层的引出极是（C ）。
（A）漏极（B）阴极（C）门极（D）阳极12.熔断器的作用是（A ）。
（A）短路保护（B）过载保护（C）过压保护（D）零压保护13.光电开关可以（C ）、无损伤地迅速检测和控制各种固体、液体、透明体、黑体、柔软体、烟雾等物质的状态。
（A）高亮度（B）小电流（C）非接触（D）电磁感应14.C6150车床主电路中（C ）触点接触不良将造成主轴电动机不能正转。
电气控制1.1.1 试题名称：安装和调试液压控制机床滑台运动的电气控制线路1、如果限位开关SQ1-1常开触点接线断开，这种接法对电路有何影响？答：如果限位开关SQ1-1常开触点接线断开，滑台无法快进运动及这个电路无法进行循环工作。
2、如果电路出现只能启动滑台快进，不能工进，试分析接线时可能发生的故障答：如果电路出现只能启动滑台快进，不能工进，可能KA2线圈这条支路的导线或触点发生接错或接触不良，如SQ3 ，KA3误接成常开触点。
3、液压泵电动机若不能工作，滑台是否能继续运行，为什么？答：液压泵电动机若不能工作，滑台无法继续运行。
因为液压泵电动机不工作，无压力油输出，滑台就无法运行。
4、时间继电器KT线圈断路损坏后，对电路的运行有何影响？答：时间继电器KT线圈断路损坏后，电磁阀KA3无法得电，滑台无法快退。
1.1.2 试题名称：安装和调试双速电动机自动控制线路1. 如果按下SB3按钮，电动机出现只能低速运转，不能高速运转现象，试分析产生该故障的接线方面的可能原因。
答：如果按下SB3按钮，电动机出现只能低速运转，不能高速运转现象，接线方面的可能原因是KM2、KM3线圈回路接错或KM3线圈回路中KM1常闭触点误接成常开触点。
2. 电路中KM1、KM2、KM3的常闭触点各起什么作用？KM2的常开触点起什么作用？答：电路中KM1、KM2、KM3的常闭触点起触点互锁作用，以防止高、低速同时工作引起主电路电路短路；KM2的常闭触点起顺序控制作用，即KM2工作后，KM3才能工作。
3. 电路中接触器KM1、KM2、KM3起什么作用？时间继电器KT起什么作用？答：电路中接触器KM1为低速起动；KM2、KM3起高速运转作用。
KT使电动机从低速自动切換到高速。
4. 电路中如何实现电动机的高速运转？答：电路中由接触器KM2、KM3把电动机定子绕组接成YY实現高速运转。
1.1.3 试题名称：安装和调试三相异步电动机双重联锁正反转启动能耗制动控制线路1. 时间继电器KT的整定时间是根据什么来调整的？答：时间继电器KT的整定时间是根据实际制动所需要时间来调整的。
2. 制动直流电流的大小，对电动机是否有影响？该如何调节？答：制动直流电流的大小对电动机是有影响的，从制动效果来看，希望直流电流大一些，但过大会引起绕组发热，耗能增加，而且当磁路饱和后对制动力矩的提高不明显。
按：I D=（3.5~4）I0来调节（I0为空载电流）3. 进行制动时，为何要将停止按钮SB1按到底？答：进行制动时，如果不将停止按钮SB1按到底，则KM3线圈无法通电吸合，不能进行能耗制动。
4. 该电路为何要双重联锁，有什么作用？答：为了防止接触器故障造成三相交流电源短路，又实现正反转直接切換，所以要双重联锁。
1.1.4 试题名称：安装和调试通电延时带直流能耗制动的Y–Δ启动的控制线路1、如果电动机出现只能星形启动，不能三角形运转，试分析接线时可能发生的故障。
答：如果电动机出现只能星形启动，不能三角形运转，可能KT，KM2线圈这二条支路接线错误，导线接触不良，触点接错等故障。
2、时间继电器损坏后，对电路的运行有何影响？答：时间继电器损坏后，电动机长期处于星形工作不能切換到三角形。
3、进行制动时，为何要将停止按钮SB1按到底？答：如果不将停止按钮SB1按到底，则KM4线圈无法通电吸合，不能进行能耗制动。
4、什么是星形—三角形降压启动？对电动机有何要求？答：启动时将定子绕组接成星形，转速上升后再将绕组恢复成三角形接法，称为星形—三角形降压启动。
要求：正常运行时电动机必须是三角形接法的电动机。
1.1.5 试题名称：安装和调试断电延时带直流能耗制动的Y–Δ启动的控制线路1. 如果电动机只能星形起动，不能三角形运转，试分析产生该故障的接线方面的可能原因。
答：如果电动机出现只能星形启动，不能三角形运转，可能KM2线圈这条支路导线接错或接触不良。
2. 制动直流电流的大小，对电动机是否有影响？该如何调节？答：制动直流电流的大小对电动机是有影响的，从制动效果来看，希望直流电流大一些，但过大会引起绕组发热，耗能增加，而且当磁路饱和后对制动力矩的提高不明显。
按：I D=（3.5~4）I0来调节（I0为空载电流）3. 进行制动时，为何要将停止按钮SB1按到底？答：进行制动时，如果不将停止按钮SB1按到底，则KM4线圈无法通电吸合，不能进行能耗制动。
4. 什么是星形—三角形降压起动？对电动机有何要求？答：起动时将定子绕组接成星形，转速上升后再将绕组恢复成三角形接法，称为星形—三角形降压起动。
要求：正常运行时电动机必须是三角形接法的电动机。
1.1.6试题名称：安装和调试三相异步电动机减压启动反接制动控制线路1. 什么是降压起动？常用的方法有几种？答：降压起动时，降低加在电动机上的电压，转速上升后再将电压恢复为额定值称降压起动。
常用的方法有四种：定子串电阻或电抗器降压起动、星形—三角形降压起动、自耦变压器降压起动、延边三角形降压起动。
2. 接触器KM3损坏后，对电路的运行有何影响？答：接触器KM3损坏后，电动机一直处于串电阻R降压工作状态，电动机不能正常运行。
3. 何谓反接制动？常用什么来控制？答：反接制动就是改变电动机定子通入三相交流电源的相序，使电动机产生与转动方向相反的转矩，使电动机停止转动。
常用速度继电器来实现自动控制。
4. 如果速度继电器SR控制失灵，对电路的运行有何影响？答：如果速度继电器SR控制失灵，不能实现反接制动或制动后不能停止，进入反转运行状态。
1.1.7 试题名称：安装和调试自耦变压器减压启动的控制线路1. 如果电路只能减压起动，不能全压运转，试分析产生该故障的接线方面的可能原因。
答：不能全压运转，可能是KT、KA或KM2线圈回路接线错误或接触不良造成KT、KA、KM2不工作。
2. 时间继电器KT线圈断路损坏后，对电路的运行有何影响？答：时间继电器KT线圈断路损坏后，电路只能减压起动不能切換到全电压运行。
3. 试说明电路中KM1、KM2、KT、KA及指示灯HL1、HL2、HL3的在自耦变压器减压起动过程中工作状态。
答：KM1在减压起动时起作用；KM2在全压起动时用；KT自动从减压起动转换到全压运行；KA在全压运行时起辅助触点用；指示灯HL1在通电状态显示（电动机不运转）；HL2在减压起动时显示；HL3在全压运行时显示。
4. 什么是自耦变压器减压起动？它具有哪些特点？答：起动时将电动机接到自耦变压器输出端上，使电动机起动，转速上升后把自耦变压器切除，电动机在全电压下工作，称自耦变压器减压起动。
它具有较好的起动性能，但设备体积较大，价格较贵。
1.1.8 试题名称：安装和调试延边三角形减压启动的控制线路1、如果电动机出现只能延边三角形减压起动，不能三角形运转，试分析产生该故障的接线方面的可能原因。
答：如果电动机出现只能延边三角形减压起动，不能三角形运转，则有可能KT线圈或KM2线圈回路接线错2、时间继电器KT线圈断路损坏后，对电路的运行有何影响？答：时间继电器KT线圈断路损坏后，电路只能延边三角形减压起动，不能切換到三角形运转。
3、电路中KM2常闭触点和KM3常闭触点起什么作用？KM1和KM2的常开触点起什么作用？答：电路中KM2常闭触点和KM3常闭触点起互锁作用，使主电路不能同时动作。
KM1和KM2的常开触点起自锁作用4、什么是延边三角形减压起动？它具有哪些特点？答：延边三角形减压起动是在起动时把定子绕组接成延边三角形，待电动机转速上升后，再把定子绕组恢复为三角形。
它具有把Y形和三角形两种接法结合起来，使电动机在起动时每相定子绕组电压大于Y形接法时的电压，从而克服了Y—Δ减压起动时起动电压偏低，起动转矩太小的缺点。
并且随电动机绕组抽头位置的改变，可得到不同数值的起动电流和起动转矩，满足不同使用要求。
1.1.9试题名称：安装和调试带桥式整流的正反转能耗制动的控制线路1、时间继电器KT线圈断路损坏后，对电路的运行有何影响？答：时间继电器KT线圈断路损坏，造成电路制动结束后，KM3继续处于通电状态，下一次无法起动。
2、电路中KM1、KM2、KM3的常闭触点各起什么作用？KM3的常开触点又起什么作用？答：电路中KM1、KM2、KM3的常闭触点起互锁作用，防止同时工作造成主电路短路。
3、时间继电器KT的整定时间是根据什么来调整的？答：时间继电器KT的整定时间是根据实际制动所需要时间来调整的。
4、制动直流电流的大小，对电动机是否有影响？该如何调节？答：对电动机是有影响的，从制动效果来看，希望直流电流大一些，但过大会引起绕组发热，耗能增加，而且当磁路饱和后对制动力矩的提高不明显。
按：I D=（3.5~4）I0 来调节（I0为空载电流）1.1.10 试题名称：绕线式交流异步电动机自动启动控制线路安装及调试1. 与起动按钮SB1串接的接触器KM1、KM2和KM3常闭辅助触头的作用是什么？接触器KM常开辅助触头的作用是什么？答：KM1、KM2和KM3常闭辅助触点的作用是防止启动时，电动机少串电阻或全压启动。
接触器KM常开辅助触头的作用是自锁和接通转子回路的控制电源。
2. 接触器KM3损坏后，对电路的运行有何影响？答：接触器KM3损坏后，电动机不能正常运行。
因为KM3损坏后电动机一起处于串电阻运行状态。
3. 若接触器KM1、KM2和KM3中任一触点因熔焊或机械故障后，对电路的运行有何影响？答：会造成其中的一组常闭触点断开，电动机无法起动工作。
4. 时间继电器KT1损坏后，对电路的运行有何影响？答：时间继电器KT1损坏后，电路无法正常工作，因为电动机一直处于转子串电阻运行状态。
+PLC调试1.2.1 用PLC实现三相交流异步电动机Y－△启动①按SB1→KM1.KM2↑……KM1↓KM3↑②按SB2→KM2.KM3↓1.2.2 用PLC实现三相交流异步电动机的正反转①按SB1→KM1↑按SB2无效……x S后按SB2→KM1↓.KM2↑按SB1无效……x S，后按SB1→KM2↓.KM1↑②按SB3→停。
1.2.3用PLC实现水塔水位的自动控制初态水塔无水，低水位报警灯W↑。
①按SB1→W灯↓KM↑水塔进水，水到高水位……KM↓，水到低水位→KM↑水塔又进水，把SQ4提起→KM↓高水位报警灯GW↑。
②按SB1→GW灯↓KM↑水塔重新进水，按SB2→全部停止。
1.2.4 用PLC实现装卸料小车的自动控制初始状态时小车在原位，压SQ1↑(开关向上)①按SB1→装料KM1↑……Xs→KM1↓小车向前KM3↑SQ1↓②压SQ2↑(开关向上)→KM3↓卸料KM2↑……Ys→KM2↓小车后退KM4↑SQ2↓→回到原位压SQ1↑1.2.5 用PLC实现彩灯闪烁的控制LD合上SB1→LD1↑……Xs→↓↑3次→LD1↓LD2↑……Ys→LD2↓LD1↑循环1.2.6 用PLC实现装传输带电机的自动控制①按SB1→M2↑，遮SQ2→M1↑，遮SQ1……Xs M1↓②按SB1→M2↓1.2.7用PLC实现智力竞赛抢答装置的控制按SB3抢答开始：①按SQ1→灯亮铃响，按SQ2无效…Xs铃停答题灯亮…Ys停按SB3重新抢答：②按SQ2→灯亮铃响，按SQ1无效…Xs铃停答题灯亮…Ys停按SB3重新抢答……Xs后按SQ1或SQ2无效1.2.8用PLC实现加热炉上料装置的自动控制初始状态时炉门关闭，推料机在原位。
