建筑制图与识图专项考核试题一、选择题1工程常用的投影法分为两类：中心投影法和（1［单选题］*A、平行投影法VB、斜投影法C s正投影法D、点投影法2 .标题栏一般应位于图纸的（）方位。
［单选题］*A s正上方B、右上方C、左下方D、右下方√3 .图样中，机件的可见轮廓线用（）画出。
［单选题］*A、粗实线√B、虚线U细实线D、细点划线4 .图样中，机件的不可见轮廓线用（）画出。
［单选题］*A、粗实线C、细实线D s细点划线5 .图样中，机件的尺寸线和尺寸界限用（）画出。
［单选题］*A、粗实线B、虚线U细实线VD s细点划线6 .图样中，机件的对称中心线和轴线用（）画出。
［单选题］*A、粗实线B、虚线C、细实线D s细点划线√7 .表面都是由若干个平面所围成的几何形体,称为（）。
［单选题］*A、正方体B、多面体C、平面基本体√D、曲面体8 .与三个投影面都（）的平面,称为一般位置平面。
［单选题］*A s垂直B、平行D、以上均可9 .平行于W面的直线称为（1［单选题］*A、水平线B、侧平线VC、正平线D、一般位置平面10 .垂直于W面的直线称为（）。
［单选题］*A、侧垂线√B、中垂线C、正垂线D、铅垂线11 .垂直于一个投影面,（）于另外两个投影面的直线.称为投影面垂直线。
［单选题］*A s垂直B、平行VU倾斜D、任意位置12 .在图纸上必须用（）画出图框。
［单选题］*A、虚线B、实线U点画线D、粗实线√13 .正投影的基本性质（）。
［单选题］*A、真实性B、积聚性U类似性D、以上均可√14 .平行于H面的直线称为（）。
［单选题］*A、水平线√B、侧平线U正平线D、一般位置平面15 .平行于V面的直线称为（1［单选题］*A、水平线B、侧平线C、正平线√D、一般位置平面16 .角度的尺寸数字一律按（）位置书写。
［单选题］*A s水平√B s垂直U水平向左D、水平向右17 .截交线的性质（）。
［单选题］*A、共有性B、封闭性U公有性和封闭性VD、均不正确18 .一个完整的尺寸应该包括（）三部分。

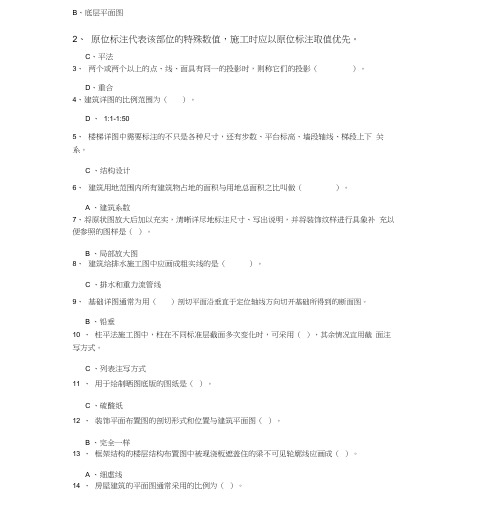

B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。
D、重合4、建筑详图的比例范围为（）。
D 、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
C 、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。
A 、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。
B 、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。
C 、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
B 、铅垂10 、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。
C 、列表注写方式11 、用于绘制晒图底版的图纸是（）。
C 、硫酸纸12 、装饰平面布置图的剖切形式和位置与建筑平面图（）。
B 、完全一样13 、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。
A 、细虚线14 、房屋建筑的平面图通常采用的比例为（）。
B 、1:10015 、图纸的大小称为（）。
A 、图幅16 、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）B 、结构施工图17 、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。
C 、电气系统图18 、建筑总平面图观察基地的地貌特征主要依靠阅读（）。
D、等高线19 、观察以下图例，阅读正确的是（）。
D 、自然土壤、砖、钢筋混凝土20 、建筑平面图中对墙、柱进行轴线编号的作用是（）。
D、定位21 、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。
B 、铅垂剖切面22 、建筑物宽度方向的墙叫做（）。
B、横墙23 、建筑施工图特指建筑设计工种在（）阶段的图纸。
建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。
A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。
应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。
A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。
A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。
A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。
A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。
A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。
()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。
A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。
A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。
建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。
2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。
二、（12分）根据轴测图，画出三画投影图。
三、（10分）根据主观视图和左视图，画出俯视图。
四、（18分）画出1—1、2—2剖面图。
五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。
六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。
（2）（2）注出大放脚的高度。
（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。
七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。
要求完成：（1）补全平面图中的尺寸数字和轴线编号。
（2）补全南立面图中的标高数字。
（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。
（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。
三、本题10分。
四、本题18分。
1—1—1剖面图，10分；2—2剖面图8分。
五、本题8分。
六、本题12分。
其中：（1）6分；（2）3分；（3）3分。
七、本题30分。
如图所示，每处1分，共30分。
建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A)(B)(C)(D)2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（ C ）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（ C ）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（ B ）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
建筑制图与识图试题及答案在建筑设计和施工过程中，制图与识图是至关重要的环节。
通过绘制准确的建筑制图，可以使建筑师、工程师和施工人员之间达成一致，并确保工程质量的实现。
而对于学习建筑制图的学生来说，掌握识图技巧和解答试题，能够检验和提高自己的知识水平。
本文将介绍一些常见的建筑制图试题，并给出相应的答案。
一、平面图识图题1. 请根据平面图，标注出图中主要建筑元素的位置。
答案：根据平面图，主要建筑元素的位置如下：- 建筑物的主体位置位于图中的中央，有明确的外形和轮廓线；- 入口位置标有大门的符号，并且通常位于建筑物的正面；- 各个房间和功能区域用虚线或实线框出，并且标注有对应的房间号码或名称。
2. 请根据提供的平面图，计算建筑物的总面积。
答案：根据平面图，测量建筑物各个房间和功能区域的长度和宽度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的总面积。
二、剖面图识图题1. 请根据剖面图，判断建筑物中是否存在楼梯。
答案：根据剖面图，可以看到在建筑物中存在矩形形状的结构，其中细长的区域即为楼梯区域。
因此，可以判断建筑物中存在楼梯。
2. 请根据提供的剖面图，计算建筑物的总高度。
答案：根据剖面图，测量建筑物的每个区域的高度，并计算出各个区域的高度。
最后将各个区域的高度相加，即可得到建筑物的总高度。
三、立面图识图题1. 请根据立面图，判断建筑物的材料和外观。
答案：根据立面图，可以判断建筑物的材料和外观，例如：- 墙体区域标注为砖墙或玻璃幕墙，说明建筑物的外墙采用砖石或玻璃材料；- 外墙颜色标明为白色或其他颜色，表明建筑物外墙的涂料颜色。
2. 请根据提供的立面图，计算建筑物的立面面积。
答案：根据立面图，测量建筑物各个区域的长度和高度，并计算出各个区域的面积。
最后将各个区域的面积相加，即可得到建筑物的立面面积。
通过以上的试题和答案，希望能帮助读者更好地理解建筑制图和识图的重要性，并提高解答试题的能力。
平行面与平行面如果相交，则交线应是A.平行线B.垂直线C.一般位置直线D.平行线或垂直线回答错误!正确答案：B一条正平线、一条侧平线的两条交叉直线的公垂线是A.正垂线B.侧垂线C.一般位置直线D.铅垂线回答错误!正确答案：CGBJl—86中规定角度尺寸数字写字方向是A.双向B.单向水平方向C.单向竖直方向D.向心方向回答错误!正确答案：B正等测轴向比例理论推导出的数值是A.0．5B.0．82C.1D.0．78回答错误!正确答案：B国家标准的代号是A.JBB.GBC.SJD.ISO回答错误!正确答案：B在工程图中,可用细点画线画出的是A.尺寸线B.剖面线C.定位轴线可见轮廓线回答错误!正确答案：C在圆锥面上有一A点，各投影a不可见，a′可见，a″不可见点在锥面的位置是A.右后B.倒立圆锥的右前C.右前D.倒立圆锥的左后回答错误!正确答案：B两圆锥的相贯线为两条相交线时，两圆锥的位置是A.两轴相交共底B.两锥共顶两轴共顶皆为正圆锥D.两锥共顶又共底回答错误!正确答案：D在土建施工图中，尺寸线的线型为A.细实线B.细点划线C.中实线D.粗实线回答错误!正确答案：A在结构平面图中,构件代号YPB表示A.阳台板B.檐口板C.预制板D.雨篷板回答错误!正确答案：D结构施工图一般包括施工说明、基础图、各层结构平面图以及A.装修图B.设备图C.门窗构造图D.构件详图回答错误!正确答案：D水平线与W面投影面的夹角，则为（）。
A水平线的水平投影与X轴的夹角B水平线的水平投影与Y轴的夹角C水平线的水平投影与Z轴的夹角A.B回答错误!正确答案：A已知点A在H面上且距三投影轴等距，它的三面投影的位置是A.a在投影原点，a′、a″在投影轴上B.在投影轴上C.在投影面上D.在投影原点回答错误!正确答案：D二层平面图是二层的水平剖面，水平剖切平面的位置在A.楼面上，窗台下B.二层楼面墙脚处C.二层顶棚下方，窗上方D.窗台上，经过门窗洞回答错误!正确答案：D距三条投影轴等距的点的轨迹是A.曲线B.平面C.点D.直线回答错误!正确答案：D点A在三面正投影体系中已知aay长，它表示点A到哪个投影面之距?A.点A到OZ轴点A到W面C.点A到V面D.点A到H面回答错误!正确答案：B在三面投影体系中两直线夹角为90°，要求在V面上反映90°，除两直线平行于V面之外还有在A.两直线中有一直线为正平线时B.两直线对V面有一个特定的倾角时C.两直线中有一直线为侧平线时D.两直线中有一直线为水平线时回答错误!正确答案：A已知直线上一端点A(a，a′)，并知△x，△y，△z，若不考虑直线方向，求直线投影可作出几个答案?8B.2C.4D.1回答错误!正确答案：A当A、月两点在W面上有重影点时应是A.A(25，15，25)B(15，15，15)B.A(35，20，15)B(35，15，15)C.A(10，30，20)B(15，30，20)D.A(30，10，20)B(30，15，30)回答错误!正确答案：C平面内的最大坡度线的倾角值是度量什么的倾角?A.对OZ轴B.对H面C.对W面D.对V面回答错误!正确答案：B在三面投影体系中，H面展开方向是A.H面下转45°B.V面永不动C.H面右转90°D.H面下转90°回答错误!正确答案：D已知点A两面投影。
建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。
答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。
答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。
答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。
答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。
答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。
1、以下建筑平面图纸中需要标注指北针的是（）。
B、底层平面图2、原位标注代表该部位的特殊数值，施工时应以原位标注取值优先。
C、平法3、两个或两个以上的点、线、面具有同一的投影时，则称它们的投影（）。
•D、重合4、建筑详图的比例范围为（）。
•D、1:1-1:505、楼梯详图中需要标注的不只是各种尺寸，还有步数、平台标高、墙段轴线、梯段上下关系。
•C、结构设计6、建筑用地范围内所有建筑物占地的面积与用地总面积之比叫做（）。
•A、建筑系数7、将原状图放大后加以充实，清晰详尽地标注尺寸、写出说明，并将装饰纹样进行具象补充以便参照的图样是（）。
•B、局部放大图8、建筑给排水施工图中应画成粗实线的是（）。
•C、排水和重力流管线9、基础详图通常为用（）剖切平面沿垂直于定位轴线方向切开基础所得到的断面图。
•B、铅垂10、柱平法施工图中，柱在不同标准层截面多次变化时，可采用（），其余情况宜用截面注写方式。
•C、列表注写方式11、用于绘制晒图底版的图纸是（）。
• C、硫酸纸12、装饰平面布置图的剖切形式和位置与建筑平面图（）。
•B、完全一样13、框架结构的楼层结构布置图中被现浇板遮盖住的梁不可见轮廓线应画成（）。
• A、细虚线14、房屋建筑的平面图通常采用的比例为（）。
•B、1:10015、图纸的大小称为（）。
• A、图幅16、主要表示承重结构的布置情况，构件类型、大小以及构造作法等的图纸是（）。
•B、结构施工图17、反映电气系统基本组成、主要电气设备、元件之间的连接情况以及规格、型号、参数等的图纸称为（）。
•C、电气系统图18、建筑总平面图观察基地的地貌特征主要依靠阅读（）。
•D、等高线19、观察以下图例，阅读正确的是（）。
•D、自然土壤、砖、钢筋混凝土20、建筑平面图中对墙、柱进行轴线编号的作用是（）。
• D、定位21、建筑剖面图是假想用一个或多个垂直于外墙轴线的（），将房屋剖开，所得的投影图。
• B、铅垂剖切面22、建筑物宽度方向的墙叫做（）。
建筑制图与识图练习题库与参考答案一、单选题（共80题，每题1分，共80分）1.标高符号应该用（）三角形表示。
A、不等边B、等边C、等腰直角D、任意正确答案：C2.为表示室内立面图在平面图上的位置，应在平面图上用（）注明视点位置、投影方向及编号。
A、字母B、内视符号C、文字D、箭头正确答案：B3.建筑工程中常用的投影法分为（）和中心投影法。
A、单面投影法B、斜投影法C、平行投影法D、正投影法正确答案：C4.围合成室内空间的底面、侧面和顶面称为（）。
A、室内构造B、室内界面C、室内造型D、室内装饰正确答案：B5.掌握基本的（）法则，是绘制轴侧效果图的基础。
A、透视制图B、俯视图C、二点透视D、轴测图正确答案：D6.在图纸中平立面图的剖切符号应用（）来表示。
A、细虚线B、粗实线C、细实线D、粗虚线正确答案：B7.标注球的半径尺寸时，应在尺寸数字前加注符号（）。
A、RB、SфC、фD、SR正确答案：D8.顶棚平面图的基本内容不包括（）。
A、标明顶棚吊顶装饰造型样式、尺寸及标高B、标明门窗的样式、尺寸C、标明灯具名称、规格、位置或间距D、说明顶棚所用材料及规格正确答案：B9.标高符号“小三角形”的高约为（）。
A、2mmB、4mmC、5mmD、3mm正确答案：D10.起止符一般用中粗斜短线绘制，其倾斜方向应与尺寸界线呈顺时针（）度角。
A、15B、30C、45D、75正确答案：C11.室内顶棚平面图不同层次的标高，一般标注该层次距（）楼面的高度。
A、本层B、顶层C、一层D、任意层正确答案：A12.尺寸数字一般依据其方向注写在靠近尺寸线的（）。
A、上方中部B、上方右侧C、上方左侧D、下方中部正确答案：A13.可对细部进行清楚、精确表示的是（）。
A、装饰详图B、装饰平面图C、装饰剖面图D、装饰立面图正确答案：A14.装饰施工图是按（）的基本方法来表示室内各部位相互关系。
A、线条B、比例C、投影视图D、符号正确答案：C15.尺寸界线及尺寸线应用（）绘制。
建筑制图及识图练习题及答案1、在两个或多个两两互相垂直的投影面上分别作出同一个形体的正投影,然后把投影面连同其上的正投影一起展开到同一平面而形成投影图的方法称为( )。
A、多面正投影法B、轴侧投影法C、透视投影法D、标高投影法答案：A2、将形体某一部分剖切后所形成的断面图,画在原投影图以外的一侧称为( )A、全断面图B、移出断面图C、重合断面图D、中断断面图答案：B3、对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。
A、3－5B、6－10C、11－15D、20－30答案：B4、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以( )表示.A、外径DX壁厚B、内径dC、公称直径DND、以上都是答案：A5、正三棱柱的三面投影中,可能有( )三角形。
A、没有B、一个C、两个D、三个答案：B6、房屋建筑的各种视图主要是采用( )绘制的。
A、正投影法B、平行投影法C、斜投影法D、标高投影法答案：A7、基本制图标准中规定图样及说明中的汉字宜采用( )或黑体。
A、宋体B、长仿宋体C、隶书D、楷体答案：B8、在下列四组立体中，都属于平面体的是( )。
A、棱柱、圆柱B、棱锥、圆锥C、圆柱、圆锥D、棱柱、棱锥答案：D9、给水排水工程图“——RJ——”表示( ).A、热水给水管B、废水管C、污水管D、生活水管答案：A10、垂直以“水平面”的直线是一条( )。
A、正平线B、铅垂线C、水平线D、一般线答案：B11、建筑平面图、剖面图应以( )A、直接正投影法B、投影法C、轴测投影法D、直接标高投影法答案：A12、已知E点在F点正上方,则E和F两点的( )坐标值A、x方向B、y方向C、z方向D、所有方向答案：C13、比例指的是图形与实物要素( )尺寸之比。
A、线性B、面积C、体积D、重量答案：A14、在钢筋混凝土构件代号中, “ GL”是表示( ).A、圈梁B、过梁C、连系梁D、基础梁答案：B15、给水排水工程图“——F——”表示( ).A、热水给水管B、废水管C、污水管D、生活水管答案：B16、下列建筑中不属于公共建筑的是（）。
A、学校B、旅社C、医院D、宿舍答案：D17、( )的作用是把门窗洞口上方的荷载传递给两侧的墙体。
A、过梁B、窗台C、圈梁D、勒脚答案：A18、标高符号的三角形为等腰直角三角形，髙约( )mm。
A、3B、5C、6D、8答案：A19、详图符号应以粗实线绘制，直径为( )mm。
A、10B、8C、12D、14答案：D20、关于标高，下列( )的说法是错误的。
A、. 负标高应注“－”B、. 正标高应注“＋”C、. 正标高不注“＋”D、. 零标高应注“±”答案：C21、结构施工土中的圈梁表示( ) .( )A、GLB、QLC、JLD、KL答案：B22、图纸上标注的比例是1：1000,则图纸上的10mm表示实际的( )。
A、10mmB、100mmC、10mD、10km答案：C23、某三边形图形与V面倾斜，该平面的V面投影为( )。
A、平面的相似形B、平面的类似形C、平面的实形D、一直线答案：B24、建筑物防雷装置的接地体采用圆钢时,直径不小于( ).A、6mmB、8mmC、10mmD、12mm二、多选题每题3分答案：C25、给水排水工程图常用代号图例中“——J——”表示。
( )A、废水管B、污水管C、生活给水管D、热水给水管答案：C26、房屋结构常用构件代号“WB”表示。
( )A、空心板B、屋面板C、密肋板D、折板答案：B27、平行于H投影面的平面在V和W投影面上的投影为( )。
A、在V投影面上是直线,在W投影面上是平面B、在W投影面上是直线,在V投影面上是平面C、均为平面D、均为直线答案：D28、同张图纸中，图线中的粗线宽度为b，则细线的宽度为( )b。
A、0.25B、0.5C、0.75D、0.15答案：A29、立面图不能按( )方式命名。
A、朝向B、.轴线C、.色彩D、主出入口答案：C30、在施工中,L代表( ).A、板B、柱C、梁D、墙答案：C31、房屋结构中空心板的代号为。
( )A、CBB、WBC、KBD、ZB答案：C32、有一栋房屋在图上量得长度为50cm，用的是1:100比例，其实际长度是( )。
A、5mB、50mC、500mD、5000m答案：B33、不属于建筑平面图的是( )。
A、基础平面图B、底层平面图C、标准层平面图D、屋顶平面图答案：A34、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、48平方毫米C、56平方毫米D、64平方毫米答案：B35、如果形体是对称的，画图时常把形体投影图以对称线为界一半画外形图、一半画剖面图，这种剖面图称为( )。
A、对称剖面图B、断面图C、阶梯剖面图D、半剖面图答案：D36、梁编号KL5（3A）表示( )。
A、框架梁KL5共有3跨，其中一端有悬挑。
B、框架梁KL5共有5跨，其中两端有悬挑。
C、框架梁KL5共有4跨，其中一端有悬挑。
D、框架梁KL5共有4跨，其中两端有悬挑。
答案：A37、建筑剖面图的剖切位置应在( )中表示,剖面图的图名应与其剖切线编号对应。
A、总平面图B、标准层平面图C、底层平面图D、屋顶平面图答案：C38、( )上的点与空间形体上的点一一对应。
A、单面投影图B、轴测投影图C、二面投影图D、三面投影图答案：D39、平面与圆球相交,截交线的空间形状是( )。
A、椭网B、双曲线C、直线D、圆答案：D40、投影面垂直线的正投影为( )A、汇聚为一点B、反映实长C、仍为一直线，但长度缩短答案：A41、钢筋混凝土梁构件详图包括( )A、立面图B、断面图C、摸板图D、配筋图答案：ABC42、有关单点长画线的要求,正确的是( )。
A、与其图线相交时应是线段相交B、线段长度和间隙宜各自相等C、当在较小图形中绘制有困难时,可用实线代替D、两端可以是点答案：AC43、正投影的投影关系有( )。
A、高相等B、长对正C、高对齐D、宽相等答案：BD44、总片面图的主要用途有( )A、工程概预算、新建房屋定位放线依据B、施工管理依据C、场地填挖方依据D、室外管网、线路布置依据答案：ABCD45、以下关于剖面图和断面图的区别正确的有( )。
A、剖面图包含断面图,断面图是剖面图的部分B、剖切符号的表示不同,断面图的剖切符号只有剖切位置线C、剖面图只需绘出剖切到的断面轮廓投影D、形体被剖切到的断面轮廓内均要填充材料符号答案：ABD46、标高按起算基础准面的不同,分为( )A、绝对标高B、建筑标高C、设计标高D、相对标高答案：AD47、等长尺寸简化标注100×5=500的说明，错误的是( )。
A、每段均为lOOmm；B、表示100个尺寸段，每段均为5mm；C、5是分段数量；D、也可改写为5×100=500。
答案：BC48、按照制图标准绘制的构件图形,其真实大小( )。
A、与绘图的准确度无关B、与绘图的准确度有关C、应以图形上量取数值为准D、应以图形尺寸标注为准答案：AD49、建筑工程常用的投影法是( )。
A、透视图B、轴测图C、三面投影图D、二面投影图答案：ABC50、属于中心投影现象的是( )。
A、电影B、幻灯C、投影仪投影D、日照光线相对于地球答案：ABC51、给水和排水工程施工图的看图顺序均顺水流方向进行。
( )A、正确B、错误答案：A52、建筑详图是建筑细部节点的施工图。
( )A、正确B、错误答案：A53、建筑详图是建筑细部的施工图。
( )A、正确B、错误答案：A54、透视图是用平行投影法绘制的。
( )A、正确B、错误答案：B55、标注球的直径尺寸时，应在尺寸数字前加注符号“SΦ”。
A、正确B、错误答案：A56、钢筋的保护层是指钢筋的中心至构件表面的距离( )A、正确B、错误答案：B57、三面投影图的投影特性是“三等关系”( )A、正确B、错误答案：A58、透视图是用斜投影的方法绘制的单面投影图。
( )A、正确B、错误答案：B59、@是钢筋相等中心距离的代号( )A、正确B、错误答案：A60、分配电箱供电半径一般为30m，引出的支线数星不宜过多，一般是6-9个回路。
( )A、正确B、错误答案：A61、基础图是施工时在基地上放灰线、开挖基坑和砌筑基础的依据。
( )A、正确B、错误答案：A62、画半剖面图时，一般把半个剖面画在图形垂直对称线的右侧或水平对称线的下侧。
( )A、正确B、错误答案：A63、一般位置直线在各投影面上的投影都倾斜于投影轴，三个投影的长度都大于线段的实长。
( )A、正确B、错误答案：B64、梁内箍Φ6@200表示为HPB235级钢筋直径为6mm，钢筋中心距为200mm.( )A、正确B、错误答案：A65、圈梁，构造柱均为钢筋混凝土构造，故其对房屋的作用相同( )A、正确B、错误答案：A66、楼梯的踏步数与踏面数相等( )A、正确B、错误答案：B67、建筑平面图实际上是一水平的全剖面图。
( )A、正确B、错误答案：A68、一般居住和公共建筑及高层建筑都只要采用生活消防联合供水系统。
( )A、正确B、错误答案：B69、正面斜轴侧就是指形体的正面不变形 O1X1;O1Y1 两个轴的变形系数相等( )A、正确B、错误答案：B70、阶梯剖是用两个平行的剖切平面切形体后投影得到的，规定转折处要画线( )A、正确B、错误答案：B71、圈梁应沿墙顶做成连续封闭的形式。
( )A、正确B、错误答案：A72、工程图样上的汉字，应写成长仿宋体，汉字的高度可以小于3.5mm。
( )A、正确B、错误答案：B73、平面图上定位轴线的竖向编号可以用大写拉丁字母，但其中I.O.Z三个字母不能使用( )A、正确B、错误答案：A74、室内配电箱的供电半径一般为30m，配电箱的支线数量不宜过多，一般是6—9个回路。
( )A、正确B、错误答案：A75、标高是表示建筑物各部分或各个位置相对于±0.00的高度。
( )A、正确B、错误答案：A76、楼梯扶手高度是指楼梯踏面至扶手中心的距离( )A、正确B、错误答案：B77、总平面图是画在有等交线或坐标方格网的地形图上。
( )A、正确B、错误答案：A78、HRB是热轧带肋钢筋的代号。
( )A、正确B、错误答案：A79、半剖面图的形成是切去形体的二分之一后得到的( )A、正确B、错误答案：B80、设置过梁时通常不用计算( )A、正确B、错误答案：A81、钢筋的标注2Φ16中的2表示钢筋的编号。
( )A、正确B、错误答案：B82、凡是采用多种材料组成的房屋习惯上都称做“混合结构”( )A、正确B、错误答案：B83、常用构件的代号“GL”表示基础梁。
( )A、正确B、错误答案：B84、HRB400级变形钢筋具有较高的强度，可直接在普通钢筋混凝土结构中使用，也可经冷拉后用作预应力钢筋。
