压力管道安装竣工资料模板合同编号：工程名称：建设单位：设计单位：安装单位：安装日期：年月日至年月日云南省技术监督局监制目录材料验收记录 (1)中间交接证书（安装前） (3)焊工登记表 (4)压力弯管加工记录 (6)阀门试验记录 (8)安全阀校验汇总表 (9)管道补偿装置安装记录 (11)管架安装记录 (13)焊缝外观检查记录 (14)隐蔽工程安装检查记录 (16)压力管道系统吹扫及清洗记录 (17)压力管道除锈、脱脂、涂漆、绝热检验记录 (19)避雷装置的系统接地电阻检测记录 (21)压力管道工程安装记录 (23)变更报告（汇总） (24)中间交接证书（使用前） (25)压力管道系统置换记录 (26)压力管道系统试运行记录 (28)压力管道工程安装质量检验项目评定表 (30)压力管道工程交工技术文件明细表 (32)材料验收记录合同编号：1注：附材料质量证明文件材料验收人员：材料责任人员：年月日年月日2中间交接证书（安装前）合同编号：移交单位代表：年月日安装单位代表：年月日建设单位代表：年月日焊工登记表合同编号：编制人：检验责任人：年月日年月日压力弯管加工记录合同编号：施工人员：检验责任人员：年月日年月日阀门试验记录合同编号：结论：合格者“√”，不合格者“×”试压人员：检验责任人员：监检员：年月日年月日年月日安全阀校验汇总表合同编号：注：1、校验合格后应铅封；2、附安全阀检验报告检验责任人员：监检员：年月日年月日管道补偿装置安装记录合同编号：安装人员：检验责任人员：年月日年月日管架安装记录合同编号：施工人员：检验责任人员：年月日年月日焊缝外观检查记录合同编号：14施工人员：检验责任人员：年月日年月日15隐蔽工程安装检查记录合同编号：施工单位责任人员：年月日建设单位质检人员：年月日压力管道系统吹扫及清洗记录合同编号：操作人员：施工单位责任人员：建设单位代表：年月日年月日年月日压力管道除锈、脱脂、涂漆、绝热检验记录合同编号：操作人员：检验责任人员：年月日年月日避雷装置的系统接地电阻检测记录合同编号：检测人员：检测责任人员：检测资格：年月日年月日压力管道工程安装记录合同编号：安装人员：检验责任人员：年月日年月日变更报告（汇总）合同编号：注：附修改内容的有关文件，编制人员：技术负责人员：年月日年月日中间交接证书（使用前）合同编号：使用单位代表：年月日安装单位代表：年月日建设单位代表：年月日压力管道系统置换记录合同编号：试运行工作人员：年月日试运行技术负责人员：年月日建设单位负责人：年月日压力管道系统试运行记录合同编号：试运行工作人员：年月日试运行技术负责人员：年月日建设单位负责人：年月日压力管道工程安装质量检验项目评定表合同编号：压力管道工程交工技术文件明细表合同编号：。

压力管道竣工资料报送随着现代工业、水利等建设的发展，压力管道已广泛应用于炼油、化工、天然气、热力等领域，对社会生产的发展起到重要作用。

但随之而来的是压力管道的管理问题。

在压力管道的竣工验收中，压力管道竣工资料的报送是一项必不可少的管理工作。

是管道运输和使用的安全保障之一，同时也是相关政府部门开展安全监管的重要依据。

一、压力管道竣工资料有哪些？压力管道竣工资料是指在管道网络建设完成、安装设备调试完成后，应准备并交相关部门用于行政管理、安全检测的资料。

其具体内容包括：1. 建设单位承诺书。

2. 建设方案及施工组织设计。

3. 隐蔽工程、罐区、加装支架焊口及探伤、气密性检测等工程的施工记录。

4. 工程验收报告、竣工验收报告及取得的竣工验收合格证书。

5. 工程图纸、钢筋等质量检测记录和检测报告。

6. 工程竣工验收报告。

7. 管道运行、检查等重要资料。

8. 管道材料证书、压力试验报告等。

二、压力管道竣工资料报送流程建设单位在完成压力管道建设后，应将竣工资料报送相应的安全监管机构，如工商部门、质检部门、安全监管机构等。

报送流程如下：1. 建设单位将竣工资料交至施工单位，施工单位做好资料审核核对。

2. 落实各方责任，建设单位与工程监理、竣工验收单位签字确认。

3. 工程监理单位进行审核验证、遗失口头核查，或者在竣工验收单位的协助下进入现场进行核查。

4. 竣工验收单位进行验收，逐项核实竣工资料是否合格。

5. 按照验收意见合理修正、补充竣工资料。

6. 竣工验收合格后，建设单位将竣工验收合格的资料和报表，报送有关部门。

三、压力管道竣工资料报送的意义1. 有利于对管道运输和使用的安全保障。

2. 有利于政府部门的安全监管工作开展。

3. 为管道运输和使用的安全提供重要依据和参考数据。

4. 对于管道建设、管理、监管方面的工作具有重要的指导和参考意义。

总之，压力管道竣工资料报送是管道建设和安全管理工作中非常重要的一个环节，任何管道建设单位和施工单位都应当认真对待。

压力管道竣工整套资料管道安装与检查压力管道的安装必须符合相关的标准和法规要求，确保其质量和安全。

以下是管道安装和检查的一些常用方法。

基础工程在进行管道安装前，必须进行基础工程的设计和施工。

这包括地基开挖、基础混凝土浇注等工程。

基础工程的质量直接影响到管道的使用寿命和安全性。

管道铺设管道铺设是管道安装的重要步骤之一。

针对不同条件，需要采用不同的铺设方法。

管道铺设过程中需要注意以下事项：•确认管道的安装位置和方向，避免误装。

•按照规范要求进行管道接口的制作和安装。

•对接口进行测试，测试结果符合标准规定后方可进行下一步工作。

管道支架的安装管道支架的作用是支撑管道，并限制管道运动。

管道支架的安装应考虑以下因素：•支架的位置、数量和间距符合标准规定。

•支架的结构牢固可靠，承载能力满足要求。

•确保支架与管道的连接牢固可靠。

管道安装检查管道安装完毕后需要进行安装检查，以确保管道铺设和安装的质量和安全。

常用的安装检查方法有：•可视检查：检查管道铺设和支架的位置和连接是否符合规范标准。

•手摸检查：检查管道表面是否光滑、没有损伤，并测试管道的温度。

•声音测试：利用特殊仪器测试管道中流动介质的声音是否正常。

•突破试验：通过施加静水压力或压缩力来测试管道的强度和密闭性。

管道维护与保养管道的安全使用需要日常的维护和保养，保障其安全性和使用寿命。

以下是管道维护保养的一些常用方法。

清洗管道管道在运行过程中，会与介质接触并产生物质沉淀或污垢，如果不及时清洗会影响管道的正常运行和使用寿命。

管道的清洗可采用以下方法：•物理清洗：使用清洗器、水枪等清洗设备对管道进行物理冲洗和刷洗。

•化学清洗：使用化学清洗剂对管道进行化学反应清洗。

检查管道状态对管道进行定期的状态检查，能够及时发现潜在的问题和隐患，保障管道运行的安全性。

常用的检查方法包括：•可视检查：检查管道的外观、支架是否存在异样。

•声音测试：测试管道中流动介质的声音是否正常。

•测量检查：通过对管道流量、压力等指标进行测量，检查管道是否正常。

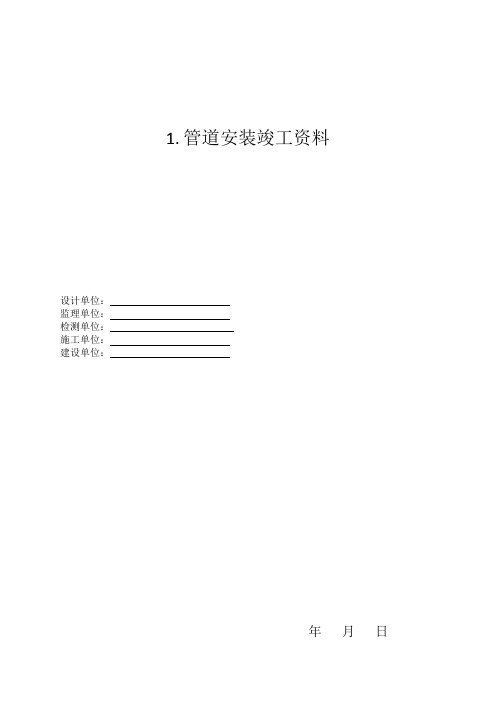

1.管道安装竣工资料设计单位：监理单位：检测单位：施工单位：建设单位：年月日压力管道安装竣工资料目录管道图纸目录管道材料等级表注C：制造栏填写制造方法，包括无缝、对焊、锻制。

－管道数据表压力管道安装质量证明书压力管道安装汇总表填表：日期：审核：日期：管道组成件（含焊材）质证书及实物检查验收记录填写说明：1、序号可连着下去。

2、没有内容的栏内填上“/” 3、管道组成件系指管子、管件、阀门（含安全阀）、法兰、垫片、M14（包含）以上的合金钢紧固件以及膨胀节、挠性接头、耐压软管、疏水器、过滤器和分离器等。

材料系指焊条、焊丝等。

4、单位可为m或件、片、只等。

5、质证书可填证书号。

6、外观指表面质量，可填合格。

7、几何尺寸可填合格。

8、测厚主要对管子和管件，可填从最薄至最厚范围（小数点后1位）。

9、试验主要对阀门，可填合格，并注明详见《阀门试验记录报告》。

10、硬度检查要按《GB/T20801.4》第5.6条款进行，后应附进行硬度检查的具体记录。

11、无损检测要按《GB/T20801.4》第5.5条款进行，，后应附无损检测的详细报告。

12、要将本表所列的管道组成件的材质证明书复印件附后，并在质证书对应页码栏内填清对应页码以便查寻核对。

析，则取样方法可填“/”；化学分析可根据实际情况填写，如砂轮切割、等离子切割等。

8、取样部位可填本体等。

9、分析方法可按实际填写，如光谱或化分等。

10、质证书号就是指原受压元件质量证明书编号。

11、分析标准就是该组成件的质保书上标准。

12、如无异常，结果栏内填合格；否则填不合格，并要在需要说明情况栏内说明清楚。

13、如是外单位做的试验，则要后附试验报告；试验报告的试验、审核由试验单位人员签署，并盖好试验单位公章；还要在该页试验单位签名的空白处，签署安装单位质保体系中的材料责任工程师的确认名字，并写上日期与安装单位名称。

阀门试验记录报告填写说明：1、序号可连着下去。

2、每页的表头已设置好，按此打印即可。

山东*****安装公司********设备及管道安装工程压力管道安装竣工技术资料安装公司：************有限公司日期：2011年08月压力管道安装质量证明安装公司：**********日期：2011年08月图纸会审建设单位济南维维乳业有限公司施工单位山东四方安装工程有限公司工程名称灭菌锅、储气罐及附属管道安装工程会审地点办公室会审图纸名称会审时间2011-04-03 1.参加会审人员：建设单位：济南维维乳业有限公司设计单位：山东省环能设计咨询院有限公司施工单位：山东四方安装工程有限公司2.会审发现问题：经会审：该工程设计图纸符合要求，不存在问题。

3.处理意见和解决办法：按设计图纸施工。

工程名称灭菌锅、储气罐及附属管道安装工程交底时间2011年04月03日单位工程名称交底地点工地现场分项工程名称施工班组设备管道安装组技术交底交底内容：1、组织施工技术人员认真学习设计规定及图纸要求，熟悉国务院颁布的《特种设备安全监察条例》、原劳动部颁发的《压力管道安全监察与管理规定》以及相关技术规范标准等。

2、要求持证工种即焊工、无损检测人员汇总登记表。

3、压力试压时，环境温度不得低于本项目中压力管道各材质要求的最低温度。

如环境温度低于最低温度的，要有措施保证试验的介质不得低于所试的管道材质的最低温度，否则压力试验不得进行。

4、压力表在试验前，应考虑其量程、精度、表盘直径及安装位置等因素，还要有效的校验合格证书。

5、对设计或现场的主动性修改，要按设计单位质保管理手册规定，及时出具有效的设计变更通知书。

6、严格把好材料关，不合格材料不得进场。

7、为保证工程质量，制定施工工资奖惩制度。

8、工程完工，清理现场，邀请质量技术监督部门派人进行验收。

交底人接受交底人审核人工程名称灭菌锅、储气罐及附属管道安装工程交底时间2011年04月03日单位工程名称灭菌锅、储气罐及附属管道安装工程交底地点工地现场分项工程名称灭菌锅、储气罐及附属管道安装工程施工班组设备管道安装组安全交底交底内容及有关事项：（1）施工人员进入施工现场，必须佩带安全帽。

压力管道验收后竣工资料内容（供参考）（本资料装订在册一式三份需加封面及目录，目录页码和内容相符；按顺序装订；竣工图也需三份各留一份）一、告知书二、开工申请报告三、图纸会审纪要或技术交底记录四、监检申请单（需建设单位盖章）五、工程立项审批（如有）及安装合同六、压力管道基本情况1、工程名称2、工程规模3、管道级别4、设计压力、温度及介质5、建设单位名称及工程许可证号6、设计单位名称及设计许可证号7、安装单位名称及安装许可证号8、监理单位名称及监理证号（如有）9、防腐单位名称及防腐资质证号（如有）10、检测单位名称及资格证号（外协）11、管道起始点位置及长度12、管道材料13、执行相关标准号（见图纸）七、施工单位资质（含个人资质）1、安装单位2、监理单位（如有）3、无损检测单位（如有）4、防腐单位（如有）八、施工组织设计（方案）报审表九、合格焊工及探伤人员登记表十、工程材料/构配件和设备报审表十一、主要施工机械设备报审表十二、材料检验及复验记录表十三、焊接工艺指导书（应与现场安装相符）十四、管沟开挖槽记录（埋地管）十五、支脚架安装记录（架空）十六、补偿记录十七、焊接记录十八、单线图（焊口图应有相应的焊工号对应）十九、无损检测布片图（图中焊口号与相片号对应）二十、无损检测报告（如外协还需无损检测委托单）二十一、各工序质量报验单二十二、阀门试压记录二十三、油漆防腐记录二十四、附属设施检查记录（如有压力容器安装，则就有压力容器就位安装记录）二十五、隐蔽工程记录（如有）二十六、阀门、调压箱（柜）检查记录（如有）二十七、通球、压力试验、吹扫方案报审表及记录二十八、强度及气密性检查记录二十九、竣工报告三十、合格证三十一、竣工图（按规定加安装单位竣工章，如无设计变更可直接在设计图上加竣工章即可）注：1、如同时安装两种不同类别的管道，应分别装订竣工资料。

2、各种记录报告时间与安装工艺时间相符（时间程序！！！）。

一份完整的压力管道竣工资料应包括哪些内容（参考）在压力管道竣工时，需要编制一份完整的竣工资料，该资料是管道竣工质量的重要保证。

本文将讨论一份完整的压力管道竣工资料应包括哪些内容。

1. 管道设计图纸及计算书管道设计图纸及计算书是管道建设的基础和依据，竣工资料中必须包含管道设计图纸和计算书。

设计图纸应包括管道示意图、布置图、管道材料清单、管道编号等信息。

计算书应包括管道的设计参数、管道材料规格、管道计算、管道支撑等详细计算。

2. 工艺文件管道竣工资料中应包含相关的工艺文件。

其中包括：焊接记录、探伤报告、热处理记录、压力测试记录、防腐防蚀记录等。

这些记录能够明确管道各部位的施工缺陷及存在的问题，随时帮助对竣工质量进行监管。

3. 设备清单及安装记录竣工资料中应包含相关的设备清单及安装记录，包括各类阀门、法兰、支撑架等设备的种类、规格、材料、安装位置、安装质量等相关的信息。

这些记录是保证管道设备安装质量的重要依据。

4. 施工记录和验收记录管道施工记录和验收记录记录了整个施工过程的各个步骤，以及对管道各个部位的验收。

这些记录能够反映出管道的质量并确保管道的有效运行。

5. 保温、防腐、清洗、试运转文件竣工资料中应当包含管道保温、防腐、清洗以及试运转的相关文件。

例如：管道是否需要保温？保温材料使用和性能，是否需要进行涂层防腐，清洗步骤等，这些信息都会在文件中有所体现。

6. 竣工图纸管道竣工图纸是竣工资料的重要组成部分。

其主要包括施工图、安装图、维护图、设备布置图等，这些图纸反映了管道的实际情况，对于后期维护和保养都是非常重要的依据。

7. 其他相关文件在压力管道竣工中，还可能涉及到其他相关的文件，例如：管道使用说明书、管道维护手册、管道操作规程等。

这些文件帮助了解管道设备的使用、维护、管理等方面的要求，以实现更好的管道运行质量。

一份完整的管道竣工资料质量直接关系到管道的安全运行问题，竣工资料中应当包括以上列举的文件内容。

压力管道竣工资料应包括内容1、提供公司对该项目部的质保体系任命文件，至少应包括项目经理、无损检测责任工程师、焊接责任工程师、热处理责任工程师、质检责任工程师等2、提供管道元件制造厂家制造资质证书复印件；所有管道元件质量证明书和合格证，包括钢管、弯头、三通、大小头、法兰、阀门等；焊材的质量证明书；对于提供的复印件，其上应有经销单位的红章；安装单位对管道元件进行验收的验收报告，对于合金钢管道组成件如钢管、弯头、三通、大小头、法兰、阀门等应有光谱分析报告；阀门试压记录等；并填写附表13、压力管道应根据现场实际情况画出单线图，单线图上应标明受压元件的材质和规格、焊缝位置，焊缝编号（区别现场固定焊的焊缝和预制焊缝）、焊工代号、无损检测方法、局部或者抽样无损检测焊缝的位置、焊缝补焊位置、热处理焊缝位置等，并且能够清楚了反映和追溯管道组成件和支承件；并提供合格焊工一览表（列出姓名、持证项目、有效期、钢印号等）；4、提供管道焊接时组对、焊接、防腐及补口补伤质量检查记录；并填写附表25、提供无损检测人员一览表和资质证书复印件；无损检测报告，应有检测情况汇总表，其中应包括拍片总数及各级底片数量，还应提供返修焊缝的焊接及探伤记录(包括扩探)；若无损检测为分包，该报告应由委托单位无损检测责任工程师签字确认；当有焊缝进行了热处理时，应提供热处理报告和硬度测量记录，如热处理或硬度测量为分包，该报告应由委托单位热处理或理化责任工程师签字确认(按所附的无损检测质量确认表和热处理质量确认表填写确认即可)。

6、提供安装单位与建设单位（或监理单位）已签字确认的压力试验报告；并填写附表37、提供安装单位与建设单位（或监理单位）已签字确认的泄漏性试验报告；并填写附表38、提供清洗、吹扫、防腐记录，吹扫记录中应有吹扫次数、介质、压力、流速、检测方法等参数；并填写附表49、提供与建设单位（或监理单位）的交接验收记录；10、提供正式的有签字盖章的压力管道安装质量证明书（附表5）、压力管道安装汇总表（附表6），管道的级别划分请参照《压力管道安全技术监察规程－工业管道》(TSG D0001-2009)附录A中的定义。

12.24 竣工单线图
竣工单线图的绘制及基本内容说明要求
1.单线图就是将每根管道按照轴侧投影的绘制方法，画成以单线表示的管道空视图。

它在一张图纸上，可以绘制整根管线，也可
绘制一根管线的某一段。

竣工单线图可以作为竣工图。

安装单位可以根据设计的管道平面布置以及立面图绘制成单线图，也可
在设计单线图的基础上，由安装单位改制成竣工单线图。

2.在竣工单线图上，必须要标明每个焊（缝）口的位置及其编号；包括焊缝形式（对焊或是角焊）及固定焊缝。

这些信息都应与
《压力管道安装技术特性表》及《管子组对、焊接记录报告》对应一致。

3.在竣工单线图上，应该标明管线长度，注意水平长度为毫米（mm）单位，高度为米（m）单位。

标明焊（缝）口之间的相对位置。

4.在竣工单线图上，应该标明管件、阀门、法兰等管道组成件件号（其信息应与《压力管道安装技术特性表》及其相关组成件的安
装记录报告一致）及其相对位置。

5.在竣工单线图上，还应该有下列内容：
1）管线号、管线名称、管道材质、管道规格等。

2）管线上的管道组成件名称、数量、规格等。

3）焊缝号与焊工钢印号的对应关系以及是否无损检测及其结果。

4）编制、审核的签字，日期等
5）安装单位的竣工印章。

L-24-1。
