光电二极管 光强 光功率

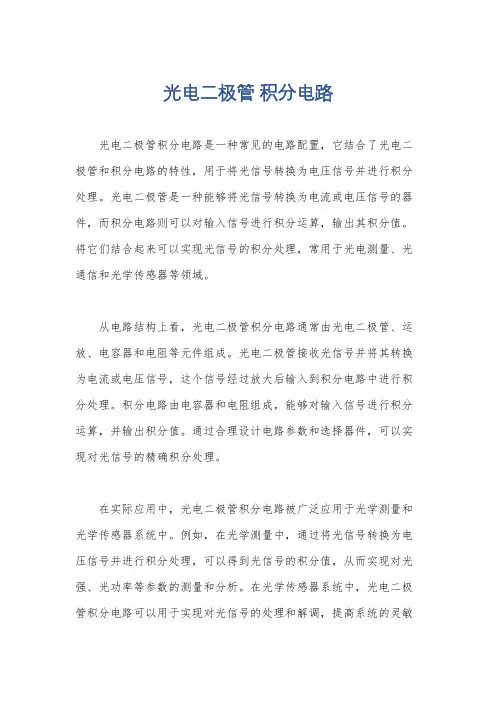

光电二极管积分电路
光电二极管积分电路是一种常见的电路配置，它结合了光电二极管和积分电路的特性，用于将光信号转换为电压信号并进行积分处理。

光电二极管是一种能够将光信号转换为电流或电压信号的器件，而积分电路则可以对输入信号进行积分运算，输出其积分值。

将它们结合起来可以实现光信号的积分处理，常用于光电测量、光通信和光学传感器等领域。

从电路结构上看，光电二极管积分电路通常由光电二极管、运放、电容器和电阻等元件组成。

光电二极管接收光信号并将其转换为电流或电压信号，这个信号经过放大后输入到积分电路中进行积分处理。

积分电路由电容器和电阻组成，能够对输入信号进行积分运算，并输出积分值。

通过合理设计电路参数和选择器件，可以实现对光信号的精确积分处理。

在实际应用中，光电二极管积分电路被广泛应用于光学测量和光学传感器系统中。

例如，在光学测量中，通过将光信号转换为电压信号并进行积分处理，可以得到光信号的积分值，从而实现对光强、光功率等参数的测量和分析。

在光学传感器系统中，光电二极管积分电路可以用于实现对光信号的处理和解调，提高系统的灵敏
度和动态范围。

总的来说，光电二极管积分电路是一种能够将光信号转换为电
压信号并进行积分处理的电路配置，具有广泛的应用前景和重要的
意义。

通过合理设计和应用，可以实现对光信号的精确测量和分析，推动光学技术在各个领域的发展和应用。

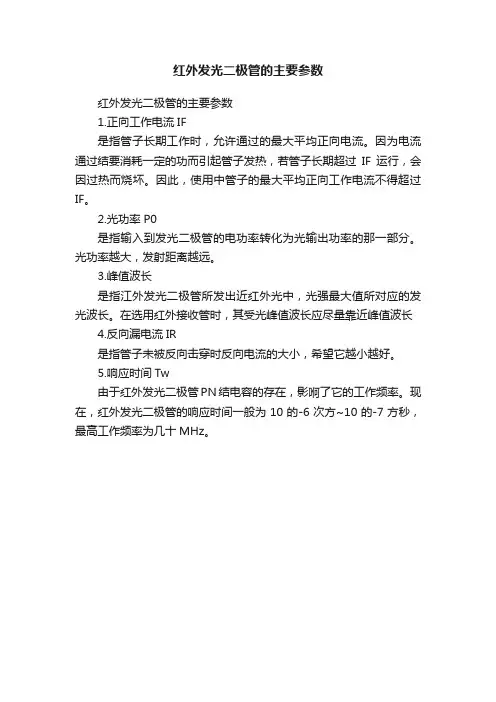

红外发光二极管的主要参数
红外发光二极管的主要参数
1.正向工作电流IF
是指管子长期工作时，允许通过的最大平均正向电流。

因为电流通过结要消耗一定的功而引起管子发热，若管子长期超过IF运行，会因过热而烧坏。

因此，使用中管子的最大平均正向工作电流不得超过IF。

2.光功率P0
是指输入到发光二极管的电功率转化为光输出功率的那一部分。

光功率越大，发射距离越远。

3.峰值波长
是指江外发光二极管所发出近红外光中，光强最大值所对应的发光波长。

在选用红外接收管时，其受光峰值波长应尽量靠近峰值波长
4.反向漏电流IR
是指管子未被反向击穿时反向电流的大小，希望它越小越好。

5.响应时间Tw
由于红外发光二极管PN结电容的存在，影哬了它的工作频率。

现在，红外发光二极管的响应时间一般为10的-6次方~10的-7方秒，最高工作频率为几十MHz。

光电二极管及其放大电路设计引言：光电二极管是一种能够将光信号转换为电信号的器件，广泛应用于光电转换、通信、遥感等领域。

光电二极管通过光电效应实现光信号的转换，而放大电路则能够对光电二极管输出的微弱信号进行放大，提高信号的可靠性和稳定性。

本文将介绍光电二极管的基本原理和构造，并探讨光电二极管放大电路的设计。

一、光电二极管的基本原理光电二极管是一种基于光电效应工作的半导体器件，它的工作原理与普通二极管类似。

当光照射到光电二极管的PN结时，光子的能量被电子吸收，使得电子从价带跃迁到导带，产生电流。

这种光电效应使得光电二极管能够将光信号转换为电信号。

二、光电二极管的构造光电二极管由PN结和外部电路组成。

PN结是由P型半导体和N型半导体组成的结构，形成了一个具有电势垒的界面。

当光照射到PN 结时，光子的能量被电子吸收，使得电子从价带跃迁到导带，形成电流。

外部电路则用于接收和处理光电二极管输出的电信号。

三、光电二极管的放大电路设计为了提高光电二极管输出信号的可靠性和稳定性，常常需要设计放大电路对其进行放大。

光电二极管放大电路主要包括前端放大电路和后端放大电路。

1. 前端放大电路前端放大电路主要用于对光电二极管输出的微弱电信号进行放大和滤波，以提高信号的强度和稳定性。

常用的前端放大电路有共基极放大电路、共射极放大电路和共集电极放大电路等。

这些放大电路能够将光电二极管输出的微弱信号放大到适合后续处理的幅度。

2. 后端放大电路后端放大电路主要用于进一步放大前端放大电路输出的信号，并进行滤波和调理，使得信号能够更好地适应后续电路的要求。

常用的后端放大电路有差动放大电路、共模放大电路和运放放大电路等。

这些放大电路能够进一步放大信号，并对其进行滤波、放大和调理，以满足特定的应用需求。

四、光电二极管及其放大电路的应用光电二极管及其放大电路广泛应用于光电转换、通信、遥感等领域。

在光电转换领域，光电二极管可用于测量光强、光功率、光谱等参数。

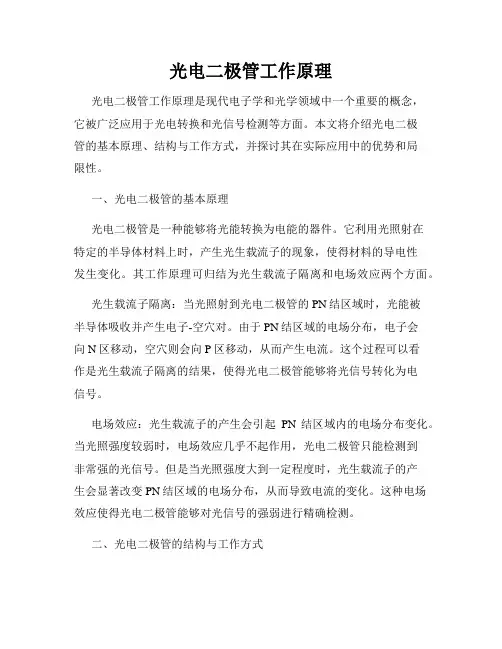

光电二极管工作原理光电二极管工作原理是现代电子学和光学领域中一个重要的概念，它被广泛应用于光电转换和光信号检测等方面。

本文将介绍光电二极管的基本原理、结构与工作方式，并探讨其在实际应用中的优势和局限性。

一、光电二极管的基本原理光电二极管是一种能够将光能转换为电能的器件。

它利用光照射在特定的半导体材料上时，产生光生载流子的现象，使得材料的导电性发生变化。

其工作原理可归结为光生载流子隔离和电场效应两个方面。

光生载流子隔离：当光照射到光电二极管的PN结区域时，光能被半导体吸收并产生电子-空穴对。

由于PN结区域的电场分布，电子会向N区移动，空穴则会向P区移动，从而产生电流。

这个过程可以看作是光生载流子隔离的结果，使得光电二极管能够将光信号转化为电信号。

电场效应：光生载流子的产生会引起PN结区域内的电场分布变化。

当光照强度较弱时，电场效应几乎不起作用，光电二极管只能检测到非常强的光信号。

但是当光照强度大到一定程度时，光生载流子的产生会显著改变PN结区域的电场分布，从而导致电流的变化。

这种电场效应使得光电二极管能够对光信号的强弱进行精确检测。

二、光电二极管的结构与工作方式光电二极管的基本结构由PN结、近电平和金属电极组成。

PN结是光电转换的关键部分，它采用不同材料的半导体层叠而成。

近电平则用于收集和传输光生载流子，以增强光电转换效率。

金属电极则提供外界电压和电流的连接接口。

光电二极管的工作方式可分为两种：正向工作和反向工作。

在正向工作时，PN结的P区连接到正电压，N区连接到负电压，形成正向偏置。

此时，光照射到光电二极管时，光生载流子会在电场力的作用下被隔离并引起电流变化。

而在反向工作时，PN结的P区连接到负电压，N区连接到正电压，形成反向偏置。

此时，光照射到光电二极管时，电流几乎不发生变化。

三、光电二极管的优势和局限性光电二极管具有以下几个优势：1. 高灵敏度：光电二极管能够对光信号进行高效率的转换，使得它在光通信和光传感等领域具有重要应用价值。

发光二极管主要参数与特性LED 是利用化合物材料制成pn 结的光电器件。

它具备pn 结结型器件的电学特性：I-V 特性、C-V 特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。

1、LED 电学特性1.1 I-V 特性 表征LED 芯片pn 结制备性能主要参数。

LED 的I-V 特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之为高接触电阻。

如左图：(1) 正向死区：（图oa 或oa ′段）a 点对于V 0为开启电压，当V ＜Va ，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R 很大；开启电压对于不同LED 其值不同，GaAs 为1V ，红色GaAsP 为1.2V ，GaP 为1.8V ，GaN 为2.5V 。

（2）正向工作区：电流I F 与外加电压呈指数关系I F = I S (e qV F /KT–1) -------------------------I S 为反向饱和电流 。

V ＞0时，V ＞V F 的正向工作区I F 随V F 指数上升 I F = I S e qV F /KT（3）反向死区 ：V ＜0时pn 结加反偏压 V= - V R 时，反向漏电流I R （V= -5V ）时，GaP 为0V ，GaN 为10uA 。

（4）反向击穿区 V ＜- V R ，V R 称为反向击穿电压；V R 电压对应I R为反向漏电流。

当反向偏压一直增加使V ＜- V R 时，则出现I R 突然增加而出现击穿现象。

由于所用化合物材料种类不同，各种LED 的反向击穿电压V R 也不同。

1.2 C-V 特性鉴于LED 的芯片有9×9mil (250×250um)，10×10mil ，11×11mil (280×280um)，12×12mil(300×300um)，故pn 结面积大小不一，使其结电容（零偏压）C ≈n+pf 左右。

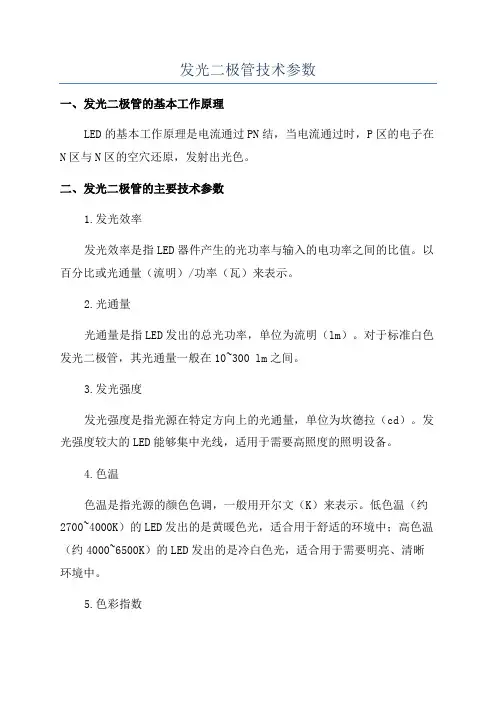

发光二极管技术参数一、发光二极管的基本工作原理LED的基本工作原理是电流通过PN结，当电流通过时，P区的电子在N区与N区的空穴还原，发射出光色。

二、发光二极管的主要技术参数1.发光效率发光效率是指LED器件产生的光功率与输入的电功率之间的比值。

以百分比或光通量（流明）/功率（瓦）来表示。

2.光通量光通量是指LED发出的总光功率，单位为流明（lm）。

对于标准白色发光二极管，其光通量一般在10~300 lm之间。

3.发光强度发光强度是指光源在特定方向上的光通量，单位为坎德拉（cd）。

发光强度较大的LED能够集中光线，适用于需要高照度的照明设备。

4.色温色温是指光源的颜色色调，一般用开尔文（K）来表示。

低色温（约2700~4000K）的LED发出的是黄暖色光，适合用于舒适的环境中；高色温（约4000~6500K）的LED发出的是冷白色光，适合用于需要明亮、清晰环境中。

5.色彩指数色彩指数（Ra）是评价LED发光质量的指标，用于判断光源输出与自然光的颜色相似度。

最高的Ra值为100，而标准LED的Ra值通常为70~80，越接近100的LED色彩还原能力越好。

6.电压与电流LED的工作电压一般在1.8~3.6伏特之间，而标准电流通常为10~20毫安。

不同颜色、不同功率的LED具有不同的电压和电流要求。

7.寿命8.发光角度发光角度是指光通量的分布范围，也称为光束角。

不同的LED具有不同的发光角度，从20度到160度不等。

9.漏电流漏电流是指LED在正常工作状态下产生的电流泄露。

发光二极管的漏电流通常在几微安至几毫安之间。

10.尺寸LED的尺寸是指其外形大小，一般用毫米来表示。

常见的LED有3mm、5mm和SMD封装等。

以上是一些发光二极管的主要技术参数，这些参数在选择和应用LED时需要考虑。

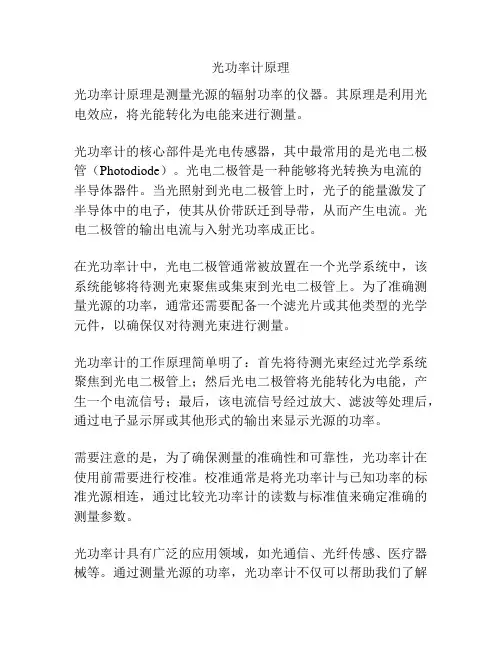

光功率计原理
光功率计原理是测量光源的辐射功率的仪器。

其原理是利用光电效应，将光能转化为电能来进行测量。

光功率计的核心部件是光电传感器，其中最常用的是光电二极管（Photodiode）。

光电二极管是一种能够将光转换为电流的
半导体器件。

当光照射到光电二极管上时，光子的能量激发了半导体中的电子，使其从价带跃迁到导带，从而产生电流。

光电二极管的输出电流与入射光功率成正比。

在光功率计中，光电二极管通常被放置在一个光学系统中，该系统能够将待测光束聚焦或集束到光电二极管上。

为了准确测量光源的功率，通常还需要配备一个滤光片或其他类型的光学元件，以确保仅对待测光束进行测量。

光功率计的工作原理简单明了：首先将待测光束经过光学系统聚焦到光电二极管上；然后光电二极管将光能转化为电能，产生一个电流信号；最后，该电流信号经过放大、滤波等处理后，通过电子显示屏或其他形式的输出来显示光源的功率。

需要注意的是，为了确保测量的准确性和可靠性，光功率计在使用前需要进行校准。

校准通常是将光功率计与已知功率的标准光源相连，通过比较光功率计的读数与标准值来确定准确的测量参数。

光功率计具有广泛的应用领域，如光通信、光纤传感、医疗器械等。

通过测量光源的功率，光功率计不仅可以帮助我们了解
光源的特性和性能，还可以进行光学元件的性能测试和质量控制。

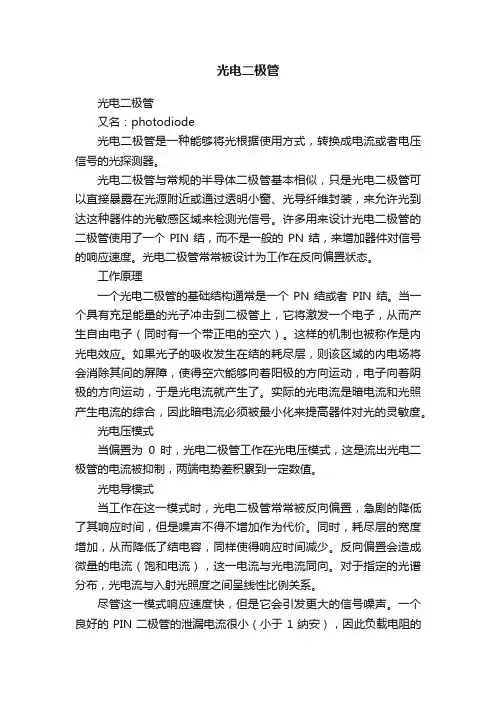

光电二极管又名：photodiode光电二极管是一种能够将光根据使用方式，转换成电流或者电压信号的光探测器。

光电二极管与常规的半导体二极管基本相似，只是光电二极管可以直接暴露在光源附近或通过透明小窗、光导纤维封装，来允许光到达这种器件的光敏感区域来检测光信号。

许多用来设计光电二极管的二极管使用了一个PIN结，而不是一般的PN结，来增加器件对信号的响应速度。

光电二极管常常被设计为工作在反向偏置状态。

工作原理一个光电二极管的基础结构通常是一个PN结或者PIN结。

当一个具有充足能量的光子冲击到二极管上，它将激发一个电子，从而产生自由电子（同时有一个带正电的空穴）。

这样的机制也被称作是内光电效应。

如果光子的吸收发生在结的耗尽层，则该区域的内电场将会消除其间的屏障，使得空穴能够向着阳极的方向运动，电子向着阴极的方向运动，于是光电流就产生了。

实际的光电流是暗电流和光照产生电流的综合，因此暗电流必须被最小化来提高器件对光的灵敏度。

光电压模式当偏置为0时，光电二极管工作在光电压模式，这是流出光电二极管的电流被抑制，两端电势差积累到一定数值。

光电导模式当工作在这一模式时，光电二极管常常被反向偏置，急剧的降低了其响应时间，但是噪声不得不增加作为代价。

同时，耗尽层的宽度增加，从而降低了结电容，同样使得响应时间减少。

反向偏置会造成微量的电流（饱和电流），这一电流与光电流同向。

对于指定的光谱分布，光电流与入射光照度之间呈线性比例关系。

尽管这一模式响应速度快，但是它会引发更大的信号噪声。

一个良好的PIN二极管的泄漏电流很小（小于1纳安），因此负载电阻的约翰逊&mid dot;奈奎斯特噪声（Johnson–Nyqu ist noise）会造成较大的影响。

其他工作模式雪崩光电二极管具有和常规光电二极管相似的结构，但是需要高得多的反向偏置电压。

这将允许光照产生的载流子通过雪崩击穿大量增加，在光电二极管内部产生内部增益，从而进一步改善器件的响应率。

光电二极管是一种用于将光信号转换为电信号的器件，其在现代电子技术领域有着广泛的应用。

光电二极管基本工作原理是在光照射下产生电流，从而改变电阻，使得电压输出发生变化。

具体来说，光电二极管有光输出低电平无光输出高电平的特性，这一特性使得它在光敏电路中被广泛应用。

以下就光电二极管的工作原理、特性以及应用进行详细介绍：一、光电二极管的工作原理1. 光电二极管利用半导体材料的光电效应来产生电流。

当光照射到光电二极管上时，光子能量会被半导体材料吸收，激发其中的电子，使得电子从价带跃迁到导带，从而在外加电压的作用下产生电流。

2. 光电二极管通常由P-N结构构成，当光照射到P-N结的P区时，产生电子-空穴对，从而引起电流的变化。

二、光电二极管的特性1. 光电二极管具有快速的响应速度。

由于光电二极管利用光信号直接产生电流，因此其响应速度非常快，能够满足各种高速信号的需求。

2. 光电二极管的灵敏度较高。

光电二极管对光的响应灵敏度较高，能够捕捉到微弱的光信号，并将其转换为电信号输出。

3. 光电二极管的输出特性。

根据光照强度的不同，光电二极管的输出电压也有所不同。

在有光照射的情况下，光电二极管的输出电压较低，而无光照射时，其输出电压较高。

三、光电二极管的应用1. 光电传感器。

光电二极管常被用于光电传感器中，通过光电二极管对光信号的敏感特性，可以实现对于光信号的捕捉和测量，广泛应用于光电开关、光电计数器等领域。

2. 光通信。

光电二极管也被广泛应用于光通信领域，通过将光信号转换为电信号，实现了光通信系统中的信号检测和接收。

3. 光电显示。

光电二极管还可以用于光电显示器件中，通过其对光信号的转换作用，实现了光电显示应用。

总结：光电二极管具有光输出低电平无光输出高电平的特性，这一特性使得其在光敏电路中有着广泛的应用，包括光电传感器、光通信、光电显示等领域。

随着现代电子技术的不断发展，光电二极管的应用前景将更加广阔。

光电二极管（Photodiode）是一种用于将光信号转换为电信号的器件，其在现代电子技术领域具有极其广泛的应用。

光电二极管光电二极管又名：photodiode光电二极管是一种能够将光根据使用方式，转换成电流或者电压信号的光探测器。

光电二极管与常规的半导体二极管基本相似，只是光电二极管可以直接暴露在光源附近或通过透明小窗、光导纤维封装，来允许光到达这种器件的光敏感区域来检测光信号。

许多用来设计光电二极管的二极管使用了一个PIN结，而不是一般的PN结，来增加器件对信号的响应速度。

光电二极管常常被设计为工作在反向偏置状态。

工作原理一个光电二极管的基础结构通常是一个PN结或者PIN结。

当一个具有充足能量的光子冲击到二极管上，它将激发一个电子，从而产生自由电子（同时有一个带正电的空穴）。

这样的机制也被称作是内光电效应。

如果光子的吸收发生在结的耗尽层，则该区域的内电场将会消除其间的屏障，使得空穴能够向着阳极的方向运动，电子向着阴极的方向运动，于是光电流就产生了。

实际的光电流是暗电流和光照产生电流的综合，因此暗电流必须被最小化来提高器件对光的灵敏度。

光电压模式当偏置为0时，光电二极管工作在光电压模式，这是流出光电二极管的电流被抑制，两端电势差积累到一定数值。

光电导模式当工作在这一模式时，光电二极管常常被反向偏置，急剧的降低了其响应时间，但是噪声不得不增加作为代价。

同时，耗尽层的宽度增加，从而降低了结电容，同样使得响应时间减少。

反向偏置会造成微量的电流（饱和电流），这一电流与光电流同向。

对于指定的光谱分布，光电流与入射光照度之间呈线性比例关系。

尽管这一模式响应速度快，但是它会引发更大的信号噪声。

一个良好的PIN二极管的泄漏电流很小（小于1纳安），因此负载电阻的约翰逊&mid dot;奈奎斯特噪声（Johnson–Nyqu ist noise）会造成较大的影响。

其他工作模式雪崩光电二极管具有和常规光电二极管相似的结构，但是需要高得多的反向偏置电压。

这将允许光照产生的载流子通过雪崩击穿大量增加，在光电二极管内部产生内部增益，从而进一步改善器件的响应率。

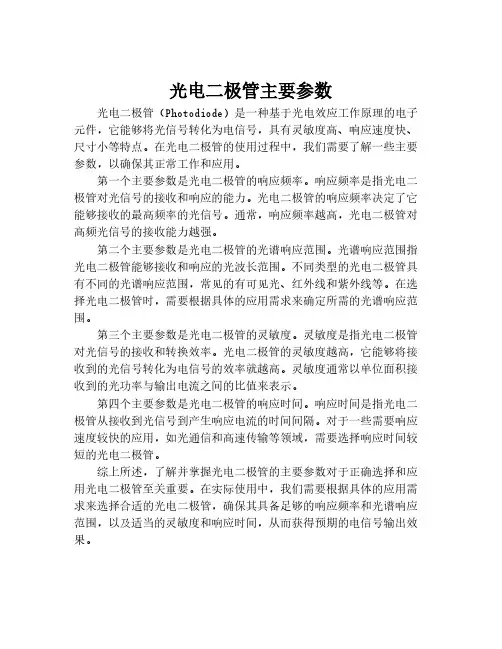

光电二极管主要参数
光电二极管（Photodiode）是一种基于光电效应工作原理的电子元件，它能够将光信号转化为电信号，具有灵敏度高、响应速度快、尺寸小等特点。

在光电二极管的使用过程中，我们需要了解一些主要参数，以确保其正常工作和应用。

第一个主要参数是光电二极管的响应频率。

响应频率是指光电二极管对光信号的接收和响应的能力。

光电二极管的响应频率决定了它能够接收的最高频率的光信号。

通常，响应频率越高，光电二极管对高频光信号的接收能力越强。

第二个主要参数是光电二极管的光谱响应范围。

光谱响应范围指光电二极管能够接收和响应的光波长范围。

不同类型的光电二极管具有不同的光谱响应范围，常见的有可见光、红外线和紫外线等。

在选择光电二极管时，需要根据具体的应用需求来确定所需的光谱响应范围。

第三个主要参数是光电二极管的灵敏度。

灵敏度是指光电二极管对光信号的接收和转换效率。

光电二极管的灵敏度越高，它能够将接收到的光信号转化为电信号的效率就越高。

灵敏度通常以单位面积接收到的光功率与输出电流之间的比值来表示。

第四个主要参数是光电二极管的响应时间。

响应时间是指光电二极管从接收到光信号到产生响应电流的时间间隔。

对于一些需要响应速度较快的应用，如光通信和高速传输等领域，需要选择响应时间较短的光电二极管。

综上所述，了解并掌握光电二极管的主要参数对于正确选择和应用光电二极管至关重要。

在实际使用中，我们需要根据具体的应用需求来选择合适的光电二极管，确保其具备足够的响应频率和光谱响应范围，以及适当的灵敏度和响应时间，从而获得预期的电信号输出效果。

光电开关增益计算公式光电开关增益计算公式背景介绍：光电开关是一种基于光电效应的电子元器件，可以将光信号转换为电信号或反之，广泛应用于自动化控制系统和光电检测领域。

对于光电开关的性能评估和设计，其中一个重要的参数就是增益，用于描述光电开关的灵敏度和信号放大能力。

1. 增益的定义在光电开关中，增益指的是输出信号与输入光功率之间的比值。

增益越大，表示光电开关对输入光信号的响应越敏感，输出信号的变化幅度也会更大。

2. 增益计算公式光电开关的增益计算公式可以通过以下方式进行推导：增益= Δ输出信号/ Δ输入光功率其中，Δ表示变化量的意思。

对于一段光纤或者光电二极管的增益计算，可以使用以下公式：增益 = 载波信号电流 / 光电二极管的光功率具体计算公式可能因光电开关的类型和电路结构而有所不同，下面分别举例说明。

光纤光电开关光纤光电开关是一种常见的光电开关类型，用于光电信号的传输和检测。

其增益计算公式如下：增益 = 接收到的光功率 / 发送光功率例如，如果一个光纤光电开关的发送光功率为5mW，接收到的光功率为2mW，则增益为：增益 = 2mW / 5mW =光电二极管光电二极管是一种常用的光电开关元件，用于将光信号转换为电信号。

其增益计算公式如下：增益 = 光电流 / 光功率例如，如果一个光电二极管的光电流为10mA，光功率为5mW，则增益为：增益 = 10mA / 5mW = 23. 总结增益是评估光电开关性能的重要指标，可用于描述光电开关的灵敏度和信号放大能力。

本文通过推导和举例，介绍了光纤光电开关和光电二极管的增益计算公式。

在实际应用中，根据具体的光电开关类型和电路结构，可以根据以上公式进行增益的计算和评估。

4. 光电开关的增益补偿在实际应用中，光电开关的增益可能会受到一些外界因素的影响，如温度变化、光源衰减等。

为了保证光电开关的准确性和稳定性，有时需要进行增益补偿。

温度补偿温度是导致光电开关增益变化的一个重要因素。

光电二极管主要参数
摘要：
一、光电二极管的概念与分类
二、光电二极管的主要参数
1.波长
2.光强或光通量
3.角度
4.额定正向电流If 及相应正向电压Vf
5.反向漏电流Ir
6.最大允许结温
7.封装热阻
三、光电二极管的应用场景
四、总结
正文：
光电二极管是一种能够将光信号转换为电信号的半导体器件，广泛应用于各种光电设备中。

根据半导体材料的不同，光电二极管可分为锗二极管和硅二极管等。

从结构上分，有点接触型、面接触型和平面型二极管等。

光电二极管的主要参数包括波长、光强或光通量、角度、额定正向电流If 及相应正向电压Vf、反向漏电流Ir、最大允许结温和封装热阻等。

波长和光强是描述光电二极管发光特性的重要参数，角度则决定了光电二极管的发散角度。

额定正向电流If 和正向电压Vf 是描述光电二极管的导通特性的参数，
反向漏电流Ir 则描述了光电二极管的反向特性。

最大允许结温和封装热阻则是描述光电二极管的耐热特性的参数。

光电二极管广泛应用于通信、医疗、显示以及工业加工等领域。

例如，在通信领域，光电二极管可用于光纤通信，将光信号转换为电信号进行传输。

在医疗领域，光电二极管可用于光电传感器，实现对生物信号的检测。

在显示领域，光电二极管可用于LED 显示屏，实现对图像的显示。

在工业加工领域，光电二极管可用于激光器，实现对材料的加工。

综上所述，光电二极管作为一种重要的光电器件，具有广泛的应用场景，其性能参数对于其应用效果具有重要影响。

光电二极管的工作条件光电二极管是一种可以将光能转化为电能的半导体元件。

它广泛应用在光电子技术领域中，常常被用来接收、检测和放大光信号。

但是，在使用光电二极管的时候，我们必须满足一定的工作条件。

下面就针对这一点详细介绍。

1. 光照强度光照强度是指照到光电二极管上的光强度，显然，当光照强度越大时，光电二极管输出的电信号也越大。

因此，在实际应用中，需要根据不同的使用场合，针对不同的光照强度进行相应的调节，以保证光电二极管的工作效果达到最佳。

2. 工作温度光电二极管是一种半导体元器件，其输出电流与温度有很大的关系。

一般来说，当工作温度升高时，光电二极管的输出电流会降低，反之则会增加。

通常情况下，光电二极管的工作温度范围在-25℃~85℃之间。

在实际应用中，需要根据使用环境的实际情况，选择合适的工作温度范围。

3. 正极电压正极电压是指光电二极管的正极(阳极)所接到的电压值，它是影响光电二极管输出电流的重要因素之一。

一般来说，当正极电压过高时，光电二极管的输出电流也会随之增大，但是如果电压过高则会导致元器件烧坏。

因此，要根据具体的电路方案和工作环境，选择适当的正极电压值，以保证光电二极管的正常工作。

4. 元器件损坏在实际应用过程中，光电二极管很容易因过电压、过电流等因素而出现损坏，这不仅会造成工作效率下降，更可能会直接导致元器件损坏。

因此，在使用光电二极管时，一定要注意周围情况以保证元器件的安全使用，避免出现不必要的损坏。

总之，光电二极管工作的条件有很多方面需要注意，需要我们在实际应用过程中认真进行各项考虑，以确保其有效工作，达到最佳效果。

只有合理使用和合理设计，才能在光电子技术领域中取得更加优异的应用效果。

光电二极管（Photo-Diode）和普通二极管一样，也是由一个PN结组成的半导体器件，也具有单方向导电特性。

但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。

原理：普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。

光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。

光的强度越大，反向电流也越大。

光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。

PN型特性：优点是暗电流小，一般情况下，响应速度较低。

用途：照度计、彩色传感器、光电三极管、线性图像传感器、分光光度计、照相机曝光计。

PIN型特性：缺点是暗电流大，因结容量低，故可获得快速响应。

用途：高速光的检测、光通信、光纤、遥控、光电三极管、写字笔、传真。

检测方法①电阻测量法用万用表1k挡。

光电二极管正向电阻约10MΩ左右。

在无光照情况下，反向电阻为∞时，这管子是好的(反向电阻不是∞时说明漏电流大)；有光照时，反向电阻随光照强度增加而减小，阻值可达到几kΩ或1kΩ以下，则管子是好的；若反向电阻都是∞或为零，则管子是坏的。

②电压测量法用万用表1V档。

用红表笔接光电二极管“+”极，黑表笔接“—”极，在光照下，其电压与光照强度成比例，一般可达0．2—0．4V。

③短路电流测量法用万用表50μA档。

用红表笔接光电二极管“+”极，黑表笔接“—”极，在白炽灯下(不能用日光灯)，随着光照增强，其电流增加是好的，短路电流可达数十至数百μA。

主要技术参数：1.最高反向工作电压；2.暗电流；dark current 也称无照电流光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。

PIN光电二极管的原理及主要应用1. PIN光电二极管的原理PIN光电二极管是一种特殊的光电二极管，它的结构由P区、I区和N区组成。

光电二极管的P区和N区之间夹着一层Intrinsic（I）区，这个I区通常是一个高电阻的半导体材料。

1.1 P区和N区的作用P区和N区是PIN光电二极管的两个极性区域，它们在光电二极管工作中起着重要的作用。

•P区：P区富余P型材料，其中掺杂了大量的电子空穴，当光线照射到P区时，光子被吸收，产生电子空穴对，使得P区中产生电流。

•N区：N区富余N型材料，其中掺杂了大量的自由电子，在外加正向电压下，N区的自由电子被吸引到P区，形成电流。

1.2 I区的作用I区是PIN光电二极管的关键部分，它是一个高电阻的半导体区域。

I区的宽度对于光电二极管的灵敏度具有重要的影响。

当光线照射到I区时，产生的光生电子空穴对将漂移到P区和N区，并在I区中产生电流。

2. PIN光电二极管的主要应用PIN光电二极管具有广泛的应用领域，以下是一些主要的应用。

2.1 光通信PIN光电二极管在光通信中扮演着重要的角色。

它可以用于接收光信号，将光信号转换为电信号。

通过调制光信号的强度和频率，可以实现光信号的传输和调制。

PIN光电二极管具有快速响应时间、高灵敏度和低噪声等特点，使其在光通信中得到广泛应用。

2.2 光测量PIN光电二极管可以用于各种光测量应用。

它可以用来测量光强度、光功率、光谱分析等。

通过将光信号转换为电信号，可以对光进行精确测量和分析。

PIN光电二极管的高灵敏度和快速响应时间使其成为光测量领域的理想选择。

2.3 光能检测由于PIN光电二极管对光的敏感性和灵敏度，它可以用于太阳能电池以及其他光能检测应用。

光能的转换和检测是光电二极管的重要应用之一。

2.4 显微镜成像PIN光电二极管在显微镜成像中也有广泛的应用。

它可以用于显微镜中的光敏探测器，将光信号转换为电信号，从而实现显微镜成像。

PIN光电二极管的高灵敏度和快速响应时间使其成为显微镜成像的理想探测器。

技术研发TECHNOLOGY AND MARKETVol.23, No.12,2016光电二极管的工作原理及应用特性分析胡静(贵州职业技术学院，贵州贵阳550023)摘要：光电二极管是一种重要的光伏探测器件，详细分析了它的工作原理和伏安特性，并简要介绍了它的应用。

关键词：光伏效应；光电二极管；伏安特性；应用doi：10.3969/j.issn.1006 - 8554. 2016. 12.0151光电二极管的工作原理光照射到半导体时，如果入射光子的能量E小于半导体的 禁带宽度Eg，光会透射过此物质，半导体表现为透明状;反之，光子将被半导体吸收，光子流和半导体内的电子相互作用，从 而改变电子的能量状态，引起各种电学效应，统称为光子效应。

P型半导体和N型半导体接触时会产生PN结，又称为空 间电荷区、势垒区等，这些空间电荷在结区形成了一个从N区指向P区的电场，称为内建电场。

PN结开路时(零偏状态），在 热平衡下，由于浓度梯度而产生的扩散电流与由于内电场作用 而产生的漂移电流相互抵消，总电流为零，也就是说没有净电 流流过PN结。

这时如果有光辐射到半导体上，且E> E g，光子 将被吸收，光子流强度随着深入半导体材料的距离指数衰减。

定义单位距离内所吸收的相对光子数为吸收系数a它是入射 光能和禁带宽度的函数。

随着入射光能增加吸收系数迅速增 大，以至于在半导体表面很薄的一层内光能就被完全吸收。

以娃为例，如果入射光波长\ = 1.0 ，则对应的吸收系数a= 102cm-1，可以算出入射光子流被吸收90%处的距离是0.23 mm;如果人=0. 5 jxm，则对应的吸收系数a。

104cm_1，入射光子流被吸收90%处的距离是2.3 jxm，表明光的吸收实 际上集中在半导体很薄的表层内。

光辐射到半导体时，入射光子流与价电子相互作用，把电 子激发到导带，在价带里产生空穴，形成电子一空穴对，称为非 平衡载流子或过剩少子，其产生率与光强有关。

发光二极管LED技术参数集1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。

超过此值，LED发热、损坏。

（2）最大正向直流电流IFm：允许加的最大的正向直流电流。

超过此值可损坏二极管。

（3）最大反向电压VRm：所允许加的最大反向电压。

超过此值，发光二极管可能被击穿损坏。

（4）工作环境topm:发光二极管可正常工作的环境温度范围。

低于或高于此温度范围，发光二极管将不能正常工作，效率大大降低。

2．电参数的意义(1)正向工作电流If：它是指发光二极管正常发光时的正向电流值。

在实际使用中应根据需要选择IF在0.6·IFm以下。

(2)正向工作电压VF：参数表中给出的工作电压是在给定的正向电流下得到的。

一般是在IF=20mA时测得的。

发光二极管正向工作电压VF在1.4~3V。

在外界温度升高时，VF将下降。

(3)V-I特性：发光二极管的电压与电流的关系在正向电压正小于某一值（叫阈值）时，电流极小，不发光。

当电压超过某一值后，正向电流随电压迅速增加，发光。

由V-I曲线可以得出发光管的正向电压，反向电流及反向电压等参数。

正向的发光管反向漏电流IR<10μA以下。

LED的分类1．按发光管发光颜色分按发光管发光颜色分，可分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。

另外，有的发光二极管中包含二种或三种颜色的芯片。

根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。

散射型发光二极管和达于做指示灯用。

2．按发光管出光面特征分按发光管出光面特征分圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。

圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm及φ20mm 等。

国外通常把φ3mm的发光二极管记作T-1；把φ5mm的记作T-1（3/4）；把φ4.4mm的记作T-1（1/4）。
