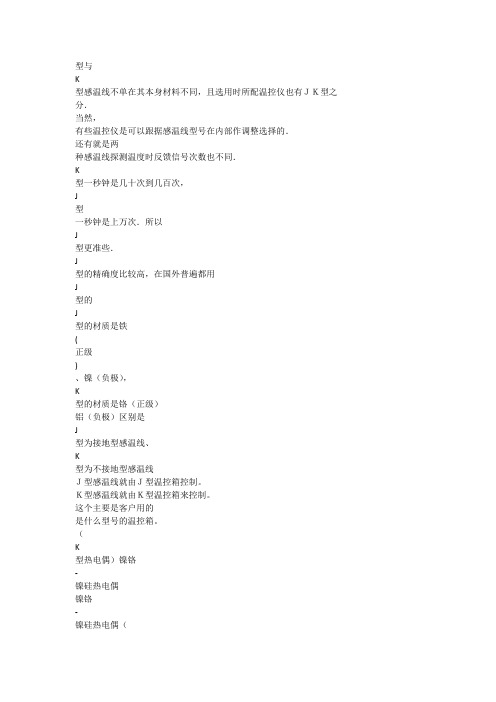

热电偶感温线作用

感温探头的工作原理一、引言感温探头作为一种常见的温度测量设备，在各个领域中得到广泛应用。

本文将深入探讨感温探头的工作原理。

二、感温探头的分类感温探头可以根据其测量原理和结构特点进行分类。

常见的感温探头类型包括热电偶、热电阻、热敏电阻和红外感温探头等。

2.1 热电偶热电偶是基于热电效应工作的温度测量装置。

它由两种不同金属导线组成，形成热电偶回路，当两个连接点处于不同温度时，就会产生热电动势。

通过测量热电动势的大小，可以确定温度。

2.2 热电阻热电阻是利用材料的电阻随温度变化的特性进行温度测量的装置。

热电阻的工作原理是通过测量在电阻上通过的电流和电阻的电压降，进而计算出温度。

2.3 热敏电阻热敏电阻也是一种利用材料电阻随温度变化的特性进行温度测量的装置。

它采用热敏材料制成，当温度变化时，电阻值会发生变化，通过测量电阻值的变化，可以得知温度的变化。

2.4 红外感温探头红外感温探头是一种利用物体发射的红外辐射能量与温度之间的关系进行测温的装置。

它通过接收物体发出的红外辐射，并将其转化为温度信号。

三、感温探头的工作原理不同类型的感温探头具有不同的工作原理，下面将分别讨论各种感温探头的工作原理。

3.1 热电偶的工作原理热电偶的工作原理基于热电效应。

当热电偶的两个连接点处于不同温度时，两种不同金属导线间会产生热电动势。

这是由于两个导线的电子在温度差的作用下，由高温一侧向低温一侧流动，形成电流。

通过测量电流和热电动势，可以计算出温度差。

3.2 热电阻的工作原理热电阻的工作原理是利用材料的电阻随温度变化而变化。

常见的热电阻材料有铂、镍、铜等。

当温度变化时，热电阻材料的电阻值也会发生变化。

通过测量电阻的变化，可以得知温度的变化。

3.3 热敏电阻的工作原理热敏电阻的工作原理与热电阻类似，也是利用材料的电阻随温度变化而变化。

不同的是，热敏电阻采用热敏材料制成，这种材料在温度变化时，电阻值会随之变化。

通过测量电阻的变化，可以推算出温度的变化。

型热电偶感温线安全操作及保养规程热电偶感温线是一种常见的温度测量仪器，用于在高温环境下测量物体的温度。

而型热电偶感温线作为一种种类繁多的热电偶，具有较高的精度和稳定性，所以在许多场合被广泛应用。

不过，使用热电偶感温线时也需要注意一些安全操作和保养规程，以保证其正确、准确且安全地运行。

操作前的准备在使用型热电偶感温线之前，必须确保其与测量系统连接正确。

先将热电偶的插座插入仪器的插座上，并将另一端的检测头与被测对象接触。

如果使用过程中需要更换热电偶，则需首先关闭电源并将仪器关闭。

在操作热电偶时，需要穿上适当的防静电工作服，这将有助于防止静电干扰和保护设备。

同时，在搬动热电偶时也需要注意轻拿轻放，避免碰撞、摔落等损坏操作或设备。

操作注意事项在使用型热电偶感温线时，需要注意以下几点：1. 避免接近电场干扰型热电偶感温线是一种高灵敏度的检测器件，容易受到电场等干扰。

在操作时，应避免操作在高电磁场或强电场周围，以防止误测。

同时，也应保持插头和插座清洁，并避免插头和插座腐蚀，以确保信号传输准确。

2. 避免潮湿和高温干扰型热电偶感温线对潮湿和高温都非常敏感，因此在操作时应尽量避免放置在潮湿的环境中，以及避免过高温度的影响。

如果在潮湿的环境中工作，可以使用防潮箱等防潮设备，避免热电偶被潮湿影响。

3. 注意操作过程中的连接尽量一对一在操作过程中，避免一根感温线同时与多个连接端发生连接（例如：信号采样器/传感器/光电隔离/稳压电源）操作。

并且，当连接完成后应仔细检查每一对连接端是否连接正确，并作必要的手动复检。

保养规程合理的保养规程将有助于提高型热电偶感温线的使用寿命，确保其性能稳定、准确可靠地运行。

以下是一些常见的保养规程：1. 定期清洁热电偶定期清洁热电偶检测头可以确保其感受到更好；同时，清洁可以避免我们在测量时感受到的温度偏差。

使用清洁软布轻轻擦拭热电偶，但一定要小心轻柔，以避免损坏绝缘层。

2. 定期检查并校准热电偶检查和校准热电偶可以确保其准确、稳定地运行。

课程设计说明书热电偶温度传感器学院名称：机械学院专业班级：测控 0802学生姓名：李静指导教师姓名：鲍丙好指导教师职称：教授2011 年 1 月目录前言 (3)第一章基本原理 (4)1.1热电效应及其工作定律 (4)1.2 热电偶材料 (5)1.3 电路结构设计 (6)第二章测量数据与分析 (8)第三章热电偶温度传感器课程设计总结 (11)第四章致谢 (12)参考文献 (13)前言传感器作为测控系统中对象信息的入口，它在现代化事业中的重要性已越益为人们所认识。

随着“信息时代”的到来，国内外已将传感器技术列为优先发展的科技领域之一。

传感器技术是以传感器为核心论述其内涵，外延的科学；也是一门涉及测量技术，功能材料，微电子技术，精密与微细加工技术，信息处理技术和计算机技术等相互结合形成的密集型综合技术。

热电式传感器是利用转换元件电磁参量岁温度变化的特性，对温度和温度有关的参量进行检测的装置。

其中将温度变化转化为电阻变化的称为热电阻传感器；将温度变化转换为热电势变化的称为热电偶传感器。

这两种热电式传感器在工业生产和科学研究工作中已得到广泛使用，并有相应的定型仪表可供选用，以实现温度检测的显示和记录。

本次的课程设计是热电偶温度传感器，热电偶传感器是目前测温度中应用最广泛的热电式传感器，具有结构简单，制造方便，测温范围宽，热惯性小，准确度高，输出信号便于远传等优点。

设计要求：制作出热电偶传感器的信号处理电路，热电偶信号直流放大电路。

将输出信号送入液晶显示器，是液晶显示器的温度为被测温度。

第一章基本原理1.1热电效应及其工作定律1.热点效应将两种不同性质的导体A、B组成闭合回路，若节点（1）、（2）处于不同的温度时，两者之间将产生一热电势，在回路中形成一定大小的电流，这种现象称为热电效应。

分析表明，热电效应产生的热电势有接触电势和温差电势两部分组成。

图（1-1）两种金属接触在一起时，由于不同导体的自由电子密度不同，在结点处就会发生电子迁移扩散，当扩散达到平衡时，在两种金属的接触处形成电势，称为接触电势。

热电偶型感温电缆和感温电缆的区别概述说明1. 引言1.1 概述热电偶型感温电缆和普通感温电缆是常见的测量温度变化的装置，用于不同领域的温度监测。

虽然它们都可以用于测量温度，但是在工作原理、测量精度和适用范围上存在一些区别。

1.2 文章结构本文将首先介绍热电偶型感温电缆的原理和结构，包括其工作原理以及构成要素。

接下来，我们将概述普通感温电缆的基本原理和结构，并介绍不同类型的普通感温电缆。

然后，我们将重点比较热电偶型感温电缆与普通感温电缆在工作原理、测量精度和适用范围等方面的差异。

最后，我们将总结热电偶型感温电缆和普通感温电缆各自的特点和适用场景，并探讨未来发展方向和应用前景。

1.3 目的本文旨在帮助读者更好地了解热电偶型感温电缆与普通感温电缆之间的区别，以便在实际应用中选择合适的温度测量设备。

通过比较它们的工作原理、测量精度和适用范围等方面的差异，读者将能够更好地理解这两种感温电缆的特点和优势，并能够根据具体需求做出明智的选择。

2. 热电偶型感温电缆:热电偶型感温电缆是一种通过热电偶原理来感测温度的特殊类型的感温电缆。

它由两种不同金属材料组成的导线构成，这两种金属之间形成了一对热电偶。

当其中一个接头暴露在被测介质中时，可以通过测量接头处的温差来确定介质的温度。

2.1 热电偶原理:热电偶原理基于温度和电动势之间的关系。

根据塔芙特定律，当两个不同金属点与其连接点存在温度差时，将会在连接点产生一个由他们之间的材料差异引起的电压。

这就是所谓的热电效应。

利用这个原理，我们可以使用热电偶来进行温度测量。

2.2 感温电缆结构与工作原理:热电偶型感温电缆通常由两根不同金属导线绞合而成，在某一端形成一个封闭的接头，称为热敏点或冷端接头。

另一端用作信号传输和检测。

当被测介质中存在温度差异时，热电偶型感温电缆的热敏点与介质接触后会产生电动势，通过信号传输线将这一电动势信号传递到测量仪器或控制系统进行处理和显示。

测量仪器根据热电偶的特性和标定常数，可以精确地计算出被测介质的温度。

热电偶陶瓷芯
热电偶（Thermocouple）是一种用于测量温度的传感器，其基本原理是利用两种不同金属或合金在温度变化时产生的热电势差。

热电偶的关键部分之一是其感温端的热电偶芯（Thermocouple Element），其中一种常见的构造是使用陶瓷作为支撑和绝缘材料。

热电偶陶瓷芯通常由以下组成部分：
1. 热电偶线：这是由两种不同金属或合金构成的线，形成热电对。

当温度变化时，这两种金属产生的热电势差（热电力）用于测量温度。

2. 陶瓷支撑：热电偶线通常嵌入在陶瓷支撑体中，起到支撑和保护线的作用。

陶瓷具有良好的绝缘性能，可以隔离热电偶线并防止电信号的干扰。

3. 外保护管：为了防止外部环境对热电偶的影响，陶瓷芯通常还包裹在一个金属或陶瓷的外保护管中。

这有助于保护热电偶免受机械损伤、腐蚀或其他环境因素的影响。

热电偶陶瓷芯的设计考虑了稳定性、耐高温、绝缘性等因素。

它们常被用于高温测量环境，如工业炉炉、燃烧设备、熔炼炉等。

选择合适的热电偶陶瓷芯可以确保温度测量的准确性和可靠性。

热电偶线工作原理
热电偶线的工作原理，就像这样理解：
想象一下，你手里有两个不同材质的金属条，比如一个是铜，另一个是镍，你把这两头焊接在一起，这就形成了一个热电偶。

当这个热电偶的一头接触到热的地方，比如火炉旁边，另一头留在冷的地方，比如室温下。

因为这两个金属对温度变化的反应不同，热的一头的电子会不安分起来，纷纷想跑到冷的一头去避暑。

于是，这两头之间就会形成一个微小的电流，这个电流产生的电压就是热电偶探测到的温度信号。

所以，只要测量这个电压，我们就能知道热的那一头究竟有多热。

当然啦，为了让测量更准确，科学家们还研究出了办法来抵消冷的一头温度变化带来的影响。

总之，热电偶线就是这样一个温度侦探，它通过感受两头的温度差异，产生电压信号，帮助我们准确地知道某处的温度高低。

这个小东西在工业生产、科学实验等领域发挥了大作用，专门用来测温度。

热电偶热电阻测温应用原理热电偶测温的应用原理热电偶是工业上最常用的温度检测元件之一。

其优点是：①测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。

常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

③构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。

当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。

所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。

3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。

必须指出，热电偶补偿导线的作用只起延伸热电极，使热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。

热电偶概述1.1 热电偶工作原理用热电偶测温是基于1821年西贝克（T.J.Seebeck）发现的热电效应，1826年贝克雷尔（A.C.Becquerel）第一个根据热电效应来测量温度。

将两种不同的均质导体（或叫热电极也叫偶丝）焊接在一起，另一端连接电流计构成闭合回路，当焊接端(或叫测量端)与电流计端（或叫参比端）温度不一致时，回路中就会有电流通过，这种现象称为西贝克效应，又称热电效应。

热电特性是物质具有的一种普遍特性，热电偶是应用最为广泛的测温仪表。

热电偶回路中的热电动势由温差电势和接触电势两部分组成。

实验与计算表明，热电偶回路中的总热电动势E AB（t，to）可以用下面的数学表达式得出：式中k、e为常数，Na和Nb分别是A、B热电极的电子密度，由热电极本身的化学成分和组织结构决定，与环境条件和外形尺寸无关。

在A、B电极确定的情况下，如将参比端温度保持恒定(一般为0℃或室温)，那么回路中的热电动热大小就只与测量端温度相关了。

这种以测量热电动热的方法来测量温度的一对金属导体，称为热电偶。

1.2 热电偶的结构热电偶的结构可以用“两端五部”来概括。

从热电偶的测温原理可知，构成最基本的热电偶除了两根热电极材料外，还必须在热电极的两端按照要求作成测量端和参比端，俗称“热端”和“冷端”，这就是所谓的“两端”。

根据热电偶的不同用途和附加结构，热端有绝缘型、多支分离绝缘型、接壳型、露头型四种形式，冷端有密封和非密封两种形式。

热电偶一般由五部分构成，两根热电极（或叫偶丝）是构成热电偶的核心部分（第一部分测温元件），其它部分都是围绕它展开；为了保证回路中热电动势不损失以准确传递被测温度信号，必须用绝缘材料使两热电极除两端点之外的其余部分之间，及其与外界之间有可靠的绝缘（第二部分绝缘材料）；为了保护绝缘材料和偶丝，延长热电偶的使用寿命，一般还设计有保护套管（第三部分保护管）；为了安装接线使用方便，同时适应各种使用场合，一般还设计有第四部分接线装置和第五部分安装固定装置。
