电脑硬盘基本知识介绍(磁道、扇区、柱面、磁头数、簇、MBR、DBR)

硬盘基础知识普及硬盘结构，主引导记录MBR，硬盘分区表DPT，主分区、扩展分区和逻辑分区，电... filex的文件系统看的云里雾里，还是先总结下FAT的一些基本知识吧。

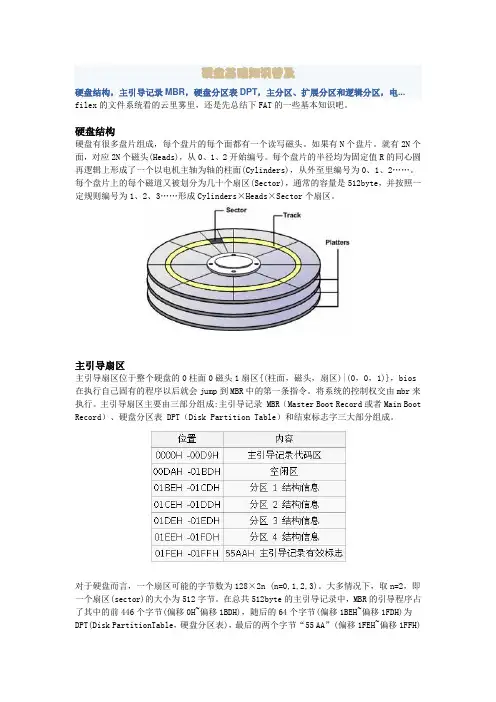

硬盘结构硬盘有很多盘片组成，每个盘片的每个面都有一个读写磁头。

如果有N个盘片。

就有2N个面，对应2N个磁头(Heads)，从0、1、2开始编号。

每个盘片的半径均为固定值R的同心圆再逻辑上形成了一个以电机主轴为轴的柱面(Cylinders)，从外至里编号为0、1、2……。

每个盘片上的每个磁道又被划分为几十个扇区(Sector)，通常的容量是512byte，并按照一定规则编号为1、2、3……形成Cylinders×Heads×Sector个扇区。

主引导扇区主引导扇区位于整个硬盘的0柱面0磁头1扇区{(柱面，磁头，扇区)|(0，0，1)}，bios 在执行自己固有的程序以后就会jump到MBR中的第一条指令。

将系统的控制权交由mbr来执行。

主引导扇区主要由三部分组成:主引导记录 MBR（Master Boot Record或者Main Boot Record）、硬盘分区表 DPT（Disk Partition Table）和结束标志字三大部分组成。

对于硬盘而言，一个扇区可能的字节数为128×2n (n=0,1,2,3)。

大多情况下，取n=2，即一个扇区(sector)的大小为512字节。

在总共512byte的主引导记录中，MBR的引导程序占了其中的前446个字节(偏移0H~偏移1BDH)，随后的64个字节(偏移1BEH~偏移1FDH)为DPT(Disk PartitionTable，硬盘分区表)，最后的两个字节“55 AA”(偏移1FEH~偏移1FFH)是分区有效结束标志。

主引导记录MBR（master boot record）主引导记录中包含了硬盘的一系列参数和一段引导程序。

其中的硬盘引导程序的主要作用是检查分区表是否正确并且在系统硬件完成自检以后引导具有激活标志的分区上的操作系统，并将控制权交给启动程序。

硬盘的数据结构关于一些朋友来讲老是很神密！什么缘故咱们删除的文件用软件能找到？什么缘故咱们格式化了的硬盘数据还能找回来？要回答这一切，你就得对硬盘的数据结构有个清醒的熟悉。

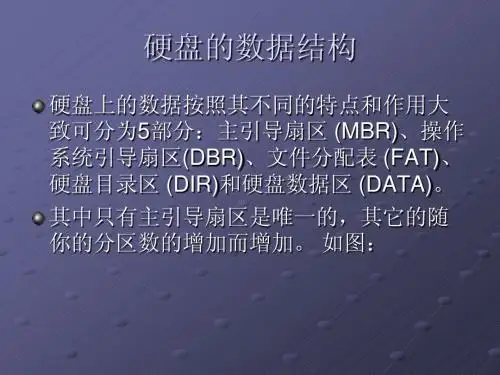

硬盘上的数据由五大部份组成，它们别离是：MBR区、DBR区，FAT区，DIR区和DATA区。

1.MBR（Main Boot Record）区,即主引导记录区，位于整个硬盘的0磁道0柱面1扇区.2.DBR（Dos Boot Record）区,操作系统引导记录区。

位于硬盘的0磁道1柱面1扇区，是操作系统能够直接访问的第一个扇区.3.FAT（File Allocation Table文件分派表）区;4.DIR（Directory）根目录区，记录着根目录下每一个文件（目录）的起始单元，文件的属性等;5.DATA区是真正意义上的数据存储的地址，位于DIR区以后，占据硬盘上的大部份数据空间。

了解了硬盘数据的大体结构，今天咱们把重点放在mbr所在的扇区：主引导扇区。

主引导扇区包括：mbr,dpt和终止标志。

位于硬盘的0磁道0柱面1扇区，用diskman能够读出其中的内容，下面是一次操作的结果：表一:0 1 2 3 4 5 6 7 8 9 A B C D E F00000000 EB48 90D0 BC00 7CFB 5007 501F FCBE 1B7C00000010 BF1B 0650 57B9 E501 F3A4 CBBE BE07 B10400000020 382C 7C09 7515 83C6 10E2 F5CD 188B 148B00000030 EE83 C610 4974 1638 2C74 F6BE 1007 030200000040 8000 0080 68B6 7600 0008 FAEA 507C 000000000050 31C0 8ED8 8ED0 BC00 20FB A040 7C3C FF7400000060 0288 C252 BE81 7DE8 3F01 F6C2 8074 5FB4 00000070 41BB AA55 CD13 7256 81FB 55AA 7550 A041 00000080 7C84 C075 0583 E101 7444 B448 BE00 7FC7 00000090 0442 00CD 1372 3766 8B4C 10BE 057C C644 000000A0 FF01 668B 1E44 7CC7 0410 00C7 4402 0100 000000B0 6689 5C08 C744 0600 7066 31C0 8944 0466 000000C0 8944 0CB4 42CD 1372 05BB 0070 EB7D B408 000000D0 CD13 730A F6C2 800F 84E8 00E9 8D00 BE05 000000E0 7CC6 44FF 0066 31C0 88F0 4066 8944 0431 000000F0 D288 CAC1 E202 88E8 88F4 4089 4408 31C0 00000100 88D0 C0E8 0266 8904 66A1 447C 6631 D266 00000110 F734 8854 0A66 31D2 66F7 7404 8854 0B89 00000120 440C 3B44 087D 3C8A 540D C0E2 068A 4C0A 00000130 FEC1 08D1 8A6C 0C5A 8A74 0BBB 0070 8EC3 00000140 31DB B801 02CD 1372 2A8C C38E 0648 7C60 00000150 1EB9 0001 8EDB 31F6 31FF FCF3 A51F 61FF 00000160 2642 7CBE 877D E840 00EB 0EBE 8C7D E838 00000170 00EB 06BE 967D E830 00BE 9B7D E82A 00EB 00000180 FE47 5255 4220 0047 656F 6D00 4861 726400000190 2044 6973 6B00 5265 6164 0020 4572 726F000001A0 7200 BB01 00B4 0ECD 10AC 3C00 75F4 C300000001B0 0000 0000 0000 0000 4CA6 4CA6 0000 8001000001C0 0100 0BFE 3FD8 3F00 0000 5A31 3500 0000000001D0 01D9 0FFE FFFF 9931 3500 04FF FB00 0000000001E0 0000 0000 0000 0000 0000 0000 0000 0000000001F0 0000 0000 0000 0000 0000 0000 0000 55AA这块10.2G（以下显示为9766MB，误差缘故不用我说明了吧？）的硬盘共分了四个区：分区结构如下：主引导扇区中前446字节--偏移地址从0000H-01BDH为mbr区，寄存着主引导程序，从上面的显示中，读者可能已经看出，那个硬盘以linux系统的grub为引导程序。

磁道、柱面、扇区、簇硬盘最基本的组成部分是由坚硬金属材料制成的涂以磁性介质的盘片，不同容量硬盘的盘片数不等。

每个盘片有两面，都可记录信息。

盘片被分成许多扇形的区域，每个区域叫一个扇区，每个扇区可存储128×2的N次方（N＝0.1.2.3）字节信息。

在DOS中每扇区是128×2的2次方＝512字节，盘片表面上以盘片中心为圆心，不同半径的同心圆称为磁道。

硬盘中，不同盘片相同半径的磁道所组成的圆柱称为柱面。

磁道与柱面都是表示不同半径的圆，在许多场合，磁道和柱面可以互换使用，我们知道，每个磁盘有两个面，每个面都有一个磁头，习惯用磁头号来区分。

扇区，磁道（或柱面）和磁头数构成了硬盘结构的基本参数，帮这些参数可以得到硬盘的容量，基计算公式为：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数要点：（1）硬盘有数个盘片，每盘片两个面，每个面一个磁头（2）盘片被划分为多个扇形区域即扇区（3）同一盘片不同半径的同心圆为磁道（4）不同盘片相同半径构成的圆柱面即柱面（5）公式：存储容量＝磁头数×磁道（柱面）数×每道扇区数×每扇区字节数（6）信息记录可表示为：××磁道（柱面），××磁头，××扇区2.簇“簇”是DOS进行分配的最小单位。

当创建一个很小的文件时，如是一个字节，则它在磁盘上并不是只占一个字节的空间，而是占有整个一簇。

DOS视不同的存储介质（如软盘，硬盘），不同容量的硬盘，簇的大小也不一样。

簇的大小可在称为磁盘参数块（BPB）中获取。

簇的概念仅适用于数据区。

本点：（1）“簇”是DOS进行分配的最小单位。

（2）不同的存储介质，不同容量的硬盘，不同的DOS版本，簇的大小也不一样。

（3）簇的概念仅适用于数据区。

3.扇区编号定义：绝对扇区与DOS扇区由前面介绍可知，我们可以用柱面/磁头/扇区来唯一定位磁盘上每一个区域，或是说柱面/磁头/扇区与磁盘上每一个扇区有一一对应关系，通常DOS将“柱面/磁头/扇区”这样表示法称为“绝对扇区”表示法。

硬盘结构原理磁道,扇区和柱面图示/pspio/blog/item/313592607bd09b4feaf8f865.html/blog/185252硬盘工作原理（转）硬盘结构原理磁道,扇区和柱面图示我们知道硬盘中是由一片片的磁盘组成的,大家可能没有打开过硬盘,没见过它具体是什么样.不过这不要紧.我们只要理解了什么是磁道,扇区和柱面就够了.在下图中,我们可以看到一圈圈被分成18(假设)等分的同心圆,这些同心圆就是磁道(见图).不过真打开硬盘你可看不到.它实际上是被磁头磁化的同心圆.如图可以说是被放大了的磁盘片.那么扇区就是每一个磁道中被分成若干等分的区域.相邻磁道是有间隔的,这是因为磁化单元太近会产生干扰.一个小软盘有80个磁道,硬盘嘛要远远大于此值,有成千上万的磁道.每个柱面包括512个字节。

那么什么是柱面呢?看下图,我们假设它只有3片.每一片中的磁道数是相等的.从外圈开始,磁道被分成0磁道,1磁道,2磁道......具有相同磁道编号的同心圆组成柱面,那么这柱面就像一个没了底的铁桶.哈哈,这么一说,你也知道了,柱面数就是磁盘上的磁道数.每个磁面都有自己的磁头.也就是说,磁面数等于磁头数.硬盘的容量=柱面数(CYLINDER)*磁头数(HEAD)*扇区数(SECTOR)*512B.这下你也可以计算硬盘的一些参数了.什么是簇？文件系统是操作系统与驱动器之间的接口，当操作系统请求从硬盘里读取一个文件时，会请求相应的文件系统（FAT 16/32/NTFS）打开文件。

扇区是磁盘最小的物理存储单元，但由于操作系统无法对数目众多的扇区进行寻址，所以操作系统就将相邻的扇区组合在一起，形成一个簇，然后再对簇进行管理。

每个簇可以包括2、4、8、16、32或64个扇区。

显然，簇是操作系统所使用的逻辑概念，而非磁盘的物理特性。

为了更好地管理磁盘空间和更高效地从硬盘读取数据，操作系统规定一个簇中只能放置一个文件的内容，因此文件所占用的空间，只能是簇的整数倍；而如果文件实际大小小于一簇，它也要占一簇的空间。

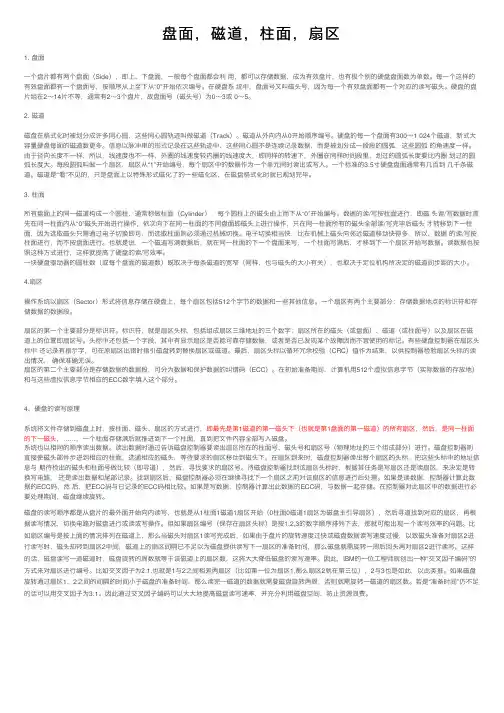

盘⾯，磁道，柱⾯，扇区1. 盘⾯⼀个盘⽚都有两个盘⾯（Side），即上、下盘⾯，⼀般每个盘⾯都会利⽤，都可以存储数据，成为有效盘⽚，也有极个别的硬盘盘⾯数为单数。

每⼀个这样的有效盘⾯都有⼀个盘⾯号，按顺序从上⾄下从“0”开始依次编号。

在硬盘系统中，盘⾯号⼜叫磁头号，因为每⼀个有效盘⾯都有⼀个对应的读写磁头。

硬盘的盘⽚组在2～14⽚不等，通常有2～3个盘⽚，故盘⾯号（磁头号）为0～3或 0～5。

2. 磁道磁盘在格式化时被划分成许多同⼼圆，这些同⼼圆轨迹叫做磁道（Track）。

磁道从外向内从0开始顺序编号。

硬盘的每⼀个盘⾯有300～1 024个磁道，新式⼤容量硬盘每⾯的磁道数更多。

信息以脉冲串的形式记录在这些轨迹中，这些同⼼圆不是连续记录数据，⽽是被划分成⼀段段的圆弧，这些圆弧的⾓速度⼀样。

由于径向长度不⼀样，所以，线速度也不⼀样，外圈的线速度较内圈的线速度⼤，即同样的转速下，外圈在同样时间段⾥，划过的圆弧长度要⽐内圈划过的圆弧长度⼤。

每段圆弧叫做⼀个扇区，扇区从“1”开始编号，每个扇区中的数据作为⼀个单元同时读出或写⼊。

⼀个标准的3.5⼨硬盘盘⾯通常有⼏百到⼏千条磁道。

磁道是“看”不见的，只是盘⾯上以特殊形式磁化了的⼀些磁化区，在磁盘格式化时就已规划完毕。

3. 柱⾯所有盘⾯上的同⼀磁道构成⼀个圆柱，通常称做柱⾯（Cylinder），每个圆柱上的磁头由上⽽下从“0”开始编号。

数据的读/写按柱⾯进⾏，即磁头读/写数据时⾸先在同⼀柱⾯内从“0”磁头开始进⾏操作，依次向下在同⼀柱⾯的不同盘⾯即磁头上进⾏操作，只在同⼀柱⾯所有的磁头全部读/写完毕后磁头才转移到下⼀柱⾯，因为选取磁头只需通过电⼦切换即可，⽽选取柱⾯则必须通过机械切换。

电⼦切换相当快，⽐在机械上磁头向邻近磁道移动快得多，所以，数据的读/写按柱⾯进⾏，⽽不按盘⾯进⾏。

也就是说，⼀个磁道写满数据后，就在同⼀柱⾯的下⼀个盘⾯来写，⼀个柱⾯写满后，才移到下⼀个扇区开始写数据。

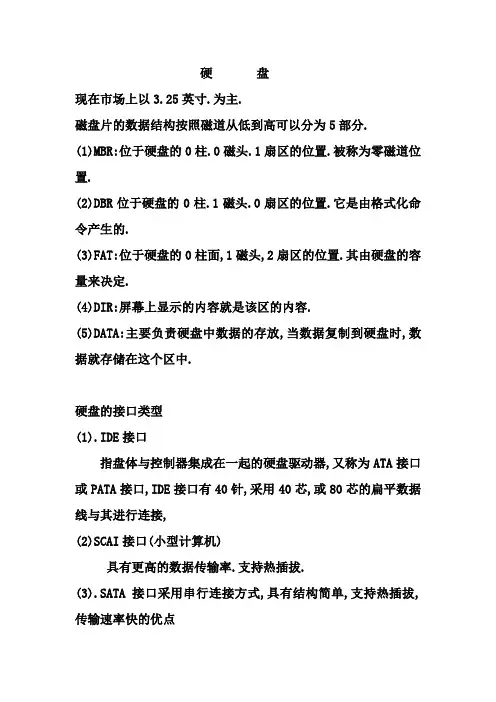

硬盘现在市场上以3.25英寸.为主.磁盘片的数据结构按照磁道从低到高可以分为5部分.(1)MBR:位于硬盘的0柱.0磁头.1扇区的位置.被称为零磁道位置.(2)DBR位于硬盘的0柱.1磁头.0扇区的位置.它是由格式化命令产生的.(3)FAT:位于硬盘的0柱面,1磁头,2扇区的位置.其由硬盘的容量来决定.(4)DIR:屏幕上显示的内容就是该区的内容.(5)DATA:主要负责硬盘中数据的存放,当数据复制到硬盘时,数据就存储在这个区中.硬盘的接口类型(1).IDE接口指盘体与控制器集成在一起的硬盘驱动器,又称为ATA接口或PATA接口,IDE接口有40针,采用40芯,或80芯的扁平数据线与其进行连接,(2)SCAI接口(小型计算机)具有更高的数据传输率.支持热插拔.(3).SATA接口采用串行连接方式,具有结构简单,支持热插拔,传输速率快的优点DMA:直接内存存取.允许外部设备和存储器之间读写数据.既不通过CPU,也不需要CPU的于预,是硬盘控制器的工作模式.跳线:其中 MA表示主盘, 而 SL 表示从盘.硬盘的性能指标:(1).转速硬盘的转速越快.硬盘平均寻道时间和数据存取时间也就越短,其数据的传输率也越高.(2)硬盘缓冲区容量的大小直接影响硬盘的整体性能.目前言主流的IDE硬盘数据缓存为2M—8M.(3)磁头技术(4)平均寻道时间主要用于描述硬盘读取数据的能力.其单位为MS.(5)平均潜伏时间(6)防震技术(7)单碟容量(8)最大内部数据传输率是指磁头至硬盘缓存间的最大数据传输率.(9)最大外部数据传输率数据从内存传送至硬盘的高速缓冲区或高速缓冲区至内存的传输率.(10)连续无故障时间硬盘品牌日立. 迈拓希捷三星等1、接口包括电源插口和数据接口两部分，其中电源插口与主机电源相联，为硬盘工作提供电力保证。

数据接口则是硬盘数据和主板控制器之间进行传输交换的纽带，根据联接方式的差异，分为EIDE接口和SCSI接口。

计算机硬盘常用术语的介绍关于计算机硬盘常用术语的介绍1、磁道、柱面和扇区硬盘盘片组的结构如图1所示。

磁道(Track)是硬盘屮的磁头在盘片表面读、写数据时所形成的若干个同心阏轨迹。

硬盘的磁道从最外圈向内依次编为“0”道、“1”道等。

如果将硬盘屮的.所有盘片每面的任一个相同磁道重合起来就形成一个空心柱体，这个空心柱体在磁盘技术屮就被称为柱面(Cylinder),即不同磁头的所有相同位置的磁道就构成了柱而。

如果再将盘片上每条磁道平均分为若干段，则每一段就是一个扇区(Sector)。

目前所使用的硬盘每个磁道均分为64个扇区，编号为0~63，硬盘每扇区格式化后的容量和软盘相同，都是512B。

“0”磁道处于硬盘上一个非常里要的位置，硬盘的主引导记录区MBR(MainBootRecorder,主引导记录)就在这个位置上。

MBR位于硬盘的0磁道0柱面1扇区，其中存放着硬盘主引导程序和硬盘分区表。

在总共512B的硬盘主引汙记录区中，446B属于硬盘主引导程序，64B属于硬盘分冈表，两个字节(55AA)属于分冈结束标志。

巾此可见，“0”磁道一旦受损，将使硬盘的主引导程序和分区表信息遭到严重破坏，从而导致硬盘无法曰举。

“0”磁道损坏也域于硬盘坏道，只不过由于它的位置非常重要，一旦遭到破坏，就会使硬盘无法引导。

硬盘不工作时，磁头停放位置的区域，通常指定一个靠近主轴的内层柱面作为苻陆区。

着陆区不存储数据，可以避免硬盘在受到震动时以及在开、关电源瞬间磁头紧急降落时所造成的数据丢失。

硬盘在电源关闭时会自动将磁头停在肴陆区内。

2、硬盘的接口硬盘的接口类型有IDE(IntergratedDiscElectronics,集成电子磁盘)、SCSI(SmallComputerSystemInterface,小型计算机系统接口)、SATA(SerialAdvancedTechnologyAttachment,串行髙级增补技术)三种。

(1)IDE接口IDE的本意是指把控制器?成在硬盘驱动器或光盘驱动器中。

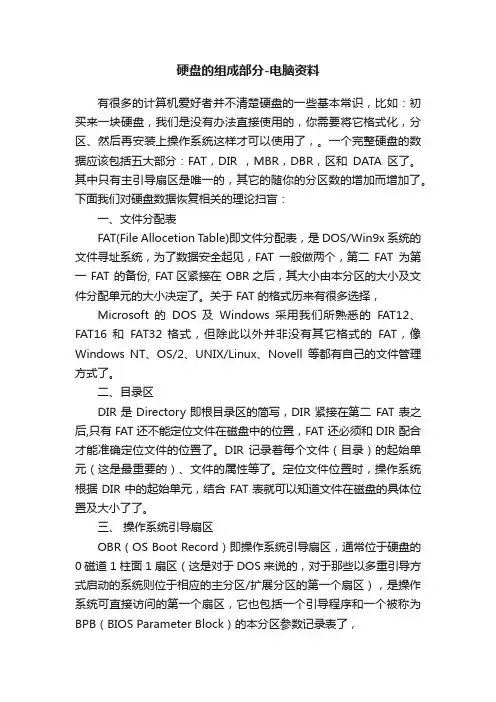

硬盘的组成部分-电脑资料有很多的计算机爱好者并不清楚硬盘的一些基本常识，比如：初买来一块硬盘，我们是没有办法直接使用的，你需要将它格式化，分区、然后再安装上操作系统这样才可以使用了，。

一个完整硬盘的数据应该包括五大部分：FAT，DIR ，MBR，DBR，区和DATA区了。

其中只有主引导扇区是唯一的，其它的随你的分区数的增加而增加了。

下面我们对硬盘数据恢复相关的理论扫盲：一、文件分配表FAT(File Allocetion Table)即文件分配表，是DOS/Win9x系统的文件寻址系统，为了数据安全起见，FAT一般做两个，第二FAT为第一 FAT 的备份, FAT区紧接在 OBR之后，其大小由本分区的大小及文件分配单元的大小决定了。

关于 FAT 的格式历来有很多选择，Microsoft 的DOS 及Windows 采用我们所熟悉的FAT12、FAT16 和FAT32 格式，但除此以外并非没有其它格式的FAT，像Windows NT、OS/2、UNIX/Linux、Novell等都有自己的文件管理方式了。

二、目录区DIR是Directory即根目录区的简写，DIR紧接在第二FAT表之后,只有 FAT还不能定位文件在磁盘中的位置，FAT 还必须和 DIR 配合才能准确定位文件的位置了。

DIR 记录着每个文件（目录）的起始单元（这是最重要的）、文件的属性等了。

定位文件位置时，操作系统根据DIR中的起始单元，结合FAT表就可以知道文件在磁盘的具体位置及大小了了。

三、操作系统引导扇区OBR（OS Boot Record）即操作系统引导扇区，通常位于硬盘的0磁道 1 柱面1 扇区（这是对于DOS来说的，对于那些以多重引导方式启动的系统则位于相应的主分区/扩展分区的第一个扇区），是操作系统可直接访问的第一个扇区，它也包括一个引导程序和一个被称为BPB（BIOS Parameter Block）的本分区参数记录表了，电脑资料《硬盘的组成部分》(https://www.)。

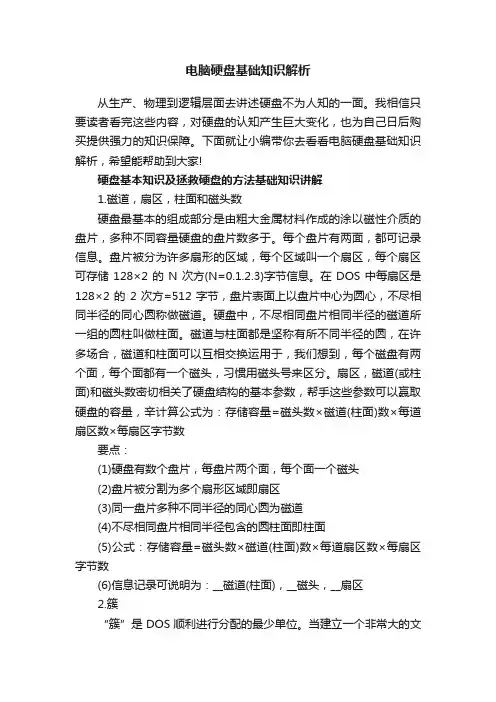

电脑硬盘基础知识解析从生产、物理到逻辑层面去讲述硬盘不为人知的一面。

我相信只要读者看完这些内容，对硬盘的认知产生巨大变化，也为自己日后购买提供强力的知识保障。

下面就让小编带你去看看电脑硬盘基础知识解析，希望能帮助到大家!硬盘基本知识及拯救硬盘的方法基础知识讲解1.磁道，扇区，柱面和磁头数硬盘最基本的组成部分是由粗大金属材料作成的涂以磁性介质的盘片，多种不同容量硬盘的盘片数多于。

每个盘片有两面，都可记录信息。

盘片被分为许多扇形的区域，每个区域叫一个扇区，每个扇区可存储128×2的N次方(N=0.1.2.3)字节信息。

在DOS中每扇区是128×2的2次方=512字节，盘片表面上以盘片中心为圆心，不尽相同半径的同心圆称做磁道。

硬盘中，不尽相同盘片相同半径的磁道所一组的圆柱叫做柱面。

磁道与柱面都是坚称有所不同半径的圆，在许多场合，磁道和柱面可以互相交换运用于，我们想到，每个磁盘有两个面，每个面都有一个磁头，习惯用磁头号来区分。

扇区，磁道(或柱面)和磁头数密切相关了硬盘结构的基本参数，帮手这些参数可以赢取硬盘的容量，辛计算公式为：存储容量=磁头数×磁道(柱面)数×每道扇区数×每扇区字节数要点：(1)硬盘有数个盘片，每盘片两个面，每个面一个磁头(2)盘片被分割为多个扇形区域即扇区(3)同一盘片多种不同半径的同心圆为磁道(4)不尽相同盘片相同半径包含的圆柱面即柱面(5)公式：存储容量=磁头数×磁道(柱面)数×每道扇区数×每扇区字节数(6)信息记录可说明为：__磁道(柱面)，__磁头，__扇区2.簇“簇”是DOS顺利进行分配的最少单位。

当建立一个非常大的文件时，如是一个字节，则它在磁盘上并不是只占总一个字节的空间，而是集中于整个一簇。

DOS视各有不同的存储介质(如软盘，硬盘)，完全相同容量的硬盘，簇的大小也不一样。

簇的大小可在专指磁盘参数块(BPB)中得到。

1.1.2 硬盘的基本参数硬盘的基本参数是指磁面、磁道、柱面与扇区，它们是划分硬盘存储区域的主要依据。

早期的硬盘容量都非常小，设计者规定盘片上的磁性物质以磁道的形式分布，而每一条磁道都具有相同的扇区数，这就使得数据的分布具有相应规律，从而使磁头能够根据柱面与扇区找到所需数据。

虽然现在这种每磁道具有相同扇区数的规律已不适合大容量硬盘，但基本参数仍是硬盘数据存储的基本依据，因此，我们在进行数据恢复工作前，有必要了解硬盘的基本参数。

在学习时可参考图1-13来理解。

硬盘的基本结构1. 磁面前面我们已经讲过，在一块硬盘中并不是只有一张盘片，而是有多个盘片，每个盘片的上、下两个面一般都会用来存储数据，即有效盘面，通常称为磁面。

为方便存储数据，设计者又对每个磁面进行了编号，即按照顺序由上至下从“0”开始依次编号。

由于每个磁面对应一个磁头，所以磁面号也叫磁头号。

如某硬盘有3个磁头，则其磁面号（磁头号）为0~2。

2. 磁道当盘片旋转时，磁头若保持在一个位置上，则每个磁头都会在盘片表面划出一个圆形轨迹，磁盘上的信息便是沿着这些轨迹存放的，这些圆形轨迹即磁道（Track），如图1-14所示为磁道的示意图。

这些磁道仅是盘片表面以特殊方式磁化了的一些磁化区，因此用肉眼无法看到。

设计者同样对其进行了编号，即由外向内自“0”开始编号。

一块标准的3.5英寸硬盘的盘面通常有几百到几千条磁道，而大容量硬盘每面的磁道数更多。

硬盘相邻磁道之间并不是紧挨着的，这是因为磁化单元相隔太近，则磁性会相互产生影响，同时也使磁头的读写变得困难。

3. 柱面通常情况下，硬盘每张盘片的上、下两面都会划分数目相等的磁道，而盘片上相同位置的磁道看上去就像在同一个圆柱体的表面上，于是我们就称之为柱面（Cylinder）。

它实际就是所有位置相同的磁道的集合，因此，一个硬盘的柱面数与其某个磁面上的磁道数是相同的。

同理，柱面的编号也与磁道一样由外向内自“0”开始编号。

简述机械硬盘中扇区、磁道、柱面、磁头、盘面、簇的概念机械硬盘中的概念：
1. 扇区：硬盘上每个圆形磁道上的一小段，它是硬盘上最小的存储单位，把它看成是一个钟表的指针，拨动它就可以读取某个精确位置的数据，一般每个扇区的大小是512字节。

2. 磁道：硬盘的圆形光盘上刻有若干条磁道，磁道代表了信息的轨迹，磁道上的每个有效位置可以存储一个字节的数据。

3. 柱面：柱面是由磁道的圆弧组成的圆面，一个柱面由一组有序的磁道组成，当硬盘的磁头移动到某个柱面时，可以同时读取该柱面上的所有磁道上的信息。

4. 磁头：磁头是读取磁盘上数据必不可少的元件，它负责将磁道上的信号读取出来并转换成计算机能够识别的信号。

5. 盘面：硬盘上有若干个圆盘，每个圆盘上都有若干个柱面，这些柱面组成一个盘面。

6. 簇：簇是存储在硬盘上最小的数据单元，一般簇的大小是字节，它可以是一个扇区或者多个扇区，簇可以加快程序的读取速度，因为簇会一次性读取多个扇区的数据，而不是一次只读取一个扇区数据。

- 1 -。

硬盘参数知识硬盘参数知识 ⼀般熟悉硬盘的⼈都知道，硬盘有⼀系列基本参数，包括：牌⼦、型号、容量、柱⾯数、磁头数、每磁道扇区数、系列号、缓存⼤⼩、转速、S.M.A.R.T值等。

其中⼀部分参数就写在硬盘的标签上，有些则要通过软件才能测出来。

但是，⼩编告诉你，这些参数仅仅是初始化参数的⼀⼩部分，盘⽚中记录的初始化参数有数⼗甚⾄数百个! 硬盘的CPU在通电后⾃动寻找BIOS中的启动程序，然后根据启动程序的`要求，依次在盘⽚中指定的位置读取相应的参数。

如果某⼀项重要参数找不到或出错，启动程序⽆法完成启动过程，硬盘就进⼊保护模式。

在保护模式下，⽤户可能看不到硬盘的型号与容量等参数，或者⽆法进⼊任何读写操作。

近来有些系列的硬盘就是这个原因⽽出现类似的通病，如：FUJITSU MPG系列⾃检声正常却不认盘，MAXTOR美钻系列认不出正确型号及⾃检后停转，WD BB EB系列能正常认盘却拒绝读写操作等。

不同牌⼦不同型号的硬盘有不同的初始化参数集，以较熟悉的Fujitsu硬盘为例，⾼朋简要地讲解其中⼀部分参数，以便读者理解内部初始化参数的原理。

通过专⽤的程序控制硬盘的CPU，根据BIOS程序的需要，依次读出初始化参数集，按模块分别存放为69个不同的⽂件，⽂件名也与BIOS程序中调⽤到的参数名称⼀致。

其中部分参数模块的简要说明如下： DM硬盘内部的基本管理程序 PL永久缺陷表 TS缺陷磁道表 HS实际物理磁头数及排列顺序 SM最⾼级加密状态及密码 SU⽤户级加密状态及密码 CI 硬件信息，包括所⽤的CPU型号，BIOS版本，磁头种类，磁盘碟⽚种类等 FI⽣产⼚家信息 WE写错误记录表 RE读错误记录表 SI容量设定，指定允许⽤户使⽤的最⼤容量(MAX LBA)，转换为外部逻辑磁头数(⼀般为16)和逻辑每磁道扇区数(⼀般为63) ZP区域分配信息，将每⾯盘⽚划分为⼗五个区域，各个区域上分配的不同的扇区数量，从⽽计算出最⼤的物理容量。

柱面,磁头,扇区定义柱面、磁头和扇区是硬盘驱动器中关键的物理概念。

首先，柱面是硬盘盘片上的一组同心圆环，每个圆环被划分成一个个相等的轨道。

柱面上的轨道数目是固定的，通常称为磁头的数量，也就是硬盘上可读写数据的数量。

硬盘驱动器可以同时在所有磁头上进行读写操作，但只能在一个柱面上读写。

其次，磁头是硬盘驱动器的一个机械部件，用于读写数据。

硬盘上的数据是通过磁性效应来存储的，而磁头可以在盘片上读取或写入这些磁性效应。

每个柱面上都有一个对应的磁头，它们分别位于硬盘驱动器的不同位置，可以在需要时移动到正确的柱面上进行读写操作。

最后，扇区是盘片上的一个小的物理区域，用于存储数据。

一个柱面上的扇区数量是固定的，且通常是相同的。

操作系统和硬盘控制器将硬盘的存储空间划分成一个个扇区，每个扇区的容量通常是512字节。

读取或写入数据时，磁头会在柱面上找到对应的扇区位置，并在该位置上进行数据的读取或写入操作。

这三个概念的关系可以用如下的方式理解：柱面是硬盘盘片上的圆环，每个圆环上有一个对应的磁头，而每个圆环被划分成一个个扇区。

硬盘驱动器的工作就是通过移动磁头到正确的柱面上，并在该柱面上找到正确的扇区来进行数据的读写操作。

在实际应用中，柱面、磁头和扇区的定义对于操作系统和应用程序来说是透明的，它们只需要通过逻辑块地址（LBA）来访问硬盘上的数据。

然而，了解这些概念有助于我们理解硬盘驱动器的物理工作原理，并对其进行适当的管理和优化。

总结起来，柱面、磁头和扇区是硬盘驱动器中的重要物理概念。

柱面是盘片上的同心圆环，用于存储数据；磁头是用于读写数据的机械部件，每个柱面上都有一个对应的磁头；扇区是盘片上的一个物理区域，用于存储数据。

了解这些概念有助于我们理解硬盘的工作原理，并进行有效的管理和优化。

电脑硬盘的基础知识大全首先简单认识一下硬盘的物理结构，硬盘内部的物理结构很复杂，只能从大的颗粒度去看内部的结构总体来说，硬盘结构包括：盘片、磁头、盘片主轴、控制电机、磁头控制器、数据转换器、接口、缓存等几个部份。

下面就让小编带你去看看那些关于电脑硬盘的基础知识大全吧，希望能帮助到大家！硬盘基础知识基本的结构就是这样子的，至于硬盘是如何进行读写的，必须要知道磁盘盘片是如何划分的?否则你只知道磁头在盘片上动来动去。

盘片上涉及的基本概念整个硬盘上一般有很多的盘片组成，每个盘片如同切西瓜一样被“切”成一块一块的扇面，同时沿着半径的方向被划分成了很多同心圆，就是传说中的磁道，每条磁道被扇面切成很多的扇形区域叫做扇区(扇区是从磁盘读出和写入信息的最小单位，通常大小为512字节)，不同盘片上的同半径磁道组成了柱面，这些都是磁盘物理上的概念，知道便可。

有了这些概念，我帮便可以计算磁盘的容量：磁头数× 磁道(柱面)数× 每道扇区数× 每扇区字节数磁头(head)数：每个盘片一般有上下两面，分别对应1个磁头，共2个磁头;磁道(track)数：磁道是从盘片外圈往内圈编号0磁道，1磁道...，靠近主轴的同心圆用于停靠磁头，不存储数据;柱面(cylinder)数：同磁道数量;扇区(sector)数：每个磁道都别切分成很多扇形区域，每道的扇区数量相同;圆盘(platter)数：就是盘片的数量。

硬盘上的数据定位每个扇区可存储128×2的N次方(N=0.1.2.3)字节的数据(一般为512B)，扇区为数据存储的最小单元，从上图可知，外圈的扇区面积比内圈大，为何存储的数据量相同，这是因为内外圈使用的磁物质密度不同，但现在的硬盘已经采用内外圈同密度物质来存储数据了，以减少类似“大面积小数据”的浪费情况。

(此时的内外磁道的扇区数量将不同，具体细节省略)有了扇区(sector)，有了柱面(cylinder)，有了磁头(head)，显然可以定位数据了，这就是数据定位(寻址)方式之一，CHS(也称3D)，对早期的磁盘(上图所示)非常有效，知道用哪个磁头，读取哪个柱面上的第几扇区就OK了。

硬盘主引导扇区(MBR、DPT、DBR、BPB)详解.txt“恋”是个很强悍的字。

它的上半部取自“变态”的“变”，下半部取自“变态”的“态”。

硬盘主引导扇区(MBR、DPT、DBR、BPB)详解引用:网上收集的资料，放到这里来学习，这方面登山人大哥是高手，有空指点一下喽硬盘的0柱面、0磁头、1扇区称为主引导扇区（也叫主引导记录MBR），该记录占用512个字节，它用于硬盘启动时将系统控制权转给用户指定的、在分区表中登记了某个操作系统分区。

MBR的内容是在硬盘分区时由分区软件（如FDISK）写入该扇区的，MBR不属于任何一个操作系统，不随操作系统的不同而不同，即使不同，MBR也不会夹带操作系统的性质，具有公共引导的特性。

但安装某些多重引导功能的软件或LINUX的LILO时有可能改写它；它先于所有的操作系统被调入内存并发挥作用，然后才将控制权交给活动主分区内的操作系统（图一）。

MBR由三部分构成：1．主引导程序代码，占446字节2．硬盘分区表DPT，占64字节3．主引导扇区结束标志AA55H一、硬盘的主引导程序代码是从偏移0000H开始到偏移01BDH结束的446字节；主引导程序代码包括一小段执行代码。

启动PC 机时，系统首先对硬件设备进行测试，成功后进入自举程序INT 19H；然后读系统磁盘0柱面、0磁头、1扇区的主引导扇区MBR的内容到内存指定单元0：7C00 首地址开始的区域，并执行MBR程序段。

主引导代码实现下列功能：1．扫描分区表查找活动分区；2．寻找活动分区的起始扇区；3．将活动分区的引导扇区读到内存；4．执行引导扇区的运行代码。

如果主引导代码未完成这些功能，系统显示下列错误信息：Invalid partition tableError loading operating systemMissing operating system二、硬盘分区表DPT是从偏移01BEH开始到偏移01FDH结束的64字节（图二）；硬盘分区表分为四小部分，每一小部分表示一个分区的信息，占16字节。
