高考物理专题电磁学知识点之稳恒电流易错题汇编及答案解析

高考物理新电磁学知识点之稳恒电流易错题汇编附答案解析(1)一、选择题1．在如图所示的电路中，电源电压U =12V ，定值电R 1=R 2=R 3=10Ω．则电压表的读数为（ ）A ．6VB ．4VC ．8VD ．12V2．某些肿瘤可以用“质子疗法”进行治疗。

在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。

质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。

如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。

已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e .那么这束质子流内单位体积的质子数n 是A 2I U eS mB I m eS eUC 2I eU eS mD 2Im eS eU3．图中小灯泡的规格都相同，两个电路中的电池也相同。

实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

对这一现象的分析正确的是（ ）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗4．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=5．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。

现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮6．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W7．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU8．如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻流关系的伏安图线，用该电源和该电阻组成闭合电路，电源的输出功率和效率分别是（）A．2W，66.7%B．2W，33.3%C．4W，33.3%D．4W，66.7%9．如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化的情况是（）A．a灯变亮，b灯和c灯变暗B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮10．如图所示，定值电阻R=20Ω，电动机线圈的电阻R0=10Ω，当开关S断开时，电流表的示数是0.5A．当开关S闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是（）A．I=1.5A B．I＜1.5AC．P=15W D．P＞15W11．在如图所示的U I-图像中，直线I为某一电源的路端电压与电流的关系图像，直线II为某一电阻R的伏安特性曲线。

高考物理都江堰电磁学知识点之稳恒电流易错题汇编含答案解析一、选择题1．在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时 ( )A．伏特表V读数增大，电容C的电荷量在减小B．安培表A的读数增大，电容C的电荷量在增大C．伏特表V的读数增大，安培表A的读数减小D．伏特表V的读数减小，安培表A的读数增大2．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动3．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W4．如图所示，图线a是某一电源的U－I曲线，图线b是一定值电阻的U－I曲线．若将该电源与该定值电阻连成闭合电路（已知该电源的内阻r=2.0Ω），则说法错误的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC．将2只这种电阻串联作为外电阻，电源输出功率最大D．将3只这种电阻并联作为外电阻，电源输出功率最大5．如图所示，用粗细均匀的同种金属导线制成的两个正方形单匝线圈a、b，垂直放置在磁感应强度为B的匀强磁场中，a的边长为L，b的边长为2L。

当磁感应强度均匀增加时，不考虑线圈a、b之间的影响，下列说法正确的是（）A．线圈a、b中感应电动势之比为E1∶E2＝1∶2B．线圈a、b中的感应电流之比为I1∶I2＝1∶2C．相同时间内，线圈a、b中产生的焦耳热之比Q1∶Q2＝1∶4D．相同时间内，通过线圈a、b某截面的电荷量之比q1∶q2＝1∶46．如图所示，定值电阻R=20Ω，电动机线圈的电阻R0=10Ω，当开关S断开时，电流表的示数是0.5A．当开关S闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是（）A．I=1.5A B．I＜1.5AC．P=15W D．P＞15W7．电源电动势为3V、内阻为2Ω，灯的电阻为1Ω，滑动变阻器变化范围为0～5Ω，如图所示连接，在滑动变阻器滑片从左向右滑动的过程中，下列描述正确的是（）A ．灯的亮度逐渐先变暗后变亮B ．电源的输出功率逐渐减小C ．滑动变阻器的功率先变大后变小D ．电源的效率逐渐减小8．在如图所示的U I -图像中，直线I 为某一电源的路端电压与电流的关系图像，直线II 为某一电阻R 的伏安特性曲线。

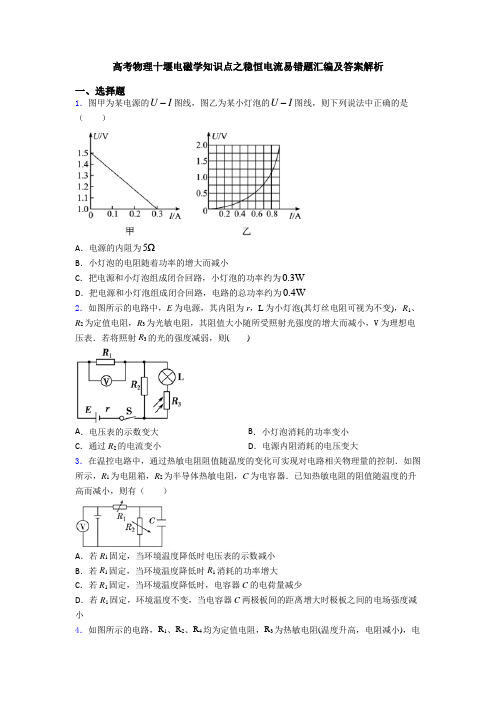

高考物理十堰电磁学知识点之稳恒电流易错题汇编及答案解析一、选择题1．图甲为某电源的U I -图线，图乙为某小灯泡的U I -图线，则下列说法中正确的是（ ）A ．电源的内阻为5ΩB ．小灯泡的电阻随着功率的增大而减小C ．把电源和小灯泡组成闭合回路，小灯泡的功率约为0.3WD ．把电源和小灯泡组成闭合回路，电路的总功率约为0.4W2．如图所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R 2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )A ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻消耗的电压变大3．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R 1为电阻箱，R 2为半导体热敏电阻，C 为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（ ）A ．若R 1固定，当环境温度降低时电压表的示数减小B ．若R 1固定，当环境温度降低时R 1消耗的功率增大C ．若R 1固定，当环境温度降低时，电容器C 的电荷量减少D ．若R 1固定，环境温度不变，当电容器C 两极板间的距离增大时极板之间的电场强度减小4．如图所示的电路，R 1、R 2、R 4均为定值电阻，R 3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动5．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J6．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W7．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU8．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗9．如图为某扫地机器人，已知其工作的额定电压为15V，额定功率为30W，充电额定电压为24V，额定电流为0.5A，电池容量为2000mAh，则下列说法中错误的是（）A．电池容量是指电池储存电能的大小B．机器人充满电后连续工作时间约为1hC．机器人正常工作时的电流为2AD．机器人充满电大约需要4h10．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

高考物理新电磁学知识点之稳恒电流易错题汇编及答案(2)一、选择题1．如图所示，平行金属板中带电质点P原处于静止状态，电流表和电压表为理想电表，当滑动变阻器4R的滑片向b端移动时，则（）A．电压表读数增大B．电流表读数增大C．质点P将向上运动D．3R上消耗的功率逐渐增大2．如图所示，双量程电压表由表头G和两个电阻串联而成。

已知该表头的内阻，满偏电流，下列说法正确的是A．表头G的满偏电压为500VB．使用a、b两个端点时，其量程比使用a、c两个端点时大C．使用a、b两个端点时，其量程为0~10V，则R1为9.5kΩD．使用a、c两个端点时，其量程为0~100V，则为95kΩ3．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=4．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

图示表格是某品牌电动机铭牌的部分参数，据此信息，下列说法中正确的是（）A．该电动机的发热功率为1100WB．该电动机转化为机械能的功率为1100WC．该电动机的线圈电阻R为8.8ΩD．该电动机正常工作时每分钟对外做的功为46.610J5．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W6．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU7．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗8．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大9．如图所示，电源电动势为E，内阻为r．电路中的2R、3R分别为总阻值一定的滑动变阻器，0R为定值电阻，1R为光敏电阻（其电阻随光照强度增大而减小）．当开关S闭合时，电容器中一带电微粒恰好处于静止状态．下列说法中正确的是（）A．只逐渐增大1R的光照强度，电阻0R消耗的电功率变大，电阻3R中有向上的电流B．只调节电阻3R的滑动端2P向上端移动时，电源消耗的功率变大，电阻3R中有向上的电流C．只调节电阻2R的滑动端1P向下端移动时，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动10．有一家用电褽斗，其内部电路结构如图所示，改变内部连线方式可以使电褽斗处于断开状态或获得低、中、高三个不同的温度挡，选项图中是它的四种不同的连接方式，其中能获得低挡温度的是（）A ．B ．C ．D ．11．如图所示的电路中，输入电压U 恒为12V ，灯泡L 上标有“6V ，12W”字样，电动机线圈的电阻R M ＝0.50Ω。

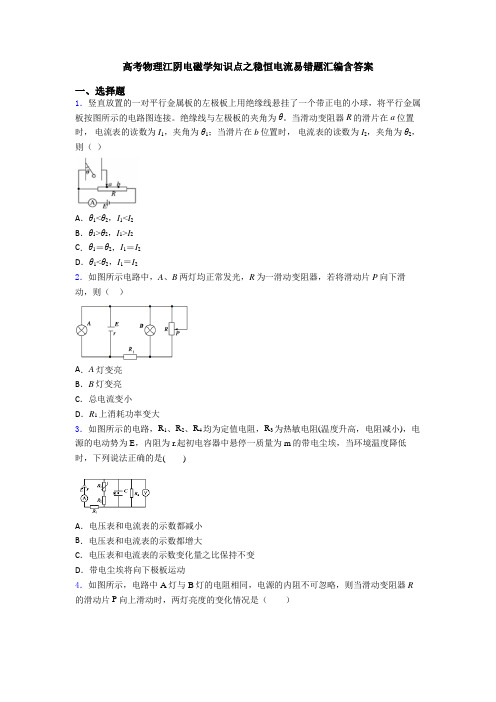

高考物理江阴电磁学知识点之稳恒电流易错题汇编含答案一、选择题1．竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接。

绝缘线与左极板的夹角为θ。

当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则（）A．θ1<θ2，I1<I2B．θ1>θ2，I1>I2C．θ1＝θ2，I1＝I2D．θ1<θ2，I1＝I22．如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，若将滑动片P向下滑动，则（）A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大3．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动4．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗5．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

某同学为了研究其工作原理，经进一步查阅厂家相关技术说明了解到：“一键加水”是由一水泵（电动机）和传感器来实现的，单独对这一部分进行测试时发现，当其两端所加电压110VU=时，电动机带不动负载，因此不转动，此时通过它的电流12AI=；当其两端所加电压236VU=时（通过变压器实现），电动机能带动负载正常运转，这时电流21AI=，则下列说法正确的是（）A．这种电热壶工作时加热部分的电阻值约为5ΩB．正常工作时，其输出的机械功率为31WC．正常工作时，其电动机内阻两端电压为32VD．使用一天该水壶消耗的电能为36KWh6．如图所示，电源电动势E=30V，内阻r=1Ω，直流电动机线圈电阻R M=1Ω，定值电阻R=9Ω。

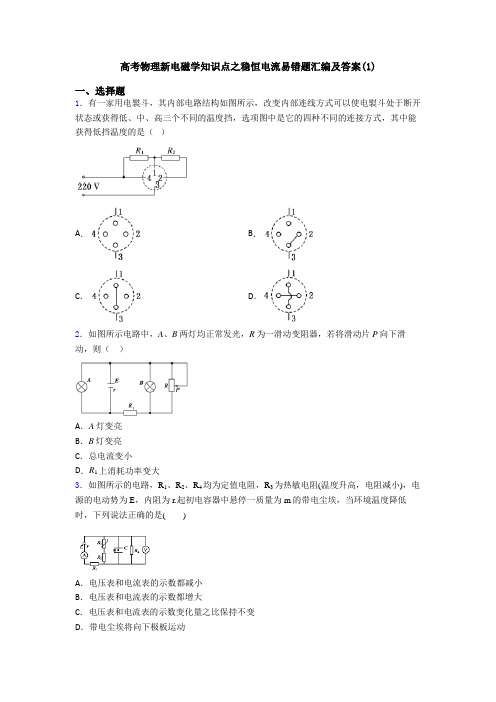

高考物理新电磁学知识点之稳恒电流易错题汇编及答案(1)一、选择题1．有一家用电褽斗，其内部电路结构如图所示，改变内部连线方式可以使电褽斗处于断开状态或获得低、中、高三个不同的温度挡，选项图中是它的四种不同的连接方式，其中能获得低挡温度的是（）A．B．C．D．2．如图所示电路中，A、B两灯均正常发光，R为一滑动变阻器，若将滑动片P向下滑动，则（）A．A灯变亮B．B灯变亮C．总电流变小D．R1上消耗功率变大3．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动4．下列说法正确的是（）A．电源是通过非静电力做功把电能转化为其他形式的能的装置B．库仑提出了库仑定律，并最早用实验测得元电荷e的数值C．英国物理学家法拉第最早引入了电场的概念，并提出用电场线表示电场D．牛顿设计了理想斜面实验，得出力不是物体产生运动的原因5．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。

现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮6．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W7．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则下列说法错误的是A．变化过程中ΔU和ΔI的比值保持不变B．电压表示数变大，电流表示数变小C．电阻R0两端电压减小，减小量为ΔUD．电容器的带电量增大，增加量为CΔU8．如图所示，电路中A灯与B灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P向上滑动时，两灯亮度的变化情况是（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗9．如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）A．V的读数变大，A的读数变小B．V的读数变大，A的读数变大C．V的读数变小，A的读数变小D．V的读数变小，A的读数变大10．如图为某扫地机器人，已知其工作的额定电压为15V，额定功率为30W，充电额定电压为24V，额定电流为0.5A，电池容量为2000mAh，则下列说法中错误的是（）A．电池容量是指电池储存电能的大小B．机器人充满电后连续工作时间约为1hC．机器人正常工作时的电流为2AD．机器人充满电大约需要4h11．电源电动势为3V、内阻为2Ω，灯的电阻为1Ω，滑动变阻器变化范围为0～5Ω，如图所示连接，在滑动变阻器滑片从左向右滑动的过程中，下列描述正确的是（）A．灯的亮度逐渐先变暗后变亮B．电源的输出功率逐渐减小C．滑动变阻器的功率先变大后变小D．电源的效率逐渐减小12．有关电压与电动势的说法中正确的是 ()A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B．电动势是电源两极间的电压C．电动势公式WEq=中W与电压WUq=中的W是一样的，都是电场力做的功D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量13．在如图所示的U I-图像中，直线I为某一电源的路端电压与电流的关系图像，直线II为某一电阻R的伏安特性曲线。

高考物理都江堰电磁学知识点之稳恒电流易错题汇编附答案解析一、选择题1．如图所示电路，电源内阻不可忽略．开关S闭合后，在变阻器R u的滑动端向下滑动的过程中A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大．2．如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻消耗的电压变大3．某些肿瘤可以用“质子疗法”进行治疗。

在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。

质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。

如图所示，来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流。

已知细柱形的质子流横截面积为S，其等效电流为I；质子的质量为m，其电量为e.那么这束质子流内单位体积的质子数n是A ．2I U eS mB ．I m eS eU C ．2I eU eS m D ．2I m eS eU4．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即x v t=．下面四个物理量的表达式不属于．．．比值定义的是 A ．电流q I t= B ．电势P E q ϕ= C ．电容Q C U = D ．电阻l R Sρ= 5．下列说法正确的是（ ）A ．电源是通过非静电力做功把电能转化为其他形式的能的装置B ．库仑提出了库仑定律，并最早用实验测得元电荷e 的数值C ．英国物理学家法拉第最早引入了电场的概念，并提出用电场线表示电场D ．牛顿设计了理想斜面实验，得出力不是物体产生运动的原因6．如图所示，电路中A 灯与B 灯的电阻相同，电源的内阻不可忽略，则当滑动变阻器R 的滑动片P 向上滑动时，两灯亮度的变化情况是（ ）A ．A 灯变亮，B 灯变亮B ．A 灯变暗，B 灯变亮C ．A 灯变暗，B 灯变暗D ．A 灯变亮，B 灯变暗7．如今电动动力平衡车非常受年轻人的喜爱，已慢慢成为街头的一种时尚，如图所示为某款电动平衡车的部分参数，则该电动平衡车（ ）电池容量：5000mAh充电器输出：直流24V/1000mA续航里程：40km额定功率：40W行驶速度：20km/h≤工作电压：24VA．电池从完全没电到充满电所需的时间约为8.3hB．电池最多能储存的电能为54.3210J⨯C．骑行时的工作电流为1AD．充满电后能工作5h8．如图是某款能一件自动上水的全自动智能电热壶，当壶内水位过低时能自动加满水，加热之后的水，时间长了冷却，机器又可以自动加热到设定温度。

高考物理新电磁学知识点之稳恒电流易错题汇编附答案(4)一、选择题1．在如图所示电路中，合上开关S，将滑动变阻器R2的滑动触点向b端移动，则三个电表A1、A2和V的示数I1、I2和U的变化情况是（）A．I1增大，I2不变，U增大 B．I1减小，I2不变，U减小C．I1增大，I2减小，U增大 D．I1减小，I2增大，U减小2．图中小灯泡的规格都相同，两个电路中的电池也相同。

实验发现多个并联的小灯泡的亮度明显比单独一个小灯泡暗。

对这一现象的分析正确的是（）A．灯泡两端电压不变，由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗B．电源电动势不变，外电路电压变大，但由于并联分电流，每个小灯泡分得的电流变小，因此灯泡亮度变暗C．电源电动势不变，外电路电压变小，因此灯泡亮度变暗D．并联导致电源电动势变小，因此灯泡亮度变暗3．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动4．在如图所示的电路中，闭合开关S后，a、b、c三盏灯均能发光，电源电动势为E，内阻为r。

现将变阻器R的滑片稍向下滑动一些，则（）A．b灯和c灯变暗，a灯变亮B．a灯和c灯变亮，b灯变暗C．a灯和c灯变暗，b灯变亮D．a灯和b灯变暗，c灯变亮5．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W6．硅光电池是一种太阳能电池，具有低碳环保的优点。

高考物理衢州电磁学知识点之稳恒电流易错题汇编及解析一、选择题1．在如图所示电路中，合上开关S ，将滑动变阻器R 2的滑动触点向b 端移动，则三个电表A 1、A 2和V 的示数I 1、I 2和U 的变化情况是（ ）A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2不变，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2增大，U 减小2．某些肿瘤可以用“质子疗法”进行治疗。

在这种疗法中，为了能让质子进入癌细胞，首先要实现质子的高速运动，该过程需要一种被称作“粒子加速器”的装置来实现。

质子先被加速到较高的速度，然后轰击肿瘤并杀死癌细胞。

如图所示，来自质子源的质子（初速度为零），经加速电压为U 的加速器加速后，形成细柱形的质子流。

已知细柱形的质子流横截面积为S ，其等效电流为I ；质子的质量为m ，其电量为e .那么这束质子流内单位体积的质子数n 是A ．2I U eS mB ．I m eS eU C ．2I eU eS m D ．2Im eS eU3．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R 1为电阻箱，R 2为半导体热敏电阻，C 为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（ ）A ．若R 1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小4．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xvt=．下面四个物理量的表达式不属于．．．比值定义的是A．电流qIt=B．电势PEqϕ=C．电容QCU=D．电阻lRSρ=5．如图所示的电路，R1、R2、R4均为定值电阻，R3为热敏电阻(温度升高，电阻减小)，电源的电动势为E，内阻为r.起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()A．电压表和电流表的示数都减小B．电压表和电流表的示数都增大C．电压表和电流表的示数变化量之比保持不变D．带电尘埃将向下极板运动6．下列说法正确的是（）A．电源是通过非静电力做功把电能转化为其他形式的能的装置B．库仑提出了库仑定律，并最早用实验测得元电荷e的数值C．英国物理学家法拉第最早引入了电场的概念，并提出用电场线表示电场D．牛顿设计了理想斜面实验，得出力不是物体产生运动的原因7．电动机是把电能转化成机械能的一种设备，在工农业、交通运输、国防及家电、医疗领域广泛应用。

高考物理新电磁学知识点之稳恒电流易错题汇编附答案(1)一、选择题1．在如图所示电路中，合上开关S，将滑动变阻器R2的滑动触点向b端移动，则三个电表A1、A2和V的示数I1、I2和U的变化情况是（）A．I1增大，I2不变，U增大 B．I1减小，I2不变，U减小C．I1增大，I2减小，U增大 D．I1减小，I2增大，U减小2．在温控电路中，通过热敏电阻阻值随温度的变化可实现对电路相关物理量的控制．如图所示，R1为电阻箱，R2为半导体热敏电阻，C为电容器．已知热敏电阻的阻值随温度的升高而减小，则有（）A．若R1固定，当环境温度降低时电压表的示数减小B．若R1固定，当环境温度降低时R1消耗的功率增大C．若R1固定，当环境温度降低时，电容器C的电荷量减少D．若R1固定，环境温度不变，当电容器C两极板间的距离增大时极板之间的电场强度减小3．下列说法正确的是（）A．电源是通过非静电力做功把电能转化为其他形式的能的装置B．库仑提出了库仑定律，并最早用实验测得元电荷e的数值C．英国物理学家法拉第最早引入了电场的概念，并提出用电场线表示电场D．牛顿设计了理想斜面实验，得出力不是物体产生运动的原因4．如图是某品牌手机电池的铭牌，根据你所学的物理知识进行判断，下列说法正确的是A．“3000mAh”表示该电池储存的电能最多10800JB．“11.55Wh”表示该电池储存的电能最多为41580JC．一个标注为“3V，4000F”的超级电容器容纳的电荷量肯定比该电池能释放的电荷量多D．用匹配的充电器给电池充电，若把电池从电量为10%充电到40%花了30分钟，则充电器消耗的平均电功率为6.93W5．硅光电池是一种太阳能电池，具有低碳环保的优点。

如图所示，图线a是该电池在某光照强度下路端电压U和电流I变化的关系图象，图线b是某电阻R的U−I图象。

在该光照强度下将它们组成闭合回路时，下列说法中正确的是（）A．硅光电池的电动势大于3.6VB．硅光电池的总功率为0.4WC．硅光电池的内阻消耗的热功率为0.32WD．若将R换成阻值更大的电阻（光照不变），电源效率将减小6．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2两个量程．关于该电表，下列说法中正确的是A．测电压时，量程1一定小于量程2，与R1、R2和R3的阻值无关B．测电流时，量程1一定大于量程2，与R1、R2和R3的阻值无关C．测电压时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关D．测电流时，量程1与量程2间的大小关系与R1、R2和R3的阻值有关7．如图所示，定值电阻R=20Ω，电动机线圈的电阻R0=10Ω，当开关S断开时，电流表的示数是0.5A．当开关S闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率P应是（）A．I=1.5A B．I＜1.5AC．P=15W D．P＞15W8．如图所示，电源电动势为E，内阻为r．电路中的2R、3R分别为总阻值一定的滑动变阻器，0R为定值电阻，1R为光敏电阻（其电阻随光照强度增大而减小）．当开关S闭合时，电容器中一带电微粒恰好处于静止状态．下列说法中正确的是（）A．只逐渐增大1R的光照强度，电阻0R消耗的电功率变大，电阻3R中有向上的电流B．只调节电阻3R的滑动端2P向上端移动时，电源消耗的功率变大，电阻3R中有向上的电流C．只调节电阻2R的滑动端1P向下端移动时，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动9．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图所示，接通电路后，下列判断正确的是A．两只电表的指针都不偏转B．两只电表的指针偏转角相同C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角10．如图，A、B两盏电灯完全相同．当滑动变阻器的滑动头向右移动时，则（）A．A灯变亮，B灯变亮B．A灯变暗，B灯变亮C．A灯变暗，B灯变暗D．A灯变亮，B灯变暗11．如图所示,a、b端接入电源,当滑动变阻器滑片P向下滑动时,电路中两个灯泡都不亮,用电压表检查电路时,测得U ab=U,U cd=U,U ac=0,U bd=0,则故障原因可能是…( )A．变阻器短路B．变阻器断路C．a、c间灯泡断路D．两个灯泡都断路12．一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3 h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为（）A．1.8 W，5.4×10-2WB．3.6 W，0.108 WC．0.6 W，1.8×10-2WD．6.48×103 W，1.94×102W13．在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，r < R1，C为电容器，电流表、电压表为理想电流表和理想电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是（）A．电压表示数变小，电流表示数变小B．电容器C所带电荷量增多C．电源的输出功率增大，效率降低D．a点的电势升高14．如图所示，电阻R1、R2、R3、R4满足R1:R2:R3:R4=1:2:3:4，则当A、B间接上直流电压时，流过R1、R2、R3、R4的电流I1:I2:I3:I4为( )A．1:2:3:4B．6:3:2:11C．3:2:1:6D．3:2:1:415．移动充电宝是一种能直接给手机等移动设备充电的储能装置。
