第三期cad技能二级考试试题答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD软件中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标单击C. 使用鼠标右键D. 使用鼠标滚轮答案：A3. 以下哪个命令用于创建圆？A. CIRCLEB. RECTANGLEC. ELLIPSED. POLYGON答案：A4. 在CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A5. 如何在CAD中创建一个矩形？A. 使用RECTANGLE命令B. 使用POLYGON命令C. 使用LINE命令D. 使用CIRCLE命令答案：A6. 在CAD中，如何测量两点之间的距离？A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用CAL命令答案：A7. 如何在CAD中创建一个多边形？A. 使用POLYGON命令B. 使用CIRCLE命令C. 使用RECTANGLE命令D. 使用LINE命令答案：A8. 在CAD中，如何将一个对象移动到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：B9. 如何在CAD中创建一个圆弧？A. 使用CIRCLE命令B. 使用ARC命令C. 使用LINE命令D. 使用POLYGON命令答案：B10. 在CAD中，如何将一个对象旋转到一个特定角度？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：C二、填空题（每题2分，共20分）1. CAD软件中，用于绘制圆的命令是________。
答案：CIRCLE2. 在CAD软件中，________命令可以用于创建一个矩形。

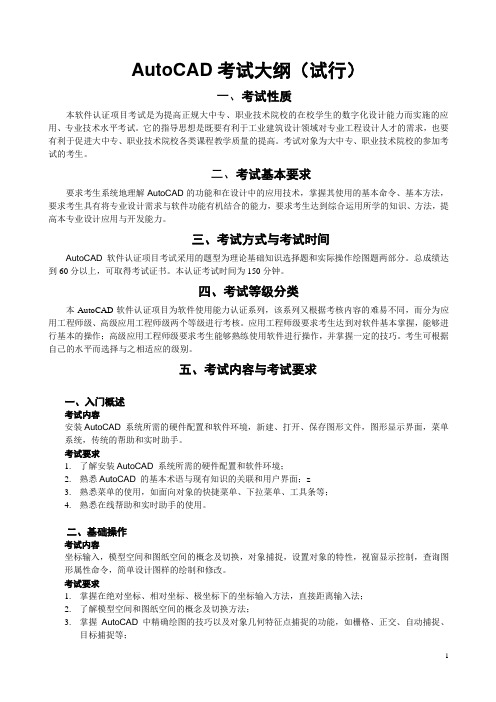

AutoCAD考试大纲（试行）一、考试性质本软件认证项目考试是为提高正规大中专、职业技术院校的在校学生的数字化设计能力而实施的应用、专业技术水平考试。
它的指导思想是既要有利于工业建筑设计领域对专业工程设计人才的需求，也要有利于促进大中专、职业技术院校各类课程教学质量的提高。
考试对象为大中专、职业技术院校的参加考试的考生。
二、考试基本要求要求考生系统地理解AutoCAD的功能和在设计中的应用技术，掌握其使用的基本命令、基本方法，要求考生具有将专业设计需求与软件功能有机结合的能力，要求考生达到综合运用所学的知识、方法，提高本专业设计应用与开发能力。
三、考试方式与考试时间AutoCAD软件认证项目考试采用的题型为理论基础知识选择题和实际操作绘图题两部分。
总成绩达到60分以上，可取得考试证书。
本认证考试时间为150分钟。
四、考试等级分类本AutoCAD软件认证项目为软件使用能力认证系列，该系列又根据考核内容的难易不同，而分为应用工程师级、高级应用工程师级两个等级进行考核。
应用工程师级要求考生达到对软件基本掌握，能够进行基本的操作；高级应用工程师级要求考生能够熟练使用软件进行操作，并掌握一定的技巧。
考生可根据自己的水平而选择与之相适应的级别。
五、考试内容与考试要求一、入门概述考试内容安装AutoCAD系统所需的硬件配置和软件环境，新建、打开、保存图形文件，图形显示界面，菜单系统，传统的帮助和实时助手。
考试要求1.了解安装AutoCAD系统所需的硬件配置和软件环境；2.熟悉AutoCAD的基本术语与现有知识的关联和用户界面；z3.熟悉菜单的使用，如面向对象的快捷菜单、下拉菜单、工具条等；4.熟悉在线帮助和实时助手的使用。
二、基础操作考试内容坐标输入，模型空间和图纸空间的概念及切换，对象捕捉，设置对象的特性，视窗显示控制，查询图形属性命令，简单设计图样的绘制和修改。
考试要求1.掌握在绝对坐标、相对坐标、极坐标下的坐标输入方法，直接距离输入法；2.了解模型空间和图纸空间的概念及切换方法；3.掌握AutoCAD 中精确绘图的技巧以及对象几何特征点捕捉的功能，如栅格、正交、自动捕捉、目标捕捉等；4.掌握设置对象的特性，如图层、颜色、线型和线宽及用对象特性管理器修改对象的特性，以及对象特性在设计数据表达中的作用；5.熟悉应用绘图、修改、对象特性设置、显示控制之类的基础命令；6.掌握应用向导、样板图、默认设置创建用户自己的绘图环境，多文档设计环境、图形的局部打开；7.掌握1:1和非1:1工程图处理技术;8.重点掌握一些常用的查询命令，如List、Dist、Area、Id、Status、Time等。
第九期工业产品CAD技能二级1. 概述工业产品CAD技能是指利用计算机辅助设计（Computer-Aided Design，简称CAD）软件对工业产品进行设计和绘制的能力。
本文将介绍工业产品CAD技能二级的相关内容，包括技能要求、培训内容、考核方式等。
2. 技能要求工业产品CAD技能二级要求学员具备以下技能：•掌握CAD软件的基本操作，包括界面功能、绘图工具等；•熟悉工业产品的设计原理和规范；•具备一定的CAD绘图能力，能够绘制工业产品的结构图、工艺图等；•具备一定的三维建模能力，能够进行工业产品的三维设计和展示；•熟悉CAD软件的高级功能和扩展工具，能够应用于实际设计项目中。
3. 培训内容工业产品CAD技能二级的培训内容主要包括以下几个方面：3.1 CAD基础知识•CAD软件的介绍和安装；•CAD界面功能和工具栏的使用；•绘图基础知识，包括坐标系、线型、图形绘制等；•图层管理和属性编辑；•尺寸标注和注释功能。
3.2 工业产品设计原理和规范•工业产品的结构和功能原理；•工业产品设计中的常见规范和标准；•工业产品的材料选择和加工工艺。
3.3 工业产品的绘图和建模•工业产品的平面图绘制；•工业产品的剖视图和细节图绘制；•工业产品的装配图和爆炸图绘制；•工业产品的三维建模和渲染。
3.4 CAD软件的高级功能和扩展工具•约束和参数化设计；•曲面建模和压力特性分析；•图形导出和文件格式转换；•自动化绘图和批量处理功能。
4. 考核方式工业产品CAD技能二级的考核方式主要分为理论考核和实际操作考核两部分。
4.1 理论考核理论考核内容包括CAD软件的基础知识、工业产品设计原理和规范等。
考核形式可以是选择题、填空题、简答题等。
4.2 实际操作考核实际操作考核要求学员完成一个实际的工业产品设计项目。
考核内容包括工业产品的绘图和建模、高级功能的应用等。
考核形式可以是实际操作、绘图作业、模型展示等。
5. 结语工业产品CAD技能二级是工程设计和制造领域必备的技能之一。
第三期cad技能二级考试试题答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：A2. 在CAD中，如何快速选择所有对象？A. 使用鼠标右键B. 使用鼠标左键C. 使用鼠标中键D. 使用键盘快捷键“Ctrl+A”答案：D3. 下列哪个选项不是CAD中图层的基本属性？A. 颜色B. 线型C. 线宽D. 填充图案答案：D4. 在CAD中，如何将一个对象复制到另一个位置？A. 使用“COPY”命令B. 使用“MOVE”命令C. 使用“ARRAY”命令D. 使用“ROTATE”命令答案：A5. 在CAD中，如何测量两点之间的距离？A. 使用“DIST”命令B. 使用“MEASURE”命令C. 使用“LENGTHEN”命令D. 使用“AREA”命令答案：A6. CAD中，哪个命令用于绘制圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A7. 在CAD中，如何创建一个新的图层？A. 使用“LAYER”命令B. 使用“NEW”命令C. 使用“COPY”命令D. 使用“LAUNCH”命令答案：A8. CAD中，哪个命令用于绘制矩形？A. RECTANGB. POLYGONC. CIRCLED. ELLIPSE答案：A9. 在CAD中，如何将一个对象移动到另一个位置？A. 使用“COPY”命令B. 使用“MOVE”命令C. 使用“ARRAY”命令D. 使用“ROTATE”命令答案：B10. CAD中，哪个命令用于绘制多段线？A. LINEB. POLYLINEC. SPLINED. ARC答案：B二、填空题（每题2分，共20分）1. CAD中，使用“_”命令可以绘制圆弧。
答案：ARC2. 当需要在CAD中创建多个相同对象时，可以使用“_”命令。
答案：ARRAY3. 在CAD中，使用“_”命令可以测量对象的面积。
“计算机辅助设计（工业产品CAD）”模拟赛题参赛选手须知1、本赛项比赛时间240分钟，赛题共3大题4道题目。
2、比赛正式开始之前，参赛选手不得开启题目边缘封条。
3、选手不得损坏赛题及图册的装订钉，拆散赛题或图册。
4、参赛选手须严格按照题目规定的路径及名称保存文件。
5、参赛选手应及时保存文件，以便设备故障时迅速恢复。
6、工程图参考赛题样式，按机械制图“图样画法”国家标准绘制；工程图标题栏，明细表具体操作如下；（1）工程图标题栏要求填写图样名称，图样代号，零件材料，零件重量及基础视图比例。
（2）工程图明细表栏要求包含序号，代号，名称，数量，材料，重量及备注；明细栏总宽180mm，各列宽度依次为8mm,40mm8mm38mm22mm20mm。
7、所有模型及工程图、效果图等由Autodesk Inventor2013完成；效果图分辨率不得低于800x600；说明文档可用Microsoft PowetPoint2007完成8、赛题中所有工程图同时提供电子版。
”题目 1：调节器请选手根据给出的图纸及相关要求，完成调节器的建模与表达，适当 的补足缺少的旋钮、按键、屏幕等。
需要提交的文件见文件要求。
[注意]题目 1 所有的文件需保存在“E\工位号\1 调节器 ；请勿为不同类型的 文件建立单独的文件夹。
[文件要求]题目 1 需要提交的文件包括：1、调节器零部件的三维数字模型（*.ipt 、 *.iam 文件）2、调节器上盖和下盖工程图（.idw 文件）3、调节器的六视图（.idw 文件）4、调节器的爆炸图及明细栏（.ipn .idw 文件）5、调节器的装配图（.idw 文件）6、调节器的效果图 2 张（.png 文件或其他类型的图片文件，分辨率 800x600）[提供图纸]图1-1上壳图1-2下壳”图 1-3 上壳、下壳装配图题目 2 诺基亚手机 请选手根据给出的图纸及相关要求，完成诺基亚手机的建模与表达， 适当的补足缺少的零件。
参考考评分标准第一期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成12个零件的实体造型，并做适当润饰:（1）阀体1；（2）套筒2；（3）螺帽3；（4）阀门4；（5）垫圈5；（6）凹环6；（7）填料7；（8）螺帽8；（9）把手9；（10）螺母10；（11）调节螺帽11；（12）凸环12。
②用零件名称做为文件名保存在以考生姓名为名称的文件夹中。
套筒2共2分其中：圆柱和孔1分，螺纹1分。
螺帽共4分其中：正六边形1分，30度倒角1分，螺纹1分,退刀槽1分垫圈5共1分凹环6共2分其中：圆柱1分，锥面1分填料7共2分其中：圆柱1分，锥面1分螺帽8共4分其中：六棱柱1分，30度倒角1分，退刀槽1分，其它1分把手9共3分其中：圆柱及圆角1分,把1分，方孔1分螺母10共3分其中：正六边形1分，30度倒角1分，螺纹及螺纹倒角1分凸环12共2分其中：圆柱1分，锥凸台1分二、装配（20分）①按照旋转开关的装配图，将生成的零件实体装配成旋转开关的装配体;②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图2分三、根据阀体三维模型生成阀体的二维零件图，或根据旋转开关装配体生成旋转开关的二维装配图（25分）零件图要求：与所给阀体的零件图内容一致。
分值分配如下：1视图共14分，其中：A3图纸幅面1分;俯视图主要采用三维模型投影得到，3分;主视图主要采用三维模型投影得到，3分;主视图肋板无剖面线，表达正确，3分。
肋板移出剖面，2分;A-A局部剖主要采用三维模型投影得到,2分。
②标注尺寸共6分，其中：尺寸数字为2.5号字，1分；每7个尺寸标注正确1分，共5分（不计圆角半径,共有30个线性尺寸、2个角度尺寸、3个倒角尺寸）。
3其它共5分，其中：技术要求和填写标题栏等文字，1分表面结构要求，每4个粗糙度符号1分（视图中共15个粗糙度符号，图纸右下角3组粗糙度符号算作1个），共4分。
cad二级考试历年真题及答案1. 题目：请在CAD软件中绘制一个半径为50mm的圆，并在圆内绘制一个正方形，正方形的边长等于圆的直径。
答案：首先，使用圆的绘制命令（Circle），输入半径50mm。
接着，使用矩形的绘制命令（Rectangle），输入正方形的边长为100mm（即圆的直径），并确保正方形的对角线与圆相切。
2. 题目：在CAD中，如何将一个多段线（Polyline）转换为普通线段？答案：可以通过“PE”命令（Polyline Edit）来编辑多段线。
在命令行中输入“PE”，选择多段线，然后输入“Y”确认转换为普通线段。
3. 题目：请描述如何在CAD中创建一个直径为80mm的圆，并在圆心处标注直径尺寸。
答案：首先，使用圆的绘制命令（Circle），输入直径80mm。
然后，使用直径标注命令（Dimdiameter），选择刚才绘制的圆，系统会自动在圆心处添加直径尺寸标注。
4. 题目：在CAD中，如何将一个矩形的四个角修改为圆角？答案：可以通过“Fillet”命令来实现。
首先，选择矩形，然后输入“Fillet”命令，输入圆角半径值，接着选择矩形的四个角，即可将直角修改为圆角。
5. 题目：请说明在CAD中如何将一个图层设置为不打印。
答案：在图层管理器（Layer Properties Manager）中，选择需要设置的图层，然后在“Plot”列中选择“Not Plottable”，这样设置的图层在打印时将不会被打印出来。
6. 题目：在CAD中，如何将多个对象组合成一个块（Block）？答案：首先，选择需要组合的所有对象。
然后，使用“Block”命令（或在“Home”选项卡下的“Block”面板中选择“Create Block），在弹出的对话框中输入块的名称，并确认创建。
这样，所选对象就会被组合成一个块。
7. 题目：请解释在CAD中如何使用“Hatch”命令填充一个封闭区域。
答案：首先，确保需要填充的区域是封闭的。
*.bmp文件是怎么创建的？答案选项：1. 文件→保存2. 文件→另存为3. 文件→输出4. 文件→打印参考答案：3“F10”临时替代键的作用是？答案选项：1. 切换“对象捕捉追踪”2. 切换“动态输入”3. 切换“极轴追踪”4. 切换ORTHOMODE参考答案：3autocad 中可以自定义右键，在命令模式下，单击右键不能实现：答案选项：1. 确认2. 快捷菜单：总是启用3. 快捷菜单：命令选项存在时可用4. 取消参考答案:4autocad程序非正常中止后，下列方法不能修复文件的是：答案选项：1. 拷贝自动保存文件，改后缀为dwg2. bak文件，改后缀为dwg3. 重新打开autocad,用图形修复管理器4. 直接双击"自动保存文件",即可恢复参考答案:4F8临时替代键的作用是？答案选项：1. 对象捕捉2. 动态输入3. 正交4. 栅格参考答案:3 按如下要求创建螺旋体实体，然后计算其体积。
其中螺旋线底面直径是100，顶面的直径是50，螺距是5，圈数是10，丝径直径是?答案选项:1. 968.342. 16657.683. 25678.354. 69785.32参考答案:2按照AutoCAD的默认设置，启用或关闭动态输入功能的临时替代键是什么？答案选项:1. F22. F83. F104. F12参考答案:4半径为10的四分之一圆弧，在圆弧的两端分别将弧长加长3mm，则圆弧的弦长是多少？答案选项:1. 17.692. 20.363.25.674. 33.64参考答案:1不能使用JOIN命令合并的对象包含以下哪些选项？答案选项:1. 直线(共线)2. 直线(不共线)3.圆弧4. 样条曲线参考答案:21传递图纸集时可以对所包含的图形的文件格式进行转换，以下不属于所转换的格式的是？2.3.4.增量列表以上都是2答案选项:1. AutoCAD2007/LT 2007图形格式2. AutoCAD2004/LT 2004图形格式3. AutoCAD2000/LT 2000图形格式4. AutoCAD2008/LT 2008图形格式参考答案:4从工具选项板中的“机械”中拖出螺母，该螺母是动态块，一共定义了几种直径？答案选项:1. 32. 53. 74. 8参考答案:4打开“安全选项”对话框使用的命令是?答案选项:1. sigvalidate2. validate3. sigwarn4. securityoptions参考答案:4当文字在尺寸界线内时，文字与尺寸线对齐。
第一期cad技能二级考试答案一、选择题（每题2分，共20分）1. CAD软件中，用于绘制直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在CAD中，以下哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. ELLIPSED. SPLINE答案：A3. 若要在CAD中创建一个圆，应该使用以下哪个命令？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：A4. 当需要在CAD中创建一个多边形时，应该使用哪个命令？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A5. 在CAD中，哪个命令用于创建一个圆弧？A. ARCB. CIRCLEC. ELLIPSED. POLYGON答案：A6. 如何在CAD中创建一个椭圆？A. ELLIPSEB. CIRCLEC. ARCD. POLYGON答案：A7. CAD中，哪个命令用于创建一个多段线？A. LINEB. POLYLINEC. RECTANGLED. ELLIPSE答案：B8. 在CAD中，哪个命令用于创建一个点？A. POINTB. LINEC. POLYLINED. CIRCLE答案：A9. 若要在CAD中创建一个文本对象，应该使用以下哪个命令？A. TEXTB. MTEXTC. DIMENSIOND. HATCH答案：A10. 在CAD中，哪个命令用于创建一个尺寸标注？A. TEXTB. MTEXTC. DIMENSIOND. HATCH答案：C二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以测量两点之间的距离。
答案：DIST2. 若要在CAD中选择多个对象，可以使用________键。
答案：Shift3. 在CAD中，________命令允许用户创建一个块。
答案：BLOCK4. 若要在CAD中插入一个已经创建的块，可以使用________命令。
参考考评分标准第十期CAD技能二级(三维数字建模师)考试试题----工业产品类一、实体造型（零件三维环境设置＋草图设计＋特征造型＝5＋10＋30＝45分）①按照各零件图中所注尺寸生成14个零件的实体造型，并做适当润饰:（1）泵体；（2）螺母；（3）垫圈；（4）螺柱；（5）柱塞；（6）填料压盖；（7）填料；（8）衬套；（9）垫片；（10）上阀瓣；（11）垫片；（12）螺塞；（13）管接头；（14）下阀瓣。
(标准件可用标准件库零件)（2）螺母M8（标准件）共2分其中: 正六棱柱1分，倒角和螺孔1分。
(3)垫圈8（标准件）共1分。
(4) 螺柱M8X22 共1分。
(5) 柱塞共3分其中：柱体1分，双耳及孔2分。
（6）填料压盖共3分其中：圆柱、内锥面和孔1分，菱形法兰2分。
(7) 填料共1分。
（1）泵体共11分其中：底板2分柱内外2分菱形法兰2分支撑板2分肋板2分圆角1分（8）衬套共1分。
（9）垫片共1分。
(10) 上阀瓣共3分其中：圆柱体和孔1分，阀瓣2分。
（11）垫片共1分。
（12）螺塞共4分其中：正六棱柱和倒角2分，垫片结构1分，螺纹和孔1分。
（13）管接头共10分其中：管体外形2分，管体内形2分，垂直支管内外2分，水平支管内外2分，螺孔、圆角及倒角2分。
（14）下阀瓣共3分其中：圆柱体1分，阀瓣2分。
②用零件名称作为文件名保存在以考生姓名为名称的文件夹中。
二、装配（20分）①按照柱塞泵的装配图，将生成的零件实体装配成柱塞泵的装配体;装配共16分其中：（1）泵体定位1分；（2）衬套8定位1分；（3）填料定位1分；（4）填料压盖定位2分；（5）两个螺柱定位1分；（6）两个垫圈定位1分；（7）两个螺母定位1分；（8）柱塞定位1分；（9）垫片9定位1分；（10）管接头定位2分；（11）垫片11定位1分；（12）螺塞定位1分；（13）上阀瓣定位1分；（14）下阀瓣定位1分。
②生成爆炸图，拆解顺序要与装配顺序相匹配；生成爆炸图4分。
