201X工业产品设计(CAD)试题

参考评分标准第六期CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）电热水壶主要由壶底、壶身、壶盖、壶把、电器开关、壶盖开关和水位指示牌组成（如图1），请按照图示形状，完成电热水壶三维造型。

要求：（1）尺寸自定，形状与给定图示相似；（2）水位指示牌上有刻度显示（最高Max，最低Min水位指示）；（3）在壶身上刻上（贴上）自己姓名（拼音）；用电热水壶作为文件名保存在以考生姓名为名称的文件夹中。

分值分配：（1）壶底，2分；图1 电热水器（2）壶身，5分，壶身没有刻字（贴字）扣2分；（3）壶盖，2分；（4）壶把，4分；（5）电器开关，1分；（6）壶盖开关，1分；（7）水位指示牌，3分；（8）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示柜（台），台面为玻璃或者大理石，背景自主设计（3分）；（2）赋材质：给电热水壶各部分赋予材质，壶身为不锈钢材质，壶底、壶盖与壶把为黑色塑料，水位指示牌为透明塑料，电气开关为红色塑料，壶盖开关为白色塑料；（每部分各1分，共7分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（4分）。

3．动画制作（20分）制作展示电热水壶结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕电热水壶旋转展示电热水壶外部结构特征）（3分）；（3）制作展示电热水壶功能的动画：a）壶盖开关下压，壶盖打开；壶盖开关弹起，壶盖合上；b）模拟水壶倒水动作：倾倒水壶，可见水流从壶中流出；（各3分，共6分）（4）通过灯光颜色与亮度变化来展示电热水壶的质感（4分）；（5）整体效果（4分）。

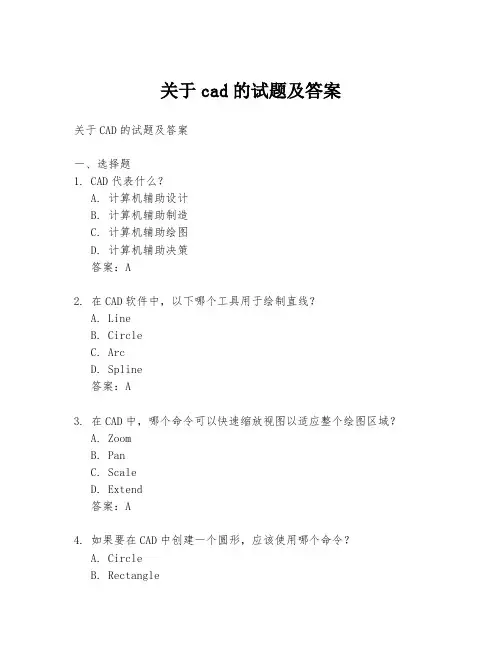

关于cad的试题及答案关于CAD的试题及答案一、选择题1. CAD代表什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助绘图D. 计算机辅助决策答案：A2. 在CAD软件中，以下哪个工具用于绘制直线？A. LineB. CircleC. ArcD. Spline答案：A3. 在CAD中，哪个命令可以快速缩放视图以适应整个绘图区域？A. ZoomB. PanC. ScaleD. Extend答案：A4. 如果要在CAD中创建一个圆形，应该使用哪个命令？A. CircleB. RectangleC. PolygonD. Ellipse答案：A5. 在CAD中，图层（Layer）的主要作用是什么？A. 控制对象的颜色和线型B. 控制对象的大小C. 控制对象的旋转D. 控制对象的透明度答案：A二、填空题6. CAD软件通常用于______、______、______等领域。

答案：工程设计、建筑设计、工业设计7. 在CAD中，使用______命令可以创建新的图层。

答案：Layer8. 为了确保绘图的准确性，CAD中常常使用______和______来辅助绘图。

答案：网格、参考线9. 在CAD中，对象捕捉（Object Snap）功能可以帮助用户快速定位到对象的______、______等特定点。

答案：端点、中点10. 通过使用CAD软件中的______工具，可以测量对象的长度、角度等属性。

答案：测量三、简答题11. 请简述CAD软件在工程设计中的主要作用。

答案：CAD软件在工程设计中主要用于创建精确的工程设计图纸，包括二维绘图和三维建模。

它可以帮助工程师快速生成设计概念的视觉表示，进行设计分析，以及优化设计。

此外，CAD软件还可以简化设计修改过程，提高设计效率，减少错误。

12. 解释什么是参数化设计，并说明其在CAD中的重要性。

答案：参数化设计是一种基于参数的设计理念，其中对象的尺寸和形状可以通过修改参数值来控制。

工业产品设计(CAD)技术题目一、比赛规则1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场。

2、不允许的完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩。

3、比赛时间：180分钟。

二、说明与要求1、参赛选手首先在桌面上以选手自己的“机位号”命名创建一个文件夹，后面的参赛作品一定要放到该文件夹中，创建文件名应明确绘制内容，建议以图号加机位号命名，或以零件名称命名。

若在指定文件夹内相关的文件，则该项作品不计成绩。

2、抄绘的二维图和创建的装配图用“*.dwg”格式提交；根据二维图建立立体三维模型如果用AutoCAD创建的三维模型请用“*.dwg”格式提交；如果用3DS MAX创建的模型请用“*.max”格式提交。

渲染的效果图使用“*.jpg”格式提交。

3、图中尺寸单位均为mm。

4、比赛结束前5分钟，参赛选手应进行作品的检查和存盘。

比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场。

5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩。

三、比赛题目和要求（一）抄绘零件图，并创建三维模型1、要求抄绘图一所示的零件图，零件要表达完整，准确；尺寸标注要完整、正确、清晰，并布置合理，符合国家标准；图纸幅面和比例自定，要选择标准图纸幅面，并绘制标题栏（标题栏中填写图纸比例，其他空白即可）。

根据需要设置图层、线型、线宽、文本和标注样式，文字字体符合国家标准要求。

2、根据二维零件图创建三维模型。

要求模型完整、尺寸准确。

精品文档图一精品文档（二）抄绘零件图，并创建三维模型抄绘图二的零件图，并根据该零件图创建三维模型。

基本要求同题（一），图框格式参考题（一）。

图二（三）根据零件图创建零件模型，并创建三维和二维装配图1、根据给定的图三（1）~（7）创建零件三维模型。

要求模型创建尺寸、结构准确。

图中未注圆角均为R1，未注倒角C1。

图三（1）图三（2）图三（3）图三（4）图三（5）图三（6）图三（7）2、根据图三（8）的球阀剖视装配图，创建完整的球阀三维模型，并进行渲染成效果图。

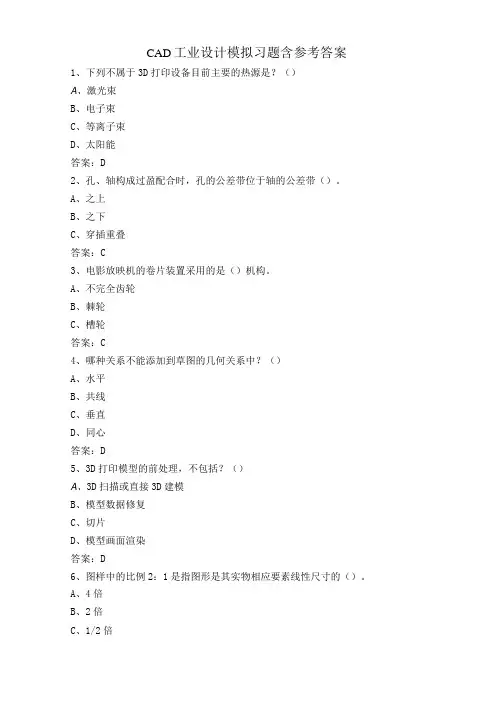

CAD工业设计模拟习题含参考答案1、下列不属于3D打印设备目前主要的热源是？（）A、激光束B、电子束C、等离子束D、太阳能答案：D2、孔、轴构成过盈配合时，孔的公差带位于轴的公差带（）。

A、之上B、之下C、穿插重叠答案：C3、电影放映机的卷片装置采用的是（）机构。

A、不完全齿轮B、棘轮C、槽轮答案：C4、哪种关系不能添加到草图的几何关系中？（）A、水平B、共线C、垂直D、同心答案：D5、3D打印模型的前处理，不包括？（）A、3D扫描或直接3D建模B、模型数据修复C、切片D、模型画面渲染答案：D6、图样中的比例2：1是指图形是其实物相应要素线性尺寸的（）。

A、4倍B、2倍C、1/2倍D、1倍答案：B7、锥销孔Φ5,其中d）5是与锥销孔相配的圆锥销（）直径。

A、大头B、小头C、中间D、平均答案：B8、下面哪一组二维图形之间不能进行布尔运算？（）A、有两个相交的圆B、一个圆和一个螺旋线有相交C、一个圆和一个矩形有相交D、一个圆和一个多边形有相交答案：B9、关于量具，下列说法中错误的是（）A、量具的结构一般比较简单B、量具可分为标准量具和通用量具两种C、量具没有传动放大系统D、量具只能与其他计量器具同时使用答案：D10、在普通黄铜中加入下列哪种合金元素，能增加黄铜的强度和硬度（）。

A、锡B、锦C、硅D、铅答案：B11、圆柱齿轮的规定画法中，分度圆和分度线用（）绘制。

A、粗实线B、细实线C、虚线D、细点画线答案：D12、FDM技术的成型原理是（）A、叠层实体制造B、熔融挤出成型C、立体光固化成型I）、选择性激光烧结答案：B13、车床走刀箱常采用（）机构来调节走刀速度。

A、倍增速变速B、塔齿轮变速C、拉键变速答案：B14、单击新建图标后，如何开启新的零件文件？（）A、选择一个工程图模板B、选择一个装配体模板C、选择一个零件模板D、以上均不正确答案：C15、关于金属材料塑性说法正确的是（）。

A、塑性是金属材料在静载荷作用下，抵杭变形和破坏的能力B、塑性是金属材料在静载荷作用下产生永久变形而不破坏的能力C、塑性是金属材料抵抗其它更硬物体压入其表面的能力D、塑性是金属材料抵抗冲击载荷而不破坏的能力答案：B16、被称为产品交换标准。

“计算机辅助设计（工业产品CAD）”模拟赛题参赛选手须知1、本赛项比赛时间240分钟，赛题共3大题4道题目。

2、比赛正式开始之前，参赛选手不得开启题目边缘封条。

3、选手不得损坏赛题及图册的装订钉，拆散赛题或图册。

4、参赛选手须严格按照题目规定的路径及名称保存文件。

5、参赛选手应及时保存文件，以便设备故障时迅速恢复。

6、工程图参考赛题样式，按机械制图“图样画法”国家标准绘制；工程图标题栏，明细表具体操作如下；（1）工程图标题栏要求填写图样名称，图样代号，零件材料，零件重量及基础视图比例。

（2）工程图明细表栏要求包含序号，代号，名称，数量，材料，重量及备注；明细栏总宽180mm，各列宽度依次为8mm,40mm8mm38mm22mm20mm。

7、所有模型及工程图、效果图等由Autodesk Inventor2013完成；效果图分辨率不得低于800x600；说明文档可用Microsoft PowetPoint2007完成8、赛题中所有工程图同时提供电子版。

”题目 1：调节器请选手根据给出的图纸及相关要求，完成调节器的建模与表达，适当 的补足缺少的旋钮、按键、屏幕等。

需要提交的文件见文件要求。

[注意]题目 1 所有的文件需保存在“E\工位号\1 调节器 ；请勿为不同类型的 文件建立单独的文件夹。

[文件要求]题目 1 需要提交的文件包括：1、调节器零部件的三维数字模型（*.ipt 、 *.iam 文件）2、调节器上盖和下盖工程图（.idw 文件）3、调节器的六视图（.idw 文件）4、调节器的爆炸图及明细栏（.ipn .idw 文件）5、调节器的装配图（.idw 文件）6、调节器的效果图 2 张（.png 文件或其他类型的图片文件，分辨率 800x600）[提供图纸]图1-1上壳图1-2下壳”图 1-3 上壳、下壳装配图题目 2 诺基亚手机 请选手根据给出的图纸及相关要求，完成诺基亚手机的建模与表达， 适当的补足缺少的零件。

计算机辅助设计（工业产品CAD）赛项题目参赛选手须知1.比赛时间4 小时，赛题共3大题5 道题目，参赛选手需完成全部题目。

2.参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

3.参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。

4.工程图按照题目图纸样式，依据机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。

零件材料图样名称零件重量视图比例图样代号（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为8mm、40mm、44mm、8mm、38mm、22mm、20mm。

5.题目3-1 由Fusion 360 完成；其他题目中模型及工程图、效果图、动画等由Inventor 完成，说明（制造）文档由Microsoft Word 或Microsoft PowerPoint 完成。

参赛选手确认表题目 1 机器狗机器狗如图 1-1，请根据给出 的图纸及要求，完成该产品的模型 建立与设计表达。

本题需提交的文件及相关要求见表 1-1；所有文件 须保存在“D: \ 赛位号 \ 1-1-机器狗”；不得为不同类型的文件单独创建文件夹。

图 1-1 机器狗题目2 床头灯题目2-1 床头灯建模与表达请选手根据给出的图纸及相关要求，完成如图2-1床头灯的建模与表达。

需要提交的文件见表2-1。

［注意］1.题目2所有文件须保存在“D:\赛位号\ 2-1-床头灯\”；请勿为不同类型的文件建立单独的文件夹。

表2-1 题目2需提交的文件内容要求提供的文件文件命名方式备注项目项目文件床头灯.ipj零件灯罩零件模型及工程图灯罩.ipt、灯罩.idw底座上壳上壳.ipt、上壳.idw底座下壳下壳.ipt、下壳.idw灯柱仅零件模型灯柱.ipt灯杆灯杆.ipt灯座灯座.ipt灯座盖灯座盖.ipt灯杆前帽灯杆前帽.ipt灯杆后帽灯杆后帽.ipt紧固旋钮紧固旋钮.ipt按键盖板按键盖板.ipt部件相关部件文件、六视图、爆炸图及明细栏床头灯.iam床头灯六视图.idw床头灯.ipn床头灯爆炸图.idw设计表达装拆动画床头灯装拆动画.wmv完整表达产品的部件装配、拆解过程，并添加特写镜头；分辨率1280 ×720图2-1 床头灯第页，共页题目2-2床头灯包装箱设计及改进给床头灯配备可稳定固定相关部件的包装箱。

（完整版）CAD考试试题库及参考答案CAD 考试试题库及参考答案一、单项选择1 、AUTOCAD 的坐标体系，包括世界坐标和（ D ）坐标系。

A 、绝对坐标B 、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD 环境中（即AUTOCAD 的图形编辑器）时，缺省时所建立的坐标系统为（ B ） A 、用户坐标系 B 、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A 、执行COPY （复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE 命令画出一个矩形，该矩形中有___B___ 图元实体。

A．1 个B．4个C．不一定D．5 个6、用STRETCH 命令中的窗口方式完全将物体选中，则该操作与采用__B___ 命令相同。

A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET 命令时，先应设置__A ___ 。

A．圆弧半径R B．距离 D C ．角度值D．内部块Block8、剪切物体需用___A___ 命令。

A．Trim B．Extend C．Stretch D ．Chamfer9、当使用LINE 命令封闭多边形时，最快的方法是__A ___ 。

A ．输入 C 回车B ．输入 B 回车C．输入PLOT 回车D．输入DRAW 回车10 、AutoCAD 中的图层数最多可设置为__B ___ 。

A．10 层B．没有限制C．5 层D．256 层11 、CP 是哪个命令的热键名__B ___ 。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12．ARC 子命令中的（S，E，A）指的是哪种画圆弧方式__D __ 。

A ．起点、圆心、终点B ．起点、终点、半径C．起点、圆心、圆心角落 D ．起点、终点、圆心角13 、CIRCLE 命令中的TTR 选项是指用__D __ 方式画圆弧。

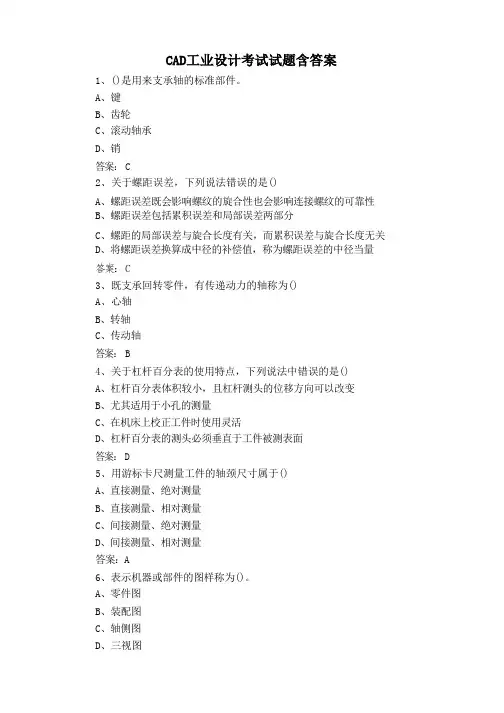

CAD工业设计考试试题含答案1、()是用来支承轴的标准部件。

A、键B、齿轮C、滚动轴承D、销答案：C2、关于螺距误差，下列说法错误的是()A、螺距误差既会影响螺纹的旋合性也会影响连接螺纹的可靠性B、螺距误差包括累积误差和局部误差两部分C、螺距的局部误差与旋合长度有关，而累积误差与旋合长度无关D、将螺距误差换算成中径的补偿值，称为螺距误差的中径当量答案：C3、既支承回转零件，有传递动力的轴称为()A、心轴B、转轴C、传动轴答案：B4、关于杠杆百分表的使用特点，下列说法中错误的是()A、杠杆百分表体积较小，且杠杆测头的位移方向可以改变B、尤其适用于小孔的测量C、在机床上校正工件时使用灵活D、杠杆百分表的测头必须垂直于工件被测表面答案：D5、用游标卡尺测量工件的轴颈尺寸属于()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：A6、表示机器或部件的图样称为()。

A、零件图B、装配图C、轴侧图D、三视图答案：B7、()是一组图形的核心，画图和看图都是从该图开场的。

A、主视图B、俯视图C、左视图D、右视图答案：A8、当同一机件上有几个被放大的局部时，应用()数字。

A、阿拉伯B、罗马C、英文D、中文答案：B9、对于机件的肋、轮辐及薄壁等，如按纵向剖切，这些构造都不画剖面符号，而用()将它们与其邻接局局部开。

A、粗实线B、细实线C、虚线D、细点画线答案：A10、下列哪一项不是3D 打印抛光机控制系统组成部分?()A、开关控制B、时间控制C、适度控制D、温度控制答案：C11、3DP技术使用的原材料是。

()A、金属材料B、粉末材料C、高分子材料D、光敏树脂答案：B12、用百分表测量工件的长度尺寸时，所采用的测量方法是()A、直接测量、绝对测量B、直接测量、相对测量C、间接测量、绝对测量D、间接测量、相对测量答案：B13、将机件向根本投影面投射所得的视图称为()视图。

A、根本B、局部C、斜D、向答案：B14、以下哪种3D 打印技术在金属增材制造中使用最多?()A、FDMB 、SLAC、3DPD 、SLS答案：D15、计量器具能准确读出的最小单位数值就是计量器具的()A、校正值B、示值误差C、分度值D、刻度间距答案：C16、以下哪种铸铁的断口呈灰黑色()A、马口铁B、白口铸铁C、麻口铸铁D、灰铸铁答案：D17、20CrMnTi 按用途和热处理特点属于()A、合金渗碳钢B、合金调质钢C、合金弹簧钢D、合金工具钢答案：A18、在孔或轴的根本尺寸后面，注出根本偏差代号和公差等级，这种标注形式用于()的零件图上。

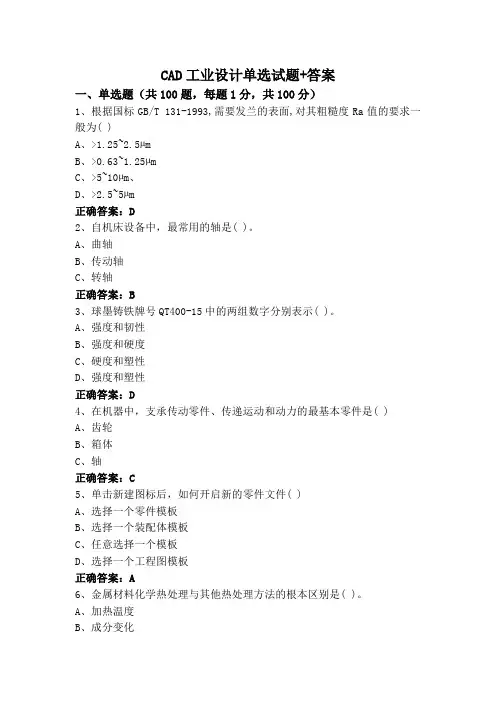

CAD工业设计单选试题+答案一、单选题（共100题，每题1分，共100分）1、根据国标GB/T 131-1993,需要发兰的表面,对其粗糙度Ra值的要求一般为( )A、>1.25~2.5µmB、>0.63~1.25µmC、>5~10µm、D、>2.5~5µm正确答案：D2、自机床设备中，最常用的轴是( )。

A、曲轴B、传动轴C、转轴正确答案：B3、球墨铸铁牌号QT400-15中的两组数字分别表示( )。

A、强度和韧性B、强度和硬度C、硬度和塑性D、强度和塑性正确答案：D4、在机器中，支承传动零件、传递运动和动力的最基本零件是( )A、齿轮B、箱体C、轴正确答案：C5、单击新建图标后，如何开启新的零件文件( )A、选择一个零件模板B、选择一个装配体模板C、任意选择一个模板D、选择一个工程图模板正确答案：A6、金属材料化学热处理与其他热处理方法的根本区别是( )。

A、加热温度B、成分变化C、组织变化D、性能变化正确答案：B7、LOM打印技术的缺点不包括以下哪一项？( )A、前、后处理费时费力B、材料浪费严重且材料种类少C、制造中空结构件时加工困难D、表面质量差，制件性能不高正确答案：C8、用灰铸铁制造的机床导轨，为提高其表面的硬度和耐磨性，应采用( )。

A、高温淬火B、渗碳+低温回火C、电接触加热表面淬火D、等温淬火正确答案：C9、用于制造渗碳零件的钢称为( )。

A、渗碳钢B、结构钢C、工具钢D、合金钢正确答案：A10、关于量具，下列说法中错误的是( )A、量具可分为标准量具和通用量具两种B、量具没有传动放大系统C、量具只能与其他计量器具同时使用D、量具的结构一般比较简单正确答案：C11、3D打印前处理不包括？( )A、切片处理B、模型近似处理C、画面渲染D、构造3D模型正确答案：C12、普通钢、优质钢和高级优质钢的分类依据是( )。

A、主要质量等级B、主要用途C、主要性能D、前三者综合考虑正确答案：A13、一般情况下，选取轴的材料主要采用( )。

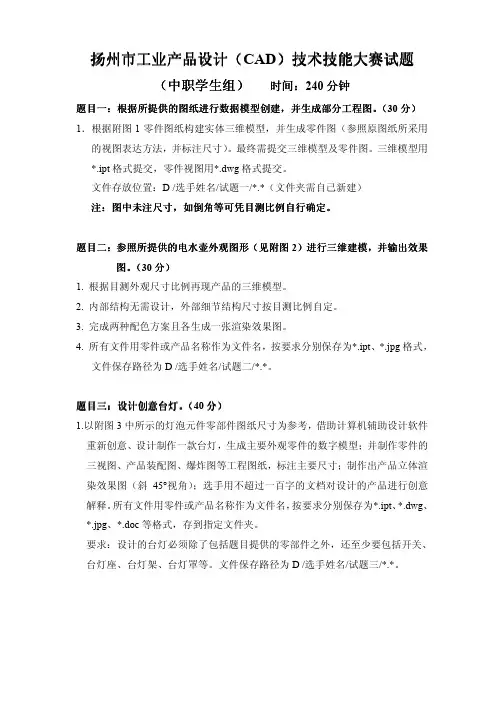

扬州市扬州市工业产品设计工业产品设计工业产品设计（（CAD ）技术技能大赛试题（中职学生组中职学生组）） 时间时间：：240分钟题目一题目一：：根据所提供的根据所提供的图纸图纸图纸进行数据模型创建进行数据模型创建进行数据模型创建，，并生成生成部分工程图部分工程图部分工程图。

（30分） 1．根据附图1零件图纸构建实体三维模型，并生成零件图（参照原图纸所采用的视图表达方法，并标注尺寸）。

最终需提交三维模型及零件图。

三维模型用*.ipt 格式提交，零件视图用*.dwg 格式提交。

文件存放位置：D /选手姓名/试题一/*.*（文件夹需自己新建） 注：图中未注尺寸图中未注尺寸，，如倒角等可凭目测比例自行确定如倒角等可凭目测比例自行确定。

题目二题目二：：参照参照所提供的所提供的所提供的电水壶电水壶电水壶外观图形外观图形外观图形（（见附图2）进行三维建模进行三维建模，，并输出效果图。

（30分）1. 根据目测外观尺寸比例再现产品的三维模型。

2. 内部结构无需设计，外部细节结构尺寸按目测比例自定。

3. 完成两种配色方案且各生成一张渲染效果图。

4. 所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.jpg 格式，文件保存路径为D /选手姓名/试题二/*.*。

题目三题目三：：设计设计创意台灯创意台灯创意台灯。

（40分） 1.以附图3中所示的灯泡元件零部件图纸尺寸为参考，借助计算机辅助设计软件重新创意、设计制作一款台灯，生成主要外观零件的数字模型；并制作零件的三视图、产品装配图、爆炸图等工程图纸，标注主要尺寸；制作出产品立体渲染效果图（斜45°视角）；选手用不超过一百字的文档对设计的产品进行创意解释。

所有文件用零件或产品名称作为文件名，按要求分别保存为*.ipt 、*.dwg 、*.jpg 、*.doc 等格式，存到指定文件夹。

要求：设计的台灯必须除了包括题目提供的零部件之外，还至少要包括开关、台灯座、台灯架、台灯罩等。

济南市历城区职业院校技能大赛
工业产品设计试题
1、根据图纸中所示的轴测图按1:1的比例绘制三视图，绘制好的图形以“支架.dwg”为文件名保存到桌面。

（40分）
要求：（1）三视图的绘制符合国家标准（20分）
（2）尺寸标注正确，符合标准。

尺寸每标错一处扣一分扣完为止。

（10分）
（3）图层、线型、线宽、尺寸样式等应用要得当（10分）
2、在AutoCAD 环境中绘制图形，绘制好的图形以“连杆.dwg”为文件名保存到桌面。

（60分）
要求：
（1）按图中所标注的尺寸采用1:1的比例抄画，视图的布局符合国家标准。

（30分）（2）尺寸标注（15分）。

尺寸每标错一处扣一分扣完为止。

（3）图层、线型、线宽、尺寸样式等应用要得当（15分）。

CAD工业设计模拟练习题与答案1、现需制造一汽车传动齿轮，要求表面高硬度、耐磨和高的疲劳强度，心部具有良好的塑性和韧性应采用( )。

A、T10钢淬火、低温回火B、45钢调质处理C、20CrMnTi经渗碳、淬火、低温回火D、都可以答案：C2、零件渗碳后，一般需经过( )才能达到表面硬度高而且耐磨的目的。

A、淬火+低温回火B、正火C、调质D、淬火+高温回火答案：A3、在轴上支承传动零件的部分称为( )A、轴颈B、轴头C、周身答案：B4、易拉罐采用防锈铝制造，防锈铝是下列哪组合金( )。

A、AI-Mn和AI-MgB、AI-Cu-MgC、AI-Cu-Mg-ZnD、AI-Cu-Mg-Si答案：A5、下列哪项不是使用固态基材作为原料的增材制造设备系统？( )A、Stratasys公司的熔融沉积成型FDMB、Solidscape公司的Benchtop系统C、CubicTechnologies公司的分层实体制造LOMD、快速冷冻成型答案：D6、对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行( )。

A、粗实线B、细实线C、细虚线D、波浪线答案：B7、传动齿轮轴是( )。

A、转轴B、心轴C、传动轴答案：A8、08钢平均含碳量为( )。

A、0.08%B、0.8%C、8.0%D、80%答案：A9、FDM技术的优点不包括以下哪一项？( )A、成本低B、污染小C、原料利用率高D、尺寸精度高，表面质量好答案：D10、在键连接中，( )的工作面是两个侧面。

A、普通平键B、切向键C、楔键答案：A11、合金钢淬火冷却时，常采用的冷却介质是( )。

A、矿物油B、水C、10%盐水D、10%碱水答案：C12、拉伸试验时，试样拉断前能承受的最大拉应力称为材料的( )。

A、屈服点B、抗拉强度C、弹性极限D、刚度答案：B13、车门启闭机构是一种( )。

A、平行双曲柄机构B、反向双曲柄机构C、变速机构D、双摇杆机构答案：B14、下列冷却介质中，冷却速度最快的是( )。

CAD工业设计单选练习题（含答案）一、单选题（共100题，每题1分，共100分）1、拉伸试验时，试样拉断前能承受的最大拉应力称为材料的( )。

A、弹性极限B、抗拉强度C、屈服点D、刚度正确答案：B2、在选择液压时，主要考虑的是液压油的( )A、温度B、黏度C、密度正确答案：C3、以下哪项不属于基本制造过程。

( )A、减材制造B、精细制造C、增材制造D、合成制造正确答案：B4、在螺纹的规定画法中，螺纹的终止线是采用( )绘制的。

A、细实线B、点划线C、粗实线D、虚线正确答案：C5、普通平键根据( )不同，可分为A型、B型和C型三种。

A、截面的形状B、端部的大小C、端部的形状D、尺寸的大小正确答案：C6、下列哪项不是使用液态基材作为原料的增材制造设备系统。

( )A、3DSystems公司的立体光刻设备SLAB、Stratasys公司的熔融沉积成型FDMC、Stratasys公司的PolyjetD、ReganHU公司的3D生物打印机正确答案：B7、一般来说，碳素钢淬火应选择( )作为冷却介质。

A、矿物质B、20度10%的食盐水溶液C、20度自来水D、食用油正确答案：C8、用杠杆百分表测量工件时,根据需要,杠杆测头可以在( )范围内转动任意一角度。

A、90°B、360°C、45°D、180°正确答案：D9、标准公差为( )级。

A、20B、18C、22正确答案：A10、量具的最终热处理一般为( )。

A、退火B、淬火＋低温回火C、淬火＋中温回火D、淬火＋高温回火正确答案：B11、下列材料焊接性能由好到差排列正确的是( )。

A、Q235---45---HT150B、Q235---C、45-----HT150----Q235D、45----Q235--HT150正确答案：A12、SLA技术使用的原材料是( )A、金属材料B、光敏树脂C、粉末材料D、高分子材料正确答案：B13、20CrMnTi按用途和热处理特点属于( )。

2021 年全国职业院校技能大赛中职“计算机辅助设计〔工业产品C A D〕〞赛项题目参赛选手须知1.比赛时间 4 小时，赛题共 3 大题 4 道题目，参赛选手需完成全部题目。

2.题目 1、题目 2-1 为根底设计模块，题目 2-2、题目 3 为设计创新模块；各题目所占比例见题号。

3.参赛选手应始终保持赛题、图册完好，不得拆散赛题或图册。

4.参赛选手须严格按照题目规定的途径及名称存储文件，并在比赛过程中及时保存。

5.工程图依题目图纸款式，按机械制图“图样画法〞国家标准绘制；工程图标题栏、明细栏要求如下：（1）六视图、爆炸图标题栏要求填写图样名称、图样代号及根底视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及根底视图比例。

零件材料图样名称零件重量视图比例图样代号（2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽 180mm，各列宽度依次为 8mm、40mm、44mm、8mm、38mm、22mm、20mm。

321序号代号名称数量材料重量备注6.所有模型及工程图、效果图、动画等由 Autodesk Inventor 完成；说明文档用 Microsoft Word 或MicrosoftPowerPoint 完成。

参赛选手确认表赛位号设备正常赛题完好〔7页〕图册完好〔17页〕数据完好〔4文件夹〕请勿填写姓名确认后在表格中划“√〞，如有问题应在比赛正式开场前报告现场裁判。

题目1 订书机订书机是文书工具的一种，它利用细小的金属〔即钉书针〕把多张纸张或其他物件结合在一起。

订书机如图 1-1，根据给出的图纸及要求，完成订书机的模型建立与设计表达。

此题需提交的文件及相关要求见表 1-1；所有文件须保存在“D: \ 赛位号 \ 1-订书机〞；不得为不同类型的文件单独创立文件夹。

表1-1 题目1 需提交的文件内容需提交的文件文件命名方式要求〔备注〕工程工程文件订书机.ipj零件底座上壳模型及工程图底座上壳.ipt、底座上壳.idw底座下壳模型及工程图底座下壳.ipt、底座下壳.idw引导块仅模型引导块.ipt手柄轴仅模型手柄轴.ipt钉书针槽模型及工程图钉书针槽.ipt、钉书针槽.idw滑轨轴仅模型滑轨轴.ipt送钉块仅模型送钉块.ipt手柄模型及工程图手柄.ipt、手柄.idw徽标仅模型徽标.ipt压钉块仅模型压钉块.ipt部件相关部件模型、六视图、爆炸图及明细栏订书机.iam 固定针示意等零件模型已提供订书机六视图.idw订书机.ipn订书机爆炸图.idw设计表达装拆动画订书机装拆动画.wmv 完好表达产品的部件装配或拆解过程并添加特写镜头，分辨率为800X600.展示动画订书机展示动画.wmvStudio渲染完成，展示手柄开合与送钉块滑动；时长5秒；分辨率为800X600.此题目分为题目2-1和题目2-2两局部，请首先根据给出的图纸及要求，完成四轴飞行器的模型建立与设计表达；再根据题目中列出的的用户对该产品的反应信息，进一步完成四轴飞行器的设计改良。
