脉冲澄清池

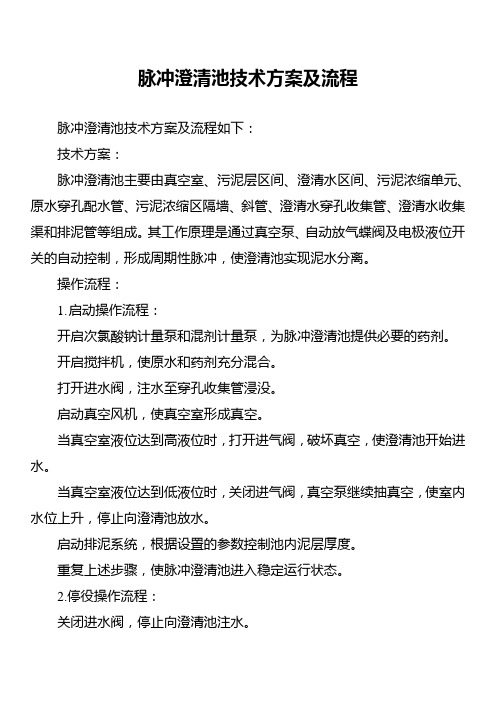

脉冲澄清池技术方案及流程
脉冲澄清池技术方案及流程如下：
技术方案：
脉冲澄清池主要由真空室、污泥层区间、澄清水区间、污泥浓缩单元、原水穿孔配水管、污泥浓缩区隔墙、斜管、澄清水穿孔收集管、澄清水收集渠和排泥管等组成。

其工作原理是通过真空泵、自动放气蝶阀及电极液位开关的自动控制，形成周期性脉冲，使澄清池实现泥水分离。

操作流程：
1.启动操作流程：
开启次氯酸钠计量泵和混剂计量泵，为脉冲澄清池提供必要的药剂。

开启搅拌机，使原水和药剂充分混合。

打开进水阀，注水至穿孔收集管浸没。

启动真空风机，使真空室形成真空。

当真空室液位达到高液位时，打开进气阀，破坏真空，使澄清池开始进水。

当真空室液位达到低液位时，关闭进气阀，真空泵继续抽真空，使室内水位上升，停止向澄清池放水。

启动排泥系统，根据设置的参数控制池内泥层厚度。

重复上述步骤，使脉冲澄清池进入稳定运行状态。

2.停役操作流程：
关闭进水阀，停止向澄清池注水。

停止次氯酸钠计量泵和混剂计量泵的运行。

停止搅拌机的运行。

停止真空风机的运行。

停止排泥系统的运行。

注意事项：
1.脉冲澄清池的运行过程中，需要定期检查和调整电极液位开关、自动放气蝶阀等设备的运行状态，确保脉冲形成的稳定性和可靠性。

2.根据水质和水量的变化，需要适时调整混凝剂、次氯酸钠等药剂的投加量，以保证脉冲澄清池的处理效果。

3.脉冲澄清池在运行过程中，需要注意排泥系统的运行状态，及时清理池底的污泥，防止污泥过多影响处理效果。

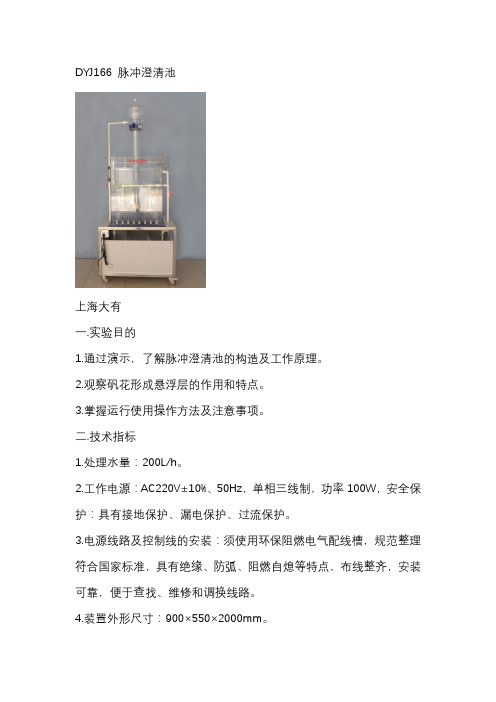

DYJ166 脉冲澄清池上海大有一.实验目的1.通过演示，了解脉冲澄清池的构造及工作原理。

2.观察矾花形成悬浮层的作用和特点。

3.掌握运行使用操作方法及注意事项。

二.技术指标1.处理水量：200L/h。

2.工作电源：AC220V±10%、50Hz，单相三线制，功率100W，安全保护：具有接地保护、漏电保护、过流保护。

3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。

4.装置外形尺寸：900×550×2000mm。

三.主要配置及参数1.脉冲澄清池：透明有机玻璃材质、厚度10mm，含脉冲发生器、混合反应系统（包括配水渠、配水管和稳流板），澄清系统（包括悬浮层、清水层、污泥浓缩层、集水堰）。

2.脉冲布水管1套、脉冲三角板折板1套、排泥计2只、排泥管1套、清水出水管1套、出水集水槽1套。

3.原水箱和清水箱1只：白色PP板、厚度10mm，水箱底板上安装有放空阀，方便将水排净。

4.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套。

5.提升泵1台。

6.流量测量与调节：转子流量计，污水流量1个（量程30-300L/H）。

7.台面（白色10mm厚PP板）、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。

8.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。

9.公元ERA配套连接管道和阀门、弯头。

10.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

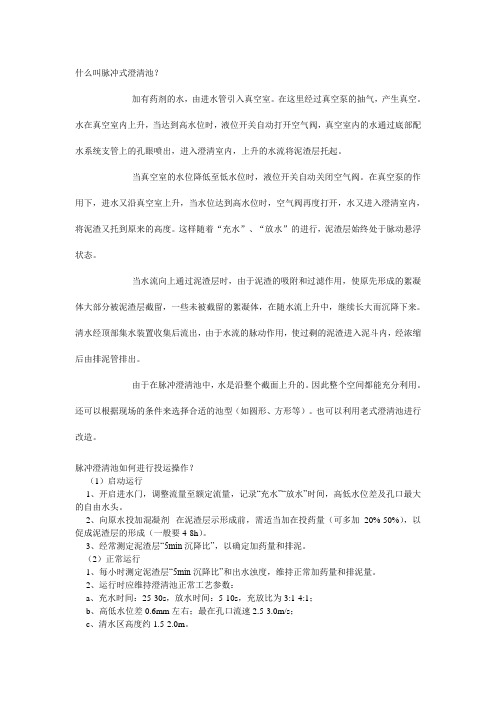

什么叫脉冲式澄清池？加有药剂的水，由进水管引入真空室。

在这里经过真空泵的抽气，产生真空。

水在真空室内上升，当达到高水位时，液位开关自动打开空气阀，真空室内的水通过底部配水系统支管上的孔眼喷出，进入澄清室内，上升的水流将泥渣层托起。

当真空室的水位降低至低水位时，液位开关自动关闭空气阀。

在真空泵的作用下，进水又沿真空室上升，当水位达到高水位时，空气阀再度打开，水又进入澄清室内，将泥渣又托到原来的高度。

这样随着“充水”、“放水”的进行，泥渣层始终处于脉动悬浮状态。

当水流向上通过泥渣层时，由于泥渣的吸附和过滤作用，使原先形成的絮凝体大部分被泥渣层截留，一些未被截留的絮凝体，在随水流上升中，继续长大而沉降下来。

清水经顶部集水装置收集后流出，由于水流的脉动作用，使过剩的泥渣进入泥斗内，经浓缩后由排泥管排出。

由于在脉冲澄清池中，水是沿整个截面上升的。

因此整个空间都能充分利用。

还可以根据现场的条件来选择合适的池型（如圆形、方形等）。

也可以利用老式澄清池进行改造。

脉冲澄清池如何进行投运操作？（1）启动运行1、开启进水门，调整流量至额定流量，记录“充水”“放水”时间，高低水位差及孔口最大的自由水头。

2、向原水投加混凝剂在泥渣层示形成前，需适当加在投药量（可多加20%-50%），以促成泥渣层的形成（一般要4-8h）。

3、经常测定泥渣层“5min沉降比”，以确定加药量和排泥。

（2）正常运行1、每小时测定泥渣层“5min沉降比”和出水浊度，维持正常加药量和排泥量。

2、运行时应维持澄清池正常工艺参数：a、充水时间：25-30s，放水时间：5-10s，充放比为3:1-4:1；b、高低水位差0.6mm左右；最在孔口流速2.5-3.0m/s；c、清水区高度约1.5-2.0m。

3、运行时，水量不应变动太大；增加水最时以不超20%o 限，并应提前增加投药量。

4、要控制脉冲发生器正常工作，以保持泥渣层高度始终在最佳状态。

5、如需停止运行，应先将泥渣浓缩室的泥渣排空，以防止停池太久，泥渣“硬结”造成排泥困难。

脉冲澄清池在施工过程中的要点控制及施工应用发布时间：2021-04-12T09:49:14.650Z 来源：《基层建设》2020年第32期作者：王小毛[导读] 摘要：随着社会的发展，对生活水平的提升，对生活用水水质要求越来越高，脉冲澄清池作为水处理构筑物，有诸多优点，提高出水水质，应用也越来越多，本文对脉冲澄清池施工过程中的控制要点等问题作了经验性介绍。

中铁上海工程局集团市政环保工程有限公司上海 201906 摘要：随着社会的发展，对生活水平的提升，对生活用水水质要求越来越高，脉冲澄清池作为水处理构筑物，有诸多优点，提高出水水质，应用也越来越多，本文对脉冲澄清池施工过程中的控制要点等问题作了经验性介绍。

关键词：脉冲澄清池；气密性；施工缝；泥斗；斜管引言脉冲澄清池机械设备少，运行管理简单，出水水质优良，出水浊度基本小于0.5NTU，而且对微污染及高藻原水水质处理效果尤其理想，出水水质相对稳定，越来越多设计采用脉冲澄清池来净水，进结构复杂，预埋预留较多，脉冲对混凝土构件的气密性要求相对较高，对主体结构施工要求相对较高，本文以福建某水厂脉冲澄清池施工作为阐述案例，对施工过程中要点控制进行剖析。

1、脉冲澄清池设计情况福建某水厂1座脉冲澄清池，处理规模5.0万m3/d，分成平行并联运行的2组，每组处理规模2.5万m3/d。

脉冲澄清池总平面尺寸为47.75m×18.5m，每组均设1座混凝反应池、1座澄清池（包括真空室、污泥层区间、澄清水区间、污泥浓缩单元）。

原水先进入上向流碳吸附澄清池的进水总渠，总渠断面为1.2m×1.67m，进水总渠内原水通过侧壁闸板阀进入混凝反应池，混凝采用机械搅拌混凝，单格平面尺寸3.0m×3.0m，有效水深4.17m，反应池停留时间2min。

混凝后的原水以稳定流量进入真空室，真空室平面尺寸为3.86m×1.5m，该室配备有一台真空鼓风机，使得水流形成脉冲进入澄清池，每座澄清池平面尺寸21.96m×11.0m，有效水深4.77m，澄清池停留时间64min。

脉冲澄清池技术方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!脉冲澄清池技术方案及其操作流程详解脉冲澄清池，作为一种高效的固液分离设备，广泛应用于工业废水处理和市政污水处理中。

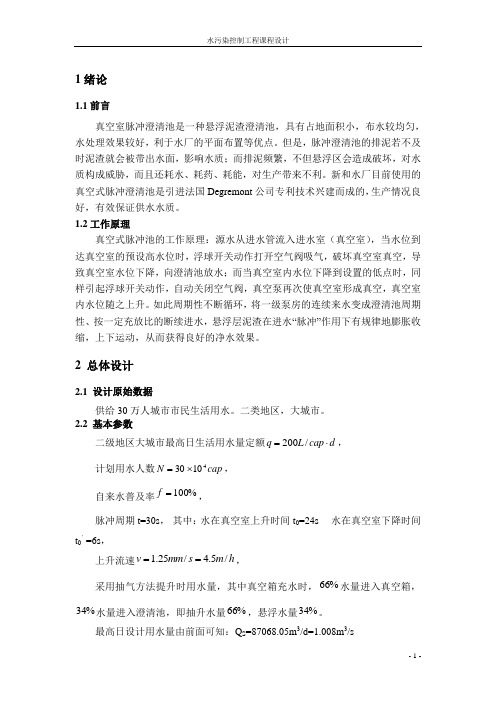

1绪论1.1前言真空室脉冲澄清池是一种悬浮泥渣澄清池，具有占地面积小，布水较均匀，水处理效果较好，利于水厂的平面布置等优点。

但是，脉冲澄清池的排泥若不及时泥渣就会被带出水面，影响水质；而排泥频繁，不但悬浮区会造成破坏，对水质构成威胁，而且还耗水、耗药、耗能，对生产带来不利。

新和水厂目前使用的真空式脉冲澄清池是引进法国Degremont 公司专利技术兴建而成的，生产情况良好，有效保证供水水质。

1.2工作原理真空式脉冲池的工作原理：源水从进水管流入进水室（真空室），当水位到达真空室的预设高水位时，浮球开关动作打开空气阀吸气，破坏真空室真空，导致真空室水位下降，向澄清池放水；而当真空室内水位下降到设置的低点时，同样引起浮球开关动作，自动关闭空气阀，真空泵再次使真空室形成真空，真空室内水位随之上升。

如此周期性不断循环，将一级泵房的连续来水变成澄清池周期性、按一定充放比的断续进水，悬浮层泥渣在进水“脉冲”作用下有规律地膨胀收缩，上下运动，从而获得良好的净水效果。

2 总体设计2.1 设计原始数据供给30万人城市市民生活用水。

二类地区，大城市。

2.2 基本参数二级地区大城市最高日生活用水量定额dcap L q ⋅=/200，计划用水人数capN 41030⨯=，自来水普及率%100=f ，脉冲周期t=30s ， 其中：水在真空室上升时间t 0=24s 水在真空室下降时间t 0’=6s ，上升流速hm s mm v/5.4/25.1==，采用抽气方法提升时用水量，其中真空箱充水时，%66水量进入真空箱，%34水量进入澄清池，即抽升水量%66，悬浮水量%34。

最高日设计用水量由前面可知：Q S =87068.05m 3/d=1.008m 3/s本设计采用两个澄清池，则每个澄清池设计水流量hm s m s m Q Q S /4.1814/504.0/2008.12333====。

2.3 池体各部分尺寸计算 2.3.1各部分面积及停留时间 （1）清水区面积2212.4035.44.1814mmv Q F ===，故采用)(42020212m =⨯尺寸。

脉冲澄清池工作原理
脉冲澄清池是一种先进的高效处理污水的技术。

它采用了一种独特的技术，将传统生物池和澄清池进行了结合，形成了一个以脉冲为基础的系统。

它能够有效地去除废水中的有机颗粒物和其他污染物，从而减少了水环境相关问题的发生。

脉冲澄清池的工作原理可以分为三个阶段：生物反应、澄清和回流。

首先，污水通过引流管道进入系统，然后通过屏幕过滤设备去除大颗粒物和固体物质。

其次，污水流经脉冲澄清池中的生物反应区。

在这一区域，污水中的有机物被微生物分解成更小的分子，同时产生二氧化碳和水等无害物质，从而使有机物质大量减轻，水体中受污染的物质量也大大降低。

最后，在澄清阶段，水流经澄清区。

在这里，来自生物反应区的液体沉淀到底部，形成污泥层。

而大部分水可以直接流出去，经过澄清后的水更加清澈，去除了污染物。

被沉淀到底部的污泥进一步处理，常常通过压滤、脱水等技术，变成固体的污泥并可用于处理生物质能源等领域。

同时，这个过程还包含着一个回流的过程。

系统在处理污水时，会从底部泵出少量清水，将它传回生物反应区。

这会激活新的微生物群体，更好地处理废水中的有机物。

由于使用离心泵和管道网络，污水总是流动而不停留，使得微生物群体都得以维持着。

总的来说，脉冲澄清池采用了先进的技术，利用了微生物对有机物的降解，同时通过梯度沉降去除了可分离的颗粒物。

最终，处理后的水质将达到相当优良的程度，不仅仅遵循了环保要求，在污水处理等方面，对改善和提升环境做出了重要贡献。

1 前言1.1脉冲澄清池的特点：澄清效率高。

由于加混凝剂后的原水在稳流板下产生间歇性的剧烈旋流，促进混合反应。

底部配水系统，能使水流垂直上升和较好地均匀布于全池平面内，池体容积利用较充分。

另外，水流的脉冲作用，使悬浮泥渣层周期地得到上下运动，有利于保持均匀的浓度和加强悬浮层的活化，并使颗粒增加接触碰撞，有利于进一步结绒、提高进水效果。

池深较浅，一般为4-5米。

池体构造比加速澄清池简单便于布置，可做成圆形、矩形等各种形式。

无水下的机械设备，维修比较方便。

对水质、水量的变化较为敏感；同时脉冲反应、结绒等均在水下不易观察、掌握，故操作管理要求高。

1.2脉冲澄清池的组成脉冲澄清池主要是由脉冲发生器、配水稳流系统（中央落水渠、配水干渠、多孔配水支管、稳流管）、澄清系统（悬浮层、清水区、多孔集水管、集水槽）、排泥系统（泥渣浓缩室、排泥管）组成。

1.3脉冲澄清池参数设计要点(1)进水悬浮物含量一般＜1000mg/L，短时间同允许达到5000-10000mg/L；(2)脉冲周期可采用30-40s，充放时间比为3：1到4：1之间；(3)池中总停留时间一般为1.0-1.3h；(4)清水区的平均上升流速一般采用0.7-1.0mm/s；(5)池总高度一般为4-5m，悬浮层高度为1.5-2.0m（从稳流板顶算起），清水区高度应为1.5-2.0m；(6)配水管最大孔口流速为2.5-3.0m/s；(7)配水管管底距池底高度为0.2-0.3m；(8)配水管管中心距为0.4-1.0m ； (9)稳流板缝隙流速为50-80mm/s ； (10)稳流板夹角一般采用60-90°。

1.4脉冲澄清池发生器分类按其工作原理脉冲发生器可分为真空式，虹吸式两大类；虹吸式又分为钟罩虹吸式和S 型虹吸式本设计采用的脉冲澄清池的发生器是钟罩式脉冲发生器。

其工作原理为：原水自水泵进入进水室，室内水位逐步上升，钟罩内空气逐渐被压缩，当水位超过中央管顶时，有部分原水溢流入中央管，由于溢流作用，将压缩在钟罩顶部的空气逐步带走，形成真空，发生虹吸。

脉冲澄清池运行特性及改造方案研究的开题报告一、研究的背景和意义脉冲澄清池是污水处理工艺中常用的一种初级沉淀器。

其结构简单、运行稳定、处理效果好等优点，使其在工程应用中得到广泛应用。

但在实际应用中，脉冲澄清池也存在一些问题，例如当进口水质波动较大时，澄清效果难以保证；同时，在处理高浓度COD污水时，COD去除率较低等。

因此，对于脉冲澄清池的运行特性进行深入研究，以便提高其处理能力和效果，具有很强的现实意义和社会价值。

二、研究目的和内容本研究的主要目的是探究脉冲澄清池的运行特性，并在此基础上提出相应的改造方案，以提高其处理能力和效果。

具体的研究内容包括以下几个方面：1、探究脉冲澄清池在不同进口水质波动下的澄清效果，并分析其原因。

2、分析脉冲澄清池在处理高浓度COD污水时的COD去除率低的原因，并提出相应的改造方案。

3、建立脉冲澄清池的模型，模拟其不同运行参数下的处理效果，为工程设计提供参考。

三、研究方法和技术路线本研究将采用实验方法和理论模型相结合的方式来进行。

具体的技术路线如下：1、实验设备的设计和搭建。

根据脉冲澄清池的特点和研究需求，设计适合的实验设备，并搭建实验平台。

2、实验条件的设置和数据采集。

根据研究目的，设置不同的进口水质波动、COD浓度等实验条件，并采集相关的运行数据。

3、数据处理和分析。

将采集到的数据进行处理和分析，探究脉冲澄清池的运行特性，并分析其影响因素。

4、数学模型的建立和实验验证。

基于实验数据，建立数学模型，并对模型进行验证，以检验其精度和可靠性。

5、改造方案的提出和实验验证。

基于理论分析和实验验证，提出脉冲澄清池的改造方案，并进行实验验证，以检验其有效性和可行性。

四、预期成果本研究的预期成果主要包括以下几个方面：1、探究不同进口水质波动对脉冲澄清池澄清效果的影响，并提出相应的改进方案。

2、分析脉冲澄清池在处理高浓度COD污水时COD去除率低的原因，并提出相应的改进方案。

3、建立可靠的脉冲澄清池数学模型，并对其进行实验验证。
