scs-900-1 烟气连续监测系统操作维护手册北京雪迪龙自动控制控制系统有限公司目录1. 系统描述2. 烟气分析系统3. 气体预处理系统测量/校准4. 操作规程5. 维护5.1取样探头5.2采样管线5.3冷凝器5.4过滤器5.5取样泵5.6 ultramat23气体分析器5.7 d－r216测尘仪5.8变送器5.9 das数据采集处理系统6.熔断器操作表7.备件表1.系统描述1.1总体说明本系统用于烟气排放连续监测，适用于电厂,钢厂等行业。
系统组成见系统图。
监测参数如下：烟气：so2、nox、o2、粉尘浓度、流量、温度、压力（监测点位于入烟囱前的烟道上）。
测量参数（so2，o2）同时可以为为脱硫系统（fgd）提供工艺控制参数及计算脱硫效率。
烟气监测（so2、nox、o2、粉尘浓度、流量、温度、压力）参数用于环保排放监测，其中气体组分（so2、nox、o2）采用一拖一方式。
即在入烟囱前的烟道上安装气体采样探头和采样管线，输送至分析机柜进行检测分析。
烟气其它参数（粉尘、流量、温度、压力）监测安装在烟道上直接测量，测量输出传到分析室电控柜进行数据采集。
烟气监测参数经过信号处理传输至分析室电控柜plc2。
das（数据处理系统）计算机与电控柜plc进行通讯（pc/ppi方式）采集到环保要求的数据。
通过pas－das软件对这些数据进行计算处理（按hj/t76标准），以实现环保数据的存储、打印、统计、传输的功能。
1.2气体监测烟气的气体分析（so2、nox、o2）采样方法采用直接抽取加热法。
气体分析器选用西门子公司生产的ultramat23多组分红外气体分析仪。
测量原理： so2，nox nrir不分光红外法o2 电化学法气体分析系统由采样探头、取样管线、样品预处理系统、气体分析器、分析仪表柜等组成。
1.3粉尘监测采用德国durag公司d－r216粉尘监测仪。
测量原理：浊度法系统组成：由测量发射体，反射体，控制器及保护风机组成。
通风天窗施工方案目录一、项目概述 (3)1. 项目背景介绍 (3)2. 通风天窗施工目标与目的 (4)3. 工程涉及范围及规模 (4)二、工程前期准备 (5)1. 设计图纸审查与优化 (6)1.1 图纸完整性检查 (7)1.2 关键参数复核 (8)1.3 设计优化建议 (9)2. 材料设备采购与验收 (11)2.1 材料设备清单编制 (12)2.2 采购策略及时间安排 (13)2.3 质量验收标准与流程 (14)3. 施工队伍组织与培训 (15)3.1 施工队伍人员配置 (17)3.2 技能培训及安全教育 (17)3.3 现场办公设施配置 (18)三、施工现场条件调查与准备 (20)1. 现场勘察与条件分析 (21)1.1 地理位置与周边环境 (22)1.2 气象条件评估 (23)1.3 现有建筑结构与设施情况 (24)2. 施工前场地准备 (25)2.1 场地平整与道路畅通 (26)2.2 施工用水电设施布置 (27)2.3 临时设施搭建 (28)3. 施工安全技术措施 (29)3.1 安全防护措施设计 (30)3.2 应急预案制定 (31)3.3 安全教育培训及演练 (32)四、通风天窗施工方案设计与实施 (33)1. 通风天窗选型与设计参数确定 (35)1.1 天窗类型选择依据 (36)1.2 设计与运行参数确定 (37)1.3 结构设计与强度计算 (38)2. 施工流程设计与计划安排 (39)2.1 关键工序划分 (40)2.2 工艺流程图绘制 (41)2.3 施工进度计划安排与调整策略 (41)3. 具体施工方法与操作规范 (43)一、项目概述本项目旨在设计和实施一个高质量的通风天窗系统，以提高建筑物的通风效果，确保室内空气质量和环境舒适度。
通过科学合理的工程设计、优质材料的选择和严谨的施工流程，我们将打造一套既符合现行规范又能满足实际需求的通风天窗解决方案。
该通风天窗将安装在建筑物的屋顶或侧墙上，采用先进的开窗技术，实现自然通风与机械通风相结合，有效调节室内气压，同时提供充足的采光。

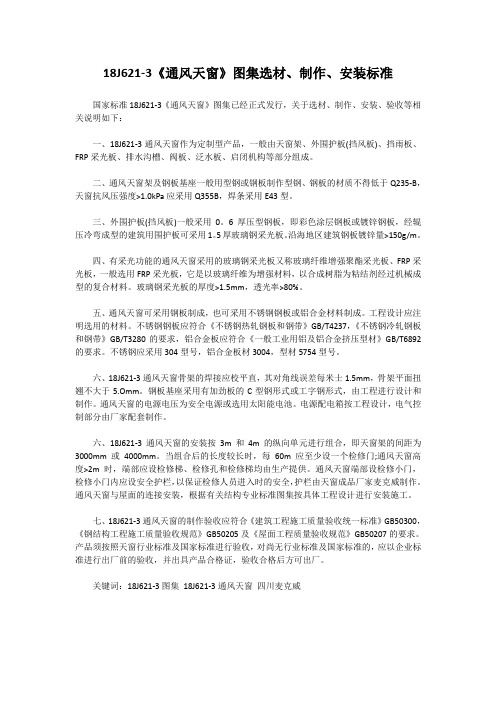

18J621-3《通风天窗》图集选材、制作、安装标准国家标准18J621-3《通风天窗》图集已经正式发行，关于选材、制作、安装、验收等相关说明如下：一、18J621-3通风天窗作为定制型产品，一般由天窗架、外围护板(挡风板)、挡雨板、FRP采光板、排水沟槽、阀板、泛水板、启闭机构等部分组成。
二、通风天窗架及钢板基座一般用型钢或钢板制作型钢、钢板的材质不得低于Q235-B，天窗抗风压强度>1.0kPa应采用Q355B，焊条采用E43型。
三、外围护板(挡风板)一般采用0。
6厚压型钢板，即彩色涂层钢板或镀锌钢板，经辊压冷弯成型的建筑用围护板可采用1。
5厚玻璃钢采光板。
沿海地区建筑钢板镀锌量>150g/m。
四、有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板、FRP采光板，一般选用FRP采光板，它是以玻璃纤维为增强材料，以合成树脂为粘结剂经过机械成型的复合材料。
玻璃钢采光板的厚度>1.5mm，透光率>80%。
五、通风天窗可采用钢板制成，也可采用不锈钢钢板或铝合金材料制成。
工程设计应注明选用的材料。
不锈钢钢板应符合《不锈钢热轧钢板和钢带》GB/T4237，《不锈钢冷轧钢板和钢带》GB/T3280的要求，铝合金板应符合《一般工业用铝及铝合金挤压型材》GB/T6892的要求。
不锈钢应采用304型号，铝合金板材3004，型材5754型号。
六、18J621-3通风天窗骨架的焊接应校平直，其对角线误差每米士1.5mm，骨架平面扭翘不大于5.Omm。
钢板基座采用有加劲板的C型钢形式或工字钢形式，由工程进行设计和制作。
通风天窗的电源电压为安全电源或选用太阳能电池。
电源配电箱按工程设计，电气控制部分由厂家配套制作。
六、18J621-3通风天窗的安装按3m和4m的纵向单元进行组合，即天窗架的间距为3000mm或4000mm。
当组合后的长度较长时，每60m应至少设一个检修门;通风天窗高度>2m时，端部应设检修梯、检修孔和检修梯均由生产提供。

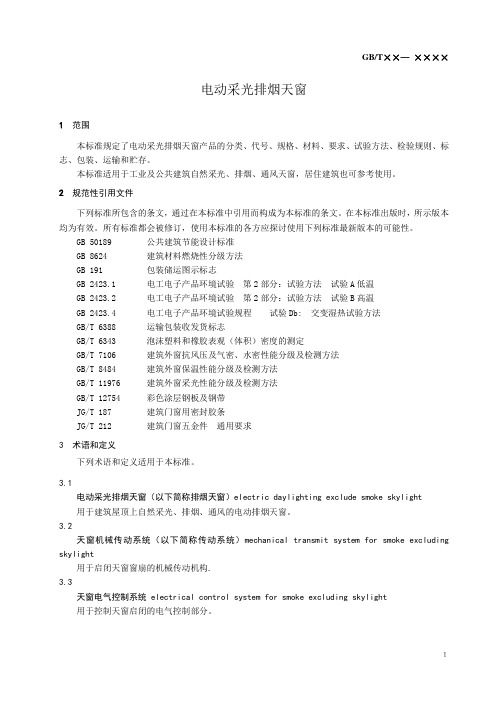

电动采光排烟天窗1 范围本标准规定了电动采光排烟天窗产品的分类、代号、规格、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于工业及公共建筑自然采光、排烟、通风天窗，居住建筑也可参考使用。
2 规范性引用文件下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 50189 公共建筑节能设计标准GB 8624 建筑材料燃烧性分级方法GB 191 包装储运图示标志GB 2423.1 电工电子产品环境试验第2部分：试验方法试验A低温GB 2423.2 电工电子产品环境试验第2部分：试验方法试验B高温GB 2423.4 电工电子产品环境试验规程试验Db: 交变湿热试验方法GB/T 6388 运输包装收发货标志GB/T 6343 泡沫塑料和橡胶表观（体积）密度的测定GB/T 7106 建筑外窗抗风压及气密、水密性能分级及检测方法GB/T 8484 建筑外窗保温性能分级及检测方法GB/T 11976 建筑外窗采光性能分级及检测方法GB/T 12754 彩色涂层钢板及钢带JG/T 187 建筑门窗用密封胶条JG/T 212 建筑门窗五金件通用要求3 术语和定义下列术语和定义适用于本标准。
3.1电动采光排烟天窗（以下简称排烟天窗）electric daylighting exclude smoke skylight用于建筑屋顶上自然采光、排烟、通风的电动排烟天窗。
3.2天窗机械传动系统（以下简称传动系统）mechanical transmit system for smoke excluding skylight用于启闭天窗窗扇的机械传动机构.3.3天窗电气控制系统 electrical control system for smoke excluding skylight用于控制天窗启闭的电气控制部分。
建筑专业图集0类总图及室外工程序号图集号图集名称价格备注103J001围墙大门33.8代替89SJ009(一)、(二)；89SJ010；87SJ003(一)；96SJ013 2J007-1～2道路（1993年合订本）39.5原93SJ007(一)、(二)改号合订3J007-3～4道路（1993年合订本）72.5原93SJ007(三)、(四)改号合订4J007-5～8道路（1993年合订本）60.3原93SJ007(五)～(八)改号合订504J008挡土墙（重力式、衡重式、悬臂式）57代替95J008-1、00J008-2~3603J012-1环境景观－室外工程细部构造45.4703J012-2环境景观－绿化种植设计37804J012-3环境景观－亭、廊、架之一22910J012-4环境景观－滨水工程551012J003室外工程79替代02J0031类墙体序号图集号图集名称价格备注102J102-2框架结构填充小型空心砌块墙体建筑构造26.8含光盘204J101砖墙建筑构造（烧结多孔砖与普通砖、蒸压砖）23代替96SJ101304J114-2石膏砌块内隔墙17405J102-1混凝土小型空心砌块墙体建筑构造23修编代替J101-1~2(2002年合订本)507J103-826606J106挡雨板及栈台雨篷17706J123墙体节能建筑构造30807J107夹心保温墙建筑构造24908SJ110-2、08SG333预制混凝土外墙挂板311010J121外墙外保温建筑构造58替代02J121-1、99J121-2、99(03)J121-2、06J121-3 1110J113-1内隔墙－轻质条板（一）59替代03J1131211J122外墙内保温建筑构造49替代03J12213J111～114内隔墙建筑构造（2012年合订本）12914蒸压加气混凝土砌块、板材构造822类屋面序号图集号图集名称价格备注103J203平屋面改坡屋面建筑构造29206J204屋面节能建筑构造20307J205玻璃采光顶58409J202-1坡屋面建筑构造（一）62替代00J202-1、00(03)J202-1、01J202-2 512J201平屋面建筑构造69替代99J201-1、99(03)J201-1、03J201-2。
09j621-2圆拱型电动采光排烟天窗（上开式）参数
电动采光排烟天窗是常用的建筑采光、排烟、通风的设备，有一字型、三角形、圆拱型天窗，圆拱型这三种外观造型，其中圆拱型电动采光排烟天窗按照开启位置的不同分为上开式、侧开式和滑动式。
上开式电动天窗整体骨架由钢管和铝合金型材组成，开启角度方位在30°~45°，每套天窗可控制长度为12000mm，兼具高效通风和采光效果，夏季不易积水，冬季不积雪，广受钢结构工业厂房青睐。
四川莱奥提供国标图集09J621-2中的上开式圆拱形排烟天窗常用参数，方便大家参考。
洞口尺寸（宽x长）窗外形尺寸
（宽x长）
窗体高
度H
窗扇尺寸采光材料窗体质量
（kg/樘）
有效开口面积
（m2）
阳光板
（10厚）
FRP(3厚)
2000x2000n 2280x(2000n+280) 330 1400x1000 37.6 44.5 0.7n 2500x2000n 2780x(2000n+280) 380 1800x1000 42.7 49.6 0.95n 3000x2000n 3280x(2000n+280) 460 2200x1000 46.9 55.2 1.25n。
09J621-2《电动采光排烟天窗》的设计规范
电动采光排烟天窗规范是指电动排烟领域明文规定或约定俗成的标准，一般来说是指的是国家标准。
目前国家标准的电动采光排烟天窗图集有11CJ33《通风采光天窗》，09J621-2《电动采光排烟天窗》等。
下面就按照图集，简单介绍下电动采光排烟天窗规范是什么？
电动采光排烟天窗规范分为几种类型：三角型，一字型，圆拱型，固定式，下面就详细说下：
电动采光排烟天窗规范的命名举个例子，圆拱型是C3 ，如果是上开式是S ，然后智能网络控制方式是W ，洞口宽度1500mm，洞口长度300mm，合起来的名称是圆拱型上开式智能网络控制方式，洞口宽度1500，长度300的电动采光排烟天窗：C3SW-15300。
需要本产品的企业主直接按照电动采光排烟天窗图集提供的型号直接使用，当有特殊需求时，可以与图集11CJ33《通风采光天窗》主编单位四川麦克威联系后协商，按照非标尺寸进行设计加工生产。
三角型电动采光排烟天窗产品图：
一字型电动采光排烟天窗产品示意图：
圆拱型电动采光排烟天窗产品示意图：
关键词：电动采光排烟天窗一字型电动采光排烟天窗三角型电动采光排烟天窗圆拱型电动采光排烟天窗四川麦克威。
09J621-2《电动采光排烟天窗》侧开型电动排烟天窗介绍
侧开型电动排烟天窗是国标图集09J621-2《电动采光排烟天窗》中的一种通风天窗选型，也是工业厂房屋顶通风的常用型号，下面为您简单介绍此种电动采光排烟天窗的基本情况。
一、适用范围：
1、适用于一般工业厂房屋顶采光、通风、排烟；
2、适用于屋面坡度为2%-10%的建筑；
3、适用于基本风压小于900Pa的地区；
4、侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；
5、天窗长度与钢天窗架长度一致，以6m为单位。
洞口高度有1200、1500、1800、2400和300mm五种，窗扇高度有450、600和750mm三种，可按洞口高度做窗扇的组合。
二、窗型特点：
1、侧开型电动采光排烟天窗是窗扇长度为600mm上悬窗；
2、侧开型电动采光排烟天窗最大开启角度为60°；
3、通风天窗的窗框由方钢管构成，窗扇为铝合金窗。
三、天窗的启闭控制方式
1、电动开窗机可采用220V交流电源或DC24V，启闭时间一般为6-8秒；
2、电动采光排烟天窗启闭宜成组控制，每组天窗数小于等于12樘；
3、天窗三种控制方式：通用控制方式、智能控制方式、智能网络控制方式。
以上控制方式均可以实现消防联动控制。
四川麦克威科技有限公司是专业的电动采光排烟天窗设计、生产厂家。
麦克威通风器在行业内享有盛誉，发明的全结构防水技术更是自然通风行业划时代里程碑。
麦克威现有50多项国家专利，是最新国标图集11CJ33《通风采光天窗》的经编单位及09J621-2《电动采光排烟天窗》等图标图集参编单位。
现拥有温江和金堂两大生产基地，新厂区占地11万平方米。
四川麦克威热烈欢迎广大客户及同仁来厂参观考察，共同发展！。
