重庆市一中物理欧姆定律专题练习(解析版)

一、初中物理欧姆定律问题1．如图所示，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 从最上端向下端滑动时，四个电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2、U 3表示，电表示数变化量的大小分别用I ∆、1U ∆、2U ∆和3U ∆表示，电阻R 1、R 2、R 3（R 2＞R 1+R 3）消耗的电功率分别用P 1、P 2、P 3表示，下列判断不正确的是（ ）A ．1U I不变，1U I ∆∆不变B ．2U I变大，2U I ∆∆不变C ．3U I 变大，3U I∆∆变大D ．滑动变阻器的滑片向下滑动时，P 1变小，P 2先变大后变小，P 3变小 【答案】C 【解析】 【分析】 【详解】A ．从图中可以看到，电压表V 1测的是电阻R 1的电压，电流表的示数大小等于流过电阻R 1的电流大小，可知11R U I =，电阻R 1的阻值大小不变，那么1U I不变；滑片P 从最上端向下端滑动时，电路的总电阻变大，根据欧姆定律可知电路中的电流在变小，设前后的电流分别是I 、'I ，电压表V 1的示数前后分别是1U 、'1U ，可知11U IR =、''11U I R =，那么()''111--U U I I R =变换可得'1111'--U U U R I I I∆==∆ 由于电阻R 1的阻值大小不变，那么1U I ∆∆不变；综上所述，1U I不变，1U I ∆∆不变；A 正确，不合题意；B ．从图中可以看到，电压表V 2测的是变阻器R 2的电压，电流表的示数大小等于流过电阻R 2的电流大小，可知22U R I=，电阻R 2的阻值在变大，那么2UI 变大；滑片P 从最上端向下端滑动时，电路的总电阻变大，根据欧姆定律可知电路中的电流在变小，设前后的电流分别是I 、'I ，那么电阻R 1和R 3的电压之和在变小，电源电压大小不变，变阻器R 2的电压在变大，那么前后的电压大小'22U U <，这个电压变化量'22-U U 大小等于电阻R 1和R 3的电压之和变化量，即''131322--U U U U =这个电流变化量I ∆也等于电阻R 1和R 3的电流变化量，可知道''1313222''----U U U U U I I I I I ∆==∆ 根据U IR =可知()1313U I R R =+()''1313U I R R =+两式相减可得()()''131313--U U I I R R =+变换可得'131313'--U U R R I I+= 由上述可知'1313213'--U U U R R I I I∆+==∆ 由于电阻R 1和R 3的阻值大小不变，那么2U I ∆∆的大小不变；综上所述，2UI 变大，2U I∆∆的大小不变；B 正确，不合题意；C ．从图中可以看到，电压表V 3测的是电阻R 1和R 2的电压之和，电流表的示数大小等于流过电阻R 1和R 2的电流大小，可知312U R R I+=，因为电阻R 1和R 2的阻值之和在变大，那么3U I在变大；由上述可知，电路中的电流在变小，电阻R 3的电压在变小，电阻R 1和R 2的电压之和在变大，前后的电压大小'33U U <，这个电压变化量'33-U U 大小等于电阻R 3的电压变化量，即33''33R R --U U U U = 这个电流变化量I ∆也等于电阻R 3的电流变化量，可知道33''R R 333''----U U U U U I I I I I∆==∆ 根据U IR =可知3R 3U IR =3''R 3U I R = 两式相减可得()33''R R 3--U U I I R = 变换可得33'R R3'--U U RI I=由上述可知33'R R33'--U U U R I I I∆==∆ 由于电阻R 3的阻值大小不变，那么3U I∆∆的大小不变；综上所述，3U I 变大，3U I ∆∆不变，C 错误，符合题意；D ．由上述可知，电流在变小，根据2P I R =可知，电阻R 1和R 3的电功率在变小，即P 1、P 3在变小；而变阻器的功率()22222221231322U U P I R R R R R R R R R ⎛⎫=== ⎪++++⎝⎭ 让电阻R 1和R 3串联的电阻是R 13，那么上式可转化为()()2222213213213222-4U U P R R R R R R R R ==++由上式可知，当213R R =时，分母部分最小，电功率P 2最大，所以当滑动变阻器的滑片向下滑动，当213R R =时，功率最大，电功率P 2先变大后变小；D 正确，不合题意。

【物理】重庆市欧姆定律专项测试（含答案）一、选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

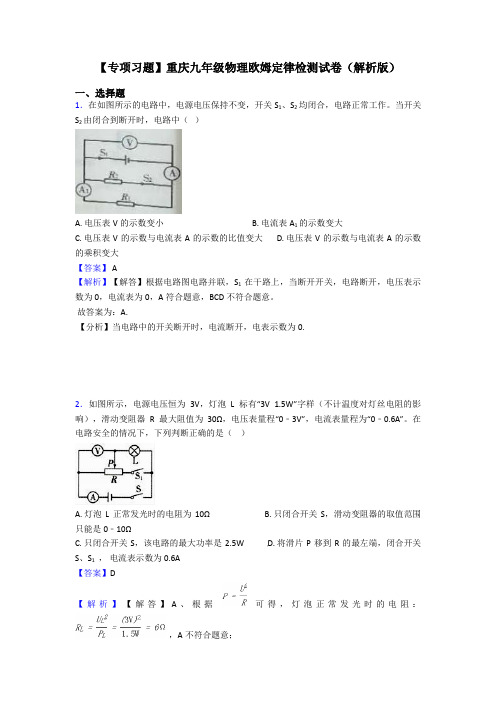

【专项习题】重庆九年级物理欧姆定律检测试卷（解析版）一、选择题1．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电路正常工作。

当开关S2由闭合到断开时，电路中（）A. 电压表V的示数变小B. 电流表A1的示数变大C. 电压表V的示数与电流表A的示数的比值变大D. 电压表V的示数与电流表A的示数的乘积变大【答案】 A【解析】【解答】根据电路图电路并联，S1在干路上，当断开开关，电路断开，电压表示数为0，电流表为0，A符合题意，BCD不符合题意。

故答案为：A.【分析】当电路中的开关断开时，电流断开，电表示数为0.2．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。

灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。

重庆市各地2023届中考物理试题分类汇总—欧姆定律计算题1．（2022·重庆实验外国语学校九年级期末）在如图所示电路中，电源电压为9伏且没有变，电阻2R的阻值为10欧。

闭合开关S，电流表A的示数为1.2安，求：(1)通过电阻2R的电流2I；(2)电阻1R的阻值。

2．（2022·重庆市鲁能巴蜀中学校九年级期末）如图所示电路，电源电压恒定没有变，定值电阻R1的阻值为30Ω。

只闭合开关S1时，电流表示数为0.2A。

再闭合开关S2，电流表示数为0.5A。

求：（1）电源电压为多少？（2）定值电阻R2的阻值为多少？3．（2022·重庆市巴川中学校九年级期末）如图所示，电源电压保持没有变，电阻R1=20Ω，电流表A1的示数为0.4A，A2的示数为0.8A。

求：（1）电源电压；（2）R2的电阻值。

4．（2022·重庆渝中·九年级期末）如图所示的电路，定值电阻R1为20Ω，闭合开关S，电流表A1的示数为0.2A，电流表A的示数为0.6A，求：（1）电源电压；（2）定值电阻R2的阻值。

5．（2022·重庆合川·九年级期末）小聪和小明一起设计了一个可以测量电阻的电路，如图所示，将电压没有变的电源、电流表和定值电阻R0串联（电源和电流表内阻均忽略没有计）。

当用导线直接将AB两点连接时，电流表示数为0.5A；当把R1=10Ω的定值电阻接入AB两点时，电流表示数为0.3A。

请根据他们设计的电路完成下列问题：（1）求定值电阻R0的阻值和电源电压U；（2）若在AB两点间接入电阻R2=35Ω时，求电流表的示数。

6．（2022·重庆市大足区邮亭中学九年级期末）如图所示，电源两端的电压U保持没有变．闭合开关S、S1，电压表示数为8V，电流表示数为2A．闭合开关S，断开开关S1，电压表示数为2V．求：（1）电源两端的电压U．（2）电阻R1的阻值．7．（2022·重庆市大足区邮亭中学九年级期末）如图甲所示，是某课外小组设计了一个用电压表的变化来反映环境温度变化的电路。

一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．3．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．4．小明利用图甲的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I—1R图像，如图乙，由图可知（）A．定值电阻两端电压控制为2V不变B．当电流为0.2A时，电阻R为0.1ΩC．当滑片向右移时，电压表数变大D．当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为1:2【答案】A【解析】【分析】由题意可知，本题考查了“通过导体的电流与电阻的关系”，可以运用欧姆定律和串联电路的特点进行分析判断。

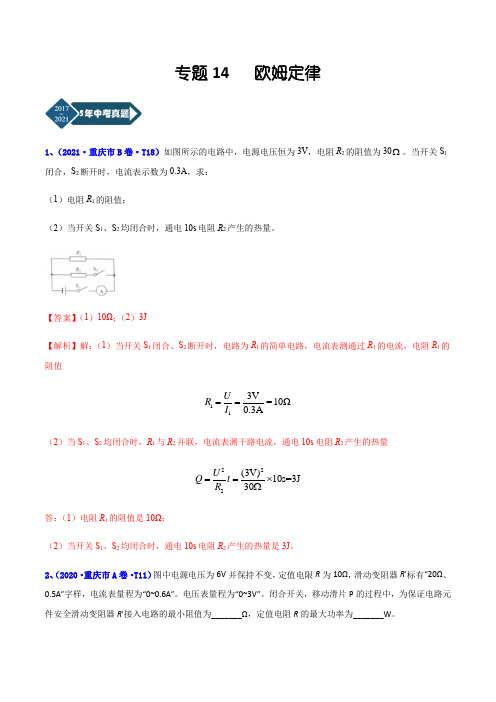

专题14 欧姆定律1、（2021·重庆市B 卷·T18）如图所示的电路中，电源电压恒为3V ，电阻R 2的阻值为30Ω。

当开关S 1闭合，S 2断开时，电流表示数为0.3A ，求：（1）电阻R 1的阻值；（2）当开关S 1、S 2均闭合时，通电10s 电阻R 2产生的热量。

【答案】（1）10Ω；（2）3J【解析】解：（1）当开关S 1闭合、S 2断开时，电路为R 1的简单电路，电流表测通过R 1的电流，电阻R 1的阻值113V =10Ω0.3AU R I == （2）当S 1、S 2均闭合时，R 1与R 2并联，电流表测干路电流，通电10s 电阻R 2产生的热量222(3V)10s=3J 30U Q t R ==⨯Ω答：（1）电阻R 1的阻值是10Ω；（2）当开关S 1、S 2均闭合时，通电10s 电阻R 2产生的热量是3J 。

2、（2020·重庆市A 卷·T11）图中电源电压为6V 并保持不变，定值电限R 为10Ω，滑动变阻器R '标有“20Ω、0.5A”字样，电流表量程为“0~0.6A”。

电压表量程为“0~3V”。

闭合开关，移动滑片P 的过程中，为保证电路元件安全滑动变阻器R '接入电路的最小阻值为_______Ω，定值电阻R 的最大功率为_______W 。

【答案】10 0.9【解析】[1]由电路图可知，R与R'串联，电压表测R两端的电压，电流表测电路中的电流，电压表量程为“0～3V”，所以定值电阻R两端的最高电压为：U R=3V，此时滑动变阻器两端的电压为R R 6V3V3VU U U=-=-=电路中电压表示数最大时，电流最大，此时电路中的最大电流为R3V0.3A 10ΩUIR===滑动变阻器R'接入电路的最小阻值为R3V10Ω0.3AU RI ''=== [2]定值电阻R的最大功率R 3V0.3A0.9WP U I==⨯=3、（2020·重庆市B卷·T18）如图所示，电源电压不变，定值电阻R1阻值为10Ω，定值电阻R2阻值为20Ω，当开关S闭合后，电流表为0.2A。

【物理】重庆市中考物理欧姆定律检测试题（含答案）一、选择题1．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω1A”字样，灯泡L标有“6V6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）A. 灯泡L消耗的最小功率是0.24WB. 正常发光时灯丝的电阻是12ΩC. 电路中电流的变化范围是0.11A～0.6AD. 滑动变阻器阻值的变化范围是14Ω～48Ω【答案】A【解析】【解答】灯泡灯丝的电阻P ，代入数据可得R＝6Ω，B不符合题意；考虑到电表示数要求，电流表的示数为I1＝＝0.2A时，电路中电流最小，灯泡L消耗的功率最小，这时P＝I2R＝（0.2A）2×6Ω＝0.24W，A符合题意；当灯泡正常发光时，电路中电流最大，I max＝＝1A，因电流表量程为0~0.6A，所以电路中电流的变化范围是0.2A～0.6A，C不符合题意；当电路中电流最小时，电路中总电阻为R1＝＝60Ω，这时滑动变阻器连入电路的阻值为R01＝R1－R＝60Ω－6Ω＝54Ω，当电路中电流最时大，电路中的总电阻为R2＝＝20Ω，这时滑动变阻器连入电路的阻值为R02＝R2－R＝20Ω－6Ω＝14Ω，当滑动变阻器的阻值在14Ω～54Ω范围内变动时，电压表的示数符合要求，所以滑动变阻器的阻值变化范围为14Ω～54Ω，D不符合题意。

一、初中物理欧姆定律问题1．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（挂钩的重力不计，g取10N/㎏，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）．下列说法正确的是（）A．该电子秤中R0阻值为0.5ΩB．闭合开关，不称重物时电阻R0两端电压为6VC．电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8WD．当电路中的电流为0.3A时，电子称称重示数为4kg【答案】C【解析】【分析】【详解】滑片在a端时，电路为R0的简单电路，电路中的电流I a=0.6A，由I=可得，电源的电压：U=I a R0=0.6A×R0，滑片在b端时，R与R0串联，电路中的电流I b=0.15A，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I b（R+R0）=0.15A×（15Ω+R0），因电源的电压不变，所以，0.6A×R0=0.15A×（15Ω+R0），解得：R0=5Ω，A错误；则电源电压U=I a R0=0.6A×5Ω=3V，所以，不称量重物时R0两端的电压为3V，B错误；当滑片在a端时，电阻R0消耗的电功率最大，则P最大=I a2R0=（0.6A）2×5Ω=1.8W，在b端时，电阻R0消耗的电功率最小，则P最小=I b2R0=（0.15A）2×5Ω=0.1125W，所以，电子称工作时电路中电阻R0消耗的电功率范围是0.1125W～1.8W，C正确；当电路中的电流为O.3A处时，电路中的总电阻：R 总===10Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的阻值：R′=R总﹣R0=10Ω﹣5Ω=5Ω，由题意可知，此时弹簧的压缩量：L=×5Ω=2cm，由图象可知，此时弹簧所受压力为20N，即G=F=20N，由G=mg可得，物体的质量：m===2kg，故D错误．故选C．2．为了测出未知电阻R x的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（）A．B．C．D．【答案】BD【解析】【详解】A．开关S1闭合，S2断开时R0和R x串联，电流表可以测出通过R x的电流I x；S2闭合时为R x 的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻。

重庆市2019年中考物理总复习测试：第13讲欧姆定律第一节欧姆定律及其相关计算测试1（含答案）一、选择题1. (2017青海)在一段电阻不变的导体两端加20 V电压时，通过的电流为1 A；现在把该导体两端电压减小到5 V，则此时通过该导体的电流和它的电阻分别为( )A. 0.25 A 5 ΩB. 0.25 A 20 ΩC. 1 A 5 ΩD. 1 A 20 Ω2. (2017贺州)如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1∶R2等于 ( )第2题图A. 5∶1B. 1∶5C. 4∶1D. 1∶43. (2017临沂)如图是电阻甲和乙的U－I图像．小明对图像信息作出的判断，正确的是( )第3题图A. 当甲两端电压为0.5 V时，通过它的电流为0.3 AB. 当乙两端电压为2.5 V时，其电阻值为10 ΩC. 将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 VD. 将甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A4. (2017巴蜀二模)如图，图甲是小灯泡L和定值电阻R的I－U关系图像，将L和R先后以图乙和图丙两种方式接在同一电源上，若图乙中U1∶U2＝m，图丙中I1∶I2＝n，则下列判断中正确的是 ( )第4题图A. m＝nB. m<nC. m>nD. mn＝15. (2017陕西)如图甲所示，电源电压恒为 6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S.通过分析，下列说法错误．．的是( )第5题图A. 图中的R0有保护电路的作用B. 温度升高时，电压表的示数会变小C. 温度为40 ℃时，电流表的示数为0.2 AD. 温度降低时，电压表与电流表示数的比值变小6. (2017玉林)如图所示，电源电压为3 V 且保持不变，滑动变阻器R 标有“1 A 15 Ω”的字样．当滑动变阻器的滑片P 在最右端时，闭合开关S ，通过灯泡的电流为0.4 A ，移动滑动变阻器的滑片P ，在电路安全工作的情况下，下列说法正确的是( )第6题图A. 向左移动滑动变阻器的滑片P 时灯泡变亮B. 滑片P 在最右端时通过干路中的电流是0.9 AC. R 接入电路的阻值变化范围是5 Ω～15 ΩD. 电路总电阻的最大值为5 Ω二、填空题7. (2017西大附中一模)科学家有着强烈的好奇心和执着的探究精神，德国物理学家________最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：I ＝U R.为了纪念他作出的杰出贡献，人们将他的名字命名为________的单位．8. (2017辽阳)如图所示电路中，闭合开关S ，R 1与R 2是________联连接的．当滑动变阻器R 2的滑片P 向左移动时，电流表的示数将________，电压表的示数与电流表的示数之比将________(后两空均选填“变大”、“变小”或“不变”)．第8题图9. (2017东龙)导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所示，则由图可知导体A的电阻为________Ω；如果将A和B并联后接在电压为1.0 V的电源两端，则通过A和B的总电流为________A.第9题图10. (2017咸宁)如图所示，电源电压不变，开关S闭合后，电压表的示数为4 V，电压表的示数为6 V，电流表的示数为1 A，若将R2与R3互换位置后，发现三表示数均不变，则电源电压为______V，电阻R3的阻值是______Ω.第10题图11. (2017淮安)如图所示电路，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6 A，电源电压为________V；当S2闭合，S1、S3断开时，电流表示数为________A，当S1、S3闭合，S2断开时，电流表示数为________A.第11题图12. (2017南岸区二诊)如图甲所示的电路中，电源电压保持不变，闭合开关后，滑片P由b 端移到a端，电流表示数I与电压表示数U的变化关系如图乙所示，则可判断电源电压是________V，滑动变阻器的最大阻值是________Ω.第12题图13. (2016万州模拟)如图所示，R为定值电阻．闭合开关后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5 A～1.5 A，电压表示数变化范围是 6 V～3 V．电源电压为________V，滑动变阻器连入电路的电阻变化范围为____________．第13题图三、论述计算题14. (2017育才一诊)随着科技的发展，加热座椅已经进入生活，它是通过座椅内部的电阻丝等对座椅进行加热，使座椅短时间内逐渐升温，座椅加热在使用中没有任何安全隐患，内部材料即使在恶劣的使用环境下也不会轻易造成短路、断路和老化．其工作原理相当于如图所示的电路图，其中U＝12 V，R2＝6 Ω，闭合开关后，通过R1的电流为1 A，求：第14题图(1)R1的电阻；(2)通过干路的电流I.15. (2017江西)如图所示，电源电压可调，小灯泡上标有“6 V 0.5 A”的字样(不考虑温度对小灯泡电阻的影响)，电流表量程：0～0.6 A ，电压表量程：0～3 V ，滑动变阻器的规格为“20 Ω 1 A”．(1)电源电压调至6 V ，闭合开关S 1和S 2，移动滑动变阻器的滑片P ，使小灯泡正常发光，电流表示数为0.6 A ，则电压表的示数是多少？R 0的阻值是多少？(2)电源电压调至8 V ，断开开关S 1、闭合开关S 2，为了保证电路安全，求滑动变阻器的阻值变化范围．第15题图答 案1. B 【解析】导体电阻为R ＝U I ＝20 V 1 A＝20 Ω；当导体两端的电压变为5 V 时，电阻不变，还是20 Ω；此时通过导体的电流I ′＝U ′R ＝5 V 20 Ω＝0.25 A ．故选B. 2. C 【解析】开关闭合，两电阻串联，电压表测量R 2两端电压，电压表测量R 1、R 2两端总电压．两电压表指针偏转角度相同，说明所用量程不同，电压表用0～15 V 量程，电压表用0～3 V 量程，则U 总：U 1＝5∶1；串联电路中，电压的分配与电阻成正比，即R 1＋R 2R 2＝U 2U 1＝15，所以R 1∶R 2＝4∶1，故选C. 3. C 【解析】由题图可知，当甲两端的电压为0.5 V 时，通过它的电流为0.1 A ，A 错误；当乙两端的电压为U 乙＝2.5 V 时，通过乙的电流为I 乙＝0.5 A ，由I ＝U R 得，R 乙＝U 乙I 乙＝2.5 V 0.5 A＝5 Ω，B 错误；将甲、乙串联，串联电路各处电流相等，当电流为0.3 A 时，由图可知，甲两端的电压为U 甲1＝1.5 V ，乙两端的电压为U 乙1＝0.5 V ，串联电路两端的总电压等于各部分电路两端的电压之和，U 串＝ U 甲1＋U 乙1＝1.5 V ＋0.5 V ＝2 V ，C 正确；将甲、乙并联，各支路两端的电压相等，当电压为1 V 时，由图可知，通过甲的电流为I 甲2＝0.2 A ，I 乙2＝0.4 A ，并联电路干路电流等于各支路电流之和，I 并＝ I 甲2＋ I 乙2＝0.2 A ＋0.4 A ＝0.6 A ，D 错误．故选C.4. B 【解析】在图乙中，灯泡与电阻串联，电路中的电流相同，由I ＝U R 可知，当电流相同时，电压与电阻成正比，由题知U 1∶U 2＝m ，则有：U 1U 2＝R L 乙R＝m ；在图丙中，灯泡与电阻并联，各支路两端的电压相同，由I ＝U R可知，当电压相同时，电流与电阻成反比，由题知I 1∶I 2＝n ，则有I 1I 2＝R L 丙R＝n ，由图像甲可知，灯泡电阻随电压增大而增大，且图丙中L 两端电压大于图乙中L 两端电压，所以R L 乙<R L 丙，所以R L 乙R <R L 丙R，即m <n ，故B 正确．故选B. 5. D 【解析】因为如果电路中只接热敏电阻时，温度较高时热敏电阻的电阻很小，可能导致电路中电流过大，损坏电路元件，所以R 0有保护电路的作用，A 正确；温度升高时，热敏电阻的阻值减小，电路中的总电阻减小，根据欧姆定律可知，电路中的电流增大，根据U ＝IR 可得，定值电阻两端电压增大，电源电压保持不变，则热敏电阻两端电压减小，即电压表示数减小，B 正确；温度为40 ℃时，电路中的总电阻是R 总＝R 0＋R 热敏＝10 Ω＋20 Ω＝30 Ω，则电流表的示数是I ＝U R 总＝6 V 30 Ω＝0.2 A ，C 正确；电压表测量热敏电阻两端电压，电流表测量电路中的电流，根据R ＝U I可得，电压表与电流表示数的比值是热敏电阻的阻值，而温度降低时热敏电阻的阻值增大，所以两表示数的比值增大，D 错误．故选D.6. D 【解析】由题图可知，滑动变阻器R 与灯泡L 并联接入电路，并联电路中各支路两端电压都相等，滑片P 移动时，对灯泡这一支路没有影响，A 错误；滑片P 在最右端时，滑动变阻器的电阻全部接入电路中，干路电流为I ＝I R ＋I L ＝U R ＋I L ＝ 3 V 15 Ω＋0.4 A ＝0.6 A ，B 错误；根据滑动变阻器“1 A 15 Ω”的铭牌意义可知，通过滑动变阻器的最大电流不能超过1 A ，所以滑动变阻器接入电路的最小阻值R min ＝U I max ＝3 V 1 A＝3 Ω，则R 接入电路的阻值变化范围是3 Ω～15 Ω，C 错误；电源电压不变，根据欧姆定律，电路电流最小时，电路总电阻最大R 总max ＝U I min ＝U I R min ＋I L ＝ 3 V 0.2 A ＋0.4 A＝5 Ω，D 正确．故选D. 7. 欧姆 电阻 8. 并 变小 变大 【解析】当开关S 闭合时，R 1与R 2组成并联电路，电流表测量通过R 1支路的电流，电流表测量量支路R 2中的电流，电压表测电源电压．当滑动变阻器R 2的滑片P 向左移动时，滑动变阻器接入电路中的电阻增大，由于滑动变阻器两端的电压等于电源电压，保持不变，所以通过滑动变阻器的电流变小，即电流表示数将变小；电压表的示数与电流表的示数之比等于滑动变阻器接入电路中的阻值，故电压表的示数与电流表的示数之比变大．9. 5 0.3 【解析】由题图可知，R A ＝5 Ω，R B ＝10 Ω；并联在1 V 的电源两端，由图像可知，经过R A 的电流为0.2 A ，经过R B 的电流为0.1 A ，并联电路总电流等于各支路电流之和，故总电流为0.3 A.10. 7 3 【解析】R 1、R 2、R 3串联，测的是R 1、R 2两端的总电压，测的是R 2、R 3两端的总电压，有1 A ×(R 1＋R 2)＝4 V①，1 A ×(R 2＋R 3)＝6 V ②，R 2、R 3互换后，电表的示数不变，说明R 2＝R 3 ③，根据①②③可得：R 2＝R 3＝3 Ω，R 1＝1 Ω，电源电压U ＝I (R 1＋R 2＋R 3)＝1 A×(1 Ω＋3 Ω＋3 Ω)＝7 V.11. 6 0.2 0.9 【解析】当闭合S 1、断开S 2、S 3时，电路中R 2与电流表串联，则电源电压U ＝IR 2＝0.6 A×10 Ω＝6 V ；当只闭合S 2时，两电阻串联，则电流表示数I ′＝U R 总＝6 V 20 Ω＋10 Ω＝0.2 A ；当只断开S 2时，两电阻并联，此时电流表的示数为I ″＝I 1＋I 2＝6 V 20 Ω＋6 V 10 Ω＝0.9 A. 12. 9 12 【解析】由题图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．当滑动变阻器的滑片接在a 端时，电路中只有定值电阻，此时电路电流最大，电压表的示数就是电源电压，即电源电压U ＝9 V ；定值电阻R ＝U I＝9 V 1.5 A＝6 Ω.当滑动变阻器的滑片接在b 端时，滑动变阻器与定值电阻串联，电路中总电阻最大，电流最小，电路的总电阻R 总＝U I b ＝9 V 0.5 A ＝18 Ω，则滑动变阻器的最大阻值R max ＝R总－R ＝18 Ω－6 Ω＝12 Ω.13. 7.5 2 Ω～12 Ω 【解析】从题图可知，电压表测量的是滑动变阻器两端的电压，电流表示数变化范围是0.5 A ～1.5 A ，电压表示数变化范围是6 V ～3 V ，R ＝U I ＝3 V 1.5 A＝2 Ω，R ′＝U ′I ′＝6 V 0.5 A＝12 Ω，则滑动变阻器连入电路的电阻变化范围为2 Ω～12 Ω；而定值电阻和滑动变阻器串联，电源电压 U 总＝U 滑＋U R ，即U 总＝3 V ＋1.5 A×R ①，U 总＝6 V ＋0.5 A ×R ②，则3 V ＋1.5 A×R ＝6 V ＋0.5 A×R ，解得：R ＝3 Ω，把 R ＝3 Ω代入①式得：U 总＝7.5 V.14. 解：(1)由欧姆定律可得，R 1的电阻R 1＝U I 1＝12 V 1 A＝12 Ω (2)当闭合开关时，电阻R 1、R 2并联通过电阻R 2 的电流为I 2＝U R 2＝12 V 6 Ω＝2 A 通过干路的电流I ＝I 1＋I 2＝1 A ＋2 A ＝3 A15. 解：(1)当电源电压调至6 V 时，S 1、S 2闭合，灯泡L 与滑动变阻器R 串联后再与R 0并联，由于灯泡正常发光，所以灯泡两端的电压U L ＝6 V ，故滑动变阻器两端的电压U R ＝U 0－U L ＝6 V －6 V ＝0 V ，即电压表的示数为0 V通过R 0的电流I 0＝I 总－I L ＝0.6 A －0.5 A ＝0.1 A则R 0的阻值R 0＝U 0I 0＝ 6 V 0.1 A＝60 Ω (2)当电源电压调为8 V 时，S 1断开、S 2闭合时灯泡L 与滑动变阻器R 串联当电压表示数为3 V 时，滑动变阻器连入电路的阻值最大灯泡的电阻R L ＝U L I L ＝6 V 0.5 A＝12 Ω 灯泡两端的电压U L ＝U －U R ＝8 V －3 V ＝5 V通过灯泡的电流I R ＝I L ＝U L R L ＝ 5 V 12 Ω＝512A 滑动变阻器的最大阻值R max ＝U R I R ＝3 V 512 A＝7.2 Ω ②由题知小灯泡的最大电流为0.5 A ，当电路中的电流为0.5 A 时，滑动变阻器连入电路的阻值最小U R ＝U －U L ＝8 V －6 V ＝2 VR min ＝U R I R ＝2 V 0.5 A＝4 Ω 故滑动变阻器的阻值变化范围是4 Ω～7.2 Ω。

高考物理闭合电路的欧姆定律练习题及答案含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，R 1=R 2=2.5Ω，滑动变阻器R 的最大阻值为10Ω，电压表为理想电表。

闭合电键S ，移动滑动变阻器的滑片P ，当滑片P 分别滑到变阻器的两端a 和b 时，电源输出功率均为4.5W 。

求 (1)电源电动势；(2)滑片P 滑动到变阻器b 端时，电压表示数。

【答案】(1) 12V E = (2) 7.5V U = 【解析】 【详解】(1)当P 滑到a 端时，21124.5RR R R R R =+=Ω+外 电源输出功率：22111(E P I R R R r==+外外外） 当P 滑到b 端时，1212.5R R R =+=Ω外电源输出功率：22222(E P I R R R r==+'外外外） 得：7.5r =Ω 12V E =(2)当P 滑到b 端时，20.6A EI R r==+'外电压表示数：7.5V U E I r ='=-2．如图所示的电路中，电源电动势E ＝12 V ，内阻r ＝0.5 Ω，电动机的电阻R 0＝1.0 Ω，电阻R 1＝2.0Ω。

电动机正常工作时，电压表的示数U 1＝4.0 V ，求： (1)流过电动机的电流；(2)电动机输出的机械功率； (3)电源的工作效率。

【答案】（1）2A ；（2）14W ；（3）91.7% 【解析】 【分析】 【详解】(1)电动机正常工作时，总电流为I ＝11U R ＝ 2A (2)电动机两端的电压为U ＝E －Ir －U 1=(12－2×0.5－4.0) V ＝7 V电动机消耗的电功率为P 电＝UI ＝7×2 W ＝14 W电动机的热功率为P 热＝I 2R 0＝22×1 W ＝4 W电动机输出的机械功率P 机＝P 电－P 热＝10 W(3)电源释放的电功率为P 释＝EI ＝12×2 W ＝24 W有用功率P 有＝2122W UI I R +=电源的工作效率=91.7%P P η=有释3．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。
