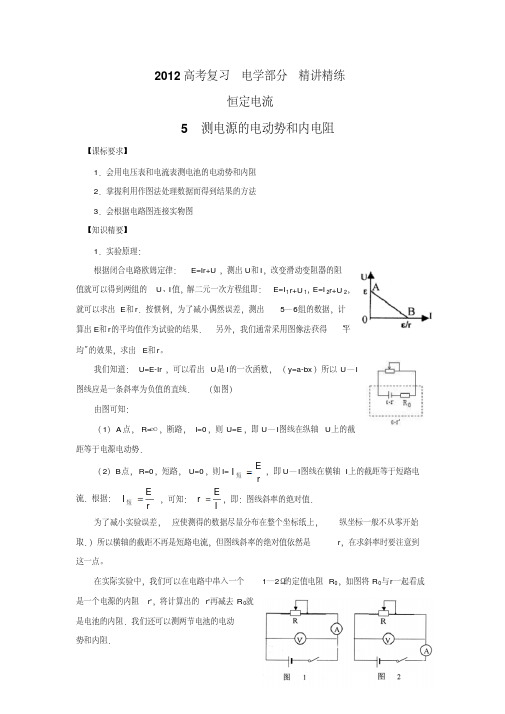

2012会考专题讲练(恒定电流)

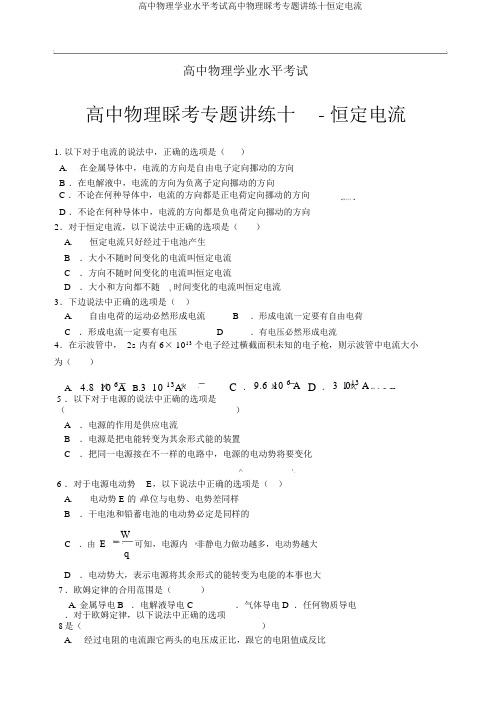

高中物理学业水平考试高中物理睬考专题讲练十- 恒定电流1. 以下对于电流的说法中，正确的选项是（）A.在金属导体中，电流的方向是自由电子定向挪动的方向B．在电解液中，电流的方向为负离子定向挪动的方向C ．不论在何种导体中，电流的方向都是正电荷定向挪动的方向[根源 : 学,科 , 网]D．不论在何种导体中，电流的方向都是负电荷定向挪动的方向2．对于恒定电流，以下说法中正确的选项是（）A.恒定电流只好经过于电池产生B．大小不随时间变化的电流叫恒定电流C．方向不随时间变化的电流叫恒定电流D．大小和方向都不随时间变化的电流叫恒定电流3．下边说法中正确的选项是（）A.自由电荷的运动必然形成电流B．形成电流一定要有自由电荷C．形成电流一定要有电压D．有电压必然形成电流4．在示波管中， 2s 内有 6× 1013个电子经过横截面积未知的电子枪，则示波管中电流大小为（）A. 4.8 106AB.3 10 13A C． 9.6 10 6 A D． 3 l013 A [根源:Z。

xx。

]5 ．以下对于电源的说法中正确的选项是（）A．电源的作用是供应电流B．电源是把电能转变为其余形式能的装置C．把同一电源接在不一样的电路中，电源的电动势将要变化6 ．对于电源电动势E，以下说法中正确的选项是（）A.电动势 E 的单位与电势、电势差同样B．干电池和铅蓄电池的电动势必定是同样的WC．由E可知，电源内非静电力做功越多，电动势越大qD．电动势大，表示电源将其余形式的能转变为电能的本事也大7．欧姆定律的合用范围是（）A. 金属导电B ．电解液导电C．气体导电D ．任何物质导电8．对于欧姆定律，以下说法中正确的选项是（）A.经过电阻的电流跟它两头的电压成正比，跟它的电阻值成反比B．对一定的导体，经过它的电流越大，它两头的电压也越大C．导体的电阻跟它两头的电压成正比，跟经过它的电流成反比D．对必定的导体，它两头的电压与经过它的电流强庋的比值保持不变9 ．有两个导体 a 、b，它们I U 图象如图4-19所示，据此剖析，正确的结论是（）A．导体 a 电阻较大B．导体a两头的电压较大C．导体b的电阻较大D．流过导体 b 的电流较大10. 若要增大线绕电阻的阻值，在其余条件不变的状况下，有效的方法是( )A.增添电阻线的长度B．增大电阻线的横截面积C．增添电阻线两头的电压D．改用电阻率小的电阻线绕制11．一根粗细平均、阻值为9R的电阻丝，若将其剪成等长的 3 段，则此中一段的阻值为A ．R B．3R C．9R D．27R12. 三个阻值分别为 4 ,6 ,12 的电阻，以不一样方式进行组合连结，获取的总电阻的最大值和最小值分别为 ( )A.22和4B.22和2C.18和4D.18和213.如图 4-23 为小量程的电流表改装为电流表和电压表的电路图，以下说法中正确的选项是( )A.图甲为电流表，图乙为电压表B．图乙为电流表，图甲为电压表C．图甲、乙均为电流表D．图甲、乙均为电压表14.一个电流表的满偏电压为U g，内电阻为 R g，要把它改装成电压表，应在电流表上（）A.串连一个小电咀 B ．并联一个小电阻 C ．串连一个大电阻 D ．并联一个大电阻15.一个电流表的满偏电压为U g，内电阻为 R g，要把它改装成量程较大的电流表，应在电流表上（）A.串连一个小电阻 B ．并联一个小电阻 C ．串连一个大电阻 D．并联一个大电阻16．为了测绘小灯泡伏安特征曲线，以下实物连线正确的选项是（）17．某同学用如下图的电路测绘“ 2.2 V 0.25 A”小灯泡的伏安特征曲线，应选择的电源与电流表量程分别是（）A．一节干电池、0.6 A B ．一节干电池、 3 AC．两节干电池、0.6 A D．两节干电池、 3 A18．对于闭合电路有关的观点理解中，正确的选项是（）A．电源内部的电阻叫内电阻B．用电器和导线构成外电路，电源内部是内电路C．闭合电路正常工作时，电源两极间的电压是内电压D．闭合电路正常工作时，电源两极间的电压是外电压19.若用 E 表示总电动势， U 表示外电压，U '表示内电压， R 表示外电路总电阻， r 表示内电阻， I 表示总电流强度，观察以下各关系式，关系式建立的是( )①U '②E U③E U Ir④ I E / R r ⑤U ER／ R r ⑥U E Ir IR U'A.①②③④B.②③④⑤C. ③④⑤⑥D.①③⑤⑥20．闭合电路中电源电动势和内电压、外电压的关系是( )A.外电压增大，则内电压也增大，电源电动势也随之增大B．外电压减小，但内电压不变，电源电动势也减小C．外电压不变，当内电压减小时，电源电动势也随之减小D．外电压增大，则内电压就减小，电源的电动势保持不变21.对于闭合电路的路端电压，以下说法中正确的选项是( )A.当流过电源的电流增大时，路端电压增大B．当流过电源的电流增大时，路端电压减小C．当负载电阻增大时，路端电压增大D．当负载电阻增大时，路端电压减小22．在如下图的电路中，电源内阻r 为 1 Ω，电阻 R为 4Ω，电压表示数为1.60 V ，则电源电动势为（）A ．1.5 V B．1.6 V C．2.0V D．3.0V23.如下图的电路中，不可以用来丈量申池电动势与内阻的是 ( 不计申表内阻的影响)( )24．在“测定电源的电动势和内阻”的实验中，某同学依据实验测得数据，画出如图 4-40 所示的 U-I 图象．依据图线，可得出该电源电动势和电源的内阻分别为( )A. 1.5V，2.5B．1.5V, 0.6C．0.6V，1.5D．0.6V, 0.425. 如图 4-17 所示，电池电动势为E，内阻为r．当可变电阻的滑块P 向b 点挪动时，电压表 V1的读数 U 1与电压表 V2的读数 U 2的变化状况是()A. U1变大，U2变小B．U1变大，U2变大C．U1变小，U2变小 D ．U1变小，U2变大26. 对于电功的理解，以下说法中正确的有（）A．电功的实质是静电力所做的功[根源: ]B．电功是电能转变为其余形式能量的量度C．电流做功的多少等于电能转变为其余形式能的数值D．电流做功多电功率就越大27.有一标有“ 220V，55W”的电电扇，此中电动机线圈电阻为 80，当它正常工作时，电源供应的电功率是 ____W，转变为风的机械功率是 ____W，电动机的发热功率是 ____W.28. 一台直流电动机的额定电压力U110V ，电动机线圈的电阻 R0.8 ，正常工作时经过的电流 I=2A ，若电动机正常运行 1min. 求：(1)电流所做的功；(2)电动机线圈上产生的热量；(3)电动机输出的机械能．29．对于欧姆表的使用，以下说法中正确的选项是( )A.欧姆表只好用来大略丈量电阻C．用欧姆表测电阻，指针越靠近刻度中央偏差越大D．用欧姆表测电阻，指针越靠近刻度左侧偏差越小30. 对于多用电表测电阻的注意事项，以下说法中正确的选项是( )A.待测电阻应先与电源断开B．双手不可以同时接触两表笔的金属部分C．指针最幸亏刻度盘中央邻近D．改换量程后都须进行电阻调零E．使用完成，将选择开关置于“ off ”或沟通电压最高挡31.某学生用多用电表丈量一个电阻的阻值. 将选择开关置于“× 1”挡时，指针在 a 地点 ;将选择开关置于“×10" 挡时，指针在 b 地点 ( 如图 ). 而且，换挡后都进行了电阻调零操作 . 该电阻较为正确的丈量值是 ()A. 18B.180 C .200 D. 200032．多用电表的下半部分如图甲所示，标有“2.2 V 0.25 A"字样的小灯泡已接人电路，当多用电表的两表笔分别与小灯泡两头的接线柱 a、 b 相接 ( 如图乙所示 ) ，以下想法合理的是（）根源:Z#xx#]A ．若选择开关拨到“Ω”挡的× 1 处，可丈量小灯泡的电阻B ．若选择开关拨到“" 挡的 2.5 处，可丈量小灯泡两头的电压C ．若选择开关拨到“V" 挡的 2.5处，可丈量小灯泡两头的电压[根源:学 +科+网 Z+X+X+K]D ．若选择开关拨到“mA"挡的250 处，可丈量小灯泡中的电流33．某学生用多用电表丈量一个电阻的阻值．将选择开关置于“×10”挡时，指针地点如图所示．接着合理的做法是（）A．换“× 1”挡，再读数B．换“× 100”挡，再读数C．换“× 1”挡，调整欧姆零点后再读数D．换“ × 100”挡，调整欧姆零点后再读数。

专题恒定电流121．（浙江卷）功率为的发光二极管（灯）的亮度与功率为的白炽灯相当2012.10w LED 60W . 根据国家节能战略，2016.260W 年前普通白炽灯应被淘汰假设每户家庭有 只的白炽灯，均 用的灯替代估算出全国一年节省的电能最接近（）10W LED .A.8×108KW·hB. 8×1010KW·hC. 8×1011KW·hD. 8×1013KW·h 答案：B解析：因每只白炽灯和发光二极管的功率分别为和，按 亿户家庭，每户家庭每60 W 10 W 4 天亮灯 小时计算，全国一年节省的电能最接近64×108×2×(60-10)×10-3kWX 365×6 h=8.76×1010 kW·h B ACD . ，则选项 正确，错误2．（上海卷）．当电阻两端加上某一稳定电压时，通过该电阻的电荷量为，消耗20120.3C 的电能为为在相同时间内使的电荷量通过该电阻，在其两端需加的电压和消耗0.9J.0.6C 的电能分别是（）（） ，（） ，A 3V 1.8J B 3V 3.6J （） ，（） ，C 6V 1.8J D 6V 3.6J答案：D解析：根据电功公式有W 1=q 1U 1 ，可得电压U 1 =3 V 0.6 C ，在相同时间内使的电荷量通过该 电阻，则电压U 2 =6 V W ，2=q 2U 2 =3.6 J D . ，所以 正确3. 201319（高考安徽理综第题）用图示的电路可以测量电阻的阻 值图中.R x 是待测电阻，R 0 是定值，是灵敏度很高的电流表，MN ○G 是一段均匀的电阻丝闭合开关，改变滑动头 的位置，当通过电流.P 表的电流为零时，测得MP=l 1，PN=l 2 ，，则R x 的阻值为 ○GA. B. 102l R l 10 12l R l lC. D. 201l R l 20 12l R l l +答案：C解析根据电阻定律有，当电表无读数时，有解得，选项:,C 12M N R l R l =0M N X R R R R = 201xl R R l =正确4．（高考上海物理第题）在车门报警电路中，两个按钮开关分别装在汽车的两扇门201312 上，只要有开关处于断开状态，报警灯就发光能实现此功能的电路是.答案：B解析：能实现此功能的电路是与门电路，选项 正确B .5.(20134)高考江苏物理第题在输液时，药液有时会从针口流出体外，为了及时发现，设 计了一种报警装置，电路如图所示是贴在针口处的传感器，接触到药液时其电阻. M R M 发生 变化，导致 两端电压 增大，装置发出警报，此时S U （）A R M 变大，且 越大，增大越明显R U （）B R M 变大，且 越小，增大越明显R U（）C R M 变小，且 越大，增大越明显R U （）D R M 变小，且 越小，增大越明显R U 答案：C解析：根据题述接触到药液时其电阻R M 发生变化，导致两端电压 增大，S U R M 变小，且R 越大，增大越明显，选项 正确U C .6 ．（高考上海物理第题）如图，电路中三个电阻201324R l 、R 2和R 3的阻值分别为R 、2R 和4R .S 当电键1断开、S 2闭合时，电源输出功率为P 0 ；当S 1闭合、S 2断开时，电源输出功率也为P 0 .S 则电源电动势为＿＿＿＿；当1、S 2都断开时，电源的总功率为＿＿＿＿.答案： 0.3P 0 .032P R 解析：当电键S 1断开、S 2 闭合时，电路中电流I 1=E/(R+r)，P 0=I 12R=E 2 R /(R+r)2 ..S 当1闭合、S 2 断开时，电路中电流I 2=E/ (4R+r)，P 0=I 224R=E 24R/(4R+r)2 ..r=R/2E=联立解得：， .S 当1、S 2 都断开时，电路中电流I 3 =E/ (7R+r)= ，电源的总功率为032P R 05 P R R P=EI 3=0.3 P 0.7． [2014] ·天津卷如图所示，电路中R 1、R 2均为可变电阻，电源内阻不能忽略，平行板电容器C 的极板水平放置．闭合开关，电路达到稳S 定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴仍能静止不动 的是 ()A ．增大R 1的阻值B ．增大R 2的阻值C ．增大两板间的距离D S ．断开开关 答案 :B解析：本题考查含有电容器的动态电路及受力平衡等知识点，为了保证带电油滴悬浮在两 板之间静止不动，就要使电容器两板之间的场强E 不变．电路稳定后，和电容器相串联的电阻对电容器两端的电压不产生影响，而增大R 1的阻值将使电容器两端的电压增大，根据E ＝可知，E 增大，故 错误；增大A R 2的阻值，电容器两端的电压不变，E不变，故 正确；B Ud增大两板间的距离，E 减小，故错误；断开开关，电容器两端的电压发生改变，错C S D 误．8.2014（上海）如图，电路中定值电阻阻值大于电源内阻阻值。

教师学科教案[ 20 – 20 学年度第__学期]任教学科：_____________任教年级：_____________任教老师：_____________xx市实验学校一电流部分电路欧姆定律电阻定律一、电流1、形成：电荷的定向移动形成电流。

2、导体中存在持续电流的条件：保持导体两端的电势差。

3、性质：标量大小：I＝Q/t 表示单位时间内通过导体横截面的电量4、方向：规定正电荷定向移动的方向为电流的方向①导体中电流方向：从电势高处流向电势低处②电源：内部从电势低处流向电势高处；外部从电势高处流向电势低处【例1】在10s内通过电解槽某一横截面向右迁移的正离子所带的电量为2C，向左迁移的负离子所带电量为3C，那么电解槽中电流强度大小为多少？．解析：正负电荷向相反方向运动形成电流的方向是一致的，因此在计算电流强度I＝q/t时q 应是正负电量绝对值之和．I＝(2C＋3C)/10s＝0.5A．点拨：正负电荷向相反方向运动计算电流强度时，q应是正负电量绝对值之和．【例2】有一横截面为S的铜导线，流经其中的电流为I．设每单位体积的导线有n个自由电子，电子电量为e，此时电子的定向移动速度为v．在Δt时间内，通过导体横截面的自由电子数目可表示为（ C ）(A)nvSΔt (B)nvΔt (C)IΔt/e (D)IΔt/Se解释：从微观角度考虑，N=n*V=ns（vΔt)从宏观考虑n=q/e=IΔt/e点拨：考电流强度定义时要注意从微观和宏观两个方面考虑5、分类：①直流电：电流方向不随时间变化而改变的电流叫直流电.②交流电：大小、方向随时间作周期变化的电流叫交流电.二、部分电路欧姆定律——实验定律1、内容：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比。

2、表达式：I=U/R3、适用条件：金属导电或电解质导电.不适用气体导电.4、伏—安特性曲线【例3】图10-1-1所示的图像所对应的两个导体：(1)电阻关系R1∶R2为3：1 ；(2)若两个导体中的电流相等(不为0)时，电压之比U1∶U2为3：1 ；(3)若两个导体的电压相等(不为0)时，电流之比I1∶I2为1：3 .【例4】三个标有“100Ω4W”、“12Ω48W”和“90Ω10W”的电阻，当它们串联使用时电路两端允许加的最大总电压为_____V；并联使用时电路允许通过的最大总电流________A．参考答案：40.4 2.1【例5】如图15－3所示的电路中，R1＝R2＝R3＝R4＝4Ω，A、B所加电压U＝2.4V；若在a，b间接一理想电压表时，其示数为________V；在ab间接理想电流表时，其示数为______A．点拨：在ab间接理想电压表时，相当于ab断路，其测量的是R3和R4上的电压之和．在ab间接理想安培表时，相当于ab短路，其测量的是流过R2和R3的电流之和．参考答案：1.92 0.8三、电阻定律1、内容：导体的电阻跟导体的长度成正比，跟它的横截面积成反比。

恒定电流1．如图所示的电路中，闭合开关S ，灯1L 、2L 正常发光.由于电路出现故障，突然发现灯1L 变亮，灯2L 变暗，电流表的示数变小，根据分析，发生的故障可能是（ ）A.1R 断路B.2R 断路C.3R 短路D.4R 短路 2.如图所示的电路，将两个相同的电流表分别改装成A 1(0—3A)和A 2(0—0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A.A 1的指针半偏时，A 2的指针也半偏B.A 1的指针还没半偏时，A 2的指针已经半偏C.A 1的读数为1A 时，A 2的读数为0.6AD.A 1的读数为1A 时，干路的电流I 为1.2A3．有一横截面积为S 的铜导线，流经其中的电流为I ，设每单位体积的导线有n 个自由电子，电子电量为e ，此时电子的定向转动速度为υ，在△t 时间内，通过导体横截面的自由电子数目可表示为（ ）A ．n υS △tB ．n υ△tC ．I △t/eD ．I △t/(Se)4.一个T 型电路如图所示，电路中的电110R =Ω, E r KA 1A 223120,40R R =Ω=Ω.另有一测试电源，电动势为100V ，内阻忽略不计。

则 A.当cd 端短路时，ab 之间的等效电阻是40Ω B. 当ab 端短路时，cd 之间的等效电阻是40ΩC. 当ab 两端接通测试电源时， cd 两端的电压为80 VD. 当cd 两端接通测试电源时， ab 两端的电压为80 V5．在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器。

当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1．A 2和V 的示数分别为I 1．I 2和U 。

现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是（ ）A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小6.如图所示，有四盏电灯连接在电路中，L 1和L 2都标有“220V 100W ”字样，L 3和L 4都标有“220V 40W ”字样，把电路接通后，最暗的是（ ）A ．L 1B ．L 2C ．L 3D ．L 47．在如图所示的逻辑电路中，当A端输入电信号”1”、B端输入电信号”0”时，则在C和D端输出的电信号分别为A.1和0B.0和1C.1和lD.0和08．如图所示，某自动控制车间的技术人员设计了一个简单的报警器电路图，满足下列哪个条件，该报警器将发出报警声（）A．S1断开，S2闭合 B．S1闭合，S2断开C．S1、S2都断开 D．S1、S2都闭合9.关于电功和电功率以下说法正确的是( )A．含有电动机电路中电功不能用公式W=UIt来计算B．在一切电路中电功都等于电热C．对任何用电器，电功率公式P=UI均适用D．当二极管两端加的电压为U，流过它的电流为I，此时二极管的电阻可以用R=U/I来计算10．在图所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的，为了查出断导线，某学生想先将万用表的红表笔连接在电源的正极a，再将黑表笔分别连电阻器R1的b端和R2的c端，并观察万用表指针的示数，在下列选档中，符合操作规程的是：A．直流10V挡R R 1056Vab cB．直流0.5A挡C．直流2.5V挡D．欧姆挡11．风能将成为21世纪大规模开发的一种可再生清洁能源。

2012届高三物理一轮复习名校试题汇编恒定电流1．（广西陆川县中学2012届高三段考理综卷）用电动势为E 、内电阻为r 的电池组直接向线圈电阻为R 的电动机供电，电动机正常工作后，测得通过的电流为I 、电动机两端的电压为U ，则（ ） A ．电路中电流rR EI +=B ．在时间t 内,电池组消耗的化学能为I E tC ．在时间t 内,电动机输出的机械能是I E t-I 2rtD ．以上说法都不对 1.B2．（山东省临朐第六中学2012届高三月考）如下图所示，直线a 为电源的U —I 图线，直线b 为电阻R 的U —I 图线，用该电源和该电阻闭合电路时，电源的输出功率和电源的效率分别为A ．4W 、33.3%B ．2W 、33.3%C ．4W 、67%D ．2W 、67%2.C3．（湖北鄂州市2012届高三摸底考试理综卷）在如图所示的电路中，电源电压恒定，定值电阻R 3的阻值小于滑动变阻器R 2的最大阻值，现使滑动变阻器的滑片从a 端滑向b 端，则在移动过程中A ．电压表V 1和V 2的示数始终变大3B．电压表V1和V2的示数始终变小C．电压表V1的示数先变大后变小，电压表V2的示数先变小后变大D．电压表V1的示数先变大后变小，电压表V2的示数始终变小3.D4．（陕西省长安一中2012届高三质检）在如图所示的电路中，当变阻器R3的滑动头P 由a端向b端移动时（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小4.B5．（河南省开封高中2012届高三定位测试）如图所示为伏安法测电阻的一种常用电路。

下列分析中正确的是（）A．此接法的测量值大于真实值B．此接法的测量值小于真实值C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑片P应处在最左端5.A6．（江西省重点中学协作体2012届高三联考）某一电源的路端电压与电流的关系和电阻R1、R2的电压与电流的关系如图所示．用此电源和电阻R1、R2组成电路．R1、R2可以同时接入电路，也可以单独接入电路．为使电源输出功率最大，可采用的接法是( )A．将R1、R2串联后接到电源两端B．将R1、R2并联后接到电源两端C．将R1单独接到电源两端D．将R2单独接到电源两端6.C7．（湖北省黄冈中学2012届高三上学期期中考试）如图所示，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大7.A8．（云南省昆明市2012届高三摸底理综卷）在如图甲所示的电路中，R T是半导体热敏电阻，其电阻R T随温度T变化的关系图线如图乙所示。

备战2012年高考物理历年真题 专题7 恒定电流【2011高考】1．（北京）如图所示电路，电源内阻不可忽略。

开关S 闭合后，在变阻器R 0的滑动端向下滑动的过程中，A ．电压表与电流表的示数都减小B ．电压表与电流表的小数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大2.（全国）（15分）（注意：在试题卷上答题无效） 如图，两根足够长的金属导轨ab 、cd 竖直放置，导轨间距离为L ，电阻不计。

在导轨上端并接2个额定功率均为P 、电阻均为R 的小灯泡。

整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直。

现将一质量为m 、电阻可忽略不计的金属棒MN 从图示位置由静止开始释放。

金属棒下落过程中保持水平，且与导轨接触良好。

已知某时刻后两灯泡保持正常发光。

重力加速度为g 。

求：（1）磁感应强度的大小；（2）灯泡正常发光时导体棒的运动速率。

【解析】（1）设小灯泡的额定电流为I 0，有 P = I 02R ①根据题意，金属棒MN 沿导轨竖直下落的某时刻后，小灯泡保持正常发光，流经MN 的电流为I = 2I 0 ②此时金属棒MN 所受的重力和安培力相等，下落的速度达到最大值，有mg = BLI ③联立①②③式得式得B = mg 2L RP ④ENcd（2）设灯泡正常发光时，导体棒的速率为v ，由电磁感应定律与欧姆定律得E = BLv ⑤ E = RI 0 ⑥联立①②④⑤⑥式得 v = 2Pmg ⑦【答案】A.【解析】.对于电路①，随着滑动变阻器触头向右滑动，灯泡上电压增大，灯泡变亮，通过电流表的电流增加，由于滑动变阻器触头滑到最右端也不会造成短路，所以电流表不至于烧毁.据此判断①与b 对应； 对于电路②，滑动变阻器触头向右滑动时，灯泡亮度增加，电流表示数变大，当滑动变阻器触头滑到最右端时，造成短路，从而烧毁电流表，之后，灯泡变得最亮.据此判断，②与c 对应；对于电路③，由于电压表串联进了电路，而电压表内电阻很大，滑动变阻器触头时，灯泡不亮，电流表示数几乎没有变化，据此判断③与a对应；对于电路④，随着滑动变阻器触头向右滑动，灯泡不亮，电流表将被短路烧毁.所以，③①②④对以a、b、c、d.4．（上海）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时，[(A)电压表V读数先变大后变小，电流表A读数变大(B)电压表V读数先变小后变大，电流表A读数变小(C)电压表V读数先变大后变小，电流表A读数先变小后变大(D)电压表V读数先变小后变大，电流表A读数先变大后变小5.（海南）如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。

专题12恒定电流与交变电流目录01恒定电流 (2)考向一电路中的功率及效率 (2)考向二电路的动态分析及含电容器电路的分析 (2)02交变电流 (8)考向一交变电流的产生及描述 (8)考向二理想变压关系的应用及动态分析远距离输电 (15)01恒定电流考向一电路中的功率及效率1．（2023·广东梅州·统考一模）（多选）如图所示，某扫地机器人电池容量为2000mA h ⋅，额定工作电压为15V ，额定功率为30W ，则下列说法正确的是（）A ．扫地机器人正常工作时的电流是2AB ．扫地机器人的电阻是7.5ΩC ．题中mA·h 是能量的单位D ．扫地机器人充满电后能正常工作的时间约为1h 【答案】AD【详解】A ．扫地机器人正常工作时的电流是30A 2A 15P I U ===，故A 正确；B ．扫地机器人是非纯电阻用电器，无法计算扫地机器人的电阻，故B 错误；C ．题中mA·h 是电量的单位，故C 错误；D ．扫地机器人充满电后能正常工作的时间3200010h 1h 2Q t I -⨯===，故D 正确。

故选AD 。

考向二电路的动态分析及含电容器电路的分析2．（2022·江苏·高考真题）如图所示，电路中灯泡均正常发光，阻值分别为12ΩR =，23ΩR =，32ΩR =，44ΩR =，电源电动势12V E =，内阻不计，四个灯泡中消耗功率最大的是（）A ．1RB ．2RC ．3RD ．4R【答案】A【详解】由电路图可知R3与R4串联后与R2并联，再与R1串联。

并联电路部分的等效电阻为()()234234=2R R R R R R R +=Ω++并，由闭合电路欧姆定律可知，干路电流即经过R1的电流为113A EI I R R ===+并，并联部分各支路电流大小与电阻成反比，则222A IR I R ==并，34341A IR I I R R ===+并，四个灯泡的实际功率分别为211118W P I R ==，222212W P I R ==，23332W P I R ==，24444W P I R ==，故四个灯泡中功率最大的是R1。

专题7 恒定电流第一节 串、并联电路好欧姆定律、电阻定律一、单项选择题1．(2012年广东深圳调研)如图所示，a 、b 分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝的伏安特性曲线，下列判断中正确的是( )A ．a 代表的电阻丝较粗B ．b 代表的电阻丝较粗C ．a 电阻丝的阻值小于b 电阻丝的阻值D ．图线表示的电阻丝的阻值与电压成正比解析：选B.b 图线的斜率大，表示电阻小，由电阻定律R ＝ρlS 知，b 的导线粗，B 正确，A 、C 不正确．电阻是导体本身的性质，与电阻两端的电压无关，D 不正确．2．下列四个图象中，最能正确地表示家庭常用的白炽灯泡在不同电压下消耗的电功率P 与电压平方U 2之间的函数关系是( )解析：选C.白炽灯泡为纯电阻，其功率表达式为：P ＝U2R，而U 越大，电阻越大，图象上对应点与原点连线的斜率越小，故选项C 正确．3．(2012年杭州模拟)在研究微型电动机的性能时，应用如图所示的实验电路．调节滑动变阻器R 并控制电动机停止转动时，电流表和电压表的示数分别为0.50 A 和2.0 V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A 和24.0 V ．则这台电动机正常运转时输出功率为( )A ．32 WB ．44 WC ．47 WD ．48 W4．在如图所示电路中，E为电源，其电动势为9.0 V，内阻可忽略不计；AB为滑动变阻器，其电阻R＝30 Ω；L为一小灯泡，其额定电压U＝6.0 V，额定功率P＝1.8 W；S为开关，开始时滑动变阻器的触头位于B端，现在闭合开关S.然后将触头缓慢地向A端滑动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为()A．10 Ω B．20 ΩC．15 Ω D．5 Ω答案：B5．把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是()A．P甲＝P乙B．P甲＝3P乙C．P乙＝3P甲D．P乙>3P甲解析：选B.设各灯泡正常工作时的电流为I，则甲电路的总电流为I甲＝3I，乙电路的总电流为I乙＝I，所以由P＝UI得P甲＝3P乙，应选B.6．自动充电式电动车的前轮装有发电机，发电机与蓄电池连接，骑车者用力蹬车或电动车自动滑行时，发电机向蓄电池充电，将其他形式的能转化成电能储存起来，现使车以500 J的初动能在粗糙的水平路面上自由滑行，第一次关闭自动充电装置，其动能随位移变化关系如图线①所示；第二次启动自动充电装置，其动能随位移变化关系如图线②所示，则第二次向蓄电池所充的电能是()A ．200 JB ．250 JC ．300 JD ．500 J解析：选A.根据能量守恒，第一次关闭自动充电装置时，动能全部转化为内能，第二次启动自动充电装置时，动能一部分转化为内能，另一部分转化为电能，电能为E 电＝410E k＝410×500 J ＝200 J ，A 对． 二、不定项选择题7．如图所示的电解池接入电路后，在t 秒内有n 1个一价正离子通过溶液内某截面S ，有n 2个一价负离子通过溶液内某截面S ，设e 为元电荷，以下说法正确的是( )A ．当n 1＝n 2时，电流为零B ．当n 1>n 2时，电流方向从A →B ，电流为I ＝n 1－n 2et C ．当n 1<n 2时，电流方向从B →A ，电流为I ＝n 2－n 1etD ．电流方向从A →B ，电流为I ＝n 2＋n 1et8．(2012年宁波一中模拟)下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )A.B ．电动机的内电阻为4 Ω C ．该车获得的牵引力为104 N D ．该车受到的阻力为63 N解析：选AD.U ＝48 V ，I ＝12 A ，P ＝UI ＝576 W ，故A 正确．P 入＝P 出＋I 2r ，r ＝576－350122Ω＝11372 Ω，故B 错．P 出＝Fv ＝F f v ，F f ＝350203.6N ＝63 N ，故C 错，D 正确．9．如图所示，用输出电压为1.4 V ，输出电流为100 mA 的充电器对内阻为2 Ω的镍－氢电池充电，下列说法中正确的是( )A ．电能转化为化学能的功率为0.12 WB ．充电器输出的电功率为0.14 WC ．充电时，电池消耗的热功率为0.02 WD ．充电器把0.12 W 的功率储蓄在电池内10．(2012年江苏启东中学模拟)用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A 1、A 2，若把A 1、A 2分别采用并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是( )A ．图甲中的A 1、A 2的示数相同B ．图甲中的A 1、A 2的指针偏角相同C ．图乙中的A 1、A 2的示数和偏角都不同D ．图乙中的A 1、A 2的指针偏角相同三、计算题11．(2012年北京四中模拟)一台小型电动机在3 V 电压下工作，用此电动机提升所受重力为4 N 的物体时，通过它的电流是0.2 A ．在30 s 内可使该物体被匀速提升3 m ．若不计除电动机线圈生热之外的能量损失，求：(1)电动机的输入功率；(2)在提升重物的30 s 内，电动机线圈所产生的热量； (3)线圈的电阻．解析：(1)电动机的输入功率 P 入＝UI ＝0.2×3 W ＝0.6 W.(2)电动机提升重物的机械功率P机＝Fv＝(4×3/30) W＝0.4 W.根据能量关系P入＝P机＋P Q，得生热的功率P Q＝P入－P机＝(0.6－0.4) W＝0.2 W.所生热量Q＝P Q t＝0.2×30 J＝6 J.(3)根据焦耳定律Q＝I2Rt，得线圈电阻R＝QI2t＝60.22×30Ω＝5 Ω.答案：(1)0.6 W(2)6 J(3)5 Ω12．如图所示，图甲为一个电灯两端电压与通过它的电流的变化关系曲线．由图可知，两者不成线性关系，这是由于焦耳热使灯丝的温度发生了变化的缘故，参考这条曲线回答下列问题(不计电流表内阻，线路提供电压不变)：(1)若把三个这样的电灯串联后，接到电压恒定为12 V的电路上，求流过灯泡的电流和每个灯泡的电阻；(2)如图乙所示，将两个这样的电灯并联后再与10 Ω的定值电阻R0串联，接在电压恒定为8 V的电路上，求通过电流表的电流值以及每个灯的实际功率．在图甲上画出此直线如图所示．可得到该直线与曲线的交点(2 V,0.3 A)，即流过电灯的电流为0.3 A，则流过电流表的电流为I A＝2I＝0.6 A每个灯的功率为：P＝UI＝2×0.3 W＝0.6 W.答案：(1)0.4 A10 Ω(2)0.6 A0.6 W课时22第二节电动势闭合电路的欧姆定律一、单项选择题1．关于闭合电路的性质，下列说法不．正确的是()A．外电路断路时，路端电压最高B．外电路短路时，电源的功率最大C．外电路电阻变大时，电源的输出功率变大D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变2．(2012年福建南平调研)某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系中，如图中的a、b、c所示．则判断错误的是()A．直线a表示电源的总功率B．曲线c表示电源的输出功率C．电源的电动势E＝3 V，内电阻r＝1 ΩD．电源的最大输出功率P m＝9 W解析：选D.电源的总功率为P E＝EI，电源的输出功率为P R＝EI－I2r，电源内部的发热功率P r＝I2r，所以直线a表示电源的总功率，选项A正确；曲线b表示电源内部的发热功率，曲线c表示电源的输出功率，选项B正确；直线a的斜率表示电动势E，解得E＝3 V，由曲线b上某点坐标可得电源内阻为1 Ω，选项C正确；当外电路电阻等于电源内阻时，电源输出功率最大，P m＝E24r＝2.25 W，对应曲线c的最高点，选项D错误．3．(2012年石家庄质检)如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则()A．电容器中的电场强度将增大B．电容器上的电荷量将减少C．电容器的电容将减少D．液滴将向上运动解析：选B.若将滑片向左移动，则R总增大，干路电流减小；R2两端电压减小，因电容器与R2并联，所以电容器两端电压减小，电荷量减少，电场强度减小，液滴将向下运动，故B对，而A、D错；由平行板电容器电容C＝εr S4πkd可知，电容器的电容不变，选项C错误．4．如图所示的电路中，闭合开关S后，灯L1、L2都能发光．后来由于某种故障使灯L2突然变亮(未烧坏)，电压表的读数增大，由此可推断，这故障可能是()A．电阻R1断路B．电阻R2短路C．灯L1两接线柱间短路D．电阻R2断路5．(2012衡水中学模拟)在如图的闭合电路中，当滑片P向右移动时，两电表读数的变化是()A．A变大，V变大B．A变小，V变大C．A变大，V变小D．A变小，V变小解析：选B.滑片P向右移动，滑动变阻器接入电路中的电阻变大，总电阻也变大，电流表示数变小；由闭合电路的欧姆定律可知，回路中电流减小，电源内压减小，R0两端电压减小，所以滑动变阻器两端电压升高，电压表示数变大，故B项正确．6．如图所示，直线A是电源的路端电压和电流的关系图线，直线B、C分别是电阻R1、R2的两端电压与电流的关系图线，若将这两个电阻分别接到该电源上，则()A．R1接在电源上时，电源的效率高B．R2接在电源上时，电源的效率高C．R1接在电源上时，电源的输出功率大D．电源的输出功率一样大二、不定项选择题7．如图所示，电源内阻不可忽略，已知R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻，若发现灯泡L的亮度变暗，可能的原因是() A．R1的温度逐渐降低B．R1受到可见光的照射C．R2的阻值逐渐增大D．R2的阻值逐渐减小解析：选AD.灯泡L亮度变暗，说明流过灯泡的电流减小，其原因可能是R1的阻值增大或R2的阻值减小引起，半导体热敏电阻随温度的升高电阻率减小，故可能的原因是R1的温度降低或R2的阻值减小，所以A、D正确，B、C错误．8．(2012年山东北镇中学模拟)在图中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知()A．电源的电动势为3 V，内阻为0.5 ΩB．电阻R的阻值为1 ΩC．电源的输出功率为2 WD．电源的效率为66.7%9．如图，电源内阻为r，电流表和电压表均为理想电表，下列判断正确的是()A．若R1断路，两表的读数均变小B．若R2断路，两表的读数均变小C．若R3断路，电流表读数为0，电压表读数变大D．若R4断路，两表的读数均变大解析：选CD.若某电阻R断路即可理解为该电阻阻值变大，由“串反并同”可知C、D正确．10．如图电路中，电源电动势为E、内阻为r，闭合开关S，增大可变电阻R的阻值后，电压表示数的变化量为ΔU.在这个过程中，下列判断正确的是()A．电阻R1两端的电压减小，减小量等于ΔUB．电容器的带电荷量减小，减小量小于CΔUC．电压表的示数U和电流表的示数I的比值变大D．电压表示数变化量ΔU和电流表示数变化量ΔI的比值不变解析：选BCD.增大R后，总电阻增大，总电流减小，则R1两端电压减小，内阻消耗电压减小，由于电动势不变，R 两端电压的增加量等于两者减小量之和，所以电阻R 1两端的电压减小，减小量小于ΔU ，A 错；U /I 表示R 的阻值，R 增大，所以UI 增大，而ΔU /ΔI 表示内阻和R 1之和，比值是不变的．三、计算题11．(2012年陕西五校联考)如图所示，已知电源电动势E ＝20 V ，内阻r ＝1 Ω，当接入固定电阻R ＝4 Ω时，电路中标有“3 V ,6 W”的灯泡L 和内阻R D ＝0.5 Ω的小型直流电动机D 都恰能正常工作．试求：(1)电路中的电流大小； (2)电动机的额定电压； (3)电动机的输出功率．12．(2012年衢州一中模拟)一电路如图所示，电源电动势E ＝28 V ，内阻r ＝2 Ω，电阻R 1＝12 Ω，R 2＝R 4＝4 Ω，R 3＝8 Ω，C 为平行板电容器，其电容C ＝3.0 pF ，虚线到两极板间距离相等，极板长L ＝0.20 m ，两极板的间距d ＝1.0×10－2m.(1)若开关S 处于断开状态，则当其闭合后，求流过R 4的总电荷量为多少？(2)若开关S 断开时，有一带电微粒沿虚线方向以v 0＝2.0 m/s 的初速度射入C 的电场中，刚好沿虚线匀速运动，问：当开关S 闭合后，此带电微粒以相同初速度沿虚线方向射入C 的电场中，能否从C 的电场中射出？(要求写出计算和分析过程，g 取10 m/s 2)。

※概述从高考考纲对“恒定电流”的要求看，欧姆定律、电源的电动势和内阻、闭合电路欧姆定律是Ⅱ级要求。

从近几年高考对“恒定电流”的考查来看，重点有闭合电路欧姆定律的应用，电功、电热的计算，电阻、电压和电流的测量。

其中电路分析——包括电阻变化、含电容电路、非纯电阻电路等动态分析、电路故障分析，运用电路知识探究联系实际问题已成为考查的热点。

预测高考对本部分知识的考查将与实际联系紧密，比如超导现象及其在生产、科技方面的应用等，学生运用已有知识解决实际问题的能力将是重点考查的一种趋势，符合现代高考的对知识应用和能力的考查，基本题型是以选择题、实验题或计算题出现。

如以选择题出现难度一般不大，若以实验题和计算题出现，则属于较难的题。

知识梳理知识点一电源和电流电动势欧姆定律串联电路和并联电路※考纲解读基础巩固1．形成电流的条件：一是要有电荷，二是导体内部存在电场，即导体两端存在。

2．电流强度：通过导体横截面的电量q跟通过这些电量所用时间t的值，叫电流强度：Iqt =。

3．电动势：电动势是描述电源把其他形式的能转化为能本领的物理量。

定义式为：ε=Wq。

要注意理解：○1ε是由本身所决定的，跟外电路的情况无关；○2ε的物理意义：电动势在数值上等于电路中通过1库仑电量时电源所提供的能或理解为在把1 库仑正电荷从负极（经电源内部）搬送到正极的过程中，所做的功；○3注意区别电动势和电压的概念。

电动势是描述其他形式的能转化成能的物理量，是反映非静电力做功的特性。

电压是描述电能转化为的能的物理量，是反映电场力做功的特性。

4．通过导体的电流强度，跟导体两端的电压成比，跟导体的电阻成比，即IUR=，要注意：公式中的I、U、R三个量必须是属于同一段电路的具有瞬时对应关系。

5．欧姆定律适用范围：适用于金属导体和电解质的溶液，不适用于体。

在电动机中，导电的物质虽然也是金属，但由于电动机转动时产生了现象，这时通过电动机的电流，也不能简单地由加在电动机两端的电压和电动机电枢的电阻来决定。
