SVC操作及维护规程

务实求精协作创新SVC系统操作及维护说明目录•监控后台的基本功能•日常运维说明•异常处理SVC系统主接线SVC启动、停止方法•起动方法-确认主接线图控制方式为“自动”-确认主接线图中“起动条件已满足”变红-点击“SVC启动/停止”按钮•停止方法-确认主接线图控制方式为“自动”-点击“SVC启动/停止”按钮•不要在综自后台合SVC开关，尤其是TCR支路开关！！“起动条件已满足”的条件•同步电压正常•水冷系统正常运行•滤波支路放电时间已结束•SVC各支路刀闸位置正常•无故障跳闸信号•之前的故障信号已复归SVC系统主接线关注点-开关位置是否正常-通讯状态是否正常-控制方式一般设置为自动自动方式：可以通过SVC起动/停止，一键起动或停止整套SVC手动方式：单独对每个断路器进行分合操作这里的手动自动仅是操作方式的手动自动！-水冷系统正常水冷系统电压在380V附近SVC起动前，先将水冷系统起动-电压定值正常TCR监视•TCR监视-运行过程中晶闸管是否为红色红色表示晶闸管正常工作-三相电流是否有严重不对称严重不对称可能为测量回路断线，需要处理TCR监视关注点SVC控制•SVC控制画面-目标电压是否正确当AVC为就地时，运行人员手动输入调度下发的目标电压当AVC为远方时，实时接收主站通过AVC下发的电压或无功定值-电压斜率、电压KP、KI值与定值一致-AVC远方/就地信号是否正确当与AVC主站通道正常时，可以投入AVC远方，电压定值自动接受调度下发的定值当与AVC主站通讯中断，或要求SVC独立调压时，投入AVC就地，运行人员可以在后台根据要求整定电压定值-SVC 电压/无功根据工程不同控制方式选择电压或无功-根据控制方式确认电压定值或无功定值-电纳手动/自动正常投入运行后电纳为自动注意，这里的自动才是SVC运行在自动方式下，电纳自动调节！-角度定值(在电纳自动方式下，不去关注)-无功/电压定值根据下发定值整定(SVC断电重启后需关注)SVC晶闸管监视•SVC晶闸管监视-是否全为绿色-有任何异常请告之厂家相关异常信息SVC阀监视关注点SVC水冷系统•SVC水冷系统-是否有告警状态-进阀水温、流量是否正常-电源电压是否在360V~410V之间，超过范围请调站用变分接头SVC水冷系统关注点SVC曲线站网结构•站网结构-单套SVC 的AB 控制器一套运行+服务、一套备用+服务-所有AB 控制器的“运行”上的“◇”是否都为绿色-建议在SVC 投运前，在该页面对保护信号都手动复归一遍站网结构关注点事件告警事件告警关注点-事件列表所有操作记录，正常和故障-告警列表保留所有的故障信号，并且不消失(运行可关注) -故障列表故障消失后，该列表相关信号消失(运行可关注) -系统告警与后台系统相关的告警-音响复归报表浏览•报表浏览-SVC日报表每小时记录一次-SVC月报表记录单日最大最小值报表浏览关注点•关注水冷系统电压-正常情况下维持电压在390V左右-当电压到了350V或410V左右，请调档-后台和SVC监控系统在电压越限时，都会有报文提示，此时请调档•关注晶闸管监视页面和水冷监视页面-晶闸管是否非全绿-水冷是否有告警•关注事件列表-是否有报警事件等•滤波器组-避雷器是否有异常-电抗器外观是否正常-电容器单元是否有漏油或放电痕迹等-刀闸、断路器等是否温度正常-声音是否有异常-电抗器是否有异常震动-滤波器星架温度是否异常•相控电抗器-声音是否有异常-星架温度是否异常-避雷器是否有异常-外观是否有异常•水冷系统-风机底部是否有杂物被吸附在散热片上(如有请清理) -是否有渗漏水现象-空调运转是否正常•阀组-是否有渗漏水-表面是否有明显异常-空调运转是否正常•控制保护系统-监控柜和阀控柜装置是否有告警-空调运转是否正常-RCS系列保护装置的复位按钮会重启装置•400V电压越限告警-运行人员可手动调档•进阀水温偏高(关注)-进阀水温达到报警值，严密关切水系统状态•水系统水位下降过快(关注)-检查水系统是否存在漏水，必要时需停运SVC•动力电源故障-如果瞬间复归，则可不去处理，如果长期报，则需要对故障的动力电源进行检查确认-点击起动条件列表，查看不满足的事件-在站网结构中，对信号进行复归•其余异常请及时联系厂家•事件查看-在后台“事件告警/事件列表”中可以查看SVC运行所有事件-工具栏按钮可选择过滤事件，一般为全部显示•事件导出-点击工具栏按钮，根据提示选择开始的一行和结束的一行，再点击按钮选择保存到文件。

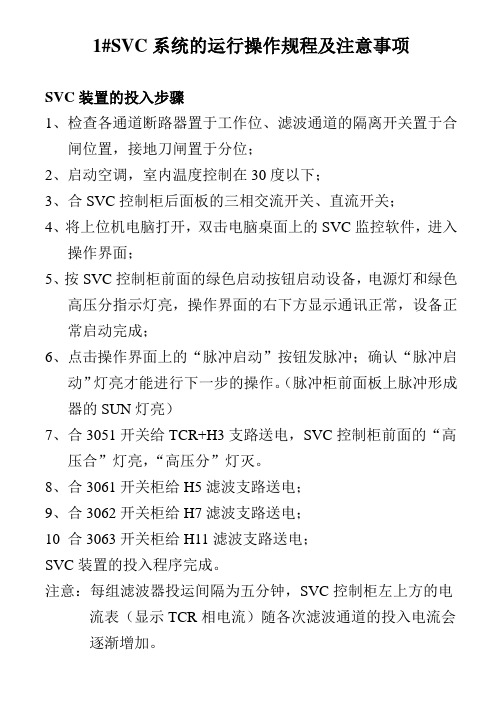

1#SVC系统的运行操作规程及注意事项SVC装置的投入步骤1、检查各通道断路器置于工作位、滤波通道的隔离开关置于合闸位置，接地刀闸置于分位；2、启动空调，室内温度控制在30度以下；3、合SVC控制柜后面板的三相交流开关、直流开关；4、将上位机电脑打开，双击电脑桌面上的SVC监控软件，进入操作界面；5、按SVC控制柜前面的绿色启动按钮启动设备，电源灯和绿色高压分指示灯亮，操作界面的右下方显示通讯正常，设备正常启动完成；6、点击操作界面上的“脉冲启动”按钮发脉冲；确认“脉冲启动”灯亮才能进行下一步的操作。

（脉冲柜前面板上脉冲形成器的SUN灯亮）7、合3051开关给TCR+H3支路送电，SVC控制柜前面的“高压合”灯亮，“高压分”灯灭。

8、合3061开关柜给H5滤波支路送电；9、合3062开关柜给H7滤波支路送电；10 合3063开关柜给H11滤波支路送电；SVC装置的投入程序完成。

注意：每组滤波器投运间隔为五分钟，SVC控制柜左上方的电流表（显示TCR相电流）随各次滤波通道的投入电流会逐渐增加。

SVC装置的退出步骤：1、分3063开关，H11滤波支路停电；2、分3062开关，H7滤波支路停电；3、分3061开关，H5滤波支路停电；4、分3051开关，TCR+H3支路停电，SVC控制柜前面的“高压合”灯灭，“高压分”灯亮。

同时操作界面上的“脉冲停止”灯亮，“脉冲启动”灯灭。

6、按SVC控制柜前面的停止按钮将控制器退出运行。

如果不是长时间退出运行可不停控制器。

7、SVC装置停运后可根据本所规定是否置断路器于检修位。

SVC装置退出运行程序完成。

注意事项：1、控制柜面上的红色急停按钮为遇突发事件时，将TCR高压开关切除之用，非紧急情况切勿按急停按钮！2、控制柜操作界面如果有红色故障对话框弹出应立即记录，并马上与厂家联系；3、TCR阀组室温度不得超过40℃。

室温超过35℃控制器会自动报警，通知工作人员采取措施，超过40℃就会自动跳闸。

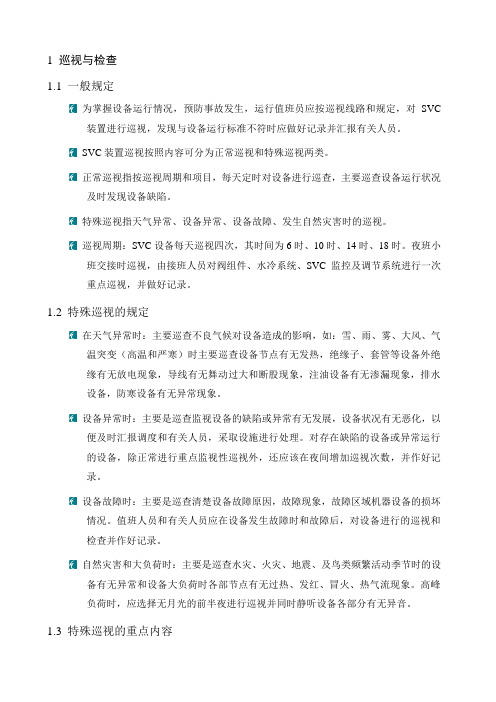

1 巡视与检查1.1 一般规定为掌握设备运行情况，预防事故发生，运行值班员应按巡视线路和规定，对SVC装置进行巡视，发现与设备运行标准不符时应做好记录并汇报有关人员。

SVC装置巡视按照内容可分为正常巡视和特殊巡视两类。

正常巡视指按巡视周期和项目，每天定时对设备进行巡查，主要巡查设备运行状况及时发现设备缺陷。

特殊巡视指天气异常、设备异常、设备故障、发生自然灾害时的巡视。

巡视周期：SVC设备每天巡视四次，其时间为6时、10时、14时、18时。

夜班小班交接时巡视，由接班人员对阀组件、水冷系统、SVC监控及调节系统进行一次重点巡视，并做好记录。

1.2 特殊巡视的规定在天气异常时：主要巡查不良气候对设备造成的影响，如：雪、雨、雾、大风、气温突变（高温和严寒）时主要巡查设备节点有无发热，绝缘子、套管等设备外绝缘有无放电现象，导线有无舞动过大和断股现象，注油设备有无渗漏现象，排水设备，防寒设备有无异常现象。

设备异常时：主要是巡查监视设备的缺陷或异常有无发展，设备状况有无恶化，以便及时汇报调度和有关人员，采取设施进行处理。

对存在缺陷的设备或异常运行的设备，除正常进行重点监视性巡视外，还应该在夜间增加巡视次数，并作好记录。

设备故障时：主要是巡查清楚设备故障原因，故障现象，故障区域机器设备的损坏情况。

值班人员和有关人员应在设备发生故障时和故障后，对设备进行的巡视和检查并作好记录。

自然灾害和大负荷时：主要是巡查水灾、火灾、地震、及鸟类频繁活动季节时的设备有无异常和设备大负荷时各部节点有无过热、发红、冒火、热气流现象。

高峰负荷时，应选择无月光的前半夜进行巡视并同时静听设备各部分有无异音。

1.3 特殊巡视的重点内容夜间巡视时，应主要巡视设备各部节点、各部绝缘子、套管等设备外绝缘，有无放电、闪络、冒火现象。

天气突变时应主要巡视：大风、大雪、初雪、暴雨、浓雾、导线结冰瘤子、雷电等对设备的威胁。

雪天应该注意设备端子及接头处积雪有无熔化发热等现象，瓷表面有无冰瘤子及放电现象。

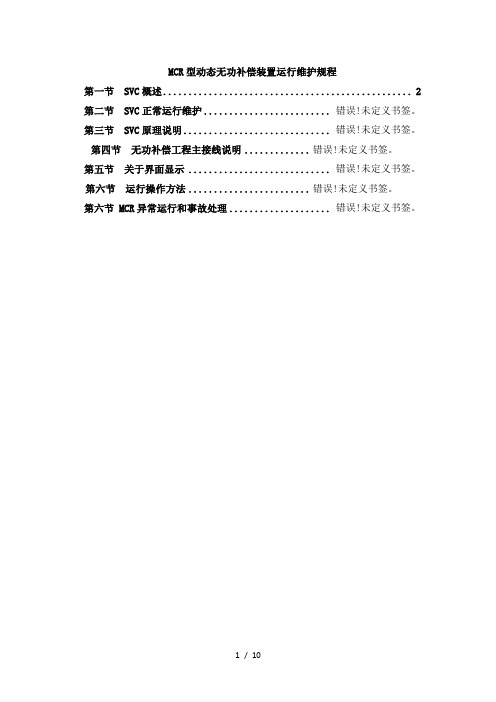

MCR型动态无功补偿装置运行维护规程第一节 SVC概述 (2)第二节 SVC正常运行维护......................... 错误!未定义书签。

第三节 SVC原理说明............................. 错误!未定义书签。

第四节无功补偿工程主接线说明............. 错误!未定义书签。

第五节关于界面显示 ............................ 错误!未定义书签。

第六节运行操作方法........................ 错误!未定义书签。

第六节 MCR异常运行和事故处理.................... 错误!未定义书签。

第一节概述…………………………………第二节SVC正常运行维护1、MCR型动态无功补偿装置为自动无功补偿装置，由MCR和电容器组配合，对升压站接入系统点（高压侧）的无功功率进行自动控制，以达到接入点无功交换最小。

2、对运行的MCR设备进行巡视检查是很重要的，可以及时发现缺陷及时处理，预防事故的发生。

3、电压巡视：MCR正常运行电压不超过额定电压的1.05倍。

4、电流巡视：MCR电流是根据220kV侧的无功状况，自动调节，一般不可超过额定电流的1.3倍额定电流。

5、场地巡视项目包括：5.1油枕指示的油位油色正常，无渗漏现象；5.2 MCR本体无渗漏，呼吸器正常，变色硅胶颜色改变不得超过1/3；5.3 MCR声音随着电流的变化有所变化，由于MCR电流随无功变化随时变化，所以MCR声音也会随时变化，但不应有不均匀的爆裂声或放电声；5.4 油温正常，各散热器温度接近；5.5 瓦斯继电器内无气体，继电器与油枕连接阀应打开；5.6 压力释放阀应完好无损；5.7 特殊天气、温度突变时应及时检查油枕指示的油面变化情况；5.8 与MCR本体连接的励磁单元等设备应牢固、完好；5.9 设备连接点无发热、火花放电或电晕放电等现象；5.10MCR持续大功率运行长时间后，温度可能达到55度（左右）以上，此时本体下的风扇应该转动。

SVC无功补偿设备日常的维护(1)SVC设备除尘处理。

SVC设备运行一个月要进行一次灰尘处理，采纳电吹风除去阀组散热器及其他部分灰尘。

具体步骤如下：①确认SVC停止运行，2QF、2QF、3QF高压开关停运，隔离刀闸处于检修状态。

②装置停运15分钟后再将A、B、C三相均要挂接地线。

③清除设备上的灰尘。

④拆除接地线，确认无遗留物在阀组室内。

⑤按正常投运要求操作。

(2)电容器的日常爱护①电容器连续运行后，每隔8小时应巡视一次。

②电容器有漏液、外壳明显膨胀变形(变形量不应超过15mm,套管瓷片脱落面积不应大于lcm2).外壳温度专门升高及运行时局部有放电声，须赶忙更换。

③每季度应停电检修一次：各部位的固定螺栓、导体的联结螺栓须牢固，并对电抗器、电容器、避雷器的表面进行检查，清扫灰尘。

④每年应对电容器、避雷器的绝缘进行检查。

定期进行电容量测量，保证其有效性，至少每3年一次。

⑤假如不平稳爱护装置己跳闸，应对所有单元进行电容量的测量并更换出故障的单元。

当替换时，故障电容器与更换电容器之间的差异应保持在+ 1级，详见出厂试验报告或电容器单元上的铭牌。

在重新连接后，应检查不平稳电流，不平稳电流不应超过爱护整定值的20%。

电容器检修步骤：①确认SVC停止运行，确认1QF、2QF、3QF开关处于停运状态，隔离刀闸处于检修状态。

②装置停运25分钟后再将A、B、C三相均要挂接地线。

③能够进行检修工作。

④确认无遗留物，拆除接地线。

⑤按正常投运要求操作。

（3）电抗器的日常爱护①电抗器表面漆每两年进行一次检查，如有表面剥落应及时补刷。

②电抗器导电接触面应定期检查，以防螺栓松动。

如发觉接触不良时，需进行表面处理。

③检查电抗器水平、垂直绑扎带应有无损害。

显现专门时应及时处理或通知有关人员。

④每年利用停电检修机会，检查清除电抗器表面及各个通风气道内集聚的灰尘或污秽。

必要时可用自来水柱冲洗电抗器表面及各个垂直通风气道，以清除其表面集聚的污垢，保证空气流通顺畅和防止产品绝缘击穿。

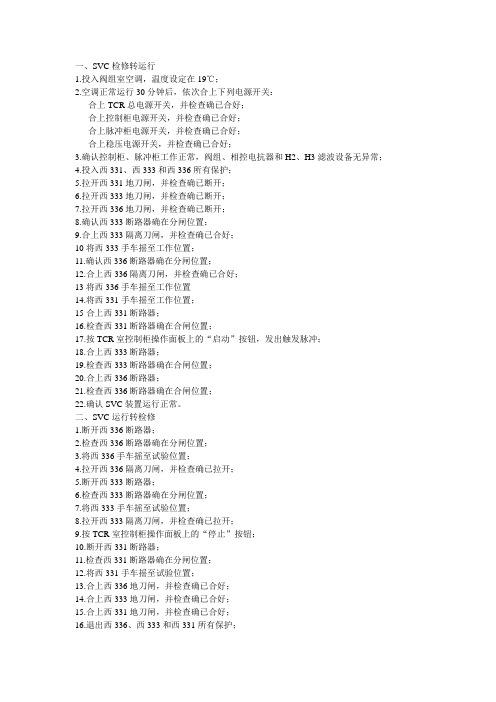

一、SVC检修转运行1.投入阀组室空调，温度设定在19℃；2.空调正常运行30分钟后，依次合上下列电源开关：合上TCR总电源开关，并检查确已合好；合上控制柜电源开关，并检查确已合好；合上脉冲柜电源开关，并检查确已合好；合上稳压电源开关，并检查确已合好；3.确认控制柜、脉冲柜工作正常，阀组、相控电抗器和H2、H3滤波设备无异常；4.投入西331、西333和西336所有保护；5.拉开西331地刀闸，并检查确已断开；6.拉开西333地刀闸，并检查确已断开；7.拉开西336地刀闸，并检查确已断开；8.确认西333断路器确在分闸位置；9.合上西333隔离刀闸，并检查确已合好；10将西333手车摇至工作位置；11.确认西336断路器确在分闸位置；12.合上西336隔离刀闸，并检查确已合好；13将西336手车摇至工作位置14.将西331手车摇至工作位置；15合上西331断路器；16.检查西331断路器确在合闸位置；17.按TCR室控制柜操作面板上的“启动”按钮，发出触发脉冲；18.合上西333断路器；19.检查西333断路器确在合闸位置；20.合上西336断路器；21.检查西336断路器确在合闸位置；22.确认SVC装置运行正常。

二、SVC运行转检修1.断开西336断路器；2.检查西336断路器确在分闸位置；3.将西336手车摇至试验位置；4.拉开西336隔离刀闸，并检查确已拉开；5.断开西333断路器；6.检查西333断路器确在分闸位置；7.将西333手车摇至试验位置；8.拉开西333隔离刀闸，并检查确已拉开；9.按TCR室控制柜操作面板上的“停止”按钮；10.断开西331断路器；11.检查西331断路器确在分闸位置；12.将西331手车摇至试验位置；13.合上西336地刀闸，并检查确已合好；14.合上西333地刀闸，并检查确已合好；15.合上西331地刀闸，并检查确已合好；16.退出西336、西333和西331所有保护；17.确认控制柜、脉冲柜工作正常，阀组、相控电抗器和H2、H3滤波设备无异常；18. 依次拉开下列电源开关：拉开稳压电源拉开，并检查确已拉开；拉开脉冲柜电源开关，并检查确已拉开；拉开控制柜电源开关，并检查确已拉开；拉开TCR总电源开关，并检查确已拉开；19..退出阀组室空调。

1.启动SVC控制柜交直流开关电源。

2.启动控制柜上的电脑，打开SVC控制程序。

3.启动主控单元（绿色按钮启动，红色按钮停止）。

4.确认一切正常后发触发脉冲。

5.依次分TCR、H4、H5、H6、H7、H11接地刀闸，依次合
TCR、H4、H5、H6、H7、H11隔离开关。

6.分1#滤波开关柜接地刀闸，将断路器推置工作位，合1#
滤波开关柜断路器。

7.分2#滤波开关柜接地刀闸，将断路器推置工作位，合2#
滤波开关柜断路器。

8.投运完成。

1．分2#滤波开关柜断路器，将断路器推置试验位，合2# 滤波开关柜接地刀闸。

2．分1#滤波开关柜断路器，将断路器推置试验位，合1#滤波开关柜接地刀闸。

3．依次分TCR、H4、H5、H6、H7、H11隔离开关，依次合TCR、H4、H5、H6、H7、H11接地刀闸。

4．停触发脉冲。

5．停止主控单元（绿色按钮启动，红色按钮停止）。

6．关闭SVC控制程序，停止控制柜上的电脑。

7．停止SVC控制柜交直流开关电源。

8．停运完成。

注意事项：
1、电容器停运后要等10分钟放电时间后才能操作隔离开
关。

2、SVC在运行中严禁分段SVC控制柜电源。

3、出现SVC控制柜保护动作后，应该先记录监控软件上
的内容，在记录控制单元，击穿单元内数码管的数字。

4、保证空调运行良好。

5、投运SVC，在TCR参与运行的情况下，不允许只投高
次通道不投低次通道。

6、滤波通道停运后如再次投运需要间隔10分钟放电时
间。

SVC系统运行操作规程一、SVC系统的投入操作1、启动水冷系统，包括内水和外水系统。

详见水冷系统启停步骤。

2、启动阀组室、控制室、高压开关室空调，确保室温在30℃以下。

3、确认TCR、各个滤波通道高压柜在分位，隔离刀分开，接地刀合上。

4、巡视水冷系统阀组、相控电抗器、滤波电抗器、滤波电容器等无异常后将SVC相关的接地刀打开，隔离刀合上确认隔离刀合到位后锁门。

5、启动控制柜前面的交直流电源开关，工控机开机，启动上位机监控软件，再合脉冲柜后面的交直流电源开关，最后启动控制柜前面板上白色的自复位电源开关，确认电源指示灯指示正常，上位机与下位机通讯正常，低压柜启动正常，无任何报警情况。

6、点击上位机画面上的“SVC脉冲启停”绿色按钮，弹出对话框选择系统脉冲启动，输入用户名和密码后确定，给可控硅发触发脉冲，“SVC脉冲启停”绿色按钮前面的红色脉冲检测指示灯亮。

7、合TCR与H2电容器高压开关（1QF），控制柜高压合绿色指示灯亮，晶闸管无击穿等异常现象。

确认电压电流显示都正常。

8、再合H3、H4和H5电容器高压开关（2QF）确认电压电流显示都正常。

在无负荷情况下每投入一组滤波通道，相控电流表指示值要增大一些，确认TCR设备正常投入运行后，SVC系统投入操作完成。

二、SVC系统的停止操作1、先停H3、H4和H5电容器高压开关（2QF），再停TCR与H2电容器高压开关（1QF）。

2、点击上位机画面上的“SVC脉冲启停”绿色按钮，弹出对话框选择系统脉冲停止，输入用户名和密码后确定，给可控硅停发触发脉冲，“SVC脉冲启停”绿色按钮前面的红色脉冲检测指示灯灭。

3、停控制柜前面板上黑色的自复位电源开关，关闭上位机监控软件，工控机关机，停脉冲柜后面的交直流电源开关，停控制柜前面的交直流电源开关。

4、等待电容器自放电15分钟后，将SVC相关的隔离刀分断，接地刀合上。

5、停止水冷系统，包括内水和外水系统。

详见水冷系统启停步骤。

SVC设备运行时的注意事项（1）SVC在运行中严禁分断SVC控制柜工作电源。

（2）严禁带载分断TCR及滤波器的高压隔离开关。

（3）出现SVC控制器保护动作后，应先记录SVC监控软件上的内容再记录控制插卡箱和击穿插卡箱上故障指示灯状态，后清除故障。

（4）SVC运行中应随时留意TCR控制器的工作状态，出现异常情况应及时记录和处理。

（5）空调运行良好，保证功率单元室内温度不应超过40℃。

（6）电容器重合闸一定要间隔15分钟以上。

（7）检查各个电缆接头，确认无打火、过热现象。

（8）每班每两小时全面巡检一次。

每天进行一次夜间熄灯检查，查看系统中是否有电晕产生及局部放电现象，并做好记录。

供电系统不正常时要增加检查次数，气候恶劣时应进行特殊检查；1. 电抗器表面漆每两年进行一次检查，如有表面漆剥落应及时补刷；2. 电抗器每半年应检查一次，包括：导电接触面应定期检查，以防螺栓松动。

如发现接触不良时，需进行表面处理；紧固件，连接件是否松动；导电部件及其它零部件有无生锈，腐蚀的痕迹；3. 检查电抗器水平、垂直绑扎带有无损伤。

出现异常时应及时处理或通知制造厂修理。

4. 检查线圈垂直通风道是否畅通，发现异物应及时清除。

5. 每年雨季前和冰冻期以前，建议利用电站停电检修的机会，用自来水柱冲洗电抗器表面及各个垂直散热气道，以清除表面积聚的污垢。

周围1.1直径内，高度0.5直径内，不得有封闭的金属环日常巡视检查内容主要包括：1. 电压表、电流表指示是否正常；2. 各连接点有无过热；3. 瓷套管有无放电现象；4. 电容器外壳有无膨胀变形；5. 有无渗漏油现象；6. 电容器内部有无异常声响；7. 电容器外壳温度是否正常8. 每半年应停电检修一次：各部位的固定螺栓、导体的联接螺栓须牢固。

9．每年应对电容器绝缘进行检查电容器运行过程中发生下列条件之一时，应将电容器退出：1. 电容器外壳温度超过60度；2. 连接点严重过热甚至熔化；3. 瓷套管严重放电现象；4. 电容器外壳严重膨胀变形（超过10厘米）；5. 电容器内部有严重的异常声响；6. 电容器发生爆炸；7. 电容器起火、冒烟等。

1#SVC系统的运行操作规程及注意事项SVC装置的投入步骤1、检查各通道断路器置于工作位、滤波通道的隔离开关置于合闸位置，接地刀闸置于分位；2、启动空调，室内温度控制在30度以下；3、合SVC控制柜后面板的三相交流开关、直流开关；4、将上位机电脑打开，双击电脑桌面上的SVC监控软件，进入操作界面；5、按SVC控制柜前面的绿色启动按钮启动设备，电源灯和绿色高压分指示灯亮，操作界面的右下方显示通讯正常，设备正常启动完成；6、点击操作界面上的“脉冲启动”按钮发脉冲；确认“脉冲启动”灯亮才能进行下一步的操作。

（脉冲柜前面板上脉冲形成器的SUN灯亮）7、合3051开关给TCR+H3支路送电，SVC控制柜前面的“高压合”灯亮，“高压分”灯灭。

8、合3061开关柜给H5滤波支路送电；9、合3062开关柜给H7滤波支路送电；10合3063开关柜给H11滤波支路送电；SVC装置的投入程序完成。

注意：每组滤波器投运间隔为五分钟，SVC控制柜左上方的电流表（显示TCR相电流）随各次滤波通道的投入电流会逐渐增加。

SVC装置的退出步骤：1、分3063开关，H11滤波支路停电；2、分3062开关，H7滤波支路停电；3、分3061开关，H5滤波支路停电；4、分3051开关，TCR+H3支路停电，SVC控制柜前面的“高压合”灯灭，“高压分”灯亮。

同时操作界面上的“脉冲停止”灯亮，“脉冲启动”灯灭。

6、按SVC控制柜前面的停止按钮将控制器退出运行。

如果不是长时间退出运行可不停控制器。

7、SVC装置停运后可根据本所规定是否置断路器于检修位。

SVC装置退出运行程序完成。

注意事项：1、控制柜面上的红色急停按钮为遇突发事件时，将TCR高压开关切除之用，非紧急情况切勿按急停按钮！2、控制柜操作界面如果有红色故障对话框弹出应立即记录，并马上与厂家联系；3、TCR阀组室温度不得超过40℃。

室温超过35℃控制器会自动报警，通知工作人员采取措施，超过40℃就会自动跳闸。
