哈工大 模电自主设计 锯齿波发生器

<模拟部分>
题目：设计一个方波-三角波发生器
一、设计任务
设计一个方波-三角波发生器，要求如下
1.振荡频率范围：500~1000赫兹。

2.三角波幅值调节范围：2~4伏。

二、仪器设备及元器件
a)EEL—69模拟、数字电子技术实验箱一台
b)集成运算放大器实验插板一块
c)直流稳压电源一台
d)双踪示波器一台
e)数字万用表一块
f)运放μA741 一块
g)电阻、电容、导线等若干
三、部分元器件原理
μA741是高性能、内补偿运算放大器，功耗低，无需外部频率补偿，具有短路保护和失调电压调零能力，使用中不会出现闩现象，可用作积分器、求和放大器及普通反馈放大器。

如图所示为μA741的典型应用电路，其中图（a）反相输入放大电路，图（b）是同相输入放大电路。

四、电路原理图
五、元器件参数计算
U Z 为双向稳压管，稳压值U Z =5V,输出电压
,为了满足2V< <4V,取R 2=5K ，R 1=2K ～4K,采用2K Ω滑动变阻器和2K Ω定值电阻串联。

方波频率为
,得
，由于R1= ～ ，取C=0.1 ,则R=3.125K ～12.5K ，采用10K 滑动变阻器和3K 定值电阻串联。

其它电阻（R3和R4）取1K 。

六、实验结果
的要求。

七、实验感悟
通过此次实验，我构造了一个方波-三角波发生器，得到了方波与三角波的三组波形和幅值、频率的数据，熟悉了运放μA741、EEL—69模拟、数字电子技术实验箱、直流稳压电源、双踪示波器、数字万用表的工作原理和操作方式，增加了实验经验。

Harbin Institute of Technology课程大作业说明书课程名称：机械工程测试技术基础设计题目：信号的分析与系统特性院系：班级：设计者：学号：指导教师：设计时间：2013/07/05哈尔滨工业大学目录1 题目：...................................................2 幅频谱和相频谱...........................................3 频率成分分布.............................................3.1 H(s)伯德图.........................................3.1.1 一阶系统伯德图...............................3.1.2二阶系统伯德图...............................4 讨论减小失真的措施.......................................4.1 一阶系统对特定频率影响.............................4.1.1 一阶系统Simulink仿真........................4.2 二阶系统输出响应分析...............................4.2.1 二阶阶系统Simulink仿真 .....................4.2.2 二阶系统响应输出............................. 参考文献...................................................1 题目：写出下列信号中的一种信号的数学表达通式，求取其信号的幅频谱图（单边谱和双边谱）和相频谱图，若将此信号输入给特性为传递函数为)(s H 的系统，试讨论信号参数的取值，使得输出信号的失真小。

电子测量课程设计报告一．电路图设计（1）设计内容设计一个锯齿波发生器，要求输出波形如下所示：（2）设计要求①周期要求如上图所示。

②锯齿波峰值大于10V。

(3)实验所需元器件：① 4011一片；②电位器2个；③ 9013 3个；④电阻；⑤电容；实验中用到的4011管脚图：实验中用到的9013封装图：9013三端子依次为E、B、C。

(4)设计原理实验电路图:实验电路图的PCB:二.分块设计（1）产生矩形波用三个与非门通过RC反馈电路产生稳定的方波，通过调节R1与C1可以调节方波的周期，由公式T=2.2RC，选取R、C的值，如电路图中所示，第三个与非门输出端通过电阻和电容与第四个与非门的输入端连接，当与非门3输出端为高电平时，通过电阻并联对电容充电，充电时间取决于与非门3高电平的时间，当与非门3输出端跳转为低电平时，电容只通过R3电阻形成放电回路，由于放电回路时间常数（R5+R4）C4大于充电时间常数（R2∥（R5+R4））C4，所以电容放电时间较长，降低到与非门4输入低电平门限电压的时间长，调节R2的值就可以调节电容C4的充电电压，从而改变与非门4输出端跳转时间。

因此通过改变R2的电阻值可以改变电容的充放电时间，从而调节与非门4输出的矩形波的占空比，如下图所示第四个与非门输出第三个与非门输出（2）产生锯齿波由公式dt t i C t u C C ⎰=)(1)(得，电容的充电电流为恒值，即可得)(t u C =Kt ，得到线性度非常好的锯齿波,采用自举电路产生线性度好的锯齿波，在保证线性度非常好的前提下适当调节R 8使锯齿波峰值大于10V 。

第一个三极管基极的输入端为占空比可调的矩形波。

当与非门4输出为低电平时，9013截止，电源经R3对电容C3充电，取电容上端电压为输出电压；当与非门4输出跳转为高电平时，9013导通，由于9013饱和时输出阻抗很小，所以电容放电很快，故形成了很短的扫描回程。

同时由于C2远大于C3，所以C2放电时间远大于C3，认为C2上的电压保持恒值，第二个三极管构成一个射级跟随器，所以基极和射极的电压相等，这样C2两端的电压就是电位器R3两端的电压，因此电位器R3两端的电压保持不变，就保证了电容上的充电电流不变，由dt t i Ct u C C ⎰=)(1)(知，电压上升过程为斜率不变的直线。

课程设计说明书课程名称：模拟电子技术课程设计题目：多功能锯齿波发生器的设计学生姓名：专业：班级：学号：指导教师：日期：年月日多功能锯齿波发生器的设计一、设计任务与要求(1)在控制开关的作用下，能实现单周期扫描、间歇扫描、连续扫描和停止扫描控制功能(2)具有输出幅度调节、直流偏置调节和扫描周期调节功能；(3) 输出幅度在正负10V 范围内可调．线性度优于0.01％。

（4）运用集成运算放大器为主要器件。

二、方案设计与论证锯齿波发生器是运用相关器件组合而产生的电路，其中一个非常重要的部件就是集成运算放大器，以及由集成运算放大器组成的滞回比较器、积分器。

用集成运放实现的电路结构简单，调整方便。

如果在三角波发生电路中,有意识地使积分电路充电和放电的时间常数相差悬殊,则在积分电路的输出端即可得到锯齿波信号。

要实现幅度可调,则需将控制输出电压幅度的相应参数设置成可调参数即可。

器件与单元电路的介绍：集成运算放大器，滞回比较器，积分电路，反向比例运算电路，555定时器。

三、单元电路设计与参数计算1.工作原理假设初始时刻滞回比较器输出端为高电平，而且假设积分电容上的初始电压为零。

由于A 1同相输入端的电压U +同时与U o1和U o 有关，根据叠加原理，可得：o 2121o 211U R R R U R R R U ++++＝ （7） 则此时U +也为高电平。

但当z 1o U U +＝时，积分电路的输出电压U o 将随着时间往负方向线性增长，U +随之减小，当减小至0==-+U U 时，滞回比较器的输出端将发生跳变，使z 1o U U -＝，同时U+将跳变为一个负值。

以后，积分电路的输出电压将随着时间往正方向线性增长，U +也随之增大，当增大至0==-+U U 时，滞回比较器的输出端再次发生跳变，使z 1o U U +＝,同时U +也跳变为一个正值。

然后重复以上过程，于是可得滞回比较器的输出电压1o U 为矩形波，而由于积分电路的充放电时间不等，故积分电路输出电压Uo 为锯齿波。

广东石油化工学院课程设计说明书课程名称：模拟电子技术课程设计题目：多功能锯齿波发生器的设计学生姓名：专业：班级：学号：指导教师：日期：年月日多功能锯齿波发生器的设计一、设计任务与要求1．运用集成运算放大器为主要器件，设计—个锯齿波产生电路；2．在控制开关的作用下，能实现单周期扫描、间歇扫描、连续扫描和停止扫描控制功能；3．具有输出幅度调节、直流偏置调节和扫描周期调节功能；4.输出电压幅度在±10V的范围内可调，线性度优于0．01%；二、方案设计与论证本次设计首先采用比较器输出矩形波，通过积分器将波形转换为三角波，调节电位器，当积分电路的正向积分时间常数远大于反向积分常数，或者反向积分时间常数远大于正向积分时间常数时，那么输出电压U0上升和下降的斜率相差很多，就可以获得锯齿波。

利用二极管的单向导电性使积分电路两个方向的积分通路相同，就可得到锯齿波发生电路。

再将输出接到同向求和运算电路，就能得到直流偏置的效果。

方案一、锯齿波发生器电路可以由集成函数发生器8038构成方案二、锯齿波发生器电路也可以由555定时芯片构成的自举电路产生方案三、锯齿波可用积分器和模拟电压比较器实现，对电路的工作方式控制可以通过电子开关，也可以用手动控制。

由于题目的要求，本设计采用的是集成运放构成的电路。

电路的总体方案框图如下：三、单元电路设计与参数计算3.1锯齿波发生器电路：设二极管导通的等效电阻可忽略不计，电位器的滑动端移到最上端。

当U01=+Uz 时，D1导通，D2截止，输出电压的表达式为：100031()()O Z u U t t u t R C=--+ 0u 随时间线性下降。

当01Z U u =-时，D2导通，D1截止，输出电压的表达式为：0210131()()()Z W U t t u t R R Cu -++=0u 随时间线性上升。

由于Rw 远大于R3，01u 和0u 的波形如图（b ）所示。

根据三角波发生电路震荡周期的计算方法，可以得出下降时间和上升时间分别为：111322RR C R T t t ∙=-≈ 122213()2W R R R C R T t t ∙+=-≈所以震荡周期为： 1322(2)W R R R C R T +=将1R 和2R 设为电位器，则调整1R 和2R 、W R 的阻值以及C 的容量，可以改震荡周期。

姓名 班级 学号 实验日期 节次 教师签字 成绩阶梯波发生电路的设计与分析1.实验目的1、掌握阶梯波发生器电路的结构特点。

2、掌握阶梯波发生器电路的工作原理。

3、学习如何用Multisim 进行电路仿真。

4、学习复杂的集成运算放大器电路的设计。

2.总体设计方案或技术路线1、要设计阶梯波发生电路，首先要设计一个方波发生电路，然后通过微分电路，会得到上下均有尖脉冲的波形。

这时要只取上面的尖脉冲，就需通过限幅电路滤除下半部分的波形。

当这些脉冲经过积分运算电路时，一个尖脉冲累加为一个固定的值，在没有尖脉冲时，积分器保持输出不变。

下一个脉冲到来时又会增加同样的一个值，于是输出形成了阶梯波形。

2、改变电路元件的参数值，探究其于输出的阶梯波各项指标的关系。

3.实验电路图U1UA741CP3247651VEE-15.0VVCC 15.0VRf 100kΩR42kΩC147nFXSC1ABExt Trig++__+_R130kΩR210kΩD112VD212VC247nFR310kΩR510kΩR610kΩU2UA741CP3247651C347nFD31N4148D41N4148图1阶梯波发生电路4. 仪器设备名称、型号1、运算放大器μA741 2个2、二极管若干3、电阻，电容若干4、导线若干5、数字万用表6、可编程线性直流稳压电源7、Agilent DSO-X2002A 型示波器8、电子技术试验箱9、集成运算放大器应用子板5.理论分析或仿真分析结果1、方波发生电路设计方波发生电路由滞回比较器和RC 电路构成。

滞回比较器引入正反馈，产生振荡，使输出电压仅有高低电平两种状态，且自动相互转换。

RC 电路起延时作用和反馈作用，使电路的输出电压按一定时间间隔在高低电平之间交替变化，形成方波。

电路如图2所示，从图3所示的示波器中可读出方波的周期为4.017ms 。

U1UA741CP3247651VEE-15.0VVCC15.0VRf 100kΩR42kΩC147nFXSC1A BExt Trig++__+_R130kΩR210kΩD112VD212V图2方波发生电路图3方波波形2、微分电路设计在上图所示的方波发生电路的输出端接电阻3R 和电容2C 即可组成图4所示的微分电路，原理与运放组成的微分运算电路相同，这里不再叙述。

三角波-方波(锯齿波-矩形波)发生器实验报告一、实验背景及目的在电子技术中，经常需要产生特定频率和形态的波形信号。

三角波-方波(锯齿波-矩形波)发生器可以产生多种波形信号，因此应用广泛。

本实验的目的是学习如何设计和制作三角波-方波(锯齿波-矩形波)发生器，并且深入理解相关电路的工作原理。

二、实验原理本实验中，我们使用反相输入放大器作为比较器。

比较器会将输入的连续波形信号与阈值进行比较，若输入信号高于阈值，则输出高电平；反之，则输出低电平。

通过将两个反相输入放大器连接形成反馈环路，可以得到三角波和锯齿波的信号。

通过在反馈环路中添加开关管，可以将三角波信号转化为矩形波信号。

三、实验器材1. 实验板2. 集成电路 LM3583. 可变电阻4. 电容5. 二极管6. 开关管四、实验步骤1. 将 LM358 集成电路插入实验板正确位置。

2. 连接反馈电路：将时序电容和可变电阻串联，连接到反相输入端口。

将电容和电阻的另一端连接到非反相输入端口。

3. 连接反馈电路：将正输入端口连接到负电源的直流电压。

4. 连接输出端口：将反相输出端口连接到非反相输入端口。

5. 连接输出端口：将输出端口连接到输出负载电阻。

6. 添加电容：将一个电容连接到输出负载电阻的另一端，并将其连接到微调电器。

7. 连接矩形波开关管：将开关管连接到反馈环路中，通过它进行转换。

8. 连接锯齿波开关管：将开关管连接到反馈环路中，通过它进行转换。

9. 测试电路：检查电路是否连接正确。

10. 调节电阻：根据需要调节可变电阻以产生不同的波形信号。

五、实验结果在实验中，我们成功地设计和制作了三角波-方波(锯齿波-矩形波)发生器，并且得到了以下结果：1. 通过调节电阻，我们可以产生不同的波形信号，包括三角波、锯齿波和矩形波。

2. 我们发现，当添加了矩形波开关管时，产生的矩形波信号的占空比由电阻决定。

3. 我们发现，在添加锯齿波开关管时，电容和电阻的值将会影响锯齿波的斜率。

教你制作+5V直流电源和锯齿波发生器引言电子DIY们，学习制作一个简单的+5V直流电源和锯齿波发生器是非常好的入门基础，本文将详细介绍有关元件的基础知识和具体制作方法。

一．制做+5V直流电源和锯齿波发生器，即由220V交流输入（接变压器输入端），经变压器降至9V（交流），再经整流、滤波、稳压后可获得稳定的+5V直流电压，以为锯齿波发生器电路提供电源。

由NE555构成多谐振荡电路，输出为锯齿波，频率范围：80～800kHz。

电路组成（参考电路）整体电路包括以下几个基本单元：电源电路、恒流源电路、NE555多谐振荡器电路（一）电源电路由交流220V~经变压器降至9V~，再经整流滤波电路和稳压电路，最终得到+5V的直流电压，为振荡器电路提供电源。

降压变压器整流电路滤波电路稳压电路图1 电源电路（二）恒流原电路（1）电路图2 恒流源电路硅：PN结正向压降为0.6～0.7V锗: PN结正向压降为0.2～0.3V（2）原理Vt1构成恒流电路，以保证555获得线性良好的锯齿波。

Rp1改变→Veb改变→使Vt1饱和导通，基极电压是一个恒定值，则基极电流Ib为恒定值。

若Vt1工作在放大区：Ic=βIb若Vt1工作在饱和区：Ic=5v/R1+Rp1当VRp1↑→Vbe↓→Ie↓(≈Ic↓),电容充电速度慢→振荡频率↓（反之变大），因此Rp1是调节振荡频率的电位器。

（三）NE555构成多谐振荡器电路（1）自激多谐振荡器电路图3 自激多谐振荡器上图为用555定时器构成的多谐振荡器的电路图，图中R端接高电平Vcc,Vco(5)连接0.01μF电容，起滤波作用。

将V21（6）和V22（2）连在一起，作为输入端V2，就构成了施密特电路形式，将三极管输出端（7）通过电阻R1接到电源Vcc，三极管就构成集电极开路门反向器的形式，其输出通过R2、C积分电路反馈至输入端Vi，就构成了自激多谐振荡器。

（2）在锯齿波发生器中由NE555构成的多谐振荡器电路图4 由NE555构成的多谐振荡电路开始刚合上电源时，电容C还未充电，Vc为底电平，Vdb为低电平，Td截止，Vcc通过R1、RP1对C充电，Vc逐渐上升↑。

西昌学院工程系课程设计任务书题目：专业班级：姓名：学号：指导教师：锯齿波发生器设计一、设计内容设计一个锯齿波发生器，要求输出波形如下所示：二、主要指标和要求：用一个集成运算放大器和若干电阻、电容构成一周期为20s的锯齿波发生器三、实验元件集成运算放大器、电容、电阻、可调电位器、二极管等。

四、方案选择及电路工作原理上图所示为一个锯齿波发生电路。

图中集成运放A1组成滞回比较器；二极管VD1、VD2和电位器R w，使积分电路的充放电回路分开，故A2组成充放电时间常数不等的积分电路。

调节电位器R w滑动端的位置，使R w1远小于R w2，则电容放电的时间常数将比充电的时间常数小得多，于是放电过程很快，而充电过程很慢，即可得锯齿波。

滞回比较器输出的矩形波加在积分电路的反相输入端，而积分电路输出的锯齿波又接到滞回比较器的同相输入端，控制滞回比较器输出端的状态发生跳变，从而在A2的输出端得到周期性的锯齿波。

运算过程：当忽略二级管VD1、VD2的导通电阻时，电容充电和放电的时间T1和T2以及锯齿波的振荡周期T分别为：T1=2R1R’wC/R2T2=2R1R”wC/R2T=T1+T2=2R1RwC/R2=20（s）五、收获、体会及心得由于电路的复杂性，我们很难一次性将电路功能实现出来，整体一次性连接电路的弊端还体现在无法确定错误出现在那个部分，模块化之后，确保每个模块功能完善的前提下整合出所需要的整体电路，各个模块的功能相对的简单，这样一个过程就将复杂的问题转化为一个一个问题，逐步得到解决。

整个过程中，我的动手能力得到了很大的提高，运用平时我们实验锻炼的实验能力，将整个电路分模块搭接出来，逐步完善功能。

我明白了合理的布局对整个电路连接的重要性，这对我们以后的学习和工作是个极大的借鉴。

最后感谢学院给我提供这次课程设计的条件，感谢老师在我们课程设计工程中给予我们的帮助和指导。

六、参考文献《模拟电子技术基础简明教程》。

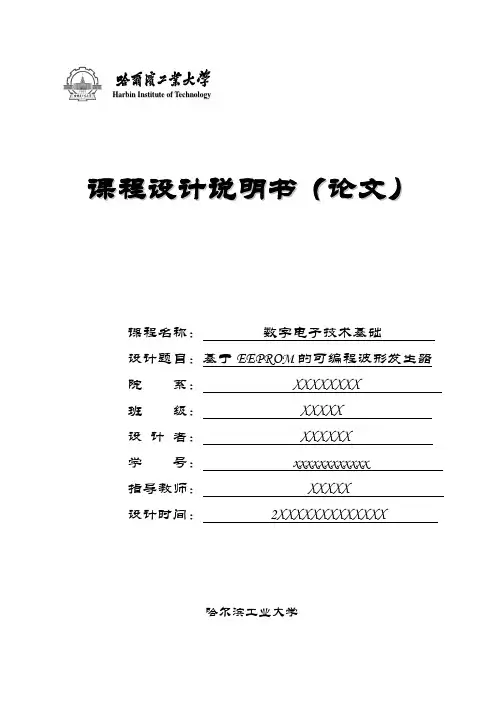

H a r b i n I n s t i t u t e o f T e c h n o l o g y课程设计说明书（论文）课程名称：数字电子技术基础设计题目：基于EEPROM的可编程波形发生器院系：XXXXXXXX班级：XXXXX设计者：XXXXXX学号：xxxxxxxxxxxx指导教师：XXXXX设计时间：2XXXXXXXXXXXXX哈尔滨工业大学哈尔滨工业大学课程设计任务书第一章系统整体结构的设计该系统由555时钟电路，256进制计数器，地址译码器，存储器，DA转换器，放大电路，单稳态触发电路，十进制计数器，显示译码器，数码显示管构成。

本设计中充分利用EEPROM的地址译码器是全译码的特点，再配置一个8位二进制加法计数器作为选址计数器来产生EEPROM所需要的8位全译码选址信号。

随着计数脉冲CP的顺序输入，选址计数器进行加法计数，计数器的状态按8421码的态序转换，得到一组全译码信号正好作为EEPROM的选址信号，只要在EEPROM的存储矩阵存储了所需要的波形的编程信号，EEPROM输出线端就可得到所需的波形数据了，数据位数可达到8位，再将此波形数据送入D/A转换器，经过D/A转换，将波形数字量转换成模拟量，再配以运放进行电流电压转换，最后在运放的输出端即可得到所需的电压波形了。

第二章各部分电路图及其功能分析2.1 555时钟电路该部分电路由555组成的多谐振荡器构成，根据调节R1，R2的大小可以调节输出的时钟的周期频率。

2.2 256进制计时器该部分由两个十六进制计数器74LS161同步并行级联而成，用于输出0~255的二进制数给之后的地址译码器。

2.3 单稳态触发电路该部分由74LS122集成单稳态触发器构成的单稳态触发器构成，如图开关用于调节输出的波形，并且由单稳态电路的特性可知该电路具有防抖动的功能。

2.4 十进制计数器该部分由74LS160十进制计数器的两个低位构成，当单稳态触发输出一个有效信号时进行计数，并将输出给显示译码器以及EEPROM进行波形选择。

模拟电子技术基础课程设计(论文) 幅度频率可调的锯齿波发生器院（系）名称电气工程学院专业班级自动化131学号130302012学生姓名宫会彬指导教师起止时间：2015.7.6—2015.7.19课程设计（论文）任务及评语院（系）：电气工程学院教研室：电子信息工程摘要在我们日常生活中，以及一些科学试验中，锯齿波视常用的基本测试信号。

在无线电通信、测量、自动化控制等技术领域广泛地应用着。

如在示波器、电视机等仪器中，为了使电子按照一定规律运动，以利用荧光屏显示图像，常用到锯齿波产生器作为时基电路。

因此锯齿波发生器是学习，科学研究等方面不可缺少的工具。

在三角波发生器的基础上，改变积分电路的充放电时间，从而便可以得到锯齿波发生器。

本次设计的幅度频率可调的锯齿波发生器，该锯齿波产生电路以集成运算放大器UA741为主要器件，构成迟滞电压比较器和充放电时间常数不等的积分器，通过改变电阻阻值从而实现幅度频率可调的锯齿波发生器。

并根据需要设计信号发生器电路所需的直流稳压电源。

本设计首先采用Multisim软件进行仿真调试。

确定所需的元器件后用万用板进行实物的焊接与调试。

经最后实物测试各输出信号基本达到设计要求且稳定工作。

关键词：锯齿波发生器；直流稳压电源；Multisim目录第1章绪论 (1)1.1 发展概况 (1)1.2本文研究内容 (1)第2章幅度频率可调的锯齿波发生器总体设计方案 (2)2.1幅度频率可调的锯齿波发生器设计方案论证 (2)2.2总体设计方案框图及分析 (2)第3章幅度频率可调的锯齿波发生器单元电路设计 (3)3.1幅度频率可调的锯齿波发生器具体电路设计 (3)3.1.1直流稳压电源电路设计 (3)3.1.2 迟滞比较器的设计 (4)3.1.3积分电路设计 (5)3.2 元器件型号选择 (7)3.3 参数计算 (7)3.4 幅度频率可调的锯齿波发生器总体电路图 (10)第4章幅度频率可调的锯齿波发生器仿真与调试 (11)4.1 Multisim仿真与调试 (11)4.2 仿真结果分析 (14)第5章幅度频率可调的锯齿波发生器实物制作 (15)5.1直流稳压电源电路焊接 (15)5.2幅度频率可调的锯齿波发生器电路焊接 (15)第7章总结 (18)参考文献 (19)附录 I (20)附录 II (21)第1章绪论1.1 发展概况自六十年代以来，信号发生器有了迅速的发展，出现了函数信号发生器、扫频信号发生器、合成信号发生器、程控信号发生器等新种类。

Guangdoti£ University of Hmehemlcal Tedmology课程设计说明书模拟电子技术课程设计课程名称：题目: 多功能锯齿波发生器的设计学生姓名:专业: 电子信息科学与技术班级: 电子11-2学号: 34指导教师：日期: 2013 年10 月25多功能锯齿波发生器的设计一、设计任务与要求1．设计任务运用集成运算放大器为主要器件，设计—个锯齿波产生电路。

通过对多功能波型发生器的设计，加深对电子技术、测试测量技术理论的认识，为毕业设计打下良好基础。

学会查阅相关资料；提出具体方案；按要求设计好电路图，仿真成功；递交课程设计实验报告2．性能指标要求（1）在控制开关的作用下，能实现单周期扫描、间歇扫描、连续扫描和停止扫描控功能；（2 ）具有输出幅度调节、直流偏置调节和扫描周期调节功能；（3 ）输出电压幅度在土10V的范围内可调，线性度优于0. 01%（4 ）要求主要选用集成运放实现；二、方案设计与论证1.设计要求的总体分析锯齿波可用积分器和模拟电压比较器实现，要实现对电路的工作方式控制可以通过电子开关，也可以用手动控制。

幅度频率可调锯齿波发生器电路可由集成运放构成，也可以由集成函数发生器8038 构成，还可以由555 定时芯片构成的自举电路产生。

本次设计采用的是集成运放构成的电路。

按任务要求，设计电路，计算参数，选择元器件。

根据所设计的电路和所选择的元器件绘制电路，并按照调试步骤进行调试。

逐步排除故障最终达到设计要求电路的总体方案框图如下：一.锯齿波发生器主要由迟滞比较器和RC充放电电路组成。

比较器属于信号处理的一种。

它的作用是将输入信号的电平进行比较，然后把比较的结果输出，本文采用的迟滞比较器的特点是：当输入增大及减小时，两种情况下的门限电压不相等，传输特性呈现出“滞回”曲线的形状。

二.直流稳压电源在电子电路中，通常都需要电压稳定的直流电源供电。

小功率的稳压电源的组成如图1.4.1所示，它由电源变压器、整流电路、滤波电路、稳压电路4部分组成三•工作方式控制电路该部分电路控制整个电路的工作，可以控制锯齿波发生电路的工作，可以实现单周期扫描、间歇扫描、连续扫描和停止扫描控功能；三.单元电路设计与参数计算（一）锯齿波产生电路1.集成运算放大器图3是集成运放的符号图，1、2端是信号输入端，3、4是工作电压端，5是输出端，在实际中还有调零端，频率补偿端和偏置端等辅助端。

分类设计制作调试功能实现报告成绩总成绩：一、设计任务方波——三角波发生器的设计。

二、设计条件本设计基于学校实验室的环境，根据实验室提供的实验条件来完成设计任务。

三、设计要求设计以下要求：①振荡频率范围：500~1000赫兹；三角波幅值调节范围：2~4伏。

②根据题目要求，选定电路结构。

③计算和确定电路中的元件参数。

④调试电路，以满足设计要求。

⑤写出设计总结报告。

四、设计内容1.电路原理图（含管脚接线）方波与三角波发生器2. 计算与仿真分析（1）各元器件参数计算Z U 为两个双向稳压管，稳压值为Z U =5V 。

输出电压o u 的峰值 12o=Z U ±（R /R ）U 为了满足2V<o u <4V ，取25K =R ，12~4K K =R采用2K 滑动变阻器和2K 定值电阻串联。

方波频率为 214R f RCR =, 得 214R R CR f=由于12~4K K =R ，25K =R ，500~1000f Hz =，可得：11~3200800R C C=，取0.1C F μ=，则 3.125~12.5R K K = 采用10K 滑动变阻器和3K 定值电阻串联。

其它电阻（R3和R4）取1K 。

（2）电路仿真用orCAD 软件连接电路如下所示：用PSpice 软件仿真如下（矩形波峰值5v ，三角波峰值4v ）：调节滑动变阻器可以改变波形的峰值以及频率。

3. 元器件清单定值电阻：5K （一个），3K （一个），2K （一个），1K （两个） 滑动变阻器：2K （一个），10K （一个） 稳压管：5V （两个） 电容：0.1uFuA741集成运放：两个 4. 调试流程设计电路电路仿真 实验电路连接，进行实验 设计完成仿真结果是否与预期一致 实验结果是否与预期一致调整电路 检查电路连线问题 是否 是 否5. 设计和使用说明电路连接后，在1o u 处输出方波，在o u 处输出三角波，通过调节1P R 可以改变输出三角波的幅值，通过调节P R 可以改变输出波形的频率。

正弦波方波锯齿波发生器设计课程设计说明书课程设计名称: 模拟电子技术课程设计课程设计题目: 产生正弦波—方波—锯齿波函数转换器学院名称: 信息工程学院专业: 通信工程班级: 090421学号: 09042135 姓名: 郑鑫同组人: 赵尚虎评分: 教师:20 10 年 3 月 10 日模拟电路课程设计任务书20 10 ,20 11 学年第 2 学期第 1 周, 2 周题目设计制作一个产生正弦波—方波—锯齿波函数转换器。

内容及要求? 输出波形频率范围为0.02Hz~20KHz且连续可调;? 正弦波幅值为?2V;? 方波幅值为2 V;? 锯齿波峰-峰值为2V，占空比可调;进度安排1. 布置任务、查阅资料、选择方案，领仪器设备: 2天;2. 领元器件、焊接、制作:3天3(调试:2天4. 验收:0.5天5. 提交报告:本学期3,7周学生姓名:郑鑫(同组人:赵尚虎)指导时间:第1,2周指导地点:E 楼 601室任务下达 20 11 年 2 月21 日任务完成 2011 年3 月 2 日考核方式 1.评阅 ?? 2.答辩 ?? 3.实际操作?? 4.其它??指导教师张小林系(部)主任付崇芳注:1、此表一组一表二份，课程设计小组组长一份;任课教师授课时自带一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。

摘要意义:完成这个产生正弦波—方波—锯齿波函数转换器的设计，主要是考虑到了现在我们所用的大部分是正弦信号，如果要想得到其他的型号，就要通过这样的转换器进行转换。

其次这个设计是自激产生的正弦波，而不是依靠我们的220V、50Hz交流电转换过来，在一些特殊环境下能够有很大的用处。

功能:完成这个设计主要的作用是自激产生正弦波和进行波形间的转换，其次还有进行幅值的调节，频率的调节，占空比的调节等等。

特点:这个设计的特点是能够在很大的范围内调节频率，并且能够很自如的调节占空比。

关键词:方便，简洁，性能稳定，所用范围广泛。

模拟电子技术基础课程设计(论文) 幅度频率可调的锯齿波发生器院（系）名称电子与信息工程学院专业班级电子信息工程学号学生姓名指导教师起止时间：2015.7.6—2015.7.19课程设计（论文）任务及评语院（系）：电子与信息工程学院教研室：电子信息工程摘要随着电子技术的发展和测试用信号源的广泛应用，锯齿波和正弦波、方波、三角波作为常用的基本测试信号，锯齿波电路作为时基电路已在仪器仪表中得到广泛应用。

在示波器观测到被测信号的波形，需要在水平偏转板加上锯齿波电压，使电子束沿水平方向均匀扫过荧光屏；电视机荧光屏行场扫描也需要锯齿波电压信号进行扫描控制。

因此锯齿波信号产生电路具有广泛的应用意义。

本次设计的幅度频率可调的锯齿波发生器，该锯齿波产生电路以集成运算放大器LM324为主要器件，构成迟滞电压比较器和充放电时间常数不等的积分器，实现幅度频率可调的锯齿波发生器。

并设计电路所需的直流稳压电源。

通过可变电阻阻值的改变，使幅度、频率均可在设计范围内连续可调，以满足不同的电子设备对不同参数的锯齿波信号的要求。

本系统采用Multisim仿真软件进行仿真测试。

在保证功能的前提下控制器件成本。

采用单面印制电路板对整体电路进行合理的布线，并进行焊接与调试。

各输出信号均达到设计要求且稳定工作。

关键词：锯齿波；迟滞电压比较器；充放电；积分器目录第1章绪论 (1)1.1 锯齿波发生器的发展概况 (1)1.2本文研究内容 (1)第2章锯齿波发生器总体设计方案 (1)2.1 锯齿波发生器设计方案论证 (1)2.2总体设计方案框图及分析 (1)第3章锯齿波发生器单元电路设计 (2)3.1锯齿波发生器具体电路设计 (2)3.1.1 直流稳压电源电路设计 (2)3.1.2 同相输入迟滞电压比较器电路设计 (2)3.1.3 充放电时间常数不等的积分器电路设计 (4)3.2 元器件型号选择 (5)3.3 参数计算 (6)3.4 锯齿波发生器总体电路图 (7)第4章锯齿波发生器电路仿真与调试 (8)4.1 Multisim仿真与调试 (8)4.2 仿真结果分析 (10)第5章锯齿波发生器实物制作 (11)5.1 锯齿波发生器电路焊接 (11)5.2锯齿波发生器电路作品 (11)第6章作品测试与数据分析 (13)第7章总结 (15)参考文献 (16)附录I (17)附录II (18)第1章绪论1.1 锯齿波发生器的发展概况随着电子技术的快速发展，电子产品的功能日益强大，与人们日常生活的联系日益紧密。
