练习一1. 电话话音信号的频率范围为_________，音频信号的频率范围为_________。
2. 通信系统的组成为_________、_________、_________、_________、_________。
3. 在接收设备中，检波器的作用是_________。
4. 角度调制是用音频信号控制载波的_________、_________。
5. 无线电波传播速度固定不变，频率越高，波长_________。
6. 短波的波长较短，地面绕射能力_________，且地面吸收损耗_________，不宜_________传播，短波能被电离层反射到远处，主要以_________方式传播。
7. 波长比短波更短的无线电波称为_________，不能以_________和_________方式传播，只能以_________方式传播。
8. 实际谐振曲线偏离理想谐振曲线的程度，用_________指标来衡量。
9. 谐振回路的品质因数Q 愈大，通频带愈_________；选择性愈_________。
10. 已知LC 并联谐振回路的电感L 在30MHz f =时测得1H L μ=，0100Q =。
求谐振频率030MHz f =时的电容C=_________pF 和并联谐振电阻0R =_________k Ω。
11. 小信号调谐放大器的集电极负载为_________。
12. 小信号调谐放大器双调谐回路的带宽为单调谐回路带宽的_________倍。
13. 调谐放大器主要由_________和_________组成，其衡量指标为_________和_________。
14. 晶体管在高频工作时，放大能力_________。
晶体管频率参数包括_________、_________、_________、_________。
15. 所谓双参差调谐，是将两级单调谐回路放大器的谐振频率，分别调整到_________和_________信号的中心频率。
通信电子线路典型习题01、电感的等效电路如图所示，L=100μH，r=1Ω，工作频率f=100kHz。
（1）求电感L的Q0，（2）将电感的等效电路转换为并联形式。
02、电路如图所示，L=100μH，C=100pF。
（1）当i=5cos(106/2π)t时，确定电路的阻抗性质；（2）当i=5cos(107/2π)t时，确定电路的阻抗性质。
i03、电路如图所示，已知：L=50μH，C=100pF，、r=5Ω，求ω0、回路的Q0、BW、B0.1、D。
04、电路如图所示，工作在谐振状态。
已知：L=100μH，电感的r=5Ω、N1=6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、B0.1、D。
5、电路如图所示，工作在谐振状态。
已知：L1=100μH，L2=50μH，M=5μH，电感的r=5Ω、N1=6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、B0.1、D。
6、计算3级选频放大器（n=3）,单谐振回路数目为（n+1=4）时的3Db带宽BW=？7、晶振的f q和f p的数值有什么特点？（提示：有3）8、为了提高效率，高频功率放大器多工作在或状态。
9、为了兼顾高的输出功率和高的集电极效率，在实际应用中，通常取θ= 。
10、为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？11、有一谐振功率放大器电路如图所示，工作于临界状态。
（1）已知V cc=30V，I cm=1A，U CES=1.2V，导通角θ=700，α0(700)=0.25，α1(700)=0.44。
试求P0和ηc；（2）如果电路中的变压器的效率为90%，负载电阻R L=75Ω，试求负载电阻R L两端的电压u RL=?12、将习题016所描述的功率放大器改成2倍频器，电路应作哪些修改与调整？13、有一振荡电路如图所示，试在电路图上标注高频变压器的线圈的同名端。
1、 泛指传输电信号的导线，一般是对称的平行导线，或者扭在一起的双绞线等。
2、 真正的无损传输线是不存在的，如果满足wc g wl r <<<<,则可以近似看做无损耗传输线。
3、 CLZ C =4、 86.6Ω5、当输入信号的频率变化时，无损传输线随输入信号频率的变化而不再是无损传输。
6题、（1）=0Q 62.8（2）r '=3.9k Ω L 是理想电感。
7题、（1）容性 （2）容性 8题、0w =1.41×107rad/s0Q =141 BW=1.59×104HzB 0.1=15.74×104Hz D=0.19题、0w =1.15×107rad/s86.1=∑R ×105ΩQ=161.7BW=11324.7Hz B 0.1=113247Hz D=0.111题、 BW=0.43Qf 012题、（1）p f 与q f 很接近； 在p q f f f <<时，回路呈现容性。
（2）p f >q f ，在频率q f 处回路短路状态，在频率p f 处回路处于开路状态。
；（3）q q q p f C C f f 02=-13题、临界或弱过压状态14、600 ～80015题、因为低频功率放大器是对信号相对带宽比较宽的信号（即宽带信号）进行放大，所以不能采用谐振回路（只能对单一信号选择性比较好）作为负载。
高频功率放大器因其信号的相对带宽很窄（即窄带信号）可以采用谐振回路作为负载，所以可以工作在丙类。
16题、（1）P 0=6.336W ， ηc =84.5% (2) 29.2V17题、（1）三极管的导通角变为600左右；（2）谐振回路L 1和C 1的谐振频率应该变为原来的2倍。
同时增加陷波电路，其谐振频率为基波频率。
18题、对角标注19题、（1）交流通路如图1：（2）电感三点式振荡器。
（3）1.6×105Hz（4）CB 作用，通交流，隔直流。
一、选择题1．欲提高功率放大器的效率，应使放大器的工作状态为（D ）A．甲类B．乙类C．甲乙类D．丙类2．无线电波（电磁波）主要以绕射、折射反射和直射三种方式在自由空间传播，频率在1500KHz以下的通信系统，主要以下列哪种方式传播（）A．绕射B．折射反射C．直射D．都可以3．在调谐放大器的LC回路两端并上一个电阻R，可以（C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带4．在自激振荡电路中，下列哪种说法是正确的（C ）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高5．载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为 C A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt6．同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同7．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（C ）A．欠压B．临界 C．过压8．判断下图是哪一类振荡器（C）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式9．调幅波的信息包含在它的（ B ）A．频率变化之中B．幅度变化之中C．相位变化之中10．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是A．电路组成简单B．输出波形好C．容易调节振荡频率 D．频率稳定度高11．调制的描述（C）A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。
第六章振幅调制、解调与混频6.1某调幅波表达式为u AM（t）=（5+3cos2π×4×103t）cos2π×465×103t (v)1、画出此调幅波的波形2、画出此调幅波的频谱图，并求带宽3、若负载电阻R L＝100Ω，求调幅波的总功率解：1.2.BW＝2×4kHz＝8kHz3.Ucm=5 m a=0.6Pc＝U2cm/2 R L＝125mWPΣ=(1+ m2a/2 )P c＝147.5mW6.2 已知两个信号电压的频谱如下图所示，要求：(1)写出两个信号电压的数学表达式，并指出已调波的性质；(2)计算在单位电阻上消耗的和总功率以及已调波的频带宽度。
解：u AM=2(1+0.3COS2π×102t) COS2π×106t(V)u DSB=0.6 COS2π×102t COS2π×106t (V)P C=2W；P DSB=0.09W；P AM =2.09W；BW=200HZ6.3 已知：调幅波表达式为u AM（t）=10（1+0.6cos2π×3×102t+0.3cos2π× 3×103t)cos2π×106t (v) 求：1、调幅波中包含的频率分量与各分量的振幅值。
2、画出该调幅波的频谱图并求出其频带宽度BW。
解：1.包含载波分量：频率为1000kHz，幅度为10V上边频分量：频率为1003kHz，幅度为1.5V kHz5V1.5V 1.5V469465461上边频分量：频率为1000.3kHz ，幅度为3V 下边频分量：频率为997kHz ，幅度为1.5V 下边频分量：频率为999.7kHz ，幅度为 1.5V2.带宽BW ＝2×3＝6kHz6.4 试用相乘器、相加器、滤波器组成产生下列信号的框图（1）AM 波；（2） DSB 信号；（3）SSB 信号。
第一章习题参考答案：1-11-3解：1-5解：2-3解：2-4由一并联回路，其通频带B过窄，在L、C不变的条件下，怎样能使B增宽？答：减小Q值或减小并联电阻2-112-14解：又解：接入系数p=c1/〔c1+c2〕=0.5，折合后c0’=p2*c0=0.5pf,R0’=R0/ p2=20kΩ,总电容C=Ci+C0’+C1C2/(C1+C2)=15.5pf,回路谐振频率fp=45.2Mhz，谐振阻抗Rp=1/〔1/Ri+1/Rp0+1/R0’〕,其中Rp0为空载时回路谐振阻抗，Rp0=Q0*2πΩ，因此，回路的总的谐振阻抗为：Rp=1/〔1/Ri+1/Rp0+1/R0’〕=5.15 K Ω，有载QL=Rp/〔2π 4-3答：4-5解：4-64-14 一调谐功率放大器工作于临界状态，已知V CC =24V ，临界线的斜率为/V ，管子导通角为90︒，输出功率P o =2W ，试计算P =、P c 、ηc 、R p 的大小。
解：︒=90c θ，查表得 57.1)90(,319.0)90(,5.0)90(101=︒=︒=︒g αα)(min max cm cc cr CE cr c V V g V g i -==)()()(11max 1c cm cc cr c c cm V V g i I θαθα-==5.0)24(6.05.02)()(2121110⨯-⨯⨯=⇒-==cm cm c cm cc cr cm cm cm V V V V g V I V P θα 解得V V cm 43.23= 98.02443.23===cc cm V V ξ %93.7698.0*57.1*5.0)(211===ξθηc c gW P P c 6.2769.020====ηW P P P c 6.026.20=-=-==Ω===24.137)2*2/()43.23()2/(202P V R cm p5-13[书上〔6〕L1C1〈L3C3〈L2C2=〉f1〉f3〉f2，不能起振 ]解：5-15如图〔a〕所示振荡电路，〔1〕画出高频交流等效电路，说明振荡器类型；〔2〕计算振荡器频率57uH 57uH解：〔1〕图〔b 〕是其高频交流等效电路，该振荡器为：电容三端式振荡器 〔2〕振荡频率：L=57uH ，振荡频率为：，f 06-36-4 某发射机只发射载波时，功率为9kW ；当发射单音频调制的已调波时，信号功率为10.125kW ，求调制系数m a 。

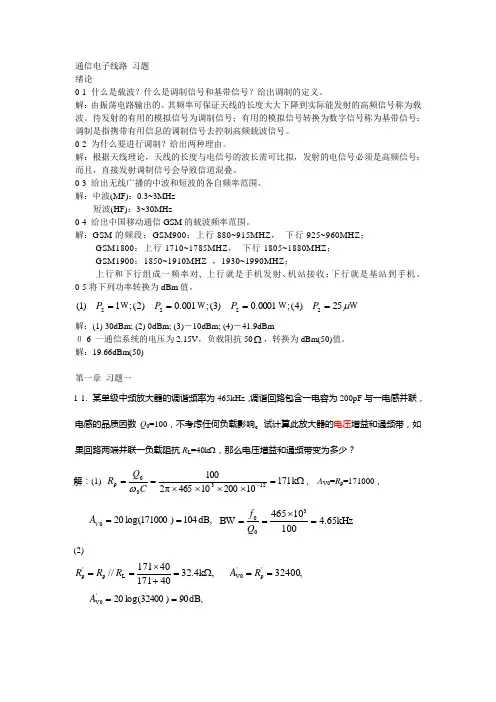

通信电子线路 习题绪论0-1 什么是载波？什么是调制信号和基带信号？给出调制的定义。
解：由振荡电路输出的、其频率可保证天线的长度大大下降到实际能发射的高频信号称为载波。
待发射的有用的模拟信号为调制信号；有用的模拟信号转换为数字信号称为基带信号；调制是指携带有用信息的调制信号去控制高频载波信号。
0-2 为什么要进行调制？给出两种理由。
解：根据天线理论，天线的长度与电信号的波长需可比拟，发射的电信号必须是高频信号；而且，直接发射调制信号会导致信道混叠。
0-3 给出无线广播的中波和短波的各自频率范围。
解：中波(MF)：0.3~3MHz短波(HF)：3~30MHz0-4 给出中国移动通信GSM 的载波频率范围。
解：GSM 的频段：GSM900：上行880~915MHZ ， 下行925~960MHZ ；GSM1800：上行1710~1785MHZ ， 下行1805~1880MHZ ； GSM1900：1850~1910MHZ ，1930~1990MHZ ；上行和下行组成一频率对, 上行就是手机发射、机站接收；下行就是基站到手机。
0-5将下列功率转换为dBm 值。
ＷＷＷＷμ25)4(;0001.0)3(;001.0)2(;1)1(2222====P P P P解：(1) 30dBm; (2) 0dBm; (3)－10dBm; (4)－41.9dBm０-6 一通信系统的电压为2.15V ，负载阻抗50Ω，转换为dBm(50)值。
解：19.66dBm(50)第一章 习题一1-1. 某单级中频放大器的调谐频率为465kHz ，调谐回路包含一电容为200pF 与一电感并联，电感的品质因数Q 0=100，不考虑任何负载影响。
试计算此放大器的电压增益和通频带，如果回路两端并联一负载阻抗R L =40k Ω，那么电压增益和通频带变为多少？ 解：(1) Ω=⨯⨯⨯⨯==-k 1711020010465π210012300p CQ R ω, A V0=R p =171000，,dB 104)171000log(200==V A kHz 65.410010465BW 30=⨯==Q f(2),32400,k 4.324017140171//'p 'V0L p 'p ==Ω=+⨯==R A R R R,dB 90)32400log(20'V0==AkHz 5.2495.18465B W,95.181714.32100,L0'L p'p 0L ====⨯=∴=Q f Q R R Q Q1-2. 如题图E1.1所示，场效应管的转移导纳g m =3mA/V ，漏级输出阻抗R ds =120k Ω，如果电感线圈损耗r =2.0Ω，调谐回路的调谐频率为850kHz 。
通信电子线路典型习题
01、 什么叫传输线？（P-7） 02、 什么叫无损传输线？（P-9） 03、 无损传输线的特征阻抗=？（P-9）
04、 信号源的输出阻抗为150Ω，负载的阻抗为50Ω，如果用 的无损耗传输线实现阻抗匹配，求：用作匹配的传输线的特性阻抗Z C =？ 05、 这种匹配方法的缺点是什么？
06、 电感的等效电路如图所示，L=100μH ，r=1Ω，工作频率f=100kHz 。
（1）求电感L 的Q 0，
（2）将电感的等效电路转换为并联形式。
07、 电路如图所示，L=100μH ，C=100pF 。
（1）当i=5cos(106/2π)t 时，确定电路的阻抗性质； （2）当i=5cos(107/2π)t 时，确定电路的阻抗性质。
08、 电路如图所示，已知：L=50μH ，C=100pF ，、r=5Ω，求ω0、回路的Q 0、BW 、B 0.1、D 。
/4 i
09、电路如图所示，工作在谐振状态。
已知：L=100μH，电感的r=5Ω、N1=6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、B0.1、D。
10、电路如图所示，工作在谐振状态。
已知：L1=100μH，L2=50μH，M=5μH，电感的r=5Ω、N1=6、N2=4、C1=100pF、C2=300pF、Rs=100KΩ、R L=50KΩ，求ω0、回路的Q、BW、B0.1、D。
11、计算3级选频放大器（n=3）,单谐振回路数目为（n+1=4）时的3Db带宽BW=？
12、晶振的f q和f p的数值有什么特点？（提示：有3）
13、为了提高效率，高频功率放大器多工作在或状态。
14、为了兼顾高的输出功率和高的集电极效率，在实际应用中，通常取θ= 。
15、为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？
16、有一谐振功率放大器电路如图所示，工作于临界状态。
（1）已知V cc=30V，I cm=1A，U CES=1.2V，导通角θ=700，α0(700)=0.25，α1(700)=0.44。
试求P0和ηc；
（2）如果电路中的变压器的效率为90%，负载电阻R L=75Ω，试求负载电阻R L两端的电压u RL=?
17、将习题016所描述的功率放大器改成2倍频器，电路应作哪些修改与调整？
18、有一振荡电路如图所示，试在电路图上标注高频变压器的线圈的同名端。
19、一种振荡电路如图所示。
已知：R B1=74kΩ，R B2=10 kΩ，R E=1 kΩ，C B=1000pF，C=100 pF，C E=1μF，L=100μH，V CC=12V。
（1）试画出其交流通路；
（2）说明电路的类型；
（3）试计算振荡频率的近似值；
（4）说明C B、C E的作用。
20、一种振荡电路如图所示。
已知：R B1=74kΩ，R B2=10 kΩ，R E=1 kΩ，C1=50 pF,C2=50 pF,C B=1000pF，C E=1μF，L=100μH，V CC=12V。
（1）试画出其交流通路；
（2）说明电路的类型；
（3）试计算振荡频率的近似值；
（4）说明C B的作用。
21、一种振荡电路如图所示。
已知：R B1=74kΩ，R B2=10 kΩ，R E=5 kΩ，R C=10 kΩ，C1=300 pF,C2=250pF，C3=5～15p F，C B=1000pF，L=100μH，V CC=12V。
（1）试画出其交流通路；
（2）说明电路的类型；
（3）试近似计算振荡频率的范围；
（4）说明C B的作用。
22、一种振荡电路如图所示。
已知：R B1=74k Ω，R B2=10 k Ω，R E =5 k Ω，R C =10 k Ω，C 1=300 pF ，C 2=250pF ，C 3=15p F ，C 4=5～15p F ，C B =1000pF ，L=100μH ，V CC =12V 。
（1）试画出其交流通路； （2）说明电路的类型；
（3）试近似计算振荡频率的范围； （4）说明C B 的作用。
23、已知：调幅电路输出信号的表达式为：
0()(54cos100)cos 2000u t t t ππ=+
电路的负载电阻为2Ω。
试求： （1）ωC 、f C ； （2）Ω、F ； （3）m a ；
（4）上边频、下边频； （5）波形图； （6）频谱图；
（7）BW；
（8）P A V；
（9）P SB；
（10）P av。
24、已知：调幅电路输出信号的波形图为：
电路的负载电阻为2Ω。
试求：
（1）ωΩ、fΩ；
（2）ΩC、f C；
（3）m a；
（4）上边频、下边频；
（5）表达式；
（6）频谱图；
（7）BW；
（8）P A V；
（9）P SB；
（10）P av。
25、已知：调幅电路输出信号的频谱图为：
电路的负载电阻为2Ω。
试求：
（1）ωΩ、fΩ；
（2）ΩC、f C；
（3）m a；
（4）上边频、下边频；
（5）波形图；
（6）表达式；
（7）BW；
（8）P A V；
（9）P SB；
（10）P av。
26、调幅电路的框图如图所示：
（1）试写出输出信号u0的表达式；
（2）试求m a=?
27、包络检波器的电路如图所示，R=20kΩ，输入调幅波的20～3500Hz，m a=0.3。
为了避免出现惰性失真，其检波电容C取多大？
28、电路如图所示，已知：R=20 k Ω，C=100nF ，当输入调幅波的m a =0.6时，试判断检波器输出信号是否会出惰性失真？
29、图示的框图表示的是变频电路还是混频电路？如果输入信号的频率为12MHz ，要求输出信号的频率为465kHz ，本振的信号频率应该为多少？
30、已知某调频电路调频信号中心频率为f c =50MHz ，最大频偏△f m =75kHz 。
求调制信号频率F 分别为300Hz 和15kHz 时，对应的调频指数m f. 及有效频谱宽度BW 。
31、调制电路如图所示。
（1）输出信号的表达式为05cos[500000.3cos(300)0.5]u t t t πππ=++，试判断电路的功
5cos(300)t π
5cos(50000)t π
u 0
能；
（2）输出信号的表达式为05cos[500000.3cos(300)0.5]u t t πππ=++，试判断电路的功能；
（3）输出信号的表达式为0[50.3cos(300)]cos(500000.5)u t t πππ=++，试判断电路的功能；
（4）输出信号的表达式为0[0.3cos(300)]cos(500000.5)u t t πππ=+，试判断电路的功能； （5）输出信号的表达式为05cos(50000)cos(300)u t t ππ=，试判断电路的功能。
32、已知基带信号5cos(800)u t πΩ=对载波信号8
05cos(10)u t π=进行角度调制，若最大
频偏为20f kHz ∆=。
（1）写出已调为调频波的表达式； （2）写出已调为调相波的表达式。
33、已知调制信号的频率为400Hz ，幅度为2.4伏，m f =60，求调频波的频偏。
34、已知调制信号的频率为200Hz ，幅度为3.0伏，m f =60，求调频波的频偏。
35、已知调制信号的频率为400Hz ，幅度为2.4伏，m p =60，求调相波的频偏。
36、已知调制信号的频率为200Hz ，幅度为3.0伏，m p =60，求调相波的频偏。
37、斜率鉴频器中应用单谐振回路和小信号放大器、丙类功率放大器、变（混）频器，倍频器中应用单谐振回路的目的有何不同？
38、在FM-AM 转换电路中和F-P 转换电路中都有单谐振回路，说明其应用方法有何不同？ 39、已知电阻为1000Ω、温度为300K 、工作带宽15MHz ，求热噪声电压的均方值和热噪声电流的均方值。
40、已知放大器的功率增益A P =30dB 、固有噪声功率P nA =20μW ，分别计算当P ni =1μW 和P ni =10μw 的噪声系数F=？
41、已知放大器的功率增益A P =200、固有噪声功率P nA =0.2m W ，分别计算当P ni =0.1mW 和P ni =1mW 的噪声系数F=？
难免有不当之处，请各位指正。
