第一章习题答案1、画出调幅发射机的原理框图，并说明各部分的作用。

答：调幅发射机的原理框图如下所示：振荡器：用来产生高频信号。

倍频器：可将振荡器产生的高频信号频率升高到发射所需要的频率值。

倍频器可以是整倍数倍频，也可以非整倍数的分数倍频。

其输出频率即为发射所需要的载波频率信号。

在倍频器后通常还可设置高频功率放大器，用来放大载波信号，使之有足够的功率驱动发射天线（负载）向空中发射电波。

调制放大器：实际上是低频放大器，它由低频电压放大器和功率放大器组成，用来放大话筒所产生的微弱话音信号，然后送入调制器。

调制器有幅度调制器，频率调制器，相位调制器等。

调幅广播发射机用的是幅度调制器。

它是将高频等幅载波信号的幅度随着低频信号的大小发生变化的电子电路。

经过调制器调制后的高频载波信号叫做高频已调信号，高频已调信号可以经过高频功率放大器放大后驱动相应负载。

发射机中的负载是天线。

2 、画出超外差接收机的原理框图，并说明各部分的作用。

答：超外差接收机的原理框图如下图所示：高频放大器高频放大器：对天线接收到的微弱信号进行放大，同时对接收信号进行选频，抑制有用频率信号以外的其它无用频率信号。

高频放大器输出载波为c f 的已调信号和本机振荡器所提供的频率为L f 的高频等幅信号同时输入混频器。

混频器的作用，在混频器的输出端可以得到固定的中频信号。

在超外差接收机中，通常采用本振频率与载波频率之差I L c f f f =-作中频频率。

这种作用就是所谓的外差作用。

也是超外差接收机的由来。

当输入信号频率变化时，使本机振荡频率也相应的改变，保持中频频率固定不变，因此中频放大器的增益和选择性都与接收的信号载波频率无关。

中频放大器是中心频率为I f ，带宽为I f f f ∆=-的选频放大器，它可以进一步滤除中频以外的无用信号。

并将有用中频信号放大到足够值。

中频信号是已调波信号，且调制规律不变。

即中频信号保留了输入信号中的全部有用信息。

(完整版)高频电子线路题库(附答案)1分解

(完整版)高频电子线路题库(附答案)1分解

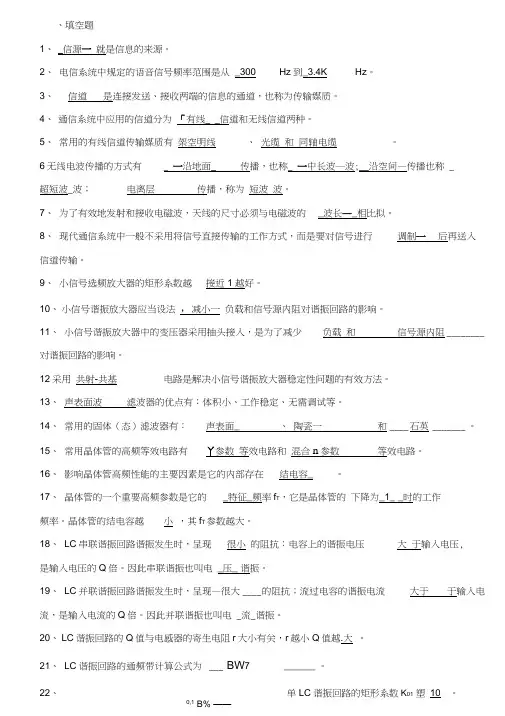

、填空题1、_信源一就是信息的来源。

2、电信系统中规定的语音信号频率范围是从_300 Hz到_3.4K Hz。

3、信道是连接发送、接收两端的信息的通道，也称为传输媒质。

4、通信系统中应用的信道分为「有线_ _信道和无线信道两种。

5、常用的有线信道传输媒质有架空明线、光缆和同轴电缆。

6无线电波传播的方式有_ 一沿地面_ 传播，也称_ 一中长波―波;__沿空间—传播也称 _超短波_波；电离层传播，称为短波波。

7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长—_相比拟。

8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行调制一后再送入信道传输。

9、小信号选频放大器的矩形系数越接近1 越好。

10、小信号谐振放大器应当设法，减小一负载和信号源内阻对谐振回路的影响。

11、小信号谐振放大器中的变压器采用抽头接入，是为了减少负载和信号源内阻________ 对谐振回路的影响。

12采用共射-共基电路是解决小信号谐振放大器稳定性问题的有效方法。

13、声表面波滤波器的优点有：体积小、工作稳定、无需调试等。

14、常用的固体（态）滤波器有：声表面_ 、陶瓷一和____ 石英_______ 。

15、常用晶体管的高频等效电路有丫参数等效电路和混合n参数等效电路。

16、影响晶体管高频性能的主要因素是它的内部存在结电容_ 。

17、晶体管的一个重要高频参数是它的_特征_频率f T，它是晶体管的下降为_1_ _时的工作频率。

晶体管的结电容越小，其f T参数越大。

18、LC串联谐振回路谐振发生时，呈现很小的阻抗：电容上的谐振电压大于输入电压,是输入电压的Q倍。

因此串联谐振也叫电_压_ 谐振。

19、LC并联谐振回路谐振发生时，呈现—很大____ 的阻抗；流过电容的谐振电流大于于输入电流，是输入电流的Q倍。

因此并联谐振也叫电 _流_谐振。

20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越.大。

通信电子线路习题总汇

通信电子线路习题总汇

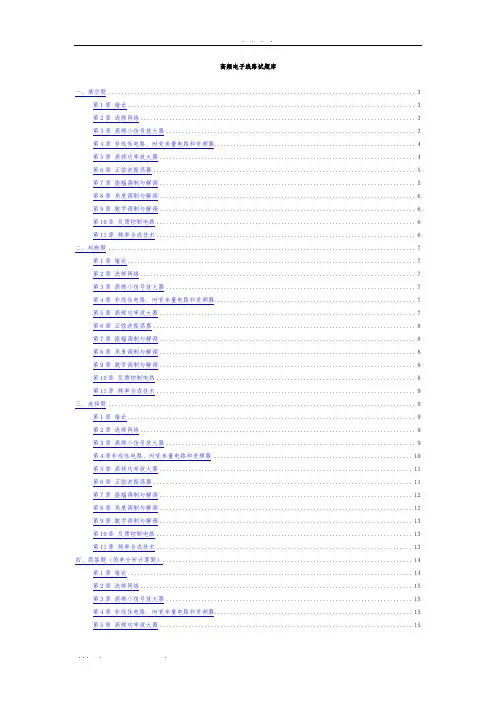

高频电子线路试题库一、填空题 (3)第1章绪论 (3)第2章选频网络 (3)第3章高频小信号放大器 (3)第4章非线性电路、时变参量电路和变频器 (4)第5章高频功率放大器 (4)第6章正弦波振荡器 (5)第7章振幅调制与解调 (5)第8章角度调制与解调 (6)第9章数字调制与解调 (6)第10章反馈控制电路 (6)第11章频率合成技术 (6)二、判断题 (7)第1章绪论 (7)第2章选频网络 (7)第3章高频小信号放大器 (7)第4章非线性电路、时变参量电路和变频器 (7)第5章高频功率放大器 (7)第6章正弦波振荡器 (8)第7章振幅调制与解调 (8)第8章角度调制与解调 (8)第9章数字调制与解调 (8)第10章反馈控制电路 (8)第11章频率合成技术 (9)三、选择题 (9)第1章绪论 (9)第2章选频网络 (9)第3章高频小信号放大器 (9)第4章非线性电路、时变参量电路和变频器 (10)第5章高频功率放大器 (11)第6章正弦波振荡器 (11)第7章振幅调制与解调 (12)第8章角度调制与解调 (12)第9章数字调制与解调 (13)第10章反馈控制电路 (13)第11章频率合成技术 (13)四、简答题（简单分析计算题） (14)第1章绪论 (14)第2章选频网络 (15)第3章高频小信号放大器 (15)第4章非线性电路、时变参量电路和变频器 (15)第5章高频功率放大器 (15)第6章正弦波振荡器 (16)第7章振幅调制与解调 (16)第8章角度调制与解调 (16)第9章数字调制与解调 (16)第10章反馈控制电路 (16)第11章频率合成技术 (16)五、计算题 (17)第1章绪论 (17)第2章选频网络 (17)第3章高频小信号放大器 (18)第4章非线性电路、时变参量电路和变频器 (19)第5章高频功率放大器 (19)第6章正弦波振荡器 (19)第7章振幅调制与解调 (19)第8章角度调制与解调 (19)第9章数字调制与解调 (19)第10章反馈控制电路 (20)第11章频率合成技术 (20)一、填空题第1章绪论1.我国中波广播采用AM调制方式，中波收音机的中频频率是 465 KHz。

高频电子线习题参考答案

高频电子线习题参考答案

混频器
高频放大
本地 振荡器
上图是一个语音无线电广播通信系统的基本组成框图，它由发 射部分、接收部分以及无线信道三大部分组成。发射部分由话 筒、音频放大器、调制器、变频器（不一定必须）、功率放大 2 器和发射天线组成。
高频电子线路习题参考解答
低频音频信号经放大后，首先进行调制后变成一个高频已调 波，然后可通过变频，达到所需的发射频率，经高频功率放 大后，由天线发射出去。接收设备由接收天线、高频小信号 放大器、混频器、中频放大器、解调器、音频放大器、扬声 器等组成。由天线接收来的信号，经放大后，再经过混频器， 变成一中频已调波，然后检波，恢复出原来的信息，经低频 功放放大后，驱动扬声器。
高频电子线路习题参考解答
第1章习题参考答案 1-1 1-2 1-3 1-4
1
高频电子线路习题参考解答
1－1 画出无线通信收发信机的原理框图，并说出各部分的功 用。 答：
话 筒 音频 放大器 调制器 变频器 激励放大 输出功 率放大
载波 振荡器 天线开关 扬 声 器
音频 放大器
解调器中频放大 与滤波 Nhomakorabea高频电子线路习题参考解答
1－4 无线电信号的频段或波段是如何划分的？各个频段的传 播特性和应用情况如何？
6
4
高频电子线路习题参考解答
1－3 无线通信为什么要进行凋制？如何进行调制？ 答： 因为基带调制信号都是频率比较低的信号，为了达到较高的 发射效率和接收效率，减小天线的尺寸，可以通过调制，把 调制信号的频谱搬移到高频载波附近；另外，由于调制后的 信号是高频信号，所以也提高了信道利用率，实现了信道复 用。 调制方式有模拟调调制和数字调制。在模拟调制中，用调 制信号去控制高频载波的某个参数。在调幅方式中，AM普通 调幅、抑制载波的双边带调幅（DSB）、单边带调幅 （SSB）、残留单边带调幅（VSSB）；在调频方式中，有调 频（FM）和调相（PM）。 在数字调制中，一般有频率键控（FSK）、幅度键控 （ASK）、相位键控（PSK）等调制方法。 5

通信电子线路练习题答案(1-40)

通信电子线路练习题答案(1-40)

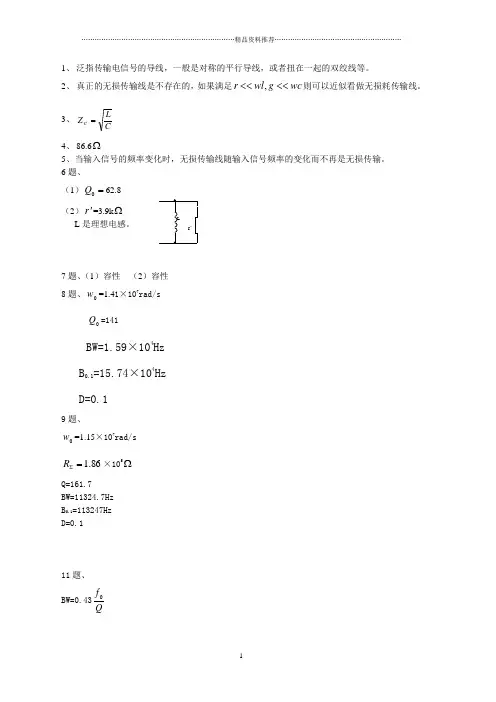

1、 泛指传输电信号的导线，一般是对称的平行导线，或者扭在一起的双绞线等。

2、 真正的无损传输线是不存在的，如果满足wc g wl r <<<<,则可以近似看做无损耗传输线。

3、 CLZ C =4、 86.6Ω5、当输入信号的频率变化时，无损传输线随输入信号频率的变化而不再是无损传输。

6题、（1）=0Q 62.8（2）r '=3.9k Ω L 是理想电感。

7题、（1）容性 （2）容性 8题、0w =1.41×107rad/s0Q =141 BW=1.59×104HzB 0.1=15.74×104Hz D=0.19题、0w =1.15×107rad/s86.1=∑R ×105ΩQ=161.7BW=11324.7Hz B 0.1=113247Hz D=0.111题、 BW=0.43Qf 012题、（1）p f 与q f 很接近； 在p q f f f <<时，回路呈现容性。

（2）p f >q f ，在频率q f 处回路短路状态，在频率p f 处回路处于开路状态。

；（3）q q q p f C C f f 02=-13题、临界或弱过压状态14、600 ～80015题、因为低频功率放大器是对信号相对带宽比较宽的信号（即宽带信号）进行放大，所以不能采用谐振回路（只能对单一信号选择性比较好）作为负载。

高频功率放大器因其信号的相对带宽很窄（即窄带信号）可以采用谐振回路作为负载，所以可以工作在丙类。

16题、（1）P 0=6.336W ， ηc =84.5% (2) 29.2V17题、（1）三极管的导通角变为600左右；（2）谐振回路L 1和C 1的谐振频率应该变为原来的2倍。

同时增加陷波电路，其谐振频率为基波频率。

18题、对角标注19题、（1）交流通路如图1：（2）电感三点式振荡器。

（3）1.6×105Hz（4）CB 作用，通交流，隔直流。

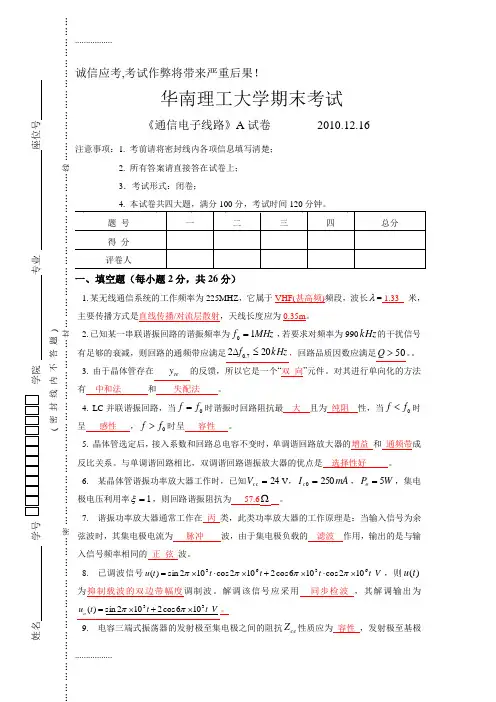

通信电子线路问题汇总-student_-_答案版华工高频考试试卷习题

通信电子线路问题汇总-student_-_答案版华工高频考试试卷习题

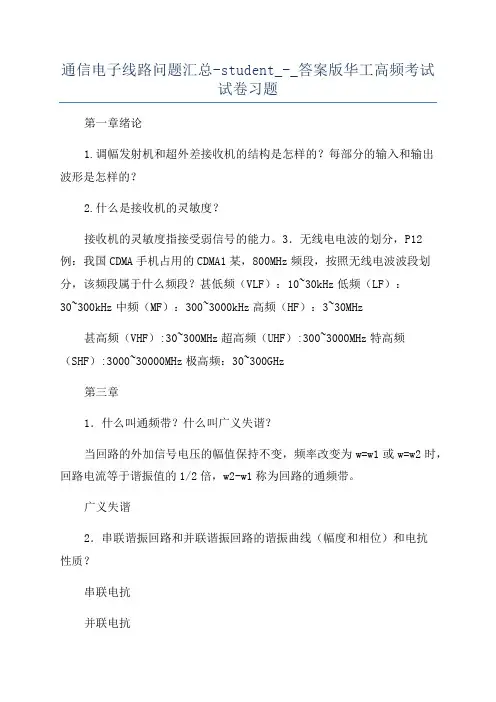

通信电子线路问题汇总-student_-_答案版华工高频考试试卷习题第一章绪论1.调幅发射机和超外差接收机的结构是怎样的？每部分的输入和输出波形是怎样的？2.什么是接收机的灵敏度？接收机的灵敏度指接受弱信号的能力。
