【模电经典回顾系列】系列1 桥式整流电路分析

桥式整流电路的工作原理简述1. 什么是桥式整流电路？嘿，朋友们，今天我们来聊聊桥式整流电路。

这听起来可能有点复杂，但放心，咱们把它说得简单明了！首先，什么是整流电路呢？它就是把交流电（AC）转变成直流电（DC）的电路。

想象一下，你在晚上回家，发现手机没电了，急得像热锅上的蚂蚁。

这时候你需要的就是直流电，才能把手机充上电，对吧？而桥式整流电路就像你的“救星”，能把你家插座里的交流电变成你所需要的直流电。

2. 桥式整流电路的构成2.1 整流桥的构造桥式整流电路可不是一个简单的电线和电池，它里面有几个关键角色。

首先是四个二极管，别看它们个头小，作用可大着呢！这四个二极管排成一个“桥”的形状，正好可以把交流电的正负半周期都利用起来。

简单来说，这就像四个好兄弟，轮流出马，把电流引导到正确的方向。

2.2 工作原理那么，这些二极管是怎么工作的呢？当交流电进入整流电路时，电流会有两个半周期。

正半周期的时候，两个二极管“开门”欢迎电流，另两个“关门”在一旁休息；到了负半周期，情况刚好相反，另外两个二极管“开门”进来，前两个“关门”去喝茶。

这样一来，整流电路就能把电流不断地引导成一个方向，让你轻松得到稳定的直流电。

3. 优点和应用3.1 桥式整流的优势说到桥式整流电路的优点，哎呀，那可真是说不完！首先，它比其他整流方式更高效，因为它能利用交流电的全部周期，不浪费一丝电流。

其次，它输出的直流电波形比较平滑，这样你用电器的时候，就不会出现电压波动的情况，像坐过山车一样刺激。

3.2 生活中的应用而且，桥式整流电路可不是只存在于实验室里，它在我们生活中可是无处不在。

比如说，手机充电器、电脑电源，甚至是家里的小电器，基本都离不开它。

想象一下，你每天都在用的电器，居然有一个这么聪明的电路在背后默默工作，真是太酷了吧！所以，今后你再给手机充电的时候，可别忘了这位“无名英雄”。

4. 结束语总之，桥式整流电路虽然名字听起来很高大上，但它的工作原理其实就是这么简单易懂。

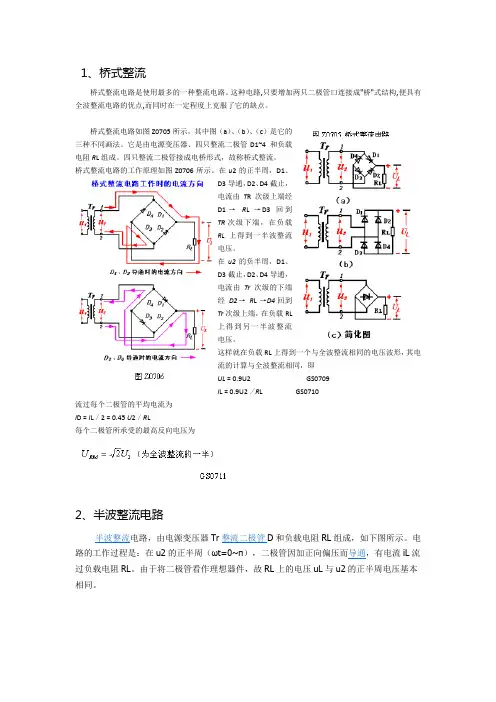

1、桥式整流桥式整流电路是使用最多的一种整流电路。

这种电路,只要增加两只二极管口连接成"桥"式结构,便具有全波整流电路的优点,而同时在一定程度上克服了它的缺点。

桥式整流电路如图Z0705所示，其中图（a）、（b）、（c）是它的三种不同画法。

它是由电源变压器、四只整流二极管D1~4 和负载电阻R L组成。

四只整流二极管接成电桥形式，故称桥式整流。

桥式整流电路的工作原理如图Z0706所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由T R次级上端经D1→R L →D3回到TR次级下端，在负载RL上得到一半波整流电压。

在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→R L→D4回到Tr次级上端，在负载RL上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2 GS0709I L = 0.9U2／R L GS0710流过每个二极管的平均电流为I D= I L／2 = 0.45 U2／R L每个二极管所承受的最高反向电压为2、半波整流电路半波整流电路，由电源变压器Tr整流二极管D和负载电阻RL组成，如下图所示。

电路的工作过程是：在u2的正半周（ωt=0~π），二极管因加正向偏压而导通，有电流iL流过负载电阻RL。

由于将二极管看作理想器件，故RL上的电压uL与u2的正半周电压基本相同。

市电（交流电网）变为稳定的直流电需经过变压、整流、滤波和稳压四个过程。

利用二极管的单向导电性，将大小和方向都随时间变化的工频交流电变换成单方向的脉动直流电的过程称为整流。

有时将变压器、整流电路和滤波电路一起统称为整流器。

（1）正半周u2瞬时极性a(+)，b(-)，VD正偏导通，二极管和负载上有电流流过。

若向压降UF忽略不计，则uo=u2。

（2）负半周u2瞬时极性a(-)，b(+)，VD反偏截止，IF≈0，uD=u2。

电路分析一之桥式整流电路桥式整流电路二极管的模型 1.理想模型所谓理想模型,是指在正向偏置时,其管压降为零,相当于开关的闭合。

当反向偏置时,其电流为零,阻抗为无穷,相当于开关的断开。

具有这种理想特性的二极管也叫做理想二极管。

在实际电路中,当电源电压远大于二极管的管压降时,利用此模型分析是可行的。

2.恒压降模型所谓恒压降模型,是指二极管在正向导通时,其管压降为恒定值,且不随电流而变化。

硅管的管压降为0.7V,锗管的管压降为 0.3V。

只有当二极管的电流 Id 大于等于 1mA 时才是正确的。

在实际电路中,此模型的应用非常广泛。

稳压二极管: 稳压二极管在工作时应反接,并串入一只电阻。

电阻的作用一是起限流作用,以保护稳压管;其次是当输入电压或负载电流变化时,通过该电阻上电压降的变化,取出误差信号以调节稳压管的工作电流,从而起到稳压作用。

最简单的稳压电路由稳压二极管组成如图所示。

从稳压二极管的特性可知，若能使稳压管始终工作在它的稳压区内，则 VO.基本稳定在 Vz 左右。

当电网电压升高时，若要保持输出电压不变，则电阻器R 上的压降应增大，即流过R 的电流增大。

这增大的电流由稳压二极管容纳，它的工作点将由 b 点移到 C 点，由特性曲线可知此时Vo≈Vz 基本保持不变。

若稳压二级管稳压电路负载电阻变小时，要保持输出电压不变，负载电流要变大。

由于 VI 保持不变，则流过电阻 R 的电流不变。

此时负载需要增大的电流由稳压管调节出来，它的工作点将由 b 点移到 a 点。

所以，稳压管可认为是利用调节流过自身的电流大小（端电压基本不变）来满足负载电流的改变，并和限流电阻R 配合将电流的变化转化为电压的变化以适应电网电压的变化。

稳压二极管电路稳压存在问题：电网电压不变时，负载电流的变化范围就是 IZ 的调节范围（几十 mA），这就限制了负载电流 I0 的变化范围。

怎样才能扩大 IO 的变化范围。

桥式整流电路原理桥式整流电路如图 1 所示，图中 B 为电源变压器，它的作用是将交流电网电压 e1 变成整流电路要求的交流电压，RL 是要求直流供电的负载电阻，四只整流二极管 D1～D4 接成电桥的形式，故有桥式整流电路之称。

关于桥式整流电路原理桥式整流电路是一种将交流电转换为直流电的电路，其原理如下：
1.桥式整流电路的基本结构
桥式整流电路主要由四个二极管和两个电容组成。

四个二极管分别连接在交流电源的两端，形成一座“桥”。

两个电容分别连接在桥的两端，用于储存电能并平滑输出直流电。

2.工作原理
当交流电源正半周时，电流通过二极管D1和D2流向负载，同时电容C1和C2充电。

当交流电源负半周时，电流通过二极管D3和D4流向负载，同时电容C1和C2放电。

由于四个二极管的交替导通，使得负载上得到的电流是连续的直流电。

3.整流效果
桥式整流电路可以将正负半周的交流电转换为单向的直流电，实现整流效果。

输出电压的极性可以通过改变二极管的连接方式来改变。

4.滤波效果
在桥式整流电路中，两个电容C1和C2起到了滤波的作用。

它们可以储存电能，并平滑输出直流电，使输出电压更加稳定。

电容的选择应考虑其耐压值和容量，以适应不同的应用需求。

5.应用领域
桥式整流电路因其简单、可靠、高效等优点被广泛应用于各种电子设备中，如电源、充电器、电子仪器等。

同时，它也是各种电力电子设备中的重要组成部分，如变频器、逆变器等。

综上所述，桥式整流电路的原理是通过四个二极管的交替导通和电容的滤波作用，将正负半周的交流电转换为单向的直流电，实现整流效果。

其优点在于简单、可靠、高效等，被广泛应用于各种电子设备和电力电子设备中。

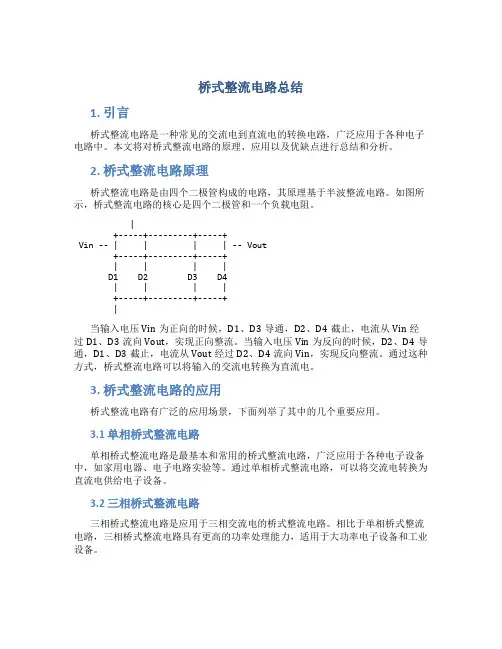

桥式整流电路总结1. 引言桥式整流电路是一种常见的交流电到直流电的转换电路，广泛应用于各种电子电路中。

本文将对桥式整流电路的原理、应用以及优缺点进行总结和分析。

2. 桥式整流电路原理桥式整流电路是由四个二极管构成的电路，其原理基于半波整流电路。

如图所示，桥式整流电路的核心是四个二极管和一个负载电阻。

|+-----+---------+-----+Vin -- | | | | -- Vout+-----+---------+-----+| | | |D1 D2 D3 D4| | | |+-----+---------+-----+|当输入电压Vin为正向的时候，D1、D3导通，D2、D4截止，电流从Vin经过D1、D3流向Vout，实现正向整流。

当输入电压Vin为反向的时候，D2、D4导通，D1、D3截止，电流从Vout经过D2、D4流向Vin，实现反向整流。

通过这种方式，桥式整流电路可以将输入的交流电转换为直流电。

3. 桥式整流电路的应用桥式整流电路有广泛的应用场景，下面列举了其中的几个重要应用。

3.1 单相桥式整流电路单相桥式整流电路是最基本和常用的桥式整流电路，广泛应用于各种电子设备中，如家用电器、电子电路实验等。

通过单相桥式整流电路，可以将交流电转换为直流电供给电子设备。

3.2 三相桥式整流电路三相桥式整流电路是应用于三相交流电的桥式整流电路。

相比于单相桥式整流电路，三相桥式整流电路具有更高的功率处理能力，适用于大功率电子设备和工业设备。

3.3 电动机驱动电源桥式整流电路可以作为电动机驱动电源的核心组成部分，将交流电转换为直流电供给电动机。

这种应用方式能够有效控制电动机的转速和转向，广泛应用于各种电动机驱动系统中。

4. 桥式整流电路的优缺点4.1 优点•桥式整流电路具有较高的效率，能够将输入的交流电转换为直流电。

•结构简单，仅由四个二极管构成，成本低廉。

•适用于各种功率要求的电子设备，可用于低功率电源和高功率电源。

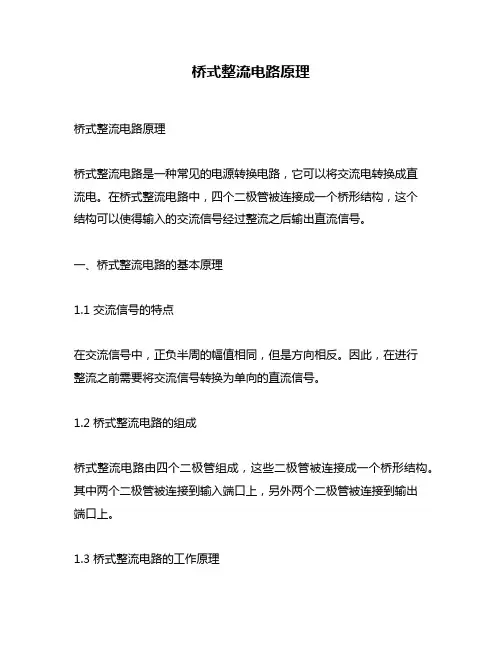

桥式整流电路原理桥式整流电路原理桥式整流电路是一种常见的电源转换电路，它可以将交流电转换成直流电。

在桥式整流电路中，四个二极管被连接成一个桥形结构，这个结构可以使得输入的交流信号经过整流之后输出直流信号。

一、桥式整流电路的基本原理1.1 交流信号的特点在交流信号中，正负半周的幅值相同，但是方向相反。

因此，在进行整流之前需要将交流信号转换为单向的直流信号。

1.2 桥式整流电路的组成桥式整流电路由四个二极管组成，这些二极管被连接成一个桥形结构。

其中两个二极管被连接到输入端口上，另外两个二极管被连接到输出端口上。

1.3 桥式整流电路的工作原理当输入端口接收到正半周期的信号时，D1和D3会导通，而D2和D4则会截止。

这时候输出端口上会输出一个正向脉冲。

当输入端口接收到负半周期的信号时，D2和D4会导通，而D1和D3则会截止。

这时候输出端口上会输出一个反向脉冲。

通过这种方式，桥式整流电路可以将交流信号转换为单向的直流信号。

二、桥式整流电路的特点2.1 高效性由于桥式整流电路中四个二极管都能够进行导通，因此它比单相半波整流电路和单相全波整流电路具有更高的效率。

2.2 稳定性桥式整流电路中的四个二极管被连接成一个桥形结构，因此它比其他类型的整流电路更加稳定。

2.3 适用范围广桥式整流电路可以适用于各种不同的应用场景，例如家庭用品、工业设备、汽车等。

三、桥式整流电路的应用3.1 家庭用品在家庭用品中，如充电器、小型变压器等设备中均采用了桥式整流电路。

3.2 工业设备在工业设备中，如机床控制系统、数控系统等设备中均采用了桥式整流电路。

3.3 汽车在汽车中，如发动机控制系统、车载音响系统等设备中均采用了桥式整流电路。

总结：综上所述，桥式整流电路是一种常见的电源转换电路，它可以将交流电转换成直流电。

桥式整流电路由四个二极管组成，这些二极管被连接成一个桥形结构。

通过桥式整流电路的工作原理，交流信号可以被转换为单向的直流信号。

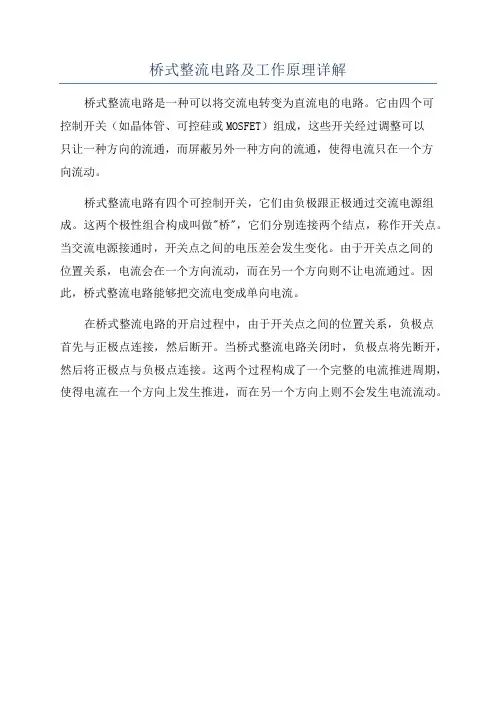

桥式整流电路及工作原理详解
桥式整流电路是一种可以将交流电转变为直流电的电路。

它由四个可
控制开关（如晶体管、可控硅或MOSFET）组成，这些开关经过调整可以
只让一种方向的流通，而屏蔽另外一种方向的流通，使得电流只在一个方
向流动。

桥式整流电路有四个可控制开关，它们由负极跟正极通过交流电源组成。

这两个极性组合构成叫做"桥"，它们分别连接两个结点，称作开关点。

当交流电源接通时，开关点之间的电压差会发生变化。

由于开关点之间的
位置关系，电流会在一个方向流动，而在另一个方向则不让电流通过。

因此，桥式整流电路能够把交流电变成单向电流。

在桥式整流电路的开启过程中，由于开关点之间的位置关系，负极点
首先与正极点连接，然后断开。

当桥式整流电路关闭时，负极点将先断开，然后将正极点与负极点连接。

这两个过程构成了一个完整的电流推进周期，使得电流在一个方向上发生推进，而在另一个方向上则不会发生电流流动。

桥式整流电路原理图解
图1
桥式整流电路，也可认为它是全波整流电路的一种，变压器绕组按图1方法接四只二极管。

D 1 ～ D 4 为四只相同的整流二极管，接成电桥形式，故称桥式整流电路。

利用二极管的导引作用，使在负半周时也能把次级输出引向负载。

具体接法如图所示，从图中可以看到，在正半周时由D1、D2导引电流自上而下通过RL，负半周时由D3、D4导引电流也是自上而下通过 RL ，从而实现了全波整流。

在这种结构中，若输出同样的直流电压，变压器次级绕组与全波整流相比则只须一半绕组即可，但若要输出同样大小的电流，则绕组的线径要相应加粗。

至于脉动，和前面讲的全波整流电路完全相同。

由于整流电路的输出电压都含有较大的脉动成分。

为了尽量压低脉动成分，另一方面还要尽量保留直流成分，使输出电压接近理想的直流，这种措施就是滤波。

滤波通常是利用电容或电感的能量存储作用
来实现的。

在本实验电路中采用的是电容滤波，即在负载电阻RL上并联一个滤波电容C，电路如图2，滤波后的波形如下图。

全波整流滤波波形
图2半波整流滤波波形。

定义：桥式电路是,在一个有各种元器件(如:四个电阻或是四个二极管)组成的四边形电路中,其中对角的为一对输入端,而另外一对角为一输出端的电路就是一桥式电路.当为电阻时它可以提高精度,当为二极管时它用于整流.等等.桥式整流后的波形和整流前比：就是把横轴下侧的向上翻转而已，如下图中绿色波形即为整流前的波形，兰色为整流后的波形……1．工作原理单相桥式整流电路是工程上最常用的单相整流电路，如图6.2.3所示。

图6.2.3 单相桥式整流电路整流电路在工作时，电路中的四只二极管都是作为开关运用，根据图6.2.3的电路图可知：当正半周时，二极管D1、D3导通（D2、D4截止），在负载电阻上得到正弦波的正半周；当负半周时，二极管D2、D4导通（D1、D3截止），在负载电阻上得到正弦波的负半周。

在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。

单相桥式整流电路的电流与电压波形见图6.2.4。

2．参数计算根据图6.2.4可知，输出电压是单相脉动电压，通常用它的平均值与直流电压等效。

其输出平均电压为（6.2.4）图6.2.4 单相桥式整流电路的电流与电压波形流过负载的平均电流为（6.2.5）流过二极管的平均电流为（6.2.6）二极管所承受的最大反向电压（6.2.7）流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析，此时谐波分量中的二次谐波幅度最大。

脉动系数S 定义为二次谐波的幅值与平均值的比值。

单相桥式整流电路1.工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，其电路如图10.1.2所示。

图10.1.2单相桥式整流电路（a）整流电路(b)波形图在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。

根据图10.1.2(a)的电路图可知：当正半周时二极管D1、D3导通，在负载电阻上得到正弦波的正半周。

当负半周时二极管D2、D4导通，在负载电阻上得到正弦波的负半周。

桥式整流电路分析学过模电的人应当对于桥式整流都应当不生疏，在我学模电的时候对于桥式整流电路印象最深刻的就是它的四个。

在我们的日常设计中，桥式整流电路也是基本上必不行少的，由于桥式整流器对输入正弦波的利用效率比半波整流高一倍。

桥式整流是沟通电转换成直流电的第一个步骤。

今日就让我们重温下当时的桥式整流电路：桥式整流电路的工作原理如下：输入u2为正半周时，对D1、D3加正向电压，Dl、D3导通;对D2、D4加反向电压，D2、D4截止。

电路中构成u2、D1、Rfz 、D3通电回路，在Rfz 上形成上正下负的半波整流电压;输入电压u2为负半周时，对D2、D4加正向电压，D2、D4导通;对D1、D3加反向电压，D1、D3截止。

电路中构成u2、D2、Rfz 、D4通电回路，同样在Rfz 上形成上正下负的另外半波的整流电压。

如此重复下去，结果在Rfz 上便得到全波整流电压。

其波形图和全波整流波形图是一样的。

从图还不难看出，桥式电路中每只二极管承受的反向电压等于次级电压的最大值，比全波整流电路小一半。

桥式整流是对二极管半波整流的一种改进。

分析1：电源滤波的过程分析：电源滤波是在负载RL两端并联一只较大容量的器。

因为电容两端电压不能突变，因而负载两端的电压也不会突变，使输出电压得以平滑，达到滤波的目的。

波形形成过程：输出端接负载RL时，当电源供电时，向负载提供的同时也向电容C充电，充电时光常数为τ充=(Ri∥RLC)≈RiC,普通Ri 〈〈RL,忽视Ri压降的影响，电容上电压将随u2快速升高，当ωt=ωt1时，有u2=u0,此后u2低于u0，全部二极管截止，这时电容C通过RL放电，放电时光常数为RLC，放电时光慢，u0变幻平缓。

当ωt=第1页共2页。

mos管桥式整流电路【实用版】目录1.MOS 管桥式整流电路概述2.MOS 管桥式整流电路的工作原理3.MOS 管桥式整流电路的优缺点4.MOS 管桥式整流电路的应用领域正文一、MOS 管桥式整流电路概述MOS 管桥式整流电路，是一种基于 MOSFET（金属 - 氧化物 - 半导体场效应晶体管）技术的整流电路，具有电路简单、工作可靠、效率高等优点。

在现代电子技术中，MOS 管桥式整流电路被广泛应用于各种电子设备和系统中，如电源、变频器、逆变器等。

二、MOS 管桥式整流电路的工作原理MOS 管桥式整流电路主要由四个 MOSFET 管组成，分为两个桥臂，分别是 A1、A2 和 B1、B2。

当输入交流电压为正半周期时，A1 和 B2 导通，A2 和 B1 截止；当输入交流电压为负半周期时，A2 和 B1 导通，A1 和 B2 截止。

这样，在输入交流电压的作用下，MOS 管桥式整流电路的输出端将得到一个脉动的直流电压。

三、MOS 管桥式整流电路的优缺点1.优点：（1）电路简单：MOS 管桥式整流电路结构简单，只有四个元件，便于设计与制作。

（2）工作可靠：MOSFET 管具有较高的输入阻抗和较低的输出阻抗，能够承受较大的电流和电压应力。

（3）效率高：MOSFET 管的开关速度较快，损耗较小，因此整流电路的工作效率较高。

2.缺点：（1）体积较大：由于 MOSFET 管的结构特点，其体积和重量相对较大，不利于微型化和轻型化。

（2）驱动电路复杂：MOSFET 管需要驱动电路来控制其开关状态，增加了系统的复杂性。

四、MOS 管桥式整流电路的应用领域MOS 管桥式整流电路广泛应用于以下领域：（1）电源系统：MOS 管桥式整流电路可用于计算机、通信设备、家电等电子设备的直流电源系统。

（2）变频器和逆变器：MOS 管桥式整流电路可作为变频器和逆变器的核心部件，实现交流电机的调速和直流电机的反转等功能。

简述桥式整流电路的工作原理(一)桥式整流电路的工作原理引言桥式整流电路是电子电路中常见的一个电源变换电路，它可以将交流电转换为直流电。

本文将从浅入深，逐步解释桥式整流电路的工作原理及相关原理。

1. 什么是桥式整流电路桥式整流电路是一种由四个二极管组成的电路，可以将交流电转换为直流电。

它的基本结构如下：V_in|R_Load|++--| |--AC --|--| Diode Bridge|----| |--++2. 桥式整流电路的工作原理桥式整流电路利用四个二极管构成一个桥网络，使得交流信号可以被有效地转换为直流信号。

2.1 正半周期当输入电压为正半周期时，二极管D1和D3导通，而D2和D4截止。

此时，电流通过D1和D3流向负载电阻R_Load，从而形成一个闭合回路。

电流通过负载电阻R_Load，产生正向电压。

2.2 负半周期当输入电压为负半周期时，二极管D2和D4导通，而D1和D3截止。

此时，电流通过D2和D4流向负载电阻R_Load，同样形成一个闭合回路。

电流通过负载电阻R_Load，产生反向电压。

2.3 交流电转直流电由于交流电的频率很高，在每个周期内，正半周期和负半周期会交替出现。

这样，桥式整流电路就能将交流电转换为直流电。

而且，桥式整流电路的输出电压波形更平滑，波峰与波谷之间的差异更小。

3. 桥式整流电路的应用桥式整流电路在电子设备中有广泛的应用，特别是在电源变换电路中。

它可以将交流电转换为直流电，供给电子设备所需的直流电源。

总结桥式整流电路是利用四个二极管构成的桥网络，将交流电转换为直流电。

通过正半周期和负半周期的交替导通，桥式整流电路能够产生平滑的直流输出电压。

它在电子设备中应用广泛，为设备提供稳定可靠的直流电源。

希望本文对读者对桥式整流电路的工作原理有一定的了解和认识。

以上内容是基于理论知识，需要进一步实践和学习。

4. 桥式整流电路的特点桥式整流电路具有以下几个特点：4.1 高效率相比于其他整流电路，桥式整流电路具有更高的效率。
