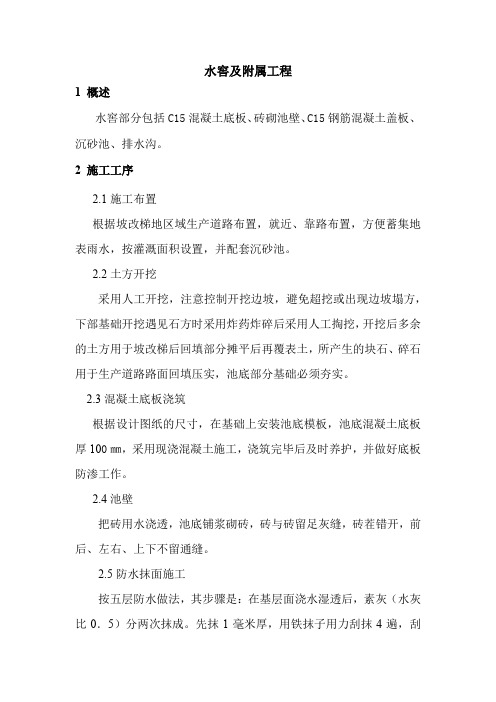

水窖及附属工程1 概述水窖部分包括C15混凝土底板、砖砌池壁、C15钢筋混凝土盖板、沉砂池、排水沟。

2 施工工序2.1施工布置根据坡改梯地区域生产道路布置，就近、靠路布置，方便蓄集地表雨水，按灌溉面积设置，并配套沉砂池。

2.2土方开挖采用人工开挖，注意控制开挖边坡，避免超挖或出现边坡塌方，下部基础开挖遇见石方时采用炸药炸碎后采用人工掏挖，开挖后多余的土方用于坡改梯后回填部分摊平后再覆表土，所产生的块石、碎石用于生产道路路面回填压实，池底部分基础必须夯实。

2.3混凝土底板浇筑根据设计图纸的尺寸，在基础上安装池底模板，池底混凝土底板厚100㎜，采用现浇混凝土施工，浇筑完毕后及时养护，并做好底板防渗工作。

2.4池壁把砖用水浇透，池底铺浆砌砖，砖与砖留足灰缝，砖茬错开，前后、左右、上下不留通缝。

2.5防水抹面施工按五层防水做法，其步骤是：在基层面浇水湿透后，素灰（水灰比0．5）分两次抹成。

先抹1毫米厚，用铁抹子用力刮抹4遍，刮抹均匀，使素灰填实基层的孔隙，与基层牢固结合，随即再抹1毫米厚找平，找平要保证素灰厚度均匀，不能听到抹子碰基层的声音。

在素灰初凝前用板刷蘸水按顺序均匀水平涂刷抹成毛纹，以堵塞和填平毛细孔道，增加不透水性。

第二层抹水泥沙浆（用1：2．5水泥沙浆，水灰比0．4）5毫米厚，在素灰层初凝期间即抹水泥沙浆层，要轻轻抹压，以免破坏素灰层，但也要使水泥沙浆层中的沙粒压入素灰层，压入深度约为素灰层厚度的1／4，使两层能牢固地粘结在一起。

在水泥沙浆初凝前，用扫帚将沙浆表面顺序向一个方向轻轻扫出横向条纹，不准另行加水，也不能往返扫。

在实际施工中，横向条纹比纵向和斜向条纹粘结牢固、施工方便。

第三层抹素灰层（水灰比0．37）厚2毫米。

待第二层水泥沙浆凝固并具有一定强度后，适当浇水湿润沙浆面，即可进行抹素灰层，操作方法同第一层。

如果水泥沙浆在硬化过程中析出游离氢氧化钙形成白色薄膜时，需用马莲根刷洗干净，再进行第三层操作。

沉砂池的设计及不同池型的选择沉砂池的设计及不同池型的选择一、引言沉砂池是水处理系统中非常重要的一环，它的设计和选择将直接影响到水处理的效果和成本。

本文将介绍沉砂池的设计原则和不同池型的选择，并分析各种池型的优缺点，为读者提供参考和指导。

二、沉砂池的设计原则1. 水力原理沉砂池通过水流的冲击力将悬浮颗粒物沉淀到池底。

因此，设计时需要考虑水流的速度、流量和方向。

一般来说，水流速度过大会带走悬浮颗粒，速度过小会导致污染物不能沉淀。

2. 池型选择沉砂池的池型可以分为矩形池、圆形池、斜板池等。

不同的池型适用于不同的水处理需求。

矩形池适用于处理大量水流，具有较大的处理能力；圆形池适用于处理小量水流，能够提供较好的沉淀效果；斜板池通过斜面的作用将悬浮物沉淀下来，适用于处理粘稠污水。

3. 定容和定渣高度要根据实际需求确定沉砂池的容积和渣高。

容积过大会造成不必要的资源浪费，容积过小则无法满足处理要求。

渣高是指池底上沉淀层的厚度，如果渣高过大会增加清理工作的难度和成本。

4. 设备选型沉砂池通常配备泥水分离设备、搅拌装置等附属设备。

在选择时要考虑设备的性能、稳定性和维护成本。

三、不同池型的选择及优缺点分析1. 矩形池矩形池适用于大型工业水处理系统，其优点是容量大、处理能力强。

同时，由于池底较大，污泥沉淀面积也相对较大，沉砂效果好。

但是，矩形池所需占地面积较大，造价较高。

2. 圆形池圆形池适用于小型污水处理厂和生活污水处理厂，其优点是结构简单、占地面积小、施工方便。

圆形池的污泥沉淀效果较好，同时排水的水力性能也较好。

然而，圆形池的处理能力较小，只适用于处理小量水流。

3. 斜板池斜板池适用于处理粘稠污水，例如油污水处理和工业废水处理。

其优点是能够通过斜面的作用将悬浮物沉淀下来，处理效果较好。

然而，斜板池的设计和施工要求较高，成本也相对较高。

四、案例分析为了更好地展示沉砂池的设计原则和池型选择的重要性，接下来我们将分析一个实际案例。

砂池的设计与选用沉砂池有平流式、竖流式、曝气式和旋流式四种形式。

1.平流式:平面为长方形,采用机械刮砂。

因构造简单,除砂效果较好,加之除砂设备国产化率高, 已成为我国建成城市污水厂沉砂池的主要池型;2.竖流式:平面为圆形或方形, 水由设在池中心的进水管自上而下进入池内,管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升水流方向与沉砂方向相反。

由于除砂效果差,运行管理不便,因而在国内外城市污水厂极少采用;3.曝气式:曝气沉砂池与平流式沉砂池一样也是平面呈长方形,只是在平流沉砂池的侧墙上设置一排空气扩散器,使污水产生横向流动,形成螺旋形的旋转状态。

曝气沉砂池可以克服"平流沉砂池中沉砂夹杂15%有机物,使沉砂后续处理难度增加"的缺点。

除砂效率高, 有机物与砂分离效果好。

大有取平流式沉砂池之势;4.旋流式:也称涡流沉砂池,一般设计为圆形,池中心设有1 台可调速的旋转浆板,进水渠道在圆池的切向位置,出水渠道对应圆池中心,中心旋转浆板下设有砂斗。

它可以通过合理地调节旋转浆板的转速,可以有效地去除其它形式沉砂池难于去除的细砂(0.1mm 以下的砂粒)。

其具有占地小、除砂效率高等特点,并且在国外得到广泛应用, 但是这种池型及其除砂设备均为国外专利,其关键设备为国外产品,因此,涡流式沉砂池在国内的普及为时尚早。

沉砂池的形式,按池内水流方向的不同,可分为平流式、竖流式和旋流式三种; 按池型可分为平流式沉砂池、竖流式沉砂池、曝气沉砂池和旋流沉砂池。

平流式沉砂池是常用的池型,污水在池内沿水平方向流动,具有构造简单,截流无机颗粒效果较好的优点;竖流式沉砂池是污水自上而下由中心管进入池内,无机物颗粒重力沉于池底,处理效果一般较差。

曝气沉砂池是在池的一侧通入空气,使污水沿池旋转前进,从而产生与主流垂直的横向恒速环流。

其优点是,通过调节曝气量,可以控制污水的旋流速度,使除砂效率较稳定,受流量变化影响小,同时还对污水起到预曝气作用。

沉砂池施工措施计划一、施工方案根据水池的设计和实际地形地貌，施工前做好施工测量工作，以线路中心线为界进行施工。

采用挖掘机开挖基础，预留30cm人工清基，保持基坑原状土不受扰动；当基坑有水时，及时用水泵抽水，保持基槽干燥。

池底及池壁的钢筋制作采用集中加工，现场安装；池底、池壁混凝土严格按照设计配合比现拌现用，随时抽样；泥斗混凝土严格按照设计配合比现拌现用。

二、原材料1石料(1)、石料应强韧、密实、坚固与耐久，质地适当细致，色泽均匀，无风化剥落和裂纹及结构缺陷，足设计要求。

(2)、石料不得含有防碍砂浆的正常粘结或有损于外露面外观的污泥、油质或其他有害物质。

(3)片石的厚度不应小于150 mm (卵形和薄片者不得使用)。

镶面石料应选择尺寸稍大并具有较平整表面，且应稍加粗凿。

在角隅处使用较大石料，大致粗凿方正。

(4)块石应大致方正，上下面大致平行。

石料厚度200~ 300 mm,石料宽度及长度应分别为石料厚度的1〜1.5倍和1.5〜3倍。

石料的尖锐边角应凿去。

所有垂直于外露面的镶面石的表面，其凹陷深度不得大于20m。

角隅石或墩尖端的镶面石，根据需要应修凿至所需形状。

2、砂浆砂浆强度等级应符合设计要求和监理工程师要求。

砂浆强度等级系指70.7mmx 70.7rnX 70.7tam标准立方体试件，在温度20C士3C、相对湿度不小于90%中养生28 天，经抗压试验所得的极限抗压强度值，以Mpa 表示。

砂浆中砂宜用中砂或粗砂，砂的最大粒径，当用于砌筑片石时，不宜大于5伽；当用于砌筑块石、粗料石时，不宜大于 2.5 mmo3、其它主材采用质量检验合格的砂子、石子、水泥和钢材。

三、主要工序施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。

按照设计图纸测量沉砂池的位置、方向、长度的位置和高程。

（二）、基础开挖开挖时严格控制平面位置、断面尺寸和标高，严禁扰动基底。

土质基坑开挖采用挖掘机开挖，人工配合，预留30cm厚人工清基，弃土石、材料及机具堆放设置在距坑顶边缘 1.0〜2.0m外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。

沉砂池1.1.功能描述沉砂池的作用是从废水中分离相对密度2.65.粒径0.2mm以上的无机颗粒。

它一般设在污水处理站前端, 作为预处理的一部分, 以保护水泵和管道免受磨损, 缩小污泥处理构筑物容积, 提高污泥有机组分的含率, 提高污泥作为肥料的价值。

沉砂池一般分为平流式沉砂池、曝气沉砂池、旋流沉砂池。

平流式沉砂池是常用的沉砂池形式, 具有构造简单、处理效果好、工作稳定的优点。

但沉砂中夹杂一些有机物, 易于腐化散发臭味, 难于处置, 并且对有机物包裹的砂粒处理效果不好。

1.2.曝气沉砂池中曝气的作用是使颗粒之间产生摩擦, 将包裹在颗粒表面的有机物除掉, 产生洁净的沉砂, 提高颗粒的去除效率；同时通过调节曝气量还可以控制污水的旋流速度, 维持稳定的除砂效率, 且对污水还有预曝气作用。

1.3.旋流沉砂池利用机械设备控制污水的流态和流速, 加速砂粒的沉淀, 具有沉砂粒径小、效果好、占地省等优点。

1.4.设计要点1.4.1. 平流沉砂池设计参数: Q ——水量(m3/h)；C0 ——进水SS浓度（mg/L）；C e ——出水SS浓度（mg/L）；（1）池容Ve(m3)选取沉砂池水力停留时间（HRT）, 一般为20-30min；则:60HRTQKV ze ⋅⋅=HV A e = 式中: Kz ——为水量变化系数, 一般取1～2；H ——为沉砂池的有效高度, 一般取1～1.5m ；选取沉砂池的长宽比, L:B 根据经验值一般选取3～6, 则B L B A ⋅=⋅=)6~3()6~3(2设置沉砂池为n 格, 一般取2-3格, 则: 一格的宽度nB b =（2）沉砂斗设计沉砂斗的设计容积以2d 的储砂量设计, 砂斗的坡度为550沉砂斗容积V(m 3))100()0(224ηρ-⨯-⨯⨯⨯⨯=Ce C Q K V z 式中: Q ——废水日平均水量, m3/hC 0 ——进水SS 浓度（mg/L ）C e ——出水SS 浓度（mg/L ）ρ ——沉砂容重, 一般取1500Kg/m3η ——沉砂的含水率, 一般可取60%综上即可确定沉砂池的规格:材质 钢筋混凝土或砖混数量 1座（n 格）停留时间 HRT超高 0.5m尺寸 L×B×(H+0.5) m（3）配备设备A.刮泥机刮泥机的选取: 尺寸一般依据沉砂池的池宽B和池深h而定；刮泥机的行走速度为0.6-1.2m/min之间, 材质一般为桁架结构为碳钢+防腐, 接水部分为不锈钢。

本科毕业设计（论文）5万m3／d 秦皇岛海港区污水处理厂的工艺设计摘要随着经济的不断发展，城市规模的扩大，水环境污染的问题日渐突出。

水环境的污染影响人类的身体健康，制约了经济建设的进一步发展。

因此近年来我国兴建了大量的污水处理厂，对于消除水体污染，改善环境起到了积极作用。

秦皇岛市污水处理厂设计污水日处理能力为50000m3，属于小型污水处理厂。

本设计采用三沟式氧化沟法处理城市污水，其特点是工艺流程简单，构筑物少；处理效果稳定，出水水质好；污泥产生量少，污泥的性质稳定。

设计中对污水处理工艺和污泥处理方案进行了选择论证；对污水、污泥处理构筑物进行了工艺设计计算；对废水处理厂进行了平面、高程布置，并绘制了平面布置图、高程图。

关键词：城市污水，氧化沟法，污水处理AbstractAs the economy develops constantly, the size of cities expands, the peoblem of water pollution increasingly obviously. The pollution of water environment affects the human health and hampers the further development of economic construction. So in recent years our country constructs a large number of sewage treatment plants. It has played a positive role for eliminating the water pollution and improving the environment.The designed daily capacity of the city sewage treatment plant in QinHuangdao City is 50,000 m3. It is a small-sized sewage treatment plant. This design uses three-ditch oxidation ditch to treat urban sewage. The characters：simple process,less structures; stable effect, good water quality; less sludge, stable sludge nature. In the design, we demonstrate the wastewater treatment technology and sludge treatment programmers selectively; made a technology design of sludge treatment structures; layout the plane and elevation of the wastewater treatment plant; draw the layout map, elevation map.Key words: Municipal wastewater, Oxidation ditch, Sewage treatment目录摘要IAbstract II第1章绪论 11.1 课题背景 11.1.1 城市污水处理厂背景11.1.2 城市概况 21.1.3 自然条件 3第2章工艺选择 42.1 废水水质 42.2 工艺方案分析 52.3 工艺比较 52.3.1氧化沟法 52.3.2 SBR法82.4 工艺确定92.5 工艺流程122.6 厂址选择122.6.1 选择原则12第3章污水处理工艺设计计算143.1 中格栅 (14)3.2 污水提升泵 (16)3.3 细格栅 (16)3.4 曝气沉砂池 (17)3.4.1 曝气沉砂池池体积算173.4.2 沉砂斗计算 (18)3.5 配水井 (19)3.6氧化沟 (20)3.6.1 硝化区容积的计算203.6.2 反硝化区容积的计算213.6.3 沉淀区容积计算213.6.4 氧化沟的尺寸223.6.5 需氧量计算223.6.6 校核223.6.7 供氧量计算233.7 接触池233.7.1 二氧化氯消毒剂的设计计算233.7.2 接触池的设计计算243.8 泵的选型243.9 储泥池的计算253.10 污泥重力浓缩池253.10.1 氧化沟每日排放的剩余污泥量253.10.2 浓缩池的直径253.11 污泥脱水间的计算 263.11.1 参数选取263.11.2 设计计算273.12 本章小结27第4章污水处理厂总体布置294.1 污水处理厂的平面布置294.1.1 平面布置的一般原则和要求294.1.2 构筑物的平面布置304.2 污水厂的高程布置304.2.1 高程布置一般原则和要求304.2.2 高程的计算314.3 本章小结33结论33致谢37附录1 38附录2 44附录3 49第1章绪论1.1 课题背景1.1.1 城市污水处理厂背景城市污水、生活污水、生产污水或经过工业企业局部处理的后的生产污水，往往都排入城市排水系统，故把生活污水和生产污水的混合污水做城市污水。

沉沙池截洪沟的浆砌石施工方法沉沙池、截洪沟浆砌石采用M7.5水泥砂浆MU30毛石, 截洪沟内侧用水泥砂浆抹面，厚度20MMo尽可能选用较大的和表面较平的毛石砌筑。

砌筑浆砌石时，要分层错缝砌筑, 砂浆水灰比必须符合要求，并填塞饱满。

施工前要做好地面排水，保持基坑干燥，浆砌石墙躺出地面后，基坑必须及时回填夯实，浆砌石墙外侧填土必须夯实，回填土宜选择透水性较强的填料。

一、材料选用1.石料a）石料标号必须符合图纸规定，应采用石质色泽均匀，结构密实，不易风化，无裂纹的硬质石料。

b）片石：厚度应不小于15cm,卵形和薄片者不得使用，用作镶面的片石，应选择表面较平整，尺寸较大者，并加以修整。

片石标号不应小于25Mpa。

c）块石：其形状应大致方正，上下面大致平整，厚度不小于20cm,宽度约为厚度的1.0〜1.5倍，长度约为厚度的1.5〜3.0倍。

用作镶面的块石，应由外露面四周向内稍加修凿。

块石标号不应小于25Mpa od）粗料石：要求外形方正，成六面体，厚度不小于20cm, 宽度为厚度的1.0—1.5倍，长度约为厚度的2.5〜4倍, 表面凹陷深度不大于2cmo用作镶面的粗料石，丁石长度应比相邻顺石宽度至少大15 cm,修凿面每10cm 长度须有鑒路约4〜5条，侧面修凿面应与外露面垂直（或略小于90度）。

正而凹陷深度不应超过1.5cm。

粗料石标号应不小于30Mpa o镶面粗料石的外露面如带细凿边缘时，细凿边缘的宽度应为3〜5cm。

e）拱石：拱石应立纹破料，岩层面应与拱轴线垂直，各排拱石沿拱圈内弧的厚度应一致。

粗料石拱石，当拱圈曲线半径较大时，可制成矩型；曲线半径较小时，拱圈上下砌缝宽度相差超过30%时，宜制成楔形。

其具体尺寸应符合下列规定：最小厚度不应小于20cm；高度应为最小厚度的1.2〜2.0倍；长度应为最小厚度的2.5〜1.0倍。

2.砂浆a）砌筑用砂浆的标号为M7.5o砂浆标号为7.07X7.07X7.07cm3试件标准养护28天的抗压强度（单位为Mpa）。

砖砌蓄水池施工方案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】砖砌蓄水池施工方案砖砌蓄水池，在节水灌溉和人畜饮水困难的山区农村中发挥着重要作用。

其施工步骤如下：1．放线尺寸的确定放线直径按圆形水池内净直径加两个池壁厚度再加底板两边伸出长度。

底板每边伸出长度一般为12～20厘米。

开挖深度：池净深加底板厚度。

池净深为米，底板厚15厘米，2．砌筑材料要求砖选用页岩砖，砂浆采用水泥砂浆。

3、混凝土工程⑴混凝土宜连续浇筑完成，施工时，采用干硬性混凝土，以防止混凝土流淌，每浇筑完，表面原浆抹平。

⑵用插入式振捣器应快插慢拔，插入点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实，移动间距不大于振捣棒作用半径的倍，振捣上一层时，应插入下层5cm，以消除两层间的接缝。

平板振捣器的移动间距，应保证振捣器的平板覆盖振捣的边缘。

⑶混凝土浇筑完毕，外露表面应适时覆盖撒水养护。

4．砌筑为确保砌筑质量，首先要把好材料的进场关，对进场的各种规格砌块要有检验合格证，并要认真检查其外观质量，看是否有缺棱掉角、裂缝等现象，并取样试验是否达到设计要求。

砌筑砂浆配合比经试配确定，砂浆应随拌随用，严禁使用过夜的砂浆。

砌体施工前，先将基础面或楼面按标高找平，按图纸放出第一皮砌体的轴线、边线和门窗洞口线，立好皮数杆，每层砌筑从转角处或定位砌块处开始，砌一皮，校一皮，皮皮拉线，检查控制砌块标高和墙面平整度。

砌筑时做到横平竖直，砂浆饱满，接搓可靠，勾缝严密。

5．防水抹面的施工操作按五层防水做法，其步骤是：在基层面浇水湿透后，素灰（水灰比0．5～0．6）分两次抹成。

先抹1毫米厚，用铁抹子用力刮抹4～6遍，刮抹均匀，使素灰填实基层的孔隙，与基层牢固结合，随即再抹1毫米厚找平，找平要保证素灰厚度均匀，不能听到抹子碰基层的声音。

在素灰初凝前用板刷蘸水按顺序均匀水平涂刷抹成毛纹，以堵塞和填平毛细孔道，增加不透水性。

砖砌沉砂池施工方案与技术措施1、施工测量：按固定坐标及标高，用经纬仪和水准仪进行测算、图示位置和标高，定轴线控制桩、高程桩，并测设临时水准点，临时水准点和轴线控制桩的设置，便于观测，一定要牢固，并采取保护措施。

2、基坑开挖：边坡坡度按硬塑粘性土类，放坡系数为1：0.75计算，现根据现场实际情况，基底周围需设一条临时小明沟（离垫层500mm外）。

再设临时抽水井中一个，以防下雨时损坏基底土质，挖基底土方时，根据反铲性能，可次挖到设计标高以上200mm，以后用人工挖除至设计标高，若遇有地下水，根据排水条件和场地情况挖至地下水位以上，待排除地下水后再挖至预定标高。

3、验槽根据图纸要求，不同土质情况有不同的地基处理，在开挖基坑时，及时会同设计、监理方确认土质情况，并对基础形式作业决定。

基坑底高程的允许偏差为±20mm。

4、施工排水施工排水采用明沟排水，设排水井用清水泵抽水，排至场地排水系统，排水沟终止使用后用砂石将排水沟、井填实。

5、基础垫层槽底或模板内清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护清理：在地基或基土上清除淤泥和杂物，并应有防水和排水措施。

对于干燥土应用水润湿，表面不得留有积水。

混凝土拌制：后台要认真按混凝土的配合比投料：每盘投料顺序为石子→水泥→砂子（掺合料）→水（外加剂）。

严格控制用水量，搅拌要均匀，最短时间不少于90s。

混凝土的浇筑：采用小推车运输人工摊铺平板振动器振捣，振捣器的移动间距，应能保证振动器的平板覆盖已振捣的边缘，且捣密实。

混凝土不能连续浇筑时，一般超过2h，应按施工缝处理。

混凝土振捣密实后，按事先做好的控制标高桩找平，表面应用木抹子搓平。

混凝土的养护：混凝土浇筑完毕后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态。

养护期一般不少于7昼夜。

6、水池壁砌筑施工(A)砖砌体施工工艺流程：抄平放线→摆砖样→墙体砌筑→轴线引测、标高控制。

(B)砖砌体施工要点：1)在开始砌筑前，弹出墙体砌筑边线，依次吊线砌筑。
