消防联动控制逻辑关系表

火灾自动报警系统联动控制逻辑关系表本工程有地下车库,消防泵房位于地下车库内供1、2号楼共同使用。

这里我就发了一号的了，二号楼不发了。

1#办公综合楼地下室的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1# 2#办公综合楼地下室的正压送风阀、启动1# 2#办公综合楼位于顶层的正压送风机、启动1#办公综合楼地下室的排烟风机；1#办公综合楼地下室的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一报警：动作：1#办公综合楼电梯迫降、切除地下室的非消防电源、动作地下室及一层的警铃、消防广1#办公综合楼一层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启1#办公综合楼一、二层及地下室的正压送风阀、启动位于顶层的正压送风机；动作：1#办公综合楼电梯迫降、切除一层的非消防电源、动作地下室及一、二层警铃、消防广播；1#办公综合楼2-10层的任意一只烟感探测器、或一只温感探测器、或一只手动报警按钮报警：动作：开启报警楼层及上下层的正压送风阀、启动位于11层的正压送风机，其中2~6层门禁解除，常开防火门关闭，其他楼层无门禁与常开防火门。

1#办公综合楼2-10层同层的任意两只烟感探测器、或两只温感探测器、或两只手动报警按钮、或一只烟感探测器与一只手动报警按钮、或一只温感探测器与一只手动报警按钮报警：动作：1#办公综合楼电梯迫降、切除火灾楼层的非消防电源、动作火灾楼层及上下层的警铃、消防广播；1#办公综合楼地下室、1-10层的任意一个消火栓按钮报警直接启动1#办公综合楼的消防水泵。

1#办公综合楼喷淋系统压力开关报警直接启动1#办公综合楼的喷淋水泵。

消防值班室也可以远程手动启动上述设备。

联动为了在火灾发生时能够达到自防自救的目的,现代化的建筑中设置有多种消防设施，例如:能够在早期发现火灾的火灾自动报警系统，能够尽快驱散烟雾，给人们一个逃生环境的防排烟系统和正压送风系统,能够协助人们扑灭初起火灾的水灭火系统，它包括消火栓系统、自动喷淋灭火系统和水喷雾系统等，以及最常用最便捷的灭火器材—灭火器，还有设置在重点保护的房间或区域的固定灭火系统（气体、泡沫、干粉等灭火系统），为防止火灾和烟雾扩散的防火门、防火卷帘、水幕和挡烟垂壁,在火灾时紧急运送消防队员和由他们救助的人员的消防电梯，火灾时在照明电源被切断的情况下，照亮周围环境和引导逃生方向的应急照明和疏散指示，除此之外，还设有指导人们有秩序地疏散的火灾应急广播系统,能够及时了解火灾区域情况的消防专用电话,及求助社会力量的119报警电话，等等.根据建筑物的性质、火灾危险性、疏散和扑救难度等，选择设置了上述部分或全部消防设施。

然而，要使这些消防设施真正能够在火灾发生时最大限度地发挥其效能，真正达到自防自救的目的，就要使它们在火灾发生的各个阶段准确地动作，这就是我们经常说的消防联动。

在多年的消防工作实践中,笔者发现有不少的消防工作者，包括消防设计人员、消防监理人员、消防监督人员及消防施工人员，甚至消防设备生产厂家的技术人员,在消防工程的设计、施工、调试、验收的各个环节上对消防联动还存在着许多模糊的认识和混乱的概念，有必要提出来予以澄清,以利于我们今后的工作。

一、不恰当的联动时间.我们都知道,火灾的发生发展是有其固有的特征和规律的，一般民用建筑内发生的大都是A 类(固体可燃物）火灾，而这类火灾的发生都是先产生大量的烟，随着燃烧的加剧，而后产生大量的热。

所以国家在制订标准时就明确地规定了在火灾报警后，消防控制设备对防烟、排烟设施进行联动，即：⒈停止有关部位的空送风，关闭电动防火阀，并接收其反馈信号；⒉启动有关部位的防烟和排烟风机、排烟阀等，并接收其反馈信号；⒊控制挡烟垂壁等防烟设施。

消防联动逻辑关系1、消火栓系统：消火栓手动报警按钮动作→消防泵启动信号（或故障信号，指消防泵故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动消防泵→消防泵启动信号（或故障信号，指消防泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动消防泵分为采用多线制直接启动消防泵和通过报警联动控制器手动启动消防泵输出模块（控制模块）两种方式，具体方式视设计而定。

2、自动喷水灭火系统：自动喷水灭火系统的联动关系如下：水流批示器动作信号"与"压力开关动作信号→启动喷淋泵。

水流指示器动作→向消防控制室反馈信号（报警联动控制器显示水流批示器动作信号）。

压力开关动作→向消防控制室反馈信号（报警联动控制器显示压力开关动作信号）。

喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

消防控制室手动启动喷淋泵→喷淋泵启动信号（或故障信号，指喷淋泵电源故障）反馈到消防控制室（在报警控制器或联动控制器显示）。

手动启动喷淋泵分为采用多线制直接启动喷淋泵和通过报警联动控制器手动启动喷淋泵输出模块（控制模块）两种方式，具体方式视设计而定。

3、防排烟系统：机械正压送风系统的联动关系如下：探测器报警信号;或"手动报警按钮报警信号→打开正压送风口→正压送风口打开信号→启动正压送风机。

正压送风口的开启数量可按照下列要求设置：（1）防烟楼梯间的正压送风口的开启应使整个楼梯间全部开启，使整个楼梯间形成均匀的正压；（2）前室内的正压送风口的开启应按照人员疏散顺序开启，即开启报警层和报警层下下两层的正压送风口。

信号返回要求：1）消防控制室（报警控制器或联动控制器）显示正压送风口开启状态；2）消防控制室手动启动正压送风机分为采用多线制直接启动和通过报警联动控制器手动启动正压送风机输出模块（控制模块）两种方式，具体方式视设计而定。

排烟系统的联动逻辑关系：排烟分区内的探测器报警信号"或"排烟分区内的手动报警按钮报警信号→启动该排烟分区的排烟口（打开）→排烟口打开信号启动排烟风机（或启动排烟风机高速）。

消防报警系统各分系统控制逻辑关系说明消防自动报警分系统的联动控制关系消防自动报警分系统的联动关系，其主要有以下内容：一、水灭火系统：消火栓按钮动作时，系统可自动/手动启动、停止消火栓泵。

水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。

二、防排烟系统：当系统确认发生火灾后，立即开启着火层及其上、下层的正压送风阀（口），同时自动打开顶层相应正压送风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全。

在各层走廊、地下室及无窗房间设有常闭防火排烟阀（口），火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟阀温度达到280摄氏度时，阀门关闭，联动排烟风机亦同时关闭。

三、火灾事故广播系统当系统确认发生火灾后，可自动切断背景音乐广播，或在消防值班室控制柜上手动控制，接通着火层及其上、下层的扬声器进行紧急广播，指导楼内人员疏散。

四、电梯迫降系统：当系统确认发生火灾后，系统立即迫降所有电梯至首层，并自动切断客、民梯的电源，仅保留消防电梯供消防人员使用。

五、防火卷帘门控制：当防火通道上的卷帘门两边的感烟探测器报警时，系统控制卷帘门下降到距地面1.8米处，挡烟并让人员疏散，当卷帘门两边的感温探测器报警时，则系统控制卷帘门下降到地面，已完成防火区的分隔。

卷帘门两边还设有卷帘门控制升降的按钮，并设有保持延时（1-30秒可调）后卷帘门自动放下的功能。

六、其它联动控制：当确认发生火灾时，系统会手动/自动将着火层及上、下层的声光报警器启动，提醒楼内人员及时疏散，并有消防值班室手动/自动切断着火层及其上、下层的非消防电源，点亮应急照明系统。

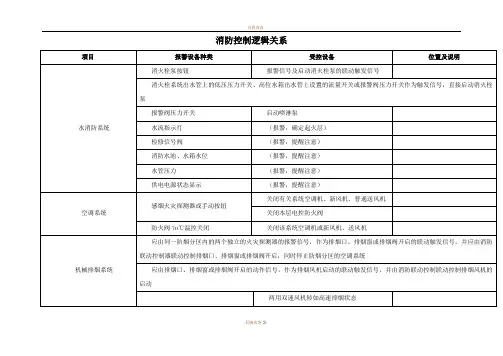

消防各分系统联动控制逻辑关系表。
