顶管施工泥浆置换注浆安全技术交底讲课教案

一、交底对象注浆班组全体成员二、交底目的为确保注浆施工安全，提高施工质量，降低安全事故发生率，特进行本次安全技术交底。

三、交底内容1. 安全生产责任制（1）明确注浆班组各级人员的安全责任，落实安全生产责任制。

（2）加强班组内部安全管理，确保各项工作安全、有序进行。

2. 安全操作规程（1）严格遵守国家相关法律法规和行业标准，确保施工安全。

（2）认真执行注浆施工操作规程，确保施工质量。

（3）做好施工前的安全检查，发现问题及时整改。

3. 个人防护用品（1）注浆人员必须佩戴安全帽、防护眼镜、防尘口罩、防滑鞋等个人防护用品。

（2）高空作业人员必须佩戴安全带，确保作业安全。

4. 施工现场管理（1）施工现场应设置明显的警示标志，确保施工安全。

（2）施工区域应保持整洁，及时清理施工垃圾，防止安全事故发生。

（3）施工现场应设置安全通道，确保人员疏散通道畅通。

5. 设备安全（1）注浆设备必须符合国家相关标准，确保设备安全可靠。

（2）定期对注浆设备进行保养和维护，确保设备正常运行。

（3）设备操作人员必须熟悉设备性能，确保设备安全使用。

6. 电气安全（1）施工现场用电必须符合国家相关标准，确保用电安全。

（2）配电箱、开关箱应安装牢固，设置地点应平坦并高出地面。

（3）电气设备操作人员必须持证上岗，确保电气安全。

7. 防火、防爆（1）施工现场严禁吸烟、使用明火，防止火灾事故发生。

（2）加强施工现场防火、防爆措施，确保施工安全。

8. 应急处理（1）注浆班组应制定应急预案，确保在突发事件发生时能够迅速应对。

（2）定期进行应急演练，提高应对突发事件的能力。

四、交底要求1. 注浆班组全体成员必须认真学习本次安全技术交底内容，确保人人掌握。

2. 施工过程中，严格遵守安全操作规程，确保施工安全。

3. 班组内部应加强安全管理，及时发现并整改安全隐患。

五、交底时间年月日六、交底人注浆班组负责人七、接受人（签名）注浆班组全体成员。

一、交底对象全体参与顶管管道注浆施工的作业人员、管理人员及监督人员。

二、交底内容一、施工前准备1. 人员培训：所有参与施工人员必须经过专业培训，掌握注浆工艺、设备操作和安全知识，并取得相关操作证书。

2. 安全防护用品：所有人员必须正确佩戴安全帽、防护眼镜、防尘口罩、防滑鞋等防护用品。

3. 施工方案：施工前必须制定详细的施工方案，包括注浆材料、施工流程、安全措施等。

二、施工现场安全措施1. 现场布置：- 施工现场应设置明显的安全警示标志，包括禁止通行、高压危险、危险区域等。

- 施工区域应设置围挡，防止无关人员进入。

2. 电气安全：- 临时用电必须按照规范要求进行，电缆、电线必须整齐挂设，严禁拖地、浸水。

- 配电箱和开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。

3. 机械设备安全：- 各种机具按用电规范实行“一机、一闸、一漏、一箱”制，开关箱距机具位置的距离不大于3米。

- 倒水泥时要有防护面具，操作过程中注意压力表的变化，防止管道堵塞压力太高爆管伤人。

4. 环境安全：- 施工现场应有充足的照明，夜间施工时，应增设照明设备。

- 施工场地应有积水、淤泥等，作业时注意防滑跌。

三、注浆作业安全操作1. 压力控制：注浆为压力工作环境，在操作中注意眼睛的防护，必须佩戴防护眼镜。

- 压浆过程中注意安全，要求无关人员远离压浆接口处，防止压浆管爆裂伤人。

- 拆除压浆管时，要注意高压管中带压力的浆液射出，压浆口不要正对操作人员。

2. 操作规程：- 注浆前对各部位进行压水试验检查，确保连接完好，以免脱开伤人。

- 注浆时，禁止现场人员在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。

- 注浆开始时，要先开进浆阀，再关闭泄浆阀；注浆结束时，要先打开泄浆阀，再关闭进浆阀。

四、紧急情况处理1. 人员伤亡：发生人员伤亡事故时，立即停止施工，并拨打急救电话，同时保护好事故现场。

2. 设备故障：设备发生故障时，立即停止操作，切断电源，并通知专业人员处理。

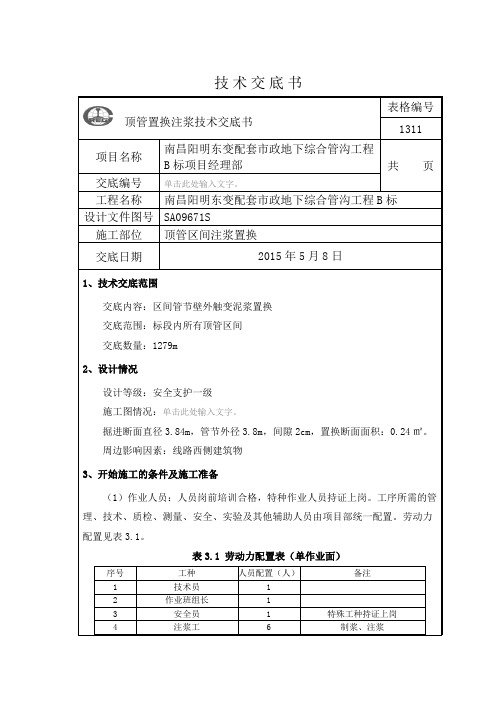

技术交底书顶管置换注浆技术交底书
（2）主要材料：主要材料见表3.2。

表3.2 主要材料数量表（单作业面）
序号 材料名称 规格型号 质量技术要求
单位 需用数量 备注 1 水泥 P.O425 t 100 2 堵塞 塑料 国标 个 1010 3 对丝 Dg25 国标 个 236 ４
注浆球阀
Dg25
国标
个
236
（3）主要机具：主要施工机具见表3.3。

表3.3 主要施工机具配置表（单作业面）
序号 名称 型号 数量 （套/台）
备注 １ 泥浆泵 BW-250 １ ２ 拌浆机
１ ３
存浆箱
2.5×1.5×1.5m
１
（4）作业条件：
管线路到位、人员到位、设备机具完好。

通风良好、照明满足施工要求。

4、施工进度指标要求
施工进度指标：60延米/日。

5、施工工艺
5.1采用地面拌浆洞内置换注浆
（1）置换注浆施工工艺流程见图5.1所示。

试验确定浆液的质量
不合格
注浆效果检查
调整配合比
拆除管路，文明施工
注浆 浆液拌制
安装注浆管 调试注浆设备
合格
安全技术交底书安全技术交底书。

建筑施工泥浆置换注浆安全技术交底资料
一、前言
本交底资料旨在提高现场作业人员对建筑施工泥浆置换注浆过程中的安全风险认识，帮助施工人员避免事故的发生，保障作业人员的人身安全。

二、施工现场安全措施
1.施工前，应指派专人负责泥浆置换注浆工作，明确工作职责和安全要求。

2.现场应设置必要的安全防护措施，如防护栏杆、安全带等，避免高处坠落事故的发生。

3.施工现场应符合施工规范和施工质量要求，切勿忽略细节问题，确保施工安全。

4.现场作业人员应穿戴符合要求的个人防护装备，如安全帽、
工作服、防滑鞋等。

5.现场工作人员应按照作业规程，执行各项作业步骤，避免因
个人原因引起的事故。

三、施工过程中的安全要点
1.泥浆置换注浆前，应对施工场地进行全面勘查，包括地质、
地形、基础等信息。

2.泥浆置换注浆的注入量应掌握好，避免泥浆注入过多或过少，导致建筑结构的损坏和事故的发生。

3.施工现场应保持通风良好，减少有害气体的浓度，避免对工
人的危害。

4.现场作业人员应按照作业要求，操作设备及施工工具，确保
设备和工具的正常运行以及施工质量。

四、事故处理
1.施工现场及时进行现场处理，并做好事故报告，通报施工管理部门及有关部门。

2.对发生的事故进行认真分析，找出事故原因和责任人，并及时采取措施，避免同类事故的再次发生。

以上是本次泥浆置换注浆安全技术交底的内容，希望施工人员认真遵守要求，确保施工期间人身安全和建筑工程的顺利进行。

顶管施工水泥浆置换注浆安全技术交底资
料
一、前言
本文档主要介绍顶管施工水泥浆置换注浆过程中的安全技术要
点和注意事项，以保障顶管施工的安全。

二、顶管施工水泥浆置换注浆过程中的安全技术要点
1. 检查施工区域
在进行顶管施工水泥浆置换注浆之前，应该认真检查施工区域，确保没有任何的安全隐患。

2. 检查设备
在进行顶管施工水泥浆置换注浆之前，应该认真检查设备是否
正常运转，并对设备进行保养维护，确保施工过程中设备的稳定性
和安全性。

3. 安全防护
在进行顶管施工水泥浆置换注浆之前，应该做好安全防护措施，如佩戴安全帽、手套、防尘口罩、安全鞋等，确保施工人员的安全。

4. 监测施工参数
在进行顶管施工水泥浆置换注浆之前，应该监测好施工过程中
的各项参数，如水泥浆的流量、压力、注入量等，保证施工过程中
的稳定性和安全性。

三、顶管施工水泥浆置换注浆过程中的注意事项
1. 确保水泥浆的质量
在进行顶管施工水泥浆置换注浆之前，应该认真检查水泥浆的
质量，如水泥浆的强度、粘度、粘聚力等，以保证注浆效果的好坏。

2. 控制注浆速度
在进行顶管施工水泥浆置换注浆之前，应该根据实际情况控制注浆速度，避免注入速度过快或过慢，影响注浆效果。

3. 定期清理管道
在进行顶管施工水泥浆置换注浆之前，应该定期清理管道，避免管道堵塞，影响注浆效果。

4. 做好温度控制
在进行顶管施工水泥浆置换注浆之前，应该做好温度控制，避免温度过高或过低，影响注浆效果。

四、结语
以上就是顶管施工水泥浆置换注浆过程中的安全技术要点和注意事项，希望能够帮助到顶管施工人员，保障顶管施工的安全和效果。

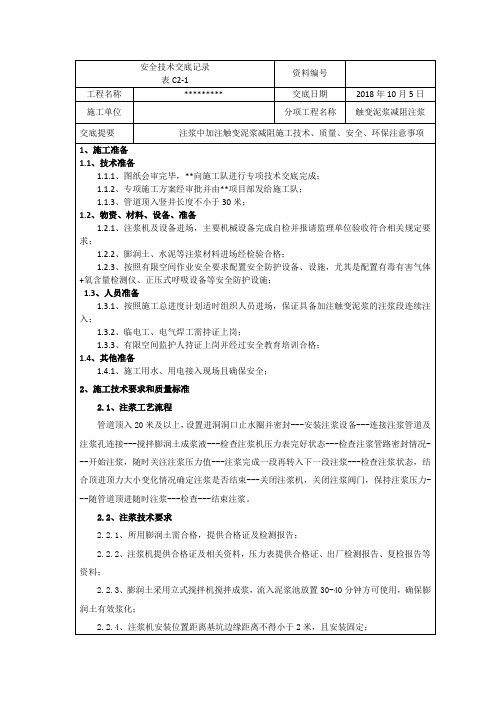

泥浆粘稠度适中为最佳；2.2.4、注浆机安装位置距离基坑边缘距离不得小于2米，且安装固定；2.2.5、注浆管由竖井井壁（角撑位置）进入竖井，再由管道侧边固定支架进入注浆孔位置，注浆孔为DN20，注浆孔采用变径单流阀与注浆管连接，其他非注浆管连接孔采用配套丝堵封堵严密；2.2.6、注浆应由管段一头向另一头连续注入；2.2.7、注浆压力控制在0.5-1.00MPa之间；2.2.8、注浆水泥浆：水=1:1（重量比）；2.2.9、注浆机最好选择双液注浆机，同时可以加注2个注浆孔进行注浆，一般操作方法如下：（1）、在起始段管道下方注浆孔安装注浆管，并设置单流阀，上方、侧方注浆孔采用不锈钢丝度缠绕生胶带一次性拧如（生胶带必须多缠绕几道，确保密封严密），每节管道注浆孔丝堵连接必须经过自检、互检、专检通过，并拍摄照片留存，做好封堵记录；（2）、注浆启动后，注浆面设专人看护，发现后一节管道上方注浆孔出现水泥浆液流出基本满足要求；（3）、接入注浆管注浆孔单流阀在注入水泥浆为固化前不得拆卸（单流阀不拆卸，注浆管可以移至下一注浆孔，但是需要再加单流阀），待水泥浆液固化后拆卸单流阀，再次拧入缠绕生胶带的不锈钢丝堵，控制拧紧力度；（4）、双线注浆可以单管注入，也可以双管同步注入，但是最终目标是背后注浆必须饱满，经过雷达检测无空隙为合格；3、安全注意事项3.1、人员安全管理3.1.1、人员进场实行实名制管理，登记造册，每天上班前签字；3.1.2、每天班前由安全员向作业层安全讲评；3.1.3、工人进场按照总包要求做好三级教育，考试、培训均有资料；3.1.4、进入竖井实行“挂牌制度”，所有进入竖井人员佩戴胸牌，进入竖井前将胸牌悬挂在竖井口“安全警示牌”上，人员出竖井拿走胸牌，换班人员依次操作；3.2、安全防护管理3.2.1、竖井防护栏杆以内不得有松动、松散、可移动物体及杂物，随时安排人员清理、拍照、记录；3.2.2、防护栏杆高度距离地面1.70m（距离防水围堰顶1.20m），设置三道水平栏杆，立杆间距不大于2.0m，栏杆内侧张挂绿色防尘网，入口处设置“安全警示牌”和“安全标语牌”；3.2.3、注浆施工吊运物体时，竖井内人员必须避险至安全地带，必要时在上部适当位置设置安全防护棚；配置信号工指挥吊车；3.2.4、吊运长度大于3m物料时必须在物料两端设置软绳作为下落时的导向轨迹控制，防止物料下落时碰撞人员或已安装完成的支撑；3.2.5、吊车支设位置应距离竖井边缘足够的安全距离，一般不得小于5m，吊车司机必须持有特种操作证，必须配置信号工和司索工，信号指挥采用对讲机；3.3、施工现场安全管理3.3.1、工人进入现场必须正确佩戴安全帽，将帽带系在下颚下；3.3.2、在没有防护设施的锁口梁上作业必须佩戴安全带并将安全带挂在上部可靠位置；3.3.3、注浆设备用电需设置符合现场临时用电规定的三级配电箱和线缆，由持有住建系统核发的电工操作；3.3.4、竖井内操作高度大于2米时需设置操作平台，操作人员须佩戴安全带，安全带须高挂抵用；3.3.5、注浆操作人员随时注意注浆开挖部位土体情况，发现坍塌、松动、涌水、涌砂现象立即报告项目部待处理；3.3.6、注浆机机配置稳压阀，气管完好无损，临时用电必须确保安全，确保一机一闸；3.3.7、掘进出来的土方用容器吊运出竖井，堆放至指定地点存放，并安排人员用防尘网苫盖严密；3.3.8、施工现场满足扬尘控要求；3.3.9、注浆作业前由项目部专人带上防护设备进洞监测洞内有毒有害气体及氧含量是否满足作业条件要求，经过检测合格，并在进入竖井公示牌上公示后，方准作业人员进入竖井；3.3.10、工人实行胸牌制度，工作井门口设置专人负责进入和出来人员登记签字，进入人员签字后将胸牌放在竖井入口出，出来签字后带走胸牌；3.3.11、每一个作业班配置有限空间作业看护人，负责本班作业人员的安全监护职能，监护人如因任何原因离开作业面需找一名同样具备有限空间监护人的资格的人员替班，并做好替班记录；3.3.12、竖井、注浆管道内配置通风设备时，采用大功率新风机送风，每小时送风量不小于规定风量，主要依据洞内氧含量确定，必须满足氧含量不得低于19.5；3.3.13、干燥竖井及管道内照明采用24V或32V低压照明系统，如竖井内、管道内有积水必须采用12V 低压安全电压照明，采用低压变压器配电箱，接入线缆，固定于管道侧面，采用绝缘方式固定；3.3.14、吊装管道、道轨等长向材料设备时，必须设置2个吊点，吊点距离才来设备端部长度不得小于500-600mm，且需要捆扎牢固；所使用吊带、钢丝绳必须无破顺，并定期检查吊具有无破损，不得带病吊装作业；3.3.15、没台吊车每个作业班必须配置信号工负责吊装指挥，使用对讲机严格按照“十不吊”原则指挥吊装作业；3.3.16、吊装长向材料、设备需要设置导向绳，便于被吊物按照设定轨迹下行和上行；3.3.17、吊运物件时，竖井下方人员必须躲避在角撑等安全位置，严禁被吊物下有人吊运；。

顶管注浆施工技术交底顶管注浆施工技术交底一、注浆事由芙蓉大道顶管穿越道路、原有管沟，防止道路沉陷和原有管沟渗漏引起管涌等安全隐患。

采用地面紧急高压旋喷注浆方式，封堵好地下水。

为防止路面进一步产生塌陷，我项目部组织人员和机俱对路面实行临时封堵并对悬空路面进行上铺钢板覆盖保护。

二、路面加固方式为确保下步顶管工作继续进行和路面行人及车辆安全，对路面以下采取顶管顶部和两侧填充注浆和路面顶高压旋喷桩注浆进行道路加固。

三、场地工程地质条件根据勘察报告，场地由第四系全新统人工填土层(Q4ml)和第四系上更新统冲洪积层（Q3al+pl）组成。

按地层沉积韵律从上至下分述为：2.1第四系全新统人工填土层(Q4ml)（1-1）杂填土：杂色，松散，稍湿，以粘性土为主，含大量砖瓦块、混凝土等建筑垃圾及生活垃圾，底部夹薄层素填土，局部位置含大体积混凝土块等建筑垃圾。

层厚0.50～3.50m，分布于整个场地。

（1-2）素填土：杂色,稍湿,以粘性土为主,含少许腐质物和植物根须。

层厚0.40～4.30m，普遍分布于整个场地。

2.2第四系上更新统统冲洪积层（Q3al+pl）（2）粘土：黄～黄褐色，硬塑，含少量的铁锰质氧化物及钙质结核，无摇震反应，稍有光泽，干强度高，韧性高，裂隙发育。

标准贯入试验击数平均值为17.40击。

普遍分布于整个场地。

层厚2.10～6.20m。

（3）粉质粘土：黄褐~褐色，可塑～硬塑，含少量的铁锰质氧化物及钙质结核，无摇震反应，稍有光泽，干强度中等，韧性中等。

局部分布。

层厚0.50～3.70m。

（4）粉土：黄色，湿，稍密，主要由长石、石英颗粒组成，含云母片，摇震反应中等，干强度低，韧性低，标准贯入试验击数平均值为5.4击。

普遍分布于整个场地，与卵石层交界处含薄层细砂。

层厚0.40～2.30m。

（5）细砂：黄～黄褐色，湿～饱和，稍密～密实，主要由长石、石英颗粒组成，含云母片及少量卵砾石，分布于卵石层顶板及呈透镜体状分布于卵石层中。

一、交底对象全体参与管道注浆施工的施工人员、管理人员、监理人员。

二、交底目的为确保管道注浆施工安全、高效、有序进行，预防安全事故发生，提高施工人员的安全意识和操作技能。

三、交底内容1. 施工现场安全注意事项（1）进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品，如安全帽、防护眼镜、防尘口罩、手套等。

（2）施工现场应设有明显的安全警示标志，如“高压危险”、“禁止烟火”等。

（3）施工现场应有充足的照明，夜间施工应使用安全电压。

（4）施工现场应保持整洁，物品摆放整齐有序，防止滑倒、绊倒等事故发生。

2. 临时用电安全（1）临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。

（2）电线电缆有破皮等缺陷必须进行包扎处理。

拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。

（3）配电箱和开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。

注意关闭电箱门，防止施工用水喷溅引发漏电事故。

3. 注浆设备操作安全（1）操作人员必须熟悉注浆设备的性能、结构和工作原理，并经过培训合格。

（2）注浆前应对设备进行检查，确保设备完好、安全。

（3）注浆过程中，注意观察压力表的变化，防止管道堵塞压力过高爆管伤人。

（4）倒水泥的作业人员要佩戴防尘口罩和浸塑手套。

4. 注浆作业安全（1）注浆后先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸管路/接头等作业。

（2）拆卸时注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。

（3）同步作业、交叉作业应提前互相联系协调，作业中经常性保持沟通，必要时一方应停止作业。

5. 施工现场环境安全（1）施工现场有积水和淤泥等，作业时注意防滑跌。

（2）做好现场的文明施工，物品摆放应整齐有序。

泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。

6. 应急措施（1）施工现场应配备必要的安全防护设施，如消防器材、急救箱等。
