恒电位仪1 恒电位仪概述PS-3F多路恒电位仪可应用于土壤、海水、淡水、化工介质中的金属构筑物或设备的外加电流阴极保护，主要应用于站场等区域性外加电流阴极保护，其技术性能指标先进，可靠性高，使用寿命长。
PS-3F多路恒电位仪为多路独立电流输出设备，每路输出电流可独立调节，不互相影响。
每路均可实现恒电位控制、恒电流控制，每路还有手动调节、通断电测试（通n秒、断m秒）的运行模式；仪器具有过流保护、防雷保护、抗交流干扰功能。
1.1主要技术指标4.1.1 环境条件●工作温度：－15℃～＋45℃；●储存环境温度：－40℃～＋55℃；●相对湿度：20％～90％RH；●大气压力：86KPa～106Kpa。
1.1.2使用电源：交流三相 AC380V±10％50Hz±5％。
1.1.3 安全要求●绝缘电阻：仪器的电源进线相对机壳的绝缘电阻不小于10MΩ。
●抗电强度：仪器的电源进线对机壳能承受1500V（有效值），50Hz的试验电压，历时1min不出现闪络和击穿。
1.1.4 仪器额定输出电压和输出电流每路输出电压的可调范围不窄于1%至额定输出电压；输出电流的可调范围不窄于1%至额定输出电流。
1.1.5软启动：每路都具有软启动功能；开机时，输出电流缓漫增加，直至达到预控值，无冲击电流现象。
1.1.6 纹波系数：仪器每路工作在额定输出状态时，其负载纹波系数不大于10％。
1.1.7 运行模式仪器每路都具有手动调节运行模式、恒电位运行模式、恒电流运行模式。
1.1.7.1 手动调节运行模式：手动连续可调。
1.1.7.2 恒电位运行模式：●恒电位控制范围：可在0mV～－3000mV范围内连续可调。
●恒电位精度：小于5mV。
●电源输入特性：电网电压在±10％范围内变化，保护电位值的变化小于5mV。
●保护电位漂移：仪器在额定状态下连续工作24h，保护电位值变化不大于5mV。
●负载特性：当负载变化时（最小值不小于1/3RdN），保护电位值的变化小于5mV，R dN为额定负载电阻。
恒电位仪具体操作介绍江苏省天然气有限公司培训资料江苏省天然气有限公司-培训资料项目：恒电位仪现场培训执行：电仪班编写日期：2021.11.30江苏省天然气有限公司培训资料一、现场讲解内容1. 恒电位仪的开机步骤。
2. 恒电位仪的切换步骤。
3. 恒电位仪的关机步骤。
4. 恒电位仪管地电位异常的处理。
二、基本原理：恒电位仪基本工作原理当仪器处于“自动”工作状态时，给定信号（控制信号）和经阻抗变换器隔离后的参比信号一起送入比较放大器，经高精度、高稳定性的比较放大器比较放大，输出误差控制信号，将此信号送入移相触发器，移相触发器根据该信号的大小，自动调节脉冲的移相时间，通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角，改变输出电压、电流的大小，使保护电位等于设定的给定电位，从而实现恒电位保护。
3. 运行状态的转换原理当仪器工作在恒电位状态而因参比失效或其它故障致使仪器不能实现恒电位控制时，经一定时间延迟后，仪器确认采集到的信号实属恒电位失控的误差信号，就将自动转换为恒电流工作状态。
恒电流给定信号和经阻抗变换后输出电流取样信号一起送入比较放大器，比较放大器输出误差控制信号通过移相触发器调整可控硅的导通角的大小使仪器的输出电流恒定在预先设定的电流值上。
三、技术指标：1. PS-1LC恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：60～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V等规格，输出电压在额定输出电压的1 %～100％范围内可调。
输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1 %～100%范围内可调。
江苏省天然气有限公司培训资料恒电位范围：－300mV～－3000mV 恒电位精度：优于±5mV 恒电流精度：优于±2%误差报警：±30mV～±100mV之间抗50Hz干扰：≤AC30V电源：单相AC220±10% 50Hz±5 2. PC-1B 恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：86～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V，输出电压的可调范围不窄于1%额定输出电压。

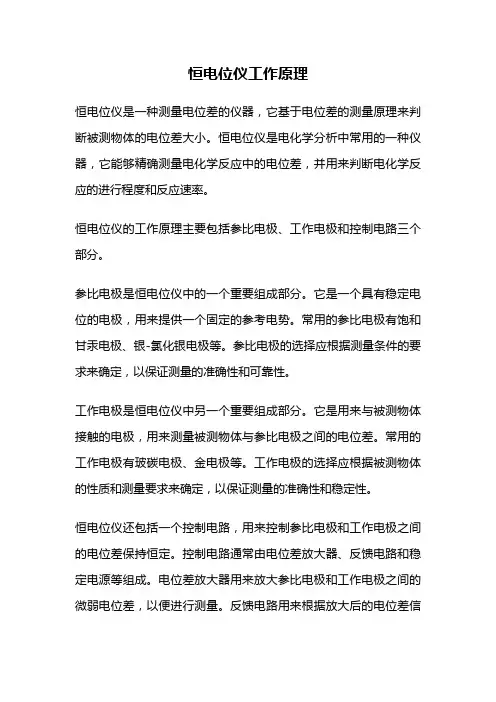

恒电位仪工作原理恒电位仪是一种测量电位差的仪器，它基于电位差的测量原理来判断被测物体的电位差大小。
恒电位仪是电化学分析中常用的一种仪器，它能够精确测量电化学反应中的电位差，并用来判断电化学反应的进行程度和反应速率。
恒电位仪的工作原理主要包括参比电极、工作电极和控制电路三个部分。
参比电极是恒电位仪中的一个重要组成部分。
它是一个具有稳定电位的电极，用来提供一个固定的参考电势。
常用的参比电极有饱和甘汞电极、银-氯化银电极等。
参比电极的选择应根据测量条件的要求来确定，以保证测量的准确性和可靠性。
工作电极是恒电位仪中另一个重要组成部分。
它是用来与被测物体接触的电极，用来测量被测物体与参比电极之间的电位差。
常用的工作电极有玻碳电极、金电极等。
工作电极的选择应根据被测物体的性质和测量要求来确定，以保证测量的准确性和稳定性。
恒电位仪还包括一个控制电路，用来控制参比电极和工作电极之间的电位差保持恒定。
控制电路通常由电位差放大器、反馈电路和稳定电源等组成。
电位差放大器用来放大参比电极和工作电极之间的微弱电位差，以便进行测量。
反馈电路用来根据放大后的电位差信号来调节电源输出的电压，使工作电极与参比电极之间的电位差保持恒定。
恒电位仪的工作过程是这样的：首先，将参比电极和工作电极分别与被测物体接触，测量电路开始工作。
然后，控制电路根据被测物体的电位差信号来调节电源输出的电压，使工作电极与参比电极之间的电位差保持恒定。
最后，根据电位差信号的大小，可以判断被测物体的电位差大小，进而推断出被测物体的性质和特性。
恒电位仪的工作原理基于电位差的测量原理，利用参比电极和工作电极之间的电位差来判断被测物体的电位差大小。
通过控制电路的调节，使工作电极与参比电极之间的电位差保持恒定，可以实现精确的电位差测量。
恒电位仪在电化学分析中具有重要应用，可以用于测量电化学反应的电位差，以判断反应的进行程度和反应速率。

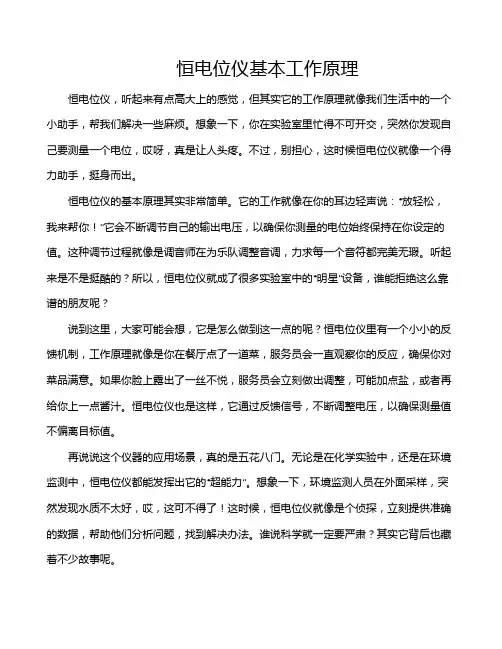

恒电位仪基本工作原理恒电位仪，听起来有点高大上的感觉，但其实它的工作原理就像我们生活中的一个小助手，帮我们解决一些麻烦。
想象一下，你在实验室里忙得不可开交，突然你发现自己要测量一个电位，哎呀，真是让人头疼。
不过，别担心，这时候恒电位仪就像一个得力助手，挺身而出。
恒电位仪的基本原理其实非常简单。
它的工作就像在你的耳边轻声说：“放轻松，我来帮你！”它会不断调节自己的输出电压，以确保你测量的电位始终保持在你设定的值。
这种调节过程就像是调音师在为乐队调整音调，力求每一个音符都完美无瑕。
听起来是不是挺酷的？所以，恒电位仪就成了很多实验室中的“明星”设备，谁能拒绝这么靠谱的朋友呢？说到这里，大家可能会想，它是怎么做到这一点的呢？恒电位仪里有一个小小的反馈机制，工作原理就像是你在餐厅点了一道菜，服务员会一直观察你的反应，确保你对菜品满意。
如果你脸上露出了一丝不悦，服务员会立刻做出调整，可能加点盐，或者再给你上一点酱汁。
恒电位仪也是这样，它通过反馈信号，不断调整电压，以确保测量值不偏离目标值。
再说说这个仪器的应用场景，真的是五花八门。
无论是在化学实验中，还是在环境监测中，恒电位仪都能发挥出它的“超能力”。
想象一下，环境监测人员在外面采样，突然发现水质不太好，哎，这可不得了！这时候，恒电位仪就像是个侦探，立刻提供准确的数据，帮助他们分析问题，找到解决办法。
谁说科学就一定要严肃？其实它背后也藏着不少故事呢。
再聊聊它的使用技巧，当然要知道如何和这个小家伙相处才能发挥它的最大效能。
比如，在使用前，你得确保所有的连接都稳妥，就像一个人穿鞋子，要确保鞋带系得牢固，这样才能跑得快，走得稳。
在测量的时候，尽量保持环境的稳定，避免干扰，就像我们在家里吃饭，最好关掉电视，才能专心享受美食。
这样，恒电位仪才能把它的优势发挥得淋漓尽致。
说到这里，很多人可能会觉得恒电位仪好像有点难以接近，其实不然。
只要多加练习，掌握了基本的操作，就能轻松驾驭它。
恒电位仪的原理介绍恒电位仪工作原理每天到阴保间察看设备运行情形，记录恒电位仪的输出电流、输出电压、给定电位（给定电位本工程确定为—1.50v）、测量电位。
设备运行正常时，定期通过测试桩测量管道保护电位，并做好记录，如发觉管道保护电位值正于—850mv时，应通知专业人员。
随时察看设备有无异常。
如设备显现设备显现故障或异常现象如：噪音增大；输出显现较大摇摆；箱体温度超过75℃或嗅到设备过热引起的异味，应适时关闭该设备。
恒电位仪应连续不间断运行，在设备自动状态显现故障时，可切换到手动状态运行。
设备显现故障时，应由电气专业维护和修理人员检修。
恒电位仪整体说是一个负反馈放大——输出系统，与被保护物（如埋地管道）构成闭环调整，通过参比电极测量通电点电位；作为取样信号与掌控信号进行比较，实现掌控并调整极化电流输出，使通电点电位得以保持在设定的掌控电位上。
恒电位仪工作原理：恒电位仪中的整流器电压表的作用是对管道的给定电位进行调整。
实际测量的管地电位跟参比电位进行对比可以发觉有一个电位差，这个电位差可以通过磁饱和的电抗器对整流器的变压器输出经行电抗压器输出。
管地电位跟参比电位相比会发觉有一个电压差，这个电压差可以掌控整流器变压器的输出，是通过磁饱和电压器来进行掌控的。
假如管地电位发生参比电极向正向偏移，就会发生保护电流的加添，假如显现想负向偏移就会显现阴极保护电流的削减。
几个并联进行的装置发生相应的时候，时间是可以调整的，可以防止发生感应的震荡。
注意事项：（1）使用本仪器前，请认真阅读使用说明书请认真检查电源电压，是否符合本仪器的工作电压。
（2）显示的是参比电极相对于讨论电极的电位，其符号与电化学中习用的“讨论电极相对于参比电极”的电位符号相反。
（3）电流量程（2）的选择，在数字电流表（4）显示不溢出的前提下，尽可能用较小量程满度显示，以提高测量精度。
测量极化电流时，电流量程应从大量程向小量程更改。
实施恒电流极化试验的给定电流时，电流量程应从小量程更改，避开大电流输入电解池和干扰讨论电极工作。
恒电位仪整体上是一个负反馈放大输出系统，与被保护对象形成闭环调节。
用参比电极测量上电点电位，并与控制信号对比作为采样信号来控制和调整极化电流输出，使上电点电位保持在设定的控制电位。
恒电位仪本身是整流器的一个支路，具有恒电位、恒电流功能。
恒电位是指参比电极反馈作为恒定标准来控制抛光机的输出。
恒电位仪的核心是比较放大器，比较放大器由带深度负反馈的差分放大器组成。
一般采用性能优良的集成运放作为输入。
它的输入是控制和参比电路，输出是跟随放大器，控制移相，振荡等电路来产生触发脉冲。
极化电源由晶闸管整流电路组成，通过改变导通角来调节输出。
恒电位仪的接线并不复杂，一般由四根电缆组成，分别连接到输出阴极、输出阳极、零位阴极和参比电极。
所述输出阴极为恒电位仪输出的负极，与被保护对象的通电点相连。
所述输出阳极为恒电位器的正极，与辅助阳极相连。
零位阴极是仪器电路的接地端，连接被保护对象的上电点，参比电极，即采样信号输入端，连接在上电点附近的参比电极。
输出阴极和输出阳极电缆应有足够的截面积。
零位阴极和参比电极对电缆的截面积没有要求，只需要考虑足够的强度即可。
恒电位仪接线应采用铜线，远端应焊接。
基础工业用电可作为外加电流阴极保护系统恒电位仪的电源。
外加电流阴极保护系统中使用的电源类型有整流器、恒电位仪、太阳能电池、发电机、风力发电机等。
与其他外加电流供电系统相比，整流器更经济、操作方便。
恒电位仪工作原理
恒电位仪是一种用于测量电极电位的仪器，它可以帮助我们了解电极在不同条
件下的电位变化情况。
那么，恒电位仪是如何工作的呢？接下来，我们将详细介绍恒电位仪的工作原理。
首先，恒电位仪通过内置的电路系统，可以保持电极的电位恒定不变。
这是通
过反馈控制系统实现的，当电极电位发生变化时，恒电位仪会自动调节电流或电压，使得电极的电位保持在设定的数值范围内。
这样一来，我们就可以准确地测量电极在不同条件下的电位变化情况。
其次，恒电位仪还可以提供稳定的电源，以保证电极在测量过程中不受外部电
源波动的影响。
这对于一些对电位变化非常敏感的实验尤为重要，因为任何外部电源的波动都可能导致测量结果的误差。
恒电位仪通过内部的稳压电路，可以确保电极始终处于稳定的电位状态，从而保证测量结果的准确性。
此外，恒电位仪还可以提供实时的数据显示和记录功能，这对于实验过程中的
数据采集非常有帮助。
通过连接计算机或数据采集系统，恒电位仪可以将实时的电位数据传输到计算机上，并进行记录和分析。
这样一来，我们就可以直观地了解电极电位的变化情况，为后续的实验分析提供可靠的数据支持。
总的来说，恒电位仪通过内置的反馈控制系统、稳定的电源和实时数据记录功能，可以帮助我们准确地测量电极在不同条件下的电位变化情况。
它在电化学、生物学、环境科学等领域都有着广泛的应用，为科研工作者提供了强大的实验工具。
希望本文能够帮助大家更好地理解恒电位仪的工作原理，为实验研究提供更多的参考信息。
恒电位仪的原理介绍恒电位仪是一种用于测量电化学系统中电极电位的仪器。
它通过在电化学反应过程中将电极电位维持在一个稳定的值上，从而保证了测量结果的准确性和可靠性。
恒电位法测电位恒电位法是一种常用的测量电极电位的方法。
在恒电位法实验中，电解池内存在一种可逆电极对，例如常用的是银/氯化银电极或铜/铜离子电极等，并将它连接到一个外部电路中。
在实验开始时，会在电池中加入一定浓度的电解质，并连接控制电位的电源，从而使电极电位保持在一个恒定的值上。
在电解质的作用下，电极表面会发生氧化还原反应，此时可以通过恒电位仪来测量电极的电位变化。
通过改变控制电源的电压或替换电极材料，可以使电极电位保持在不同的恒定值上。
因此，使用恒电位仪可以在不同的电位上测量反应速率，探索化学反应的本质。
恒电位仪的原理恒电位仪通过控制外部电路中的电流和电压，使电解池中相关电极的电位保持不变。
恒电位仪的主要构成部分包括电极、电路、电源和控制仪等。
电极在实验中使用的常见电极有质子参与的电极、光学传感器电极和光电法电极等。
不同类型的电极可以测量不同类型的反应和有机物质，因此在实验选择电极时应根据实验要求进行有针对性的选择。
电路电路是指将电极与测量设备连接的各种线路和元件的总称。
包括将电极连接到电源、信号放大器、显示器和数据采集器等。
电源电源用于提供电势参考电极和控制仪中电流所需的电压。
电源经常与控制仪相耦合，以协调电解质的电位和实验过程中所需的电位值。
控制仪控制仪是恒电位仪的核心组成部分，它监控和控制电解质中电极的电势，从而保证恒定电位的实现。
常见的控制仪有模拟调节型和数字化调节型。
模拟控制仪通过选择合适的电阻器和合适的电池可平衡实验电极以测量电位。
数字控制仪使用微型处理器芯片控制电极电位，提供更准确稳定的测量结果。
恒电位仪的应用恒电位仪是化学分析实验中常见的实验设备之一，既可以用于单一分析，也可以用于多种形式的物质分析。
其中包括有机合成、药物分析和材料研究等领域。
恒电位仪的工作原理
恒电位仪是一种用来测量电极电位或电极间电位差的仪器，主要应用于电化学分析和实验中。
其工作原理如下：
1. 构成：恒电位仪主要由三部分组成：电位控制模块、信号检测模块和输入/输出控制模块。
2. 电位控制模块：该模块主要负责产生与所需电位相等的控制电位。
其中，电位控制信号由输入/输出控制模块提供。
3. 信号检测模块：该模块用于检测电极的实际电位。
通常采用的检测方法是通过电流测量来间接获得电位信息。
此时，信号检测模块会将检测到的电流信号送回到电位控制模块，以进行反馈控制。
4. 输入/输出控制模块：该模块主要负责与外部设备的通信，并提供电位控制所需要的输入信号。
5. 工作原理：当输入电位控制信号到达恒电位仪时，电位控制模块会根据这个信号产生相应的控制电位。
然后，经过信号检测模块测量得到的电流信号会反馈给电位控制模块，以实现闭环控制。
通过不断调节控制电位，使得测量到的电流维持在一个稳定的水平，从而实现了恒定电位的测量。
总的来说，恒电位仪的工作原理是通过对控制电位和反馈电流的调节，使得被测电极的电位维持在一个恒定的水平，以实现精确的电位测量。
恒电位仪工作原理
恒电位仪是一种用于测量电势差的仪器。
其工作原理基于电势差的基本概念和操作原则。
恒电位仪的工作原理可以分为三个关键步骤：建立参考电位、测量样品电位、计算电势差。
首先，恒电位仪通过内部的参考电极或参考电池，建立一个稳定的参考电位。
这个参考电位被认为是固定的，作为测量样品电位的参照。
接下来，恒电位仪将待测样品与参考电位连接，通过导线或探针等方式，使样品与参考电位产生电连接。
此时，待测样品的电势将与参考电位相等化。
这一步骤实际上是通过将待测样品接入一个电路中，使其电荷分布逐渐趋于稳定的过程。
最后，恒电位仪通过测量样品电势与参考电位之间的差值，计算出电势差。
这个差值可以表示样品相对于参考电位的电势差异，也可以反映样品本身的电势大小。
总结起来，恒电位仪的工作原理是利用一个固定的参考电位与待测样品建立连接，通过测量参考电位与样品电位之间的差值，来得到样品的电势差。
这种方法可用于测量各种电化学系统的电势差，包括溶液中的电极电势、电化学反应中的电势变化等。
