停车场智能收费管理系统技术参数说明含产品图片共15页

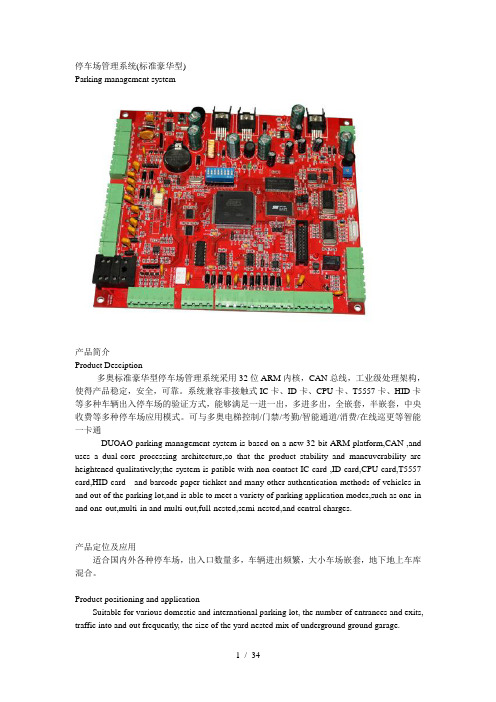

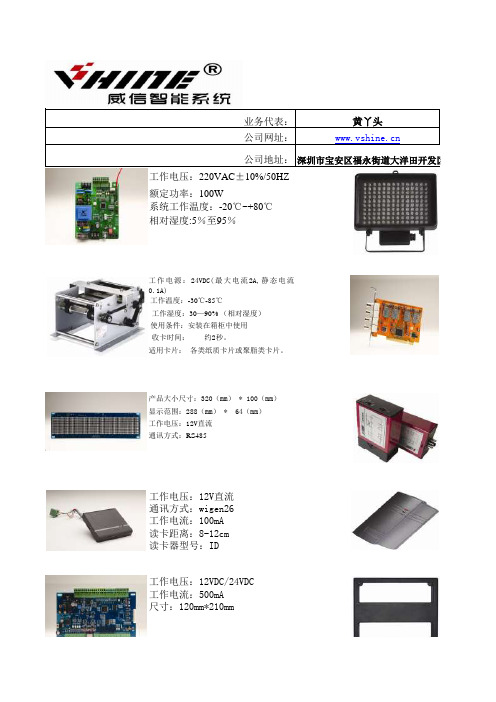

停车场管理系统(标准豪华型)Parking management system产品简介Product Desciption多奥标准豪华型停车场管理系统采用32位ARM内核，CAN总线，工业级处理架构，使得产品稳定，安全，可靠。

系统兼容非接触式IC卡、ID卡、CPU卡、T5557卡、HID卡等多种车辆出入停车场的验证方式，能够满足一进一出，多进多出，全嵌套，半嵌套，中央收费等多种停车场应用模式。

可与多奥电梯控制/门禁/考勤/智能通道/消费/在线巡更等智能一卡通DUOAO parking management system is based on a new 32-bit ARM platform,CAN ,and uses a dual-core processing architecture,so that the product stability and maneuverability are heightened qualitatively;the system is patible with non-contact IC card ,ID card,CPU card,T5557 card,HID card and barcode paper tichket and many other authentication methods of vehicles in and out of the parking lot,and is able to meet a variety of parking application modes,such as one-in and one-out,multi-in and multi-out,full-nested,semi-nested,and central charges.产品定位及应用适合国内外各种停车场，出入口数量多，车辆进出频繁，大小车场嵌套，地下地上车库混合。

一．系统概述我司的智能停车收费管理系统由硬件和软件系统两大部分组成。

停车场收费管理系统运用感应式智能卡技术和电脑软件配备停车场设备而成，具有较高的性能价格比，系统具备完善的收费管理措施，，达到让客户使用更方便，更具有人性化。

充分体现出现代化停车场车辆收费的公正、合理及准确，为经营单位带来很好的效益。

同时，实现了多段式产品的智能化，提升了产品的技术含量，为树立公司民族品牌，起到广泛的宣传效果。

本系统的主要特点：①系统实用性强共有长租卡、临时卡、非接触IC卡等几种类型，兼容羊城通（广州地区）满足不同层次的需要。

②自动化程度高车位自动检测，数据库实时更新车位变化。

③智能化的图象对比系统实现入口无人值守，有效遏止偷盗车辆行为。

④严密的收费嵇核管理采用防人为修改收费数据及多级控制设计，杜绝收费失误与作弊。

⑤数据统计与信息查询车位指示牌能自动显示出车场空、实情况；系统能显示并打印多种报表资料。

⑥先进的安全、稳定、可靠性设计保证系统在恶劣环境下24小时连续运转，进行防砸车设计，确保正常车辆安全通行。

⑦科学的诱导系统先进的诱导系统通过语音提示，结合路标指示牌可以引导车主安全、快速停车。

⑧先进的查询装置在茫茫的车海中，只要在查询装置前刷一次卡，就能清楚的告诉目前你处的位置，你的车是停在何处。

⑨具有使用更方便，更具有人性化。

灵活的选配方案，IC卡、触摸与传统操作屏相结合的投入使用。

⑩全天候的监控、远距离查询系统在Intetnet网上监控车场情况，并可预约、查询停车位。

二．系统主要硬件配置及功能a.上位机——个人电脑◆基于WindowsNT4.0或Windows2000操作系统；◆双串口；◆P2/64M以上。

b.手动操作台◆控制闸机升、降、停；◆可供有线控制，遥控。

c.读卡器◆通信接口：符合RS-232/485 维根26标准；◆电源：DC12V；◆读写速度：0.1秒；◆感应距离：8-15cm，80-100cm，2-6m；◆支持羊城通收费；◆兼容HID、MOTOROLA等标准的读卡器。

智能停车场管理系统的功能和技术参数1、本系统设计说明智能停车场全部采用计算机自动管理,监视车库情况,需要时,管理人员通过主控计算机对整个停车场情况进行监控管理。

可实时监察每辆车的出入情况,并自动记录，包括内部车辆的出入时间、车位号、停车费等信息.同时可以完成发放内部卡、统一设置系统设备，如控制器、收款机等的参数，统计查询历史数据等工作，并打印出各种报表,可以对不同的内部车辆分组授权,登记有效使用期。

智能停车场管理软件，以Windows 95 操作系统及以上版本为操作平台,具有界面友好、操作简单、功能齐全等特点.该软件由实时监控、设备管理、打印报表、系统设置等模块组成.操作员可以通过鼠标完成大部分功能，所有的操作都有详细的中文提示信息。

1。

1。

1 实时监控包括监控设备工作情况、工作模式的确定等。

当读卡器控制到车辆出现时,立即向计算机报告工作模式。

在计算机的屏幕上实时显示各出入口车辆的卡号、状态、时间、和车主的信息等。

如果有临时车辆出入车库,则计算机还负责向电子显示屏输出显示信息，向远端收款台的票据打印机传送收费信息.1。

1.2 设备管理设备管理的功能是对出入口（读卡器）和控制器等硬件设备的参数和权限组进行设置。

1。

1.3 报表功能生成会员报表、车库使用报表以进行统计和结算,可以根据需要进行修改.1。

1。

4 软件设置可对软件自身的参数和状态进行修改、设置和维护。

包括口令设置、修改软件参数、系统备份和修复，进入系统保护状态等，系统设置安全功能，对系统设置相应的保安措施，限定工作人员的操作级别，管理人员需输入其操作密码,方可在自己的管理权限上操作。

1.1.5 历史查询历史查询包括车流量统计、系统故障查询、收费状况查询等。

停车场的停车数量由计算机监控中心进行统计管理,可根据票卡的种类不同来统计停车场的车流量.2、系统技术参数和主要设备特点2.1.1 自动道闸自动道闸具有感应自控和按钮控制等多种方式，具有感应探测防砸功能,车辆过后自动复位，如道闸下落过程中遇到车辆经过,会立刻停止下落返回,以防砸车.快速自动道闸安装在停车场的出入口处,距离控制机3 m 左右。

停车场手持收费机说明书产品特点1）自动读卡：卡放置手持收费机前端，手持收费机自动读卡，无需按键。

2) 确认键开屏：工作模式下，手持收费机无操作会自动黑屏休眠，请先按确认键开屏，进入工作状态。

3）小型车自动收费：小型车出场刷卡自动收费，无需按键。

4）大型车出场按键收费：大型车出场，先按大型车键，然后刷卡收费。

5）机型可设：手持收费机可设置为入口机、出口机、混合机。

6）发卡可撤销：入口发卡在设定的时间内可撤销最后一次发卡，也可屏蔽该功能。

7）出口收费在设定的时间内可修改车型重新计算费用。

8）停车卡出场到再次入场时间间隔可设。

9）出场收费可重播，可设置重播间隔时间。

10）可设置人员卡结算方式：刷人员卡上岗，离岗刷人员卡（将收费写入人员卡），管理中心结算人员卡（根据人员卡回收资金）。

11）手持收费机记录可设置为自动覆盖或必须上传才能覆盖，若需上传，有记录满时提示。

12）短鸣或长鸣一声属于成功提示；多声连续鸣叫（大于6声），表示异常请注意。

性能和技术指标显示方式：OLED真彩色128x128 。

欠压报警：当电池电压低于手持收费机工作电压（3.2V）时，会有相应电量低提示。

电池及工作参数：型号BLP1003450，标称电压3.7V，额定容量2000mAh，充电限值电压4.2V。

信息查询：可查询系统信息、记录信息和收费结算信息。

电源波动适应能力：直流电源电压在3.3V— 4.2V范围内时，手持收费机能正常工作。

性能参数记录存储容量最大3万条读卡读卡时间<0.1秒读写距离：2.5cm通讯方式USB工作温度-20℃—55℃工作湿度小于90％（+25℃）体积123mm×57mm×26mm重量170±10克按键使用说明按键操作定义按键方式分为短按和长按两种方式：短按是指按键时间小于2秒钟，正常按键（默认方式）。

长按是指按键时间大于5秒钟，启动该按键的特殊功能，快捷键。

1、停止键：遥控停止道闸，用于停止抬杆、落杆动作。

智能停车场管理系统使用说明书停车场管理系统V4.1使用说明书目录一、简介-----------------------------------------------------------2二、系统结构-------------------------------------------------------3三、系统安装-------------------------------------------------------43.1、设备安装位置管线图-----------------------------------------43.2、道闸安装规范-----------------------------------------------53.3、读卡机安装规范---------------------------------------------53.4、地感线圈施工规范-------------------------------------------5四、系统功能简介---------------------------------------------------8五、系统接线图----------------------------------------------------10六、控板功能设置说明----------------------------------------------13七、软件使用说明--------------------------------------------------141、系统配置要求------------------------------------------------142、安装步骤：--------------------------------------------------143、管理软件的配置：--------------------------------------------234、软件的启动与登陆：------------------------------------------245、系统功能/模块-----------------------------------------------256、使用前的操作说明--------------------------------------------267、软件功能说明：----------------------------------------------30八、系统调试------------------------------------------------------57九、故障处理与分析------------------------------------------------61十、保养与维护----------------------------------------------------641、硬件维护常识------------------------------------------------642、软件维护常识------------------------------------------------64一、简介智能停车场系统V4.1是一个以非接触式智能IC/ID卡为车辆出入停车场凭证、以车辆图像对比、证件抓拍管理为核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对场内停车按照预先设定的收费标准实行自动收费，同时系统将IC/ID卡识别技术和高速的视频图像存储对比技术相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、安保等进行全面而系统的管理。

智能停车场管理特点一、管理软件功能1、手动开闸图像抓拍功能：当通过手动开闸放行车辆，同时可触发前端摄像机抓拍瞬间现场图像，上传给电脑，备查。

2、图像对比：该软件在一个主界面上有四个窗口，即：同时可进行操作、收费、图像对比、实时监控；正常操作中系统无需切换出、入口的摄录图像的窗口。

3、收费标准设置：可根据用户需求灵活设置多种收费标准：即对于一天中不同的时段灵活设置不同的收费标准、可选择以入场、出场或跨段时间各自收费。

该功能对于停车的时段控制、调节车辆的停放频率，对某些时段的停车收入进行有效地宏观调控。

4、自定义报表：可根据客户需求，任意自定义报表内容和格式。

要求针对大量的复杂数据进行灵活分类统计、查询、选项打印输出。

从几十个表格中任意提取管理者所需要的数据来。

5、卡管理功能：增加车场临时卡管理模块，在收费员每次交接班时，系统自动计算该班交班IC卡的剩余数量，并生成卡管理报表，防止临时卡丢失混乱现象。

6、系统硬件自检：系统可自行检测出卡机构、控制机感应器、道闸感应、通讯等常见故障；7、防丢卡：当临时车入口按键出卡后（出卡即读卡），不取卡不开闸，一车一卡。

不取卡系统自动回收该IC卡（收卡延时可更新或设置），收卡后系统自动清除该卡场内读卡记录，道闸不开闸，不予放行。

8、当恶意冲关时，系统软件自动提示和记录，并自动抓拍图像。

9、系统功能：系统可支持多进多出停车场系统运行，可以同时实现十几套停车场设备联网管理且顺畅运行，系统运行系统稳定，无故障。

10、手动开闸记录：可直接通过手动按钮或遥控开闸，系统会记录开闸时间、操作员，以及所开车道编号；11、人工控制进出：进场可实现手工发卡，进出场可通过输入车牌、月卡车主姓名、卡号、卡面号开闸，防止进出口控制机读卡出现紧急异常直接由电脑控制；12、车场消息：车场每台电脑之间可通过系统相互发送信息联系，实时显示信息是否被对方查看等；（各操作电脑之间用短信的形式互发文字，保持实时联系）13、缺卡提示：出卡机构一次性储存卡的数量不小于200张；当临时卡剩余数量不多时，系统软件自动显示提示补充卡量，缺卡提示的数量要可自行调节。

智能停车场收费系统智能停车场收费系统，采用感应式IC/ID卡来管理车辆进出停车场。

在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时、固定用户进出车场只需将IC/ID卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理。

一、系统概述智能停车场收费系统采用感应式IC/ID卡来管理车辆进出停车场。

在停车场的出入口设置一套出入口管理设备，使停车场形成一个相对封闭的场所，临时、固定用户进出车场只需将IC/ID卡在读卡箱前轻晃一下，系统即能瞬时完成检验、记录、核算、收费等工作，智能道闸自动启闭，方便快捷地进行着停车场的管理。

进场车主和停车场的管理人员均持有一张非接触IC/ID卡，作为个人的身份识别，只有通过系统检验认可的IC/ID卡才能进行操作(管理卡)或进出(停车卡)，充分保证了系统的安全性、保密性，有效地防止车辆失窃，免除车主后顾之忧。

管理卡分级发行、确定权限，以杜绝管理人员作弊。

任何一张管理卡持有者上机操作前均要凭卡或密码进行操作登记。

停车卡可根据需求不同，分别发行月租卡、储值卡、特种卡(免费卡)和时租卡(临时卡)四种类型的卡：月租卡和特种卡以时间为限额;储值卡以余额为限额;临时卡随到随取，简捷方便;另外月租卡与储值卡实行预交费用，使车场管理简明、主动。

系统支持几种不同车类的不同收费方式，以满足按车类分别收费的要求。

系统的扩展性强，可实现不同个性化需求，让停车场收费系统更加便捷化、智能化、人性化。

二、系统构架1、标准一进一出系统拓扑图：说明：当停车场收费管理系统为一进一出时，出入口主控板和临时卡计费器之间用RS485通讯线进行并联，然后通过通讯转换卡与电脑的串口连接，实现与停车场系统软件通讯，如果系统带图像对比功能，一般一台电脑最多可控制两进两出，四路监控画面，出入口摄像头与视频采集卡连接，实现图像对比，如果系统无图像对比，一台电脑最多可控制五进五出(即十台读卡控制机);一套系统中最大可有128台读卡控制机，以上均为联机使用情况。

智能停车场系统安装使用说明书第2页共11页感谢您购买及使用停车场管理系统产品！请您在安装使用前仔细阅读本说明，并严格按照有关说明进行正确安装。

停车场为系统产品，严格及规范的施工、布线和安装是保证您的系统良好运转的前提。

相关产品应用场所➢标准停车场管理系统――多数应用于小区、商场及相类似的收费型停车场。

➢远距离停车场管理系统――多数应用于东北寒冷天气或政府机关等高等场所。

感应距离可达10米。

➢中距离停车场管理系统――多数应用于小区等场所。

感应距离可达1米➢简易型停车场管理系统――应用于一般场所。

不自动发卡，无图像。

感应距离10CM➢不联网停车场管理系统――应用于一般不收费场所。

只做刷卡起杆。

温馨提示：当您收到停车场管理系统不太适合您的场所时您可以更换可升级，在安装过程中敬请工程商和系统集成商要按要求选择合适的辅助器材，同时在施工和安装过程中要严格按照有关说明书和施工规范进行操作。

目录第一章系统功能简介 (4)第二章产品验收 (5)第三章产品调试 (5)第四章控制器简易操作说明书 (6)第五章设备布线图 (7)第六章设备接线图 (8)第七章工程注意事项介 (9)第八章相关问题的解答 (10)第九章安全注意事项 (12)第3页共11页第一章系统功能简介现代化停车场车辆收费及设备自动化管理我们统称停车管理系统，该系统是将机械、电子计算机和自控设备以及智能IC/ID卡技术有机的结合起来，通过电脑管理可实现车辆出入管理、数据自动存储、图像对比等功能，并且该系统可实现脱机运行，在电脑出现故障的情况下仍可保证车辆的正常进出，是现代化企业管理的理想设施。

我公司研制开发的智能感应式IC/ID卡停车场管理系统在目前处于国际领先水平，广泛应用于智能大厦、小区物业、商场、机关单位等场所。

图1其基本的功能包括：全自动计算收费金额，特大数字及中英文收费显示屏，图像对比功能，更有效的保障车辆安全，杜绝盗车的隐患。

多种不同类型的计费方式：可实现按次收费、按时收费、按月收费以及年度缴费等收费方式；时租卡付款后，限时离场设定（中央收费时），同时将付款时间、日期、金额之数据写入软件中；定期卡或贵宾卡可分为月卡、季卡、年卡以及永久性使用；定期卡或贵宾卡在发卡时，可写上卡号、系统编号、授权出入口、有效起止日期及卡类等；定期卡或贵宾卡的挂失与解挂功能；卡片防止重复使用；车库储车记录；防砸车功能：当车辆处于道闸的正下方时，地感线圈检测到车辆存在，道闸将不会落下，直至车辆全部驶离其正下方；第4页共11页第二章产品验收一、验收货物1、收到货物时请按发货单的件数对照收到的货物，并查看有无在运输过程中由于碰撞而发生的产品损坏等问题，如发现有问题请及时与货运公司或我公司联系。

智能停车场管理特点一、管理软件功能1、手动开闸图像抓拍功能:当通过手动开闸放行车辆,同时可触发前端摄像机抓拍瞬间现场图像,上传给电脑,备查。

2、图像对比:该软件在一个主界面上有四个窗口,即:同时可进行操作、收费、图像对比、实时监控;正常操作中系统无需切换出、入口的摄录图像的窗口。

3、收费标准设置:可根据用户需求灵活设置多种收费标准:即对于一天中不同的时段灵活设置不同的收费标准、可选择以入场、出场或跨段时间各自收费。

该功能对于停车的时段控制、调节车辆的停放频率,对某些时段的停车收入进行有效地宏观调控。

4、自定义报表:可根据客户需求,任意自定义报表内容和格式。

要求针对大量的复杂数据进行灵活分类统计、查询、选项打印输出。

从几十个表格中任意提取管理者所需要的数据来。

5、卡管理功能:增加车场临时卡管理模块,在收费员每次交接班时,系统自动计算该班交班IC卡的剩余数量,并生成卡管理报表,防止临时卡丢失混乱现象。

6、系统硬件自检:系统可自行检测出卡机构、控制机感应器、道闸感应、通讯等常见故障;7、防丢卡:当临时车入口按键出卡后(出卡即读卡),不取卡不开闸,一车一卡。

不取卡系统自动回收该IC卡(收卡延时可更新或设置),收卡后系统自动清除该卡场内读卡记录,道闸不开闸,不予放行。

8、当恶意冲关时,系统软件自动提示和记录,并自动抓拍图像。

9、系统功能:系统可支持多进多出停车场系统运行,可以同时实现十几套停车场设备联网管理且顺畅运行,系统运行系统稳定,无故障。

10、手动开闸记录:可直接通过手动按钮或遥控开闸,系统会记录开闸时间、操作员,以及所开车道编号;11、人工控制进出:进场可实现手工发卡,进出场可通过输入车牌、月卡车主姓名、卡号、卡面号开闸,防止进出口控制机读卡出现紧急异常直接由电脑控制;12、车场消息:车场每台电脑之间可通过系统相互发送信息联系,实时显示信息是否被对方查看等;(各操作电脑之间用短信的形式互发文字,保持实时联系)113、缺卡提示:出卡机构一次性储存卡的数量不小于200张;当临时卡剩余数量不多时,系统软件自动显示提示补充卡量,缺卡提示的数量要可自行调节。
