第七章 阳台雨棚

返回本章
图7-8 雨篷构造
雨篷的防水
采用1:2.5水泥砂浆,掺3﹪防水粉,最薄处20mm ,并向
出水口找1﹪坡度,出水口可采用φ 50硬塑料管,外露至 少50mm,防水砂浆应顺墙上卷至少200mm。 当雨篷的面积较大时,雨篷的防水可采用卷材等防水材 料,防水材料应顺墙上卷至少200mm，需做好排水方向
返回
（3）预制钢筋混凝土栏板扶手
现浇混凝土扶手，C20细石混凝土，宽度=150mm或
170mm，厚度=50mm ，配通长2φ 12或3φ 12，分布筋 φ 6＠150，钢筋能通过铁件与砌入墙内预埋铁件焊 接在一起。 （4）封闭阳台预制钢筋混凝土栏板 内侧需设保温层，常用的做法：在栏板内侧粘贴 50mm厚炉渣混凝土聚苯复合保温板，底层阳台的阳 台板板底应粘贴相同材料的保温板，封闭阳台的扶 手预留安装窗户预埋件。
雨篷吊顶构造
5-6章 复习题
1.楼梯主要由——、——和——三部分组成。 2.每个梯段的踏步数量一般不应超过——级，也不应少于—— 级。 3.楼梯按其材料可分为——、——和——等类型。 4.楼梯平台按位置不同分——平台和——等类型。 5.中间平台的主要作用是——和——。 6.钢筋混凝土楼梯按施工方式不同，主要有——和——两类。 7.现浇钢筋混土楼梯按楼梯段得传力特点不同，有——和—— 两种类型。 8.楼梯的净高在平台处不应小于——，在梯段处不应小于——。 9.楼梯平台深度不应小于——的宽度。 10.楼梯栏杆扶手的高度是指——至扶手上表面的垂直距离，一 般室内楼梯的栏杆扶手高度不应小于——。
第一节
一、阳台的分类
二、阳台的承重构件
阳台
三、栏杆和栏板
四、阳台隔板 五、阳台排水
返回本章
一、阳台的分类
（一）按与外墙的关系 挑阳台 凹阳台 半凹半挑阳台
（二）按是否封闭
封闭阳台 非封闭阳台 （三）按施工方法 现浇式钢筋混凝土阳台 预制钢筋混凝土阳台
图7-1 阳台的类型
返回
二、阳台的承重构件
塑料管水舌,水舌外伸至少80mm, 排水口也可以通入
雨水管内。
高层建筑宜用排水管排水, 不得渗漏。
见下页图
返回
图7-6
阳台排水方式及排水口构造
水舌 排水
水落管 排水
第二节 雨篷
雨篷 是建筑入口处和顶层阳台上部用以遮挡雨水，保护外 门免受雨水侵蚀而设的水平构件。 雨篷为悬臂构件，要防倾覆，保证雨篷梁上有足够的 压重 。 雨篷板与入口过梁现浇在一起，出挑长度以1-1.5m较 为经济。 雨篷按结构形式不同分为板式和梁板式。 ①板式雨篷多做成变截面形式，一般板根部不小于70 mm,板端不小于50mm。 ②梁板式雨棚为使其底面平整，常采用翻梁形式。
1. 搁板式
2. 挑板式 3. 挑梁式
图7-2 阳台的承重 构件
返回
1.搁板式 （墙承式）
适用于凹阳台，将阳台板支撑于两侧突出的墙上 ，
阳台板可现浇也可预制，一般与楼板施工方法一
致
返回
2.挑板式（悬挑式）
现浇板外挑做阳台板 (1)阳台板与房间内的现浇板整浇到一起，楼板重量构成 阳台板的抗倾覆力矩。 传力途径：荷载—阳台板—墙体。 (2)阳台板与墙梁现浇在一起，利用上部的墙体或楼板来
5-6章 复习题
11.栏杆与扶手的连接方法主要有——、——和——等。 12.楼梯踏步表面的防滑处理方法通常是在——做——。 13.在预制踏步梁承式楼梯中，三角形踏步一般搁置 在——形梯梁上，L形和一字形踏步应搁置在——形 梯梁上。 14.通常室外台阶的踏步高度为——，踏步宽度为——。 15.电梯主要由——、——和——等三大部分组成。 16.门的主要功能是——，有时也兼起——和——的作 用；窗的主要作用是——、——和——。 17.窗主要由——、——和——组成。 18.门、窗的安装分——和——两种。 19铝合金门窗安装时宜采用——法。
在砌体栏板的转角处设170mm×170mm现浇混凝土柱，主筋
4φ 6，箍筋φ 6＠250。
图7-5 砌体栏板构造
返回
四、阳台隔板
隔板通常用预制钢筋混凝土栏板, C20细石混凝土,板厚 =50mm。 隔板高=阳台净高。 隔板宽度=阳台净宽。
隔板：双向配筋φ 6＠150，阳台隔板上方设2φ 8吊钩
（1）预制钢筋混凝土栏板
厚度一般为30mm,宽度为600mm，也可以根据具体情况
调整。材料为C20细石混凝土，双向配筋φ 6＠150。
（2）预制钢筋混凝土栏板与阳台板的连接有两种做法：
1）钢筋砼栏板中的钢筋与阳台板预留钢筋焊接在一起。
2）栏板预留铁件与阳台板预留铁件焊接在一起。
图7-4
钢筋混凝土栏板构造

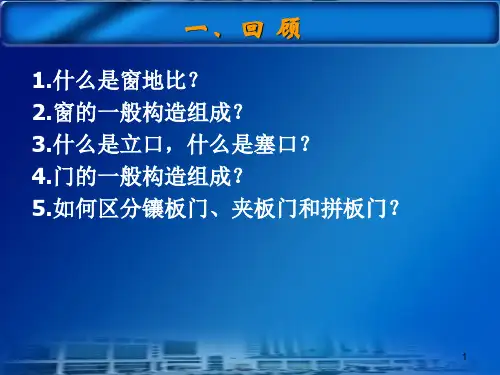

一、回 顾
1.什么是窗地比？ 2.窗的一般构造组成？ 3.什么是立口，什么是塞口？ 4.门的一般构造组成？ 5.如何区分镶板门、夹板门和拼板门？
本节课应掌握的内容
1.阳台的分类。 2.阳台的承重方式。 3.阳台的排水做法。 4.雨棚的结构形式。 5雨棚的防排水做法。

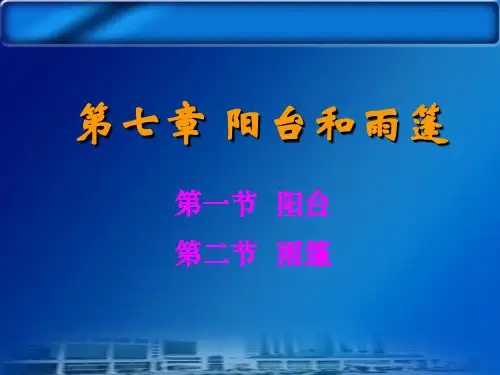

第七章 阳台和雨篷
第一节 阳台 第二节 雨篷
等钢材制作。 （2）方钢的截面为20mm×20mm，扁钢的截面为4mm×50mm
（3）金属栏杆与阳台板的连接有两种方法：
1）在阳台板上预留孔槽，将栏杆立柱插入，用细石混凝土浇 灌。 2）在阳台板上预埋钢板或钢筋，将栏杆与钢筋焊接。 见下页图
图7-3金属栏杆的形式和构造
ቤተ መጻሕፍቲ ባይዱ
返回
2.钢筋混凝土栏板
钢筋混凝土栏板按施工方式为预制和现浇两种。
3.砌体栏板
砌体栏板的块材可采用普通粘土砖、空心砖或空心砌块，块 材的强度等级不小于MU5，砌体砂浆采用M5混合砂浆。 砌体栏板的厚度=120mm。
封闭阳台中的砌体栏板内侧设50mm厚炉渣混凝土聚苯复合保
温板。 栏板上部的现浇混凝土扶手设2φ 12通长钢筋，分布筋φ 6＠ 150，通长钢筋通过铁件与砌体墙内的预留钢筋焊接在一起，并 与构造柱的钢筋连接。
平衡阳台板，防止倾覆。
阳台的悬挑长度受到限制，一般不宜超过1.5m。
返回
3.挑梁式（悬挑式）
(1)由横墙向外做挑梁，阳台板支撑在挑梁上。 (2)荷载—阳台板—挑梁—墙体。
(3) 挑 梁 伸 入 墙 体 长 度 ： 屋 面 处 挑 梁 挑 梁 伸 入 墙 体
≥2.0L，楼面处挑梁挑梁伸入墙体≥1.5L。
阳台隔板与阳台板、墙体及栏杆扶手（现浇带）的连接
方法： 将阳台隔板的预埋件与阳台板的预埋件、砌入
墙内的预埋件及栏板扶手的预埋件埋焊接在一起。
见下页图
图7-7 阳台隔板
返回
五、阳台排水
阳台地面低于室内地面30mm以上。 排水方向可以向内或向外，以有组织排水为宜。 在阳台一侧或两侧栏板下设排水孔，阳台向排水口找 坡0.5﹪～1﹪, 孔内埋设φ 40mm或φ 50mm镀锌钢管或
梁根部截面：h=（1/6—1/5）L， b=（1/3—1/2）L
为遮挡梁头，在挑梁端部做面梁。 挑梁可以变截面也可不变截面。 (4)特点：结构布置简单，传力明确，可形成通长阳台。
返回
三、 栏杆和栏板
栏杆和栏板是阳台外围设置的竖向的围护构件。
作用：承受人们倚扶时的侧向推力,同时对整个房屋有
一定装饰作用。 栏杆和栏板的高度应大于人体重心高度，一般不小于 1.05m。
栏杆高度：楼地面或屋面至栏杆扶手顶面的垂直距离。
高层建筑的栏杆和栏板应加高，但不宜超过1.2m。
栏杆和栏板按材料可分为金属栏杆，钢筋混凝土栏板
与栏杆、砌体栏板。
返回
栏杆、栏板形式
图 各种栏杆、栏板形式 a) 钢筋混凝土栏板、铁栏杆 b) 预制钢筋混凝土栏杆
c) 钢铁栏杆
1.金属栏杆
（1）金属栏杆可由不锈钢钢管、铸铁花饰（铁艺），方钢和扁钢
、雨水口位置。
雨篷抹面厚度超过30mm时，须在混凝土内预留50mm长 镀锌铁钉，打弯后缠绕24号镀锌铁丝，或挂钢板网分 层抹灰。 雨篷板底一般抹混合砂浆刷白色涂料。
雨篷的装饰
雨篷可设计成各类造型。 雨篷底面可将照明、吊顶、 设备统一考虑进行设置。
图7-8
陶瓦雨篷构造
