《煤矿用架空乘人装置安全检验规范》AQ1038-2007

煤矿井下架空乘人装置管理规定（试行）第一章总则第一条为切实加强井下架空乘人装置的安全管理，努力改善其运行条件，消除不安全因素，确保安全生产，特制订本规定。

第二条矿井新安设的架空乘人装置在试运行后，要按照《煤矿用架空乘人装置安全检验规范》（AQ1038-2007），经使用单位、施工单位联合组织验收达到标准要求、符合运行条件后，方可正式投入运行。

矿井每月组织专业人员对架空乘人装置至少进行一次全面检查，对存在问题采取措施，认真解决。

第三条架空乘人装置司机应经过安全和岗前培训，取得上岗证后，方可上岗作业。

第四条机电运输管理部门按照本规定行使监管检查权。

第二章基本要求第五条乘人装置应符合本标准要求，并应按照经规定程序批准的图样和技术文件制造。

第六条乘人装置所用原材料、外购件和配套设备均应具有质量合格证。

第七条乘人装置应获得“煤矿矿用产品安全标志”证书并按图样规定在明显位置固定矿用产品安全标志牌。

第八条乘人装置配套的电气设备和电动机应符合国标相关规定，并具有国家授权的防爆检测机构出具的防爆合格证，且获得“煤矿矿用产品安全标志”证书，经检验合格后方可使用。

第九条乘人装置所有机械加工件、焊接件及装配过程，除应符合图样及工艺文件外，还应符合国标规定。

第十条乘人装置采用的非金属材料，应具有阻燃及抗静电性能，并符合国标规定；制动闸块应选用制动时不会引起爆炸和燃烧的材料制成。

第三章基础管理第十一条架空乘人装置必须执行《煤矿安全规程》第三百六十八条有关规定。

第十二条架空乘人装置必须具备以下保护，且动作灵敏可靠。

（一）过速保护。

（二）欠速保护。

（三）张紧装置限位保护。

（四）上下变坡点掉绳保护。

（五）全程急停保护。

（六）机头、机尾下车点乘人越位保护。

（七）液压驱动式架空乘人装置还应具有驱动油压过压保护、驱动油压欠压保护和液压油温超温保护。

减速器设油位、油温自动检测报警保护。

（八）在离机头、机尾下车点十五米处应安装声光提示器。

煤矿架空乘人装置安装验收报告产品名称：煤矿架空乘人装置规格型号：RJY55-11.5/1150安装地点：西一西七缆车下山高庄煤业有限公司2015年5月15日一、验收标准：（一）《煤矿安全规程》（二）《煤矿用架空乘人装置安全检验规范》AQ_1038-2007（三）《山东省煤矿井下架空乘人装置管理规定》（鲁煤安管）【2011】27号文（四）架空乘人装置改造技术协议二、改造用的货物现场验收到货情况（附件一）说明：改造用设备、配件除第17项液晶电视正在计划送货，其它都已安装正常使用。

三、技术改造功能实现运用情况通过现场检查验收，对照技术协议要求，改造项目全部完成，实现其运行功能。

具体功能要求见技术协议附件（附件二）。

四、现场检查验收情况附件三《架空乘人装置电控改造验收单》五、现场验收意见和建议（附件四）附件一架空乘人装置改造配置表：附件二架空乘人装置改造技术协议甲方：枣庄矿业集团高庄煤业有限公司乙方：枣庄新远大装备制造有限公司甲乙双方就甲方井下西一、西七架空乘人装置保护改造，经双方共同协商，签订本技术协议。

一、总则1、本技术协议书适用于甲方西一、西七架空乘人装置升级改造。

2、乙方保证所提供的设备是符合本协议书和符合国家标准的优质产品。

3、在签订合同之后，甲乙双方均有权提出因规范标准发生变化而产生的一些补充要求，具体项目由甲方、乙方双方共同商定。

4、本协议书作为合同的附件,与合同具有同等法律效力。

二、改造标准规范1、《煤矿安全规程》2、《煤矿用架空乘人装置安全检验规范》 AQ 1038—20073、《山东省煤矿井下架空乘人装置管理规定》（鲁煤安管）【2011】27号文三、改造方案与系统功能1、改造方案（1）更换西一、西七架空乘人装置电控装置，采用触摸屏直接显示各种保护以及采集的数据，采用矩阵控制，准确判断急停、掉绳的位置，改造完成后为甲方提供沿线保护与梁号的对应表，增加电机超温、液压站超温报警保护功能），预留PLC接点（不低于10端口）备用。

煤矿用架空乘人装置安全检验规范————————————————————————————————作者：————————————————————————————————日期：ﻩ煤矿用架空乘人装置安全检验规范(AＱ 1038-２007)1 范围本标准规定了煤矿用架空乘人装置（以下简称“乘人装置”）的产品分类、检验要求、检验内容、检验方法、检验规则。

本标准适用于煤矿井下和露天煤矿中使用的乘人装置。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

ＧB2894 安全标志(GＢ２894——1996，neq ISO 3864:1984)GB 38３６.１爆炸性气体环境用电气设备第1部分：通用要求（GB 3836.1——2000,eqｖIEC ６0079—０：199８)GＢ3８36.2爆炸性气体环境用电气设备第2部分:隔爆型“d”（ＧB 3836．2——２０0０,eｑｖIEC ６0079—１:1990)GB 3836．4爆炸性气体环境用电气设备第4部分本质安全型“i”(GB3836.4——2000,eqv IEＣ60079—11：1999）GB/T ７679.3——20０5 矿山机械术语第3部分提升设备GB996９.1工业产品使用说明书总则GB／T 标牌GB/T１3３06标牌GB/T1403９——2002 液压传动油液固体颗粒污染等级代号（GB/Ｔ14０39——２０0２，ISO4406：1999,MＯD)ＧＢ/T１5７06.2 机械安全基本概念与设计通则第2部分：技术原则与规范(ＧB/T 15706.２——1９95,eqｖISO /ＴR１2１00－2：1992）ＧＢ/T 机械安全控制系统有关安全部件第1部分：设计通则（GＢ/T １6855.1——1９９７eqｖ PREN ９54－１：1994）JB/T 1581汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法MT/T154.8——1996煤矿辅助运输设备型号编制方法MT/Ｔ776 煤矿机械液压系统总成出厂检验规范煤矿安全规范化程2004年版3、术语和定义ＧB／T７679.3——2005中确立的以及下列术语和定义适用于本标准。

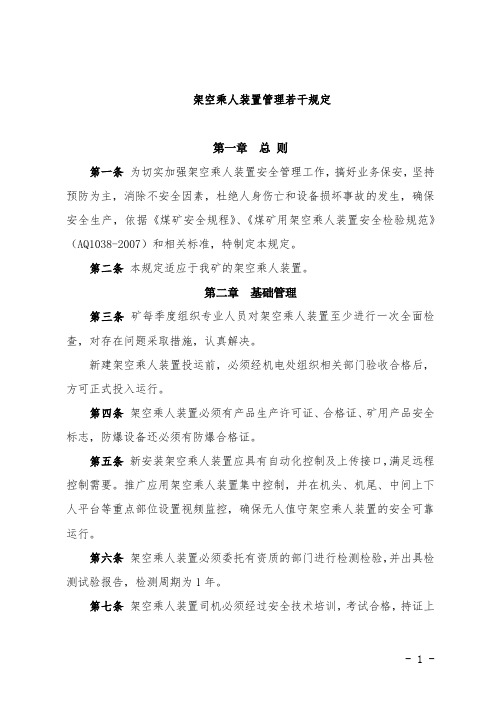

架空乘人装置管理若干规定第一章总则第一条为切实加强架空乘人装置安全管理工作，搞好业务保安，坚持预防为主，消除不安全因素，杜绝人身伤亡和设备损坏事故的发生，确保安全生产，依据《煤矿安全规程》、《煤矿用架空乘人装置安全检验规范》（AQ1038-2007）和相关标准，特制定本规定。

第二条本规定适应于我矿的架空乘人装置。

第二章基础管理第三条矿每季度组织专业人员对架空乘人装置至少进行一次全面检查，对存在问题采取措施，认真解决。

新建架空乘人装置投运前，必须经机电处组织相关部门验收合格后，方可正式投入运行。

第四条架空乘人装置必须有产品生产许可证、合格证、矿用产品安全标志，防爆设备还必须有防爆合格证。

第五条新安装架空乘人装置应具有自动化控制及上传接口，满足远程控制需要。

推广应用架空乘人装置集中控制，并在机头、机尾、中间上下人平台等重点部位设置视频监控，确保无人值守架空乘人装置的安全可靠运行。

第六条架空乘人装置必须委托有资质的部门进行检测检验，并出具检测试验报告，检测周期为1年。

第七条架空乘人装置司机必须经过安全技术培训，考试合格，持证上岗。

第八条架空乘人装置必须具备以下保护，且动作灵敏可靠。

（一）超速保护。

（二）打滑保护。

（三）全程急停保护。

（四）防脱绳保护。

（五）变坡点防掉绳保护。

（六）张紧力下降保护。

（七）越位保护。

（八）制动器失效保护。

（九）机头机尾通讯中断保护。

（十）液压驱动应有驱动油压过压、欠压、超温和液压马达超速等保护。

（十一）机械驱动应有减速机油温异常报警装置。

（十二）系统防静电保护。

（十三）断轴保护措施。

（十四）使用可摘挂抱索器，应当设置乘人间距提示或者保护装置，静态上下车时有放行装置。

（十五）系统延时启车预警信号。

（十六）机头、机尾下车点语音提示装置。

（十七）机轨合一布置时，必须有与绞车电气闭锁保护。

（十八）固定式和卡钳式抱索器，应有防过摆装置。

（十九）驱动轮和迂回轮的入绳口处应安装安全防护装置。

井下架空乘人装置管理规定第一章总则第一条为切实加强井下架空乘人装置的安全管理，努力改善其运行条件，消除不安全因素，有效杜绝运输过程中的人身伤害事故发生，确保安全生产，特制订本规定。

第二条本规定适用于公司下属煤矿井下使用的各类架空乘人装置。

第三条矿井新安设的架空乘人装置在试运行后，要按照《煤矿用架空乘人装置安全检验规范》(AQ1038-2007),MT/T873-2000《煤矿固定抱索器架空乘人装置技术条件》由具有相关资质的单位进行检验，并经使用单位、厂家联合组织验收达到标准要求、符合运行条件后，方可正式投入运行。

矿井已安设的架空乘人装置，要按照规范由具有相关资质的单位定期进行检验。

矿井每月组织专业人员对架空乘人装置至少进行一次全面检查，对存在的问题采取可靠措施，认真加以解决。

第四条架空乘人装置司机必须经过安全和岗前培训，取得安全资格及上岗证后，方可上岗作业，并且严格执行岗位人员年度考核培训制度。

第五条公司机运部、安监部等管理部门按照本规定行使监管检查权。

第二章基础管理第六条架空乘人装置必须严格执行《煤矿安全规程》有关规定和要求。

1、巷道倾角不得超过设计规定的最大值30°。

2、蹬座中心至巷道一侧的距离、运行速度、乘坐间距必须符合《煤矿安全规程》有关规定及相关标准。

3、驱动装置必须有制动器。

4、吊杆和牵引钢丝绳之间的连接不得自动脱扣。

第七条架空乘人装置必须具备以下保护，且动作灵敏可靠。

1、过速保护。

2、欠速保护。

3、重锤限位保护。

4、上下变坡点掉绳保护。

5、全程急停保护。

6、断绳保护。

7、机头、机尾下车点乘人越位保护。

8、液压驱动式架空乘人装置还应具有驱动油压过压保护、驱动油压欠压保护和液压油温超温保护。

减速器设油位、油温自动检测报警保护。

9、在离机头、机尾下车点十五米处应安装语音提示器。

10、防偏摆保护。

第八条架空乘人装置机头碉室必须悬挂以下制度：1、司机岗位责任制。

2、司机操作规程。

3、司机交接班制度。

《煤矿用架空乘人装置安全检验规范》AQ1038-2007091 范围本标准规定了煤矿用架空乘人装置（以下简称“乘人装置”）的产品分类、检验要求、检验内容、检验方认、检验规则。

本本准适用于煤矿井下和露天煤矿中使用的乘人装置。

2 规范性引用文件（略）3 术语和定义3.1驱动轮直径驱动轮缠绳表面的径向尺寸称为驱动轮直径。

3.2 钢丝绳最大静张力与摩擦轮相切处的钢丝绳所允许承受的最大静载荷。

3.3 钢丝绳最大静张力差钢丝绳的上升侧与下放侧静载荷的最大差值。

3.4 制动力矩由闸块与制动盘或制动轮产生的摩擦阻力矩。

3.5 固定抱索器（最大适应倾角≤35°)与牵引钢丝绳紧固连接的抱索器。

吊椅随牵引钢丝绳绕驱动轮和尾轮运动，乘员无法取下吊椅和抱索器。

3.6活动抱索器（最大适应倾角≤18°)直接搭载在钢丝上的抱索器。

抱索器滑行进出钢丝绳，吊椅和抱索器不绕过驱动轮和尾轮。

3.7可摘挂抱索器（最大适应倾角≤35°)抱索器与钢丝绳间夹紧力产生的摩擦力带动吊椅和乘员随钢丝绳运动，吊椅和抱器不绕过驱动轮和层轮，乘员须自行摘、挂的抱索器。

4产品分类4. 1型式4. 1. 1结构型式乘人装置的结构型式为摩擦轮式,由电动机、减速箱或液压系统、驱动装置(包括驱动轮和机座等）、制动器、绳轮组（包括托绳轮、压绳轮、收绳轮和导向轮等）、乘人组（包括抱索器、吊椅等）、尾轮装置（包括尾轮、机座、张紧装置和导绳轮等）、牵引钢丝绳、安全保护装置、声光信号装置和电气控制系统等组成。

4.1.2乘人装置按运行方式分为：a)双侧运行；b)单侧运行。

4.1.3乘人装置按抱索器结构分为：a)固定抱索器；b)活动抱索器；c)可摘挂抱索器。

4.1.4乘人装置按制动方式分为：a)电液制动器制动；b)液压站制动；c)气动制动。

4.1.5乘人装置按张紧方式分为：a)液压张紧；b)重锤张紧。

4.1.6乘人装置按调速方式分为：a)变频调速；b)直流调速；c)液压调速；d)交流屯机；e)开关磁阻。

《煤矿用架空乘人装置安全检验规范》AQ1038-2007091 范围本标准规定了煤矿用架空乘为装置（以下简称“乘为装置”）的产品分类、检验要求、检验内容、检验方认、检验规则。

本本准适用于煤矿井下和露天煤矿中使用的乘为装置。

2 规范性引用文件（略）3 术语和定义3.1驱动轮直径驱动轮缠绳表面的径向尺寸称为驱动轮直径。

3.2 钢丝绳最大静张力与摩擦轮相切处的钢丝绳所允许承受的最大静载荷。

3.3 钢丝绳最大静张力差钢丝绳的上升侧与下放侧静载荷的最大差值。

3.4 制动力矩由闸块与制动盘或制动轮产生的摩擦阻力矩。

3.5 固定抱索器（最大适应倾角≤35°)与牵引钢丝绳紧固连接的抱索器。

吊椅随牵引钢丝绳绕驱动轮和尾轮运动，乘员无法取下吊椅和抱索器。

3.6活动抱索器（最大适应倾角≤18°)直接搭载在钢丝上的抱索器。

抱索器滑行进出钢丝绳，吊椅和抱索器不绕过驱动轮和尾轮。

3.7可摘挂抱索器（最大适应倾角≤35°)抱索器与钢丝绳间夹紧力产生的摩擦力带动吊椅和乘员随钢丝绳运动，吊椅和抱器不绕过驱动轮和层轮，乘员须自行摘、挂的抱索器。

4产品分类4. 1型式4. 1. 1结构型式乘人装置的结构型式为摩擦轮式,由电动机、减速箱或液压系统、驱动装置(包括驱动轮和机座等）、制动器、绳轮组（包括托绳轮、压绳轮、收绳轮和导向轮等）、乘人组（包括抱索器、吊椅等）、尾轮装置（包括尾轮、机座、张紧装置和导绳轮等）、牵引钢丝绳、安全保护装置、声光信号装置和电气控制系统等组成。

4.1.2乘人装置按运行方式分为：a)双侧运行；b)单侧运行。

4.1.3乘人装置按抱索器结构分为：a)固定抱索器；b)活动抱索器；c)可摘挂抱索器。

4.1.4乘人装置按制动方式分为：a)电液制动器制动；b)液压站制动；c)气动制动。

4.1.5乘人装置按张紧方式分为：a)液压张紧；b)重锤张紧。

4.1.6乘人装置按调速方式分为：a)变频调速；b)直流调速；c)液压调速；d)交流屯机；e)开关磁阻。

AQ 1038-2007煤矿用架空乘人装置安全检验规范标准号： AQ 1038-2007 替代标准号：发布单位：国家安全生产监督总局起草单位：安标国家矿用产品安全标志中心（矿用产品安全标志办公室）、煤炭科学研究总院上海分院发布日期： 2007-01-04 实施日期： 2007-04-01更新日期： 2010年01月25日1 范围本标准规定了煤矿用架空乘人装置（以下简称“乘人装置”）的产品分类、检验要求、检验内容、检验方法、检验规则。

本标准适用于煤矿井下和露天煤矿中使用的乘人装置。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 2894 安全标志（GB 2894——1996，neq ISO 3864:1984）GB 3836.1爆炸性气体环境用电气设备第1部分：通用要求（GB 3836.1——2000，eqv IEC 60079—0：1998）GB 3836.2 爆炸性气体环境用电气设备第2部分:隔爆型“d”（GB 3836.2——2000，eqv IEC 60079—1：1990）GB 3836.4 爆炸性气体环境用电气设备第4部分本质安全型“i”（GB 3836.4——2000，eqv IEC 60079—11：1999）GB/T 7679.3——2005 矿山机械术语第3部分提升设备GB9969.1工业产品使用说明书总则GB/T 标牌GB/T 13306 标牌GB/T14039——2002 液压传动油液固体颗粒污染等级代号（GB/T 14039——2002，ISO 4406：1999，MOD）GB/T15706.2 机械安全基本概念与设计通则第2部分：技术原则与规范（GB/T 15706.2——1995，eqv ISO / TR 12100-2：1992）GB/T 机械安全控制系统有关安全部件第1部分：设计通则（GB/T 16855.1——1997 eqv PREN 954-1：1994）JB/T 1581 汽轮机、汽轮发电机转子和主轴锻件超声波探伤方法MT/T 154.8——1996 煤矿辅助运输设备型号编制方法MT/T 776 煤矿机械液压系统总成出厂检验规范煤矿安全规范化程 2004年版3 、术语和定义GB/T 7679.3——2005中确立的以及下列术语和定义适用于本标准。

关于印发《山东省煤矿用架空乘人装置管理规定（试行）》的通知鲁煤安管[2011]27号各市煤炭管理部门，各省属煤炭企业：为切实加强全省煤矿用架空乘人装置安全管理，根据《安全生产法》、《矿山安全法》、《煤矿安全规程》、《煤矿用架空乘人装置安全检验规范》（AQ1038-2007）等法律、法规及行业规范，省局在广泛征求意见的基础上，研究制定了《山东省煤矿用架空乘人装置管理规定（试行）》。

现印发给你们，请认真遵照执行。

附件二〇一一年一月二十七日山东省煤矿用架空乘人装置管理规定（试行）第一章总则第一条为切实加强煤矿用架空乘人装置（俗称“猴车”）安全管理，消除不安全因素，确保安全运行，特制订本规定。

第二条本规定适用于山东省境内所有煤矿。

第三条煤矿新安设架空乘人装置必须编制专门设计，并报上一级管理部门审批。

第四条煤矿用架空乘人装置必须具有矿用产品安全标志和产品合格证。

煤矿用架空乘人装置运行前，必须经设计单位、审批单位、使用单位、生产厂家联合组织验收达到本规定要求、符合运行条件后，方可正式投入运行。

第五条煤矿用架空乘人装置，必须按照《煤矿用架空乘人装置安全检验规范》（AQ1038-2007）和本规定要求，由具有相关资质单位每年进行一次检测检验。

矿井每月组织专业人员对架空乘人装置至少进行一次全面检查。

第六条架空乘人装置司机必须经过安全和岗前培训，取得安全资格及上岗证后，方可上岗作业。

第二章基础管理第七条使用架空乘人装置必须执行《煤矿安全规程》有关规定。

第八条架空乘人装置必须具备以下保护，且动作灵敏可靠。

（一）过速保护。

（二）防滑保护。

（三）重锤限位保护。

（四）上下变坡点掉绳保护。

（五）全程急停保护。

（六）机头、机尾乘人越位保护。

（七）液压驱动式架空乘人装置还应具有驱动油压过压保护、驱动油压欠压保护和液压油温超温保护。

减速器设油位、油温自动检测报警保护。

（八）在离机头、机尾下车点前15m处应安装语音提示器。

（九）机头、机尾及转弯处设防偏摆保护。
