消防式离心排烟风机规格精心整理

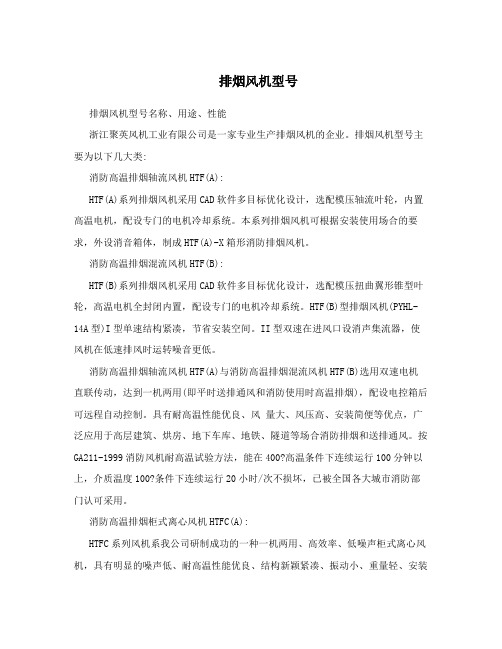

排烟风机型号排烟风机型号名称、用途、性能浙江聚英风机工业有限公司是一家专业生产排烟风机的企业。

排烟风机型号主要为以下几大类:消防高温排烟轴流风机HTF(A):HTF(A)系列排烟风机采用CAD软件多目标优化设计，选配模压轴流叶轮，内置高温电机，配设专门的电机冷却系统。

本系列排烟风机可根据安装使用场合的要求，外设消音箱体，制成HTF(A)-X箱形消防排烟风机。

消防高温排烟混流风机HTF(B):HTF(B)系列排烟风机采用CAD软件多目标优化设计，选配模压扭曲翼形锥型叶轮，高温电机全封闭内置，配设专门的电机冷却系统。

HTF(B)型排烟风机(PYHL-14A型)I型单速结构紧凑，节省安装空间。

II型双速在进风口设消声集流器，使风机在低速排风时运转噪音更低。

消防高温排烟轴流风机HTF(A)与消防高温排烟混流风机HTF(B)选用双速电机直联传动，达到一机两用(即平时送排通风和消防使用时高温排烟)，配设电控箱后可远程自动控制。

具有耐高温性能优良、风量大、风压高、安装简便等优点，广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风。

按GA211-1999消防风机耐高温试验方法，能在400?高温条件下连续运行100分钟以上，介质温度100?条件下连续运行20小时/次不损坏，已被全国各大城市消防部门认可采用。

消防高温排烟柜式离心风机HTFC(A):HTFC系列风机系我公司研制成功的一种一机两用、高效率、低噪声柜式离心风机，具有明显的噪声低、耐高温性能优良、结构新颖紧凑、振动小、重量轻、安装维护方便等优点，广泛应用于宾馆、饭店、礼堂、影剧院、地下室、厂矿企业、办公楼等需要消防排烟、厨房排油烟及通风换气的场合(吊装、坐地安装均可)，既可送风又可排风，现已畅销全国各地，深受用户好评，是目前高层建筑消防排烟、通风换气的理想产品。

本系列排烟风机分A型和B型两种，电动机安装在箱体外的为A型，经耐高温试验，在烟气温度大于280?高温情况下，能连续运转40分钟以上，达到消防排烟之目的，配用双速电机后，既可在低速时通风换气，又可在高速时消防排烟，为一机二用;电动机安装在箱体内的为B型，一般作送排通风使用。

4-68型离心风机型号离心风机型号与风量表4-68型离心风机型号|离心风机型号与风量表4-68型离心通风机一、风机的用途：4-68型离心通风机(以下简称风机)可作为一般通风换气。

其使用条件如下：1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。

2、输送气体的种类：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150毫克／立方米。

4、气体的温度：不得超过80度。

二、风机的型式：1、本风机制成单吸入，机号有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。

2、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示。

按逆时针方向旋转，称为左旋转风机，以“左”表示。

3、风机的出口位置，以机壳的出风口角度表示。

“左”、“右”均可制成0o，45o，如135o，180o，225o共六种角度。

4、风机的传动方式：有A、B、C、D四种，№2.8-5采用A式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴和法兰盘上(电动机用D2／T2型)；N06.3-12.5采用悬臂支承装置，又分为C 式(皮带传动皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式；№l6、20为B式悬臂支承装置，皮带传动，皮带轮在轴承中间。

三、主要组成部分的结构特征4－68型风机的№2.8-5主要由叶轮、机壳、进风口等部分配直联电动机组成。

№6.3-20除上述部分外还有传动部分。

1、叶轮：由12片后倾翼形叶片焊接于孤锥型的轮盖与平板型的轮盘中间。

均用钢板制造，并经过静动平衡较正，空气性能良好，效率高，运转平稳。

2、机壳：机壳是普通钢板焊接而成的蜗形体，机壳作成两种不同型式，№2.8-12.5机壳作成整体，不能拆开。

HTF(A)型轴流式排烟风机机号：4#-15# 风量：2300-93800m3/h 全压：102-819Pa特点：轴流轮毂式叶轮、采用高温电机，电机全封闭内置，设有专门的电机冷却系统效率高、噪声低、结构合理、体积小、安装方便。

应用：高层建筑、烘房、地下车库、地铁、隧道等消防排烟及送排通风，双速风机低速用于平时通排风、高速时为消防排烟机号转速(rpm)风量(m3/h)风压(Pa)单速功率(kW)双速功率(kW)噪声dB(A)重量(Kg)4 29006500520046004104905201.51.8/1.377 76 14503250260023001021221300.55 73 694.5 2900790058005005105906702.22.4/278 88 14503950290025001271471670.75 74 805 290098248861681751061075233/2.480 110 14504912443134101271531881.1 75 965.5 290015200120001090039859262144/386 135 **** **** 100 1.5 75 115注：双速风机重量参考同号中高速风机的重量。

HTF(A)型风机外尺寸表(单位:mm)注:屋顶式风机基础高度应≥250mm注：消声器长度可根据用户要求及消声量选取，除表中规定尺寸外，也可选择所需尺寸。

风机使用说明你所在的位置：首页>使用说明（一）特别注意事项1、风机外壳或电机外壳的接地必须可靠，禁止反方向旋转，禁止超额定电流运行，禁止缺相运行；2、风机轴承加油次数不少于1000小时/次，禁止在运转中维护风机。

（二）收货检验及风机安装前准备1、风机开箱前应检查包装是否完整无损，风机的铭牌参数是否符合要求，各随带附件是否完整齐全。

2、仔细检查风机在运输过程中有无变形或损坏,紧固件是否松动或脱落，叶轮是否有擦碰现象，并对风机各分零件进行检查。

9-19系列风机参数表9-19系列离心式风机性能参数表传电动机内效内功所需机动转速序全压流量率率功率 3功率号方r/min 号 Pa m/h 型号 % kw kw kw 式1 3584 824 70 1.16 1.5 Y90L-2 2.22 3665 970 73.5 1.33 1.73 3647 1116 75.5 1.48 1.94 A 2900 4 3597 1264 76 1.64 2.1 Y100L-2 35 3507 1410 75.5 1.80 2.36 3384 1558 73.3 1.97 2.67 3253 1704 70 2.17 2.61 4603 1174 71.2 2.07 2.5 Y112M-2 42 4684 1397 75 2.38 2.93 4672 1616 77 2.68 3.2 4.5 A 29004 4580 1839 77.3 2.98 3.6 Y132S1-2 5.5 5 4447 2062 76.2 3.29 3.96 4297 2281 73.8 3.63 4.47 4112 2504 70 4.03 4.81 5697 1610 72.7 3.43 4.1 Y132S2-2 7.52 5768 1932 76.2 3.98 4.83 5740 2254 78.2 4.50 5.45 A 2900 4 5639 2576 78.5 5.04 5.8 Y160M1-2 11 5 5517 2844 77.2 5.54 6.46 5323 3166 74.5 6.17 7.17 5080 3488 70.5 6.86 7.91 7182 2262 72.7 6.05 7.0 Y160 11 M1-2 2 7273 2714 76.2 7.02 8.13 7236 3167 78.2 7.93 9.1 5.6 A 29004 7109 3619 78.5 8.88 10.25 6954 3996 77.2 9.76 11.2 Y160 L-2 18.56 6709 4448 74.5 10.88 12.57 6400 4901 70.5 12.09 13.91 9149 3220 72.7 10.91 12.5 Y160L-2 18.52 9265 3865 76.2 12.65 14.53 9219 4509 78.2 14.30 16.4 6.3 A 2900 4 9055 5153 78.5 16.00 18.4Y200L1-2 30 5 8857 5690 77.2 17.59 20.26 8543 6334 74.5 19.60 22.57 8148 6978 70.5 21.79 25.12900 1 11717 4610 72.7 19.83 23.3 Y200L2-2 37 D2 11868 5532 76.2 22.99 27.0 7.13 11807 6454 78.2 25.99 30.5 4 11596 7376 78.5 29.09 34.1 Y250M-2 55 5 11340 8144 77.2 31.98 37.5 6 10935 9066 74.5 35.63 41.87 10426 9988 70.5 39.62 46.5 1 15034 6594 72.7 36.02 42.3 Y280S-2 752 15229 7913 76.2 41.75 49.0 3 15151 9232 78.2 47.21 55.48 D 2900 4 14877 10550 78.5 52.83 62.0 Y315S-2 110 5 14546 11649 77.2 58.08 68.2 6 14021 12968 74.5 64.71 75.9 7 13362 14287 70.5 71.95 84.44.Y132M-4 7.5 1 3620 3297 72.75.5 5 2 3665 3957 76.2 6.1 5.22 3 3647 4616 78.2 6.9 5.90 D 1450 4 3584 5275 78.57.7 8 6.60 Y160L-4 15 5 3507 5825 77.28.5 7.26 6 3384 6484 74.59.5 8.09 7 3231 7144 70.5 10.6 8.991 4597 4695 72.7 8.11 9.5 Y160L-4 152 4655 5633 76.2 9.41 11.0 3 4632 6572 78.2 10.63 12.59 D 1450 4 4551 7511 78.5 11.90 14.0 Y180L-4 22 5 4453 8294 77.2 13.08 15.4 6 4297 9233 74.5 14.58 17.1 7 4101 10171 70.5 16.21 19.0 1 5840 6440 76.5 13.38 15.7 Y200L-4 302 5941 7942 80 16.03 18.8 3 5891 9445 81.5 18.59 21.810 D 1450 4 5740 10947 81 21.12 24.8 Y225S-4 37 5 5495 12450 78.2 23.84 28.0 6 5244 13952 74.5 26.79 31.4 7 4958 15455 70 29.88 35.1 1 7364 9047 76.5 23.58 27.7 Y225M-4 452 7491 11158 80 28.25 33.23 7428 13269 81.5 32.76 38.411.2 D 1450 4 7236 15380 81 37.22 43.7 Y280S-4 75 5 6927 17491 78.2 42.02 49.3 6 6609 19602 74.5 47.21 55.4 7 6246 21713 70 52.66 61.81 3182 5990 76.5 6.84 8.0 Y180L-6 152 3237 7388 80 8.20 9.63 3210 8785 81.5 9.51 11.211.2 D 960 4 3128 10182 81 10.80 12.7 Y200L2-6 22 5 2996 11580 78.212.19 14.3 6 2860 12978 74.5 13.70 16.1 7 2705 14375 70 15.28 17.940.8Y280S-4 75448.91 9229 12577 76.5 47.9 22 9390 15512 80 57.4 56.73 9310 18447 81.5 2 66.612.5 D 1450 4 9068 21381 81 64.475.6 Y315S-4 110 6 5 8678 24316 78.2 85.472.76 8278 27251 74.5 95.96 7 7822 30186 70 107.081.7591.1811.8Y200L2-6 22514.21 3975 8327 76.5 13.9 02 4043 10270 80 16.7 16.43 4009 12213 81.5 6 19.312.5 D 960 4 3907 14156 81 18.721.9 Y250M-6 37 1 5 3741 16099 78.2 24.821.16 3571 18042 74.5 27.81 7 3377 19985 70 31.123.7226.4614 D 1450 1 11668 17670 76.5 84.5 Y315M-4 132 71.92 11874 21793 80 7 101.2 3 11771 25916 81.5 86.2117.32 4 11464 30040 81 133.399.95 10967 34163 78.2 150.56 6 10457 38286 74.5 169.1113.7 9878 42409 70 188.6 Y355M-4 220 56128.22144.06160.69 1 5004 11699 76.5 20.89 24.5 Y250M-6 372 5090 14428 80 25.02 29.43 5047 17158 81.5 29.01 34.014 D 960 4 4917 19888 81 32.97 38.7 Y315S-6 75 5 4709 22618 78.2 37.21 43.7 6 4494 25348 74.5 41.81 49.1 7 4249 28078 70 46.63 54.7 1 15425 26377 76.5 140.31 164.6 Y355M3-4 3152 15700 32531 80 168.09 197.23 15563 38686 81.5 194.89 228.715 D 1450 4 15151 44841 81 221.46 259.9 JS138-4 410 5 14488 50995 78.2 249.98 293.3 6 13808 57150 74.5 280.88 329.6 7 13035 63305 70 313.29 367.6 1 6570 17463 76.5 40.72 47.8 Y315S-6 75 2 6683 21538 80 48.78 57.2 3 6627 25613 81.5 56.56 66.416 D 960 4 6456 29687 81 64.27 75.4 5 6180 33762 78.2 72.55 85.1Y315L1-6 1106 5898 37837 74.5 81.52 95.7 7 5575 41912 70 90.92 106.7下面的是2016年经典励志语录，需要的朋友可以欣赏，不需要的朋友下载后可以编辑删除～～谢谢～～1、有来路，没退路;留退路，是绝路。

关风机标准型号
关风机是一种用于工业通风、空气净化和除尘的设备，其标准型号主要包括以下几种：
1. Y5-47型离心风机：该型号是一种常用的工业离心风机，适用于输送空气和不含腐蚀性、粘性物质的气体。

其风量范围广，可达到3000m³/h~200000m³/h，风压范围为1000Pa~8000Pa。

2. 4-72型离心风机：该型号是一种低噪音、高效率的离心风机，适用于输送清洁空气和不含腐蚀性、粘性物质的气体。

其风量范围为1000m³/h~80000m³/h，风压范围为300Pa~2000Pa。

3. C6-48型离心风机：该型号是一种大型工业离心风机，适用于输送空气和不含腐蚀性、粘性物质的气体。

其风量范围广，可达到10000m³/h~500000m³/h，风压范围为1000Pa~6000Pa。

4. T35-11型离心风机：该型号是一种小型离心风机，适用于输送清洁空气和不含腐蚀性、粘性物质的气体。

其风量范围为100m³/h~5000m³/h，风压范围为100Pa~1000Pa。

5. DTF-12.5型离心风机：该型号是一种用于矿山通风的离心风机，适用于输送
空气和不含腐蚀性、粘性物质的气体。

其风量范围为2000m³/h~150000m³/h，风压范围为1000Pa~5000Pa。

以上是关风机的常见标准型号，不同型号适用于不同的工业场合，用户可以根据自己的需求选择合适的型号。

消防工程-综合单价表-通风排烟工程11 轴流通风机1.名称:低噪声壁式轴流风机2.型号、规格:2.8#,L=1650m3/h,N=0.06kW,H=58Pa,n=1450rpm3.其它:接线检查调试台 1 1170 117012 轴流通风机1.名称:低噪声壁式轴流风机2.型号、规格:2.8#,L=1650m3/h,N=0.06kW,H=58Pa,n=1450rpm3.其它:接线检查调试台 1 1170 117013 轴流通风机1.名称:低噪声壁式轴流风机2.型号、规格:2.8#,L=1650m3/h,N=0.06kW,H=58Pa,n=1450rpm3.其它:接线检查调试台 1 1170 117014 轴流通风机1.名称:低噪声壁式轴流风机2.型号、规格:2.8#,L=1650m3/h,N=0.06kW,H=58Pa,n=1450rpm3.其它:接线检查调试台 1 1170 117015 轴流通风机1.名称:低噪声壁式轴流风机2.型号、规格:2.8#,L=1650m3/h,N=0.06kW,H=58Pa,n=1450rpm3.其它:接线检查调试台 1 1170 117016 轴流通风机1.名称:低噪声壁式轴流风机2.型号、规格:2.8#,L=1650m3/h,N=0.06kW,H=58Pa,n=1450rpm3.其它:接线检查调试台 1 1170 117017 套管1.名称:穿楼板套管2.材质:焊接钢管3.规格:DN404.填料材质:符合规范要求个 1 018 离心式通风机1.名称:低噪节能型离心风机箱PF-B1-1、SF-B1-12.型号、规格:HTFC-Ⅲ-10,4140m3/h,354Pa,1.5KW3.减振底座:减震器制作安装4.支吊架:型钢台 2 4940 988019 轴流通风机. :流风机2.型号、规格:2.5#,L=1000m3/h,N=0.06kW,H=58Pa,n=1450rpm3.其它:接线检查调试台 1 975 97520 套管1.名称:穿楼板套管2.材质:焊接钢管3.规格:DN254.填料材质:符合规范要求个 1 26 2621 风扇1.名称:排风扇BLD-4002.型号、规格:风量:400m3/h,全压:210Pa,电功率:75W 220V/50Hz3.附件:配套止回阀等台18 715 1287022 风扇1.名称:排风扇BLD-4002.型号、规格:风量:400m3/h,全压:210Pa,电功率:75W 220V/50Hz3.附件:配套止回阀等台8 715 5720。

HTF(A)消防高温排烟轴流风机一、特性及应用HTF(A)消防高温排烟轴流风机采用CAD软件多目标优化设计，选配模压轴流叶轮，内置高温电机，配设专门的电机冷却系统。

选用双速电机直联传动，达到一机两用（即平时送排通风和消防使用时高温排烟），配设电控箱后可远程自动控制。

具有耐高温性能优良、效率高、体积小、安装简便（水平、垂直、吊装均可）等优点，广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风。

按GA211-1999消防风机耐高温试验方法，能在400℃高温条件下连续运行100分钟以上，介质温度100℃条件下连续运行20小时／次不损坏，已被全国各大城市消防部门认可采用。

本系列风机可根据安装使用场合的要求，外设消音箱体，制成HTF（A）-X箱形消防排烟风机。

二、型号说明HTF(A) - X - Ⅱ- 8 W代表屋顶式，常规无字符机号(叶轮直径分米数)型号(Ⅰ为单速,Ⅱ为双速，III为高压型)结构形式（X为箱形，常规无字符）消防高温排烟轴流风机三、HTF(A)-Ⅰ（Ⅱ）型性能参数机号NO.转速(r/min风量(m3/h)风压(Pa)单速功率(kW)双速功率(kW)噪声dB(A)重量(kg)3.5 29006122500835002053685521.11.1/0.8576 65 145030602500175051901350.37 72 624 29006500520046004104905201.51.8/1.377 76 14503250260023001021221300.55 73 694.5 29007900580050005105906702.22.4/278 881450 3950 127 0.75 74 80机号NO.转速(r/min)风量(m3/h)风压(Pa)单速功率(kW)双速功率(kW)噪声dB(A)重量(kg)5.5290015200120001090039859262144/3.386 13514507600600054501001481551.5 75 115629001609015102131975106107605.55.5/4.586 16414508045755165991271531901.5 75 1306.514502150018000153004256206805.55.5/488 180960 14235 187 2.2 80 165注：双速风机的重量参考同号中高速风机的重量。

风机技术规格书A)总则1. 说明本节规定图纸所示或设备表内的风机的制造和安装要求。

2. 一般要求a) 根据图纸及设备表之的送风量、数量、用电量及品种选取而提供合适的风机提供所需的风机，分包人应根据实际安装条件，设备阻力等检定风机压头。

图纸/ 设备表所列压力只供参考，任何更改以达致系统要求皆由分包人自负成本。

b) 在运送时，仓库内及安装时应采取正确的保护设施保护风机。

c) 如无特别指示，所有非消防类风机的出风口风速不应超过10 米/秒。

3. 质量保证a) 制造厂资格：风机的生产商应为本章内所建议的厂家之一，并应有五年以上生产同类型的风机的经验。

b) 每台风机应有制造商铭牌列出系列，型号，生产日期数据等。

c) 符合当地消防局要求。

d) 系统设计、系统之各项指针、系统设备、材料及工艺均须符合本章内所标注的规范/标准，或其它与该标准要求相符的中国或国际认可规范/标准。

4. 交付a) 提供原厂的技术数据，特性曲线，有关风机的总能量，空气流量与压头，风机功率，噪音水平，都应在特性曲线内显示出来。

b) 提供完整的配件表及后备配件表。

c) 提供厂方及工地的试验报造及证书，应明确指示试验时的结果。

d) 提供每一风机的特性曲线或列表，及工作点下噪声级（由63Hz到8000Hz）。

e) 提供由原厂编印的安装、操作及维修手册。

f) 提交安装大样图包括风管接驳，避震弹簧，吊架及其它土建要求。

B)产品1. 概述a) 风机功率超过7.5 千瓦的，其效率不可低于国家节能规范要求。

b) 风机应必须达到静态及动态平衡。

c) 如无特别指示，平时通风用风机电动机转速不可超过1450 转/每分钟。

d) 所有风机及其电动机正常操作下，不能产生太大的震动和噪音。

如产生的震动超越可接受的程度时，分包人须提供足够的防震措施。

2. 轴流风机a) 按图纸和设备表要求，安装轴流式风机、机翼型叶片风机。

b) 风机外壳i) 风机的电动机及叶轮同时安装在外壳内。
