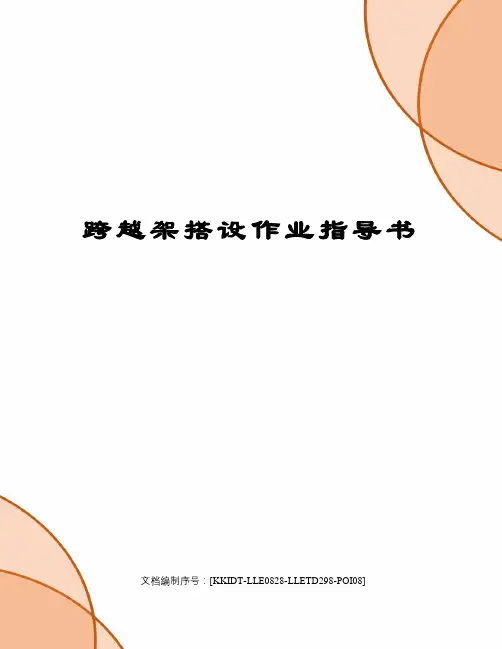

跨越架搭设作业指导书文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]编号:Q/001跨越架搭设作业指导书编写:年月日审核:年月日批准:年月日作业负责:作业日期年月日时至年月日时一、规范性引用文件本工程引用下列中华人民共和国国家规程及企业标准1.GB50233-2005 《110 ~ 500千伏架空送电线路施工及验收规范》2.DL/ 电力建设安全工作规程(第2部分:架空电力线路)3.DL/T5106一1999 跨越电力线路架线施工规程4.Q/HDTG 1001-2000 《质量手册》二、基本规定在跨越施工困难的地方,因带电跨越危险性较大,故在选择跨越施工方案时,应优先选择停电跨越方案。
有下列特点之一的跨越称为特殊跨越:1)被跨运行电力线架空地线高度大于30m。
2)被跨越电力线电压等级为330kV及以上。
3)跨越交叉点下有河流、水塘或其他复杂地形。
4)线路交叉角小于30°或跨越宽度大于70m。
特殊跨越的施工技术方案,需经有关部门审核批准。
跨越架应具有在安全施工允许的条件下本身自立的强度,并能满足施工设计强度的要求。
跨越架的组立必须牢固可靠、所处位置准确。
2.5跨越不停电电力线的跨越架,应适当加固并应用绝缘材料封顶。
2.6跨越架架顶的横辊要有足够的强度,且横辊表面必须使用对导线磨损小的绝缘材料。
如用金属杆件作横辊,则必须在其上包胶。
2.7跨越架经使用单位验收合格后方可使用,跨越架上应按有关规定悬挂醒目标志。
2.8强风、暴雨过后应对跨越设施进行检查,确认合格后方可使用。
2.9搭设和拆除跨越架时应设安全监护人,参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施,经本单位组织培训和技术交底后方可参加跨越施工。
跨越不停电电力线架线施工前,应向运行部门书面申请“退出重合闸”,落实后方可进行不停电跨越施工。
2.10跨越架中心线应与遮护宽度B的中心线重合。
跨越架架顶宽度(横线路方向有效遮护宽度)B按下式计算:B≥[2(Zx+十b]/sin式中:B—跨越架架顶宽度,m;Zx—施工线路导线或地线等安装气象条件下在跨越点处的风偏距离,m;b—跨越架所遮护的最外侧导、地线间在横线路方向的水平距离,m;—跨越交叉角,跨越架架面在被跨越线路导线发生风偏后仍应与其保持的最小安全距离(D min)跨越架架面或拉线与被跨越电力线路导线的最小水平距离D=Zx+D min式中:D —跨越架架面距被跨越电力线路带电体的最小水平距离,m;D min—发生风偏后尚应保持的最小安全距离,m;Zx—风偏距离,m三、施工准备1. 人员的要求2.危险点辨识和预控措施通用部分作业过程3.毛竹跨越施工工器具材料配置表4.本工程交叉跨越明细表5.本工程跨越架详情表四、作业过程1.安全措施施工作业票的安全措施可替代本指导书的安全措施。
跨越架搭设施工方案作者:李龙飞来源:《中国科技博览》2016年第27期[摘 ;要]介绍送电线路架线施工中跨越架搭设施工方法及安全注意事项。
[关键词]跨越架 ;毛竹 ;距离中图分类号:TM752 文献标识码:A 文章编号:1009-914X(2016)27-0045-02一、前言跨越施工在送电线路架设中及其频繁,因而跨越架的搭设也显得尤为重要。
一般木质跨越架经常搭设用于35kV以下电力线、通讯线、公路、河流等施工。
二、施工准备2.1 跨越架搭设前应进行施工准备,包括对跨越物的测量,了解跨越架导电体对带电导线的距离以及封顶绝缘材料的特性等。
2.2 跨越架对带电导线的距离应满足表1要求:跨越架的宽度应满足需保护的架空线在风偏后,跨越处两边各有1.5m的保护范围。
2.3 材料要求(1)竹杆宜使用质地坚硬或生长期3年以上的毛竹(楠竹)。
外观检查时,青嫩、枯黄、麻斑、虫蛀、横裂及纵裂超过一节者不得使用。
(2)竹杆用于立杆(也称主杆)的弯曲度不大于1﹪,用于横杆的弯曲度不宜大于4﹪。
(3)规定竹杆小头直径应不小于一下数值:立杆、大横杆、剪刀撑、支杆为75mm。
小横杆为90mm,60~90mm时可双杆合并或单杆加密使用。
(4)绑扎材料。
竹杆跨越架一般用铁丝绑扎,也可以用塑料纤维绳绑扎。
三、跨越架搭设放样3.1 跨越架架体的中心线应与新建线路的中心线重合;3.2跨越架架体的长度通常须考虑新架线的两边最大宽度及交叉情况、风偏因素等。
宽度须考虑被跨越物的宽度及能保证架子自身稳定条件。
(见图1)3.3 ;跨越架的有效长度:导线或地线间距+风偏值(v=10m/s风速)以及两边线各1.5m安全裕度。
实际整架长度:有效长度计及交叉角之后的长度。
即:整架实际长度=(θ为跨越交叉角)3.4 跨越架架顶宽度(横线路方向有效遮护宽度)B亦可按下式计算:式中:B——跨越架架顶宽度,m;Zx——施工线路导地线等安装气象条件下在跨越点处的风偏距离,m;b——跨越架所遮护的最外侧导、地线间在横线路方向的水平距离,m;3.5 立杆的定位设计(1)根据被跨越物的重要性、位置、大小、高度等,确定采用何种跨越架形式,如双侧还是单侧单排、双排还是多排等。
一、工程概况本工程为110kV马五Ⅰ716线#5-#51改造线路工程。
改造线路前段(原#5-原#46),拆除原马五Ⅰ线#6-#46杆塔及导地线,利用原线路通道新建新#6-新#43,采用单回路铁塔结构,架设单回路导线,双根避雷线,导线采用LGJ-300/25钢芯铝绞线,避雷线采用一根24芯OPGW-100复合光缆及一根JLB40-100分流地线,此段线路全长10.734km。
改造线路后段(原#46-#51),拆除原线路#48塔,新建新#48、新#50.1塔,其余部分利用原线路铁塔,架设单回路导线,单根避雷线,导线采用LGJ-300/25钢芯铝绞线,避雷线采用24芯OPGW-100复合光缆,此段线路全长1.389km。
本工程均搭设毛竹跨越架。
本工程线路重要跨越物如下:跨越物10KV35KV河沟道路房屋通讯线总计13条1条13条6条2处1处二、工器具的检验:(1)施工前,施工技术及材料负责人,应组织人员对工具进行外观检查,各种操作用具不合格者不得使用。
(2)用于带电作业的绝缘绳,应干燥完好,作为专用工具,不得挪作他用,每次使用之后,应经晒干、干燥后装入专用箱子或塑料袋中保管。
(3)绝缘绳索在工程使用前,应做严格的检查,并对各种规格的绳索取样进行拉力试验,同时审查其耐压试验报告,带电作业使用的绝缘绳索应符合GB13035-91的要求。
三、施工组织及准备(1)施工时,要配测工1~2名,重要跨越应有技术负责人和专职安全员在场。
(2)施工前要进行安全、技术交底。
(3)现场测量要精确、布置要合理。
四、毛竹架结构分类1、本工程采用毛竹搭设越线架:毛竹应选用生长五年以上的毛竹(竹),有青嫩、桔黄、黑斑、虫蛀以及裂纹长度通过一节以上等任何一种情况的毛竹严禁使用,毛竹小头直径不能小于7cm,绑扎选用10#~12#的铁丝。
木、竹跨越架的立杆、大横杆应错开打接,搭接长度不得小于1.5m,绑扎时小头应压在大头上,绑扣不得少于3道。
跨越架搭设作业指导书目录1、适用范围 (1)2、引用标准 (1)3、作业准备 (1)4、作业流程、作业方法和要求 (2)4.1作业流程图 (2)4.2作业方法及要求 (2)5、质量标准及检验 (12)6、危险源辨识及预控措施 (14)7、安全文明施工与环保要求 (16)7.1安全文明施工要求 (16)7.2环保要求 (18)8、应急预案 (18)8.1目的 (18)8.2范围 (18)8.3职责 (18)8.4潜在的事故或紧急情况 (19)8.5应急准备 (19)8.6应急响应 (19)8.7应急组织机构 (21)附表一:毛竹跨越架搭设工器具表 (23)1、适用范围适用于架空送电线路工程跨越的公路、通迅线、10kV及其以下电力线搭设毛竹跨越架作业。
2、引用标准➢《跨越电力线路架线施工规程》(DL5106-1999)➢《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)➢《电力建设安全工作规程第2部分:架空电力线路》(DL 5009.2-2004)➢《国家电网公司电力安全工作规程》(线路部分)➢《1000kV 架空送电线路施工及验收规范》( Q/GDW153‐2006)➢《1000kV 架空送电线路工程施工质量检验及评定规程》(Q/GDW163‐2007);➢《国家电网公司基建安全管理规定》(国家电网基建〔2011〕1753号)➢《国家电网公司电网工程施工安全风险识别、评估及控制办法》(国家电网基建〔2011〕1758号)➢本标段线路工程施工图纸、设计交底文件、图纸会审会议纪要等;➢交叉跨越现场实际勘测数据;➢本公司的质量、职业健康安全相关程序文件3、作业准备1)作业人员进行现场调查。
2)跨越所用工器具的准备完毕。
3)跨越架搭设应事先做好技术测量工作。
4)对现场影响跨越架搭设施工的障碍物清理完毕。
5)组织全部施工人员认真学习本作业标准及相关《规程》;施工安全、技术交底已完成。
SJSX2 一般施工方案(措施)报审表工程名称:110kV吕奔线罗溪支线3#-11#线路迁改工程编号:SJSX2-SG方案-004注:本表一式3 份,由施工项目部填报,监理项目部、施工项目部各存1份。
110kV吕奔线罗溪支线3#-11#线路迁改工程跨越架搭设作业指导书批准:年月日审核:年月日编写:年月日常州润源电力建设有限公司110kV吕奔线罗溪支线3#-11#线路迁改工程施工项目部2015年1月12日目录一、工程概况 (1)1、工程简介 (1)2、路径情况 (1)3、地形地质 (1)4、沿线交通情况 (1)5、工地运输 (1)6、沿线主要跨越情况 (1)二、跨越架的类别 (3)1、按被跨越物分类: (3)2、按重要性分类 (3)3、按使用材料分类 (4)4、竹(木)跨越架按结构排数分类 (4)5、按封顶方式分类 (4)三、对跨越架设计及施工的要求 (4)1、跨越架顶长度(横线路方向)计算 (4)2、跨越架顶面宽度(顺线路方向)计算 (5)3、跨越架高度计算 (5)4、最小安全距离 (5)四、跨越架搭设施工要求 (6)1、一般要求 (6)2、跨越架型式 (6)3、跨越架的搭设 (7)4、跨越架的材料要求 (8)5、搭跨越架的用料估算 (8)五、安全措施 (8)1、一般要求 (8)六、设备及工器具管理 (9)七、环境保护及文明施工 (9)1、环境保护 (9)2、环境保护的目标及具体措施 (10)3 文明施工 (10)目的:为了保证架线工序顺利进行,规范跨越架的搭设要求,确保跨越设备和人身的安全,特制定本作业指导书一、工程概况1、工程简述应原常州市武进区(现划分为新北区)奔牛镇人民政府的申请,地块内现状110kV 吕奔7511线罗溪支线3#-11#线路迁移改道。
本次改造新建线路采用单回路、单地线角钢塔及钢管杆架设。
路径长度约为2.65公里,导线采用JL/G1A-300/25钢芯铝绞线,地线采用JLB1A-50铝包钢绞线。
毛竹脚手架搭设方案与搭设规范介绍文档一:毛竹脚手架搭设方案与搭设规范介绍1. 毛竹脚手架搭设方案1.1 建设背景1.1.1 工程概况1.1.2 施工要求1.2 搭设方案1.2.1 搭设基本原则1.2.2 架体布置方式1.2.3 架体选材及尺寸1.2.4 搭设步骤1.3 安全措施1.3.1 工作人员安全要求1.3.2 现场安全设施1.3.3 安全防护措施2. 毛竹脚手架搭设规范介绍2.1 架体组成2.1.1 支撑系统2.1.2 平台系统2.1.3 联结系统2.1.4 防护系统2.1.5 附属设施2.2 搭设要求2.2.1 基础准备2.2.2 架体搭设2.2.3 平台设置2.2.4 联结固定2.2.5 部件安装2.2.6 防护措施2.2.7 拆除要求2.3 操作规范2.3.1 搭设人员要求 2.3.2 使用规范2.3.3 检查与维护附件:1. 毛竹脚手架搭设示意图2. 搭设操作步骤图注释:- 毛竹脚手架:一种常用于建筑施工的临时性架设工具。
- 搭设基本原则:安全可靠、稳定平整、人员通行畅遂。
- 支撑系统:包括立杆、斜杆、拉杆等组成的支撑结构。
- 平台系统:提供工作面的水平支撑结构。
- 联结系统:用于连接和固定各个部件和构件。
- 防护系统:包括安全网、安全带、护栏等,保证工作人员的安全。
- 附属设施:如升降机、梯子等辅助设备。
------------------------------------------------------------------------------------------------------------------------文档二:毛竹脚手架搭设方案与搭设规范介绍1. 毛竹脚手架搭设方案1.1 建设背景1.1.1 工程概况1.1.2 施工要求1.2 搭设步骤1.2.1 基座搭设1.2.2 立杆搭设1.2.3 斜杆搭设1.2.4 横杆搭设1.2.5 平台搭设1.2.6 安全防护搭设1.3 安全措施1.3.1 工作人员安全要求 1.3.2 现场安全设施1.3.3 安全防护措施2. 毛竹脚手架搭设规范介绍2.1 架体组成2.1.1 支撑系统构件 2.1.2 平台系统构件 2.1.3 联结系统构件 2.1.4 防护系统构件 2.1.5 附属设施2.2 搭设要求2.2.1 基座要求2.2.2 支撑系统要求 2.2.3 架体布置要求 2.2.4 平台设置要求 2.2.5 联接固定要求 2.2.6 部件安装要求 2.2.7 防护措施要求 2.2.8 拆除要求2.3 操作规范2.3.1 搭设人员要求 2.3.2 使用规范2.3.3 检查与维护附件:1. 毛竹脚手架搭设示意图2. 搭设操作步骤图注释:- 毛竹脚手架:一种常用于建筑施工的临时性架设工具。

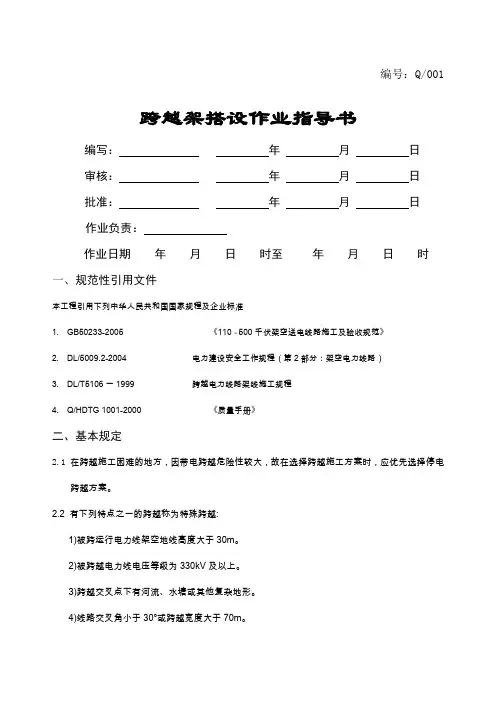

编号:Q/001 跨越架搭设作业指导书编写:年月日审核:年月日批准:年月日作业负责:作业日期年月日时至年月日时一、规范性引用文件本工程引用下列中华人民共和国国家规程及企业标准1.GB50233-2005 《110 ~ 500千伏架空送电线路施工及验收规范》2.DL/5009.2-2004 电力建设安全工作规程(第2部分:架空电力线路)3.DL/T5106一1999 跨越电力线路架线施工规程4.Q/HDTG 1001-2000 《质量手册》二、基本规定2.1 在跨越施工困难的地方,因带电跨越危险性较大,故在选择跨越施工方案时,应优先选择停电跨越方案。
2.2有下列特点之一的跨越称为特殊跨越:1)被跨运行电力线架空地线高度大于30m。
2)被跨越电力线电压等级为330kV及以上。
3)跨越交叉点下有河流、水塘或其他复杂地形。
4)线路交叉角小于30°或跨越宽度大于70m。
特殊跨越的施工技术方案,需经有关部门审核批准。
2.3 跨越架应具有在安全施工允许的条件下本身自立的强度,并能满足施工设计强度的要求。
2.4 跨越架的组立必须牢固可靠、所处位置准确。
2.5跨越不停电电力线的跨越架,应适当加固并应用绝缘材料封顶。
2.6跨越架架顶的横辊要有足够的强度,且横辊表面必须使用对导线磨损小的绝缘材料。
如用金属杆件作横辊,则必须在其上包胶。
2.7跨越架经使用单位验收合格后方可使用,跨越架上应按有关规定悬挂醒目标志。
2.8强风、暴雨过后应对跨越设施进行检查,确认合格后方可使用。
2.9搭设和拆除跨越架时应设安全监护人,参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施,经本单位组织培训和技术交底后方可参加跨越施工。
跨越不停电电力线架线施工前,应向运行部门书面申请“退出重合闸”,落实后方可进行不停电跨越施工。
2.10跨越架中心线应与遮护宽度B的中心线重合。
跨越架架顶宽度(横线路方向有效遮护宽度)B按下式计算:B≥[2(Zx+1.5)十b]/sin?式中:B—跨越架架顶宽度,m;Zx—施工线路导线或地线等安装气象条件下在跨越点处的风偏距离,m;b—跨越架所遮护的最外侧导、地线间在横线路方向的水平距离,m;?—跨越交叉角,2.11跨越架架面在被跨越线路导线发生风偏后仍应与其保持的最小安全距离(D min)2.12跨越架架面或拉线与被跨越电力线路导线的最小水平距离D=Zx+D min式中:D —跨越架架面距被跨越电力线路带电体的最小水平距离,m;D min—发生风偏后尚应保持的最小安全距离,m;Zx—风偏距离,m三、施工准备1. 人员的要求2.危险点辨识和预控措施通用部分作业过程3.毛竹跨越施工工器具材料配置表4.本工程交叉跨越明细表5.本工程跨越架详情表四、作业过程1.安全措施施工作业票的安全措施可替代本指导书的安全措施。
毛竹脚手架搭设施工方案一、前言在建筑施工过程中,脚手架是必不可少的设施之一。
而毛竹作为一种环保、经济、且具有较高的抗弯强度和刚度的材料,被越来越多的建筑工地选用作为脚手架的搭建材料。
本文将详细介绍毛竹脚手架的搭设施工方案,以帮助施工人员更好地了解毛竹脚手架的搭建过程。
二、毛竹脚手架的优势1.环保:毛竹是一种天然材料,不会对环境造成污染。
2.经济:毛竹的价格相对较低,能够有效降低搭建成本。
3.抗弯强度和刚度高:毛竹具有优良的抗弯性能,能够承受较大的荷载。
三、毛竹脚手架的材料与工具准备在搭建毛竹脚手架之前,需要准备以下材料与工具:•毛竹材料:选择质量好、无裂痕的毛竹作为主要搭建材料。
•连接件:选用合适的连接件,确保脚手架的稳固性。
•铁锤、扳手:用于固定连接件和毛竹材料。
•水平仪:用于调整脚手架的水平度。
•安全带、安全帽:确保搭建过程中的施工人员安全。
四、毛竹脚手架的搭建步骤1. 设计脚手架结构在搭建毛竹脚手架之前,首先需要根据具体施工要求设计脚手架的结构,并制定详细的搭建方案。
2. 毛竹材料的加工与处理将购买的毛竹材料按照设计要求进行加工和处理,确保毛竹的长度和粗细符合脚手架搭建的需要。
3. 搭建脚手架基础首先在搭建地点进行基础的搭建,确保地面平整稳固,并按照设计要求设置好脚手架的基础支撑。
4. 搭建主体结构根据设计方案,将毛竹材料和连接件组合搭建成脚手架的主体结构,确保每个连接点牢固无松动。
5. 调整脚手架水平度使用水平仪检查脚手架的水平度,根据需要进行调整,确保脚手架搭建平稳。
6. 安装安全设施在脚手架搭建完成后,安装安全带、安全帽等安全设施,确保施工人员的安全。
7. 完善脚手架结构最后对搭建好的脚手架结构进行检查,确保每个连接点稳固可靠,没有缺陷,确保脚手架的使用安全。
五、毛竹脚手架的注意事项1.严禁超载:不得超过脚手架的承载能力,以免发生意外。
2.定期检查:定期检查脚手架结构的稳固性,发现问题及时处理。

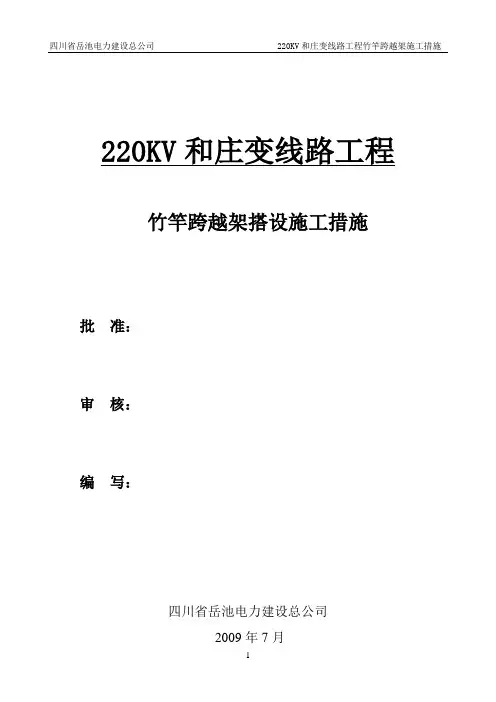

220KV和庄变线路工程竹竿跨越架搭设施工措施批准:审核:编写:四川省岳池电力建设总公司2009年7月一、工程概况:本工程为220KV和庄变线路工程。
线路起于220KV陈庄变西出线架北数第一、第三间隔,止于在建的220KV和庄变北出线架西数第一、第三间隔。
电压等级为220KV。
全线按同塔双回路设计。
我方施工内容为:27#~28#间京广铁路及铁路10KV电力线2条、35+1#~36#间京港澳高速公路共四处跨越架搭设。
二、工作安排:本工程铁路和高速跨越架施工难度较大。
施工中要格外谨慎,严格执行《安全规程》本措施,保证人员和工具与带电体的安全距离、架体牢固、现场监护到位。
三、施工组织:1、施工负责人:2、安全负责人:3、技术负责人:4、工作负责人:5、材料负责人:四、跨越架施工安全及技术措施:跨越架全部用毛竹搭设。
(一)、一般规定1、跨越架的中心应与展放的导(地)线重合,架顶宽度应符合下列规定:(1)、停电架线时,宽度应超出展放的导(地)线中心各1.5M。
(2)、不停电架线时,宽度应超出展放的导(地)线中心各2M。
(3)、如果三相导线同时采用一组跨越架时,其架顶宽度应超出两边线各1.5~2.0M。
(4)、架顶两侧应装设外伸羊角,宽度应超出新建线路两边线各2米。
2、跨越架的长度按下式计算:L=(D+4)/sinа式中:D-新架线路两边线的距离(m)а-线路与被跨越物的交叉角3、跨越架与铁路,公路及通讯线的最小安全距离符合规定跨越架与被跨越物的最小安全距离(m)跨越架部位被跨越物名称铁路公路通讯线与架面水平距离至路中心:3 至路边:0.6 0.6与封顶杆垂直距离至轨顶:7.0 至路面:6.0 1.5与绝缘网垂直距离至轨顶:8.0 至路面:7.0 2.54、跨越多排轨铁路、宽面公路时,跨越架如不能封顶,应增加架顶高度。
5、跨越不停电10KV电力线的跨越架,应适当加固并应用毛竹封顶。
6、跨越架与带电体之间的最小安全距离在考虑施工最大风偏后不得小与规程规定。
不停电(毛竹跨越架)跨越典型施工方法不停电(毛竹跨越架)跨越典型施工方法【摘要】对于35kV及以下线路且跨越高度不超过20m高的跨越施工采用不停电搭设毛竹架跨越施工的方法较停电封网跨越及其他的跨越方法具有经济效益及施工程序简便的优势。
【关键词】跨越架不停电导引绳施工方法1、前言随着国家经济的发展,电力需求越来越大,随之而来的电力建设规模扩大。
目前电力线路施工状况极为复杂,特别是高压跨低压线路施工在现阶段电力线路施工中普遍存在。
各个施工单位在跨越电力线路施工时候采用的方法也是各不相同,根据多年施工经验总结,对于35kV及以下线路且跨越高度不超过20m高的跨越施工采用不停电搭设毛竹架跨越施工的方法较停电封网跨越及其他的跨越方法具有经济效益及施工程序简便的优势。
2、施工特点本施工工艺的主要特点是不停电搭设,减少因停电而造成的经济损失及停电时间限制而造成工程工期的延误;同时因不停电搭设而提高搭设施工风险。
3、适用范围本施工措施适用于跨越35kV及以下且高度不超过20m的电力线路采用毛竹搭设跨越架进行架线施工的工艺控制。
4、工艺原理主要施工原理为对施工线路跨越的低压电力线路进行毛竹架搭设及封顶,然后利用搭设的毛竹架进行人工展放一级导引绳,通过一级导引绳进行二级、三级导引绳展放的施工方法跨越。
5、施工工艺流程及操作要点5.1 跨越电力线路施工流程5.2前期准备5.2.1、现场勘察:被跨越电力线的高度、跨越点的相对位置等情况进行实地测量。
5.3、对跨被越线路档进行毛竹架搭设。
5.3.1、跨越架搭设前,应事先查明有无地下管线或设施,挖坑时如发现地下有异物时,应立即停止施工并与有关部门联系,采取必须的措施后才能继续施工。
5.3.2、毛竹跨越架搭设人员必须由专门培训并经考试合格的架子工承担,严禁无证上岗作业。
5.3.3、毛竹架搭设前对所使用的毛竹等材料应认真挑选和检查,对有严重弯曲、损伤和有裂纹的毛竹,均不得使用。
竹木脚手架作业指导书竹木脚手架作业指导书木工艺标准适丿IJ于以竹、木材搭设的外脚手架。
一、施工准备1、材料⑴圆木、木板、茅竹、篙竹和蔑等材料。
⑵竹或木制脚手架板。
⑶4)4(8号)铅水线、码钉等。
2、作业条件同木章第一节。
二、操作工艺1、.1:、副柱⑴主柱,包括外主柱(排栅柱)、内立柱(平桥柱)、角柱和平台柱,应选用直径介适、顺直的杉木或茅竹,尾径不得少于8cm。
⑵主柱的纵向间距一般不得超过1. 5m(—般只能在八层建筑物30m以卜•使用,八层以上则要另出搭设方案)双排脚手架的内外排柱间距为0・8〜1.2m,内排柱离建筑物20cn)(当人于20cm时,平桥下如须加兜底安全网)。
如遇装饰线,也可能适当加上内柱的小横杆,相酿阵竹。
主柱的弯曲面应在脚手架的纵向平而内背靠背设置。
角柱的弯曲面应向脚手架结构木身的纵向内侧面。
⑶立主柱时先搭临时支架将柱固定。
柱头入土不少于10cm,不得露出地面,且必须立于实土上。
如土质松软,应加以夯实,下设木垫板。
若软土过厚,应挖至实土,当挖土有困难时,可打桩作支承。
荷载较人的柱脚,应加一对约30cm长的横放短杉(俗称称“一字杉蟹脚”)。
在河流、水塘边或淤泥上搭脚手架时,柱脚应加设30〜40cn)长的双重短杉(俗称“十字杉蟹脚”),且须计算脚手架的荷载和淤泥的承载能力,必要时另行设计处理。
当柱立于露岀地而的混凝土或石块上时,应用爲竹将同一平而内的柱脚连结牢固。
⑷双排脚手架的外排主柱及单排脚手架的主柱之间设副柱(俗称“针柱”),副柱从第一度大横杆(即打底梁)开始向上设置,间距一般不大于5。
如采川茅竹作大横杆时,副柱的间距可适当加大,但最人不得超过2叭绑扎副柱时,首先要做好三条以上的人横杆才能立副柱。
⑸柱的驳接分搭接和顶口接两种方式。
搭接用于副柱,其搭接长度不少于1.5m,绑扎不少于三度横杆,如柱料稍弯曲,应采用靠搭接方式,接长后的柱重心应在一垂直线上。
顶口驳接一般用于主柱,顶口处上下两端应各有不少于三条人横杆连接,采用不少于两度索蔑和一度扎隈绑扎。
跨越架搭设作业指导书一、跨越架搭设工艺流程图。
在紧线施工屮,经常要遇到跨越公路、铁路、通讯和广播线路及电力线路等各种障碍物。
为了使导线不受损伤,不影响被跨物的安全运行,放线前应在这些交叉跨越处搭设跨越架,使导线安全顺利通过。
搭设跨越架的方法有;一般搭设、不停电搭设及高空渡线。
说明:1、编制及脚底人员为技术部人员。
2、施工人员为跨越架搭设施工队。
3、监控、验收人员为项目部质安及技术人员。
4、审核批准人员为项口部总工。
二、施工工艺及要求一)施工准备1、技术准备:察看现场测定跨越物与新架线路的夹角,计算跨越架的宽度, 并估算所需钢管或杉木杆的数量,编制跨越架搭设方案,经现场项目总工程师审批后,向施工人员进行技术交底。
2、人员组织准备:拟定现场负责人,搭设时应有人监督,对不停电搭设的跨越架安全员应现场监督,根据工程量的大小确定民技工人数。
3、施工工器具及材料准备:钢管或杉木杆、铁丝、大锤、角桩、登门安全带、钢卷尺等。
二)跨越架搭设A、一般跨越架的搭设搭设一般跨越架适用跨越恢路、公路、通讯、广播及35KV以下停电线路,跨越架有单侧型及双侧型两种。
1、材料的选用:对停电的电力线路宜采用杉木杆,铁丝进行绑扎,搭设跨越架;对跨越恢路、公路、广播通讯线既可采用钢管也可采用杉木杆搭设。
2、搭设的要求:a、立柱间距离一般为1.5米左右,横杆上下距离一般在1.0米左右,以便上下攀登为宜。
b、立柱及支撑杆应埋入土内不少于0.5米。
c、一般跨越架上部不用封顶,比较重要的跨越需要封顶时一般采用斜向或交叉封。
3、跨越架的尺寸及距离跨越物的水平距离:a、跨越架的宽度:如施工线路与被跨越物垂直交叉时,跨越架的宽度应比施工线路齐宽出1.5米,跨越架的屮心应在施工线路的屮心线上,如施工线路与被跨越物不垂直交义时,可按下式计算跨越架的宽度:Z(c+3)/sinJ其屮Z 为跨越架的宽度(米),e为施工线路两边线的距离(米),()为跨越物与被跨越物间的交叉角。
毛竹跨越架搭设作业指导书跨越架搭设作业指导书目录1、适用范围 (1)2、引用标准 (1)3、作业准备 (1)4、作业流程、作业方法和要求 (2)4.1作业流程图 (2)4.2作业方法及要求 (2)5、质量标准及检验 (12)6、危险源辨识及预控措施 (14)7、安全文明施工与环保要求 (16)7.1安全文明施工要求 (16)7.2环保要求 (18)8、应急预案 (18)8.1目的 (18)8.2范围 (18)8.3职责 (18)8.4潜在的事故或紧急情况 (19)8.5应急准备 (19)8.6应急响应 (19)8.7应急组织机构 (21)附表一:毛竹跨越架搭设工器具表 (23)1、适用范围适用于架空送电线路工程跨越的公路、通迅线、10kV及其以下电力线搭设毛竹跨越架作业。
2、引用标准《跨越电力线路架线施工规程》(DL5106-1999)《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)《电力建设安全工作规程第2部分:架空电力线路》(DL 5009.2-2004)《国家电网公司电力安全工作规程》(线路部分)《1000kV 架空送电线路施工及验收规范》( Q/GDW153‐2006)《1000kV 架空送电线路工程施工质量检验及评定规程》(Q/GDW163‐2007);《国家电网公司基建安全管理规定》(国家电网基建〔2011〕1753号)《国家电网公司电网工程施工安全风险识别、评估及控制办法》(国家电网基建〔2011〕1758号)本标段线路工程施工图纸、设计交底文件、图纸会审会议纪要等;交叉跨越现场实际勘测数据;本公司的质量、职业健康安全相关程序文件3、作业准备1)作业人员进行现场调查。
2)跨越所用工器具的准备完毕。
3)跨越架搭设应事先做好技术测量工作。
4)对现场影响跨越架搭设施工的障碍物清理完毕。
5)组织全部施工人员认真学习本作业标准及相关《规程》;施工安全、技术交底已完成。
