自动空气开关的选型及跳闸原因分析 乔洪全

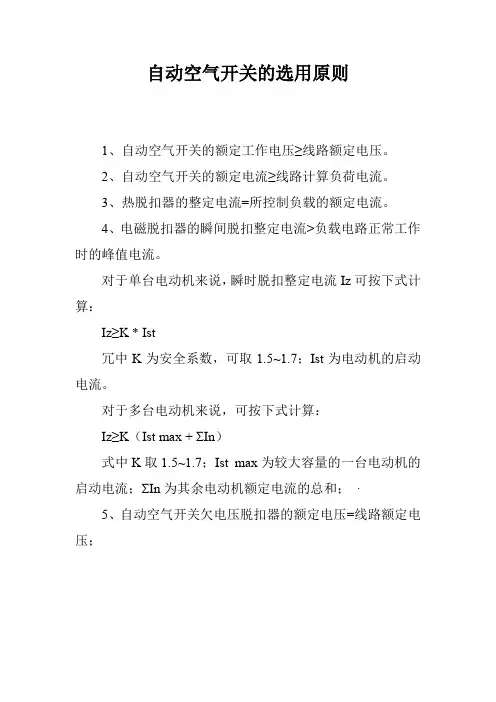

自动空气开关的选用原则
1、自动空气开关的额定工作电压≥线路额定电压。

2、自动空气开关的额定电流≥线路计算负荷电流。

3、热脱扣器的整定电流=所控制负载的额定电流。

4、电磁脱扣器的瞬间脱扣整定电流>负载电路正常工作时的峰值电流。

对于单台电动机来说，瞬时脱扣整定电流Iz可按下式计算：
Iz≥K * Ist
冗中K为安全系数，可取1.5~1.7；Ist为电动机的启动电流。

对于多台电动机来说，可按下式计算：
Iz≥K（Ist max + ΣIn）
式中K取1.5~1.7；Ist max为较大容量的一台电动机的启动电流；ΣIn为其余电动机额定电流的总和；·
5、自动空气开关欠电压脱扣器的额定电压=线路额定电压；。

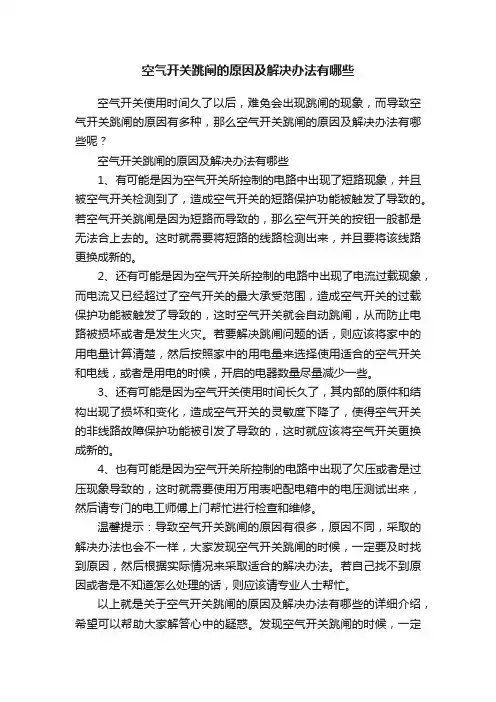

空气开关跳闸的原因及解决办法有哪些空气开关使用时间久了以后，难免会出现跳闸的现象，而导致空气开关跳闸的原因有多种，那么空气开关跳闸的原因及解决办法有哪些呢？空气开关跳闸的原因及解决办法有哪些1、有可能是因为空气开关所控制的电路中出现了短路现象，并且被空气开关检测到了，造成空气开关的短路保护功能被触发了导致的。

若空气开关跳闸是因为短路而导致的，那么空气开关的按钮一般都是无法合上去的。

这时就需要将短路的线路检测出来，并且要将该线路更换成新的。

2、还有可能是因为空气开关所控制的电路中出现了电流过载现象，而电流又已经超过了空气开关的最大承受范围，造成空气开关的过载保护功能被触发了导致的，这时空气开关就会自动跳闸，从而防止电路被损坏或者是发生火灾。

若要解决跳闸问题的话，则应该将家中的用电量计算清楚，然后按照家中的用电量来选择使用适合的空气开关和电线，或者是用电的时候，开启的电器数量尽量减少一些。

3、还有可能是因为空气开关使用时间长久了，其内部的原件和结构出现了损坏和变化，造成空气开关的灵敏度下降了，使得空气开关的非线路故障保护功能被引发了导致的，这时就应该将空气开关更换成新的。

4、也有可能是因为空气开关所控制的电路中出现了欠压或者是过压现象导致的，这时就需要使用万用表吧配电箱中的电压测试出来，然后请专门的电工师傅上门帮忙进行检查和维修。

温馨提示：导致空气开关跳闸的原因有很多，原因不同，采取的解决办法也会不一样，大家发现空气开关跳闸的时候，一定要及时找到原因，然后根据实际情况来采取适合的解决办法。

若自己找不到原因或者是不知道怎么处理的话，则应该请专业人士帮忙。

以上就是关于空气开关跳闸的原因及解决办法有哪些的详细介绍，希望可以帮助大家解答心中的疑惑。

发现空气开关跳闸的时候，一定要及时找到原因，然后根据实际情况来采取适合的解决办法。

空气开关螺丝松动,接触不良造成跳闸,拧紧螺丝可解决.。

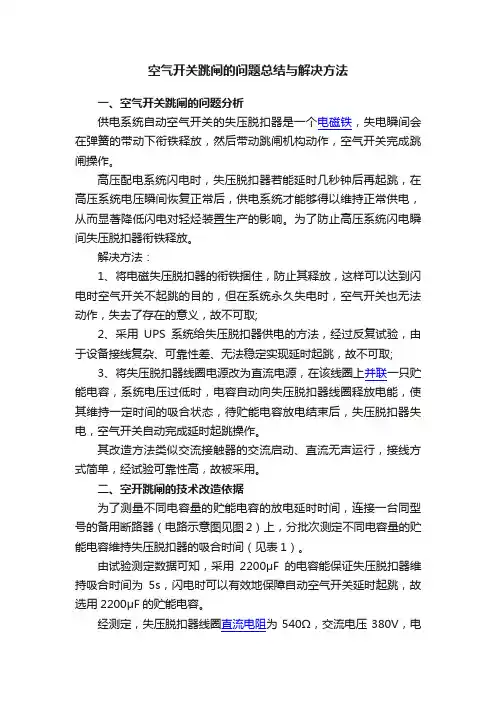

空气开关跳闸的问题总结与解决方法一、空气开关跳闸的问题分析供电系统自动空气开关的失压脱扣器是一个电磁铁，失电瞬间会在弹簧的带动下衔铁释放，然后带动跳闸机构动作，空气开关完成跳闸操作。

高压配电系统闪电时，失压脱扣器若能延时几秒钟后再起跳，在高压系统电压瞬间恢复正常后，供电系统才能够得以维持正常供电，从而显著降低闪电对轻烃装置生产的影响。

为了防止高压系统闪电瞬间失压脱扣器衔铁释放。

解决方法：1、将电磁失压脱扣器的衔铁捆住，防止其释放，这样可以达到闪电时空气开关不起跳的目的，但在系统永久失电时，空气开关也无法动作，失去了存在的意义，故不可取;2、采用UPS系统给失压脱扣器供电的方法，经过反复试验，由于设备接线复杂、可靠性差、无法稳定实现延时起跳，故不可取;3、将失压脱扣器线圈电源改为直流电源，在该线圈上并联一只贮能电容，系统电压过低时，电容自动向失压脱扣器线圈释放电能，使其维持一定时间的吸合状态，待贮能电容放电结束后，失压脱扣器失电，空气开关自动完成延时起跳操作。

其改造方法类似交流接触器的交流启动、直流无声运行，接线方式简单，经试验可靠性高，故被采用。

二、空开跳闸的技术改造依据为了测量不同电容量的贮能电容的放电延时时间，连接一台同型号的备用断路器（电路示意图见图2）上，分批次测定不同电容量的贮能电容维持失压脱扣器的吸合时间（见表1）。

由试验测定数据可知，采用2200μF的电容能保证失压脱扣器维持吸合时间为5s，闪电时可以有效地保障自动空气开关延时起跳，故选用2200μF的贮能电容。

经测定，失压脱扣器线圈直流电阻为540Ω，交流电压380V，电流0.045A。

因交流线圈通过相同的直流电流和交流电流时，吸力维持不变;交流电源改成直流电源时，电感线圈无感抗，其总体阻抗等于其直流电阻，故所需直流电压＝电流×电阻＝0.045×540＝24.3V 经分析确定最终选取所需使用的电器元件见表2所示：三、空开跳闸的解决方法首先选择安装一个50W的控制变压器，将400V交流电变为24V 交流电;再经过桥式整流堆，将失压脱扣器线圈电压由24V交流电转换为24V直流电;最后在桥式整流堆与失压脱扣器线圈构成的回路中，并联一个2200uF的贮能电容，闪电时为失压脱扣器线圈供电（电路示意图见图3）。

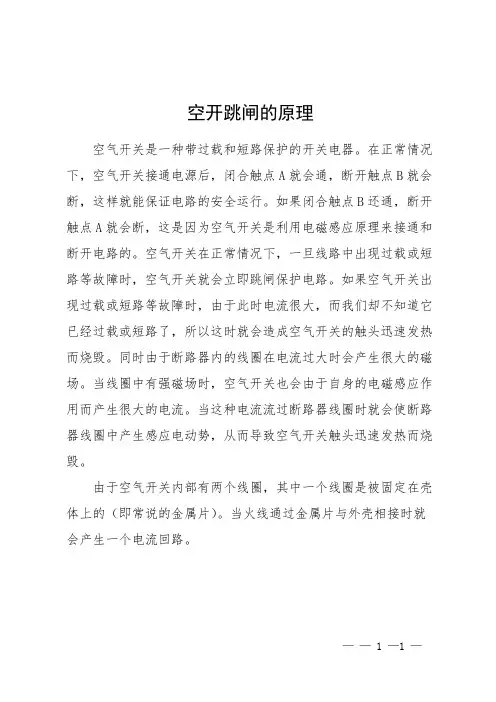

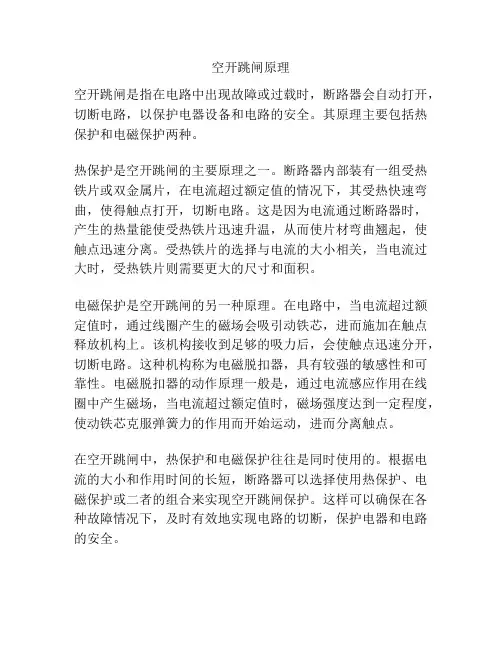

空开跳闸的原理
空气开关是一种带过载和短路保护的开关电器。

在正常情况下，空气开关接通电源后，闭合触点A就会通，断开触点B就会断，这样就能保证电路的安全运行。

如果闭合触点B还通，断开触点A就会断，这是因为空气开关是利用电磁感应原理来接通和断开电路的。

空气开关在正常情况下，一旦线路中出现过载或短路等故障时，空气开关就会立即跳闸保护电路。

如果空气开关出现过载或短路等故障时，由于此时电流很大，而我们却不知道它已经过载或短路了，所以这时就会造成空气开关的触头迅速发热而烧毁。

同时由于断路器内的线圈在电流过大时会产生很大的磁场。

当线圈中有强磁场时，空气开关也会由于自身的电磁感应作用而产生很大的电流。

当这种电流流过断路器线圈时就会使断路器线圈中产生感应电动势，从而导致空气开关触头迅速发热而烧毁。

由于空气开关内部有两个线圈，其中一个线圈是被固定在壳体上的（即常说的金属片）。

当火线通过金属片与外壳相接时就会产生一个电流回路。

—— 1 —1 —。

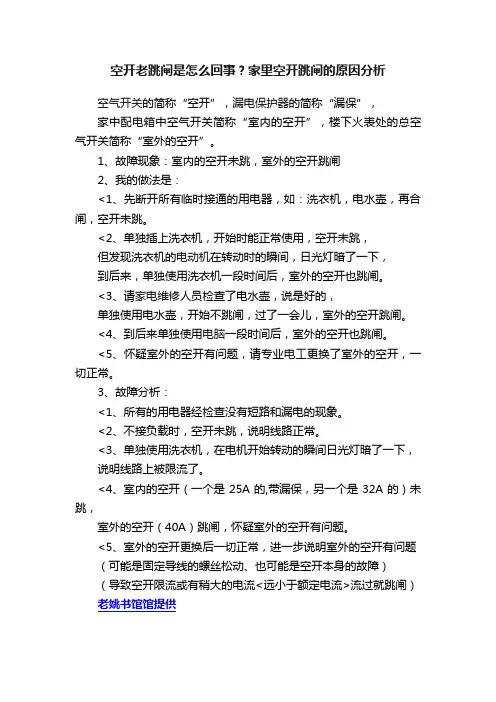

空开老跳闸是怎么回事？家里空开跳闸的原因分析
空气开关的简称“空开”，漏电保护器的简称“漏保”，
家中配电箱中空气开关简称“室内的空开”，楼下火表处的总空气开关简称“室外的空开”。

1、故障现象：室内的空开未跳，室外的空开跳闸
2、我的做法是：
<1、先断开所有临时接通的用电器，如：洗衣机，电水壶，再合闸，空开未跳。

<2、单独插上洗衣机，开始时能正常使用，空开未跳，
但发现洗衣机的电动机在转动时的瞬间，日光灯暗了一下，
到后来，单独使用洗衣机一段时间后，室外的空开也跳闸。

<3、请家电维修人员检查了电水壶，说是好的，
单独使用电水壶，开始不跳闸，过了一会儿，室外的空开跳闸。

<4、到后来单独使用电脑一段时间后，室外的空开也跳闸。

<5、怀疑室外的空开有问题，请专业电工更换了室外的空开，一切正常。

3、故障分析：
<1、所有的用电器经检查没有短路和漏电的现象。

<2、不接负载时，空开未跳，说明线路正常。

<3、单独使用洗衣机，在电机开始转动的瞬间日光灯暗了一下，
说明线路上被限流了。

<4、室内的空开（一个是25A的,带漏保，另一个是32A的）未跳，
室外的空开（40A）跳闸，怀疑室外的空开有问题。

<5、室外的空开更换后一切正常，进一步说明室外的空开有问题
（可能是固定导线的螺丝松动、也可能是空开本身的故障）
（导致空开限流或有稍大的电流<远小于额定电流>流过就跳闸）老姚书馆馆提供。

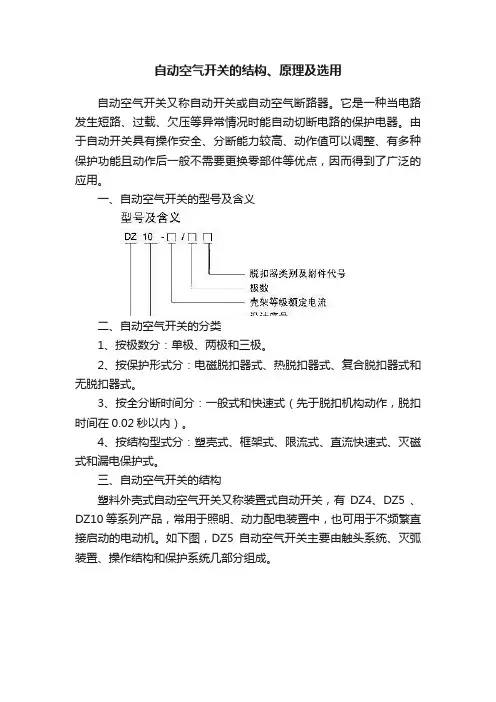

自动空气开关的结构、原理及选用自动空气开关又称自动开关或自动空气断路器。

它是一种当电路发生短路、过载、欠压等异常情况时能自动切断电路的保护电器。

由于自动开关具有操作安全、分断能力较高、动作值可以调整、有多种保护功能且动作后一般不需要更换零部件等优点，因而得到了广泛的应用。

一、自动空气开关的型号及含义二、自动空气开关的分类1、按极数分：单极、两极和三极。

2、按保护形式分：电磁脱扣器式、热脱扣器式、复合脱扣器式和无脱扣器式。

3、按全分断时间分：一般式和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。

4、按结构型式分：塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。

三、自动空气开关的结构塑料外壳式自动空气开关又称装置式自动开关，有DZ4、DZ5 、DZ10等系列产品，常用于照明、动力配电装置中，也可用于不频繁直接启动的电动机。

如下图，DZ5自动空气开关主要由触头系统、灭弧装置、操作结构和保护系统几部分组成。

1、触头系统由镶有银基合金的三对动、静触头串于主电路作为主触头，另有常开、常闭辅助触头各一对。

触头采用直动式双断口桥式触头。

2、灭弧装置开关内装有灭弧罩，罩内有相互绝缘的镀铜钢片组成灭弧栅片，以便于在切断短路电流时加速灭弧和提高断流能力。

3、操作结构操作结构有合闸、维持和分闸三部分，在外壳上伸出分、合两个按钮，有手动和自动两种。

4、保护系统1）过流脱扣器（电磁脱扣器）过流脱扣器上的线圈串联于主电路内，线路正常工作通过正常电流时，产生的电磁吸力不足以使衔铁吸合，脱扣器的上下搭钩钩住，使三对主触头闭合。

当线路发生短路或严重过载时，电磁脱扣器的电磁吸力增大，将衔铁吸合，向上撞击杠杆，使上下搭钩脱离，弹簧力把三对主触头的动触头拉开，实现自动跳闸，达到切断电路的目的。

2）失压脱扣器当线路电压下降或失去时，失压脱扣器的线圈产生的电磁吸力减少或消失，衔铁被弹簧拉开，撞击杠杆，搭钩脱离，断开主触头，实现自动跳闸。

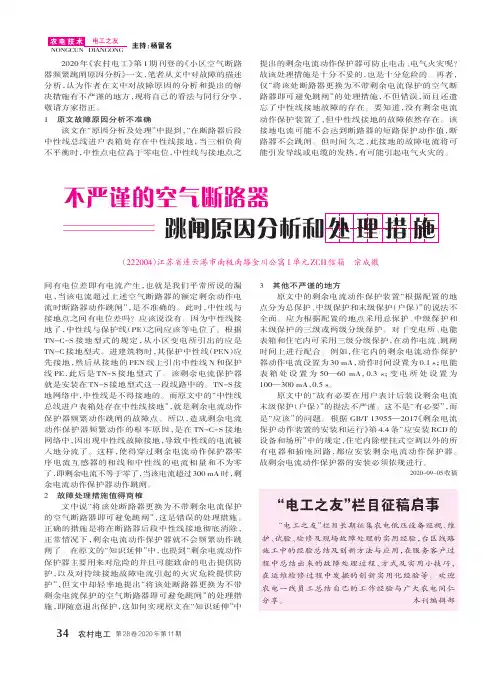

农村电工第28卷2020年第11期2020年《农村电工》第1期刊登的《小区空气断路器频繁跳闸原因分析》一文，笔者从文中对故障的描述分析，认为作者在文中对故障原因的分析和提出的解决措施有不严谨的地方，现将自己的看法与同行分享，敬请方家指正。

1原文故障原因分析不准确该文在“原因分析及处理”中提到，“在断路器后段中性线总线进户表箱处存在中性线接地，当三相负荷不平衡时，中性点电位高于零电位，中性线与接地点之间有电位差即有电流产生，也就是我们平常所说的漏电，当该电流超过上述空气断路器的额定剩余动作电流时断路器动作跳闸”，是不准确的。

此时，中性线与接地点之间有电位差吗？应该说没有。

因为中性线接地了，中性线与保护线（PE ）之间应该等电位了。

根据TN-C-S 接地型式的规定，从小区变电所引出的应是TN-C 接地型式。

进建筑物时，其保护中性线（PEN ）应先接地，然后从接地的PEN 线上引出中性线N 和保护线PE ，此后是TN-S 接地型式了。

该剩余电流保护器就是安装在TN-S 接地型式这一段线路中的。

TN-S 接地网络中，中性线是不得接地的。

而原文中的“中性线总线进户表箱处存在中性线接地”，就是剩余电流动作保护器频繁动作跳闸的故障点。

所以，造成剩余电流动作保护器频繁动作的根本原因，是在TN-C-S 接地网络中，因出现中性线故障接地，导致中性线的电流被入地分流了。

这样，使得穿过剩余电流动作保护器零序电流互感器的相线和中性线的电流相量和不为零了，即剩余电流不等于零了，当该电流超过300mA 时，剩余电流动作保护器动作跳闸。

2故障处理措施值得商榷文中说“将该处断路器更换为不带剩余电流保护的空气断路器即可避免跳闸”，这是错误的处理措施。

正确的措施是将在断路器后段中性线接地彻底消除，正常情况下，剩余电流动作保护器就不会频繁动作跳闸了。

在原文的“知识延伸”中，也提到“剩余电流动作保护器主要用来对危险的并且可能致命的电击提供防护，以及对持续接地故障电流引起的火灾危险提供防护”，但文中却轻率地提出“将该处断路器更换为不带剩余电流保护的空气断路器即可避免跳闸”的处理措施，即随意退出保护，这如何实现原文在“知识延伸”中提出的剩余电流动作保护器可防止电击、电气火灾呢？故该处理措施是十分不妥的，也是十分危险的。

自动空气开关一、自动空气开关的作用自动空气开关又称自动空气断路器，是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

二、自动空气开关的特点自动空气开关具有操作安全．使用方便．工作可靠．安装简单．动作后(如短路故障排除后)不需要更换元件（如熔体）等优点。

因此，在工业．住宅等方面获得广泛应用。

自动空气开关具有过载和短路两种保护功能，当电路发生过载、短路、失压等故障时能自动跳闸，正常情况下可以用来不频繁的接通和断开电路以及控制电机的启动和停止。

自动空气开关有DW系列（称为框架式或万能式）和DZ系列（称为塑料外壳式或装置式）两种。

DW系列主要用作配电网络的保护开关及正常工作条件下不频繁转换电路用。

DZ系列即可作为配电网络的保护开关，也可作电机、照明电路的控制开关。

三、自动空气开关的工作原理空气开关也就是断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。

断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。

短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。

断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。

在复式脱扣器中，反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。

主触点通过操作机构(手动或电动)使之闭合的，其触点系统由于装有灭弧装置因而不仅能接通或切断正常的工作电流，还能在发生故障时迅速切断比正常工作电流大好几倍的故障电流，从而能有效地保护电路中的电气设备开关的脱扣机构是一套连杆装置。

当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。

如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。

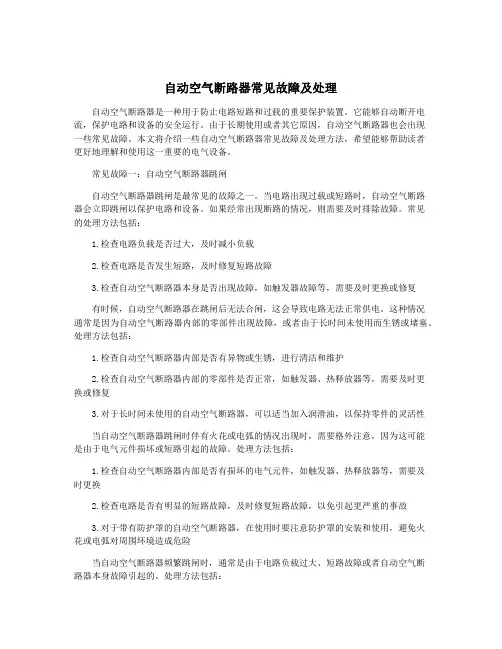

自动空气断路器常见故障及处理自动空气断路器是一种用于防止电路短路和过载的重要保护装置。

它能够自动断开电流，保护电路和设备的安全运行。

由于长期使用或者其它原因，自动空气断路器也会出现一些常见故障。

本文将介绍一些自动空气断路器常见故障及处理方法，希望能够帮助读者更好地理解和使用这一重要的电气设备。

常见故障一：自动空气断路器跳闸自动空气断路器跳闸是最常见的故障之一。

当电路出现过载或短路时，自动空气断路器会立即跳闸以保护电路和设备。

如果经常出现断路的情况，则需要及时排除故障。

常见的处理方法包括：1.检查电路负载是否过大，及时减小负载2.检查电路是否发生短路，及时修复短路故障3.检查自动空气断路器本身是否出现故障，如触发器故障等，需要及时更换或修复有时候，自动空气断路器在跳闸后无法合闸，这会导致电路无法正常供电。

这种情况通常是因为自动空气断路器内部的零部件出现故障，或者由于长时间未使用而生锈或堵塞。

处理方法包括：1.检查自动空气断路器内部是否有异物或生锈，进行清洁和维护2.检查自动空气断路器内部的零部件是否正常，如触发器、热释放器等，需要及时更换或修复3.对于长时间未使用的自动空气断路器，可以适当加入润滑油，以保持零件的灵活性当自动空气断路器跳闸时伴有火花或电弧的情况出现时，需要格外注意，因为这可能是由于电气元件损坏或短路引起的故障。

处理方法包括：1.检查自动空气断路器内部是否有损坏的电气元件，如触发器、热释放器等，需要及时更换2.检查电路是否有明显的短路故障，及时修复短路故障，以免引起更严重的事故3.对于带有防护罩的自动空气断路器，在使用时要注意防护罩的安装和使用，避免火花或电弧对周围环境造成危险当自动空气断路器频繁跳闸时，通常是由于电路负载过大、短路故障或者自动空气断路器本身故障引起的。

处理方法包括：。

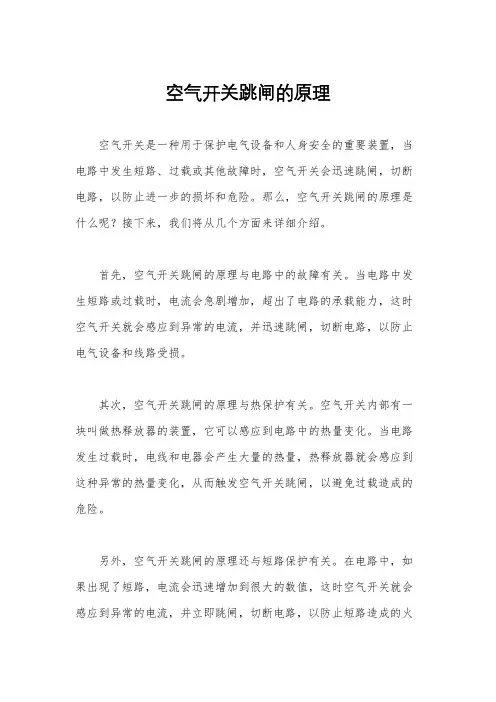

空气开关跳闸的原理
空气开关是一种用于保护电气设备和人身安全的重要装置，当电路中发生短路、过载或其他故障时，空气开关会迅速跳闸，切断电路，以防止进一步的损坏和危险。

那么，空气开关跳闸的原理是什么呢？接下来，我们将从几个方面来详细介绍。

首先，空气开关跳闸的原理与电路中的故障有关。

当电路中发生短路或过载时，电流会急剧增加，超出了电路的承载能力，这时空气开关就会感应到异常的电流，并迅速跳闸，切断电路，以防止电气设备和线路受损。

其次，空气开关跳闸的原理与热保护有关。

空气开关内部有一块叫做热释放器的装置，它可以感应到电路中的热量变化。

当电路发生过载时，电线和电器会产生大量的热量，热释放器就会感应到这种异常的热量变化，从而触发空气开关跳闸，以避免过载造成的危险。

另外，空气开关跳闸的原理还与短路保护有关。

在电路中，如果出现了短路，电流会迅速增加到很大的数值，这时空气开关就会感应到异常的电流，并立即跳闸，切断电路，以防止短路造成的火
灾和安全事故。

此外，空气开关跳闸的原理还与电气设备的保护有关。

当电气设备发生故障时，可能会对电路造成损坏，甚至引发火灾和安全事故。

空气开关可以在第一时间感应到这种故障，并迅速跳闸，切断电路，以保护电气设备和人身安全。

总的来说，空气开关跳闸的原理是基于对电路中异常电流、热量变化和短路的感应和保护。

通过及时切断电路，空气开关可以有效地防止电气设备和人身安全受到损害，是电路中不可或缺的重要装置。

希望通过本文的介绍，您对空气开关跳闸的原理有了更深入的了解。
