钻孔夹具设计任务书

机械制造工艺学与机床夹具设计课程设计设计题目：杠杆工艺过程设计及钻铰Φ10孔夹具设计设计者：所在班级：指导教师：提交日期：安徽农业大学工学院目录机制工艺课程设计任务书……………………………………………… 3页第1章零件分析…………………………………………………………4页 1.1 零件的作用……………………………………………………4页1.2 零件的工艺分析………………………………………………4页1.3 确定零件的生产类型…………………………………………5页第2章确定毛坯、绘制毛坯简图………………………………………6页2.1 选择毛坯………………………………………………………6页2.2 确定毛坯的尺寸公差和机械加工余量………………………6页2.3 绘制拨叉锻造毛坯简图…………………………………………7页第3章工艺规程设计……………………………………………………8页3.1 定位基准的选择………………………………………………8页3.2 拟订工艺路线…………………………………………………8页3.3 加工设备及工艺装备的选用……………………………………11页3.4 加工余量、工序尺寸和公差的确定…………………………12页3.5 切削用量的计算………………………………………………14页3.6 时间定额的计算………………………………………………16页第4章专用钻床夹具设计………………………………………………20页4.1 夹具设计任务…………………………………………………20页4.2 拟定钻床夹具结构方案与绘制夹具草图……………………20页4.3 绘制夹具装配总图……………………………………………22页4.4 夹具装配图上标注尺寸、配合及技术要求…………………22页第5章设计总结…………………………………………………………23页参考文献………………………………………………………………24页附件…………………………………………………………………………25页机制工艺课程设计任务书一、课程设计任务书二、设计题目与要求如下图所示杠杆零件，材料为HT200，试编制零件的机械加工工艺规程及设计钻铰Φ孔的钻床夹具。

机械制造技术钻孔夹具设计说明书学校：成都纺织高等专科学校学院：机械工程学院姓名：杨鹏飞班级：机械设计101班学号：201003031023指导老师：宋超目录绪论…………………………………………………绪论机床夹具概论夹具简介夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。

在金属切削机床上使用的夹具统称为机床夹具。

在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，故机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。

机床夹具设计是一项重要的技术工作。

机床夹具的概念在机械制造厂的生产过程中用夹安装工件使之固定在正确的位置上，完成其切削加工、检验、装配、焊接等工作，所使用的工艺装备称为夹具。

机床夹具的功能在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧。

然而，由于各类机床加工方式的不同，有些机床夹具还具有一些特殊的功能。

机床夹具的主要功能定位：确定工件在夹具中占有正确的过程。

定位是通过工件定位基准面与夹具定位元件的定位面接触或配合实现的。

正确的定位可以保证工件加工面的尺寸和位置精度要求。

夹紧：工件定位后将其固定，使其在加工过程中保持定位位置不变的操作。

由于工件在加工时，受到各种力的作用，若不将工件固定，则工件会松动、脱落。

因此，夹紧为工件提供了安全、可靠的加工条件。

机床夹具的特殊功能（1）对刀调整刀锯切削刃相对工件或夹具的正确位置。

如铣床夹具中的对刀块，它能迅速地确定铣刀相对于夹具的正确位置。

（2）导向如钻床夹具中的钻模板和钻套，能迅速地确定钻头的位置，并引导其进行钻削。

导向元件制成模板形式，故钻床夹具常称为钻模。

镗床夹具也具有导向功能。

零件功能分析1.1零件图分析从零件图可以看出此零件为法兰盘，主要用于连接，连接处要求密封，所以此零件有较高的精密度，公差要求比较高。

从图上可以看出需要在特殊位置加工用于灌注润滑用的润滑油孔，所以需要钻孔。

目录前言 (3)设计任务书 (4)设计思想与不同方案对比 (5)定位分析和定位误差计算 (10)对刀及导引装置设计 (13)夹紧机构设计与夹紧力计算 (14)夹具操作动作说明 (15)设计心得体会 (15)参考文献书目 (17)前言机械制造装备课程设计是机械设计中的一个重要的实践性教学环节,也是机械类专业学生较为全面的机械设计训练。

其目的在于:1．培养学生综合运用机械设计基础及其他课程的理论知识和生产实际知识去分析、解决工程实际问题的能力,通过课程设计训练可以巩固和加深有关机械课程设计方面的理论知识；2．学习和掌握一般机械设计的基本方法和步骤,培养独立设计的能力，为后续的专业课程设计及毕业设计打好基础、做好准备；3．使学生具有查询规范手册、图册和有关设计资料的能力。

在工艺规程中，零件就要按工艺规程顺序进行加工.在加工中，除了需要机床、刀具、量具之外，还要用机床夹具。

机床夹具是机床和工件之间的连接装置，使工件相对于机床获得正确的位置。

机床夹具的好坏将直接影响工件加工表面的位置精度。

通常把确定工件在机床上或夹具中占有正确位置的过程，称为定位。

当工件定位后，为了避免在加工中受到切削力、重力等的作用而破坏定位，还应该用一定的机构或装置将工件加以固定。

使工件在加工过程中保持定位位置不变的操作,称为夹紧。

将工件定位、夹紧的过程称为装夹。

工件装夹是否正确、迅速、方便和可靠,将直接影响工件的加工质量、生产效率、制造成本和操作安全等。

机床夹具在生产中应用十分广泛。

专业数控技术班级3092 姓名薛本霖学号1401093115 设计题目钻孔Φ18H7专用夹具指导老师汪炳森设计条件零件简图（含材料、质量及毛坯种类）、大批量生产质量材料毛坯种类0.45㎏45 模锻件设计要求1、用计算机绘制总装图一张（A2图）、指定零件图一张（A3图）；2、设计说明书一份(包括零件图分析、定位方案确定、定位误差确定、定位误差计算等内容）;3、设计时间：7天.审核批准年月日机床夹具课程设计任务书设计思想与不同方案对比1。

重庆大学网络教育学院学生毕业设计任务书批次、层次、专业_202002本科、机械设计制造及自动化校外学习中心浙江上虞校外学习中心学生姓名李佳铭学号 W191008901.设计题目法兰盘零件工艺规程及钻孔4-φ9夹具设计如图1所示，设备中法兰盘零件，该产品年产量为10000台，设其备用率为5%，机械加工废品率为1%，试进行该零件的机械加工工艺规程设计和钻孔4-φ9用的夹具设计。

图1 法兰盘零件草图2.起止时间设计工作自2020 年9 月14 日起至2020 年10 月29日止3.设计步骤3.1计算生产纲领，确定生产类型根据题目中给定的零件的年产量计算生产纲领，确定生产类型。

3.2零件的分析（1）熟悉零件图结构，绘制CAD图样及三维结构建模。

（2）分析零件图上各项技术要求，确定主要加工表面。

（3）加工表面的尺寸精度和形状精度。

（4）主要加工表面间的相互位置精度。

（5）加工表面粗糙度及其它方面的表面质量要求。

（6）热处理要求及其它要求。

3.3选择毛坯（1）根据零件用途确定毛坯类型。

（2）根据生产批量确定毛坯制造方法。

（3）根据手册查定表面加工余量及余量公差。

3.4工艺规程设计（1）定位基准的选择（包括粗、精基准的选择）（2）零件表面加工方法的选择（3）制定工艺路线（4）确定机械加工余量及毛坯尺寸，设计毛坯——零件综合图（5）工序设计①选择加工设备与工艺装备选择机床,选择夹具,选择刀具,选择量具②工序尺寸的确定及计算（6）选择切削用量、确定时间定额（7）填写机械加工工艺规程卡片和机械加工工序卡片。

3.5机床夹具设计（1）拟定夹具的结构方案①确定夹具的类型②确定工件的定位方案③确定工件的夹紧形式④确定刀具的导向方式或对刀装置⑤确定其它机械，如分度、装卸用的辅助装置等。

⑥夹具体的结构类型的设计（2）夹具总图设计（3）夹紧力的计算及夹具精度的校核（4）绘制夹具零件图样3.6编写设计说明书设计说明书内容如下：（1）目录（2）设计任务书。

机械制造技术课程设计题 目：变速叉钻 螺纹孔夹具设计院 别： 机 电 学 院专 业： 机械设计制造及其自动化姓 名：学 号：指导教师：日 期： 2013年 月 日10M目录目录 (2)课程设计任务书 (3)序言 (4)一、零件的分析 (4)㈠零件的作用 (5)㈡零件的工艺分析 (5)二、夹具的定位结构方案设计 (7)㈠设计定位方案及定位误差分析 (7)①方案一 (9)②方案二 (9)③方案三 (10)㈡确定定位方案 (11)三、定位元件的设计 (11)i.定位心轴的设计 (11)ii.定位销的设计 (12)四、导向装置设计 (13)i.快换钻套选用 (14)ii.钻套用衬套选用 (15)iii.钻套螺钉选用 (15)五、夹紧机构设计 (16)㈠确定夹紧机构 (16)㈡夹紧元件的设计 (16)㈣夹紧力的计算 (18)㈤校核夹紧的强度 (20)六、夹具体设计 (20)七、绘制总图及确定主要尺寸、公差和技术要求 (21)八、总结 (22)九、参考资料 (23)机械制造技术基础课程设计任务书全套图纸，加153893706设计题目设计CA10B解放汽车第四速及第五速变速叉加工M10螺纹孔的专用钻床夹具设计内容：1、零件图1张2、夹具结构设计装配图1张3、夹具结构设计零件图1~2张4、课程设计说明数1份序言机械制造技术基础课程设计是在我们学完了大学的全部基础课、技术基础可以及大部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性链接，也是一次理论联系实际的训练。

因此，它在我们的大学学习生活中占有十分重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题的能里，为今后参加祖国的现代化建设打下一个良好的基础。

一、零件的分析㈠零件的作用题目所给定的零件是CA10B解放汽车第四速及第五速的变速叉（见图1-1），应用在汽车变速箱的换挡机构中。

机械制造工程原理课程设计任务书一、设计题目机油泵传动轴支架钻2X①8孔的夹具设计;二、原始依据1.生产类型：成批生产;2.零件图样。

三、设计内容1.零件图1张；2.毛坯草图1张；3.制定零件的机械加工工艺规程，填写机械加工工艺过程卡片及指定工序的机械加工工序卡片各1份。

或填入机械加工工艺过程综合卡片；4.设计指定的专用夹具，绘制夹具装配总图1张，绘制所设计夹具的大件零件图1张；5.编写设计说明书1份。

目录一. 零件工艺性分析二. 加工方法的选择及工艺路线的制定三. 夹具方案的探讨四・工件的夹紧五. 机床夹具设计六. 设计总结七. 参考文献一•零件工艺性分析1.1零件的作用本次课程设计我们小组的任务是针对生产实际中的一个零件---------- 机油泵传动轴支架。

如右图所示，题目所给定的零件是机油泵传动轴支架。

它位于传动轴的端部。

主要作用是支承传动轴，连接油口，起到固定机油泵的作用。

是拖拉机里用到的最普遍的零件之一。

它结构简单，体积也较小，属叉架类零件。

其中4）32孔要与轴配合，要求精度较高。

1.2零件的工艺分析机油泵传动轴支架共有两组加工加工表面，它们之间有一定的位置要求。

现2.以2^8H7（^015）沉孔4）10*90°为中心的加工表面这一组加工表面包括：2*08H7（：g）沉孔4> 10*90° , 10±0.05mm, 26±0.2mm, 223±0. 05mm, dll轴线的位移度不大于RO. 25。

这两组加工表面之间有着一定的位置要求，主要是：⑴4）32H7轴线对B-B面的不垂直度100长度上不大于0. 05⑵ ©32H7 轴线和一个08H7（,g）距离54±0. 12mm。

（3）由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的位置精度。

二.加工方法的选择及工艺路线的制定2.2基准的选择粗基准的选择粗基准选择原则：选择粗基准，主要是选择第一道机械加工工序的定位基准, 以便为后续工序提供精基准。

第一部分设计任务书及课程设计的要求和内容加工 (2)其次部分序言 (4)第三部分拨叉Φ22mm 孔的钻床夹具设计 (5)第四部分.致谢与心得体会 (15)第五部分参考文献 (16)附录：夹具零件图与夹具装配图(草稿) .................. 17(18) CAD图另图 (19)第一部分：山西大同高校煤炭工程学院09机械设计及其自动化专业《机械制造设施设计》设计任务书设计题目：CA6140拨叉钻床夹具设计要求：设计加工孔①22mm的钻床夹具毛坯类型：铸件（两件铸在一起）设计时间：2022.1217——设计内容：1、熟识零件图2、绘制零件图（一张）3、绘制夹具总装图4、编写设计说明书备注：CA6140车床拨叉831002毛坯图其次部分：序言机械制造装备设计使我们学完了高校的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深化的综合性的总复习, 也是一次理论联系实际的训练,因此,它在我们四年的高校生活中占有重要的地位。

就我个人而言，我盼望能通过这次课程设计对自己将来将从事的工作进行一次适应性训练，从中熬炼自己分析问题、解决问题的力量，为今后参与祖国的“四化”建设打下一个良好的基础。

制造背景：机械制造离不开金属切削机床，而机床夹具则是保证机械加工质量、提高生产效率、减轻劳动强度、降低对工人技术的过高要求、实现生产过程自动化不行或缺的重要工艺装备之一。

机床夹具被广泛用于制造业中，大量专用机床夹具的使用为大批量生产供应了必要条件。

在机床制造或修理中，经常遇到在圆柱上横穿孔的工件，这些工件的孔或螺纹孔的中心线不相交，需在车好圆柱后装配，画好孔的位置线，在按线加工孔或螺纹。

以前当工件画好线后，用四爪卡盘按线进行安装，再加工内孔。

在校正的过程中，调整夹在圆柱面上的两爪时，工件产生滚动，使划线孔的中心线产生角度位移，很难将工件校正, 而产生加工废品。

为此人们设计制造了夹具，通过30年的使用，效果很好。

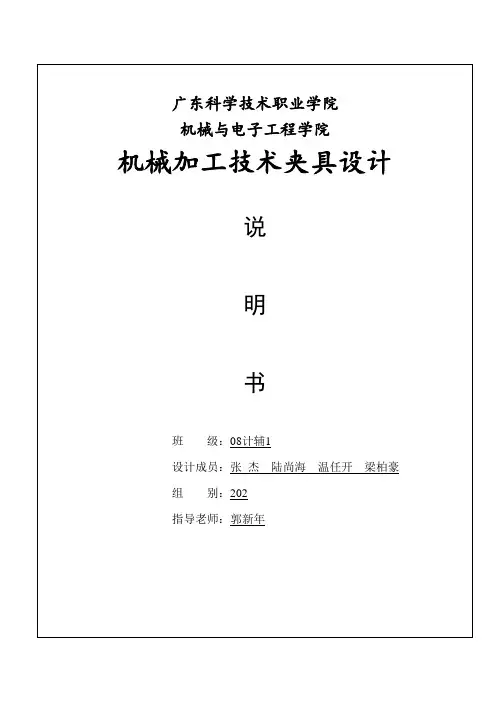

广东科学技术职业学院机械与电子工程学院机械加工技术夹具设计说明书班级：08计辅1设计成员：张杰陆尚海温任开梁柏豪组别：202指导老师：郭新年目录1零件工艺技术分析1.1 零件的生产类型1.2分析图例零件结构1.3确定毛坯尺寸1.4零件的加工工艺路线1.5划分工序1.6确定各工序顺序1.7热处理及其他工序的安排2夹具设计总图夹具零件图工件零件图（图附设计书后）3夹具设计分析3.1夹具原理分析3.2夹具定位原理分析3.3定位误差分析3.4夹紧力分析4总结5参考文献1、零件工艺技术分析1.1零件的生产类型根据设计题目可知：Q = 2 000台/年，n = 1件/台；结合生产实际，备品率a 和废品率b分别取为5%和2%。

代入公式（4-1）得该零件的生产纲领：N = 2 000×1×（1 + 5%）×（1 + 2%）= 2 142件/年零件是机床上的齿轮，质量为1.36 kg，查表4-2可知其属轻型零件，生产类型为中批量生产。

1.2分析图例零件结构Φ68k7mm内孔IT7 Ra0.8Φ90mm外圆表面IT13 Ra3.2Φ106.5mm外圆表面IT12 Ra6.3Φ94内孔IT13 Ra6.3齿面Ra1.6键槽IT13 R3.2Φ5通孔及锥形沉头孔Φ71内孔槽IT13 Ra6.3端面IT13 Ra6.3倒角，倒圆角该零件的基本类型为轴类零件主要表面：Φ68k7mm内孔次要表面：其他表面结构工艺分析：该零件结构工艺性良好。

1.3确定毛坯尺寸该毛坯采用模锻件，45钢1.4零件的加工工艺路线Φ68k7mm内孔IT7 Ra0.8 粗镗-半精镗-精镗Φ90mm外圆表面IT13 Ra3.2 粗车-半精车Φ106.5mm外圆表面IT12 Ra6.3 粗车Φ94内孔IT13 Ra6.3 粗镗齿面Ra1.6 粗滚-精滚键槽IT13 R3.2 粗铣Φ5通孔及锥形沉头孔钻-锪Φ71内孔槽IT13 Ra6.3 车端面IT13 Ra6.3 粗车倒角，倒圆角车1.5划分工序该零件的加工属于中批量生产，采用工序及不过于分散，也不过于集中的原则，将能在一次安装中加工的加工内容作为一道工序。

前言机械设计是机械工程的重要组成部分，是决定机械性能的最主要因素。

由于各产业对机械的性能要求不同而有许多专业性的机械设计，如纺织机械设计、矿山机械设计、农业机械设计、船舶设计、汽车设计、机床设计、压缩机设计、内燃机设计、汽轮机设计、泵设计等专业性的机械设计分支学科。

在机械制造厂的生产过程中,用来安装工件使之固定在正确位置上,完成其切削加工、检验、装配、焊接等工作,所使用的工艺装备统称为夹具。

如机床夹具、检验夹具、焊接夹具、装配夹具等。

机床夹具的作用可归纳为以下四个方面：1.保证加工精度机床夹具可准确确定工件、刀具和机床之间的相对位置，可以保证加工精度。

2.提高生产效率机床夹具可快速地将工件定位和夹紧，减少辅助时间。

3.减少劳动强度采用机械、气动、液动等夹紧机构，可以减轻工人的劳动强度。

4.扩大机床的工艺范围利用机床夹具，可使机床的加工范围扩大，例如在卧式车床刀架处安装镗孔夹具，可对箱体孔进行镗孔加工。

机械制造装备设计课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。

其目的在于：1.培养学生综合运用机械设计基础以及其他先修课程的理论知识和生产实际知识去分析和解决工程实际问题的能力，通过课设训练可以巩固、加深有关机械课设方面的理论知识。

2.学习和掌握一般机械设计的基本方法和步骤。

培养独立设计能力，为以后的专业课程及毕业设计打好基础，做好准备。

3.使学生具有运用标准、规范手册、图册和查询有关设计资料的能力。

我国的装备制造业尽管已有一定的基础，规模也不小，实力较其它发展中国家雄厚。

但毕竟技术基础薄弱，滞后于制造业发展的需要。

我们要以高度的使命感和责任感，采取更加有效的措施，克服发展中存在的问题，把我国从一个制造业大国建设成为一个制造强国，成为世界级制造业基础地之一。

1.3零件工艺分析本次课设是要为此图1-1-3中的端盖设计一个钻3-φ9孔的夹具，最终实现将工件定位，更加精确和方便的完成钻孔工作，并保证能夹紧工件，夹紧力要适中，不要使工件变形，又能保证工件所要求的加工精度。

钻孔夹具课程设计说明书学院班级：08机械电子1班学生姓名学号0811112018指导教师夹具设计说明书目录一、设计要求二、零件分析三、定位分析四、夹紧分析五、钻模板、钻套设计六、夹具体设计七、小结八、心得体会九、参考文献一、设计要求设计思路：（1）由于是钻孔我们可以参考钻孔夹具设计的流程：1定位2夹紧（2）根据机械制造工艺学的知识可知钻孔夹具的设计要点是：1钻套2钻模板3夹具体（3）夹具设计的一般步骤：1）明确设计任务与收集设计材料2）确定夹具设计方案与绘制夹具草图3）进行必要的分析计算4）审查方案与改进设计5）绘制夹具装配总图6）绘制夹具零件图（4）夹具设计中的几个重要问题1）清根问题在设计端面和内孔定位的夹具时，会遇到夹具体定位端面和定位外圆交界处的清根问题。

2）让刀问题在设计圆盘类刀具（如铣刀、砂轮等）加工的家具时，会存在让刀问题。

3）更换问题4）防松问题二、零件分析1、零件的作用轴承座一是为了固定轴承进行轴向定位，二是起密封保护作用，防止轴承进入尘土等进入轴承造成损坏，三是让轴承能够有好的润滑空间。
