Windchill基础操作手册

Windchill基础操作手册1. 简介Windchill是一款用于管理产品全生命周期的软件平台。

本操作手册将介绍Windchill的基础操作，帮助用户快速上手使用。

2. 登录要使用Windchill，首先需要登录系统。

请按照以下步骤进行登录：1. 打开Windchill应用程序。

2. 在登录页面输入您的用户名和密码。

3. 点击“登录”按钮进行登录。

3. 导航一旦成功登录，您将进入Windchill的主界面。

以下是一些常用的导航功能：- 工作区：通过工作区可以访问您的项目和任务。

工作区：通过工作区可以访问您的项目和任务。

- 文档：在文档选项卡中，您可以浏览和管理系统中的文档和文件。

文档：在文档选项卡中，您可以浏览和管理系统中的文档和文件。

- 搜索：使用搜索功能可以快速找到您需要的文档或信息。

搜索：使用搜索功能可以快速找到您需要的文档或信息。

4. 创建和编辑文档创建和编辑文档是Windchill的一项重要功能。

以下是创建和编辑文档的步骤：1. 在适当的位置导航到您想创建或编辑文档的文件夹。

2. 点击“创建”按钮，并选择“文档”选项。

3. 输入文档的名称和描述信息。

4. 点击“保存”按钮以创建文档。

5. 单击所创建的文档，即可打开并编辑文档内容。

5. 文档版本控制Windchill提供了版本控制功能，以便跟踪和管理文档的变更历史。

以下是一些版本控制的常用操作：- 查看版本历史：在文档页面中，您可以找到文档的版本历史记录，并查看每个版本的详细信息。

查看版本历史：在文档页面中，您可以找到文档的版本历史记录，并查看每个版本的详细信息。

- 回滚到先前版本：如果需要恢复到之前的文档版本，可以选择相应的版本并进行回滚操作。

回滚到先前版本：如果需要恢复到之前的文档版本，可以选择相应的版本并进行回滚操作。

- 审批和发布版本：在文档完成编辑后，可以提交给其他用户审批，并发布新版本。

审批和发布版本：在文档完成编辑后，可以提交给其他用户审批，并发布新版本。

Windchill系统操作指导

Wind chill系统操作手册历史纪录目录WINDCHILL系统操作手册 (1)W INDCHILL系统简介 (3)注意事项与操作技巧 (4)W INDCHILL系统各团队角色职责 (5)第一章总体设计 (7)第二章环境配置 (8)2.1修改HOSTS文件 (8)2.2修改IE设置 (8)2.3安装JRE6 (10)2.4修改用户名与密码 (10)2.5安装常用插件 (12)第三章基本操作 (15)3.1通用操作界面 (15)3.2导航栏 (17)第四章产品模块 (18)4.1产品创建 (18)4.2添加团队成员 (19)第五章项目模块 (22)5.1项目创建 (22)5.2维护项目团队 (24)5.3维护项目计划 (27)第六章通用业务操作 (33)6.1文件夹管理 (33)6.2文档管理 (35)6.3图纸管理 (40)6.4部件管理 (43)6.5NPI流程 (48)i.Sap-零件NPI流程图 (49)ii.Sap-电子物料NPI流程图 (53)iii.Sap-组件NPI流程图 (54)iv.Sap-产品NPI流程 (54)v.Sbom-虚拟件 (54)6.6变更管理 (55)i.电子物料变更流程 (61)ii.机械物料变更流程图 (63)iii.组件变更流程流程图 (63)第七章水印 (64)第八章任务委派 (65)第九章技术文件命名规则 (67)7.1概述 (67)7.2开发文档命名规则 (67)Wind chill系统简介PLM简介PLM，全称ProductLifecycleManagement，是一种企业信息化的商业战略。

它实施一整套的业务解决方案，把人、过程和信息有效地集成在一起，作用于整个企业，遍历产品从概念到报废的全生命周期，支持与产品相关的协作研发、管理、分发和使用产品定义信息。

PLM为企业及其供应链组成产品信息的框架。

它由多种信息化元素构成：基础技术和标准（如XML、视算、协作和企业应用集成）、信息生成工具（如MCAD、ECAD和技术发布）、核心功能（如数据仓库、文档和内容管理、工作流和程序管理）、功能性的应用（如配置管理）以及构建在其他系统上的商业解决方案Windchill系统简介Windchill是PTC公司推出的一套集成应用软件，为众多PLM系统中的一种国际主流软件，用来管理产品和工序的整个生命周期.它充分利用了Internet和相关的信息技术，为系统提供了一种应用软件基础，从而保证能快速、高效地部署产品信息应用软件。

windchill快速入门

打开和关闭 “浏览器”(Navigator)。
将“浏览器”(Navigator) 固定在适当的位置，使其与页面的其余部分并排显示。
根据需要调整“浏览器” (Navigator) 的大小。
上下文类型图标。产品项目变更库组织机构地点
第 3 页（共 16 页）| Windchill 快速入门指南
您作为所有者、工作负责人或资源所负责的工作项。
“快速链接”(Quick Links) 中显示常用的功能（例如用户首选项）。
您最近创建或修改的对象。
您当前已检出的对象。
单击“启动任务助手”(Launch Task Assistant)，以保留任务备注，并且不返回到任务表单。
您知道吗？
可以单击“ 操作 ”(Actions) >“导出列表至文件”(Export List to File) >“ 导出列表至 XLSX”(Export List to XLSX)，将搜索结果导出到 Microsoft® Excel® 文件。如果部署新的 Windchill Print Services 模块，则可以单击“操作”(Actions) >“批打印”(Batch Print)，将所选的对象发送到 Windchill 服务器配置的打印机。
您可以在对象上执行的操作。
对象属性和对象的信息表格排列在选项卡中。
拖放窗格顶部的页面定位点，以对信息表格重新排序。
文档的识别信息，例如其编号、名称和版本。
创建新的选项卡。右键单击以重命名或删除您已创建的选项卡。
将新的信息表格添加到新的选项卡中。
您知道吗？
单击表格和文件夹中的“查看信息”(View Information) 以查看对象的信息页面。

windchill常用类及基本操作

查询文档： QuerySpec querySpec = new QuerySpec(WTDocument.class); WhereExpression where = new SearchCondition(WTDocument.class, , SearchCondition.EQUAL, name); QueryResult result = PersistenceHelper.manager.find((StatementSpec) querySpec); 更新文档： WTDocumentMaster docmaster = (WTDocumentMaster) doc.getMaster(); WTDocumentMasterIdentity docmasteridentity = (WTDocumentMasterIdentity) docmaster .getIdentificationObject(); docmasteridentity.setName(newDocName); docmaster = (WTDocumentMaster) IdentityHelper.service .changeIdentity(docmaster, docmasteridentity);

文档的生命周期：
文档的生命周期：
得到对象的大、小版本：其中wt.enterprise.RevisionControlled 是WTDoucment父类
查询对象的笔记本：
创建笔记本
图档、文档
文档之间的关联关系文档结构：wt.doc.WTDocumentUsageLink 相关文档（参考文档）： wt.doc.WTDocumentDependencyLink

Windchill系统操作指导

PLM为企业及其供应链组成产品信息的框架。

Windchill91_MPMLink用户指南

此处所描述的信息仅作为一般信息提供，如有更改恕不另行通知，并且不能将其解释为 PTC 的担保或承诺。本文档中如有错误或不确切之处，PTC 概不负责。
本文档中所述软件在有书面许可协议的条件下提供，其中包括重要的商业秘密和专利信息，并受美国和其它国家 /地区版权法的保护。未经 PTC 事先书面许可，本软件不能以任何形式在任何媒介中复制或分发、公开至第三方，或者以任何软件许可证协议所不允许的方式使用。
要了解重要的版权、商标、专利、授权和数据收集的信息：针对 Windchill 产品，请选择产品页面底部的 “关于 dchill”(About Windchill)。针对 InterComm 产品，请在“帮助”主页上，单击“版权所有 20xx”(Copyright 20xx) 的链接。针对其它产品，请单击产品主菜单上的“帮助”(Help) >“关于”(About)。
关于 Windchill MPMLink ................................................................................................................ 11 关于解决方案 ..........................................................................................................................12 Windchill PDMLink ............................................................................................................. 12 Windchill MPMLink ....................................................................................................... 12 Windchill Supplier Management ...................................................................................... 12 Windchill ProjectLink ........................................................................................................... 12 Pro/INTRALINK 9.0 ............................................................................................................ 12 Arbortext Content Manager .................................................................................................. 13 关于制造过程管理 ....................................................................................................................13 关于 Windchill MPMLink ............................................................................................................ 13 Windchill MPMLink 特征 ......................................................................................................14 Windchill PDMLink 特征.......................................................................................................15 Windchill MPMLink 和 Windchill PDMLink ............................................................................... 15 关键制造概念和术语 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 产品结构和物料清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 工艺计划和标准工序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 制造功能 ..........................................................................................................................17 制造资源 ..........................................................................................................................17 制造文档 ..........................................................................................................................18 链接类型 ..........................................................................................................................18 主版本、版本、修订版本和小版本 ........................................................................................18

Windchill培训-100623

Windchill DTS（Defect Tracking System）/ CMVC（Configuration Management Version Control）系统培训1、进入Windchill系统正式系统 /Windchill/2、输入用户名及密码正式系统用户名：xxxx@密码：123456（初始）3、修改密码Home->Utility->Profile->Actions->Edit Password4、进入DFSProduct->Products-> Defect Tracking System5、归入收藏夹（建议）6、进入Windchill测试系统（培训用）测试系统 /Windchill/注：1）、配置系统的hosts（C:\WINDOWS\system32\drivers\etc）文件，增加一行：10.96.13.235 2）、IE中要去掉代理7、输入测试系统的用户名及密码（培训用）测试系统用户名：xxxx@密码：18、进入测试系统的DFSProduct->Products-> Defect Tracking System9、ECR（Engineering Change Request）流程介绍10、Release中Component与开发工程师ID的关系Release:项目/机型名称Component:故障部件分类对应表Board_Front_Panel Test Board_Front_Panel_Test chengla@ Board_HDD_BP Test Board_HDD_BP_Test duxin@ Board_Mainboard Test Board_Mainboard_Test chengla@ Board_Middle_Plane Test Board_Middle_Plane_Test duxin@ Board_RiserCard Test Board_RiserCard_Test duxin@ Manual_System Test Manual_System_Test longhp@ Manual_Mechanical Test Manual_Mechanical_Test chenllb@ Manual_BIOS Test Manual_BIOS_Test chengla@ Manual_OS_Install Test Manual_OS_Install_Test sunlp@ Mech_Cable Test Mech_Cable_Test xuwy@ Mech_Chasiss Test Mech_Chasiss_Test chenllb@ 注意：一定不能把bug提交到其他机型中去！！！11、在一个“Test”的release项目中，提交一个ECR。

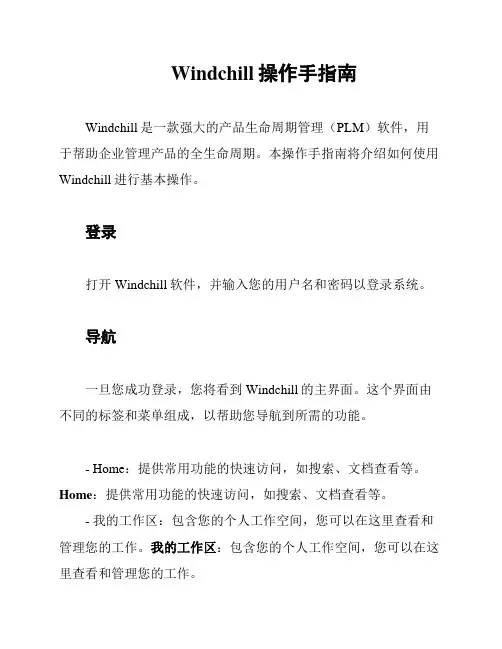

Windchill操作手指南

Windchill操作手指南Windchill是一款强大的产品生命周期管理（PLM）软件，用于帮助企业管理产品的全生命周期。

本操作手指南将介绍如何使用Windchill进行基本操作。

登录打开Windchill软件，并输入您的用户名和密码以登录系统。

导航一旦您成功登录，您将看到Windchill的主界面。

这个界面由不同的标签和菜单组成，以帮助您导航到所需的功能。

- Home：提供常用功能的快速访问，如搜索、文档查看等。

Home：提供常用功能的快速访问，如搜索、文档查看等。

- 我的工作区：包含您的个人工作空间，您可以在这里查看和管理您的工作。

我的工作区：包含您的个人工作空间，您可以在这里查看和管理您的工作。

创建产品要创建新产品，请按照以下步骤操作：1. 在主界面上方的搜索栏中输入产品名称或关键词。

2. 点击“搜索”按钮，系统将显示与您输入的关键词相关的结果。

3. 在搜索结果中找到适当的产品，并点击“创建”按钮。

4. 在弹出的创建表单中填写所需的信息，如产品名称、描述等。

5. 点击“保存”按钮，您的产品将被创建并显示在您的个人工作区中。

快速查找产品如果您已创建了多个产品，您可以使用快速查找功能快速定位所需的产品：1. 在主界面上方的搜索栏中输入产品名称或关键词。

2. 点击“搜索”按钮，系统将显示与您输入的关键词相关的结果。

3. 在搜索结果中找到您需要的产品，点击产品名称以查看详细信息。

编辑产品信息如果您需要更新产品信息，可以按照以下步骤进行编辑：1. 在个人工作区中找到您要编辑的产品。

2. 点击产品名称以进入产品详细信息页面。

3. 在页面上找到相应的编辑按钮，如“编辑”或“更新”。

4. 在弹出的编辑表单中修改需要更新的信息，并保存更改。

请注意，对于某些产品信息的修改可能需要管理员权限或其他特殊权限。

删除产品如果您想删除某个产品，可以按照以下步骤进行操作：1. 在个人工作区中找到您要删除的产品。

2. 点击产品名称以进入产品详细信息页面。

Windchill基本操作手册

Windchill 9.1 M010 基本操作手册文档控制更改记录目录文档控制 (ii)更改记录 (ii)目录 (iii)1.安装java、Windchill的访问方法 (1)1.1安装JAVA (1)1.2Windchill的访问方法 (4)2.Windchill的基本操作 (6)2.1浏览页签，切换各窗口 (6)2.2查看对象 (7)2.3搜索 (14)2.4下载插件 (21)2.5设置首选项 (21)2.6指配任务 (24)2.7措施项 (26)2.8ProductView可视化 (28)2.9预订 (33)3.业务操作 (36)3.1文档管理 (36)3.2部件管理 (43)3.3对象关联性 (47)3.4升级 (55)3.5BOM编辑 (59)3.6对象移动 (62)3.7修订 (65)4.业务管理 (67)4.1产品管理 (67)4.2项目管理 (72)1.安装java、Windchill的访问方法1.1安装JAVA获得JAVA程序后，双击如下图标：会出现以下界面：选择“接受”。

出现以下界面：点击“下一步”，出现以下界面：点击“下一步”，出现以下界面：点击“完成”，JAVA 程序安装完毕。

1.2Windchill的访问方法1.2.1HOST文件的设置将本机“C：\WINDOWS\system32\drivers\etc\hosts”文件里添加服务器的IP地址和计算机名称。

如下图：1.2.2登陆Windchill访问地址：http://服务器的计算机名称/Windchill/例如：若服务器的计算机名称是，则访问地址是http:// /Windchill/。

输入用户名和密码。

在标记位置添加服务器的IP地址和计算机名称1.2.3退出Windchill点击此图标2.Windchill的基本操作2.1浏览页签，切换各窗口我们进入Windchill了“主页”的“概述”窗口，也可以通过各页签和页签下的选项进入所需要的窗口。

Windchill 使用

2、通过“搜索”查找物料。
输入代码,回车
点击代码
20
21
4
生产配置查询
22
N0.4 变更单查询
查询路径1：ERP-生产任务
• 输入车号—点开车号链接—查看CA信息“变更单”
查询路径2：windchill
• 输入代码到“搜索”—打开链接找到“产品结构”—查看变更单
23
查询路径1：ERP-生产任务
①输入车号
②点开车号链接
③单击编号查看CA信息
④CA信息，可以打印
24
查询路径2：windchill。用于查询已知代码的变更单。如查询11LHK0006的LHK-55031-1100020(司机窗)是否有变更单 ①输入代码到“搜索”
②打开链接找到“产品结构”
25
找到“产品结构” ③查看变更单
26
5
订单配置查询
27
N0.5
生产配置查询
场景一：查询11LHK0012的生产配置（生产任务查询或订单查询）
生产任务查询
包括选项名称及选项值，如后桥速比:4.1
28
订单查询
29
30
Windchill 使用介绍
目录
1 2 3 4 5 车型结构查询及订单实例结构查询图纸查询物料查询变更单查询订单配置查询
2
前言
Windchill登录方法：
登录网址 /Windchill/ 用户名：电脑开机用户名密码：开机密码
3
1
车型结构查询及订单实例结构查询
4
N0.1 车型结构查询及订单实例结构查询
1.1、车型结构查询1：
输入00LHK00000,回车
点击00LHK00000

Windchill100用户培训PDM系统常用操作

1
可输入关键字对首选项进行过滤。
Windchill100用户培训PDM系统常用操作
软件下载
用户打开“主页”“快速链接”“软件下载”,接受条款后进入软件下载界面；
1
2
Windchill100用户培训PDM系统常用操作
表格视图选择
在任务、搜索结果、文件夹内容等表格页面，通过表格视图选择，对表格中的数据进行过滤，并可保存此视图。提醒：当在表格中查看不到需要的数据时，请先检查表格视图选择是否正确。
1
Windchill100用户培训PDM系统常用操作
高级搜索：搜索结果导出
在搜索结果页面中点击“操作”“导出列表至文件”，根据需要选择 “导出列表至***”，在弹出的窗口中选择“Open”按钮打开或 “Save”按钮保存搜索结果。
导出的数据为本次所有的搜索结果数据；导出数据的内容是搜索结果中的所有标题对应的列；
1
2
Windchill100用户培训PDM系统常用操作
修改密码
登录Windchill系统后，在页面右上角点击“快速链接”-“配置文件”，在弹出的用户信息页面上点击“操作”-“编辑密码”，若用户忘记自己的密码，则只能提交管理员进行密码更改。
1 2
Windchill100用户培训PDM系统常用操作
查看信息-1
进入部件的详细页面后，点击“结构” ，查看部件的产品结构，效果如下图:
Windchill100用户培训PDM系统常用操作
查看信息-2
在部件详细信息页面，查看此部件属性信息。
Windchill100用户培训PDM系统常用操作
查看信息-3
在部件详细信息页面，点击 “使用情况”，查看此部件的使用情况。使用情况是指该部件被哪些部件使用，使用关系如何。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

升级发行流程，进行升级，点击【完成】
仅供企业内部使用，严禁传播
CAD升级发行
设定审核人员
仅供企业内部使用，严禁传播
CAD升级发行
登录审核者帐号在主页收到审核任务
仅供企业内部使用，严禁传播
CAD升级发行
审核完成后，图档处于【已发行】状态
仅供企业内部使用，严禁传播
产品研发流程
研发流程
Pro/E注册服务器成功
仅供企业内部使用，严禁传播
© 2009 PTC
CAD图档设计
使用Pro/E进行图档设计，设计完成后，点击保存
仅供企业内部使用，严禁传播
© 2009 PTC
CAD文件存储
仅供企业内部使用，严禁传播服务器公共区 Pro/E会话内存
服务器缓存区
本机缓存区
© 2009 PTC
修改个人密码建立产品、组建产品团队连线注册服务器 CAD图档设计 CAD图档检入 CAD图档修改 CAD升级发行 CAD图档变更
仅供企业内部使用，严禁传播
© 2009 PTC
Agenda
建立文档文档修改文档升级发行文档变更图文档设置状态图文档修订版本搜索
仅供企业内部使用，严禁传播
存储库：存放公司的设计规范、proe模板等通用性资料
© 2009 PTC
产品研发流程
研发流程
产品设计产品设计设计审核
仅供企业内部使用，严禁传播
说明
参与该项目的所有设计者，一起协同设计产品对于某些重大项目，设计完成后需要提交审核审核通过后，进入设计发布状态，任何角色在此阶段不能修改设计数据试制生产
在环境变量中添加： PTC_WF_ROOT=本机文件位置
© 2009 PTC
主页
仅供企业内部使用，严禁传播
审核、批准任务
© 2009 PTC
产品
仅供企业内部使用，严禁传播
产品：存储产品相关资料的位置，可以通过Bergstrom_China产品总目录访问所有中国分公司的产品数据
© 2009 PTC
产品设计产品设计设计审核
仅供企业内部使用，严禁传播
说明
参与该项目的所有设计者，一起协同设计产品对于某些重大项目，设计完成后需要提交审核审核通过后，进入设计发布状态，任何角色在此阶段不能修改设计数据试制生产
N
设计审核
Y
设计发布试制生产
设计发布
试制生产
© 2009 PTC
ቤተ መጻሕፍቲ ባይዱ
建立文档
进入产品的【其他】文件，点击【新建文档】
Windchill系统普通用户使用手册
——本文档仅供博格思众内部使用
王树福 13851791594 wangshufu@ 南京维拓科技
仅供企业内部使用，严禁传播
版本
V0.1
日期
2012/03/03
作者
王树福
变更原因
供审阅
详细描述
普通用户使用详细功能
© 2009 PTC
Agenda
请到PTC网站上查看最新支持版本. 大部分Intralink功能也都得到Firefox的支持.但对非IE,PTC官方不提供技术支持. 从服务器上下载：主页实用程式软体下载
© 2009 PTC
访问登录Windchill系统
仅供企业内部使用，严禁传播
打开IE浏览器中输入地址/Windchill/ ，输入用户名和密码（注意地址大小写）
仅供企业内部使用，严禁传播
文档修改
上传新的文档
仅供企业内部使用，严禁传播
文档修改
仅供企业内部使用，严禁传播
修改后的文档，版本由A.1变成A.2，即每修改一次，版本变化一次，并能够查看之前的历史记录
文档升级发行
仅供企业内部使用，严禁传播
文档做好后，需要将其升级发行，表示该文档已经合格，并且能够正式使用。选中需要升级发行的文档，执行升级动作（步骤同CAD升级发行）
© 2009 PTC
登录前准备—设置存储服务器位置
仅供企业内部使用，严禁传播
© 2009 PTC
登录前准备—— 本机缓存区位置设定
仅供企业内部使用，严禁传播
系统默认本机缓存区存储位置为C:\Documents and Settings\<用户名> \Application Data\PTC中，对于C盘空间小的计算机，可以通过配置调整本机缓存区存储位置
1. 登录Windchill 2. 点击“工作区” 3. 显示所有的工作区 4. 点击新建工区
仅供企业内部使用，严禁传播
5. 填写工作区名称，说明，上下文（产品工作区对应Bergstom-China，项目工作区对应项目） 6.点击“确定”
7. 新建的工作区.显示”没有可显示的对象 “
© 2009 PTC
仅供企业内部使用，严禁传播
新建文档
© 2009 PTC
建立文档
选择建立文档的类型【文档】
仅供企业内部使用，严禁传播
© 2009 PTC
建立文档
浏览本机的文档，上传至服务器中
仅供企业内部使用，严禁传播
建立文档
设置该文件的相关附件，点击【完成】
仅供企业内部使用，严禁传播
建立文档
仅供企业内部使用，严禁传播
CAD升级发行
仅供企业内部使用，严禁传播
当图档设计完成后，需要将图档进行升级，变成图档的状态为【已发行】，从而改变该图文档的访问权限。选择需要升级发行的图文档
升级发行
© 2009 PTC
CAD升级发行
设置升级请求的的名称及说明
仅供企业内部使用，严禁传播
升级请求名称 “PCN_英文名_年-月-日” 说明是 “RELEASE 发布”
文档变更
建立升级启动流程，步骤同文档升级发行
仅供企业内部使用，严禁传播
文档变更
仅供企业内部使用，严禁传播
文档处于【正在工作】状态，可以进行修改（修改过程同文档修改）
图文档设置状态
仅供企业内部使用，严禁传播
图文档需要紧急发行或者修改时，不需要去跑升级变更状态流程，直接进行快速设置，找到相关的图文档，动作下拉菜单中【设置状态】
仅供企业内部使用，严禁传播
登录Windchill服务器，进入主页实用程式软体下载，下载并安装客户端安装文件ProductView
© 2009 PTC
登录前准备——安装ProductView
仅供企业内部使用，严禁传播
© 2009 PTC
登录前准备—设置存储服务器位置
仅供企业内部使用，严禁传播
仅供企业内部使用，严禁传播
CAD图档检入
设定检入其他属性设置
仅供企业内部使用，严禁传播
忽略不完整物件
CAD图档修改
仅供企业内部使用，严禁传播
© 2009 PTC
CAD图档修改
仅供企业内部使用，严禁传播
© 2009 PTC
CAD图档修改
仅供企业内部使用，严禁传播
© 2009 PTC
CAD图档修改
N
设计审核
Y
设计发布试制生产
设计发布
试制生产
© 2009 PTC
Pro/E连接注册服务器
仅供企业内部使用，严禁传播
启动Pro/E，单击“工具”>“服务器管理器”，注册新服务，输入个人账号/密码，选定工作区，设置主服务器
Windchill
http://uswindchill1.bergstrominc. com/Windchill/
仅供企业内部使用，严禁传播
© 2009 PTC
客户端系统要求
描述
ProE 硬件 JRE 操作系统游览器可视化 PDF插件
仅供企业内部使用，严禁传播
注释
. 无特殊要求
提供者
PTC 自备免费下载微软微软 PTC Adobe
支持的版本
PROE WF4 或更新版本 PROE WF5 或更新版本能流畅的运行ProE JRE 1.6 Windows XP Windows Vista Windows 7 IE7或更新版本 Product View 9.1 M050 Ptf标准阅读器
仅供企业内部使用，严禁传播
© 2009 PTC
CAD图档修改
仅供企业内部使用，严禁传播
修改系统中的设计图档，必需执行一个锁定动作【检出到工作区】
© 2009 PTC
CAD图档修改
仅供企业内部使用，严禁传播
检出至对应的工作区中，锁定图档，其他人员不能对其修改
已经检出锁定
© 2009 PTC
图文档设置状态
选择需要设置的状态即可
仅供企业内部使用，严禁传播
文档建立完成，文档处于【正在工作】状态，其详细信息如：
文档修改
仅供企业内部使用，严禁传播
修改【正在工作】状态的文档，执行【检出和下载】动作，将文档锁定
文档修改
仅供企业内部使用，严禁传播
此时文档处于【检出】的锁定状态，其他人员无法进行修改该文档
文档修改
将修改好的文档重新【检入】上传至系统
© 2009 PTC
CAD升级发行
收集升级图档相关的绘图、通用部件等
仅供企业内部使用，严禁传播
© 2009 PTC
CAD升级发行
确定升级的图文档
仅供企业内部使用，严禁传播
© 2009 PTC
CAD升级发行
确定升级的目标状态为【已发行】
仅供企业内部使用，严禁传播
© 2009 PTC
CAD升级发行
产品研发流程
研发流程
产品设计产品设计设计审核
仅供企业内部使用，严禁传播
