C8051F020单片机初始化程序和编译步骤PDF.pdf

C8051F020单片机初始化程序和编译步骤2011-02-15 12:20:06| 分类：默认分类| 标签：|字号大中小订阅C8051F020编程步骤一、编程步骤：1、看门狗设置2、系统初始化3、端口初始化4、对应功能初始化（如：串口，定时器，I2C，SPI，PCA，DAC/ADC，中断等等）5、功能函数或中断函数（如需要）6、包含的头文件7、项目说明二、对应功能初始化要点：1、Uart:(1)串口工作模式由SCON设定（2）定时器工作方式设定TMOD （3）波特率TH 载入值设定（4）启动TR1 （5）时钟基准CKCON （6）波特率加倍设定PCON（7)开中断使能TI2、Time:(1)工作方式设定TMOD （2）定时器时钟基准CKCON （3）启动/停止TCON设定TRn3、Interrupt:(1)中断允许IE （2）触发方式设定（上下沿，电平）（3）对应控制位允许设定,如ES串口允许C8051F020单片机初始化程序; $INCLUDE (C8051F020.inc) /C8051F020单片机功能强大，初始化也比较繁杂，为了便于初始化各功能模块，我们编了此程序可看着“说明”初始化。

ORG SYS_INIT;※▲◆●◎★☆△;◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆;■-- <1> --电源管理; PCON ; POWER CONTROL;■-- <2> --系统时钟和振荡器; OSCXCN ; EXTERNAL OSCILLA TOR CONTROL; OSCICN ; INTERNAL OSCILLA TOR CONTROL;■-- <3> --复位及看门狗管理; RSTSRC ; RESET SOURCE; WDTCN ; W A TCHDOG TIMER CONTROL;■-- <4> --FLASH存储器编程和安全管理; FLSCL ; FLASH MEMORY TIMING PRESCALER; PSCTL ; PROGRAM STORE R/W CONTROL; FLACL ; FLASH ACESS LIMIT;■-- <5> --中断控制; IE ; INTERRUPT ENABLE; EIE1 ; EXTERNAL INTERRUPT ENABLE 1; EIE2 ; EXTERNAL INTERRUPT ENABLE 2; IP ; INTERRUPT PRIORITY; EIP1 ; EXTERNAL INTERRUPT PRIORITY REGISTER 1; EIP2 ; EXTERNAL INTERRUPT PRIORITY REGISTER 2; P3IF ; PORT 3 EXTERNAL INTERRUPT FLAGS;■-- <6> --端口IO初始化及交叉开关设置; XBR0 ; DIGITAL CROSSBAR CONFIGURA TION REGISTER 0; XBR1 ; DIGITAL CROSSBAR CONFIGURA TION REGISTER 1; XBR2 ; DIGITAL CROSSBAR CONFIGURA TION REGISTER 2; P0MDOUT ; PORT 0 OUTPUT MODE CONFIGURA TION; P1MDOUT ; PORT 1 OUTPUT MODE CONFIGURA TION; P2MDOUT ; PORT 2 OUTPUT MODE CONFIGURA TION; P3MDOUT ; PORT 3 OUTPUT MODE CONFIGURA TION; P74OUT ; PORTS 4 - 7 OUTPUT MODE;■-- <7> --外部RAM和片内XRAM; EMI0CN ; EXTERNAL MEMORY INTERFACE CONTROL; EMI0CF ; EXTERNAL MEMORY INTERFACE (EMIF) CONFIGURA TION ; EMI0TC ; EXTERNAL MEMORY;■-- <8> --定时器设置; TMOD ; TIMER MODE; TCON ; TIMER CONTROL; T2CON ; TIMER 2 CONTROL; T4CON ; TIMER 4 CONTROL; TMR3CN ; TIMER 3 CONTROL; TMR3RLL ; TIMER 3 RELOAD REGISTER - LOW BYTE; TMR3RLH ; TIMER 3 RELOAD REGISTER - HIGH BYTE; TMR3L ; TIMER 3 - LOW BYTE; TMR3H ; TIMER 3 - HIGH BYTE;■-- <9> --串行通讯; SCON0 ; SERIAL PORT 0 CONTROL; SCON1 ; SERIAL PORT 1 CONTROL; SBUF1 ; SERAIL PORT 1 DA TA; SADDR1 ; SERAIL PORT 1; PCON ; POWER CONTROL; RCAP2L ; TIMER 2 CAPTURE REGISTER - LOW BYTE; RCAP2H ; TIMER 2 CAPTURE REGISTER - HIGH BYTE; RCAP4L ; TIMER 4 CAPTURE REGISTER - LOW BYTE; RCAP4H ; TIMER 4 CAPTURE REGISTER - HIGH BYTE; SADDR0 ; SERIAL PORT 0 SLA VE ADDRESS;■-- <10> --可编程计数器阵列; PCA0CN ; PCA 0 COUNTER CONTROL; PCA0MD ; PCA 0 COUNTER MODE; PCA0CPM0 ; CONTROL REGISTER FOR PCA 0 MODULE 0; PCA0CPM1 ; CONTROL REGISTER FOR PCA 0 MODULE 1; PCA0CPM2 ; CONTROL REGISTER FOR PCA 0 MODULE 2; PCA0CPM3 ; CONTROL REGISTER FOR PCA 0 MODULE 3; PCA0CPM4 ; CONTROL REGISTER FOR PCA 0 MODULE 4;■-- <11> --SMBus通讯; SMB0CN ; SMBUS 0 CONTROL; SMB0CR ; SMBUS 0 CLOCK RA TE; SMB0STA; SMBUS 0 STA TUS; SMB0DA T ; SMBUS 0 DA TA; SMB0ADR ; SMBUS 0 SLA VE ADDRESS;■-- <12> --SPI总线通讯; SPI0CKR ; SERIAL PERIPHERAL INTERFACE 0 CLOCK RA TE CONTROL ; SPI0DA T ; SERIAL PERIPHERAL INTERFACE 0 DA TA; SPI0CFG ; SERIAL PERIPHERAL INTERFACE 0 CONFIGURA TION; SPI0CN ; SERIAL PERIPHERAL INTERFACE 0 CONTROL;-- <13> --ADC转换; AMX0CF ; ADC 0 MUX CONFIGURA TION; AMX0SL ; ADC 0 MUX CHANNEL SELECTION; ADC0CF ; ADC 0 CONFIGURA TION; ADC0CN ; ADC 0 CONTROL; ADC0L ; ADC 0 DA TA - LOW BYTE; ADC0H ; ADC 0 DA TA - HIGH BYTE; ADC1CF ; ADC 1 ANALOG MUX CONFIGURA TION; AMX1SL ; ADC 1 ANALOG MUX CHANNEL SELECT; ADC1CN ; ADC 1 CONTROL; ADC0GTL ; ADC 0 GREA TER-THAN REGISTER - LOW BYTE; ADC0GTH ; ADC 0 GREA TER-THAN REGISTER - HIGH BYTE; ADC0LTL ; ADC 0 LESS-THAN REGISTER - LOW BYTE; ADC0LTH ; ADC 0 LESS-THAN REGISTER - HIGH BYTE; REF0CN ; VOLTAGE REFERENCE 0 CONTROL; ADC1 ; ADC 1 DA TA;■-- <14> --DAC转换; PCA0L ; PCA 0 TIMER - LOW BYTE; PCA0H ; PCA 0 TIMER - HIGH BYTE; DAC0CN ; DAC 0 CONTROL; DAC1L ; DAC 1 REGISTER - LOW BYTE; DAC1H ; DAC 1 REGISTER - HIGH BYTE; DAC1CN ; DAC 1 CONTROL;■-- <15> --比较器设置; CPT0CN ; COMPARA TOR 0 CONTROL; CPT1CN ; COMPARA TOR 1 CONTROL; EMI0TC ; EMIF TIMING CONTROL;■-- <16> --时钟/电压基准设置; CKCON ; CLOCK CONTROL; SADEN1 ; SERIAL PORT 1 SLA VE ADDRESS MASK; SADEN0 ; SERIAL PORT 0 SLA VE ADDRESS MASK; P1MDIN ; PORT 1 INPUT MODE; PSW ; PROGRAM STA TUS WORD; B ; B REGISTER; WDTCN ; W A TCHDOG TIMER CONTROL;◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆;;==================================================================== ; function: Init_CTS 定时器/计数器,中断和串行通讯初始化子程序; input: -----------------; output: -----------------; usage: -----------------;==================================================================== THS0 equ 0a8hTLS0 equ 09ah; THS1 equ 0fah;0feh;0fah;-4800;0f4h; TLS1 equ 0fah;0feh;0fah;-4800;0f4h;; THS2 equ 0ffh;0feh;0fah;-4800;0f4h; TLS2 equ 0b8h;0feh;0fah;-4800;0f4hInit_TCS: ;定时器/计数器,中断和串行通讯初始化子程序;〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓; ◆◆◆8051内部控制寄存器◆◆◆;****************************************************************************** ******;|名称| 代号| 地址|位寻| B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|电源控制| PCON | 87H | NO |SMOD | -- | -- | -- | GF1 | GF0 | PD | IDL |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|计时控制| TCON | 88H | YE |TF1 | TR1 | TF0 | TR0 | IE1 | IT1 | IE0 | IT0 |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|计时模式| TMOD | 89H | NO |1GA TE| 1C/T | 1M1 | 1M0 | 0GA TE| 0C/T | 0M1 | 0M0 | ;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|串行控制| SCON | 98H | YE |SM0 | SM1 | SM2 | REN | TB8 | RB8 | TI | RI |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|中断允许| IE | A8H | YE |EA| -- | ET2 | ES | ET1 | EX1 | ET0 | EX0 |;|--------|------|------|----|-----|------|------|------|------|------|------|------|;|中断优先| IP| B8H | YE |-- | -- | PT2 | PS | PT1 | PX1 | PT0 | PX0 |;****************************************************************************** ******;时钟频率为：11.059200MHz;;机器周期为：12/fosc=1.085069μs;;CT0定时器设定延时为：2000μs;;CT0定时器工作于模式0;;CT0溢出处理采用中断方式;;CT0选择内部时钟;;CT0启动由TR0的0/1决定;;设定波特率为：4800bps;;串口0工作于方式1--T1定时器工作于方式2;;串口1工作于模式3--T2定时器用于波特率发生器4800bpsmov TH0, #THS0mov TL0, #TLS0; mov TH1, #THS1; mov TL1, #TLS1; mov TH2, #THS2; mov TL2, #TLS2;▲■-- <1> --电源管理;〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓;87H---PCON-------电源控制寄存器;复位值: 00000000;位7-2：保留。

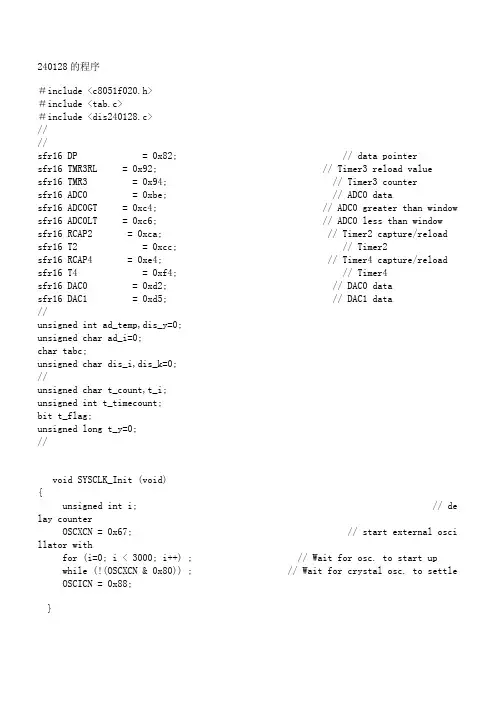

240128的程序＃include <c8051f020.h>＃include <tab.c>＃include <dis240128.c>////sfr16 DP = 0x82; // data pointersfr16 TMR3RL = 0x92; // Timer3 reload valuesfr16 TMR3 = 0x94; // Timer3 countersfr16 ADC0 = 0xbe; // ADC0 datasfr16 ADC0GT = 0xc4; // ADC0 greater than windowsfr16 ADC0LT = 0xc6; // ADC0 less than windowsfr16 RCAP2 = 0xca; // Timer2 capture/reloadsfr16 T2 = 0xcc; // Timer2sfr16 RCAP4 = 0xe4; // Timer4 capture/reloadsfr16 T4 = 0xf4; // Timer4sfr16 DAC0 = 0xd2; // DAC0 datasfr16 DAC1 = 0xd5; // DAC1 data//unsigned int ad_temp,dis_y=0;unsigned char ad_i=0;char tabc;unsigned char dis_i,dis_k=0;//unsigned char t_count,t_i;unsigned int t_timecount;bit t_flag;unsigned long t_y=0;//void SYSCLK_Init (void){unsigned int i; // delay counterOSCXCN = 0x67; // start external oscillator withfor (i=0; i < 3000; i++) ; // Wait for osc. to start upwhile (!(OSCXCN & 0x80)) ; // Wait for crystal osc. to settleOSCICN = 0x88;}//----------------------------------------------------------------------------- //函数名称: PORT_Init ()//函数功能: 通用I/O口及交叉开关初始化//入口参数: 无//出口参数: 无//全局变量引用: 无//调用模块: 无//-----------------------------------------------------------------------------void PORT_Init (void){XBR1 = 0x02;XBR2 = 0x40;P74OUT = 0x0f; // P2口设为推挽方式P4=0x07;}//void T_Init(void){CKCON=0X18;TMOD=0x15;IP=0x0a;TH0=0;TL0=0;TH1=(65536-44237)/256;TL1=(65536-44237)%256;TR1=1;TR0=1;ET0=1;ET1=1;}// ADC0配置，T3定时启动ADC//----------------------------------------------------------------------------- void ADC0_Init (void){ADC0CN = 0x00; // ADC0 向AD0BUSY写1时采样,左对齐REF0CN = 0x03; // 启用内部基准源ADC0CF =0X40;AMX0SL = 0x01;AD0EN =1; // 选择采样输入源EIE2 |= 0x02; // 启用 ADC 中断}//void t0(void) interrupt 1{t_count++;}void t1(void) interrupt 3{TH1=(65536-44237)/256;TL1=(65536-44237)%256;t_timecount++;if(t_timecount==250){TR0=0;t_timecount=0;t_flag=1;}}// ADC0采样中断//----------------------------------------------------------------------------- void ADC0_ISR (void) interrupt 15{AD0INT = 0; // 清 ADC 中断标志位ad_temp=((ADC0H*256+ADC0L)*13)>>10;tab_wave[ad_i]=(unsigned char)(ad_temp&0xff);ad_i++;if(ad_i>=216){ad_i=0;AD0EN=0;}AD0BUSY=1;}////----------------------------------------------------------------------------- // 主程序//----------------------------------------------------------------------------- void main (void){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器SYSCLK_Init (); // 系统时钟初始化PORT_Init ();ADC0_Init ();T_Init();lcd_int1();wtcd2(0x24,0x0000);show_coor(X_length,Y_length,origin_X,origin_Y,0,0);showxy();displayword(0,112,tab_word,2);displayword(13,112,tab_word+64,2);displaychar(6,112,tab_char+48,1);displaychar(10,112,tab_char+64,1);displaychar(23,112,tab_char+80,2);AD0BUSY=1;EA = 1;while(1){//幅度显示if(AD0EN==0){show_wave(1);for(dis_i=0,dis_k=0;dis_i<216;dis_i++)if(tab_wave[dis_i]>dis_k)dis_k=tab_wave[dis_i];dis_y=(unsigned int)dis_k;dis_y=(dis_y*755)>>4;//dis_y=dis_y>>8;displaychar(5,112,tab_number+(dis_y/1000%10)*16,1); displaychar(7,112,tab_number+(dis_y/100%10)*16,1); displaychar(8,112,tab_number+(dis_y/10%10)*16,1); displaychar(9,112,tab_number+(dis_y%10)*16,1);////计数显示for(t_i=0;t_i<6;t_i++){if(t_flag==1){t_flag=0;t_y=(t_count*65536+TH0*256+TL0)*2;t_timecount=0;t_count=0;TH0=0;TL0=0;TR0=1;}displaychar(18,112,tab_number+(t_y/10000%10)*16,1); displaychar(19,112,tab_number+(t_y/1000%10)*16,1); displaychar(20,112,tab_number+(t_y/100%10)*16,1); displaychar(21,112,tab_number+(t_y/10%10)*16,1);displaychar(22,112,tab_number+(t_y%10)*16,1);}//show_wave(0);show_coor(X_length,Y_length,origin_X,origin_Y,0,0);showxy();AD0EN=1;AD0BUSY=1;}}}---------------------------------------------------------------------------------------------------------------dis240128.c文件--------------------------------------------------------------------------------------------------------------#define X_length 216 //x way#define Y_length 106 //y way#define origin_X 0 //原点x(绝对坐标)#define origin_Y 53 //原点y(绝对坐标)y为５３//unsigned char cklcdst(void){unsigned char temp;P5 = 0xFF;P4 = 0x03;temp=P5;P4=0x07;return temp;}//void check01(void) // 状态位STA1,STA0 判断（读写指令和读写数据）{while(cklcdst()&0x03!=0x03);}///*void check3(void) // 状态位ST3 判断（数据自动写状态）{while(cklcdst()&0x08!=0x08);//void check2(void) // 状态位ST2 判断（数据自动读状态）{while(cklcdst()&0x04!=0x04);}//void check6(void) // 状态位ST6 判断（屏读/屏拷贝状态）{while(cklcdst()&0x40!=0x40);}//void delay1000(unsigned char delayvalue){unsigned char i;unsigned int j;i = delayvalue;while(i--){j = 1000;while(j--);}}//void awtdt0(unsigned char uData) // 自动写数据{check3();wtdt(uData);}*///void delay50(unsigned char delayvalue){unsigned char i,j;i = delayvalue;while(i--){j = 50;while(j--);}void wtcd(unsigned char cmd){P4=0x05;P5=cmd;P4=0x07;delay50(1);}//------------------------------------------------------------------------------ // IO口方式写数据//------------------------------------------------------------------------------ // status: O.K.void wtdt(unsigned char lcddata){P4=0x04;P5=lcddata;P4=0x06;delay50(1);}//void wtcd2(unsigned char uCmd,unsigned int uPar) // 写双参数的指令{check01();wtdt(uPar& 0xFF);//先写低字节,再写高字节check01();wtdt((unsigned char)(uPar>>8));check01();wtcd(uCmd);}/********************//= 函数原型: uchar wr_cmd_1(uchar uCmd,uchar uPar1)//= 功能: 给T6963C写带单参数的指令//= 参数://= 返回值: 返回0 成功,否则忙//= 函数性质：私有函数********************/void wtcd1(unsigned char uCmd,unsigned char uPar) // 写单参数的指令{check01();wtdt(uPar);check01();wtcd(uCmd);}void wtcd0(unsigned char uCmd) // 写无参数的指令{check01();wtcd(uCmd);}//void wtdt0(unsigned char uData) // 写一次数据{check01();wtdt(uData);}//void lcdclr( ){ unsigned char i,j;wtcd2(0x24,0x0000);wtcd0(0xb0);for(j=0;j<=0x80;j++)for(i=0;i<=0x1E;i++)wtdt0(0x00);wtcd0(0xb2);}//---------------------------------------------------------------------------------- //---------------------------------------------------------------------------------- //初始化函数void lcd_int1( ){ lcdclr(); //清屏wtcd2(0x42,0x0000);wtcd2(0x43,0x001e); //图形显示宽度30wtcd2(0x24,0x0000);wtcd0(0x80); //显示方式 OR功能wtcd0(0x98); //启用图形显示方式，光标闪烁}//void printpoint(unsigned char PointX,unsigned char PointY,bit flag){unsigned int k=0;unsigned char ldata=0xf0;//bit operation : flag=0 bit reset and flag=1 bit set;(7-PointY%8)is select bit.k=PointY*30 + PointX/8; //k save the addressldata=ldata+7-PointX%8;if(flag)ldata=ldata|0x08;wtcd2(0x24,k);wtcd0(ldata); //output the bit operation}//--------------------------------------------------------------------------void show_coor(unsigned char x_length,unsigned char y_length,unsigned char origin_x, unsigned char origin_y,bit offset,bit offset1){unsigned char i,j,k,l,m;//show coordinate start pointif((offset==0)&&(offset1==0)){ j=origin_x;k=x_length+origin_x+6;l=origin_y-y_length/2;m=y_length+origin_y-y_length/2+3; //y way length}else if((offset==0)&&(offset1==1)){j=origin_x;k=x_length+origin_x+6;l=origin_y;m=y_length+origin_y+3;}else if((offset==1)&&(offset1==0)){j=origin_x;k=x_length+origin_x+6;l=origin_y-y_length;m=y_length+origin_y-y_length+3;}//show the coordinatefor(i=j;i<k;i++)//x wayprintpoint(i,origin_y,1);for(i=l;i<m;i++)//Y_wayprintpoint(origin_x,i,1);for(i=l;i<m;i=i+y_length/8) //y_way average dividing{printpoint(origin_x+1,i,1);}for(i=j;i<k;i=i+x_length/8)//x way average dividing{ printpoint(i,origin_y-1,1);}printpoint(i-1,origin_y-1,1);//x way the next point}//----------------------------------------------------------------------------------void show_wave(bit mod)// y 0 1{ unsigned char i,k;for(i=1;i<X_length;i++){k=origin_Y-tab_wave[i];if(k!=origin_Y)printpoint(origin_X+i,k,mod);}}//汉化显示程序,y为行,x为列,注意一个汉字占两列,而西文字符占一列void displayword(unsigned char x,unsigned char y,unsigned char *word,unsigned char c){unsigned int xy;unsigned char i,j,k=0;xy=y*30+x;for(i=0;i<c;i++)for(j=0;j<16;j++){wtcd2(0x24,xy+j*30+i*2);//置地址指针 low addresswtcd1(0xc0,word[k]);wtcd1(0xc0,word[k+1]);k+=2;}}//字符显示程序,y为行,x为列,注意一个汉字占两列,而西文字符占一列void displaychar(unsigned char x,unsigned char y,unsigned char *word,unsigned char c){unsigned int xy;unsigned char i,j,k=0;xy=y*30+x;for(i=0;i<c;i++)for(j=0;j<16;j++){wtcd2(0x24,xy+j*30+i);//置地址指针 low addresswtcd1(0xc0,word[k]);k++;}}void showxy(void){displaychar(1,0,tab_char,1);displaychar(27,54,tab_char+16,1);displaychar(1,54,tab_char+32,1);}--------------------------------------------------------------------------------------------------------------tab.c文件--------------------------------------------------------------------------------------------------------------unsigned char code tab_number[]={/*-- 文字: 0 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x42,0x42,0x42,0x42,0x24,0x18,0x00,0x00,/*-- 文字: 1 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x10,0x70,0x10,0x10,0x10,0x10,0x10,0x10,0x10,0x10,0x7C,0x00,0x00,/*-- 文字: 2 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x3C,0x42,0x42,0x42,0x04,0x04,0x08,0x10,0x20,0x42,0x7E,0x00,0x00,/*-- 文字: 3 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x3C,0x42,0x42,0x04,0x18,0x04,0x02,0x02,0x42,0x44,0x38,0x00,0x00,/*-- 文字: 4 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x04,0x0C,0x14,0x24,0x24,0x44,0x44,0x7E,0x04,0x04,0x1E,0x00,0x00,/*-- 文字: 5 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x7E,0x40,0x40,0x40,0x58,0x64,0x02,0x02,0x42,0x44,0x38,0x00,0x00,/*-- 文字: 6 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x1C,0x24,0x40,0x40,0x58,0x64,0x42,0x42,0x42,0x24,0x18,0x00,0x00,/*-- 文字: 7 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x7E,0x44,0x44,0x08,0x08,0x10,0x10,0x10,0x10,0x10,0x10,0x00,0x00,/*-- 文字: 8 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x3C,0x42,0x42,0x42,0x24,0x18,0x24,0x42,0x42,0x42,0x3C,0x00,0x00,/*-- 文字: 9 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x26,0x1A,0x02,0x02,0x24,0x38,0x00,0x00,};unsigned char code tab_char[]={/*-- 文字: y --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0xE7,0x42,0x24,0x24,0x28,0x18,0x10,0x10,0xE0,0x00,0x00,0x00,0x00, /*-- 文字: x --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x6E,0x24,0x18,0x18,0x18,0x24,0x76,0x00,0x00,0x00,0x00,0x00,0x00, /*-- 文字: 0 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x42,0x42,0x42,0x42,0x24,0x18,0x00,0x00, /*-- 文字: . --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x60,0x60,0x00,0x00, /*-- 文字: V --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0xE7,0x42,0x42,0x44,0x24,0x24,0x28,0x28,0x18,0x10,0x10,0x00,0x00, /*-- 文字: H --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0xE7,0x42,0x42,0x42,0x42,0x7E,0x42,0x42,0x42,0x42,0xE7,0x00,0x00,/*-- 文字: z --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=8x16 --*/0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x7E,0x44,0x08,0x10,0x10,0x22,0x7E,0x00,0x00, };//unsigned char code tab_word[]={/*-- 文字: 幅 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x20,0x00,0x23,0xFE,0x20,0x00,0xF9,0xFC,0xA9,0x04,0xA9,0x04,0xA9,0xFC,0xA8,0x00, 0xAB,0xFE,0xAA,0x22,0xAB,0xFE,0xBA,0x22,0x22,0x22,0x23,0xFE,0x22,0x02,0x20,0x00,/*-- 文字: 度 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x2F,0xFC,0x22,0x20,0x23,0xE0, 0x20,0x00,0x27,0xF8,0x22,0x10,0x21,0x20,0x20,0xC0,0x41,0x30,0x46,0x0E,0x98,0x04,/*-- 文字: 频 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x08,0x00,0x08,0xFE,0x4E,0x20,0x48,0x40,0x48,0xFC,0xFE,0x84,0x00,0xA4,0x08,0xA4, 0x4A,0xA4,0x4A,0xA4,0x84,0xA4,0x08,0x50,0x10,0x48,0x20,0x86,0xC3,0x02,0x00,0x00,/*-- 文字: 率 --*//*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/0x02,0x00,0x01,0x00,0x7F,0xFE,0x41,0x00,0x22,0x28,0x17,0xD0,0x04,0x80,0x11,0x10, 0x22,0x48,0x47,0xC4,0x01,0x20,0xFF,0xFE,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,};//unsigned char tab_wave[216];。

二,使用过程中,常常出现程序的IO口设置,包括设置为交叉开关,推挽方式等。

由于对这种设置方法不太了解，因此做一个专题。

//--------------------------------------------------------------------// I/O初始化程序//--------------------------------------------------------------------// 配置交叉开关和 GPIO 端口void xbar_init (void){XBR0 = 0x07; // 允许 I2C SPI和 UARTXBR1 = 0x00; //XBR2 = 0x40; // 允许交叉开关和弱上拉//PRT0CF |= 0xff; // 允许P0口的所有输出为弱上拉//P0MDOUT// 让交叉开关将这些引脚配置为输入//PRT1CF |= 0x40; // 允许 P1.6 (LED) 为弱上拉输出}（通过对比几个程序的I/O初始化，发现主要是对寄存器XBR0~2以及PRT(0~7)CF进行设置。

特将与IO口设置相关的寄存器做一个说明）2.1 GPIO口和数字外设口C8051F020/1/2/3 MCU 是高集成度的混合信号片上系统，有按8 位端口组织的64 个数字I/O 引脚。

低端口（P0、P1、P2 和P3）既可以按位寻址也可以按字节寻址。

高端口（P4、P5、P6 和P7）只能按字节寻址。

所有引脚都耐5V 电压，都可以被配置为漏极开路或推挽输出方式和弱上拉。

C8051F020/1/2/3 器件有大量的数字资源需要通过4 个低端I/O 端口P0、P1、P2 和P3 才能使用。

P0、P1、P2 和P3 中的每个引脚既可定义为通用的端口I/O（GPIO）引脚，又可以分配给一个数字外设或功能（例如：UART0 或/INT1），这种资源分配的灵活性是通过使用优先权交叉开关译码器实现的。

C8051F系列单片机的初始化C8051F系列单片机是由美国Silicon Laboratories公司研发的一款8位微控制器，它具有强大的功能和灵活的性能，是一种广泛应用于各种电子设备中的微控制器。

在使用C8051F系列单片机之前，需要进行初始化操作，以确保单片机能够正常工作。

下面将介绍C8051F系列单片机的初始化过程。

1. 系统时钟初始化在初始化单片机之前，需要先配置它的系统时钟。

C8051F系列单片机的系统时钟可从外部晶体振荡器或内部RC振荡器提供。

通过设置相关的寄存器，可以选择使用哪一种时钟源，并配置其频率。

2. 系统时钟分频器初始化对于大多数应用程序而言，操作系统时钟的速度往往太快，因此需要对其进行分频，减少操作速度。

C8051F系列单片机提供了一个系统时钟分频器，通过设置相关的寄存器，可以选择分频比例，将操作速度减慢。

3. I/O端口初始化C8051F系列单片机具有多个I/O端口，用于输入和输出数据。

在初始化单片机时，需要设置每个I/O端口的输入和输出模式，以及电平状态和电流限制等参数。

4. 中断初始化C8051F系列单片机支持多种中断模式，可以在程序执行期间随时中断当前任务，处理新的事件。

在初始化单片机时，需要配置中断引脚和中断向量表等参数。

5. 定时器初始化C8051F系列单片机具有多个定时器，用于计时和延时等功能。

在初始化单片机时，需要设置每个定时器的计数模式、频率、触发条件和计时范围等参数。

6. 串口初始化C8051F系列单片机支持串口通信，可以与其他设备进行数据交换。

在初始化单片机时，需要设置串口的通信协议、波特率和数据格式等参数。

7. ADC/DAC初始化C8051F系列单片机具有模拟转换模块，可以对模拟信号进行采样和变换。

在初始化单片机时，需要设置ADC/DAC的采样率、分辨率和参考电压等参数。

通过以上步骤，就可以完成C8051F系列单片机的初始化。

在开发具体应用程序时，还需要根据实际需求对各个模块进行进一步配置和编程。

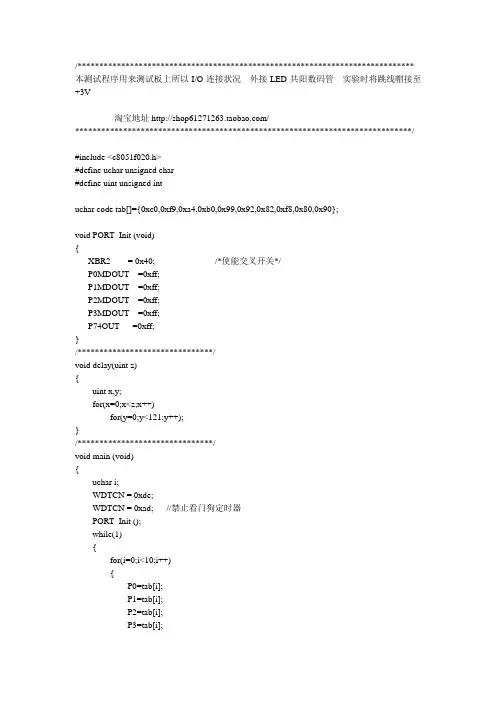

/***************************************************************************** 本测试程序用来测试板上所以I/O连接状况外接LED共阳数码管实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intuchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT =0xff;P1MDOUT =0xff;P2MDOUT =0xff;P3MDOUT =0xff;P74OUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while(1){for(i=0;i<10;i++){P0=tab[i];P1=tab[i];P2=tab[i];P3=tab[i];P4=tab[i];P5=tab[i];P6=tab[i];P7=tab[i];delay(500);}}}/***************************************************************************** 闪烁灯实验本实验采用P3.4口输出短接J11 实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/ #include <c8051f020.h>#define uchar unsigned char#define uint unsigned intsbit LED=P3^4;void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P3MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while (1){LED=0;delay(500);LED=1;delay(500);}}/***************************************************************************** 流水灯实验本实验采用P0口输出外接LED 实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/#include <c8051f020.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intvoid PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器i=0xfe;PORT_Init ();P0=i;while(1){delay(500);i = _crol_(i,1); //循环右移1位，点亮下一个LEDP0 = i;}}/***************************************************************************** 数码管实验本实验采用P0口输出外接LED共阳数码管实验时将跳线帽接至+3V淘宝地址/*****************************************************************************/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intuchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while(1){for(i=0;i<10;i++){P0=tab[i];delay(500);}}}/****************************************************************************** **********按键实验本实验采用P2.0和P2.1作为输入P0外接LED共阳数码管输出实验时将跳线帽接至+3V淘宝地址/******************************************************************************* *********/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intsbit K1 = P2^0;sbit K2 = P2^1;uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P0MDOUT = 0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/void main (void){uchar i;WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();while(1){if(K1==0){delay(10);if(K1==0){if(i==9)i=9;elsei++;while(!K1);}}if(K2==0){delay(10);if(K2==0){if(i==0)i=0;elsei--;while(!K2);}}P0=tab[i];}}/***************************************************************************** 串口通讯实验本实验采用UART0输出数据到PC机实验时将跳线帽接至+3V复位一次，单片机发送256个数据波特率为9600淘宝地址/*****************************************************************************/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned intvoid SYSCLK_Init();void PORT_Init();void UART0_Init();void SYSCLK_Init(){unsigned int i;OSCXCN=0X67; //0X67=0110,0111for(i=0;i<256;i++); //等待>1mswhile(!(OSCXCN&0X80)); //等待XTLVLD变为1OSCICN=0X88; //时钟失效监测器，选择外部时钟源作为系统时钟}void PORT_Init(){XBR0 = 0x04;XBR2 = 0x40;}void UART0_Init(){SCON0=0x50; //串口方式1TMOD=0X20; //选用定时器1作为波特率发生器TH1=0xF4;TL1=0xF4;PCON=0x80; //波特率为9600TR1=1; //定时器启动}void main(){unsigned int i;WDTCN=0XDE;WDTCN=0XAD;SYSCLK_Init();PORT_Init();UART0_Init();for(i=0;i<256;i++){SBUF0=i;while(!TI0);TI0=0;}while(1);}/***************************************************************************** LCD1602并口显示实验本实验采用P6为数据口和P1为控制口实验时将跳线帽接至+5V淘宝地址/*****************************************************************************/ #include <c8051f020.h>#define uchar unsigned char#define uint unsigned int#define DataPort P6sbit LCM_VO=P1^7;sbit LCM_RS=P1^6;sbit LCM_RW=P1^5;sbit LCM_EN=P1^4;sbit LED=P3^4;uchar code TAB1[] = "C8051F-020";uchar code TAB2[] = "QQ:123514611";uchar aa,bb;/*******************************/void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P1MDOUT =0xff;P3MDOUT =0xff;P74OUT |= 0xff; /*推挽输出*/}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************//*******************************///写指令void WriteCommandLCM(uchar CMD){LCM_RS=0;LCM_RW=0;DataPort=CMD;LCM_EN=1;delay(50);LCM_EN=0;}/*******************************///写数据void WriteDataLCM(uchar dataW){LCM_RS=1;LCM_RW=0;DataPort=dataW;LCM_EN=1;delay(50);LCM_EN=0;}/***********************************/void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData) {Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1if (Y) X |= 0x40; //当要显示第二行时地址码0x40;X |= 0x80; // 算出指令码WriteCommandLCM(X); //这里不检测忙信号，发送地址码WriteDataLCM(DData);}//-----------------------------------------------------------------------------//按指定位置显示一串字符//-----------------------------------------------------------------------------void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData) {unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1 while (DData[ListLength]>0x20) //若到达字串尾则退出{if (X <= 0xF) //X坐标应小于0xF{DisplayOneChar(X, Y, DData[ListLength]); //显示单个字符ListLength++;X++;}}}/***********************************/void InitLcd(){WriteCommandLCM(0x38); //8位数据，双行显示，5X7字型WriteCommandLCM(0x08); //WriteCommandLCM(0x01); //WriteCommandLCM(0x06); //WriteCommandLCM(0x0c); //}/***********************************/void main (void){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();OSCICN |= 0x01;delay(5000);LCM_VO=0;InitLcd ();aa=0x41;for(bb=0;bb<26;bb++){LED=0;delay(500);WriteDataLCM(aa);aa++;if(aa==0x51){WriteCommandLCM(0xc0);}if(aa==0x5b){break;}LED=1;delay(500);}delay(2000);WriteCommandLCM(0x01);for(bb=0;bb<10;bb++){LED=0;delay(500);DisplayListChar(3, 0, TAB1);DisplayListChar(2, 1, TAB2);LED=1;delay(500);}delay(5000);}/****************************************************************************** **********LCD12864 ST7920控制芯片测试程序本实验采用P3口和P0口驱动实验时将跳线帽接至+3V淘宝地址/******************************************************************************* *********/#include <c8051f020.h>#define uchar unsigned char#define uint unsigned int#include <intrins.h>#include <string.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned int#define ulong unsigned long//------------------------------------void PORT_Init (void);void delay(uint z);//-----------------------------------#define LCDBUS P3sbit RS = P0^0;sbit RW = P0^1;sbit E = P0^2;sbit PSB = P0^3;sbit RST = P0^4;void PORT_Init (void){XBR2 = 0x40; /*使能交叉开关*/P3MDOUT =0xff;P0MDOUT =0xff;}/*******************************/void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}/*******************************/uchar code symbo[]={/*-- 调入了一幅图像：D:\guoq files\technic support\pic\128x32 Symbo.bmp --*//*-- 宽度x高度=128x32 --*/0x00,0x07,0xFF,0x00,0x00,0x00,0x00,0x00,0x1F,0xC0,0x00,0x1F,0xC0,0x03,0xE0,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x20,0x00,0x20,0x40,0x04,0x10,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x10,0x00,0x40,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x08,0x00,0x80,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x04,0x01,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x02,0x02,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x01,0x04,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x08,0x00,0x88,0x00,0x80,0x04,0x10,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x04,0x00,0x50,0x01,0x00,0x03,0xE0,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x20,0x02,0x00,0x00,0x00,0x00, 0x1F,0xFC,0x01,0xFF,0xDF,0xFF,0xFF,0xFF,0xC1,0x00,0x00,0x04,0x00,0x00,0x00,0x00, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x80,0x00,0x08,0x1F,0xFF,0xFF,0xF8, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x40,0x00,0x10,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x20,0x00,0x20,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x10,0x00,0x40,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x08,0x00,0x80,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x10,0x00,0x40,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x20,0x00,0x20,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x40,0x00,0x10,0x10,0x00,0x00,0x08, 0x10,0x00,0x00,0x00,0x50,0x00,0x00,0x00,0x40,0x80,0x00,0x08,0x1F,0xFF,0xFF,0xF8, 0x1F,0xFC,0x01,0xFF,0xDF,0xFF,0xFF,0xFF,0xC1,0x00,0x00,0x04,0x00,0x00,0x00,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x02,0x00,0x20,0x02,0x00,0x00,0x00,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x04,0x00,0x50,0x01,0x00,0x03,0xE0,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x08,0x00,0x88,0x00,0x80,0x04,0x10,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x01,0x04,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x02,0x02,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x04,0x01,0x00,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x08,0x00,0x80,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x10,0x00,0x40,0x40,0x08,0x08,0x00, 0x00,0x04,0x01,0x00,0x00,0x00,0x00,0x00,0x10,0x20,0x00,0x20,0x40,0x04,0x10,0x00, 0x00,0x07,0xFF,0x00,0x00,0x00,0x00,0x00,0x1F,0xC0,0x00,0x1F,0xC0,0x03,0xE0,0x00, 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00 };//-----------------------------------// Delay Routine//-----------------------------------void delay100us(void) //delay TIMER1*1 ms for 12MHz{uchar data i;for(i=0;i<=10;i++){_nop_();_nop_();}}void delayms( uint m ) // 12MHz Xtal, close to ms value {uint j;uint i;for(i=0; i<m; i++)for(j=0; j<109; j++)_nop_();}void SdCmd(uchar Command) //send command{RS = 0;RW=0;LCDBUS = Command;E = 1;E = 0;delay100us();}void SdData(uchar DData) //send display data{RS = 0;RS=1;RW=0;LCDBUS = DData;E = 1;E = 0;delay100us();}uchar RdData(){uchar DData;RS = 0;RW = 1;RS=1;LCDBUS=0xff;E=1;DData = LCDBUS;E = 0;return(DData);}//-----西文写入函数----------------void PrintASCII(uint x,y,uchar *pstr) //通用函数{uint addr;y=y<<4;addr=y|0x80+x;SdCmd(addr);while(*pstr>0){SdData(*pstr++);}}//----中文写入函数-----------------void PrintGB(uchar x,y,uchar *pstr){uint addr;y=y<<4;addr=y|0x80+x;SdCmd(addr);while(*pstr>0){SdData(*pstr++);delayms(300); //演示用}}//----初始化函数-----------------void initLCM(){RST=0;delayms(5);RST=1;delayms(800);SdCmd(0x30); /* 设置工作方式(8位总线) */ SdCmd(0x06); /* 设置输入方式*/SdCmd(0x0f); /* 设置显示方式*/SdCmd(0x01); /* 清屏*/delayms(2);}//----清屏函数------------------void ClearRAM(){uchar i,j;SdCmd(0x34);for(i=0;i<32;i++){SdCmd(i|0x80);SdCmd(0x80);for(j=0;j<16;j++){SdData(0x00);//SdData(0x00);}}SdCmd(0x30);}//---- 画图函数-----------------------------void ShowBmp(uchar x,y, width,high,uchar *bmp) {uchar i,j;SdCmd(0x34);SdCmd(0x36);for(i=y;i<(y+high);i++){if (i<32){SdCmd(0x80|i);SdCmd(0x80|x);}else{SdCmd(0x80|(i-32));SdCmd(0x80|(x+8));}for(j=0;j<width;j++){SdData(*bmp++);SdData(*bmp++); //}}SdCmd(0x30);}//---画点函数----------------void Draw_Dot(uint x,y){uchar m,n;uint k;if(y>=32){y=y-32;x=x+128;}SdCmd(y|0x80);k=x/16;SdCmd(k|0x80);k=0x8000;k=k>>x%16;m=RdData();m=RdData()|k>>8;n=RdData()|k;k=x/16;SdCmd(y|0x80);SdCmd(k|0x80);SdData(m);SdData(n);}//--- 画线函数---------------void Draw_Line(uint x1,y1,x2,y2) {uint temp;int dalt_x,dalt_y,err=0;if (y1>y2){temp=x1;x1=x2;x2=temp;temp=y1;y1=y2;y2=temp;}Draw_Dot(x1,y1);dalt_x=x2-x1;dalt_y=y2-y1;if(dalt_x>=0){if(dalt_y>dalt_x)//k>1{while(y1<y2){if(err<0){x1=x1+1;y1=y1+1;err=err+dalt_y-dalt_x;}else{y1=y1+1;err=err-dalt_x;}Draw_Dot(x1,y1);}}else // 0<=k=<1{if (dalt_y==0)y1=y1-1;while(x1<x2){if(err<0){x1=x1+1;err=err+dalt_y;}else{y1=y1+1;x1=x1+1;err=err+dalt_y-dalt_x;}Draw_Dot(x1,y1);}}}else{dalt_x=x1-x2;if(dalt_y>dalt_x)//k<-1{while(y1<y2){if(err<0){x1=x1-1;y1=y1+1;err=err+dalt_y-dalt_x;}else{y1=y1+1;err=err-dalt_x;}Draw_Dot(x1,y1);}}else //0>k>=-1{if (dalt_y==0)y1=y1-1;while(x1>x2){if(err<0){x1=x1-1;err=err+dalt_y;}else{x1=x1-1;y1=y1+1;err=err+dalt_y-dalt_x;}Draw_Dot(x1,y1);}}}}//--功能演示函数-------------------------void quxian1(){SdCmd(0x06);PrintGB( 0,0,"画面不动光标地址加1 指令代码为06");delayms(3000);SdCmd(0x01);delayms(2);SdCmd(0x04);PrintGB( 15,0,"画面不动光标地址减1 指令代码为04");delayms(3000);SdCmd(0x01);delayms(2);SdCmd(0x07);PrintGB( 0,0,"画面整体左移1 位指令代码为07");delayms(3000);SdCmd(0x01);delayms(2);SdCmd(0x05);PrintGB( 15,0,"画面整体右移1 位指令代码为05");delayms(3000);SdCmd(0x06);}//----做图演示函数------------------------------------void quxian2(){uint code data1[48]={88,89,85,87,89,90,89,89,88,86,87,86,88,89,90,94,95,96,96,97,99,99,101,103,101,101,100,103,105,113,113,117,117,116,114,107,110,114,113,112,115,112,113,119,120,125,124,128};uint a1,b1,a2,b2,i;SdCmd(0x01);delayms(2);SdCmd(0x0c);PrintASCII(0,0," Time");PrintASCII(14,1,"Temp");SdCmd(0x34);SdCmd(0x36);Draw_Line(1, 60, 125,60);// 设置坐标X coordinate Draw_Line(1, 15, 1, 60);// 设置坐标Y coordinatedelayms(1000);a1=1;for ( i=0;i<40;i++){b1=data1[i]-70;Draw_Dot(a1,b1);//画点a1=a1+3;}delayms(3000);a1=1;for ( i=0;i<40;i++){b1=data1[i]-70;b2=data1[i+1]-70;a2=a1+3;Draw_Line(a1,b1,a2,b2);//画线a1=a2;}SdCmd(0x32);}//-----------------------------------// Main Program//-----------------------------------void main(){WDTCN = 0xde;WDTCN = 0xad; //禁止看门狗定时器PORT_Init ();SP=0x60;EA=0;PSB=1; //并行接口选择LCDBUS=0xff; // 初始化接口RW=1;E =0;initLCM();while(1){SdCmd(0x01); /* 清屏*/delayms(2);ClearRAM();//-- 字库字符显示PrintASCII(8,0," ST7920 演示程序");delayms(3000);//-- 图画显示SdCmd(0x01); /* 清屏*/delayms(2);ClearRAM();ShowBmp(0,0,8,32,symbo);ShowBmp(0,32,8,32,symbo);delayms(3000);//-- 写入功能展示SdCmd(0x01);delayms(2);quxian1();delayms(3000);//-- 做图功能展示ClearRAM();quxian2(); // 仅在并行接口使用delayms(3000);}}/****************************************************************************** **********LCD12864 ST7565控制芯片AD转换测试程序本实验采用P0串口驱动实验时将跳线帽接至+3V淘宝地址/******************************************************************************* *********/#include <c8051f020.h>#define uint unsigned int#define uchar unsigned char#define ulong unsigned long#define SYSCLK 22118400bit aa;uchar count=0;ulong AD;ulong mm;uchar temp_l;uchar temp_h;uchar xdata dispbuf[4];uchar ContrastLevel; // for contrast setting level// 串行通讯方式驱动程序uchar bdata transdata; //该变量可为位操作之变量sbit transbit = transdata^7;sbit _CS = P0^0;sbit _RES = P0^1;sbit A0 = P0^2;sbit SCLK = P0^6;sbit SDA = P0^7;/*******************************/void delayms(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<121;y++);}void OSCILLATOR_Init (void){int i; /*延时计数器*/OSCXCN = 0x67; /*打开外部晶体振荡器*/for (i=0; i < 256; i++) ; /*延时*/while (!(OSCXCN & 0x80)) ; /*查询外部晶体是否稳定起振*/OSCICN = 0x88; /*用外部晶体作为系统时钟,并使能时钟丢失检测*/}void PORT_Init (void){P0MDOUT = 0xff;XBR2 = 0x40;}//------------- ASCII字符库----------------------------------------------------------------//说明：该字库为5*7点阵字符字模库，但字库格式为8*8点阵字模数据，第8行为行间距，// 第6-8列为字间距。

单片机C8051F020的初始化设置单片机C8051F020的初始化设置在喧闹的世界中，能静下心来研究技术也是很有趣的事情。

好多年没作些具体的技术工作了，幸好领导给分配一个单片机任务。

现在把研究的技术写下来，与朋友们分享。

研究C8051F020编程不能离开初始化设置。

对于简单程序，读技术手册，将用到的I/O口，中断，串口，晶振等正确初试化后，已经成功一半了。

晶振需要初始化，C8051F020有内部晶振，精度不高，一般电路都使用外部晶振。

初始化晶振主要是OSCXCN和OSCICN两个寄存器的设置。

具体初始化代码可由Silicon的配置程序自动生成：void Oscillator_Init(){int i = 0;OSCXCN = 0x67;for (i = 0; i < 3000; i++);while ((OSCXCN & 0x80) == 0);OSCICN = 0x08;}上面程序包括了晶振初始化的全部过程：1、使能外部振荡器：OSCXCN = 0x67;2、等待至少1m钟，等待外部振荡器起稳：for (i = 0; i < 3000; i++);3、查询OSCXCN的第八位XTLVLD是否为1，1表明外部振荡器起稳：while ((OSCXCN & 0x80) == 0);4、关内部晶振，切换到外部晶振 OSCICN = 0x08;而同事们的设置是OSCICN= 0x88;应该是使用外部振荡器，但是内部振荡器也没关，这样MCU耗能高些。

串口0（UART0）也需要配置：void UART0_Init (void){SCON0 = 0x50; // SCON0: 模式1,可接收，8位串口TMOD = 0x20; // TMOD: 定时器1, 模式2, 8位自动重载TH1 = -(SYSCLK/BAUDRATE/16); // 设置定时器1TR1 = 1; // 开始定时CKCON |= 0x10; // 定时器用SYSCLK作基准时间PCON |= 0x80; // 禁止UART0波特率/2}SCON0是UART0控制寄存器，用来选择传输模式。

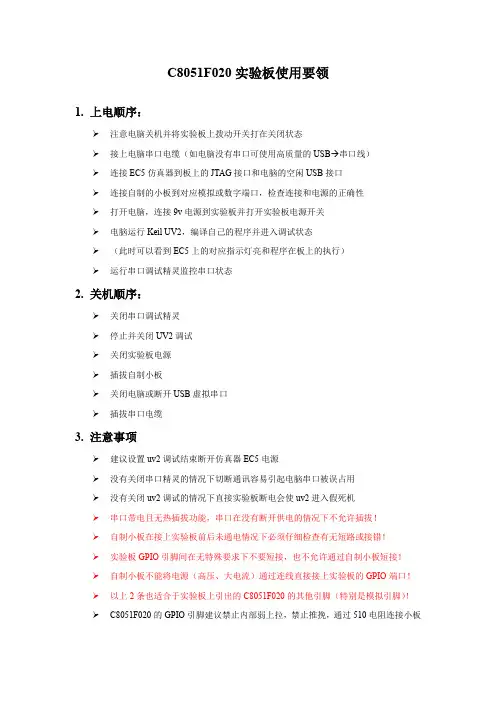

C8051F020开发板说明书V1.0.02012年3月22日目录第一章 概述 (1)第二章 开发板简介 (2)2.1 开发板原理框图 (2)2.2 开发板实物图 (2)2.2.1 本开发板的外扩展资源和扩展接口 (2)2.2.2 本开发板的平面图 (3)第三章 开发板硬件电路说明 (4)3.1 硬件电路简介 (4)3.2 电源电路 (4)3.3单片机复位电路 (4)3.4 ZLG7289电路原理图 (5)3.5 LED电路原理图 (6)3.6 LCD接口电路 (7)第四章 开发板注意事项 (8)4.1注意事项 (8)4.2开发板跳线使用方法 (8)第一章 概述本说明书是C8051F020开发板的硬件使用说明书，详细描述了020开发板的硬件构成、原理，以及它的使用方法。

开发板用USB JTAG对C8051F020芯片进行编程，C8051F020有64个I/O而我们开发板通过排针引出了其中的44个I/O口，板上有标识（也可查看原理图或PCB图）。

引出来的I/O口可以供用户配置。

第二章 开发板简介2.1 开发板原理框图本开发板主要用到了C8051F020芯片（内置A/D D/A和比较器等）和周立功的ZLG7289芯片，020芯片通过SPI方式和ZLG7289完成数据传递，ZLG7289控制按键和数码管显示。

原理框图如下：图2-1 开发板原理框图2.2 开发板实物图2.2.1 本开发板的外扩展资源和扩展接口部分接口说明：JTAG接口：本板卡和USB Debug Adaptor仿真器连接，通过本接口用户可实现在线仿真。

LCD接口： 本板液晶用MzL05-12864AD/DA接口：本板的AD/DA接口都来自020内置的AD/DA另外的外扩资源和接口如下图所示：数码管AD 接口比较器接口P7口P3.0~ P3.6P0口P2口P1口3.2 JTAG3.3V/GNDDAC 接口LCD 接口LED ZLG72895vGNDP6口C8051F0203.3V/GND 按键电源开关复位键开发板实物图2.2.2 本开发板的平面图平面图上的位置和板卡的位置一一对应，详细的说明请看后面章节的图2-2 说明。

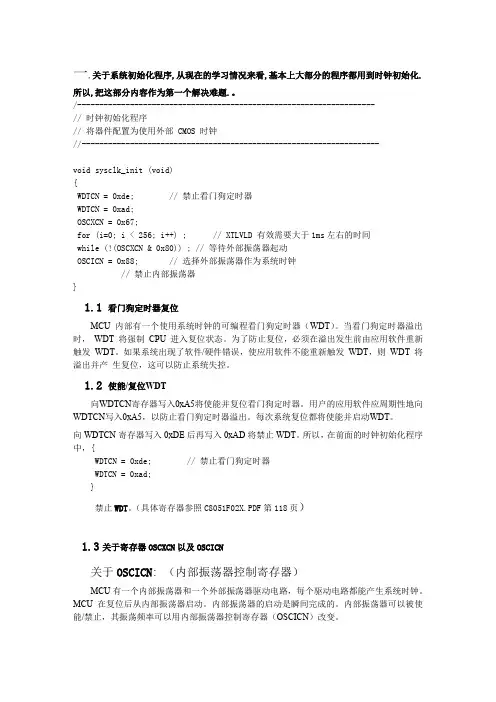

一,关于系统初始化程序,从现在的学习情况来看,基本上大部分的程序都用到时钟初始化.所以,把这部分内容作为第一个解决难题.。

/--------------------------------------------------------------------// 时钟初始化程序// 将器件配置为使用外部 CMOS 时钟//--------------------------------------------------------------------void sysclk_init (void){WDTCN = 0xde; // 禁止看门狗定时器WDTCN = 0xad;OSCXCN = 0x67;for (i=0; i < 256; i++) ; // XTLVLD 有效需要大于1ms左右的时间while (!(OSCXCN & 0x80)) ; // 等待外部振荡器起动OSCICN = 0x88; // 选择外部振荡器作为系统时钟// 禁止内部振荡器}1.1 看门狗定时器复位MCU 内部有一个使用系统时钟的可编程看门狗定时器（WDT）。

当看门狗定时器溢出时，WDT 将强制CPU 进入复位状态。

为了防止复位，必须在溢出发生前由应用软件重新触发WDT。

如果系统出现了软件/硬件错误，使应用软件不能重新触发WDT，则WDT 将溢出并产生复位，这可以防止系统失控。

1.2 使能/复位WDT向WDTCN寄存器写入0xA5将使能并复位看门狗定时器。

用户的应用软件应周期性地向WDTCN写入0xA5，以防止看门狗定时器溢出。

每次系统复位都将使能并启动WDT。

向WDTCN寄存器写入0xDE后再写入0xAD将禁止WDT。

所以，在前面的时钟初始化程序中，{WDTCN = 0xde; // 禁止看门狗定时器WDTCN = 0xad;}禁止WDT。

（具体寄存器参照C8051F02X.PDF第118页）1.3关于寄存器OSCXCN以及OSCICN关于OSCICN: （内部振荡器控制寄存器）MCU有一个内部振荡器和一个外部振荡器驱动电路，每个驱动电路都能产生系统时钟。
