LabVIEW的面板设计和用户界面优化LabVIEW是一种用于编写控制和测量系统的强大的图形化编程语言。
在设计和开发LabVIEW应用程序时，面板设计和用户界面优化是非常重要的，它不仅可以影响用户的体验，还可以提高程序的可维护性和可扩展性。
本文将探讨如何设计LabVIEW面板和优化用户界面。
一、面板设计原则1. 界面简洁明了：LabVIEW面板应该尽量避免过于复杂和拥挤的设计，只展示必要的控件和指示器。
合理的布局和空白区域可以增强界面的整洁度和可读性。
2. 控件选择与布局：选择适当的控件是关键，不仅要考虑功能需求，还要考虑用户的直观习惯。
应该将相关的控件放在一起，并且进行合理的布局，以提高用户的操作效率。
3. 颜色和样式的搭配：选择合适的颜色和样式可以增强界面的美观性和可视性。
应该避免过多的颜色和装饰，保持简洁和一致性。
4. 错误处理和状态指示：在面板设计中应该考虑到错误处理和状态指示，以便用户能够轻松地识别和解决问题。
可以通过合理的标识、颜色和图标来指示错误状态和程序的运行情况。
二、用户界面优化技巧1. 响应速度优化：用户界面应该尽可能地响应迅速，避免卡顿和延时。
可以通过减少计算量、优化算法和合理使用缓存等方式来提高程序的执行效率。
2. 输入验证和限制：在对用户输入进行处理时，应该进行验证和限制，以确保输入的准确性和合法性。
可以使用适当的控件属性进行输入检查，或者在程序中添加相应的逻辑来处理无效输入。
3. 异常处理和容错设计：优化用户界面还需要考虑到异常情况的处理和容错设计。
在程序出现异常时，应该提供相应的错误信息和解决方案，以便用户能够快速地解决问题。
4. 文档和帮助信息：为了方便用户使用和了解程序，应该提供相应的文档和帮助信息。
可以在界面中添加必要的说明文字、标签和帮助按钮，以引导用户正确地操作。
5. 用户反馈和改进：为了不断改进用户界面，应该收集用户的反馈意见和建议。
可以通过用户调查、反馈按钮等方式主动获取用户的意见，然后根据反馈做出相应的改进。
五彩生辉——LabVIEW界面配色秘诀NI资深应用工程师潘宇注：本文为LabVIEW网络讲坛系列短片的技术文档，第一部《界面风云》中将主要讲述在LabVIEW中创建用户界面的方法与技巧。
众所周知，在自然界中存在着各种各样的色彩，正是由于这些靓丽的色彩，才使得生活环境变得美好。
大家可以想象一下，如果这个世界上只有灰和白，那么世界会变成什么样子？然而，有很多出类拔萃的LabVIEW编程人员，他们在技术方面往往具有很强的判断力和出色的创造性，但是，在程序的界面配色上，却始终如图1所示的那样，全灰色的单调界面。
图1.单调的灰色界面相比之下，如果能够合理地搭配颜色，对于界面来说会有事半功倍的效果，真正做到五彩生辉，如图2。
要知道，当我们距离界面较远的时候，我们所看到的并不是排版，也不是控件，而是色彩。
那么，究竟该怎样来使用色彩呢？总体来讲，色彩是一个很主观的概念，可谓“仁者见仁、智者见智”，不同的人有着自己不同的配色标准。
但是，既便如此，对于色彩的设计还是有一些共同的标准和前人的经验可以借鉴的。
图2.色彩丰富的LabVIEW界面图3.“总体协调，局部对比”的配色方案首先，就是配色总体的应用原则，即“总体协调，局部对比”，也就是：整体色彩效果应该是和谐的，只在局部的、小范围的地方可以有一些强烈色彩的对比。
以图3的程序为例，首先我们确定了主基调为蓝色，那么整个应用程序的前面板对象都用深浅不同程度、不同饱和度的蓝来表示不同的对象。
但是，局部地方，可以使用一些明亮的红色、黄色、绿色等，与背景白色形成明显对比，突出需要强调的各个地方。
其次，在前面板中巧妙地使用透明色往往也会起到神奇的作用，在图4中，通过透明色，我们可以将一个基本的波形图控件（上图）转换为一个更为美观的显示方式（下图）；而在图5中，则可以通过将按钮控件设为透明来实现自定义按钮外观的效果。
这两个应用的具体步骤请参考视频内容。
图4.使用透明色改观波形图控件最后，在这里还有一些技巧和经验分享给大家：一. 所有不用显示前面板的子VI 前面板可以让它保持LabVIEW 的默认灰色，以方便区分主VI 和子VI 。

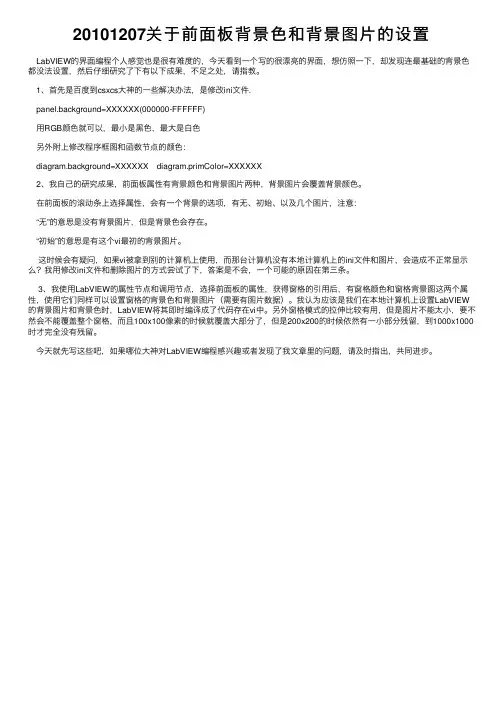

20101207关于前⾯板背景⾊和背景图⽚的设置LabVIEW的界⾯编程个⼈感觉也是很有难度的，今天看到⼀个写的很漂亮的界⾯，想仿照⼀下，却发现连最基础的背景⾊都没法设置，然后仔细研究了下有以下成果，不⾜之处，请指教。
1、⾸先是百度到csxcs⼤神的⼀些解决办法，是修改ini⽂件.panel.background=XXXXXX(000000-FFFFFF)⽤RGB颜⾊就可以，最⼩是⿊⾊，最⼤是⽩⾊另外附上修改程序框图和函数节点的颜⾊：diagram.background=XXXXXX diagram.primColor=XXXXXX2、我⾃⼰的研究成果，前⾯板属性有背景颜⾊和背景图⽚两种，背景图⽚会覆盖背景颜⾊。
在前⾯板的滚动条上选择属性，会有⼀个背景的选项，有⽆、初始、以及⼏个图⽚，注意：“⽆”的意思是没有背景图⽚，但是背景⾊会存在。
“初始”的意思是有这个vi最初的背景图⽚。
这时候会有疑问，如果vi被拿到别的计算机上使⽤，⽽那台计算机没有本地计算机上的ini⽂件和图⽚，会造成不正常显⽰么？我⽤修改ini⽂件和删除图⽚的⽅式尝试了下，答案是不会，⼀个可能的原因在第三条。
3、我使⽤LabVIEW的属性节点和调⽤节点，选择前⾯板的属性，获得窗格的引⽤后，有窗格颜⾊和窗格背景图这两个属性，使⽤它们同样可以设置窗格的背景⾊和背景图⽚（需要有图⽚数据）。
我认为应该是我们在本地计算机上设置LabVIEW 的背景图⽚和背景⾊时，LabVIEW将其即时编译成了代码存在vi中。
另外窗格模式的拉伸⽐较有⽤，但是图⽚不能太⼩，要不然会不能覆盖整个窗格，⽽且100x100像素的时候就覆盖⼤部分了，但是200x200的时候依然有⼀⼩部分残留，到1000x1000时才完全没有残留。
今天就先写这些吧，如果哪位⼤神对LabVIEW编程感兴趣或者发现了我⽂章⾥的问题，请及时指出，共同进步。

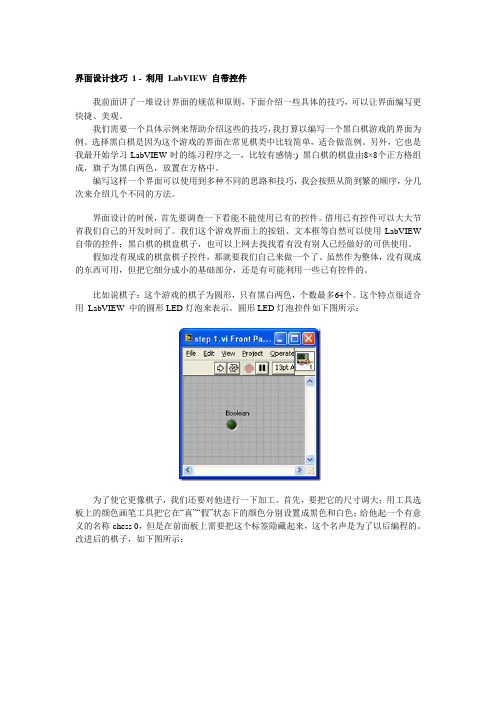

界面设计技巧1 - 利用LabVIEW 自带控件我前面讲了一堆设计界面的规范和原则，下面介绍一些具体的技巧，可以让界面编写更快捷、美观。
我们需要一个具体示例来帮助介绍这些的技巧，我打算以编写一个黑白棋游戏的界面为例。
选择黑白棋是因为这个游戏的界面在常见棋类中比较简单，适合做范例。
另外，它也是我最开始学习LabVIEW时的练习程序之一，比较有感情:) 黑白棋的棋盘由8×8个正方格组成，旗子为黑白两色，放置在方格中。
编写这样一个界面可以使用到多种不同的思路和技巧，我会按照从简到繁的顺序，分几次来介绍几个不同的方法。
界面设计的时候，首先要调查一下看能不能使用已有的控件。
借用已有控件可以大大节省我们自己的开发时间了。
我们这个游戏界面上的按钮、文本框等自然可以使用LabVIEW 自带的控件；黑白棋的棋盘棋子，也可以上网去找找看有没有别人已经做好的可供使用。
假如没有现成的棋盘棋子控件，那就要我们自己来做一个了。
虽然作为整体，没有现成的东西可用，但把它细分成小的基础部分，还是有可能利用一些已有控件的。
比如说棋子：这个游戏的棋子为圆形，只有黑白两色，个数最多64个。
这个特点很适合用LabVIEW 中的圆形LED灯泡来表示。
圆形LED灯泡控件如下图所示：为了使它更像棋子，我们还要对他进行一下加工。
首先，要把它的尺寸调大；用工具选板上的颜色画笔工具把它在“真”“假”状态下的颜色分别设置成黑色和白色；给他起一个有意义的名称-chess 0，但是在前面板上需要把这个标签隐藏起来，这个名声是为了以后编程的。
改进后的棋子，如下图所示：我们总共需要64个这样的棋子，排成8行8列。
其它的棋子不需要再一个一个添加，以第一个棋子为模板，拷贝复制，就生成了第二个；再把两个棋子都选中，复制生成四个；重复这一过程，生成8、16、32、64个棋子。
如下图所示：下面我们要把这些棋子排列整齐。
如果有耐心，可以用鼠标一个一个的调整每个棋子的位置。
LabVIEW编程中常见问题与解决方法LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款广泛应用于科学与工程领域的视觉化编程环境。
它的独特之处在于，使用者可以通过拖拽和连接图形化编程元素来构建程序，而无需编写传统的文本代码。
然而，由于其特殊的编程方式和复杂的功能，LabVIEW编程过程中常常会遇到各种问题。
本文将介绍LabVIEW编程中常见问题，并提供相应的解决方法。
一、VI无法运行1. 问题描述：当尝试运行一个VI（Virtual Instrument）时，LabVIEW出现错误或者无响应。
解决方法：- 检查是否安装了适当的软件环境（如运行时引擎或特定模块）。
- 检查VI中使用的所有子VI或函数是否被正确地调用或配置。
- 检查是否有硬件设备连接问题或者相关设备驱动是否正确安装。
二、数据处理错误1. 问题描述：LabVIEW在执行数据处理操作时，产生了错误的结果或者没有得到期望的结果。
解决方法：- 检查数据的输入是否正确，并确保正确配置了对应的数据类型。
- 检查数据处理模块的参数设置，例如滤波器的截止频率或者函数的操作参数。
- 使用适当的数据结构和算法，以确保正确的数据处理过程。
- 进行调试，并通过添加数据显示或打印变量值等方式进行验证。
三、界面设计问题1. 问题描述：LabVIEW的用户界面显示效果不如期望的那样美观或者布局混乱。
解决方法：- 使用合适的面板布局工具和控件，确保界面的整洁美观。
- 使用适当的颜色和字体，以提高界面的可读性和用户体验。
- 充分利用丰富的LabVIEW组件库，添加图标、按钮和指示器等交互元素。
- 进行界面的测试和优化，以提高界面的响应速度和用户友好性。
四、性能问题1. 问题描述：LabVIEW程序在运行过程中出现了延迟、卡顿或者响应速度较慢的情况。
解决方法：- 尽量使用并行编程技术，以提高程序的性能和效率。
LabVIEW面板设计美观与实用并重LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款强大的可视化编程软件，广泛应用于工程、科学和教育领域。
在使用LabVIEW进行软件开发时，面板的设计是非常重要的一环。
一个优秀的LabVIEW面板既要具有美观的外观，同时也要实用，能够提高用户的工作效率和操作体验。
第一节：美观设计的原则在进行LabVIEW面板设计时，下面几个原则是我们必须要遵循的：一、简洁明了：不要过于拥挤，尽量避免元素过多、视觉混乱的情况。
可以通过合理的布局和分组，使界面整洁有序。
二、配色搭配：选择合适的颜色搭配，使界面色彩和谐统一。
可以通过选用合适的调色板或者自定义配色方案来实现。
三、字体与图标：选择合适的字体和字号，确保文字的清晰可读。
对于需要标识的控件，可以使用合适的图标替代文字，提高界面的直观性。
四、对比度和亮度：控制好界面的对比度和亮度，确保用户可以清晰地看到界面上的各个元素。
第二节：实用设计的要点LabVIEW面板的设计不仅仅追求美观，还要注重实用性，提高用户的工作效率。
下面是一些实用设计的要点：一、合理的布局：将相关的控件和指示器进行分组，并根据任务的逻辑关系进行布局。
在设计布局时要注重用户的习惯和易用性，让用户能够快速找到需要的控件。
二、自定义控件：LabVIEW提供了丰富的控件库，我们可以根据实际需求自定义控件，使其更符合用户的操作习惯和使用需求。
三、合适的控件命名：给控件起一个能够清晰表达其功能的名称，不要使用过于晦涩的术语，保持简洁明了。
可以使用标签或者快捷键来辅助控件的识别和操作。
四、错误提示和帮助文档：当用户输入错误或者需要帮助时，给出明确的错误提示和帮助信息，帮助用户快速解决问题。
五、界面响应速度：优化界面的响应时间，减少用户等待的时间。
对于大数据量的操作，可以通过进度条或者其他方式提示用户正在进行处理。
LabVIEW界面设计打造简洁易用的用户界面在当前信息化时代，软件界面设计变得越来越重要。
一个好的用户界面能够提升软件的易用性和用户体验，而一个繁复、混乱的界面则可能导致用户流失。
作为一个强大且灵活的控制与测量软件，LabVIEW（Laboratory Virtual Instrument Engineering Workbench）在界面设计方面也备受关注。
本文将介绍如何通过LabVIEW界面设计打造简洁易用的用户界面。
一、功能定位与界面设计在开始设计用户界面之前，我们需要先明确软件的功能定位。
通过明确软件的目标和用户需求，我们能够更好地选择合适的界面设计方案。
在选择界面设计方案时，我们可以考虑以下几个方面：1. 界面整体布局：合理的界面布局能够使用户能够快速找到需要的功能和信息。
我们可以采用经典的三栏式、主从式或者平铺式布局，根据实际需求决定。
2. 导航设计：导航设计关乎用户在软件中的行为流程，合理的导航设计能够提高用户的操作效率。
我们可以通过添加菜单、工具栏和导航面板等形式来实现良好的导航设计。
3. 控件选择：选择合适的控件能够直观地呈现数据或者功能，同时也能够提高用户的操作效率。
在LabVIEW中，我们可以使用按钮、滑动条、图表等控件来实现各种功能的展示和操作。
二、界面美化与风格设计除了功能定位和界面设计，界面美化和风格设计也是打造简洁易用的用户界面的关键。
以下是几个实用的界面美化和风格设计建议：1. 颜色搭配：合理的颜色搭配能够提高界面的美观度和可读性。
我们可以选择简洁明快的颜色，同时避免颜色过于杂乱，影响用户的视觉体验。
2. 图标设计：图标是用户界面中重要的组成部分之一，好的图标设计能够让用户更好地理解功能或者操作内容。
我们可以选择简洁明了的图标，或者自定义特定样式的图标。
3. 字体选择：合适的字体能够提高用户的阅读体验。
我们可以选择易读且符合软件风格的字体，同时避免字体过于花哨、难以辨认。
LabVIEW使用指南从入门到精通LabVIEW使用指南：从入门到精通LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言和开发环境，用于快速创建数据采集、仪器控制和实时数据处理应用程序。
它被广泛应用于科学实验室、工业自动化以及教育领域。
本文将从入门到精通，为您提供LabVIEW的使用指南。
一、LabVIEW入门1. 安装LabVIEW软件在官方网站下载并安装LabVIEW软件。
根据自己的操作系统选择相应的版本，并按照安装向导进行完成。
2. 熟悉LabVIEW界面打开LabVIEW软件后，您将看到一个图形化的编程界面。
界面中包含了工具栏、项目资源、前面板和块图等各个部分。
熟悉这些部分的作用和使用方法，是学习LabVIEW的第一步。
3. 创建并运行第一个程序在LabVIEW中，程序由前面板（Front Panel）和块图（Block Diagram）组成。
前面板是用户界面，用于显示和控制程序，而块图是程序的实际运行部分。
通过拖拽控件和连接线，您可以在前面板和块图中进行图形化的编程。
尝试创建一个简单的程序，并通过点击“运行”按钮来运行它。
这将帮助您了解LabVIEW的基本工作原理。
二、LabVIEW基础1. 数据类型和变量LabVIEW支持多种数据类型，例如数字、字符串、布尔值等。
了解这些数据类型的特点和使用方法，能够帮助您更好地处理数据。
在LabVIEW中，使用变量来存储和处理数据。
变量是一种命名的存储位置，用于存储特定类型的数据。
学会如何创建和使用变量，是掌握LabVIEW基础的重要一步。
2. 控制结构控制结构是LabVIEW中用于控制程序流程的重要组成部分。
常用的控制结构有循环结构、条件结构和事件结构等。
了解这些控制结构的使用方法，能够帮助您实现复杂的程序逻辑。
3. 数据采集与仪器控制LabVIEW具有强大的数据采集和仪器控制功能。
