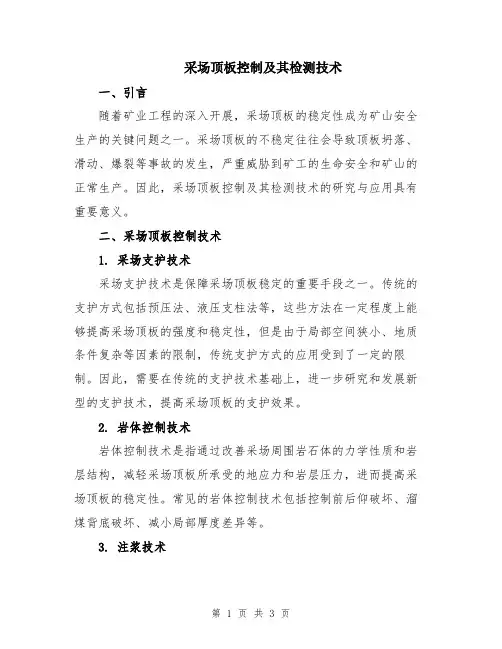

采场顶板控制及其检测技术一、引言随着矿业工程的深入开展,采场顶板的稳定性成为矿山安全生产的关键问题之一。
采场顶板的不稳定往往会导致顶板坍落、滑动、爆裂等事故的发生,严重威胁到矿工的生命安全和矿山的正常生产。
因此,采场顶板控制及其检测技术的研究与应用具有重要意义。
二、采场顶板控制技术1. 采场支护技术采场支护技术是保障采场顶板稳定的重要手段之一。
传统的支护方式包括预压法、液压支柱法等,这些方法在一定程度上能够提高采场顶板的强度和稳定性,但是由于局部空间狭小、地质条件复杂等因素的限制,传统支护方式的应用受到了一定的限制。
因此,需要在传统的支护技术基础上,进一步研究和发展新型的支护技术,提高采场顶板的支护效果。
2. 岩体控制技术岩体控制技术是指通过改善采场周围岩石体的力学性质和岩层结构,减轻采场顶板所承受的地应力和岩层压力,进而提高采场顶板的稳定性。
常见的岩体控制技术包括控制前后仰破坏、溜煤背底破坏、减小局部厚度差异等。
3. 注浆技术注浆技术是指通过将固体颗粒或液体材料注入到岩体中,提高岩体的强度和稳定性,从而减轻采场顶板的应力并防止岩体的侧向运动。
常用的注浆材料有水泥浆、乳化液、填充土等。
三、采场顶板检测技术采场顶板的稳定性往往要通过对其进行实时监测来进行评估。
传统的采场顶板检测技术主要包括倒垮煤柱法、岩体温度测量法、地缝测量法等,这些方法存在检测周期长、准确度低等问题。
近年来,随着科学技术的发展,新型的采场顶板检测技术不断涌现。
1. 声波检测技术声波检测技术是指通过对采场顶板产生的声波信号进行分析和处理,来判断采场顶板的稳定性。
声波检测技术具有非接触、实时、准确度高的特点,能够快速检测采场顶板的状况,提供及时的预警信息,从而保障矿山的安全生产。
2. 摄像监测技术摄像监测技术是指通过摄像设备对采场顶板进行实时监测,获取顶板的图像信息,并进行图像处理和分析,判断采场顶板的稳定性。
该技术具有全天候、非接触等特点,能够高效地监测采场顶板的变形和位移,为采场顶板的安全控制提供重要数据支持。

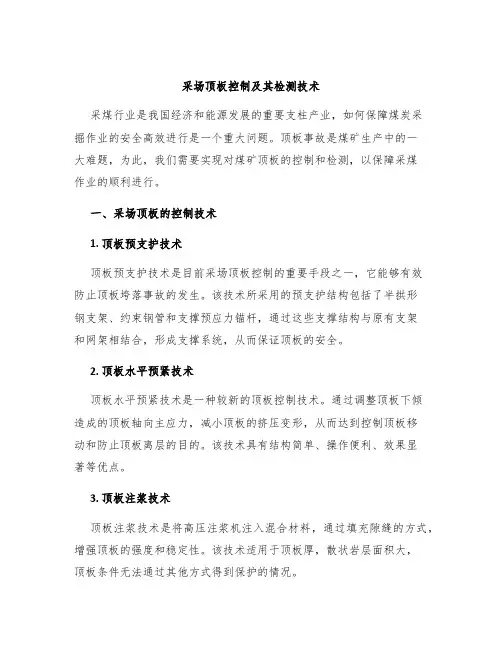

采场顶板控制及其检测技术采煤行业是我国经济和能源发展的重要支柱产业,如何保障煤炭采掘作业的安全高效进行是一个重大问题。
顶板事故是煤矿生产中的一大难题,为此,我们需要实现对煤矿顶板的控制和检测,以保障采煤作业的顺利进行。
一、采场顶板的控制技术1. 顶板预支护技术顶板预支护技术是目前采场顶板控制的重要手段之一,它能够有效防止顶板垮落事故的发生。
该技术所采用的预支护结构包括了半拱形钢支架、约束钢管和支撑预应力锚杆,通过这些支撑结构与原有支架和网架相结合,形成支撑系统,从而保证顶板的安全。
2. 顶板水平预紧技术顶板水平预紧技术是一种较新的顶板控制技术。
通过调整顶板下倾造成的顶板轴向主应力,减小顶板的挤压变形,从而达到控制顶板移动和防止顶板离层的目的。
该技术具有结构简单、操作便利、效果显著等优点。
3. 顶板注浆技术顶板注浆技术是将高压注浆机注入混合材料,通过填充隙缝的方式,增强顶板的强度和稳定性。
该技术适用于顶板厚,散状岩层面积大,顶板条件无法通过其他方式得到保护的情况。
二、采场顶板的检测技术1. 顶板颤动监测技术顶板颤动监测技术可以从顶板的自由振动情况中,了解到顶板的应变和变形情况,从而预测顶板破坏的概率以及获取到煤巷的安全度量。
该技术可通过振动传感器、数据采集设备、数据分析软件等设备完成。
2. 顶板位移监测技术顶板位移监测技术是一种通过测量顶板位移来判断顶板稳定性的技术。
该技术可以通过激光位移监测系统、电子测距系统等设备来完成测量,同时还可以通过数据分析软件来分析和处理数据,得到相关的结论。
3. 顶板应变分析技术顶板应变分析技术是一种通过分析顶板的应变情况,来判断顶板稳定性的技术。
该技术可通过应变传感器和数据采集设备等设备完成,同时可以通过数据分析软件来分析和处理数据,达到预测顶板稳定性的目的。
三、采场顶板控制和检测技术的应用采场顶板控制和检测技术,是随着我国煤炭工业的不断发展而不断完善和提高的。
它的应用范围很广,除了可以应用于顶板控制和安全检测外,还可以应用于煤矿巷道和井下隧道的控制和检测、地铁隧道的施工和检测以及天然气储藏库等工程的安全控制等领域。

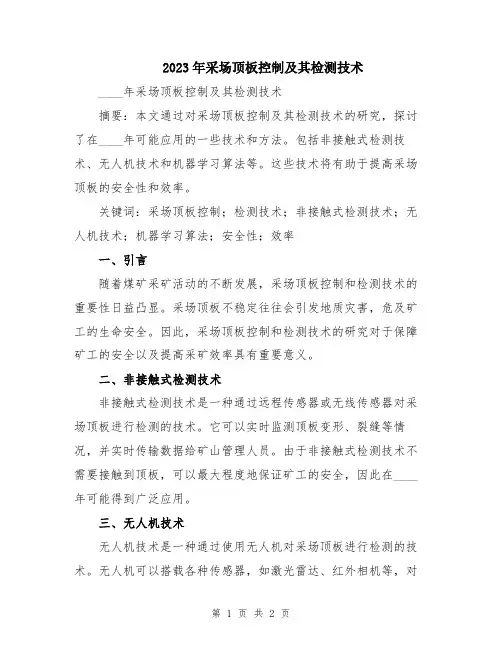

2023年采场顶板控制及其检测技术____年采场顶板控制及其检测技术摘要:本文通过对采场顶板控制及其检测技术的研究,探讨了在____年可能应用的一些技术和方法。
包括非接触式检测技术、无人机技术和机器学习算法等。
这些技术将有助于提高采场顶板的安全性和效率。
关键词:采场顶板控制;检测技术;非接触式检测技术;无人机技术;机器学习算法;安全性;效率一、引言随着煤矿采矿活动的不断发展,采场顶板控制和检测技术的重要性日益凸显。
采场顶板不稳定往往会引发地质灾害,危及矿工的生命安全。
因此,采场顶板控制和检测技术的研究对于保障矿工的安全以及提高采矿效率具有重要意义。
二、非接触式检测技术非接触式检测技术是一种通过远程传感器或无线传感器对采场顶板进行检测的技术。
它可以实时监测顶板变形、裂缝等情况,并实时传输数据给矿山管理人员。
由于非接触式检测技术不需要接触到顶板,可以最大程度地保证矿工的安全,因此在____年可能得到广泛应用。
三、无人机技术无人机技术是一种通过使用无人机对采场顶板进行检测的技术。
无人机可以搭载各种传感器,如激光雷达、红外相机等,对采场顶板进行全方位、高分辨率的监测。
无人机技术可以实现对采场顶板的快速检测,并可在无人机上进行实时数据处理和分析。
这将大大提高检测效率,并在____年可能得到广泛应用。
四、机器学习算法机器学习算法是一种通过对大量数据进行训练,自动识别和预测顶板稳定性的技术。
通过采集大量顶板的监测数据,并对其进行训练,机器学习算法可以自动识别顶板的稳定性,并提前预测地质灾害的风险。
机器学习算法不仅能够提高检测效率,还可以减少人为误判的可能性,从而提高采场顶板的安全性。
五、结论综上所述,____年采场顶板控制及其检测技术可能应用的一些技术和方法包括非接触式检测技术、无人机技术和机器学习算法等。
这些技术将有助于提高采场顶板的安全性和效率,进一步保障矿工的生命安全和提高采矿效率。
未来的研究工作可以进一步探索和改进这些技术,以满足不断变化的需求和挑战。
文件编号:RHD-QB-K1053 (解决方案范本系列)编辑:XXXXXX查核:XXXXXX时间:XXXXXX采场顶板控制及其检测技术标准版本采场顶板控制及其检测技术标准版本操作指导:该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的,并由相关人员在办理业务或操作时进行更好的判断与管理。
,其中条款可根据自己现实基础上调整,请仔细浏览后进行编辑与保存。
岩层:由同一岩性组成的基本均一的受两个平行或近于平行界面所限制的层状岩石。
分层:分层是指同一岩性的整体岩层或同一岩性较厚岩层中的一部分或由下“硬”上“软”不同岩性组成的岩层组。
老顶:厚度大于1.5m~2m、较坚硬的岩层直接顶:厚度小于1.5m~2m、较软弱、下面又无老顶的岩层伪顶:煤层与老顶或直接顶之间厚度小于0.5m 随采随冒的软弱岩层碎胀性:掩饰破碎后的体积比整体状态下的大、碎胀系数:破碎后体积与整体之比软化性:岩石浸水后强度降低软化系数:水饱和与干燥试件单向抗压强度比裂隙带:位于冒落带上方,以产生裂隙为主要特征的那部分岩层。
冒落带:直接位于煤层上方发生冒落的那部分岩层。
假说:压力拱假说,悬臂梁假说,铰接岩块假说,预成裂隙假说,砌体梁假说砌体梁结构:采场上覆岩层的岩体结构骨架是覆岩中的坚硬岩层,可将上覆岩层划分为若干组,每组以坚硬岩层为底层,其上部的软弱岩层可视为直接作用于骨架上的载荷工作阻力:支柱受顶板压力作用所反映出的力初撑力:支柱刚架设时对顶板产生的支撑力。
单体液压支柱:外注式、内注式。
与悬臂梁、铰接顶梁配合关系老顶的初次来压:工作面回采以来老顶第一次大规模来压周期来压:工作面内周期性的出现老顶来压现象端面距:顶梁前端到煤壁之间的距离。
控顶距:从煤壁至密集支柱(墩柱)或采空区顶梁末端的距离。
支护强度:支架对单位面积顶板提供的工作阻力;支护系统刚度:单位顶板下沉量所对应的支柱工作阻力。
支撑式支架:可适应中等稳定或完整的直接顶板,但支架漏、窜矸问题较大,不能抵抗来自沿层面方向的推力。

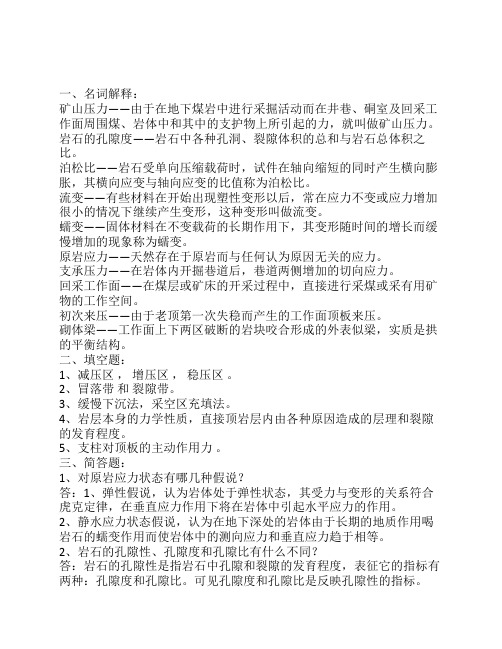

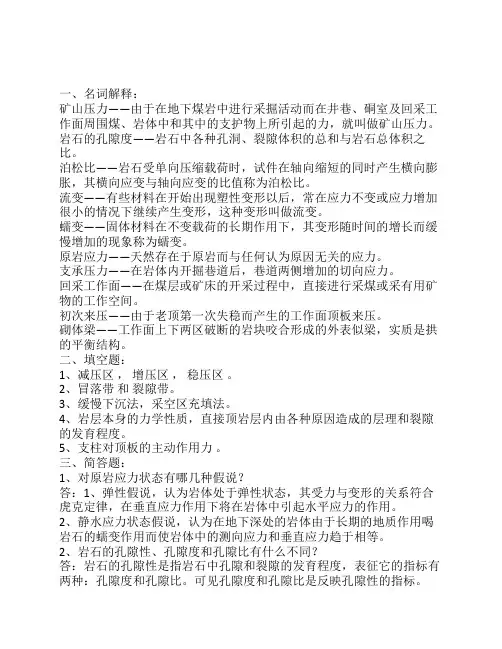

一、名词解释:矿山压力——由于在地下煤岩中进行采掘活动而在井巷、硐室及回采工作面周围煤、岩体中和其中的支护物上所引起的力,就叫做矿山压力。
岩石的孔隙度——岩石中各种孔洞、裂隙体积的总和与岩石总体积之比。
泊松比——岩石受单向压缩载荷时,试件在轴向缩短的同时产生横向膨胀,其横向应变与轴向应变的比值称为泊松比。
流变——有些材料在开始出现塑性变形以后,常在应力不变或应力增加很小的情况下继续产生变形,这种变形叫做流变。
蠕变——固体材料在不变载荷的长期作用下,其变形随时间的增长而缓慢增加的现象称为蠕变。
原岩应力——天然存在于原岩而与任何认为原因无关的应力。
支承压力——在岩体内开掘巷道后,巷道两侧增加的切向应力。
回采工作面——在煤层或矿床的开采过程中,直接进行采煤或采有用矿物的工作空间。
初次来压——由于老顶第一次失稳而产生的工作面顶板来压。
砌体梁——工作面上下两区破断的岩块咬合形成的外表似梁,实质是拱的平衡结构。
二、填空题:1、减压区,增压区,稳压区。
2、冒落带和裂隙带。
3、缓慢下沉法,采空区充填法。
4、岩层本身的力学性质,直接顶岩层内由各种原因造成的层理和裂隙的发育程度。
5、支柱对顶板的主动作用力。
三、简答题:1、对原岩应力状态有哪几种假说?答:1、弹性假说,认为岩体处于弹性状态,其受力与变形的关系符合虎克定律,在垂直应力作用下将在岩体中引起水平应力的作用。
2、静水应力状态假说,认为在地下深处的岩体由于长期的地质作用喝岩石的蠕变作用而使岩体中的测向应力和垂直应力趋于相等。
2、岩石的孔隙性、孔隙度和孔隙比有什么不同?答:岩石的孔隙性是指岩石中孔隙和裂隙的发育程度,表征它的指标有两种:孔隙度和孔隙比。
可见孔隙度和孔隙比是反映孔隙性的指标。
孔隙度n是岩石中各种孔隙、裂隙体积的总和与岩石总体积之比;孔隙比e是岩石中各种孔隙、裂隙体积的总和与岩石内固体部分实体积之比。
显然,孔隙度n和孔隙比e存在以下关系:。
3、煤层开采后,上覆岩层按破坏方式可以分为哪几个区?答:1、A区域,即煤壁支撑影响区,这个区域在煤壁前方30~40m的范围内。

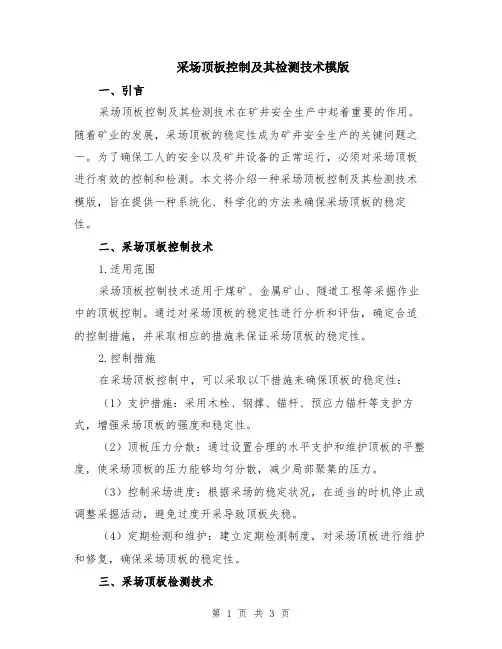

采场顶板控制及其检测技术模版一、引言采场顶板控制及其检测技术在矿井安全生产中起着重要的作用。
随着矿业的发展,采场顶板的稳定性成为矿井安全生产的关键问题之一。
为了确保工人的安全以及矿井设备的正常运行,必须对采场顶板进行有效的控制和检测。
本文将介绍一种采场顶板控制及其检测技术模版,旨在提供一种系统化、科学化的方法来确保采场顶板的稳定性。
二、采场顶板控制技术1.适用范围采场顶板控制技术适用于煤矿、金属矿山、隧道工程等采掘作业中的顶板控制。
通过对采场顶板的稳定性进行分析和评估,确定合适的控制措施,并采取相应的措施来保证采场顶板的稳定性。
2.控制措施在采场顶板控制中,可以采取以下措施来确保顶板的稳定性:(1)支护措施:采用木栓、钢撑、锚杆、预应力锚杆等支护方式,增强采场顶板的强度和稳定性。
(2)顶板压力分散:通过设置合理的水平支护和维护顶板的平整度,使采场顶板的压力能够均匀分散,减少局部聚集的压力。
(3)控制采场进度:根据采场的稳定状况,在适当的时机停止或调整采掘活动,避免过度开采导致顶板失稳。
(4)定期检测和维护:建立定期检测制度,对采场顶板进行维护和修复,确保采场顶板的稳定性。
三、采场顶板检测技术1.适用范围采场顶板检测技术适用于对采场顶板进行定期检测和评估。
通过对采场顶板的变形情况、应力分布、岩层结构等进行分析,可以判断顶板的稳定性,并及时采取相应的措施进行修复和加固。
2.检测方法(1)应力测量:通过安装应力传感器或应变计等测量设备,实时监测采场顶板的应力情况,并进行数据分析。
(2)位移监测:通过安装位移传感器或测量仪器,测量采场顶板的变形情况,判断顶板的稳定性。
(3)地形测量:利用激光测距仪等测量设备,对采场顶板的地形进行测量,了解顶板的平整度和变形情况。
(4)岩层结构分析:通过岩心分析、钻孔测试等方法,对采场顶板所在的岩层结构进行分析,评估顶板的稳定性。
四、技术模版应用案例以某煤矿采场顶板控制及其检测技术模版为例,介绍其应用情况。

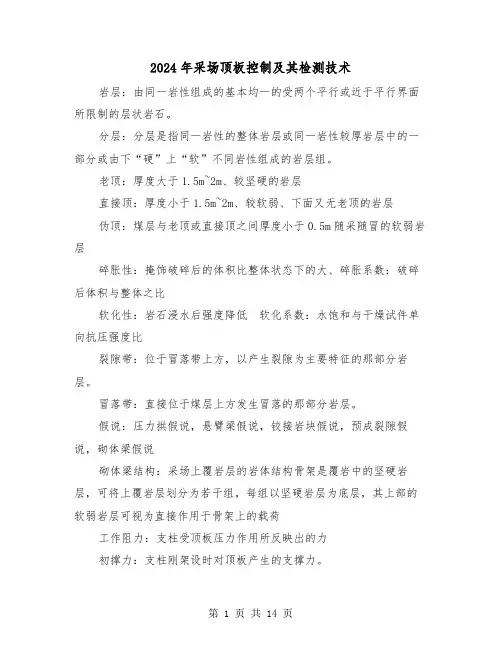

2024年采场顶板控制及其检测技术岩层:由同一岩性组成的基本均一的受两个平行或近于平行界面所限制的层状岩石。
分层:分层是指同一岩性的整体岩层或同一岩性较厚岩层中的一部分或由下“硬”上“软”不同岩性组成的岩层组。
老顶:厚度大于1.5m~2m、较坚硬的岩层直接顶:厚度小于1.5m~2m、较软弱、下面又无老顶的岩层伪顶:煤层与老顶或直接顶之间厚度小于0.5m随采随冒的软弱岩层碎胀性:掩饰破碎后的体积比整体状态下的大、碎胀系数:破碎后体积与整体之比软化性:岩石浸水后强度降低软化系数:水饱和与干燥试件单向抗压强度比裂隙带:位于冒落带上方,以产生裂隙为主要特征的那部分岩层。
冒落带:直接位于煤层上方发生冒落的那部分岩层。
假说:压力拱假说,悬臂梁假说,铰接岩块假说,预成裂隙假说,砌体梁假说砌体梁结构:采场上覆岩层的岩体结构骨架是覆岩中的坚硬岩层,可将上覆岩层划分为若干组,每组以坚硬岩层为底层,其上部的软弱岩层可视为直接作用于骨架上的载荷工作阻力:支柱受顶板压力作用所反映出的力初撑力:支柱刚架设时对顶板产生的支撑力。
单体液压支柱:外注式、内注式。
与悬臂梁、铰接顶梁配合关系老顶的初次来压:工作面回采以来老顶第一次大规模来压周期来压:工作面内周期性的出现老顶来压现象端面距:顶梁前端到煤壁之间的距离。
控顶距:从煤壁至密集支柱(墩柱)或采空区顶梁末端的距离。
支护强度:支架对单位面积顶板提供的工作阻力;支护系统刚度:单位顶板下沉量所对应的支柱工作阻力。
支撑式支架:可适应中等稳定或完整的直接顶板,但支架漏、窜矸问题较大,不能抵抗来自沿层面方向的推力。
掩护式支架:能适应松软破碎的直接顶板,具有抵抗来自沿层面方向的推力的能力,但靠采空区的支撑力较小,不能适应老顶下沉来压的顶板。
支撑掩护式:既能适应松软破碎的直接顶板,又能适应老顶下沉来压的顶板,具有抵抗来自沿层面方向的推力的能力。
什么是伪顶?其对控制顶板设计有什么影响:伪顶是指在煤层与直接顶或之间有时存在厚度小于0.5m,极易跨落且随采随冒的软弱岩层。

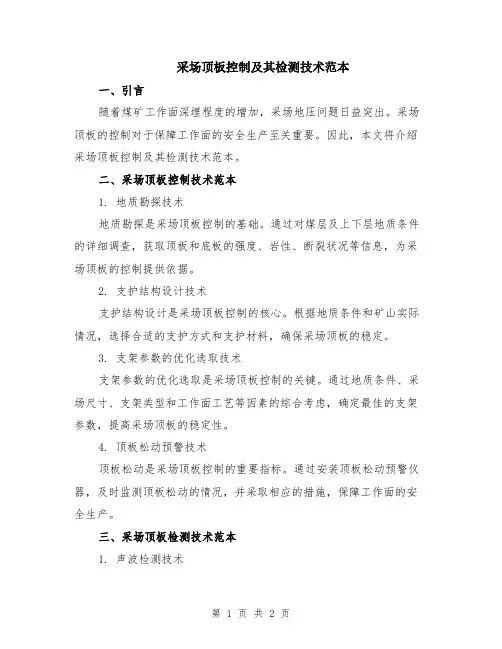

采场顶板控制及其检测技术范本一、引言随着煤矿工作面深埋程度的增加,采场地压问题日益突出。
采场顶板的控制对于保障工作面的安全生产至关重要。
因此,本文将介绍采场顶板控制及其检测技术范本。
二、采场顶板控制技术范本1. 地质勘探技术地质勘探是采场顶板控制的基础。
通过对煤层及上下层地质条件的详细调查,获取顶板和底板的强度、岩性、断裂状况等信息,为采场顶板的控制提供依据。
2. 支护结构设计技术支护结构设计是采场顶板控制的核心。
根据地质条件和矿山实际情况,选择合适的支护方式和支护材料,确保采场顶板的稳定。
3. 支架参数的优化选取技术支架参数的优化选取是采场顶板控制的关键。
通过地质条件、采场尺寸、支架类型和工作面工艺等因素的综合考虑,确定最佳的支架参数,提高采场顶板的稳定性。
4. 顶板松动预警技术顶板松动是采场顶板控制的重要指标。
通过安装顶板松动预警仪器,及时监测顶板松动的情况,并采取相应的措施,保障工作面的安全生产。
三、采场顶板检测技术范本1. 声波检测技术声波检测技术是采场顶板检测的常用方法之一。
通过在顶板上布设多个接收器,采集声波信号,分析声波的频谱和幅值,判断顶板的稳定性。
2. 应变测量技术应变测量技术是采场顶板检测的常用方法之二。
通过在顶板上布设应变传感器,测量顶板的应变信息,从而判断顶板的变形和开裂情况。
3. 位移测量技术位移测量技术是采场顶板检测的常用方法之三。
通过在顶板上设置位移传感器,测量顶板的位移情况,以及顶板与支护结构之间的相对位移,判断顶板的稳定性。
4. 视频监测技术视频监测技术是采场顶板检测的常用方法之四。
通过安装摄像头,实时监测顶板的变形和破裂情况,及时发现问题,并采取相应的措施。
四、总结采场顶板控制及其检测技术是保障工作面安全生产的重要环节。
通过地质勘探、支护结构的设计、支架参数的优化选取以及顶板松动预警技术的应用,可以有效控制采场顶板的稳定。
同时,通过声波检测、应变测量、位移测量和视频监测等技术的应用,可以及时监测顶板的变形和破裂情况,提前采取措施,保证工作面的安全生产。
采面支护质量与顶板监测制度范本以下是采面支护质量与顶板监测制度的范本:第一章总则为确保采面支护质量安全、顶板稳定,确保矿井生产安全,提高安全生产管理水平,制定本制度。
第二章质量控制1. 采面支护质量控制要求:(1)支架架设稳固,无松动、倾斜、断裂现象;(2)支架间距合理,满足安全要求;(3)支架顶梁与顶板接触紧密,无明显缝隙;(4)支架底架与地面接触均匀,无明显高低差;(5)顶板道路畅通,无积水、滑坡等现象;(6)支架防风措施到位,确保支架稳定;(7)支架螺栓紧固力合格。
2. 采面支护质量检测方法:(1)支架检测:① 支架架设稳固:每班必须对所有支架进行检查,发现问题及时处理;② 支架间距合理:每班必须对所有支架间距进行测量,确保满足要求;③ 支架顶梁与顶板接触紧密:每班必须对所有支架进行检查,发现明显缝隙需及时处理;④ 支架底架与地面接触均匀:每班必须对所有支架进行检查,发现高低差需及时处理;⑤ 支架防风措施:每班必须对支架防风措施进行检查,确保措施到位;⑥ 支架螺栓紧固力:每班必须对支架螺栓紧固力进行测量,保持合格。
(2)顶板检测:① 顶板道路畅通:每班必须对顶板道路进行巡检,保持畅通;② 顶板稳定性:每班必须对顶板稳定性进行观察和测量,发现问题及时上报;③ 顶板松动情况:每班必须对顶板松动情况进行巡检,及时处理。
第三章监测要求1. 采面支护质量监测要求:(1)支架架设稳固:每班负责人必须亲自检查支架的稳固情况;(2)支架间距合理:每班负责人必须对支架间距进行抽查,并记录;(3)支架顶梁与顶板接触紧密:每班负责人必须亲自检查支架的顶梁与顶板接触情况;(4)支架底架与地面接触均匀:每班负责人必须亲自检查支架的底架与地面接触情况;(5)顶板道路畅通:每班负责人必须亲自检查顶板道路的畅通情况;(6)支架防风措施:每班负责人必须亲自检查支架的防风措施;(7)支架螺栓紧固力:每班负责人必须对支架螺栓紧固力进行定期检测。
采场顶板控制及其检测技术范文采场顶板控制及其检测技术是地下矿山采掘过程中的重要技术之一,它主要用于确保矿石开采过程中顶板的稳定性,防止顶板塌落和事故的发生。
本文将针对采场顶板控制及其检测技术进行论述与分析。
一、采场顶板的控制技术采场顶板的控制技术包括采煤工作面顶板的支护、支架材料的选择和支架的安装等方面,主要目的是确保矿石开采过程中顶板的稳定性,并保障采煤工人的安全。
1. 采煤工作面顶板的支护采煤工作面顶板的支护主要采用钢架支护和钢管支护两种方式。
钢架支护是通过钢架的设置和支护材料的填充来支撑和固定顶板,起到支护顶板的作用。
钢管支护是通过钢管的设置和松散填充物的填充来支撑和固定顶板,起到支护顶板的作用。
2. 支架材料的选择支架材料的选择主要考虑材料的强度和稳定性等因素。
常见的支架材料有钢架和石膏板等。
钢架具有强度高、稳定性好等特点,适用于需求较高的采掘工作面。
石膏板具有廉价、易于加工等优点,适用于一些小型和临时性的采掘工作面。
3. 支架的安装支架的安装要求操作人员具备一定的专业知识和技能,在安装过程中需注意操作的规范和安全措施,确保支架的稳定性和安全性。
二、采场顶板的检测技术采场顶板的检测技术主要用于监测和评估顶板的稳定性和安全状态,及时发现存在的问题,采取相应的措施进行处理和维护。
常见的采场顶板检测技术有以下几种:1. 钻孔法钻孔法是采场顶板检测中常用的一种方法。
通过在顶板上钻孔并测量钻孔深度和松动程度,以评估顶板的稳定性和安全状况。
此方法操作简单,成本较低,但需要较多的测量点以获取全面的数据。
2. 高精度测距仪法高精度测距仪法是一种用于测量采场顶板下沉和变形的技术。
该方法利用高精度测距仪对采场顶板进行连续测量,并将测量数据与基准进行比对,以判断顶板的稳定性和安全状态。
3. 雷达探测法雷达探测法是一种用于检测采场顶板裂隙和岩层断裂带的技术。
该方法利用雷达探测仪对采场顶板进行扫描和探测,以获取顶板中隐含的裂隙和断裂信息,并据此评估顶板的稳定性和安全状况。
采面支护质量与顶板监测制度一、采工作面支护质量与顶板监测主要内容、指标、测站布置、方法1、采工作面日常支护质量与顶板动态监测主要内容和基本要求:液压支柱支撑有力与铰链梁能够有效掌握围岩,削减冒顶事故,提高工作面支撑功效,保证平安生产。
2、主要监测指标分为支护监测指标、围岩状态指标和两巷超前支护质量指标。
(1)支护质量监测指标:①关键指标:1、初撑力2、端面距②帮助指标:1、支柱工作阻力2、液压支柱与铰链梁工作空间几何状态。
3、液压系统工况(泵站压力、液压管路和密封件完好状况)4、采高。
(2)采工作面围岩状态指标:端面顶板冒高、冒宽、冒区长度,煤壁片帮深度,片帮区长度。
(3)两巷超前支护质量指标:煤壁超前20m范围内支护完整,巷高不小于1.6m,有0.8m行人通道。
根据作业规程规定加强端头及超前支护。
3、采面矿压及支护质量观测测站布置:每隔20液压支柱安1台矿压观测表。
4、采工作面日常矿压观测方法:(1)支架阻力观测:直接读取压力表读数。
(2)顶板动态观测:在各测线处对顶板状态作统计观测,记录采高、初撑力、二次补液状况等。
(3)支柱几何参数观测:采纳目测普查,超标明显处用工具进行测记,包括顶梁走向角及倾角、顶梁错差。
(4)两巷超前支护质量监测测量单体液压支柱的初撑力或工作阻力。
二、采煤工作面支护质量与顶板动态监测数据收集、分析、处理制度1、采煤队负责进行现场支护质量与动态监测数据收集工作,每天监测一次。
监测数据表内容主要包括支架初撑力,两道超前支护初撑力、二次补液后压力。
2、工作面安装、撤面必需对液压支架初撑力进行动态监测,对液压系统完好状况进行统计观测,并将监测记录保存。
三、回采巷道支护质量与顶板动态监测数据处理1、锚网巷道回采时,在采动压力影响区内,采煤队对采煤期间安设的顶板离层仪,支配专人(兼职)每十天测读一次。
观测数据进行具体记录,观测期间还应对巷道支护状态进行统计观测。
2、超前支护范围内,每天选测超前支护及密集切顶单体液压支柱的初撑力或工作阻力。
采场顶板控制及其检测技术范本一、引言采矿工作面的顶板控制是矿山安全生产的重要环节之一。
顶板控制不仅涉及到采矿工作人员的人身安全,还直接影响到矿山的生产效益。
因此,针对采场顶板的控制,采用合适的检测技术进行实时监测和预警是非常必要的。
为此,本技术范本将介绍一种对采场顶板进行控制和检测的技术方案,包括采用的控制手段、检测方法以及监测设备的配置等内容。
二、控制手段1. 支护措施合理的支护措施是采场顶板控制的首要手段。
可以采用钢材、锚索、锚喷等支护方式,以增强采场顶板的稳定性。
2. 采矿工艺调整合理的采矿工艺可以减少对采场顶板的影响,降低顶板的不稳定性。
可以采取以下措施:- 合理的采场布局:避免采场集中排列,减少相邻采场的相互影响。
- 合理的采矿方法:采用分段开采、分段支护等方法,控制采场顶板的失稳。
- 合理的采煤速度:根据地质条件调整采煤速度,避免对顶板造成过大的压力。
三、检测方法1. 非接触式检测方法非接触式检测方法主要通过遥感技术获取采场顶板的相关信息,包括顶板位移、裂隙扩展等情况。
可以采用以下技术:- 激光测距:利用激光测距仪对采场顶板进行无接触测量,获取顶板位移情况。
- 遥感影像:利用卫星遥感或无人机航拍获取采场顶板的变形和破坏情况。
2. 接触式检测方法接触式检测方法主要通过安装传感器接触采场顶板,实时监测其变形情况。
可以采用以下技术:- 应变计:将应变计安装在采场顶板上,监测顶板的应力和变形情况。
- 化学传感器:通过安装化学传感器检测采场顶板中的气体成分,判断是否发生了冲击地压等异常情况。
四、监测设备配置为了实现对采场顶板的实时监测和预警,需要配置一套完整的监测设备。
包括:1. 传感器:- 激光测距仪:用于无接触测量采场顶板的位移情况。
- 应变计:用于监测采场顶板的应力和变形情况。
- 化学传感器:用于检测采场顶板中的气体成分。
2. 数据采集系统:将传感器采集到的数据进行实时采集、存储和处理。
采场顶板控制及其检测技术采场顶板的控制及其检测技术是煤矿安全生产中的重要内容之一。
采场顶板控制旨在保障矿工的生命财产安全,而采场顶板检测技术则能够及时发现顶板的破坏及沉降情况,从而采取相应的措施进行处理。
本文将重点介绍采场顶板控制及其检测技术。
一、采场顶板控制技术采场顶板控制技术的实质是指通过合理的支护手段,减小顶板变形和矿压的传递,提供安全稳定的工作环境。
采场顶板控制的关键在于有效地限制顶板的变形,减小矿压的集中传递,具体措施包括以下几个方面:1. 合理选择支护方式:根据采场地质条件、采矿方法和采场长度等因素,合理选择支护方式,如采用锚杆支护、预应力锚索支护、钢架支护等,以达到有效控制顶板变形的目的。
2. 加强支护强度:通过增加支护材料和设备的强度,以提高支护的承载能力,从而保证顶板的稳定性。
3. 实施预应力控制:采用预应力控制技术,对支护材料进行预应力处理,提高其抗拉强度和变形能力,以应对地质条件不稳定等突发情况。
二、采场顶板检测技术采场顶板检测技术是指通过各种手段对采场顶板的破坏和沉降情况进行及时监测和分析。
采场顶板检测技术的目的是为了及时发现顶板的问题,采取相应的措施进行处理,避免事故的发生。
以下是几种常见的采场顶板检测技术:1. 钻孔测量法:通过在采场上下钻取一定数量的孔洞,使用测量设备对孔洞进行测量,以获得顶板的变形和沉降信息。
2. 现场观察法:通过人工巡视和观察的方法,对采场顶板的裂缝、变形等情况进行实时监测,及时发现问题。
3. 数字化监测法:利用现代化的数字化监测设备,对采场顶板进行实时监测,将监测数据传输到计算机等终端设备中,以便对数据进行分析和处理。
4. 遥感监测法:采用遥感技术,通过空间卫星或无人机等设备,对采场顶板进行遥感监测,以获取更全面和准确的信息。
综上所述,采场顶板控制及其检测技术在煤矿安全生产中起着至关重要的作用。
通过合理选择支护方式、加强支护强度和实施预应力控制等措施,可以有效控制顶板变形和矿压传递。
YF-ED-J9125可按资料类型定义编号采场顶板控制及其检测技术实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.(示范文稿)二零XX年XX月XX日采场顶板控制及其检测技术实用版提示:该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密,并有很强可操作性的计划,在进行中紧扣进度,实现最大程度完成与接近最初目标。
下载后可以对文件进行定制修改,请根据实际需要调整使用。
岩层:由同一岩性组成的基本均一的受两个平行或近于平行界面所限制的层状岩石。
分层:分层是指同一岩性的整体岩层或同一岩性较厚岩层中的一部分或由下“硬”上“软”不同岩性组成的岩层组。
老顶:厚度大于1.5m~2m、较坚硬的岩层直接顶:厚度小于1.5m~2m、较软弱、下面又无老顶的岩层伪顶:煤层与老顶或直接顶之间厚度小于0.5m随采随冒的软弱岩层碎胀性:掩饰破碎后的体积比整体状态下的大、碎胀系数:破碎后体积与整体之比软化性:岩石浸水后强度降低软化系数:水饱和与干燥试件单向抗压强度比裂隙带:位于冒落带上方,以产生裂隙为主要特征的那部分岩层。
冒落带:直接位于煤层上方发生冒落的那部分岩层。
假说:压力拱假说,悬臂梁假说,铰接岩块假说,预成裂隙假说,砌体梁假说砌体梁结构:采场上覆岩层的岩体结构骨架是覆岩中的坚硬岩层,可将上覆岩层划分为若干组,每组以坚硬岩层为底层,其上部的软弱岩层可视为直接作用于骨架上的载荷工作阻力:支柱受顶板压力作用所反映出的力初撑力:支柱刚架设时对顶板产生的支撑力。
单体液压支柱:外注式、内注式。
与悬臂梁、铰接顶梁配合关系老顶的初次来压:工作面回采以来老顶第一次大规模来压周期来压:工作面内周期性的出现老顶来压现象端面距:顶梁前端到煤壁之间的距离。
控顶距:从煤壁至密集支柱(墩柱)或采空区顶梁末端的距离。
支护强度:支架对单位面积顶板提供的工作阻力;支护系统刚度:单位顶板下沉量所对应的支柱工作阻力。
支撑式支架:可适应中等稳定或完整的直接顶板,但支架漏、窜矸问题较大,不能抵抗来自沿层面方向的推力。
掩护式支架:能适应松软破碎的直接顶板,具有抵抗来自沿层面方向的推力的能力,但靠采空区的支撑力较小,不能适应老顶下沉来压的顶板。
支撑掩护式:既能适应松软破碎的直接顶板,又能适应老顶下沉来压的顶板,具有抵抗来自沿层面方向的推力的能力。
什么是伪顶?其对控制顶板设计有什么影响:伪顶是指在煤层与直接顶或之间有时存在厚度小于0.5m,极易跨落且随采随冒的软弱岩层。
在控制顶板设计中,伪顶冒落以后若抛弃在采空区,则控顶设计中直接顶的厚度应包括伪顶厚度,若随煤炭一起外运,控顶设计中煤层采高应包括伪顶高度。
简述直接顶、老顶与“三带”的关系:由采矿引起的上覆岩层破坏并向采空区跨落的岩层称为垮落带。
很多情况下跨落带是由直接顶跨落后形成的。
当直接顶较薄而老顶分层厚度又较小时,与直接顶毗邻的一部分老顶也可能进入跨落带。
裂隙带是指位于冒落带上方,以产生裂隙为主要特征的那部分岩层。
弯曲下沉带指位于裂缝带上方、直至地表的那部分岩层。
裂隙带主要是由老顶组成,弯曲下沉带全是由老顶组成。
采场顶板事故类型:采场顶板事故按力学原因划分如下:压垮型冒顶:1.垮落带老顶岩块压坏采场支架导致的冒顶;2.垮落带老顶岩块冲击压坏采场支架导致的冒顶;3.垮落带或裂隙带老顶旋转下沉时压坏采场支架导致的冒顶。
漏冒型冒顶:1.大面积漏垮型冒顶;2.靠煤壁附近局部冒顶;3.采场两端局部冒顶;4.放顶线附近局部冒顶。
推垮型冒顶:1.金属网下推垮型冒顶;2.采空区冒矸冲入采场的推垮型冒顶。
综合类型冒顶:1.厚层难冒顶板导致的冒顶;2.地质破坏带附近的局部冒顶;3.大块游离顶板导致的冒顶。
压垮型冒顶:由垂直于层面方向的顶板力压坏采场支架而导致的冒顶。
条件:1直接顶薄,厚度小于采高的2~3倍。
2煤层或直接顶上面存在老顶,分层厚度小于4m。
机理:(1)垮落带老顶岩块压坏支架导致冒顶:垮落带老顶岩块全部重量均由采场支架承受,若支架支撑力不够,就会压坏而冒顶。
(2)垮落带老顶岩块冲击压坏支架导致冒顶:初撑力不足,垮落带离层老顶岩块冲击采场支架,冲击压坏而冒顶。
(3)裂隙带老顶压坏采场支架导致冒顶:裂隙带老顶断裂、下沉、旋转、触矸时,若支架的可缩量不足,可能压坏导致冒顶。
预防冒顶的措施: 1)支架支撑力应能平衡垮落带直接顶及老顶岩层重量。
2)采场支架的初撑力应能保证直接顶与老顶之间不离层。
3)采场支架的可缩量应能满足裂隙带老顶下沉的要求。
前兆:1煤壁片帮。
2顶板下沉速度急剧增加。
3支柱载荷急剧增加。
金属液压支柱出现明显下缩并发出响声;支架安全阀开启。
4有时能听到顶板深处断裂声。
靠煤壁顶板顶板掉碴、断裂。
5信号柱折断发生劈裂声。
6摩擦支柱放炮。
漏冒型冒顶:由于采场直接顶软弱易破碎。
大面积漏垮型冒顶条件:直接顶异常破碎;煤层倾角较大。
机理:支护系统中若某处失效发生局部冒顶,破碎顶板就可能从该处沿工作面向上全部漏空,使支架失稳,漏垮工作面。
预防措施:1)使支护系统有足够的支撑力与可缩量。
2)顶板必须背严背实、梁头顶紧煤壁,采煤后及时支护、甚至要掏梁窝。
3)严防放炮、移溜等工序弄倒支架发生冒顶。
靠煤壁附近局部冒顶:顶板由于被裂隙切割,存在镶嵌型游离岩块或端面距过大或放炮崩倒支柱所致。
预防措施:综采面:提高初撑力控制端面冒高;及时支护方式,控制端面距;采高大于2.5~3.0m时,加护帮装置,避免端面距扩大;控制顶板(如固结碎顶)。
单体面:及时支护,端面距不超过200mm。
采用正悬臂交错顶梁,正倒悬臂错梁直线柱支护。
采场两端局部冒顶(单体面):机头机尾处是因移溜时支护操作不当(先拆后支),导致碎顶冒落。
措施:用“四对八梁”支护,或用双楔铰接顶梁支护。
工作面与巷道交接处是因交接处需去掉原巷道支架一个腿,如果支护操作不当,可导致碎顶冒落。
措施:交接处宜用一对迈步抬棚。
放顶线附近的局部冒顶(单体面):是因人工回柱时,顶板冒落伤人。
特别是分段回柱回最后一棵柱时。
措施:应在有支护的地点远距离操作后采用墩柱支护。
推垮型冒顶:由平行于层理方面的顶板力推到采场支架而导致的冒顶。
金属网下推垮型冒顶:条件:1煤层倾角在20°以上。
2网上是悬浮顶板,岩层间有空隙。
3单体工作面。
网下推垮分两个阶段。
1)形成网兜。
原因是工作面内某位置的支护失效。
当支架稳定性好时,不会推垮。
2)推垮工作面。
原因是网上碎矸与上位岩层之间有空隙,支架不稳定,网兜向下拉力拉倒支架,造成推垮型冒顶。
预防措施:提高初撑力,增加支架稳定性。
1)单体液压支柱工作面:①采用内错式布置切眼,提高支柱的初撑力,避免形成网上空隙,严防支护失效。
②当垂直布置切眼时,初放阶段用“整体支架”。
2)摩擦支柱工作面。
采用“整体支架”支护。
3)内错式布置切眼时,初放前要剪网,保证将金属网放到底板。
4)采用伪斜布置工作面。
采空区冒矸冲入采场的推垮型冒顶:发生机理:当顶板呈大块在采空区垮落时,可能顺着已垮落的矸石堆冲入采场,推倒采场支架(从柱根推倒),导致事故。
预防措施:(1)用切断墩柱的初撑力切断顶板(减小冒落顶板的块度),并将冒矸挡在采空区。
(2)当顶板分层过厚切不断时,用挑顶法,使冒矸超过采高。
综合类型冒顶:厚层难冒顶板冒顶:条件:1煤层倾角在20°以上。
2网上是悬浮顶板,岩层间有空隙。
3单体工作面。
机理1)岩体在自重作用下,拉断形成小裂缝,然后裂缝贯穿,发生大断裂,导致冒顶。
切断。
2)煤柱上的顶板岩层内产生强大的切应力,顶板被切断,导致冒顶。
剪断。
措施:1)用挑(钻爆法或高压注水)松散碎裂2~3倍采高顶板(包括直接顶在内)。
把“挑”的部分看成是垮落带岩层,即可按常规法防压、漏、推。
综采面:一般应超前工作面碎裂。
单体面:考虑到冒矸块度大,放顶线上支柱应有足够的支撑力与稳定性,条件允许时用墩柱。
2)若有可能(即厚层顶板分层不太厚),挑顶一部分,令剩余部分转变为裂隙带老顶。
复合顶板”推垮型冒顶:当游离岩块处在工作面中,厚0.5~3.0m,而沿岩块倾斜下方又有让岩块向下运动的空间时,岩块可能推倒单体支架,导致“复合顶板”推垮型冒顶。
机理为出现离层(支柱初撑力小)、断裂、去路和倾角、推力大于阻力等现象。
措施:1)尽量避免出现游离岩块①提高支架或支柱的初撑力,使下位顶板不离层,并不沿煤壁断裂。
②不在计划的工作面范围内开巷道。
(2)已出现游离岩块时在游离岩块范围内不正常回柱,加强支护,用木支柱替换金属支柱,当游离岩块都进入采空区时,再用绞车回柱。
(3)当游离岩块可能发生“复合顶板”推垮型冒顶时应使用支架或支柱的初撑力防推。
(4)当工作面使用初撑力极低的摩擦支柱时,只能用“整体支架”防“复合顶板”推垮型冒顶(5)采用伪斜工作面布置。
(实际答题时,只要答2~3点即可。
复合顶板推垮型冒顶特点: 1)压力小、支架没有变形、损坏和明显下缩。
2)离层后,形成不稳定结构,有横向移动倾向;沿煤壁断裂;3)冒顶后支护以倾倒为主;4)冒顶后上部岩块大面积悬露,个别冒落。
5)多发生在切眼附近。
6)没有明显征兆,来势猛、速度快、人力无法抗拒。
采场中易发生推冒顶的地点:1)开切眼附近2)地质破坏带附近3)尖灭构造附近4)旧巷附近5)掘进上下平巷时破坏了复合顶板的地点6)局部冒顶区附近7)倾角大的地段8)顶板岩层含水的地段对采场支架的基本要求:1采场支架对顶板应能支得起,就是要求支架在其工作全过程都能够支承住顶板所施加的压力,否则就会导致压垮型冒顶事故。
2采场支架对顶板应能护的好,就是要求采场支架能控制住工作空间的顶板,使其一点不冒落,如果护的不好,则可能会发生漏冒型冒顶。
3采场支架对顶板应能稳得住,就是要求支架具有抵抗来自层面方向推力的能力,如果采场支架对顶板稳不住,则可能会导致推垮型冒顶。
预防冒顶事故控顶设计的原则:1防压工作阻力支撑住垮落带的直接顶与老顶。
2防漏综采面对软弱顶板选用掩护式或支撑掩护式支架。
用及时支护方式,端面距小于340mm。
采高大时,应又护帮装置。
必要时固结顶板单体面对软弱顶板支柱上应又顶梁、背板、甚至背严及掏梁窝,柱距小于0.7m,端面距小于200mm。
工作面两端用“四对八梁”或双楔交接顶梁。
3单体面或不用端头支架的综采面,面巷交接处用一对迈步抬棚。
最小控顶距的确定方法:从采煤生产要求出发,大多数工作面最小控顶距是三排,即机道、人行道与材料道。
