电工电子技术基础与技能考试题含答案一、判断题（共100题，每题1分，共100分）1.开启式负荷开关接线时，应把负载出线接在静触点的进线座上，电源进线接在动触点的出线座上，保证开关分断后，闸刀和熔体不带电。
A、正确B、错误正确答案：B2.时间继电器是一种利用电磁原理或机械动作原理实现触点延时闭合或断开时间的一种自动控制继电器。
A、正确B、错误正确答案：A3.间接接触触电是指在电气设备正常运行的情况下，人体与大地互不绝缘，人体的某一部分触及带电单体造成的触电。
A、正确B、错误正确答案：B4.自耦变压器只一个线圈，没有初级与次级之分，利用抽头来改变电压的。
A、正确B、错误正确答案：A5.时间继电器按照延时工作原理的不同，可分为电磁式、空气阻尼式、电动式、钟摆式和半导体式五种。
A、正确B、错误正确答案：A6.正弦交流电的有效值除与最大值有关外，还与它的初相位有关。
A、正确B、错误正确答案：B7.自耦变压器的公共部分断开时，原边高电压会引入低压边，造成危险，因此，自耦变压器变压比不宜过大，一般应小于2.5。
A、正确B、错误正确答案：A8.鼠笼式异步电动机转子导体与转子铁芯之间不需要绝缘。
B、错误正确答案：A9.有中性线存在且三相对称负载时，则中性线电流为0。
A、正确B、错误正确答案：A10.要保持实验室环境整洁，做到地面、桌面、设备三整洁，减少安全隐患。
A、正确B、错误正确答案：A11.发光二极管和光敏电阻是利用半导体的光敏特性制成的。
A、正确B、错误正确答案：A12.“220／380V△／Y”说明当电源线电压为220V时，电动机绕组应联成三角形，当电源线电压为380V时，电动机绕组应联成星形，两种情况下相电压、相电流及有功功率均相同。
A、正确B、错误正确答案：A13.基尔霍夫定律对线性交流电路适用，对非线性交流电路也适用。
A、正确B、错误正确答案：A14.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。
电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。
A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。
A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。
A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。
A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。
A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。
A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。
A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。
A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。
A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。
电工电子技术试题及答案一、选择题1. 以下哪个不是基本的电子元件？A. 电阻B. 电容器C. 电感器D. 变压器答案：D2. 欧姆定律描述了什么关系？A. 电压与电流的关系B. 电阻与电流的关系C. 电压与电阻的关系D. 电流与电阻的关系答案：A3. 在交流电路中，电感器对电流的阻碍作用称为：A. 电阻B. 电容C. 电抗D. 阻抗答案：C4. 以下哪个是半导体材料？A. 铜B. 银C. 硅D. 铝答案：C5. 一个完整的电路通常由哪些部分组成？A. 电源、导线、开关、负载B. 电源、开关、负载C. 导线、开关、负载D. 电源、导线、负载答案：A二、填空题6. 电流的单位是________。
答案：安培（A）7. 电压源和电流源的主要区别在于，电压源具有________，而电流源具有________。
答案：恒定电压特性；恒定电流特性8. 一个电路的功率P等于电压V和电流I的乘积，即P=V×I，其中P 的单位是________。
答案：瓦特（W）9. 正弦波交流电的频率f与周期T的关系是f=________。
答案：1/T10. 在数字电路中，最基本的逻辑门是________、与门（AND）、或门（OR）和非门（NOT）。
答案：异或门（XOR）三、简答题11. 什么是三相交流电？它有哪些特点？答案：三相交流电是由三个频率相同、幅值相等、相位相差120度的正弦波组成的交流电。
其特点是可以提供更稳定的功率输出，常用于工业电力系统。
12. 什么是基尔霍夫定律？请简述其内容。
答案：基尔霍夫定律包括基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。
KCL指出，进入一个节点的电流之和等于离开该节点的电流之和；KVL指出，在一个闭合回路中，沿着回路的电压降之和等于电压升之和。
四、计算题13. 一个串联电路中，电阻R1=100Ω，R2=200Ω，电源电压U=24V。
求电路的总电阻和总电流。
答案：总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。
一选择题：1、理想二极管的反向电阻为（ B ）。
A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。
(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。
(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。
(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω （d ）30)t ω+o 6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。
(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω1、3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。
A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。
A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。
A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。
电工电子技术习题（附答案）一、单选题（共30题，每题1分，共30分）1、目前铁路IP网的IP地址属于( )地址。
A、A类B、B类C、C类D、D类正确答案：A2、Ethernet Switch的100Mbit/s全双工端口的带宽为( )。
A、100Mbit/sB、20Mbit/sC、200Mbit/sD、10/100Mbit/s正确答案：C3、扩音机与扬声器直接配接,通常叫低阻配接,适用于( )输出的扩音机。
A、小功率定压B、小功率C、小功率定阻D、大功率正确答案：C4、华为接入网ESC显示故障或者离线,可能原因( )。
A、数据配置错误B、ESC板故障或者跳线错误C、与ESC通信的RSA,RSP,PV8,PV4故障D、以上都有可能正确答案：D5、100W扩音机输出阻抗是( )。
A、36欧B、50欧C、30欧D、60欧正确答案：A6、(考题). 郑西高铁ZXMP S385设备SE以太网板用户端口( )A、16个B、9个C、24个D、4个正确答案：B7、话路CH17对应的时隙是( )。
A、TS16B、TS17C、TS18D、TS19正确答案：C8、视频信号画面的像素数量4CIF指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：B9、通信段管内各站段会议系统通道均为主备用通道,主用通道为64 kbit/s可视会议,备用通道为四线音频会议。
当会议主通道故障时可通过会议汇接机操作台瞬间转换为备用通道,对会议过程无影响。
( )A、对B、错数据网正确答案：B10、应急通信线路设备的日常维护项目以下哪一项不属于月周期测试( )。
A、连接线、插件检查B、通话柱通话试验C、抢险工具等其他器材性能检查数量核对D、电缆复用器检查、室外连接试验正确答案：D11、(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C12、以下不是数据链路层的功能是( )A、帧同步B、对“帧”的差错检测与恢复C、链路连接的建立和分离D、对“比特流”的差错检测与恢复正确答案：B13、综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-5C、10-4D、10-3正确答案：D14、一般情况下,路由器与路由器之间的连接需要使用( )网线。

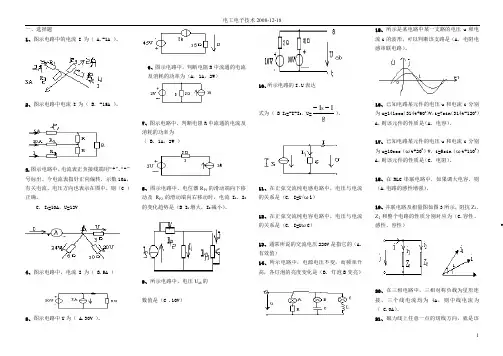

一、选择题1、图示电路中的电流I为（ A.-1A ）。
2、图示电路中电流I为（ B. -15A ）。
3.图示电路中，电流表正负接线端用“+”、“-”号标出。
今电流表指针正向偏转，示数10A，有关电流、电压方向也表示在图中，则（C ）正确。
C. I1=10A，U=12V4、图示电路中，电流I为（ B.5A ）5、图示电路中U为（ A.30V ）。
6、图示电路中，判断电阻R中流通的电流及消耗的功率为（A. 1A，2W）7、图示电路中，判断电阻R中流通的电流及消耗的功率为（ B. 1A，2W ）8、图示电路中，电位器R P1的滑动端向下移动及R P2的滑动端向右移动时，电流I1、I2的变化趋势是（B I1增大，I2减小）。
9、所示电路中，电压U ab的数值是（C .10V）10、所示电路的I、U表达式为（ B I1=-I-I S，U=gII S--）。
11、在正弦交流纯电感电路中，电压与电流的关系是（C. I=U/ωl）12、在正弦交流纯电容电路中，电压与电流的关系是（C. I=UωC）13、通常所说的交流电压220V是指它的（A.有效值）14、所示电路中，电源电压不变，而频率升高，各灯泡的亮度变化是（B. 灯泡B变亮）15、所示是某电路中某一支路的电压u和电流i的波形，可以判断该支路是（A. 电阻电感串联电路）。
16、已知电路某元件的电压u和电流i分别为u=141cos（314t+600）V，i=7sin（314t-1200）A，则该元件的性质是（A. 电容）。
17、已知电路某元件的电压u和电流i分别为u=10cos（ωt+200）V，i=5sin（ωt+1100）A，则该元件的性质是（C. 电阻）。
18、在RLC串联电路中，如果调大电容，则（A.电路的感性增强）。
19、并联电路及相量图如图3所示，阻抗Z1、Z2和整个电路的性质分别对应为（C.容性、感性、容性）20、在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（ C.0A）。
电工电子技术试题及答案一、选择题1. 什么是电流的基本单位？A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 在电路中，电压与电流的关系是什么？A. 电压等于电流乘以电阻B. 电压等于电流除以电阻C. 电流等于电压除以电阻D. 电流等于电压乘以电阻答案：A3. 欧姆定律适用于哪种电路？A. 仅直流电路B. 仅交流电路C. 直流和交流电路D. 都不适用答案：A二、填空题1. 电阻的单位是______，用符号______表示。
答案：欧姆，Ω2. 一个电路中的总电阻等于各个分电阻的______。
答案：和3. 电流的单位是安培，如果一个电路中的电流为2安培，那么这个电路的电流可以表示为______。
答案：2A三、简答题1. 请简述什么是串联电路，并说明其特点。
答案：串联电路是指电路中的元件首尾相接，形成一个单一的闭合路径。
其特点是通过各个元件的电流相同，总电压等于各个元件电压之和。
2. 什么是并联电路？并联电路的电压和电流有何特点？答案：并联电路是指电路中的元件两端分别连接，形成多个闭合路径。
其特点是各个元件两端的电压相同，总电流等于各个元件电流之和。
四、计算题1. 已知一个电路中的电阻R1为100Ω，R2为200Ω，求当它们串联时电路的总电阻。
答案：总电阻R总= R1 + R2 = 100Ω + 200Ω = 300Ω2. 如果上述电路两端的电压为12V，求通过电路的电流。
答案：根据欧姆定律，电流I = V / R总= 12V / 300Ω = 0.04A3. 如果电路中增加了一个300Ω的电阻R3，并与R1和R2并联，求并联后的总电阻。
答案：首先计算R1和R2并联的电阻R并 = (R1 * R2) / (R1 + R2) = (100Ω * 200Ω) / (100Ω + 200Ω) = 20000Ω / 300Ω = 66.67Ω。
然后计算R并与R3并联的总电阻R总并 = (R并 * R3) / (R并+ R3) = (66.67Ω * 300Ω) / (66.67Ω + 300Ω) ≈ 40Ω请注意，以上内容是虚构的，仅用于示例。
大专电工电子技术考试试题及答案一、单项选择题（每题2分，共20分）1. 以下哪个元件是电流的通路？A. 开关B. 电阻C. 电感D. 电容答案：A2. 在交流电路中，电流和电压的相位关系是：A. 同相B. 反相C. 正交D. 随机答案：C3. 欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：C4. 以下哪个不是半导体材料？A. 硅B. 锗C. 铜D. 砷化镓答案：C5. 晶体管的放大作用是通过控制哪个极的电流来实现的？A. 发射极B. 基极C. 集电极D. 栅极答案：B6. 整流电路的作用是将交流电转换为：A. 直流电B. 交流电C. 脉冲电D. 正弦波答案：A7. 以下哪个不是电磁波的传播方式？A. 反射B. 折射C. 衍射D. 吸收答案：D8. 以下哪个是数字信号的特点？A. 连续变化B. 离散变化C. 线性变化D. 非线性变化答案：B9. 以下哪个是模拟信号的特点？A. 离散变化B. 连续变化C. 线性变化D. 非线性变化答案：B10. 以下哪个不是电子电路的组成元件？A. 电阻B. 电容C. 电感D. 电池答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是电磁波的特性？A. 反射B. 折射C. 衍射D. 吸收答案：ABCD2. 以下哪些是数字电路的基本逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：ABCD3. 以下哪些是模拟电路的基本元件？A. 电阻B. 电容C. 电感D. 二极管答案：ABC4. 以下哪些是晶体管的类型？A. NPNB. PNPC. N型D. P型答案：AB5. 以下哪些是整流电路的类型？A. 半波整流B. 全波整流C. 桥式整流D. 倍压整流答案：ABCD三、判断题（每题1分，共10分）1. 电流的方向是从正极流向负极。
（对）2. 欧姆定律适用于直流电路和交流电路。
（错）3. 半导体材料的导电性介于导体和绝缘体之间。
电工电子技术试题及答案一、选择题（每题2分，共20分）1. 电路中的基本元件包括电阻、电容和（）。
A. 电感B. 变压器C. 电源D. 继电器2. 欧姆定律描述的是电流、电压和电阻之间的关系，其表达式为（）。
A. V = IRB. I = V/RC. R = V/ID. All of the above3. 以下哪个不是半导体材料？（）A. 硅B. 锗C. 铜D. 砷化镓4. 在三相交流电中，相电压指的是（）。
A. 任意一相与中性点之间的电压B. 任意两相之间的电压C. 任意一相与另一相之间的电压D. 电源线之间的电压5. 电流的单位是（）。
A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）6. 电容器在交流电路中起到的作用是（）。
A. 阻抗B. 短路C. 滤波D. 整流7. 以下哪个是数字电路的基本逻辑门？（）A. 与门（AND）B. 非门（NOT）C. 异或门（XOR）D. All of the above8. 电磁感应定律是由哪位科学家发现的？（）A. 牛顿B. 法拉第C. 欧姆D. 爱迪生9. 在电子电路中，二极管的主要作用是（）。
A. 放大信号B. 整流C. 滤波D. 稳压10. 以下哪个不是电子元件的测量工具？（）A. 万用表B. 示波器C. 电阻箱D. 电烙铁二、填空题（每题2分，共20分）11. 电流的国际单位是______。
12. 电感元件在直流电路中相当于______。
13. 晶体管的三个主要极是发射极、基极和______。
14. 电路中的功率P可以表示为P = VI，其中I是______。
15. 电阻的单位是欧姆，符号为______。
16. 一个完整的正弦波周期包括正半周期和______。
17. 电子电路中的寄生电容通常会引起______效应。
18. 稳压二极管的主要作用是______电压。
19. 运算放大器是一种具有______特性的放大器。
20. 电流的热效应可以用来进行______。
电工电子技术试题库及答案一、选择题（每题2分，共40分）1. 下列哪个不是基本的电子元件？A. 电阻B. 电容C. 晶体管D. 电流表答案：D2. 下列哪种电路元件属于有源元件？A. 电阻B. 电容C. 电感D. 晶体管答案：D3. 下列哪种电路元件具有非线性伏安特性？A. 电阻B. 电容C. 二极管答案：C4. 下列哪种电路元件不能储存电能？A. 电阻B. 电容C. 电感D. 二极管答案：A5. 下列哪种电路属于模拟电路？A. 数字电路B. 模拟放大电路C. 数字逻辑电路D. 模数转换电路答案：B6. 下列哪种电路属于数字电路？A. 模拟放大电路B. 数字逻辑电路C. 模数转换电路D. 模拟滤波电路7. 下列哪种电路元件属于非线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D8. 下列哪种电路元件具有双向导通特性？A. 二极管B. 晶体管C. 场效应管D. 电阻答案：A9. 下列哪种电路元件属于放大元件？A. 电阻B. 电容C. 晶体管D. 电感答案：C10. 下列哪种电路元件属于开关元件？A. 电阻B. 电容C. 晶体管D. 电感答案：C二、填空题（每题2分，共40分）11. 电路中，电源的作用是提供________和________。
答案：电压，电流12. 电路元件按导电性质可分为________、________和________。
答案：线性元件，非线性元件，有源元件13. 电阻的阻值单位有________、________和________。
答案：欧姆，千欧，兆欧14. 电容的容值单位有________、________和________。
答案：法拉，微法，皮法15. 电感的感值单位有________、________和________。
答案：亨利，毫亨，微亨16. 二极管的正向特性是________，反向特性是________。
答案：正向导通，反向截止17. 晶体管的放大作用表现为________、________和________。
第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。
2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。
3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。
4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。
5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。
6、元件上电压和电流关系成正比变化的电路称为线性电路。
此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。
7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。
8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。
9、电压是产生电流的根本原因。
电路中任意两点之间电位的差值等于这两点间电压。
电路中某点到参考点间的电压称为该点的电位，电位具有相对性。
10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。
这三大定律是电路分析中应牢固掌握的三大基本规律。
二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。
（错）2、电源内部的电流方向总是由电源负极流向电源正极。
（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。
（对）4、电压表和功率表都是串接在待测电路中。
（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。
（错）6、电源短路时输出的电流最大，此时电源输出的功率也最大。
（错）7、线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。
（对）8、负载上获得最大功率时，电源的利用率最高。
（错）9、电路中两点的电位都很高，这两点间的电压也一定很大。
（错）10、可以把1.5V和6V的两个电池相串联后作为7.5V电源使用。
（错）三、选择题：（每小题2分，共20分）1、当元件两端电压与通过元件的电流取关联参考方向时，假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，假设该元件（B）功率。
A、吸收；B、发出。
2、一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
3、电流源开路时，该电流源内部（B）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4、某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。
5、有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B）A、100W灯泡最亮；B、25W灯泡最亮；C、两只灯泡一样亮。
6、已知电路中A点的对地电位是65V，B点的对地电位是35V，则U BA=（B）A、100V；B、－30V；C、30V。
7、图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，如果伏特表被短A、灯D将被烧毁；B、灯D特别亮；C8、图1-31中如果安培表被短接，则（C）图1-31A、电灯不亮；B、电灯将被烧；C、不发生任何事故。
9、如果图1-31电路中电灯灯丝被烧断，则（B）A、安培表读数不变，伏特表读数为零；B、伏特表读数不变，安培表读数为零；C、安培表和伏特表的读数都不变。
10、如果图1-31电路中伏特表内部线圈烧断，则（D）A、安培表烧毁；B、电灯不亮；C、电灯特别亮；D、以上情况都不发生。
四、简述题：（每小题3分，共24分）1、将一个内阻为0.5Ω，量程为1A的安培表误认为成伏特表，接到电压源为10V，内阻为0.5Ω的电源上，试问此时安培表中通过的电流有多大？会发生什么情况？你能说说使用安培表应注意哪些问题吗？答：安培表中通过的电流为：10÷（0.5+0.5）=10A 是其额定电流的10倍，安培表会因过流而烧毁。
使用安培表时一定要注意应串接在被测电路中。
座上取下后，剩下3盏灯仍亮，问电路中出现了何故障？为什么？答：电路在2号灯处发生了短路现象。
因为当2号灯被短路时，它不起作用，所以有它没它，整个线路仍是连通的，所以其它灯还亮。
3、如何理解电路的激励和响应？当电感元件和电容元件向外释放能量时，能否将它们看作是电路激励？答：激励就是在电路中激发电能的原因，响应则是电路中接受电能的表现。
当电感元件和电容元件向外释放能量时，可以看作是电路激励。
例如一个充好电的电容器，把它和一个电阻相接后，它就会通过这个电阻放电，这里它就是放电电路中的激励。
4、两个数值不同的电压源能否并联后“合成”一个向外供电的电压源？两个数值不同的电流源能否串联后“合成”一个向外电路供电的电流源？为什么？答：数值不同的电压源是不能并联合成的，因为这样连接在它们内部将引起环流；两个数值不同的电流也不能串联连接，把它们串联时将造成小电流电源的过流现象。
5、何谓二端网络？有源二端网络？无源二端网络？对有源二端网络除源时应遵循什么原则？答：电路具有向外引出的两个端子时，就可称为二端网络。
当二端网络含有电源时移为有源二端网络；若二端网络中不含有电源就称作无源二端网络。
对有源二端网络除源时，应遵循：所有电压源用短接线代替，所有电流源开路处理。
6、什么叫一度电？一度电有多大作用？答：1KW·h =1度电。
一度电可以让1KW 的电机运行1个小时，可让100W 的电灯点燃10个小时，还可让10W 的节能灯点燃100个小时。
7、、直流电路是否都是线性电路？线性电路的概念如何正确表述？答：直流电路中若含有非线性元件时，就不是线性电路了。
线性电路是指电路中所有元件都是线性关系，与直流、交流、正弦、非正弦无关。
五、计算题：（共26分）1、在图1-32所示电路中，已知电流I=10mA ，I 1=6mA ，R 1=3KΩ，R 2=1KΩ，R 3=2KΩ。
求电流表A 4和A 5的读数是多少？（8分）解：对a 列KCL 方程：I -I 1-I 2=0 得I 2=4mA 对左回路列KVL ：6×3+2I 3－4×1=0得I 3=-7mA A 4=13mA A 5=－3mA2、在图1-33所示电路中，有几条支路和结点？U ab 和I 各等于多少？（8分）解：3条支路，两个结点，U ab 和I 都等于0。
3、分别用叠加定理和戴维南定理求解图1-34电路中的电流I 3。
设U S1=30V ，U S2=40V ，R 1=4Ω，R 2=5Ω，R 3=2Ω。
（10分）解：（1）运用叠加定理图1-32t hn i b ei g当U S1单独作用时，I 3′≈3.95A ；当U S2单独作用时，I 3"≈4.21A ；I 3≈8.16A （2）用戴维南定理：U OC ≈34.44V ，R 0≈2.22Ω，I 3≈8.16A第2章 检测题 （共100分，120分钟）一、填空题：（每空0.5分，共20分）1、正弦交流电的三要素是 最大值 、 角频率 和 初相 。
有效 值可用来确切反映交流电的作功能力，其值等于与交流电 热效应 相同的直流电的数值。
2、已知正弦交流电压，V )60314sin(2380︒-=t u 有效值是380 V ，频率为50 Hz ，周期是0.02 s ，角频率是 314 rad/s ，相位为 314t-60°，初相是 60 度，合 π/3 弧度。
3、实际电气设备大多为 感 性设备，功率因数往往 较低 。
若要提高感性电路的功率因数，常采用人工补偿法进行调整，即在感性线路（或设备）两端并联适当电容。
4、电阻元件正弦电路的复阻抗是 R ；电感元件正弦电路的复阻抗是 jX L ；电容元件正弦电路的复阻抗是 －jX C ；多参数串联电路的复阻抗是 R+j(X L -X C ) 。
5、串联各元件上 电流 相同，因此画串联电路相量图时，通常选择 电流 作为参考相量；并联各元件上 电压 相同，所以画并联电路相量图时，一般选择 电压 作为参考相量。
6，因之称其为 即时 元件；电感，电容元件上伏安关系瞬时值表达式为，因此把它们称之为 动态 元件。
7、能量转换过程不可逆的电路功率常称为 有功 功率；能量转换过程可逆的电路功率叫做 无功 功率；这两部分功率的总和称为 视在 功率。
8、电网的功率因数越高，电源的利用率就越 越充分 ，无功功率就越 越小 。
图1-33Ω图1-342U S29、只有电阻和电感元件相串联的电路，电路性质呈 感 性；只有电阻和电容元件相串联的电路，电路性质呈 容 性。
10、当RLC 串联电路发生谐振时，电路中 阻抗 最小且等于 电阻R ；电路中电压一定时 电流 最大，且与电路总电压 同相 。
二、判断正误：（每小题1分，共10分）1、正弦量的三要素是指其最大值、角频率和相位。
（错）2、正弦量可以用相量表示，因此可以说，相量等于正弦量。
（错）3、正弦交流电路的视在功率等于有功功率和无功功率之和。
（错）4、电压三角形、阻抗三角形和功率三角形都是相量图。
（错）5、功率表应串接在正弦交流电路中，用来测量电路的视在功率。
（错）6、正弦交流电路的频率越高，阻抗就越大；频率越低，阻抗越小。
（错）7、单一电感元件的正弦交流电路中，消耗的有功功率比较小。
（错）8、阻抗由容性变为感性的过程中，必然经过谐振点。
（对）9、在感性负载两端并电容就可提高电路的功率因数。
（错）10、电抗和电阻由于概念相同，所以它们的单位也相同。
（错）三、选择题：（每小题2分，共20分）1、有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（B ）A 、100W 灯泡最亮；B 、25W 灯泡最亮；C 、两只灯泡一样亮。
2、已知工频正弦电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（B ）A 、V ；B 、V ；t u 314sin 380=)45314sin(537︒+=t u C 、V 。
)90314sin(380︒+=t u 3、一个电热器，接在10V 的直流电源上，产生的功率为P 。
把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（A ）A 、7.07V ；B 、5V ；C 、14V ；D 、10V 。
