电工与电子技术习题

《电工与电子技术》习题册习题解答习题与解答电工电子教研室第一章：直流电路一、单项选择题1.如题1图，已知U=220V，I＝－1A，则元件消耗的功率P为（C）A.220WB.0WC.－220WD.不能确定某2.直流电路如题2图所示，电流I应等于（A）A.7AB.4AC.3AD.1A某3.如题3图，Vi＝3V，则点1的电位φ1为（B）A.－6VB.1.5VC.3VD.－1.5V某4.直流电路如题4图所示，Uab＝(C)A.－1VB.0VC.1VD.2V5．理想电流源的外接电阻逐渐增大，则它的端电压（A）A．逐渐升高B．逐渐降低C．先升高后降低D．恒定不变6．设60W和100W的电灯在220V电压下工作时的电阻分别为R1和R2，则R1和R2的关系为（A）A.R1＞R2B.R1=R2C.R1＜R2D.不能确定某7．电路如题7图所示，开关S从断开状态合上以后，电路中物理量的变化情况是（A）A.I增加B.U下降C.I1减少D.I不变某8．题8图所示电路，如电阻R1增大，则电流表○A的读数（A）A.增大B.减小C.不变D.不定题8图2某9．一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（A）A.250WB.500WC.1000WD.2000W10．题10图示电路中，A、B端电压U＝（A）A.－2VB.－1VC.2V题10图D.3V11．题11图中电流I为（C）A.1AB.2AC.-1AD.-2A题11图某12．直流电路如题12图所示，Uab等于（C）A．－2VB．－1VC．1VD．2V13．把题13图1所示的电路用题13图2所示的等效电压源代替，该等效电压源的参数为(B)。

A.E0=1V,R0=2ΩB.E0=2V,R0=1ΩC.E0=2V,R0=0.5ΩD.E0=1V,R0=1Ω题13图14．将题14图电路化简为一个电压源US和电阻RS串联的最简等效电路，其中US和RS分别为（D）=2V，RS=1Ω=1V，RS=2Ω=2V，RS=0.5Ω=1V，RS=0.5Ω题15图15．在题15图示电路中，已知：E=9V，Ik=6mA，当电压源E单独作用时，通过RL的电流是1mA，那么当电压源E和电流源Ik共同作用时，通过电阻RL的3电流IL是(A)。

电工电子技术习题（附答案）一、单选题（共30题，每题1分，共30分）1、目前铁路IP网的IP地址属于( )地址。

A、A类B、B类C、C类D、D类正确答案：A2、Ethernet Switch的100Mbit/s全双工端口的带宽为( )。

A、100Mbit/sB、20Mbit/sC、200Mbit/sD、10/100Mbit/s正确答案：C3、扩音机与扬声器直接配接,通常叫低阻配接,适用于( )输出的扩音机。

A、小功率定压B、小功率C、小功率定阻D、大功率正确答案：C4、华为接入网ESC显示故障或者离线,可能原因( )。

A、数据配置错误B、ESC板故障或者跳线错误C、与ESC通信的RSA,RSP,PV8,PV4故障D、以上都有可能正确答案：D5、100W扩音机输出阻抗是( )。

A、36欧B、50欧C、30欧D、60欧正确答案：A6、(考题). 郑西高铁ZXMP S385设备SE以太网板用户端口( )A、16个B、9个C、24个D、4个正确答案：B7、话路CH17对应的时隙是( )。

A、TS16B、TS17C、TS18D、TS19正确答案：C8、视频信号画面的像素数量4CIF指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：B9、通信段管内各站段会议系统通道均为主备用通道,主用通道为64 kbit/s可视会议,备用通道为四线音频会议。

当会议主通道故障时可通过会议汇接机操作台瞬间转换为备用通道,对会议过程无影响。

( )A、对B、错数据网正确答案：B10、应急通信线路设备的日常维护项目以下哪一项不属于月周期测试( )。

A、连接线、插件检查B、通话柱通话试验C、抢险工具等其他器材性能检查数量核对D、电缆复用器检查、室外连接试验正确答案：D11、(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。

A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C12、以下不是数据链路层的功能是( )A、帧同步B、对“帧”的差错检测与恢复C、链路连接的建立和分离D、对“比特流”的差错检测与恢复正确答案：B13、综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-5C、10-4D、10-3正确答案：D14、一般情况下,路由器与路由器之间的连接需要使用( )网线。

2-2 试用电压源与电流源等效变换的方法计算题图2-2中3Ω电阻中的电流I 。

a bcde f22224453A6V 20I题题2-2a bcde f2224453A6V 20I解题图12(a)cde f2224453V20I解题图12(b)V 12cde f24453V20I解题图12(c)4V 12c de f24453I解题图12(d)4A3A5cde f2453I解题图12(e)2A2c de f2453I解题图12(f)2V 4e f453I 解题图12(g)V44e f453I解题图12(h)4A1ef8I解题图12(i)A128I解题图12(j)2V2解：根据题目的要求，应用两种电源的等效变换法，将题图2-2所示电路按照解题图12所示的变换顺序，最后化简为解题图12(j)所示的电路，电流I 为A2.0822I注意：(1) 一般情况下，与理想电流源串联的电阻可视为短路、而与理想电压源并联的电阻可视为开路。

故题图2-2所示电路最左边支路中的2Ω电阻可视为0；（2）在变换过程中，一定要保留待求电流I 的支路不被变换掉；（3）根据电路的结构，应按照a-b 、c-d 、e-f 的顺序化简，比较合理。

2-3 计算题图2-3中1Ω电阻上的电压U ab 。

ab6.06412.0V2ab U V15题题2-32.01V2V15ab U a b解题图13(a)32.01V2V15ab U a b3解题图13(b)2.01ab U a b3A5A 10解题图13(c)1ab U abA1518.0解题图13(d)1ab U ab18.0V8.2解题图13(e)解：该题采用两种电源的等效变换法解题比较简便。

按照解题图13的顺序化简，将题图2-3所示的电路最后化简为解题图13(e)所示的电路，根据电阻串联电路分压公式计算电压U ab 为V 37.2118.08.2Uab2-5 应用支路电流法计算题图2-5所示电路中的各支路电流。

电工与电子技术（一）练习题一、填空题1.有段电阻是R 的导线，把它对折起来作为一条导线用，等效电阻值是 R/4 。

2.理想电压源其端电压是恒定的，通过的电流由 端接的负载决定 。

3.理想电流源提供的电流是恒定的，其端电压由 端接的负载决定 。

4.某交流电路，电压与电流方向关联，电源电压V t U u m )30sin(0-=ω，电路中通过的电流A 75t I i m )sin(0-=ω，则电压和电流之间的相位差为 450 ，电路的功率因数cos Φ= 0.71 ，电路消耗的有功功率P=W I U 221m m ，电路的无功功率Q=Var I U 221m m ，电源输出的视在功率S=VA I U 21m m 。

5.某元件的电压电流（关联方向）分别为该元件可能是 电感元件 ，阻抗值为 10Ω ，元件参数为 1H 。

6.电路由两元件串联而成如题6图所示，它们一个是电阻，另一个是电容或是电感，已知当V t u )20100sin(100-=时，V t u )25100sin(2502+=，若元件1是电阻，则元件2是 电感 ，若元件2是电阻，则元件1是 电容 。

7.电路如题7图所示，I= 0 。

8、电路如题8图所示，电流I= 7.5A 。

9.额定值为0.5W50Ω碳膜电阻，在使用时电流的最大允许值为 0.1A ，电压的最大允许值为 5V 。

10.一个电热器从220V 的电源取用的功率为100W ，如将它接到110V 的电源上，则取用的功率是额定值的 1/4 。

11.有一直流电源，其额定功率P N =400W ，额定电压U N =50V ，内阻R 0=0.5Ω，该电源在额定工作状态下的电流为 8A ,开路状态下的端口电压为 54V 。

12.一个线圈接在U=120V 的直流电源上，I=10A ；若接在f=50Hz ，U=220V 的交流电源上，则I=11 A 。

该,)10sin(,)4510cos(0A 45t i V t 10u 0+=+=线圈的电阻R= 12Ω ，线圈的感抗 =L X 16Ω ，电感L= 16/314 H 。

习题3（电工部分）3-1 有日光灯120只，每只功率W 40=NP ，额定电压V 220=NU。

若接在电压为V 220V/380的三相四线制电源上，问日光灯应如何连接？当全部灯都点亮时，其线电流与相电流是多少？解：由于日光灯的额定电压与电源的相电压相同，故应将日光灯平均分成三份，每份接在相线与零线之间以星形形式接在三相电源上当全部灯点亮时，每只灯的电阻为4022022==P U R W=1210每相负载为401210===C B A R R R W=25.30由于负载为星形联结，线电流与相电流相等，故A27.725.30220====A Pp l R U I I 3-2 三相对称负载的额定电压V 380=NU，每相负载的复数阻抗W +=87.26j 87.26Z ，三相四线制电源，其相电压V )30sin(2220°-=t u A w 。

①此三相负载应如何接入三相电源中？②计算负载的相电流和线电流；③画出相量图。

解：①根据负载的额定电压可知，三相负载应以三角形的形式接入三相电源。

如题3－2图所示。

②三相电源的线电压为V38032203=´==P l U U 负载为三角形联结时，其相电压等于电源的线电压，故负载的相电流为40盏40盏40盏AB C N题3-1图2287.2687.26380+==ZUI lP A 10= 线电流为A 32.171033=´==P l I I ③ 电压与电流的相量图如题3-2图（a ）3-3 三相交流电路如题3-3图所示。

电源线电压V )30sin(2380°+=t u AB w ，三相负载W =10A Z ，W -=8j 6B Z ，W +=5j 66.8C Z ，计算线电流A I、B I 、C I 、中线电流N I 及三相负载的有功功率，并画出相量图。

解：线电压AB u 的相量为V 30380°Ð=AB U，则相电压A u 的相量为 V 022030303380°Ð=°-°Ð=A U根据对称性可得其它两相电压为V 120220°-Ð=B UV 120220°Ð=C U 则所求的电流为A 022100220°Ð=°Ð==A A A Z U IA UAB I A IAB UBC ICA IB IC I题3-2图(a）AB UBC UCA U ABCZZZ题3-2图B IA IC IAB IBC I CA IA 87.662213.53101202208j 6120220°-Ð=°-а-Ð=-°-Ð==B B BZ U IA902230101202205j 66.8120220°Ð=°Ð°=+°Ð==CC CZ U I°Ð+°-Ð+°Ð=++=902287.6622022C B A N I I I IA 31.369.3077.1j 64.3022j 23.20j 64.822°Ð=+=+-+= C C CB B B A A A I U I U I U P j j j c o s c o s c o s ++=°´´+°-´+°´=30cos 22220)13.53cos(222200cos 22220 KW 94.11=或 66.8226221022222222´+´+´=++=C CB BA AR I R I R I P KW 94.11=3-4 三相交流电路如题3-4图所示，电源线电压V 380=l U 。

第1章电路的基本定律与分析方法【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。

(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。

(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。

【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。

(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。

【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。

【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。

(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。

(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。

【思1.1.5】电路的电源及电位参考点如图1-1所示。

当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。

【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。

当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。

(b) 当S闭合时，I＝－63＝－2A，V B＝－321+×2＝－2V。

当S断开时，I＝0，V B＝6－321+×2＝4V。

【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。

当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。

电工与电子技术习题（下）1-1 电路如图1-1所示，已知输入电压t u i ωsin 10=V ，电动势5=S U V ，二极管正向压降忽略不计，试画出输出电压o u 的波形。

1-2 电路如图1-2所示，已知输入电压t u i ωsin 10=V ，电动势5=S U V ，二极管正向压降忽略不计。

试画出输出电压o u 的波形。

图1-1 题1-1 图1-2 题1-21-3 试判别图1-3电路中的二极管是导通还是截止？并计算输出电压0U 。

1-4 在图1-4电路中，已知输入电压t u i ωsin 10=V ，稳压管U Z =5V ，二极管正向压降忽略不计，且R L >>R ，试画出输出电压o u 的波形。

图1-3 题1-3 图1-4 题1-41-5 写出三极管的三种工作状态，并说明在三种状态下发射结、集电结的偏置状况。

1-6 今测得放大电路中一三极管的各极对地电位分别为-1V ，-1.3V ，-6V ，试判别三极管的三个电极，并说明是硅管还是锗管，是NPN 型还是PNP 型。

1-1 已知放大电路中一三极管各极对地电位分别为4.2V ，3.5V ，9.6V ，试判别管子的类型、管子的三个电极，并说明是硅管还是锗管。

1-8 在电路中测得各三极管的三个电极对地电位如图1-5所示，其中NPN 型为硅管，PNP 型为锗管，判断各三极管的工作状态。

图1-5 题1-82-1 已知放大器如图1-1所示，E C =12 V , R B1=30K, R B2=10K, R C =3K, R F =390Ω, R E =3K, R L =3K,β=50求：(1).静态工作点；(2).画出微变等效电路；(3).电压放大倍数；(4).放大器的输入电阻；(5).放大器的输出电阻。

2-2 在图2-2的放大电路中,已知E C =15 V , R C =5K, R L =5K, R B =500K, β=50求(1).估算静态工作点；(2).晶体管的输入电阻; (3). 画出微变等效电路； (4). 总的放大倍数2-3 放大电路如图2-3所示,晶体管的β=50, E C =12 V , R C =2.5K, R E =1.5K,R B1=36K, R B2=12K, 求(1).估算放大电路的静态工作点；(2). 画出微变等效电路； (3).输出端未接负载电阻时的电压放大倍数；(4). 输出端接负载电阻R L =2.5K 时的电压放大倍数。

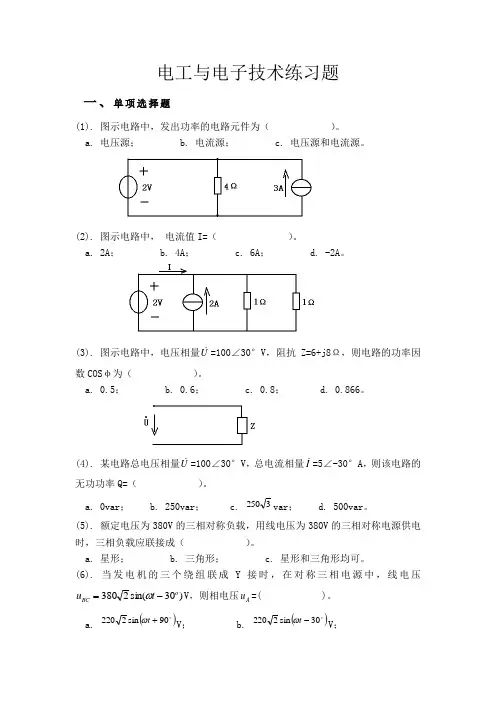

电工与电子技术练习题一、单项选择题(1). 图示电路中，发出功率的电路元件为（ ）。

a. 电压源； b. 电流源； c. 电压源和电流源。

(2). 图示电路中， 电流值I=（ ）。

a. 2A ；b. 4A ；c. 6A ；d. -2A 。

(3). 图示电路中，电压相量U=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ ）。

a. 0.5；b. 0.6；c. 0.8；d. 0.866。

(4). 某电路总电压相量U=100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ ）。

a. 0var ；b. 250var ；c. 3250var ；d. 500var 。

(5). 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接成（ ）。

a. 星形；b. 三角形；c. 星形和三角形均可。

(6). 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，则相电压A u =( )。

a. () 90sin 2220+t ωV ；b.()30sin 2220-t ωV ；C.()120sin 2220+t ωV ； d. ()60sin 2220+t ωV 。

(7). 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小IA=（ ）。

a. 338A ；b. 38A ；c. 322A ；d. 22A 。

(8). 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1与τ2的关系为( )。

a.τ1=τ2；b.τ1=τ2/2；c.τ1=2τ2。

(9). 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。

则t=5s 时，c u =（ ）。

第四章晶体二极管和二极管整流电路第一节晶体二极管（第一课时）一、选择题1、当晶体二极管的PN结导通后参加导电的是（）A.少数载流子B.多数载流子B.既有少数载流子又有多数载流子2、半导体中的空穴和自由电子数目相等，这样的半导体称为（）A.P型半导体B.本征半导体C.N型半导体二、填空题1、半导体是一种导电能力介于和之间的物体。

2、PN结具有的性能，即：加电压时PN结导通；加的电压时PN结截止。

三、解答题1、图所示的电路中，哪些灯泡能发亮？第一节晶体二极管（第二课时）一、选择题1、晶体二极管的正极电位是-10V，负极电位是-5V，则该二极管处于（）A. 零偏B. 反偏C. 正偏2、面接触型晶体二极管比较适用于（）A.小信号检波B.大功率整流C.大电流开关3、用万用表欧姆挡测量小功率晶体二极管性能好坏时，应该把欧姆挡拨到（）A. R×100Ω或R×1kΩ挡B. R×1Ω挡C. R×10kΩ挡4、当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门槛电压，则晶体二极管相当于（）A.大电阻B.断开的开关C.接通的开关5、当硅二极管加上0.3V的正向电压时，该二极管相当于（）A.小阻值电阻B.阻值很大的电阻C.内部短路二、填空题1、当晶体二极管导通后，则硅二极管的正向压降为V，锗二极管的正向压降为V。

2、晶体二极管因所加电压过大而。

并出现的现象，称为热击穿。

3、下面每小题后面的括号内，提供几种答案，选择正确的填在相应的横线上。

（1）简单的把一块P型半导体和一块N型半导体接触在一起形成PN结？（能；不能；不一定）（2）二极管导通时，则二极管两端所加的是电压。

（正向偏置；反向偏置；无偏置）（3）当二极管两端的正向偏置电压增大于电压时，二极管才能导通。

（击穿；饱和；门槛）（4）二极管两端的反向偏置电压增高时，在达到电压以前，通过的电流很小。

（击穿；最大；短路）第二节二极管整流电路1、在如图所示的电路中，试分析输入端a、b间输入交流电压υ时，通过R1、R2两电阻上的是交流电，还是直流电？2、若将单相桥式电路接成如图的形式，将会出现什么结果，应如何改正？3、如图所示两个电路中，设V1、V2均为理想二极管（即正向导通时其正向电阻和正向压降为零，反向截止时其反向电阻无穷大的二极管），试判断两图中的二极管是截止的还是导通的，A、B两端的电压V AB=？C、D端的电压V CD=？4、画出半波整流电路图。

习题11-1 在题图1-1中，已知2I A =-,5R =Ω。

求各图中的电压U 。

U+U+U+U (a)(b)(c)(d)解：（a ）U 、I 关联，(2)510U IR V ==-⨯=- （b ）U 、I 非关联，(2)510U IR V =-=--⨯= （c ）U 、I 非关联，(2)510U IR V =-=--⨯= （d ）U 、I 关联，(2)510U IR V ==-⨯=-1-2 在题图1-2中，已知2I A =-，15U V =。

计算各图元件中的功率，并说明它们是电源还是负载。

(a)(b)(c)(d)解：（a ）U 、I 关联，(2)1530P UI W ==-⨯=-,0P <,元件A 是电源性。

（b ）U 、I 非关联，(2)1530P UI W =-=--⨯=,0P >,元件B 是负载性。

（c ）U 、I 非关联，(2)1530P UI W =-=--⨯=,0P >,元件C 是负载性。

（d ）U 、I 关联，(2)1530P UI W ==-⨯=-,0P <,元件D 是电源性。

1-3某电路中需要接入一个限流电阻，已知接入的电阻两端电压10R U V =，流过电阻的电流20R I mA =。

试选择这个电阻的参数。

解：3105002010U R I -===Ω⨯ 31020100.2R P UI W -==⨯⨯=规格化以后，0.5R P W =1-4一只15V 、5W 的白炽灯接在36V 的电源上，试选择需要串联的电阻。

解：51153P I A U === 361521R U V =-=216313R U R I===Ω 12173R R P U I W ==⨯=1-5 在题图1-5中，已知112U V =,14S U V =,26S U V =,1232R R R ===Ω.试求2U 。

2解：1211()S I R R U U ++=111212424S U U I A R R --===+221222462S S U IR U U V =+-=⨯+-=1-6在题图1-6中，已知电位器6W R K =Ω。

第 14 章半导体器件一、选择题1、对半导体而言，其正确的说法是( )。

(1) P 型半导体中由于多数载流子为空穴，所以它带正电。

(2) N 型半导体中由于多数载流子为自由电子，所以它带负电。

(3) P 型半导体和 N 型半导体本身都不带电。

2、在图 14-1 所示电路中，Uo 为 ( ) 。

(1) -12V (2) -9V (3) -3VR- 0V D Z11V 3kΩ-9VUo DZ2U o + + R- -图14-1 图14-2 图14-33、在图 14-2 所示电路中，二极管 D1、D2、D3 的工作状态为( ) 。

(1) D1、D2 截止， D3 导通 (2) D1 截至， D2、D3 导通 (3) D1、D2、D3 均导通4、在图 14-3 所示电路中，稳压二极管 Dz1 和 Dz2 的稳定电压分别为 5V 和 7V，其正向压降可忽略不计，则 Uo 为( ) 。

(1) 5V (2) 7V (3) 0V5、在放大电路中，若测得某晶体管的三个极的电位分别为 6V，1.2V 和 1V，则该管为( )。

(1) NPN 型硅管 (2) PNP 型锗管 (3) NPN 型锗管6、对某电路的一个 NPN 型的硅管进行测试，测得 UBE>0，UBC>0，UCE>0，则此管工作在 ( ) 。

(1)放大区 (2)饱和区 (3) 截至区7、晶体管的控制方式为( ) 。

(1)输入电流控制输出电压 (2)输入电流控制输出电流 (3)输入电压控制输出电压二、判断题1、晶体管处于放大区，其 PN 结一定正偏。

( )2、三极管由二极管构成的，三极管具有放大作用，故二极管也具有放大作用。

( )3、二极管正向导通，反向截止，当反向电压等于反向击穿电压时，二极管失效了，故所有的二极管都不可能工作在反向击穿区。

( )三、填空题1、若本征半导体中掺入某 5 价杂质元素，可成为，其多数载流子为。

若在本征半导体中掺入某 3 价杂质元素，可成为，其少数载流子为。

娄底市工贸中专学校电工电子技术习题集班级：______________姓名：______________机电教研组吴晓明编写目录1、练习一:电路的组成2、练习二:测量电流和电压3、练习三:测量电阻4、练习四:电流表和电压表改装5、练习五：电功和电功率6、练习六：电池7、练习七：基尔霍夫定律8、练习八：复杂直流电路9、思考与练习一10、第一章测试题11、练习九：交流电12、练习十：单一参数正弦交流电路13、练习十一：RL串联电路14、练习十二：三相交流电路15、思考与练习二16、第二章测试题17、练习十三：三相异步电动机18、练习十四：单相异步电动机19、思考与练习三20、练习十五：常用低压电器21、练习十六：电动机控制电路22、思考与练习四23、第三至五章测试题24、练习十七：二极管及其整流电路25、练习十八：变压器、二极管直流稳压电路26、思考与练习五27、第六章测试题28、第七章测试题29、练习十九：三极管及放大电路30、第八、九章测试题31、练习二十：集成运算放大电路32、第十章测试题33、思考与练习六34、练习二十一：数字电路35、练习二十二：触发器36、思考与练习七37、第十二至十四章测试题练习一:电路的组成1．电路由_______、______、_______、_____4部分组成。

2．电路存在_____、_____和______ 3种可能的状态，其中______状态应严格避免，因为它会引起等严重后果。

3．观察家用漏电保护器，你知道使用方法吗的电流为_______。

4．电路如图所示，（1）标出回路电流方向；（2）通过电阻R15．6节相同的干电池，每节电动势均为，内电阻均为Ω,若将其顺序串联,则总的电动势为9V,总的内阻为_______Ω。

练习二:测量电流和电压1.导体中电流为0.1A,则1min中通过导体横截面的电荷量为_______C。

2.用电流表测量电流时,必须先_______电路,然后将电流表_______联到电路中,且应使电流从电路的_______极流入, _______极流出。

《电工与电子技术》复习题一、单选题（每小题1分）1、电路中任意两点间电位的差值称为（）。

a、电压b、电流c、电动势d、电位2、变压器是传输（）的电气设备。

a电压、b电流、c阻抗、d电能。

3.当生产机械安远候行程开关在（）的促进作用下恢复正常原来状态。

a、手动b、复位开关c、复位按钮d、复位弹簧4、三相异步电动机旋转磁场的旋转方向由三相电源的（）决定。

a相位、b相序、c频率、d角频率5.某单相桥式整流电路，变压器次级电压为ｕ２，其整流输入电压u0为（）a0.5u2b0.45ｕ2c0.9u2d1.2u26.npn型三极管处在压缩状态时各极间的电位关系就是（）。

aub>uc>uebuc>ub>uecue>ub>ucduc>ue>ub7..一旦中断供电，将导致人身事故，关键性电气设备轻微损毁，群众生活出现纷乱，并使生产生活秩序较长时间就可以恢复正常的负荷称作（）a、一级负荷b、二级负荷c、三级负荷d、四级负荷8.对磁感应强度影响较大的材料是。

（）a铁、b铜、c银、d空气。

9.逻辑非的表达式是（）a、f?a?bb、f?a?bc、f?ad、f?ab10.用二进制数则表示十进制数的编码方法称作（）a、abc码b、cab码c、bcd码d、bac码11、三相异步电动机的旋转磁场方向就是由三相电源（）同意的。

a相位、b相序、c频率、d相位角。

12、在正弦交流电路中，增大电源的频率，穿过电容的电流将（）。

a增大、b减小、c不变d、不确定13、（）的大小决定了三相异步电动机的过载能力。

a额定转矩b最小转矩、c启动转矩d转差率14．.通用译码器的主要任务是输入（）代码，输出与之对应的一组高低电平信号。

a、二进制b、八进制c、十进制d、十六进制15．单相桥式整流二极管承受反向电压最大值为变压器二次侧电压有效值的（）倍。

a.0.45b.0.9c.√2d.2√216．三极管有（）种工作状态。

电工与电子技术练习题一、填空题：1、设真空中有一无限长均匀带电直线,其电荷线密度λ, 则在线外距线为d 的P 点的电场强度为 。

2、在磁感应强度T B 4105.1-⨯=的均匀磁场中一以垂直于磁场的速度s m v /1026⨯=飞行的电子，其圆弧轨迹的半径R= 。

（电子电量C e 191060.1-⨯=,电子质量)1011.931kg m -⨯=3、用导线制成一半径为cm r 10=的闭合圆形线圈，其电阻Ω=10R ，均匀磁场B垂直于线圈平面，欲使线圈中有一稳定的感应电流A i 01.0=，B 的变化率应为=dtdB。

4．8031内部数据存储器的地址范围是（ ），位地址空间的字节地址范围是（ ），对应的位地址范围是（ ）外部数据存储器的最大可扩展容量是（ ）。

5．在内部RAM 中可位寻址区中，位地址为40H 的位，该位所在字节的字节地址为（ ）。

6．如果(A)=58H ，(R1)= 49H ，(49H)= 79H ，执行指令XCH A, @R1后；结果(A)=( ) ，(49H)=( )。

7．利用8155H 可以扩展（ ）个并行口，（ ）个RAM 单元。

8．当单片机复位时PSW ＝ （ ）H ，SP=（ ），P0~P3口均为（ ）电平。

9．若A 中的内容为88H ，那么，P 标志位为（ ）。

10、在枪管内子弹受的合力 )(1026005N t F ⨯-=，子弹由枪口飞出的速率为300m/s ，假定子弹离开枪口时合力刚好为零，则子弹经枪管长度所需时间 ∆t = s ；该力的冲量I = m ·s ；子弹的质量m = 克 。

11、两个容器容积相等，分别储有相同质量的N 2和O 2气体，它们用光滑细管相连通，管子中置一小滴水银，两边的温度差为30K ，当水银滴在正中不动时，N 2和O 2的温度为2N T ＝ ___________，2O T ＝__________.(N 2气的摩尔质量M mol ＝28×10-3kg/mol )12．当MCS-51执行MOVC A ，@A+ DPTR 指令时，伴随着（ ）控制信号有效。

一、填空题1．已知图中U1＝2V，U2＝-8V，则U AB＝-10。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是18 Ω；若把它们并联，等效电阻2Ω；若两个并联后再与第三个串联，等效电阻是9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

9．我国工业交流电采用的标准频率是 50 Hz。

10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3I L。

11．电阻元件是耗能元件，电容元件是储能元件。

12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为311 V，频率为100 Hz，初相位为-60º。

13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。

14．三角形联结的三相对称负载，若线电压为380 V，则相电压为380 V；若相电流为10 A，则线电流为17.32 A。

15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。

16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。

17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。

18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为 正序 。
