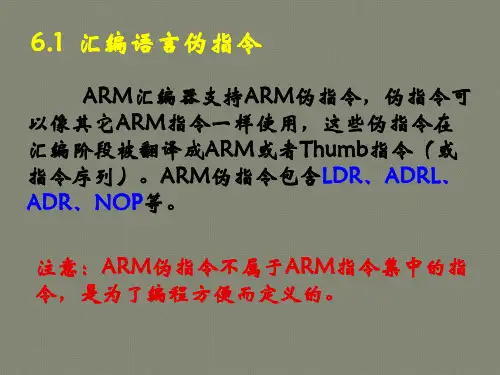

ARM汇编伪指令与伪操作

ARM汇编伪指令与伪操作

应用示例:
GBLA Test1 Test1 SETA 0xaa GBLL Test2 Test2 SETL {TRUE} GBLS Test3 Test3 SETS “Testing”
4.给通用寄存器列表定义名称RLIST
RLIST伪操作用于给一个通用寄存器列表定义名称， 使用该伪操作定义的名称可以在LDM/STM中使用。
ADRL{cond}
register,expr
目标寄存器
地址表达式
地址表达式expr的取指范围： ➢当地址值是字节对齐时，其取指范围为-64K～64K； ➢当地址值是字对齐时，其取指范围为-256K～256K；
3.小范围地址读取伪指令ADR
ADR伪指令将基于PC相对偏移的地址值或基于寄 存器相对偏移的地址值读取到寄存器中。
操作符
语法格式
ARM 或 ARM
CODE32
CODE32
THUMB 或 THUMB
CODE16
CODE16
功能描述 指示编译器将要处理的是 32 位的 ARM 指令 指示编译器将要处理的是 16 位的 Thumb 指令
[例6-35]
AREA ToThumb,CODE,READONLY ENTRY ARM start ADR R0,into_thumb+1 BX R0 THUMB into_thumb MOVS R0,#10 …
[例6-36]：
AREA Example,CODE,READONLY GET include_s.s GET C:\test\include_init.s …
2．文件原样包含INCBIN
INCBIN伪操作将一个文件包含到当前源 文件中，该文件按原样包含，不进行汇编处理。 可以使用INCBIN来包含可执行文件、文字或 其他数据。

ARM汇编伪指令详解

ARM汇编伪指令详解

ARM汇编伪指令详解(转载)2007-09-13 00:40ARM汇编程序分析过程中，比较难理解的是他的伪操作、宏指令和伪指令。

在读vivi时遇到很多不懂的，所以在此对引导程序中出现伪操作、宏指令和伪指令进行总结，*****************************************************一、GET option.s// GET和INCLUDE功能相同功能：引进一个被编译过的文件。

格式：GET filename其中：fiename 汇编时引入的文件名，可以有路径名。

GET符号在汇编时对宏定义，EQU符号以及存储映射时是很有用的，在引入文件汇编完以后，汇编将从GET符号后开始。

在被引入的文件中可能有GET符号再引入其他的文件。

GET符号不能用来引入目标文件。

*****************************************************二、INTPND EQU 0x01e00004//EQU可以用“*”代替，在阅读源程序时注意。

功能：对一个数字常量赋予一个符号名。

格式：name EQU expression其中：name 符号名。

Expression 寄存器相关或者程序相关的固定值。

使用EQU定义常量，与C语言中用#define定义一个常量相同。

例：num EQU 2 ；数字2赋予符号num*****************************************************三、GBLL THUMBCODE[ {CONFIG} = 16THUMBCODE SETL {TRUE}CODE32|THUMBCODE SETL {FALSE}][ THUMBCODECODE32 ;for start-up code for Thumb mode]//其中[=IF ，|=ELSE ，]= ENDIF， CODE32 表明一下操作都在ARM状态。

第一讲伪操作、宏指令与伪指令

第一讲伪操作、宏指令与伪指令
第一讲伪操作、宏指令与伪指令
三、ADS环境下的伪操作和宏指令
➢ADS编译环境下的伪操作可分为以下几类：
符号定义（Symbol Definition）伪操作 数据定义（Data Definition）伪操作 汇编控制（Assembly Control）伪操作 信息报告（Reporting）伪操作 其他（Miscellaneous）伪操作
IMPORT symbol ｛[WEAK]｝ EXTERN symbol ｛〔WEAK〕｝ GET
告诉编译器当前的符号不是在本源文件中定义的，而是在其他源文件中定义的，在本源 文件中可能引用该符号。
告诉编译器当前的符号不是在本源文件中定义的，而是在其他源文件中定义的，在本源 文件中可能引用该符号。
将一个源文件包含到当前源文件中，并将被包含的文件在其当前位置进行汇编处理。
化 • .hword 21,25,89,0x1133,0x77FF • .short 236,0xF4F
第一讲伪操作、宏指令与伪指令
常量编译控制伪操作 • .ascii • .ascii expr {,expr}….. • 定义字符串expr(非零结束符） • .ascii “How are you” • /*不是以“/0”结束*/
CP
name CP expr
为一个协处理器定义名称。
DN/SN FN
name DN/SN expr name FN expr
DN/SN为一个双精度/单精度的VFP寄存器定义名称。 第一讲伪操作、宏指令与伪指令
为一个FPA浮点寄存器定义名称。
数据定义伪操作
伪操作 LTORG
语法格式 LTORG
作用 声明一个数据缓冲池（也称为文字池）的开始。
伪操作

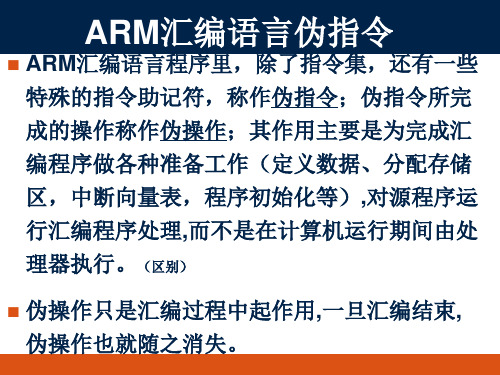

ARM汇编语言伪指令

ARM汇编语言伪指令

鲁东大学 LUDONG UNIVERSITY
VersionNumber
Example
GBLA VersionNumber SETA 21
Debug
GBLL Debug SETL {TRUE}
GBLS VersionString VersionString SETS "Version 1.0"
鲁东大学 LUDONG UNIVERSITY
MEND
数据定义伪指令
鲁东大学 LUDONG UNIVERSITY
数据定义指令（Data definition directives）：用于进行 数据空间分配。
SPACE DCB DCD, DCDU
MAP, FIELD
SPACE
鲁东大学 LUDONG UNIVERSITY
The SPACE directive reserves a zeroed block of memory.
伪指令举例
鲁东大学 LUDONG UNIVERSITY
AREA ThumbSub, CODE, READONLY ENTRY CODE32 ；ARM
header ADR r0, start + 1 CODE16 ；Thumb.
start MOV r0, #10
doadd MOV pc, lr
END
GBLA, GBLL, GBLS LCLA, LCLL, LCLS SETA, SETL,SETS
全局变量声明
鲁东大学 LUDONG UNIVERSITY
GBLA, GBLL, GBLS
-- 声明一个全局的算术、逻辑和串变量
Directives GBLA
Variable Type arithmetic

ARM GUN 伪指令

ARM GUN 伪指令

1.宏定义.macro 宏名 参数名列表 @伪指令.macro定义一个宏宏体.endm @.endm表示宏结束如果宏使用参数,那么在宏体中使用该参数时添加前缀“\”。

宏定义时的参数还可以使用默认值。

可以使用.exitm伪指令来退出宏。

2.段定义section伪操作用户可以通过.section伪操作来自定义一个段,格式如下:.section section_name [, "flags"[, %type[,flag_specific_arguments]]]flag的值为 a 允许段 w 可写段 x 执行段预定义的段名 .text @代码段 .data @初始化数据段 .bss @未初始化数据段定义入口点 :.globl _start_start:注意： 源程序中.bss段应该在.text之前当用预定义段名可以直接使用，当是自定义时段定义要完整。

3.数据定义伪操作： .byte 1b，.short 2b，.long 4b，.quad 8b，.float，.string/.asciz/. ascii，重复定义伪操作.rept，赋值语句.equ/.set注意：.ascii伪操作定义的字符串需要自行添加结尾字符'\0'4. 函数定义伪操作：格式函数名:函数体返回语句一般的,函数如果需要在其他文件中调用, 需要用到.global伪操作将函数声明为全局函数。

为了不至于在其他程序在调用某个C函数时发生混乱,对寄存器的使用我们需要遵循APCS准则。

函数编译器将处理为函数代码为一段.global的汇编码。

5.常数1）十进制数以非0数字开头,如:123和9876；2）二进制数以0b开头,其中字母也可以为大写；3）八进制数以0开始,如:0456,0123；4）十六进制数以0x开头,如:0xabcd,0X123f；5）字符串常量需要用引号括起来,中间也可以使用转义字符,如: "You are welcome!\n"；6）当前地址以"."表示,在汇编程序中可以使用这个符号代表当前指令的地址；7）表达式:在汇编程序中的表达式可以使用常数或者数值, "-"表示取负数, "~"表示取补,"<>"表示不相等,其他的符号如:+、-、*、/、%、<、<<、>、>>、|、&、^、!、==、>=、<=、&&、||跟C语言中的用法相似。

四、ARM汇编语言伪指令

四、ARM汇编语言伪指令

字节对准。例如，expression等于10，该段将按1KB对
准。 • CODE 代码段，缺省为READONLY • COMDEF 通用段定义。该段可包括代码和数据，在多 个源文件中同名的COMDEF段必须相同 • COMMON 通用数据段，不能定义任何代码和数据， 通常由链接器初始化为零
TM
12
指导性伪指令
（1）AREA
• DATA 包含数据，但不包含指令，缺省READWRIT。 • INTERWORK 表明代码段可以适用ARM/Thumb
interworking功能。
• NOINIT 表明数据段初始化为零，只为指示符保留空间 • READONLY 表明该段只读。 • READWRITE 表明该段可读可写。
Development Suite (简称RVDS) 的编译器RVCT
与Keil的工程管理、调试仿真工具集成在一起，是 一款非常强大的ARM 微控制器开发工具。
TM
4

2. GNU ARM开发工具

GNU是“GNU„s Not Unix”的递归缩写。在1983年
9月27日由Richard Stallman公开发起GNU计划，
TM
16
数据定义伪指令
(1)DATA 定义此标号是程序内的数据区
例： Thumb-fn AREA example ,CODE ; ; MOV pc ,lr
Thumb-Data
DATA
DCB 1,3,4
TM
17
数据定义伪指令
(2)DCB或“=”
功能:分配一个或多个字节.
(3)DCD或“&” 功能:分配一个或多个字,从4个字节边界开始. (4)DCW 功能:分配一个或多个半字以半字边界开始的内存 区域.

第6章 ARM汇编伪指令与伪操作(1)


TM
全局变量定义GCLA、GCLL及GCLS 、 全局变量定义 及 语法格式 GCLA variable GCLL variable GCLS variable 其中： 其中： variable 所说明的全局变量名称。 所说明的全局变量名称。
TM
23
23
全局变量定义GCLA、GCLL及GCLS 、 全局变量定义 及
TM
SETA expr_a SETL expr_l SETS expr_s
26
26
其中 variable_a 算术变量.用GBLA,LCLA伪指令定义的 算术变量 用 伪指令定义的 变量.expr_a 赋值的常数. 变量 赋值的常数 variable_l 逻辑变量 用GBLL,LCLL伪指令定义的变量 逻辑变量.用 伪指令定义的变量 .expr_l 逻辑值 即{TRUE}或{FALSE}. 逻辑值,即 或 variable_s 字符串变量 用GBLS,LCLS伪指令定义的变量 字符串变量.用 伪指令定义的变量 .expr_s 赋值的字符串 赋值的字符串.
ARM公司推出的开发工具所支持的汇编伪操作包括符号定义 伪操作、数据定义伪操作、汇编信息报告控制伪操作、汇编 代码控制伪操作、文件包含伪操作、指令集类型标识伪操作 以及其他功能伪操作。
TM
19
19
符号定义伪操作
符号定义伪指令用于定义ARM汇编程序的变量,对变量进行赋值以及 定义寄存器名称,该类伪指令包括： 全局变量声明:GBLA,GBLL和GBLS 局部变量声明:LCLA,LCLL和LCLS 变量赋值: SETA,SETL和SETS : SETA,SETL SETS 为一个通用寄存器列表定义名称:RLIST 为一个协处理器的寄存器定义名称:CN 为一个协处理定义名称: CP 为一个VFP寄存器定义名称:DN和SN 为一个FPA浮点寄存器定义名称:FN

ARM汇编语言伪指令

ARM汇编语言伪指令ARM汇编语言伪指令ARM汇编语言ARM汇编语言源程序语句,一般由指令,伪操作,宏指令和伪指令作成.ARM汇编语言的设计基础是汇编伪指令,汇编伪操作和宏指令.伪操作,是ARM汇编语言程序里的一些特殊的指令助记符,其作用主要是为完成汇编程序做各种准备工作,在源程序运行汇编程序处理,而不是在计算机运行期间有机器执行.也就是说,这些伪操作只是汇编过程中起作用,一旦汇编结束,伪操作的使命也就随之消失.宏指令,是一段独立的程序代码,可以插在程序中,它通过伪操作来定义,宏在被使用之前必须提前定义好,宏之间可以互相调用,也可自己递归调用.通过直接书写宏名来使用宏.并本具宏指令的格式输入输出参数.宏定义本身不产生代码,只是在调用它时把宏体插入到原程序中.宏与C语言中的子函数形参和实参的调用相似,调用宏时通过实际的指令来代替宏体实现相关的一段代码,但宏的调用与子程序的调用有本质的区别,既宏并不会节省程序的空间,其优点是简化程序代码,提高程序的可读性以及宏内容可以同步修改.伪操作,宏指令一般与编译程序有关,因此ARM汇编语言的伪操作,宏指令在不同的编译环境下有不同的编写形式和规则.伪指令也是ARM汇编语言程序里的特殊助记符,也不在处理器运行期间由机器执行,他们在汇编时将被合适的机器指令代替成ARM或Thumb指令,从而实现真正的指令操作.目前常用的ARM编译环境有2种.1. ADS/SDT IDE:ARM公司开发,使用了CodeWarrior公司的编译器.2. 集成了GNU开发工具的IDE开发环境;它由GNU的汇编器as,交叉汇编器gcc和连接器id组成.ADS编译环境下的ARM伪操作和宏指令，可参考北航出版社的<<ARM微控制器基础与实践》（周立功）这里主要讲述ARM GNU常用汇编语言4 ARM GNU常用汇编语言介绍4.1 ARM GNU常用汇编伪指令介绍1. abort.abort: 停止汇编.align absexpr1,absexpr2:以某种对齐方式,在未使用的存储区域填充值. 第一个值表示对齐方式,4, 8,16或32. 第二个表达式值表示填充的值.2. if...else...endif.if.else.endif: 支持条件预编译3. include.include "file": 包含指定的头文件, 可以把一个汇编常量定义放在头文件中.4. comm.comm symbol, length:在bss段申请一段命名空间,该段空间的名称叫symbol, 长度为length. Ld连接器在连接会为它留出空间.5. data.data subsection: 说明接下来的定义归属于subsection数据段.6. equ.equ symbol, expression: 把某一个符号(symbol)定义成某一个值(expression).该指令并不分配空间.7. global.global symbol: 定义一个全局符号, 通常是为ld使用.8. ascii.ascii "string": 定义一个字符串并为之分配空间.9. byte.byte expressions: 定义一个字节, 并为之分配空间.10. short.short expressions: 定义一个短整型, 并为之分配空间.11. int.int expressions: 定义一个整型,并为之分配空间.12 long.long expressions: 定义一个长整型, 并为之分配空间.13 word.word expressions: 定义一个字,并为之分配空间, 4bytes.14. macro/endm.macro: 定义一段宏代码, .macro表示代码的开始, .endm表示代码的结束.15. reqname .req register name: 为寄存器定义一个别名.16. code.code [16|32]: 指定指令代码产生的长度, 16表示Thumb指令, 32表示ARM指令.17. ltorg.ltorg: 表示当前往下的定义在归于当前段,并为之分配空间.4.2 ARM GNU专有符号1. @表示注释从当前位置到行尾的字符.2. #注释掉一整行.3. ;新行分隔符.4.3 操作码1. NOPnop空操作, 相当于MOV r0, r02. LDRldr <register> , = <expression>相当于PC寄存器或其它寄存器的长转移.3.ADRadr <register> <label>相于PC寄存器或其它寄存器的小范围转移. ADRLadrl <register> <label>相于PC寄存器或其寄存器的中范围转移.5 可执行生成说明5.1 lds文件说明5.1.1 主要符号说明1. OUTPUT_FORMAT(bfdname)指定输出可执行文件格式.2. OUTPUT_ARCH(bfdname)指定输出可执行文件所运行CPU平台3. ENTRY(symbol)指定可执行文件的入口段5.1.2 段定义说明1. 段定义格式SECTIONS { ...段名 :{内容}...}文章出处：。

arm中的宏定义

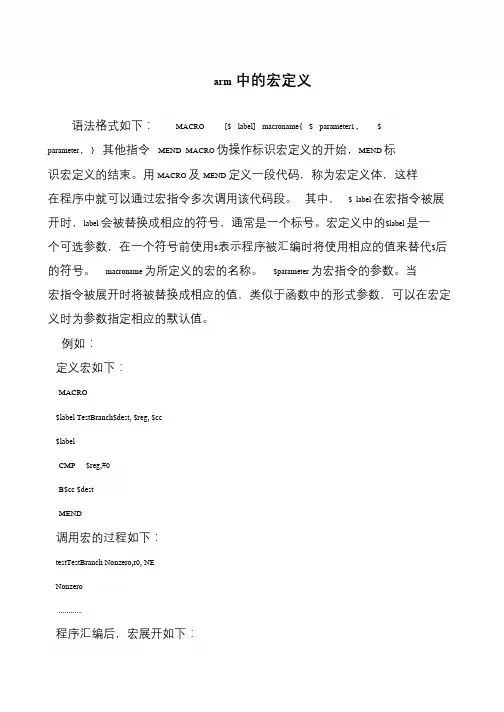

arm中的宏定义
语法格式如下：MACRO [$ label] macroname{ $ parameter1，$ parameter，} 其他指令MEND MACRO 伪操作标识宏定义的开始，MEND 标
识宏定义的结束。

用MACRO 及MEND 定义一段代码，称为宏定义体，这样
在程序中就可以通过宏指令多次调用该代码段。

其中，$ label 在宏指令被展
开时，label 会被替换成相应的符号，通常是一个标号。

宏定义中的$label 是一
个可选参数，在一个符号前使用$表示程序被汇编时将使用相应的值来替代$后
的符号。

macroname 为所定义的宏的名称。

$parameter 为宏指令的参数。

当宏指令被展开时将被替换成相应的值，类似于函数中的形式参数，可以在宏定
义时为参数指定相应的默认值。

例如：
定义宏如下：
MACRO
$label TestBranch$dest, $reg, $cc
$label
CMP $reg,#0
B$cc $dest
MEND
调用宏的过程如下：
testTestBranch Nonzero,r0, NE
Nonzero
............
程序汇编后，宏展开如下：。

ARM汇编伪指令(计科)





S FIELD 256 ；定义S的长度为256 字节，位置为0x130
4.5.3 汇编控制伪指令

汇编控制伪指令用于控制汇编程序的执行流程， 常用的汇编控制伪指令包括以下几条：

— IF、ELSE、ENDIF — WHILE、WEND — MACRO、MEND — MEXITFra bibliotek

GBLS伪指令用于定义一个全局的字符串变量，并初始化为空；
由于是定义全局变量，因此在整个程序范围内变量名必须唯一。 GBLA Test1 ；定义一个全局的数字变量，变量名为Test1 Test1 SETA 0xaa；将该变量赋值为0xaa GBLL Test2；定义一个全局的逻辑变量，变量名为Test2 Test2 SETL {TRUE}；将该变量赋值为真 GBLS Test3；定义一个全局的字符串变量，变量名为Test3 Test3 SETS “Testing”；将该变量赋值为“Testing ”
4.5.2 数据定义伪指令

1、DCB 语法格式：标号 DCB 表达式 DCB 伪指令用于分配一片连续的字节存储单元并用伪 指令中指定的表达式初始化。 其中，“标号”表示内存起始地址标号，“表达式” 可以为-0～255 的数字或字符串，同时，内存分配的 字节数由表达式决定。 DCB 也可用“=”代替。 Str DCB 0x33,0x45,0x12；分配一片连续的字节存储 单元并初始化。
4.5.3 汇编控制伪指令


1、 IF、ELSE、ENDIF 语法格式： IF 逻辑表达式 指令序列1 { ELSE 指令序列2 } ENDIF IF、ELSE、ENDIF根据条件的成立与否决定是否执行某个指令序列。 IF、ELSE、ENDIF伪指令可以嵌套使用。 GBLL Test ；声明一个全局的逻辑变量，变量名为Test .. IF Test = TRUE 指令序列1 ELSE 指令序列2 ENDIF
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HandlerSWI HANDLER HandleSWI
HandlerDabort HANDLER HandleDabort
HandlerPabort HANDLER HandlePabort
也许我们会问想格式中的[$ label]到底有什么作用？
当宏定义体内部跳转时，这个参数会起到至关重要的作用。要想在宏内部跳转，就必须在宏定义体内部有程序标号如（LOOP），如果不使用参数（$ label），当在一个程序段内调用两次宏的时候，编译器就会出现错误，因为当汇编时产生了两个相同名字的程序标号。
MEND
；在程序中调用该宏
HandlerFIQ HANDLER HandleFIQ；通过宏的名称HANDLER调用宏，其中宏的标号为HandlerFIQ，参数为HandleFIQ HandlerIRQ HANDLER HandleIRQ
HandlerUndef HANDLER HandleUndef
例子：
宏的定义体：
MACRO
$PM DELAY $CanShu
$PM
LDR R7,=$CanShu ;
;LDR R7,[R7] ;此时参数是一个立即数如果是变量的话是会用到这一句
$PM.LOOP
SUBS R7,R7,#0X01
BNE $PM.LOOP
MEND
在程序段中的使用：（使用两次）
...
AA DELAY 0X000005F0
指令序列
MEND
MACRO伪操作标识宏定义的开始，MEND标识宏定义的结束。用MACRO及MEND定义一段代码，称为宏定义体，这样在程序中就可以通过宏指令多次调用该代码段。
其中，$ label在宏指令被展开时，label会被替换成相应的符号，通常是一个标号。在一个符号前使用$表示程序被汇编时将使用相应的值来替代$后的符号。
$HandlerLabel
sub sp,sp,#4
stmfd sp!,{r0}
;decrement sp(to store jump address ;PUSH the work register to stack(lr does not push because it return to original address ;load the address of HandleXXX to r0 ;load the contents(service routine start address of HandleXXX ;store the contents(ISR of HandleXXX to stack ;POP the work register and pc(jump to ISR ldr r0,=$HandleLabel ldr r0,[r0] str r0,[sp,#4] ldmfd sp!,{r0,pc}
macroname为所定义的宏的名称。
$parameter为宏指令的参数。当宏指令被展开时将被替换成相应的值，类似于函数中的形式参数，可以在宏定义时为参数指定相应的默认值。
宏指令的使用方式和功能与子程序有些相似，子程序可以提供模块化的程序设计、节省存储空间并提高运行速度。但在使用子程序结构时需要保护现场，从而增加了系统的开销，因此，在代码较短且需要传递的参数较多时，可以使用宏汇编技术。首先使用MACRO和MEND等伪操作定义宏。包含在MACRO和MEND之间的代码段称为宏定义体，在MACRO伪操作之后的一行声明宏的原型（包含宏名、所需的参数），然后就可以在汇编程序中通过宏名来调用它。在源程序被汇编时，汇编器将宏调用展开，用宏定义体代替源程序中的宏定义的名称，并用实际参数值代替宏定义时的形式参Байду номын сангаас。
ARM汇编伪指令宏的用法详解(MACRO-MEND
宏是一段独立的程序代码，它是通过伪指令定义的，在程序中使用宏指令即可调用宏。当程序被汇编时，汇编程序将对每个调用进行展开，用宏定义取代源程序中的宏指令。
MACRO、MEND
语法格式：
MACRO
[$ label] macroname{ $ parameter1，$ parameter，…… }
...
BB DELAY 0X00000FF0
...
此时调用多次，编译器就不会出现问题，例子中的AA和BB仅仅是一个标号，用户可以自行书写，因为在宏指令呗展开时，这个符号在汇编时将使用相应的值替代
0x00000FF0是一个参数在此处是一个立即数，用户可自行使用为变量等
宏定义中的$label是一个可选参数。当宏定义体中用到多个标号时，可以使用类似$label.$internallabel的标号命名规则使程序易读。
MACRO、MEND伪操作可以嵌套使用。
使用示例：
MACRO
$HandlerLabel HANDLER $HandleLabel；宏的名称为HANDLER，有1个参数$HandleLabel
