第4章 GNU汇编伪指令集

汇编语言伪指令汇编语言作为一种低级编程语言，广泛应用于嵌入式系统、驱动程序开发和操作系统内核等领域。

在进行汇编语言编程时，我们常常会使用到一些伪指令。

本文将介绍一些常见的汇编语言伪指令及其用法。

1. 数据定义伪指令数据定义伪指令用于声明并初始化数据。

在汇编语言中，我们可以使用以下伪指令来定义不同类型的数据：1.1 DB（Define Byte）：用于定义一个字节的数据。

例如：DB 10 ;定义一个字节的数据，值为101.2 DW（Define Word）：用于定义一个字的数据。

例如：DW 100 ;定义一个字的数据，值为1001.3 DD（Define Doubleword）：用于定义一个双字的数据。

例如：DD 1000 ;定义一个双字的数据，值为10001.4 DQ（Define Quadword）：用于定义一个四字的数据。

例如：DQ 10000 ;定义一个四字的数据，值为100001.5 DT（Define Ten Bytes）：用于定义一个十个字节的数据。

例如：DT 1234567890 ;定义一个十个字节的数据，值为12345678902. 代码段和数据段伪指令在汇编语言中，我们通常需要将代码和数据分开存放，以便于管理和执行。

以下是一些常用的代码段和数据段伪指令：2.1 CODE SEGMENT：用于定义代码段。

例如：CODE SEGMENT;代码段内容CODE ENDS2.2 DATA SEGMENT：用于定义数据段。

例如：DATA SEGMENT;数据段内容DATA ENDS2.3 STACK SEGMENT：用于定义堆栈段。

例如：STACK SEGMENT;堆栈段内容STACK ENDS3. 控制指令伪指令控制指令伪指令用于控制程序的执行流程。

以下是一些常见的控制指令伪指令：3.1 IF-ELSE-ENDIF：用于条件判断。

例如：IF 条件;条件为真时执行的代码ELSE;条件为假时执行的代码ENDIF3.2 REPEAT-UNTIL：用于循环执行一段代码直至满足条件。

完整版汇编语言中常用的伪指令档汇编语言是一种低级的程序设计语言，它用于编写底层计算机程序。

在汇编语言中，伪指令是一类特殊的指令，它们在程序运行时不会被计算机执行，而是在编译或汇编时被处理器或汇编器解释和展开。

伪指令在汇编语言中起到辅助编程、优化代码和声明常量等作用。

本文将介绍完整版汇编语言中常用的伪指令档。

一、伪指令的定义和作用伪指令是汇编语言中的一类特殊指令，它们不是真正的指令，不会被计算机执行，而是在编译或汇编的过程中被汇编器或处理器解释和处理。

伪指令主要用于辅助编程、优化代码和声明常量等作用。

伪指令的格式一般与真正的指令相似，但一般不包含操作码。

在一些汇编语言中，伪指令以特殊的标记或符号来区分，比如以“.”开头的指令。

二、常用的伪指令档1. ORG指令ORG指令用于指定程序的起始地址。

在汇编程序中，使用ORG指令可以将程序的代码段或数据段放置在指定的内存地址处。

其格式一般为：ORG 地址其中，地址为16进制数或表示内存单元的符号。

2. EQU指令EQU指令用于定义符号常量或符号变量。

它将一个符号与一个数值或地址进行关联，使得在程序中使用该符号时可以被汇编器或处理器替换为对应的数值或地址。

其格式一般为：符号 EQU 数值或地址其中，符号为一个标识符，数值或地址可以是16进制数、10进制数或表示内存单元的符号。

3. DB指令DB指令用于定义字节型数据。

它可以用于声明字符、整数等字节型数据，并将这些数据存储在指定的内存地址中。

其格式一般为：标号 DB 表达式其中，表达式可以是一个字节常量、字符常量或表示内存单元的符号。

4. DW指令DW指令用于定义字型数据。

它可以用于声明无符号整数等字型数据，并将这些数据存储在指定的内存地址中。

其格式一般为：标号 DW 表达式其中，表达式可以是一个字常量或表示内存单元的符号。

5. DD指令DD指令用于定义双字型数据。

它可以用于声明无符号双字整数等双字型数据，并将这些数据存储在指定的内存地址中。

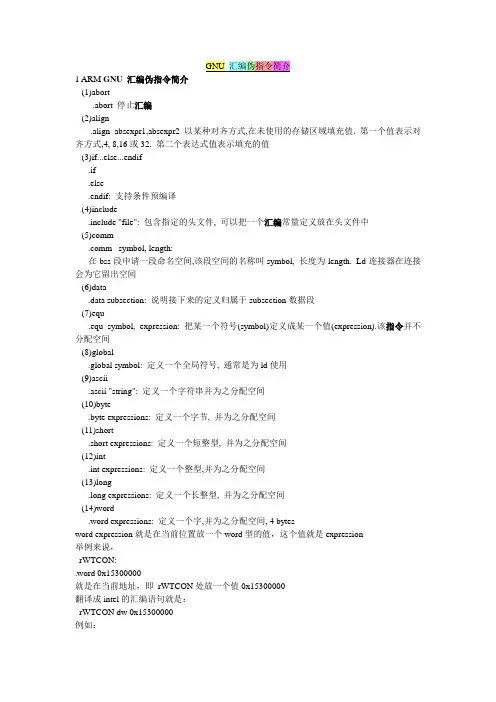

GNU汇编伪指令简介1 ARM GNU汇编伪指令简介(1)abort.abort 停止汇编(2)align.align absexpr1,absexpr2 以某种对齐方式,在未使用的存储区域填充值. 第一个值表示对齐方式,4, 8,16或32. 第二个表达式值表示填充的值(3)if...else...endif.if.else.endif: 支持条件预编译(4)include.include "file": 包含指定的头文件, 可以把一个汇编常量定义放在头文件中(5)comm.comm symbol, length:在bss段申请一段命名空间,该段空间的名称叫symbol, 长度为length. Ld连接器在连接会为它留出空间(6)data.data subsection: 说明接下来的定义归属于subsection数据段(7)equ.equ symbol, expression: 把某一个符号(symbol)定义成某一个值(expression).该指令并不分配空间(8)global.global symbol: 定义一个全局符号, 通常是为ld使用(9)ascii.ascii "string": 定义一个字符串并为之分配空间(10)byte.byte expressions: 定义一个字节, 并为之分配空间(11)short.short expressions: 定义一个短整型, 并为之分配空间(12)int.int expressions: 定义一个整型,并为之分配空间(13)long.long expressions: 定义一个长整型, 并为之分配空间(14)word.word expressions: 定义一个字,并为之分配空间, 4 bytesword expression就是在当前位置放一个word型的值，这个值就是expression举例来说，_rWTCON:.word 0x15300000就是在当前地址，即_rWTCON处放一个值0x15300000翻译成intel的汇编语句就是：_rWTCON dw 0x15300000例如：ldr r1, _rWTCON_rWTCON:.word 0x15300000不是把地址0x1530 0000 上的内容传递到r1，是把地址_rWTCON上的内容放到r1，而地址_rWTCON上的内容是0x15300000。

汇编语言伪指令在汇编语言程序里，有一些特殊的助记符，这些助记符与指令系统的助记符不同，它们没有对应的机器码。

这些助记符在源程序中的作用是完成汇编程序的各种准备工作，包括定义变量、分配数据存储空间、控制汇编过程、定义程序入口等。

它们仅仅在汇编的过程中起作用，一旦汇编过程结束，它们的使命也就完成了。

这些助记符称为伪指令，它们所完成的操作称为伪操作。

不同汇编器的伪指令可能存在少量的区别，并非所有的伪指令在任何编译器上都能被识别。

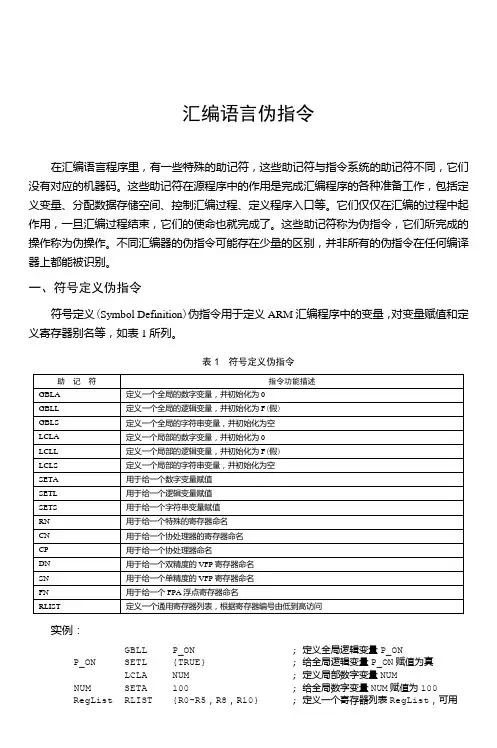

一、符号定义伪指令符号定义(Symbol Definition)伪指令用于定义ARM汇编程序中的变量，对变量赋值和定义寄存器别名等，如表1所列。

表1 符号定义伪指令实例：GBLL P_ON ; 定义全局逻辑变量P_ON P_ON SETL {TRUE} ; 给全局逻辑变量P_ON赋值为真LCLA NUM ; 定义局部数字变量NUM NUM SETA 100 ; 给全局数字变量NUM赋值为100RegList RLIST {R0-R5，R8，R10} ; 定义一个寄存器列表RegList，可用微处理器系统结构与嵌入式系统设计(第3版)2; LDM/STM指令访问该列表二、数据定义伪指令数据定义(Data Denfinition)伪指令一般用于为特定的数据分配存储单元，同时完成对已分配存储单元的初始化工作。

数据定义伪指令如表2所示。

表2 数据定义伪指令从使用方法上来讲，数据定义伪指令可以分为以下3类。

1．SPACE伪指令SPACE用于分配一片连续的存储区，并初始化为0。

其中表达式中的数字表示分配的字节数。

SPACE也可以用%代替。

实例：DataSpace SPACE 100 ; 分配连续100字节的存储单元并初始化为0 2．MAP和FIELD伪指令MAP和伪指令FIELD经常结合在一起使用。

MAP用于定义一个结构化的内存表的首地址，可以用“^”替代。

FIELD用于定义一个结构化的内存表中的数据域，可以用“#”代替。

GNUARM汇编伪操作（Directives）命令集本⽂是原创，转载请注明出处1.符号定义伪操作操作符语法格式说明.equ .equ symbol，expr 将symbol定义为expr.set .set symbol，expr 和equ相同（.set=.equ）.equiv .equiv symbol 将symbol定义为expr,若symbol已定义则出错.global .global symbol 将symbol定义为全局标号.globl .globl symbol 和.global相同（.globl=.global).extern .extern symbol 声明symbol为⼀个外部变量2.数据定义伪操作.byte .byte expr {,expr}… 分配⼀段字节内存单元，并⽤expr初始化字节内存单元(8bit).hword .bword expr {,expr}… 分配⼀段半字内存单元，并⽤expr初始化半字内存单元 (16bit).short .short expr {,expr}… 同.hword(16bit).word .word expr {,expr}… 分配⼀段字内存单元，并⽤expr初始化字内存单元(32bit).int .int expr {,expr}… 同.word(32bit).long .long expr {,expr}… 同.word(32bit).ascii .ascii expr{,expr}…分配⼀段字符串内存单元，并⽤expr初始化字符串内存单元（⾮零结束符）.asciz .asciz expr{,expr}…分配⼀段字符串内存单元，并⽤expr初始化字符串内存单元（零结束符）.string .string expr {,expr}… 同.asciz（零结束符）.quad .qua expr {,expr}… 分配⼀段双字内存单元，并⽤expr初始化双字内存单元.octa .octa expr{,expr}… 分配⼀段四字内存单元，并⽤expr初始化四字内存单元.float .float expr{,expr}… 分配⼀段字内存单元，并⽤32位IEEE单精度浮点数expr初始化内存单元.single .single expr{,expr}… 同.float.double .double expr{,expr}… 分配⼀段双字内存单元，并⽤64位IEEE双精度浮点数expr初始化内存单元.fill .fill repeat{,size}{,value} ⽤size个字节value填充repeat次（size默认为1，value默认为0）.zero .zreo size ⽤0填充size个字节的内存单元.space .space size{,value} ⽤value填充size个字节的内存单元（value默认为0）.skip .space size{,value} 同.space.ltorg .ltorg 声明⼀个数据缓冲池（literal pool）3.汇编与反汇编代码控制伪操作.arm .arm 定义⼀下代码使⽤ARM指令集编译.code 32 .code 32 作⽤同.arm.thumb .thumb 定义⼀下代码使⽤Thumb指令集编译.code 16 .code 16 作⽤同.thumb.section .section expr 定义域中包含的段。

第四章伪指令汇编语言源程序由一系列语句构成，这些语句既可以是指令，也可以是伪指令。

指令是由CPU负责执行的，每一条指令都和一条机器语言相对应。

而伪指令是由汇编程序负责执行，完成一些内存单元分配、段之间的连接关系等操作，所以伪指令并不会生成机器指令，也就不会被CPU执行。

在本章中，重点讲解一些常用的伪指令及其功能。

4.1伪指令的分类及伪指令语句格式伪指令又称为伪操作，它虽然不会被CPU执行，但却可以指示汇编程序按照用户的意图，完成数据的定义、存储器的分配、指示程序结束等功能。

所以伪指令在汇编语言程序设计过程中具有重要的意义，希望读者在学习过程中应该加以高度重视。

4.1.1 伪指令的分类8088/8086的伪指令大致可分为以下八类：·数据定义伪指令；·符号定义伪指令；·段定义伪指令；·过程定义伪指令；·结束伪指令；·条件汇编伪指令；·结构、记录定义伪指令；·其他伪指令。

其中，条件汇编伪指令与结构、记录定义伪指令将在第八章予以介绍。

4.1.2 伪指令语句格式伪指令语句格式一般由四部分组成。

语句格式： [变量] 伪指令助记符参数1，参数2····参数n[；注释]说明：伪指令助记符规定了伪指令的功能。

一般伪指令都有参数，用于说明伪指令的操作对象，参数的类型和个数随着伪指令的不同而不同。

有时参数是常数或数值表达式，有时参数是一般的符号，有时是具有特殊意义的符号。

伪指令语句中的变量可有可无，如果伪指令语句中出现变量，则汇编程序使其记以第一个字节的偏移地址。

注释部分也是可有可无的，用于说明该伪指令的功能。

例如 VAR1 DW 1234H，5678H ；定义VAR1为字变量该语句中的VAR1为变量；DW为伪指令助记符；1234H与5678H为参数；分号后面给出的文字为注释。

4.2汇编语言中的数据项数据项是指令或伪指令语句操作对象的基本组成部分。

第4章伪指令与源程序格式汇编语言程序的语句有三种，即指令、伪指令，还可以有宏指令。

关于宏指令将在第7章介绍，本章介绍部分常用的伪指令(又称伪操作)。

这些伪指令在程序中是必不可少的，主要用来定义数据变量和程序结构。

本章还介绍指令中的操作数和运算符，通过本章的学习，可以学会使用简便而有效率的指令格式，正确定义数据变量，熟知源程序的格式，编写完整的汇编语言程序。

4.1 伪指令伪指令和指令不同的是，指令是在程序运行期间由计算机的CPU来执行的，而伪指令是在汇编程序对源程序进行汇编期间由汇编程序处理的操作。

它们可以完成如定义数据、定义程序模式、分配存储区、指示程序结束、处理器选择等功能。

这里只介绍一些常用的伪指令。

有些和宏汇编有关的伪指令在介绍宏汇编时再作说明。

4.1.1 处理机选择伪指令由于80x86的所有处理器都支持8086指令系统，但每一种高档的机型又都增加了一些新的指令。

为了能使用这些新增指令，在编写程序时要用处理机选择伪指令对所用的处理机作出选择，也就是说，要告诉汇编程序应该选择哪一种指令系统。

处理机选择伪指令有以下几种：.8086 选择8086指令系统.286 选择8O286指令系统.286P 选择保护方式下的80286指令系统.386 选择80386指令系统.386P 选择保护方式下的8O386指令系统.486 选择80486指令系统.486P 选择保护方式下的8O486指令系统.586 选择Pentium指令系统.586P 选择保护方式下的Pentium指令系统指令中的点‘.’是需要的。

这类伪指令一般放在整个程序的最前面。

如不给出，则汇编程序认为其默认选择是8086指令系统。

4.1.2 段定义伪指令我们结合第2章已介绍的程序实例2来看段定义，注意有分号的注释行，程序如下：例4.1data segment ；定义数据段datastring db ‘hello,world!$’data endscode segment ；定义代码段codeassume cs:code,ds:data ；指定段寄存器和段的关系start：mov ax,data ；对ds赋data段基地址mov ds,axmov dx,offset stringmov ah,9int 21hmov ah,4chint 21hcode endsend start ；汇编结束, 程序起始点start:1．段定义伪指令汇编程序在把源程序转换为目标程序时，必须确定标号和变量(代码段和数据段的符号地址)的偏移地址，连接程序对针目标程序把不同的段和模块连接在一起，确定各个段的段地址。

汇编语言伪指令在编写汇编语言程序时，会用到另一类指令，这类指令仅供汇编程序将源程序翻译成目标程序时使用，本身并不形成机器码，这类指令称为伪指令。

由此可知，指令有二类：（1）汇编指令：是编译后产生气器码的指令。

（2）伪指令：仅供汇编程序使用，编译后不产生气器码的指令。

下面简洁介绍5条伪指令。

1. 汇编起点指令ORG（Origin）指令格式：ORG nn作用：将ORG nn 后的程序机器码或数据存放以nn为首地址的存储单元中。

如在下面的例4-1中，伪指令ORG 2000H 将目标程序从地址2000H处开头存放。

2. 定义字节指令DB （Define Byte）指令格式：[LABEL] DB N1，N2，…，Nm作用：将DB后的8位字节数据N1，N2，…，Nm依次存入以标号LABEL为首地址的存储单元中。

若无标号，则N1，N2，…Nm依次存放在DB上一条指令之后的存储单元中。

如在例4-1中伪指令DB 将字节数据55，38依次存放到以标号LABEL3为首地址的存储单元2100H～2101H中。

3. 定义字指令DW （Define Word）指令格式：[LABEL] DW NN1，NN2，…，NNm作用：将DW后的16位字数据NN1，NN2，…，NNm依次存放到以标号LABEL为首地址的存储单元中，若无标号，则NN1，NN2，…，NNm依次存放在DW上一条指令之后的存储单元中。

在例4-1中，伪指令DW 同样可将字数据5538存放到以标号LABEL3为地址的存储单元2100H～2101H中。

4. 等值指令EQU （Equate）指令格式：LABEL EQU nn作用：将16位地址nn赋给标号LABEL，在例4-1中，伪指令LABEL0 EQU 2100H将地址2100H赋给标号LABEL0。

5. 结束汇编指令END作用：汇编程序编译源程序时，遇到伪指令END，不管END下面是否还有其它指令都将停止编译。

例1 将地址为2100H存储单元中内容55与地址为2101H存储单元内容38进行十进制数相加，运算结果93存放在地址为2102H的存储单元中。
