快速开关及成套装置在电力系统中的应用

成套电器知识介绍理论和实践相结合地学习是我们获取知识的最好方法！成套电器知识入门重变电器成套电气部2022年8月目录电力系统简介成套电器的种类及应用开关电器的作用开关电器的类型开关电器的主要性能参数电气图和常用开关电器及电气符号一次系统和二次回路一次回路单元功能分类及应用成套电气柜体基本知识电力系统简介电能来源火力发电厂水力发电厂核能发电厂风力发电厂潮汐发电厂太阳能发电厂磁流体发电厂电力系统简介电力系统――由各种电压的电力线路将一些发电厂发电机、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。

电力系统示意图电力网(简称电网)― ―电力系统中各级电压的电力线路及其联系的变电所电力系统简介发电机变压器架空线路HV/MV 变电所MV/MV配电所电动机MV/LV变电所工业电力系统简介电力网(简称电网)的电压等级电网习惯用电压等级来区分，如说10kV电网或10kV系统。

根据国标GB__-__的规定，我国电网的额定电压(系统标称电压，nominal voltage)目前我国常用的电压等级：0.22/0.38kV、0.38/0.66kV、1kV、3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV等。

通常将35kV及35kV以上的电压线路称为送电线路。

10kV及其以下的电压线路称为配电线路。

将交流50Hz额定电压1200V以上电压或直流额定电压1500V以上称为“高压”,将交流50Hz额定电压1200V及以下电压或直流额定电压1500V及以下称为“低压”,还有的划分为低压、中压、高压、超高压和特高压，规定1000V及以下为低压，1000V以上至10kV或35kV为中压；35kV 或以上至110kV或220kV为高压；220kV或及以上为超高压；800kV及以上为特高压。

不过这种电压划分，尚无统一标准，因此划分的界限并不十分明确。

我国规定安全电压为36V、24V、12V三种。

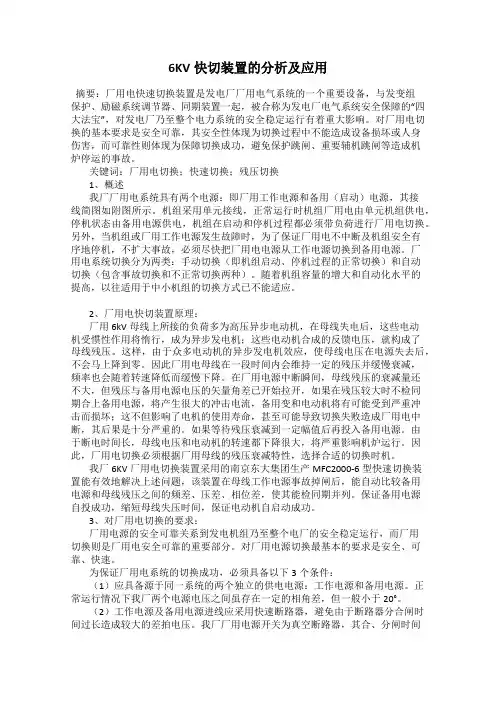

6KV快切装置的分析及应用摘要：厂用电快速切换装置是发电厂厂用电气系统的一个重要设备，与发变组保护、励磁系统调节器、同期装置一起，被合称为发电厂电气系统安全保障的“四大法宝”，对发电厂乃至整个电力系统的安全稳定运行有着重大影响。

对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏或人身伤害，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。

关键词：厂用电切换；快速切换；残压切换1、概述我厂厂用电系统具有两个电源：即厂用工作电源和备用（启动）电源，其接线简图如附图所示。

机组采用单元接线，正常运行时机组厂用电由单元机组供电，停机状态由备用电源供电，机组在启动和停机过程都必须带负荷进行厂用电切换。

另外，当机组或厂用工作电源发生故障时，为了保证厂用电不中断及机组安全有序地停机，不扩大事故，必须尽快把厂用电电源从工作电源切换到备用电源。

厂用电系统切换分为两类：手动切换（即机组启动、停机过程的正常切换）和自动切换（包含事故切换和不正常切换两种）。

随着机组容量的增大和自动化水平的提高，以往适用于中小机组的切换方式已不能适应。

2、厂用电快切装置原理：厂用6kV母线上所接的负荷多为高压异步电动机，在母线失电后，这些电动机受惯性作用将惰行，成为异步发电机；这些电动机合成的反馈电压，就构成了母线残压。

这样，由于众多电动机的异步发电机效应，使母线电压在电源失去后，不会马上降到零。

因此厂用电母线在一段时间内会维持一定的残压并缓慢衰减，频率也会随着转速降低而缓慢下降。

在厂用电源中断瞬间，母线残压的衰减量还不大，但残压与备用电源电压的矢量角差已开始拉开，如果在残压较大时不检同期合上备用电源，将产生很大的冲击电流，备用变和电动机将有可能受到严重冲击而损坏；这不但影响了电机的使用寿命，甚至可能导致切换失败造成厂用电中断，其后果是十分严重的。

如果等待残压衰减到一定幅值后再投入备用电源。

一二次融合成套柱上开关设备的技术特点与应用一、引言一二次融合成套柱上开关设备是电力系统中常见的配电设备，它具有结构简单、操作便捷、可靠性高等优点。

随着科技的发展，对一二次融合成套柱上开关设备的要求也日益提高，为了更好地满足电力系统的需求，不断提升设备的技术水平，使之更加适应各种复杂的工作环境和使用条件。

本文将介绍一二次融合成套柱上开关设备的技术特点及其在电力系统中的应用。

二、一二次融合成套柱上开关设备的技术特点1. 结构简单：一二次融合成套柱上开关设备的结构通常由上柜、下柜、柜体、开关柱、接地开关等组成，结构简单，安装方便，易于维护和管理。

2. 操作便捷：一二次融合成套柱上开关设备配有相应的操作机构，操作简便，用户可以通过操作机构轻松地实现开关的合闸和分闸。

3. 可靠性高：一二次融合成套柱上开关设备采用优质的电器元件和材料制造，具有高耐久性和稳定性，故障率低，使用寿命长，可靠性高。

4. 绝缘性能良好：一二次融合成套柱上开关设备的绝缘性能良好，具有良好的绝缘防护能力，可有效保障设备的安全运行。

5. 安全性能强：一二次融合成套柱上开关设备的安全性能强，配备了过载保护、短路保护等安全装置，能够有效避免因电力异常而引发的事故。

6. 自动化程度高：一二次融合成套柱上开关设备具有较高的自动化程度，能够实现远程监控、远程操作等功能，提高了设备的智能化水平。

三、一二次融合成套柱上开关设备的应用1. 发电厂：一二次融合成套柱上开关设备是发电厂配电系统中的重要设备，可用于发电厂的发电、输电、变电等环节。

2. 工矿企业：一二次融合成套柱上开关设备可应用于工矿企业的生产线、设备配电等方面，满足其对电力设备可靠性和安全性的需求。

3. 住宅小区：一二次融合成套柱上开关设备可用于住宅小区的配电箱、楼宇配电等方面，提供安全稳定的电力支持。

5. 城市轨道交通：一二次融合成套柱上开关设备可用于城市轨道交通的配电系统，确保交通设施的正常运行。

高低压成套开关设备智能化控制系统的设计与应用摘要：本文将结合目前我电力系统当中高低压成套开关设备的设计及应用现状，对高低压成套开关设备智能化控制系统进行深入的研究，并简要介绍了10KV高压成套开关设备在线测温技术在智能化变电站中的应用及控制系统的设计。

关键词：高低压成套开关设备；智能化；控制系统；设计；应用高低压成套开关设备以及相关的的控制设备作为电力输电系统当中的重要组成部分，其在电力系统当中具有非常重要的地位。

高低压成套开关设备在系统的稳定运行当中能够发挥出积极的功能，比如对输配电系统的控制、保护、测量、信号传输以及数据转换等等。

并且，这些数据还具有量大、面广的优势，为输电系统调试与改造提供了真实、可靠的数据基础。

同时，由于高低压成套开关设备的技术水平能直接决定各项设备的性能指标的高低，也就能在很大程度上直接影响到电力系统供电性能的高低和电力系统的供电效益。

随着我国智能化水平的不断提升，在电力系统运用的范围越来越广，在适用的同时也需要技术人员加强对高低压成套开关设备控制系统智能化设计的研究，以期提高我国电力系统的智能化控制水平，保证我国电力网的供电质量。

一、目前我国高低压成套开关设备的发展现状及趋势二十一世纪以后，我国的工业生产行业得到了迅猛的发展，离不开国内强大的电力设备及电力企业的支撑。

据有关数据显示，目前我国每年新增的发电机容量增长速度一直都保持在百分之八以上，预计到2020年，我国电力产业的装机容量将能达到800000000KW。

但是，由于我国人口基数较大、电力技术水平比较低等相关因素的综合影响，我国的电容量人均占有量仍比欧美国家存在一定的差距。

随着我国国民经济的不断增长，工业行业的稳定发展，使得我国电力行业迎来了发展的春天，国内的工业领域对高低压设备的需求也逐年递增。

随着经济全球化的紧密性越来越高，众多国外设备生产厂家纷纷加入到我国市场当中来，仅高低压成套开关设备的生产企业产值5000万元/年以上规模水平的，我国就已经超过了2000家。

高压成套配电装置的分类及其特点综述作者：何丹枚来源：《科技资讯》2016年第13期摘要：目前高压配电设备类型繁多，在配电领域中有较大的使用量和使用范围，并且随着我国经济的平稳增长，电力工业将保持较快发展的态势，对高压配电设备提出了更高的要求。

高压成套配电装置一直遵循着向智能化、能耗低、环保、新材料新介质的应用、人机交互方便、免维护等方向发展，保证了供电的可靠性和安全性。

本文介绍了高压成套配电装置的特点和分类，并对现在常用的几种高压开关柜的特点进行介绍，最后总结了现在配电装置中遇到的难题。

关键词：高压、成套配电装置、开关柜、分类中图分类号：TM64 文献标识码：A 文章编号：1672-3791（2016）05（a）-0000-00我国电力需求越来越旺盛，电力建设投资大幅增长，远距离、大容量输电的高压骨干网架稳步推进，成套配电装置等电力装备有良好的发展机遇。

成套配电装置又叫成套配电柜，是以开关为主的成套电器，故也俗称开关柜，主要用于配电系统中，作接受和分配电能之用。

对线路进行控制、测量、保护及调整。

根据电压等级高低，可分为高压开关柜和低压开关柜两大类。

可见，高压开关柜为成套配电装置的一种，指交流额定工作电压在3KV～35KV范围内的的装置。

为满足社会的日益发展对高压开关柜的需求，研发部门在基础理论、材料选择、生产技术和新技术的应用方面做了大量的工作，根据不同的使用环境和使用场合研制了不同类型的高压配电柜。

1成套配电装置的特点及分类高压配电装置是由制造厂预先按一、二次接线要求，将每一回路电路的电气设备（如断路器、隔离开关、电流互感器、电压互感器以及保护、测量的设备）装配在封装或半封装的金属柜内，构成单元柜。

根据电气主接线的要求，选择所需要的开关柜，用于发电厂、变电所或配电所内。

高压电套配电装置设计结构紧凑、以较小的空间容纳较多的功能单元。

而且结构通用性强，组装灵活，可根据接线要求，选择所需要的单元进行任意组合，以满足系统的需要。

一二次融合成套柱上开关设备的技术特点与应用
一二次融合成套柱上开关设备是一种新型的高压开关装置，其采用一二次融合技术，
具有以下几个技术特点：
1. 高可靠性
一二次融合成套柱上开关设备采用整体成套设计，保证所有元器件的相容性、匹配性
和稳定性，从而大大提高了其可靠性。

2. 高安全性
一二次融合技术可以避免开关因为电弧而产生的爆炸和火灾等安全隐患，同时，该技
术还可以有效地减小开关的体积和重量，降低了潜在风险。

3. 高适应性
一二次融合成套柱上开关设备可根据不同的电压等级和电流负荷要求，进行灵活的设
计和组装，以满足不同领域的应用需求。

一二次融合成套柱上开关设备具有较好的可维护性，通过有效的检修和维护，可以提
高设备的运行效率和延长使用寿命。

该装置的应用领域广泛，主要应用于电力系统、铁路、冶金、石油化工以及高新技术
产业等领域。

在电力系统中，该装置可以作为高压开关设备，用于保护和控制各种电力设备；在铁路领域中，该装置可以作为铁路信号电源开关设备，保证铁路信号系统的稳定运行；在冶金和石油化工领域中，该装置可以用于电解槽、轧机、加热炉等设备的控制和保护；在高新技术产业中，该装置可以作为高压开关设备，用于控制和保护微电子设备等。

总之，一二次融合成套柱上开关设备的高可靠性、高安全性、高适应性和高可维护性，使其在多个领域中得到了广泛应用，并具有广阔的市场前景。

高低压成套开关设备智能化控制系统的设计与运用分析摘要：伴随着经济水平的不断提高，进一步促进了科学技术的飞速发展，从而促进了高低压成套开关设备向智能化方向发展，智能化控制系统逐步应用在电气设备中，进一步提高电气设备的控制水平。

在经过大量研究发现，即使在高低压成套开关设备应用智能化控制系统，可以提高控制水平，但是还存在一些不足之处，严重影响了使用效果，因而就需要对原有的智能控制系统进行优化设计，从而来满足当选社会发展对电气设备在运行过程中提出的各项要求。

因此在本文中分析了当前高低压成套开关设备智能化的价值、发展趋势、目前使用现状，从而来制定出具体实际的高低压成套开关设备智能化的具体组成部分和模块，保证电气设备运行的效率。

关键词：高低压成套开关设备，智能化控制系统，设计与运用引言：随着我国经济水平的不断提高，促进了电力行业的迅猛发展，同时也对电力行业的需求量在逐渐增加，进而促使对电器开关的质量提出了更高的要求。

其中高低压成套开关设备向智能化方向发展是顺应时代发展的结果，可以保证开关柜运行安全稳定，促进电力行业的长远发展。

因此，就是学校对当前高低压成套开关设备智能控制系统进行专业设计，并在具体实际运行情况下调整高低压成套开关柜的结构和功能，从而来保证关设备使用效率，促进我国电力行业的升级转型。

1.高低压成套开关设备智能化的重要价值高低电压成套开关设备是指电气元件通过一定的连接方式而组装成的完整的开关装置，在电力系统中扮演着举足轻重的角色。

通过对高、低电压的开关进行有效的调节，使整个电源系统能够得到有效的控制，保证了供电的安全性。

因此，高压、低压配电箱自身的质量和质量将对电力系统的安全和运行性能产生重要的作用。

在高低压成套开关在实际运行操作时，若有高电压、低电压的切换发生故障，将对电力系统造成严重的冲击。

在高压、低压开关设备中使用智能控制系统时，通过对其进行实时监测，能够确保其操作的安全性，提前预见可能出现的故障，减少其风险系数。

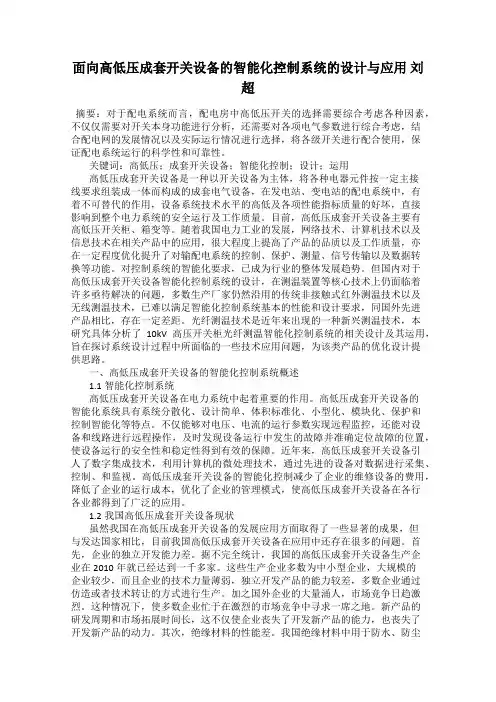

面向高低压成套开关设备的智能化控制系统的设计与应用刘超摘要：对于配电系统而言，配电房中高低压开关的选择需要综合考虑各种因素，不仅仅需要对开关本身功能进行分析，还需要对各项电气参数进行综合考虑，结合配电网的发展情况以及实际运行情况进行选择，将各级开关进行配合使用，保证配电系统运行的科学性和可靠性。

关键词：高低压；成套开关设备；智能化控制；设计；运用高低压成套开关设备是一种以开关设备为主体，将各种电器元件按一定主接线要求组装成一体而构成的成套电气设备，在发电站、变电站的配电系统中，有着不可替代的作用，设备系统技术水平的高低及各项性能指标质量的好坏，直接影响到整个电力系统的安全运行及工作质量。

目前，高低压成套开关设备主要有高低压开关柜、箱变等。

随着我国电力工业的发展，网络技术、计算机技术以及信息技术在相关产品中的应用，很大程度上提高了产品的品质以及工作质量，亦在一定程度优化提升了对输配电系统的控制、保护、测量、信号传输以及数据转换等功能。

对控制系统的智能化要求，已成为行业的整体发展趋势。

但国内对于高低压成套开关设备智能化控制系统的设计，在测温装置等核心技术上仍面临着许多亟待解决的问题，多数生产厂家仍然沿用的传统非接触式红外测温技术以及无线测温技术，已难以满足智能化控制系统基本的性能和设计要求，同国外先进产品相比，存在一定差距。

光纤测温技术是近年来出现的一种新兴测温技术，本研究具体分析了10kV高压开关柜光纤测温智能化控制系统的相关设计及其运用，旨在探讨系统设计过程中所面临的一些技术应用问题，为该类产品的优化设计提供思路。

一、高低压成套开关设备的智能化控制系统概述1.1智能化控制系统高低压成套开关设备在电力系统中起着重要的作用。

高低压成套开关设备的智能化系统具有系统分散化、设计简单、体积标准化、小型化、模块化、保护和控制智能化等特点。

不仅能够对电压、电流的运行参数实现远程监控，还能对设备和线路进行远程操作，及时发现设备运行中发生的故障并准确定位故障的位置，使设备运行的安全性和稳定性得到有效的保障。

低压电器低压成套开关设备概述低压电器低压成套开关设备是一种用于配电系统中的电气设备，广泛应用于低压配电系统中的变电站、工厂、住宅区、商业建筑等场所。

其主要功能是对电路进行控制和保护，确保电力系统的安全和正常运行。

组成低压电器低压成套开关设备通常由以下几部分组成： 1. 低压配电柜：用于安装和固定各种低压电器元件的电气设备，如断路器、接触器、保险丝等。

2. 电力仪表：用于监测和测量电力系统的参数，如电流、电压、功率因数等。

3. 控制装置：用于控制低压电器元件的开关动作，如按钮、开关、遥控装置等。

4. 电源配电装置：用于向低压电器提供电力供应，如开关电源、变压器等。

5. 连接线缆：用于连接各个低压电器元件，传递电力和信号。

功能低压电器低压成套开关设备具有以下主要功能： 1. 电气保护：通过断路器、保险等装置实现对电流过载、短路等故障的保护，避免电器设备的损坏和电路的安全隐患。

2. 过载保护：对于电路中过高的电流，低压成套开关设备会自动切断电路，防止电器设备过载。

3. 短路保护：对于电路中的短路故障，低压成套开关设备能快速切断电路，避免短路电流引起火灾等危险。

4. 电能计量：通过电力仪表对电能进行测量和监控，用于计量电能的使用情况和电费结算。

5. 远程控制：通过控制装置实现对低压电器元件的遥控操作，方便对电力系统进行远程控制和管理。

6. 隔离和切换：低压成套开关设备可以实现对电路的隔离和切换，方便对电气设备进行检修和维护。

应用领域低压电器低压成套开关设备广泛应用于以下领域： 1. 工厂和建筑配电系统：用于建筑物内部的电力配电和控制，确保电力系统的可靠供应和安全运行。

2. 变电站和电力系统：在变电站中，低压成套开关设备用于控制和保护电力的传输和分配。

3. 住宅区和商业建筑：用于住宅区和商业建筑的电力供应和控制，满足不同用电需求。

4. 新能源发电系统：在太阳能发电系统、风能发电系统等新能源发电系统中，低压成套开关设备用于控制并连接发电设备和电力系统。

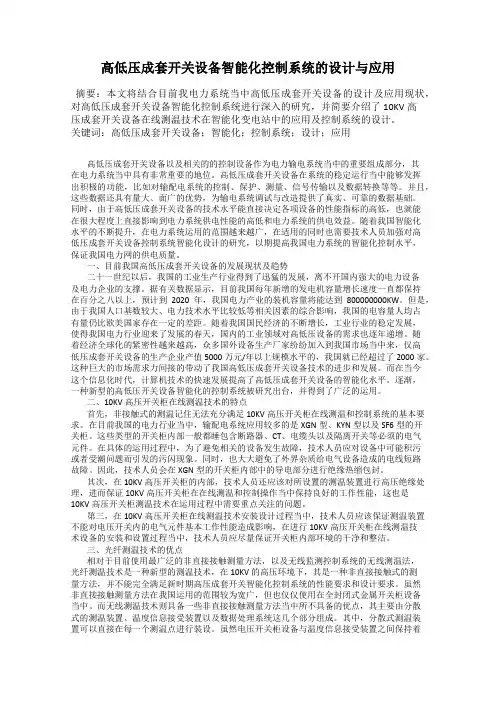

高低压成套开关设备智能化控制系统的设计及应用摘要：高低压开关设备是电厂、变电站等电力系统中的关键部件，也是现代大规模用电领域中最为普遍使用的基础电气设备。

高低压开关设备的质量与电网系统的安全息息相关。

随着计算机技术的发展，高低压成套开关的智能化程度也在不断提高，为加强安全用电提供了控制基础，本文依据高低压成套开关设备的发展现状，提出其智能化控制系统的设计方案，阐述高低压成套开关设备智能化控制系统具体应用，以期望为我国电气设备的发展贡献绵薄之力。

关键词：高低压；成套开关；智能化；控制系统引言高低压成套开关设备与计算机系统的组合，在某种意义上，对电网的用电控制与保护，对电源信号的传输，都有很大的影响。

高低压成套装备向智能化方向发展，已是行业发展的主流趋势。

目前高低压成套开关的智能化程度越来越高，智能化控制体系也在逐步完善，但就使用现状来看，仍旧存在一些问题对智能化的操作和广泛应用带来了不利的影响。

所以，在已有高低压成套开关设备智能化开发的基础上，对其结构和性能进行优化设计，提高智能化水平。

以更好的满足实际需求，１我国高低压成套开关设备发展现状高压高低压成套开关设备在电力系统中的作用十分明显，对于配电网和输送电网的发展而言，高压高低压成套开关设备集控制、保护、测量、信号传输、等多种功能于一体，可以在结合多种电气设备接触上，维持电力信通的稳定运行，提升电力生产和输送的效率。

高低压成套开关设备的相关运行指标可以直接反馈电力系统运行是否良好，因此必须对高低压成套开关设备进行定期检测，确保其内部结构完整，性能优良，从而提高电力系统的稳定性。

目前随着信息化和互联网技术取得巨大突破，高低压成套开关设备也由此进入智能化发展阶段，越来越多的新技术应用到高低压成套开关设备的开发之中，大大提高了其智能化水平，使得我国高低压成套开关设备的智能化建设已初具规模。

可以预见，未来全电力系统以及与电力系统有关的产业都将推动智能化控制体系的研究与应用，这是发展的必然趋势。

低压成套开关设备的设计与可靠性分析摘要：随着电力工业的发展，低压成套开关设备在电力系统中的地位日益重要。

本论文研究了低压成套开关设备的设计与可靠性分析。

通过对设计原理和关键技术的分析，提出了提高可靠性和安全性的方法。

同时，通过案例验证了设计方法和可靠性分析模型的有效性。

这对于电力系统的稳定运行具有重要意义。

关键词：低压成套开关设备；设计；可靠性；电力系统；安全性引言随着电力工业的快速发展，低压成套开关设备作为电力系统的重要组成部分，承担着安全稳定运行的重要任务。

然而，在长期的运行过程中，低压成套开关设备可能会面临各种故障和安全问题，严重影响电力系统的稳定性和可靠性。

因此，对低压成套开关设备的设计和可靠性分析成为迫切需要解决的问题。

1.低压成套开关设备概述1.1定义和分类低压成套开关设备是一种用于控制和保护低压电力系统的设备，包括断路器、接触器、过载保护器、隔离开关等组件。

根据不同的应用场景和功能需求，低压成套开关设备可分为配电装置、动力控制装置、终端控制装置等几类。

配电装置用于供电系统的电能分配和控制，动力控制装置用于对电动机进行启停和保护控制，而终端控制装置则主要用于对末端设备的电力控制和保护。

1.2技术要求低压成套开关设备的技术要求主要包括以下方面：一是可靠性和稳定性要求，确保设备在长期运行过程中能够正常工作，减少故障风险；二是安全性要求，包括电气安全和人身安全，采取必要的措施保护人员和设备免受电击和火灾等危险；三是灵活性和互操作性要求，能够适应不同的应用场景和与其他设备的联动；四是经济性要求，包括设备价格、可维护性和能源效率等方面的考虑，降低成本并提高能源利用效率。

2.设计原理与结构2.1设计原则低压成套开关设备的设计原则包括以下几个方面：一是功能合理性，即根据具体应用需求和工作场景设计相应的功能模块和控制逻辑；二是结构稳定性，确保设备具有足够的机械强度和稳定性，能够承受额定的电流和负载；三是操作便利性，考虑用户的使用习惯和方便性，设计简单明了的界面和操作方式；四是安全可靠性，采用符合标准和规范的设计，确保设备在正常工作和异常情况下能够安全可靠地运行；五是环保节能性，选择高效节能的元件和材料，并减少对环境的负面影响。

低压成套开关设备引言低压成套开关设备是一种用于低压电力系统的开关设备，通常用于电力配电、控制和保护。

它由多个电器和机械部件组成，用于实现低压电气系统的自动化和安全运行。

本文将介绍低压成套开关设备的基本概念、组成部分、工作原理以及应用领域。

概述低压成套开关设备通常由开关柜、接触器、熔断器、保护装置等组成，它们协同工作以实现电力系统的控制和保护功能。

低压成套开关设备广泛应用于工业、商业和住宅建筑等领域，用于配电、机械设备控制、照明、空调等电气系统的运行和管理。

组成部分1.开关柜开关柜是低压成套开关设备的主要组成部分，它通常由金属外壳、组件架和控制元件组成。

开关柜用于容纳其他组件，同时起到保护和绝缘的作用。

开关柜可以根据需要配置不同种类的开关、熔断器和保护装置。

2.接触器接触器是一种电器开关装置，用于控制电路的通断。

它由电磁线圈和一对可移动和固定接点组成。

接触器广泛应用于电力系统中的起动、停止和控制操作。

它可以通过与控制装置（如按钮、传感器等）配合实现自动化控制。

3.熔断器熔断器用于保护电路中的设备和电气系统。

当电流超过设定值时，熔断器会自动切断电路，以防止设备的过载和短路。

熔断器通常由感应线圈和熔断器芯组成，根据需要可以配置不同额定电流和断电容量的熔断器。

4.保护装置保护装置用于检测、监视和保护电气系统。

它可以监测电流、电压、温度等参数，并在发生异常情况时触发保护动作。

保护装置可以防止电气设备受到损坏，同时保障电气系统的安全运行。

工作原理低压成套开关设备通过组合不同的组件，实现对电力系统的控制和保护。

当操作人员需要控制电路通断时，可以通过操作开关柜上的按钮或使用远程控制装置来控制接触器的通断。

接触器的动作会触发电气系统相应的动作，如启动或停止电动机、切换电源等。

同时，熔断器起到保护电路的作用。

当电流超过设定值时，熔断器会自动断开电路，防止电路中的设备受到过载和短路的损坏。

保护装置则监测电流、电压和温度等参数，一旦发生异常情况，会触发保护动作，保护设备的安全运行。

一二次融合成套柱上开关设备的技术特点与应用作者：漆志平来源：《山东工业技术》2019年第17期摘要：配电自动化作为电力系统中的末端环节，其可靠性直接关系到终端用户的用电质量。

近些年，随着我国电力设备不断的升级改造，配电自动化技术的快速更新，智能化产品也逐渐得到普及，但同时也暴露出各种各样的问题。

介绍了我国10kV线路配网自动化应用现状，阐述了一二次融合成套设备的发展背景和建设目标，对一二次融合成套柱上开关的系列关键技术问题进行了详细分析，同时说明了一二次融合成套柱上开关设备的应用趋势，肯定了其作用成效，并给出了发展方向。

关键词：一二次融合;柱上开关;电流;零序电压;馈线终端DOI：10.16640/ki.37-1222/t.2019.17.1520 引言近些年，國内各电网公司纷纷在多个城市开展了配网自动化建设，如国家电网、南方电网、地方电力、油田、兵团等等，并且出现了繁荣式的发展。

控制设备由早期的就地式故障处理，发展到现在的基于网络式的远方故障隔离。

在运行监控、故障处理、信息交互、通讯网络等方面取得了很大的发展，为配电系统调度和运维提供了极大的帮助。

我国配电线路在倒闸操作时间、非故障区恢复供电时间以及故障处理时间得到了极大的缩短，保障了供电要求。

但随着大规模的配电自动化终端的使用，对我国电网的调度和运维管理提出了很高的挑战。

为此，一次设备和二次设备如何有效的管理和运用成为今后配电网发展的一个重要趋势。

1 一二次融合发展背景以西门子、ABB、施耐德、日本东芝等为代表的电气巨头公司，早在二三十年前就将一二次设备进行融合，并应用于不同的配电开关。

例如，施耐德利用最新的传感器和物联网技术，对配电设备进行全新设计，开发出了新一代的智能配电开关。

其它国外的一些电气设备制造厂商有的沿用传统的一二次设备分别设计和制造的方式，在后期需要升级的时候，将传统的互感器、测控装置集成到柱上开关箱体内，实现一二次设备的简单物理上的融合。

一二次融合成套柱上开关设备的技术特点与应用二、一二次融合成套柱上开关设备的技术特点1. 高可靠性一二次融合成套柱上开关设备采用模块化设计和智能化控制技术，具有高可靠性和强大的抗干扰能力。

其主要由柱上开关设备、电力计量装置、智能终端等组成，整套系统通过通信技术相互联通，实现了设备之间的传感器数据和控制指令的实时共享和互联互通，从而保证了整个系统的高可靠性。

2. 高智能化一二次融合成套柱上开关设备在设计和制造过程中充分考虑了智能化控制技术的应用，能够实现设备状态实时监测、远程遥控、自动化运行等功能。

该设备还具备智能分析和故障诊断功能，能够自动分析检测出设备运行中可能存在的故障，并在第一时间对故障进行处理，提高了设备的智能化水平。

3. 灵活性强一二次融合成套柱上开关设备具有良好的接口性能和可扩展性，可灵活配置和扩展各种控制和保护功能，满足不同用户的个性化需求。

该设备还支持通信接口协议的标准化和模块化设计，使得设备的互联互通更加方便快捷。

4. 省时省力一二次融合成套柱上开关设备在安装和维护过程中具有很大的优势，采用了模块化设计和快速连接技术，能够极大地节约人力和时间成本。

该设备还能够远程监控和维护，可提高设备的使用效率，降低了设备的维护成本。

5. 环保节能一二次融合成套柱上开关设备在设计和制造过程中采用了环保材料和节能技术，具有较高的环保性能和能源利用效率。

该设备还支持对电力系统的能效分析和优化调整，能够最大程度地提高电能利用率，降低了能源消耗和对环境的影响。

三、一二次融合成套柱上开关设备的应用1. 电力系统一二次融合成套柱上开关设备在电力系统中应用广泛，可以用于配电系统、变电站、工业企业的配电设备等领域。

其高可靠性、高智能化、灵活性强的特点，能够有效提高电力系统的安全性和稳定性，保证电力系统的正常运行。

2. 建筑领域一二次融合成套柱上开关设备还可以用于建筑领域的配电系统，如大型商业综合体、写字楼、工业厂房等场所的配电设备。

《10kV及以下电压等级成套开关设备装设快速插拔接头技术导则》编制说明（征求意见稿）一、工作简况1 主要工作过程起草（草案、调研）阶段：1.12021年6月29日由东莞市纳百川电子科技有限公司发起中国电工技术学会《10kV及以下电压等级成套开关设备装设快速插拔接头技术导则》标准制（修）订立项申请，主编人为东莞市纳百川电子科技有限公司刘重义。

1.22021年8月获批同意立项申请，成立标准项目起草组。

1.32021年9月16日向其他参加单位，包括广东金晖隆开关有限公司、广东电网有限责任公司及国家电网有限公司等部分省市电力公司发出标准项目任务书，正式进入标准起草阶段。

1.42021年10月中旬完成《10kV及以下电压等级成套开关设备装设快速插拔接头技术导则》初审稿。

1.52021年10月21日于河南郑州召开《10kV及以下电压等级成套开关设备装设快速插拔接头技术导则》编制启动会，与会人员包括国网、南网技术专家和大学教授，会上专家们对初审稿进行第一次评审,完善规范目次结构及编写重点。

1.62021年11月至12月期间，根据专家评审意见进行内容和格式上的修订工作，形成再审稿，并完成征求意见环节。

1.72022年1月18日下午采用线上线下同步进行的方式召开《10kV 及以下电压等级成套开关设备装设快速插拔接头技术导则》编写讨论会，与会专家对再审稿进行第二次评审，对标准进行进一步的修订和完善。

1.82022年1月18日第二次编写讨论会上，各位专家老师提出了很多意见和建议，会后整理共有16条，详见团体标准征求意见汇总表。

1.9会后先后收集到六家单位发来的《中国电工技术学会标准征求意见表》，共提出58条意见或建议，详见团体标准征求意见汇总表。

1.102022年2月至3月期间，根据专家评审意见进行内容和格式上较大的调整与修订工作，形成修订稿，并进行小范围征求意见。

征求意见阶段：1.112022年4月份，编写工作组根据相关专家的意见或建议，对标准征求意见稿进行进一步的修订和完善。

简析电气成套设备开关柜二次线智能化解决方案作者：涂宗丽来源：《山东工业技术》2018年第14期摘要：当前，在我国的电力结构设计中，采用低压开关柜设计方式，不仅可以改善线路结构布局，还能在一定程度上提高电路设计的美观性。

随着自动化技术水平的不断提高，智能化技术在电气成套设备生产中具有一定应用。

基于此，本文通过对传统电气成套设备开关柜二次线制作工艺的分析，重点阐述电气成套设备开关柜二次线智能化解决方案。

关键词：电气成套设备；开关柜二次线；智能化；解决方案DOI：10.16640/ki.37-1222/t.2018.14.174当前，中低压开关柜二次线的整理效果，是技术人员技术水平的一种体现。

良好的二次线制作工艺在很大程度上可以保证设备的正常运行，从而减少工作人员的作业量，以及相关设备的维修费用。

但近年来由于二次线制作方式以及工艺水平的影响导致无法满足市场需求。

因此采用智能化技术改善当前情况对于促进电力行业健康发展具有重要意义。

1 电气成套设备开关二次线的传统制作工艺近年来，我国对电网建设投入不断加大，智能化水平不断提高。

其中采用电气成套设备对于整个电力行业的发展具有非常重要的意义。

而电气成套设备的生产对整个电力行业的投资情况有严重的依赖性，随着国家政策的开放，我国在制造高端装备方面已经取得较高的进展。

但传统的电气成套设备制作工艺对我国电力行业同样有深远影响。

其中，传统工艺中二次线生产的步骤主要体现在以下几个方面：第一，专业的二次线配线员工会先获取图纸，经过相关人员的审核后，完成手工输入。

第二，通过打印机对线号管进行打印。

第三，通过专业设备对电线进行切剥加工。

第四，将打印完成的线管安装在导线上。

第五，相关人员通过剥线钳完成导线末端的处理。

第六，手动完成冷压端子与二次导线的链接。

第七，使用压线钳对冷压端子进行铆压处理。

以上七个步骤是传统二次线加工作业的主要流程，每个程序都对人工有较大的依赖性，因此人员技术水平对二次线的制作质量具有非常大的影响。

电气成套设备1. 引言电气成套设备是指由多种电气设备、元器件、电气附件等组合而成的一套完整的电气系统。

其功能是提供电能、控制电路和保护电气设备，广泛应用于工业、建筑、交通、农业和生活领域。

本文将对电气成套设备的组成、功能和应用进行介绍。

2. 组成电气成套设备由多个组件组成，主要包括：•电源系统：负责提供电能，包括发电机、变压器、开关柜等。

•控制系统：用于控制电气设备的开关、启动、调节等操作，包括控制器、断路器、接触器等。

•保护系统：用于保护电气设备和电路安全，包括过载保护器、短路保护器、漏电保护器等。

•辅助装置：提供辅助功能，包括电容器、电阻器、电热元件等。

3. 功能电气成套设备具有以下主要功能：3.1 供电功能电气成套设备作为电力系统的重要组成部分，主要提供电能供应。

电源系统包括发电机和变压器，可以将来自电网的高压电能转换为适合使用的低压电能，并通过开关柜将电能供应给各个电气设备。

3.2 控制功能电气成套设备中的控制系统用于控制电气设备的运行状态。

通过控制器、断路器和接触器等设备，可以实现对电气设备的开关、启动、停止、调节等操作。

控制系统的设计和控制策略的选择对于保证电气设备的安全运行和提高生产效率至关重要。

3.3 保护功能保护系统是电气成套设备的重要组成部分，主要用于保护电气设备和电路的安全。

过载保护器、短路保护器和漏电保护器等设备可以监测电气设备和电路中的异常情况，并及时切断电源，以避免损坏设备或发生火灾等危险。

3.4 辅助功能电气成套设备中的辅助装置可以提供一些辅助功能，如电容器可以实现功率因数的校正，电阻器可以进行电气网络的负载平衡，电热元件可以提供加热功能等。

这些辅助装置可以根据实际需要进行选配和使用，以满足特定的电气需求。

4. 应用领域电气成套设备广泛应用于各个领域，主要应用包括：4.1 工业领域在工业生产中，电气成套设备是实现自动化控制的基础。

例如，在制造业中，电气成套设备可以用于控制机械设备的运行，监测生产过程中的参数，保证生产线的连续和稳定运行。
