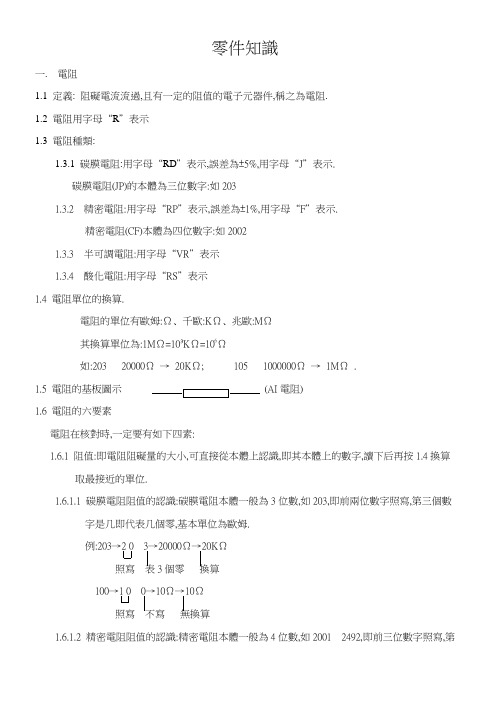

零件知識一. 電阻1.1 定義: 阻礙電流流過,且有一定的阻值的電子元器件,稱之為電阻.1.2 電阻用字母“R”表示1.3 電阻種類:1.3.1 碳膜電阻:用字母“RD”表示,誤差為±5%,用字母“J”表示.碳膜電阻(JP)的本體為三位數字:如2031.3.2 精密電阻:用字母“RP”表示,誤差為±1%,用字母“F”表示.精密電阻(CF)本體為四位數字:如20021.3.3 半可調電阻:用字母“VR”表示1.3.4 酸化電阻:用字母“RS”表示1.4 電阻單位的換算.電阻的單位有歐姆:Ω﹑千歐:KΩ﹑兆歐:MΩ其換算單位為:1MΩ=10³KΩ=106Ω如:203 20000Ω→20KΩ; 105 1000000Ω→1MΩ.1.5 電阻的基板圖示(AI電阻)1.6 電阻的六要素電阻在核對時,一定要有如下四素:1.6.1 阻值:即電阻阻礙量的大小,可直接從本體上認識,即其本體上的數字,讀下后再按1.4換算取最接近的單位.1.6.1.1 碳膜電阻阻值的認識:碳膜電阻本體一般為3位數,如203,即前兩位數字照寫,第三個數字是几即代表几個零,基本單位為歐姆.例:203→2 0 3→20000Ω→20KΩ照寫表3個零換算100→1 0 0→10Ω→10Ω照寫不寫無換算1.6.1.2 精密電阻阻值的認識:精密電阻本體一般為4位數,如2001 2492,即前三位數字照寫,第四個數字是几即代表几個零,基本單位也為歐姆.例:2001→200 1→2000Ω→2KΩ照寫表一個零2492→249 2→24900Ω→24.9KΩ照寫表二個零換算1.6.1.3 其它阻值的認識:有的電阻因體積太小或其它原因無法將規格印在零件本體,即需萬用表測量並核對原料盤規格方可.1.6.1.4 電阻阻值單位的選擇電阻國際單位為歐姆(Ω),常用單位為千歐(KΩ),如何用一個正確的單位來表明阻值呢?一般的,以歐姆為單位的電阻,其數字顯示不大于1000,如:不能講203為兩萬歐姆;以KΩ為單位的阻值其數字范圍為1∠@∠1000 如:不能講101為零點一千歐或105為一仟千歐.以KΩ為單位的電阻其數字不得小于1.1.6.2 誤差電阻在制造過程中其阻值不可能一模一樣,我們將電阻的實測值與定值之間的差異稱之為誤差,通常電阻誤差有F及J兩種. F=±1% J=±5% 我們一般稱±1%(F)誤差之電阻為精密電阻,±5%(J)誤差之電阻為碳膜電阻.1.6.2.1 誤差上限:其計處算分式為:定值+定值×(+誤差值)例: 203的誤差上限為: 203→20K→20K+20K*(+5%)=21K1.6.2.2 誤差下限:其計算公式為:定值+定值×(-誤差值)例:203的誤差下限為:203→20K→20K+20K×(-5%)=19K即為本體標示為203之電阻其測量值容許范圍為19K-21K之間.1.6.3 尺寸電阻的尺寸大小在SMT的置件過程中影響極大,一般地電阻大小分公制及英制兩種講法,其本質大小一樣.例:公制:1005表示電阻的長為1.0mm,寬為0.5mm,同理1608 2012等都如此.英制:0402表示電阻的長為0.04in,寬為0.02in,同理0603 0805等都如此.公英制的互換關系為:1in=25.4mm1.6.4 功率電阻阻礙電流要做功,其功率的大小直接關系產品的信耐度,一般地,電阻的功率與其制选材質﹑工藝及體積的關系,體積越大之電阻其功率越大,阻值越大.如:0805的電阻較0603而言更能增大阻值及功率,一般習慣稱0603為1/16W電阻,0805為1/8W電阻,1206為1/4W電阻,但此稱呼不絕對,如:0805的電阻亦有可能做1/4W功,且功率只可稱電阻而不可稱呼電容,如:1206大小的電容稱之為1/4W的電容即是錯誤的.二. 電容(CAPACITY)2.1 定義:在電子產品中起著濾波,消除雜質作用的元器件.2.2 電容用字母“C”表示.2.3 電容單位:通常有“F”法拉﹑“UF”微法﹑“NF”納法﹑“FP”皮法其換算單位為:1F=106UF=109NF=1012F1UF=10-6F=106PF 1PF=10-6UF=10-12F2.4 電容種類2.4.1 陶瓷電容:用字母“CC”表示,無極性.2.4.2 膽質電容:用字母“TC”表示,有方向,有極性.2.4.3 電解電容:用字母“EC”表示,有方向,有極性.2.4.4 塑膠電容:用字母“BC”表示,無極性.2.4.5 半可調電容:用字母“VC”表示,無極性.(Trimmer Cap)2.4.6 麥拉電容:用字母“MC”表示,無極性.2.5 電容的誤差:C:±0.25PF D:±0.5PFH:±3% J:±5%K:±10% X:±15%Z:-20%±80% M:±20%P:±100%-0%通有所用之誤差為:J:±5%, K: ±10%, M:±20%, Z:±80%-20%2.6 電容的耐壓:16V 25V 50V 100V 200V 500V 1000V2.7 材質分為:(亦稱耐溫)X7R Y5V Z5U NPO N330(特殊材質)其中X7R材質最好.其耐溫系數為:Y5V:-25℃+85℃X7R:-55℃+125℃Z5U:+10℃+85℃NPO:0℃±60℃如:104Z/25V NPO 0.01UF/25V NPO104表示:容值;Z表示:誤差;25V表示:耐壓;NPO表示:材質2.8 基板圖示“C”2.9 電容的六要素電容在材料核對時一定注意以下六要素:2.9.1 容值:可測量或從料盤上認知,其計算方法如:1.6.1.1碳膜電阻之計算,但其換算進位不一樣,見2.3.2.9.2 誤差:同電阻的計算誤差上﹑下限.2.9.3 耐壓:電流通過時所承受的壓降值,直接從料盤得知.2.9.4 耐溫:電容所能耐受的溫度范圍而其本身特性不受破壞.2.9.5 大小:如電阻的公﹑英制稱呼,但不能按其大小稱呼“xxw”.2.9.6 極性:電容在電路上的使用其極性很重要,主要識別如:2.4的不同種類電容極性標示不一樣,CC﹑BC﹑VC﹑MC,一般使用時均無極性.EC在本體特殊端為負極,而TC的本體特殊端為正極.三.二極體(DIODE)3.1 定義:起整流穩壓﹑截波或溫度補償等作用的元件.3.2 二極體用字母“D”表示.3.3二極體基本圖為“D”3.4 注意事項:1有方向性,有極性,所有零件本體特殊端為負極.3.4.2 標示在本體上的印碼文字或色環不能錯.3.4.3 體積大小是否與BOM 相吻合.3.4.4 二極體規格可直接看本體標示或資料顯示不用計算.3.5 二極體的分類:整流二極體:DR;開關二極體:DS;積納二極體:DZ;快速恢復二極體:DF;發光二極體:DE;橋堆二極體:DB.四.電晶體(TRANSISTOR)4.1 電晶體用字母“Q ”表示.4.2 有方向,有極性.4.3 其基本圖示為4.4 注意事項 同二極體)五.IC(INTEGRATED CIRCUIT)5.1 IC 用字母“U ”表示,起集成電路的作用,又叫集成塊.5.2 IC 的種類SOIC:兩邊腳外彎; SOJIC:兩邊腳內彎. QFP:四邊腳外彎; PLCC:四邊腳內彎.SOIC SOJIC PLCC5.3 有方向.(一般以圓點方向為準),若一顆IC 有几個圓點,以特殊點為第一只腳.5.4 IC 的規格本體上有印碼數字.六.其它零件:觸動開關:“SW ”;振動器:“Y ”“X ”;線圈:“L ”;電解電容:“EC ”;變壓器:“T ”.。
SMT元件的認識:一. SMT元件的種類:1.電阻(RESISTER) 用字母R表示,基本單位:歐姆(OHM) 另外還有千歐和兆歐.1M=103K=106. 是一種最常用的CHIP零件,其外表特徵是兩端為艱色的焊接端,中間正面為黑色的涂層,在正面有數字,其電阻阻值的表示方法有兩種:1.1) 普通電阻(用三位數表示)ABC=AB*10C OHM1.2)精密電阻(用四位數表示)ABC*10D(0<D<7) OHMABCD=D-10(7<D<10) OHM2.電容( CAPACITOR ) 用字母C表示,基本單位是法拉(F),另外還有毫法﹑微法﹑納法和皮法.它們的換算關係是1F( 法拉)=103mF( 毫法)=106μF( 微法)=109nF( 納法)=1012pF( 皮法). 它也是種SMT最常用的Chip零件,其外表特徵是灰白色或是棕色,在其表面沒有任何標記,所以通過電容實體是無法看出其容值的,只有通過測量才能知道其容值,不過電容的一般信息以如:料號﹑規格﹑容值﹑精度﹑耐壓等參數都標示在料盤上所以,我們認識電容時,只有通過其包裝上的標示來確認.電容一般比電阻厚..3.連接器CONNECTOR 也叫排插.用於插插頭,連接線路.4.二極管DIODE 或MELF 是一種有極性的元件,其顏色較深的一端為負極.5.三极管TRANSISTOR 也叫晶體管.常見的有SOT23 SOT89等, 一般為三引線結構,其外表是黑色的環氧樹脂體,三個腳分別表示發射極,基極, 集電極.6.電感INDUCTOR 用字母H表示,基本單位亨特(H)另外還有毫亨和微亨.它們的換算關係是1亨(H)=1000毫亨(mH)=106微亨(μH).它就相當於我們常見的手插件中的一個線圈,只是兩個外表完全不同而已.其外表接近於電容,一般呈棕色,它的一些信息如: 料號﹑規格等參數也都標示在料盤上.7.變壓器TRANSFORMER8.振盪器OSCILLATOR9.集成電路INTEGRATED CIRCUIT 簡稱:IC它們在PCB本體上的標示為R C J D Q L T U IC例如:R234表示電阻234的位置. C35表示電容35的位置.集成電路簡稱IC根據封裝形式的不同又分為SOP QFP SOJ PLCC等. 10.除了以上一些元件外,其它元件還有鉭電容﹑電解電容﹑可調電阻﹑過濾器等.11.從外形尺寸上認識SMT材料. 對於SMT元件,除了認識它是什麼元件外,還有一種比較常用的說法,從外形尺寸上來稱呼電子元件.通常用英寸來表示的零件有:0402, 0603, 0805, 1206, 2010, 等.具體計算方法以0603為例0603表示零件的尺寸為長L=0.06inch.寬W=0.03inch. 根據1inch=25.4mm 換算過來,用公制來表示就是1005, 1608, 2125, 3216,等.12.誤差值:有些料的精度用字母來表示,它所代表的誤差值為:B +/-0.1%C +/-0.25%D +/-0.15%F +/-1%G +/-2% J +/-5%K +/-10% M +/-20% N +/-30%V +20%;-10% X +40%;-20% Z -20%;+80%P 100%;0 .二. 有極性元件方向的識別:1.CHIP 元件電阻電容無方向,而有些電容如電解電容,坦質電容等是有方向的,即是有級性元件.PCB本體上有”+” ,”_”的標記.”+”表示正極,”_”表示負極. 2.二極管方向的確認:二極管在PCB本體上的標示為:二極管顏色較深的一端為負極. 一般有黑色環的一端為負極3.IC方向的確認:PLCC SOP CONNECTOR從有標記的地方按逆時針方向旋轉,為IC的第一只腳. PCB本體上IC的標示為或貼裝時一定要保證IC上的點和PCB上的點相對應CONNECTOR貼裝時,實體上有一個缺角必須和PCB本體上的缺角一致.以缺角相對應. 如果有時要貼裝的排插的腳數與PCB上焊盤的腳數不同則要保証兩個缺角重合為准.三.靜電的產生及其危害。
SMT元器件的认识一.关于SMT元器件1.SMT是英文Surface Mount Technology 的缩写,其中文含义是表面贴装技术,是一种无需在印制线路板上钻插装孔,直接将表面组装元器件贴或焊接到印刷线路板规定位置上的电路联装技术。
2.SMT主要由SMT元器件、组装技术、贴装设备三部分组成。
3.SMT元器件主要有:贴片用印制电路板(PCB:Printed Circuit Board)贴片电阻(Chip Resistor)、贴片电容(Chip Capacitor)、贴片电感(ChipInductor)、贴片磁珠(Chip Bead)、贴片二极管、贴片三极管、贴片集成电路(IC:Integrated Circuit)和贴片插座等。
4.SMT元器件的电脑编号以字母“BD”开头,以字母“T”结尾表示贴片。
二.贴片用印制电路板(PCB)1.印制电路板也叫印刷电路板,即PCB(Printed Circuit Board)。
2.PCB有单层板、双层板和多层板。
3.贴片用PCB与一般PCB从外观上最显而易见的区别就是贴片用PCB上固定插机元件用的插装孔较少,取而代之的是用来焊接SMT元器件的焊盘较多。
4.在贴片用PCB上还可以找到定位光点,其用途是贴装设备,用此来对PCB进行定位,避免元器件贴装在PCB上时发生偏移。
5.PCB上的白色丝印可用来标识该PCB的型号、生产厂家、生产日期、元器件的类型、位置和有方向、极性元件的贴插装要求等。
1)标识元器件的类型是指一般在PCB上用英文字母来表示元器件的类型,如电容表示为C,电阻表示为R,电感表示为L,二极管表示为D,三极管表示为Q,IC表示为U,插座表示为J,变压器表示为T。
2)标识元器件位置与BOM(物料清单,Bill Of Material)相对应,查BOM单即可知对应位置元器件的规格型号。
3)标识有方向、极性元件的插装要求是指如电解电容的正负极会有区别的标识;二极管的极性标识;连接器、插座等插装时应按丝印要求进行插装;集成电路IC进行贴装时所必须确定的第一脚和方向等。
SMT基础知识2005-2-24 14:38:331 标准零件标准零件是在SMT发展过程中逐步形成的,主要是针对用量比较大的零件,本节只讲述常见的标准零件。
目前主要有以下几种:电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB(印刷电路板)上之零件代码】,在PCB上可根据代码来判定其零件类型,一般说来,零件代码与实际装着的零件是相对应的。
1.1 零件规格:(1)、零件规格即零件的外形尺寸,SMT发展至今,业界为方便作业,已经形成了一个标准零件系列,各家零件供货商皆是按这一标准制造。
标准零件之尺寸规格有英制与公制两种表示方法,如下表:(2)、在(1)中未提及零件的厚度,在这一点上因零件不同而有所差异,在生产时应以实际量测为准。
(3)、以上所讲的主要是针对电子产品中用量最大的电阻(排阻)和电容(排容),其它如电感、二极管、晶体管等等因用量较小,且形状也多种多样,在此不作讨论。
(4)、SMT发展至今,随着电子产品集成度的不断提高,标准零件逐步向微型化发展,如今最小的标准零件已经到了0201。
1.2 钽质电容(Tantalum)钽质电容已经越来越多应用于各种电子产品上,属于比较贵重的零件,发展至今,也有了一个标准尺寸系列,用英文字母Y、A、X、B、C、D来代表。
其对应关系如下表:注意:电容值相同但规格型号不同的钽质电容不可代用。
如:10UF/16V”B”型与10UF/16V”C”型不可相互代用。
2 IC类零件IC为Integrated Circuit(集成电路块)之英文缩写,业界一般以IC的封装形式来划分其类型,传统IC有SOP、SOJ、QFP、PLCC等等,现在比较新型的IC有BGA、CSP、FLIP CHIP 等等,这些零件类型因其PIN (零件脚)的多寡大小以及PIN与PIN之间的间距不一样,而呈现出各种各样的形状,在本节我们将讲述每种IC的外形及常用称谓等。
电阻 (Chip Resistor)1、包装方式:采用纸卷带式。
2、公司料号规格说明:料号 编码原则说明1 0 - 0 0 3 4 02 2 0 0 1 0 - 0 034 0 2 2 0 0AB C D E F G H I J K 电阻类 公称阻值 02210⨯ CD :00-电阻 01-排阻 02-4R8P 排阻 03-8R10P 排阻 04-可调电阻 05-锰心电阻E :包装代号;0-DIP ;1-1206 ; 2-0805;3-0603;4-0402F :瓦特数值:0-1/2W;1-1/4W;2-1/8;3-1/10WG :精密度:0-5%;1-1%;2-0.1%H ,I ,J ,K :阻值代码;如:2 2 0 0 :02210⨯一、外观特征: 1、厂商不同则颜色会有所不同。
常见电阻颜色为黑色及蓝色。
2、零件的正面有标示阻值。
无极性,但有分正反面。
3、在PC 板上标示 RXX ,如:R34。
二、规格说明:1、一般电阻(5%,10%)2、精密电阻(1%)02210⨯ 327410⨯ No 实物 尺寸规格 说明 Feeder英制 公制 英制1 0603(1608) 长:06 宽:03 W8D7P4∅1.02 0805(2012) 长:08 宽:05 W8D7P4∅1.33 1206(3216) 长:12 宽:06 W8D7P4∅1.34 1210(3225) 长:12 宽:10 W8D7P4∅1.3附注: W8:纸带的宽度8MM P4:纸带两孔距离 D7(D13):纸带卷装的尺寸 ∅1.0 :TAPE 盖孔1MM 零件包装方式及公司料号说明外 观 特 征 及 规 格 说 明实 物 、零 件 尺 寸、Feeder 规格 十的次方个位数十位数2 2 0 2 7 43 十的次方个位数 十位数百位数排阻(Resistor Network)1、包装方式:采用纸卷带式。
2、公司料号规格说明:料号编码原则说明1 0 - 023 3 04 7 0 0 1 0 - 0 2 3 3 0 4 7 0 0AB- C D E F G H I J K 电阻类公称阻值04710⨯CD:00-电阻01-排阻02-4R8P排阻03-5R10P排阻04-可调电阻05-锰心电阻E:包装代号;0-DIP;1-1206 ;2-0805;3-0603;4-0402F:瓦特数值:0-1/2W;1-1/4W;2-1/8;3-1/10WG:精密度:0-5%;1-1%;2-0.1%H,I,J,K:阻值代码;如:2 2 0 0 :02210⨯一、外观特征:1、依外观形状而言,有2R4P,3R6P,4R8P ...2、零件的正面有标示阻值。
无极性,但有分正反面。
3、在PC板上标示RNXX,如:RN55。
二、规格说明:1、一般电阻(5%,10%)2、精密电阻(1%)2210⨯327410⨯No 实物尺寸规格说明Feeder1 4R8P 8PINS W8D7P4∅1.32 5R10P 10PINS W8D7P4∅1.3附注:W8:纸带的宽度8MM P4:纸带两孔距离D7(D13):纸带卷装的尺寸∅1.3 :TAPE盖孔1MM 零件包装方式及公司料号说明外观特征及规格说明实物、零件尺寸、Feeder 规格2 2 0十的次方个位数十位数2 7 4 3十的次方个位数十位数百位数0603,0805,1206,1210...series电容(Chip Capacitors)1、包装方式:采用纸卷带式。
2、公司料号规格说明:料号编码原则说明1 1 - 0 3 3 0 5 1 0 0 0 1 1 - 0 3 3 0 5 1 0 0 0AB- C D E F G H I J K 电容类公称容值05110⨯P CD:01-钽质02-陶瓷03-积层04-电解05-排容E:包装代号;0-DIP ;1-1206 ; 2-0805;3-0603;4-0402F:精密度G,H,I,J :容值代码;如:5100 :05110⨯PK:伏特数值(弹性)一、外观特征:1、依外观而言,形状呈长方体,颜色通常为棕色或灰色。
2、无极性,亦无正反面。
3、在PC板上标示CXX,如:C55。
二、规格说明:电容的计算:电容的计算单为是法拉。
1F= 610uF= 910nF=1210pF电容的允许误差规格:J= 5% K=10% M=20% Z=+80 -20%P=+100-0% No 实物尺寸规格说明Feeder英制公制英制1 0603(1608) 长:06 宽:03 W8D7P4∅1.02 0805(2012) 长:08 宽:05 W8D7P4∅1.33 1206(3216) 长:12 宽:06 W8D7P4∅1.34 1210(3225) 长:12 宽:10 W8D7P4∅1.3 附注:W8:纸带的宽度8MM P4:纸带两孔距离D7(D13):纸带卷装的尺寸∅1.0 :TAPE盖孔1MM 零件包装方式及公司料号说明外观特征及规格说明实物、零件尺寸、Feeder 规格排容( Capacitors Network)1、包装方式:采用纸卷带式。
2、公司料号规格说明:料号编码原则说明1 1 - 0 5 1 1 6 8 0 0 0 1 1 - 0 5 1 1 6 8 0 0 0AB- C D E F G H I J K 电容类公称容值06810⨯CD:01-钽质02-陶瓷03-积层04-电解05-排容E:包装代号;0-DIP ;1-1206 ; 2-0805;3-0603;4-0402F:精密度G,H,I,J :容值代码;如:1000 :06810⨯PK:伏特数值(弹性)一、外观特征:1、依外观而言,形状呈长方体,颜色通常为棕色或灰色。
2、无极性,亦无正反面。
3、在PC板上标示CNXX,如:CN55。
二、规格说明:电容的计算:电容的计算单为是法拉。
1F= 610uF= 910nF=1210pF电容的允许误差规格:F=1% J= 5% K=10% M=20% Z=+80 -20%P=+100-0%No 实物尺寸规格说明Feeder1 4R8P W8D7P4∅1.32 5R10P W8D7P4∅1.3附注:W8:纸带的宽度8MM P4:纸带两孔距离D7(D13):纸带卷装的尺寸∅1.3 :TAPE盖孔1.3MME:胶卷装;D:纸带卷装零件包装方式及公司料号说明外观特征及规格说明实物、零件尺寸、Feeder 规格钽质电容(Tantalum Capacitor)1、包装方式:采用胶卷带式。
2、公司料号规格说明:料号 编码原则说明1 1 - 0 123 0 1 0 0 1 1 1 - 0 1 2 3 0 1 0 0 1 AB- C D E F G H I J K 电容类 钽质 CD :01-钽质 02-陶瓷 03-积层 04-电解 05-排容E :包装代号;0-DIP ;1-1206 ; 2-0805;3-0603;4-0402;5-钽质电容尺寸F :精密度G ,H ,I ,J :容值代码;如:0100 :100 u K :伏特数值 (弹性): 10 Volt一、外观特征:1、依外观而言,形状呈长方体,颜色通常为黄色或黑色。
2、零件有标示极性,亦无正反面。
3、在PC 板上标示 CTXX ,如:CT55。
二、规格说明:1、电容的计算:电容的计算单为是法拉。
1F= 610uF = 910nF =1210pF2、零件上有标示规格:100 u / 10 VoltNo 实物 尺寸规格(公制) 说明 Feeder 1 3216 长:3.2mm 宽:1.6mm W8D7P4∅1.3 2 3528 长:3.5mm 宽:2.8mm W8D7P4∅1.3 3 7345 长:3.5mm 宽:2.8mm W12P8附注: W8:胶带的宽度8MM P4:胶带两孔距离 D7(D13):胶带卷装的尺寸 ∅1.3 :TAPE 盖孔1.3MM零件包装方式及公司料号说明外 观 特 征 及 规 格 说 明实 物 、零 件 尺 寸、Feeder 规格极 性 标 示钽质电容(Tantalum Capacitor)1、包装方式:采用胶卷带式。
2、公司料号规格说明:料号 编码原则说明1 1 - 0 1 5 0 0 0 1 0 0 1 1 - 0 1 5 0 0 0 1 0 0 AB- C D E F G H I J K 电容类 钽质 CD :01-钽质 02-陶瓷 03-积层 04-电解 05-排容E :包装代号;0-DIP ;1-1206 ; 2-0805;3-0603;4-0402;5-钽质电容尺寸F :精密度G ,H ,I ,J :容值代码;如:0010 :10 u K :伏特数值 (弹性): 16 Volt一、外观特征:1、依外观而言,形状呈长方体,颜色通常为黄色或黑色。
2、零件有标示极性,亦无正反面。
3、在PC 板上标示 CTXX ,如:CT55。
二、规格说明:1、电容的计算:电容的计算单为是法拉。
1F= 610uF = 910nF =1210pF2、零件上有标示规格:10 u / 16 VoltNo 实物 尺寸规格 说明 Feeder 1 3216 长:3.2mm 宽:1.6mm W8D7P4∅1.3 2 3528 长:3.5mm 宽:2.8mm W8D7P4∅1.3附注: W8:胶带的宽度8MM P4:胶带两孔距离 D7(D13):胶带卷装的尺寸 ∅1.3 :TAPE 盖孔1.3MM零件包装方式及公司料号说明外 观 特 征 及 规 格 说 明实 物 、零 件 尺 寸、Feeder 规格极 性 标 记二极管(DIODE)1、包装方式:采用胶卷带式。
2、公司料号规格说明:料号 编码原则说明 0 7 - 0 0 1 0 0 1 0 1 0 0 7 - 0 0 1 0 0 1 0 1 0 AB- C D E F G H I J K 晶体类 DIODE CDE :细项类别001:DIODE 002:ZENER DIODE 003:TRANSISTOR 004:SCHOTTKY 005:MOSFET 006:REGULATOR F GH :规格特性I :BRAND 流水号J :PACKAGE 流水号 K :VERSION 流水号一、外观特征:1、常见二极管颜色为橘色。
2、零件的有标示极性端。
3、在PC 板上标示 DXX ,如:D1。
二、规格说明:1、零件规格:LL41482、MELF(Metal ELectrode Face) 零件No 实物 尺寸规格(英制:公制) 说明 Feeder 1 MELF 圆柱状 W8D7P4∅1.3附注: W8:胶带的宽度8MM P4:胶带两孔距离 D7(D13):胶带卷装的尺寸 ∅1.3 :TAPE 盖孔1.3MM零件包装方式及公司料号说明外 观 特 征 及 规 格 说 明实 物 、零 件 尺 寸、Feeder 规格极 性 标 记SMT 零件认识零 件 名 称齐纳二极管(ZENER DIODE)1、包装方式:采用胶卷带式。
