过程控制系统第6章 思考题与习题

第1章 思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。

现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。

试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：最大动态偏差A：衰减比n：振荡周期T：A<80, 且n>1 (衰减振荡)，所以系统满足工艺要求。

2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max＝250×1％＝2.5mA；2）∆max＝75×2.5％＝1.875mA；选择2.5级，0～75mA的表。

第一章思考题与习题1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

过程控制系统与仪表习题与思考题解答第1章思考题与习题1-1 过程控制有哪些主要特点为什么说过程控制多属慢过程参数控制解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统典型过程控制系统由哪几部分组成解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性什么是被控对象的动态特性二者之间有什么关系 解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

《过程控制系统》思考题1．什么叫串级控制系统？绘制其结构方框图。

串级控制系统是由两个控制器的串接组成，一个控制器的输出做为另一个控制器的设定值，两个控制器有各自独立的测量输入，有一个控制器的给定由外部设定。

2．与单回路控制系统相比，串级控制系统有哪些主要特点？多了一个副回路，形成双闭环。

特点：主控制器输出改变副控制器的设定值，故副回路构成的是随动系统，设定值是变化的。

在串级控制系统中，由于引入了一个副回路，不仅能及早克服进入副回路的扰动，而且又能改善过程特性。

副调节器具有“粗调”的作用，主调节器具有“细调”的作用，从而使其控制品质得到进一步提高。

3．为什么说串级控制系统由于存在一个副回路而具有较强的抑制扰动的能力？①副回路的快速作用，对于进入副回路的干扰快速地克服，减小了干扰对主变量的影响；②引入副回路，改善了副对象的特性(减小副对象的相位滞后)，提高了主回路的响应速度，提高了干扰的抑制能力；③副回路可以按照主回路的要求对副变量进行精确控制；④串级系统提高了控制系统的鲁棒性。

4．串级控制系统在副参数的选择和副回路的设计中应遵循哪些主要原则？①将主要干扰包括在副回路；②副回路尽量包含多的干扰；③为保证副回路的快速响应，副对象的滞后不能太长；④为提高系统的鲁棒性，将具有非线性时变部分包含于副对象中；⑤需要对流量实现精确的跟踪时，将流量选为副对象。

5．串级控制系统通常可用在哪些场合？* 应用于容量滞后较大的过程* 应用于纯时延较大的过程* 应用于扰动变化激烈而且幅度大的过程* 应用于参数互相关联的过程* 应用于非线性过程6．前馈控制与反馈控制各有什么特点？绘制前馈控制系统结构方框图。

前馈：基于扰动来消除扰动对被控量的影响；♦动作“及时” ；♦只要系统中各环节是稳定的，则控制系统必然稳定；♦具有指定性补偿的局限性；♦ 控制规律取决于被控对象的特性。

♦ 反馈：基于偏差来消除偏差； ♦ “不及时”的控制 ； ♦ 存在稳定性问题；♦ 对各种扰动均有校正作用；♦ 控制规律通常是P 、PI 、PD 或PID 等典型规律。

WORD文档可编辑第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI）控制，比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类:1．按设定值的形式不同划分:（1）定值控制系统（2）随动控制系统(3）程序控制系统2．按系统的结构特点分类:（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统？解答:在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。

动态：从外部扰动出现、平衡状态遭到破坏、自动控制装置开始动作，到整个系统 又建立新的稳态（达到新的平衡）、调节过程结束的这一段时间，整个系统各个环节的状态和参数都处于变化的过程之中，这种状态称为动态。

在实际的生产过程中，被控过程常常受到各种振动的影响，不可能一直工作在稳态。

只有将控制系统研究与分析的重点放在各个环节的动态特性，才能设计出良好的控制系统。

1-8 评价控制系统动态性能的常用单项指标有哪些？各自的定义是什么？解答：单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。

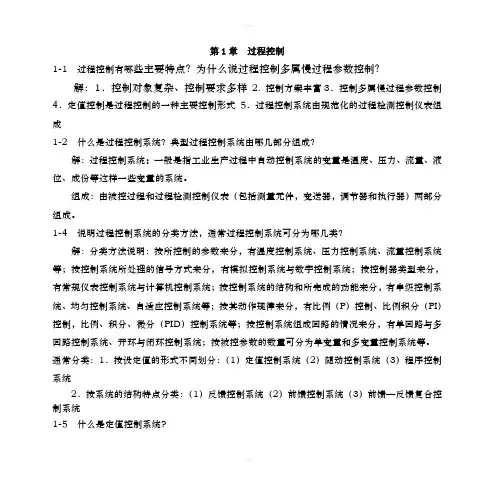

第1章过程控制1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：由被控过程和过程检测控制仪表（包括测量元件，变送器，调节器和执行器）两部分组成。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

1-7 试说明定值控制系统稳态与动态的含义。

第1章 思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。

现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。

试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：最大动态偏差A：衰减比n：振荡周期T：A<80, 且n>1 (衰减振荡)，所以系统满足工艺要求。

2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max＝250×1％＝2.5mA；2）∆max＝75×2.5％＝1.875mA；选择2.5级，0～75mA的表。

第一章思考题与习题1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。

现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。

试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：○1最大动态偏差A ：C C C A ︒=︒-︒=50900950 ○2衰减比n ：1:5900910900950=--=n ○3振荡周期T ：(min)36945=-=T A<80C ︒, 且n>1 (衰减振荡)，所以系统满足工艺要求。

2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA 的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max ＝250×1％＝2.5mA ；%5%100505.2±=⨯±=δ 2）∆max ＝75×2.5％＝1.875mA ；%75.3%10050875.1±=⨯±=δ 选择2.5级，0～75mA 的表。

lxc第一章思考题与习题1－2 图1.6为温度控制系统，试画出系统的框图，简述其工作原理；指出被控过程、被控参数和控制参数。

解：乙炔发生器中电石与冷水相遇产生乙炔气体并释放出热量。

当电石加入时，内部温度上升，温度检测器检测温度变化与给定值比较，偏差信号送到控制器对偏差信号进行运算，将控制作用于调节阀，调节冷水的流量，使乙炔发生器中的温度到达给定值。

系统框图如下：被控过程：乙炔发生器被控参数：乙炔发生器内温度控制参数：冷水流量1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2. 衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

《过程装备控制技术及应用》（第二版）思考题与习题及参考答案第一章控制系统的基本概念1.什么叫生产过程自动化？生产过程自动化主要包含了哪些内容？答：利用自动化装置来管理生产过程的方法称为生产过程自动化。

主要包含：①自动检测系统②信号联锁系统③自动操纵系统④自动控制系统。

2.自动控制系统主要由哪几个环节组成？自动控制系统常用的术语有哪些？答：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

自动控制系统常用的术语有：被控变量y——被控对象内要求保持设定数值的工艺参数，即需要控制的工艺参数，如锅炉汽包的水位，反应温度；给定值（或设定值）y s——对应于生产过程中被控变量的期望值；测量值y m——由检测原件得到的被控变量的实际值；操纵变量（或控制变量）m——受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为操纵变量，是调节阀的输出信号；干扰f——引起被控变量偏离给定值的，除操纵变量以外的各种因素；偏差信号（e）——被控变量的实际值与给定值之差，即e=y m - y s 控制信号u——控制器将偏差按一定规律计算得到的量。

3.什么是自动控制系统的方框图？它与工艺流程图有什么不同？答：自动控制系统的方框图上是由传递方块、信号线（带有箭头的线段）、综合点、分支点构成的表示控制系统组成和作用的图形。

其中每一个分块代表系统中的一个组成部分，方块内填入表示其自身特性的数学表达式；方块间用带有箭头的线段表示相互间的关系及信号的流向。

采用方块图可直观地显示出系统中各组成部分以及它们之间的相互影响和信号的联系，以便对系统特性进行分析和研究。

而工艺流程图则是以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表自控等的排列及连接，借以表达在一个化工生产中物料和能量的变化过程，即原料→成品全过程中物料和能量发生的变化及其流向。

过程控制系统与仪表习题答案王再英HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】过程控制系统与仪表王再英刘淮霞陈毅静编着习题与思考题解答机械工业出版社第1章思考题与习题1-1 过程控制有哪些主要特点为什么说过程控制多属慢过程参数控制解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统典型过程控制系统由哪几部分组成解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性什么是被控对象的动态特性二者之间有什么关系解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

第一章思考题与习题（P9）1.简述过程控制发展概况。

答上个世纪40年代以前，工业生产大多处于手操作阶段，人们主要是凭经验用人工去控制生产过程。

生产过程中的关键参数靠人工观察，生产过程的操作也靠人工去执行。

因此劳动生产率很低。

40年代以后，生产过程自动化发展很快。

尤其近年来，过程控制技术发展更为迅速。

当前，自动化装置已成为大型设备不可分割的组成部分。

可以说，如果不配置合适的最大控制系统，大型生产过程是根本无法运行的。

实际上，生产过程自动化的程度已成为衡量工业企业现代化水平的一个重要标志。

纵观过程控制发展的历史，大致精力一下阶段：第一个阶段。

50年代前后，过程控制开始得到发展。

一些工厂企业实现了仪表化和局部自动化。

者是过程控制发展的第一个阶段。

其主要特点是：检测和控制仪表普遍采用基地式仪表和部分单元组合仪表（多数是启动仪表）；过程控制系统结构大多数是单输入、单输出系统；被控参数主要是温度、压力、流量和液位四种参数；控制的目的是保持这些参数稳定，消除或者减少对生产过程的主要扰动；过程控制的理论是以频率法和根轨迹法为主题的经典控制理论，主要解决单输入、单输出的定值控制系统的分析和综合问题。

第二个阶段。

在60年代，随着工业生产的不断发展，对过程控制提出了新的要求；随着电子技术的迅速发展，也为自动化技术工具的完善提供了条件，开始了过程控制的第二个阶段。

在仪表方面，开始大量采用单元组合仪表（包括电动和气动）。

为了满足定型、灵活、多功能的要求，又出现了组装仪表，它将各个单元划分为更小的功能块，以适应比较复杂的模拟和逻辑规律相结合的控制系统要求。

与此同时，计算机控制系统开始应用于过程控制领域，实现了直接数字控制（DDC）和设定值控制（SPC）。

在过程控制系统方面，为了提高控制质量与实现一些特殊的控制要求，相继出现了各种复杂控制系统，例如串级、比值和均匀控制的应用，尤其是前馈和选择性控制系统的应用，是复杂控制系统达到一个新的水平。

《过程控制系统》思考题1．什么叫串级控制系统？绘制其结构方框图。

串级控制系统是由两个控制器的串接组成，一个控制器的输出做为另一个控制器的设定值，两个控制器有各自独立的测量输入，有一个控制器的给定由外部设定。

2．与单回路控制系统相比，串级控制系统有哪些主要特点？多了一个副回路，形成双闭环。

特点：主控制器输出改变副控制器的设定值，故副回路构成的是随动系统，设定值是变化的。

在串级控制系统中，由于引入了一个副回路，不仅能及早克服进入副回路的扰动，而且又能改善过程特性。

副调节器具有“粗调”的作用，主调节器具有“细调”的作用，从而使其控制品质得到进一步提高。

3．为什么说串级控制系统由于存在一个副回路而具有较强的抑制扰动的能力？①副回路的快速作用，对于进入副回路的干扰快速地克服，减小了干扰对主变量的影响；②引入副回路，改善了副对象的特性(减小副对象的相位滞后)，提高了主回路的响应速度，提高了干扰的抑制能力；③副回路可以按照主回路的要求对副变量进行精确控制；④串级系统提高了控制系统的鲁棒性。

4．串级控制系统在副参数的选择和副回路的设计中应遵循哪些主要原则？①将主要干扰包括在副回路；②副回路尽量包含多的干扰；③为保证副回路的快速响应，副对象的滞后不能太长；④为提高系统的鲁棒性，将具有非线性时变部分包含于副对象中；⑤需要对流量实现精确的跟踪时，将流量选为副对象。

5．串级控制系统通常可用在哪些场合？* 应用于容量滞后较大的过程* 应用于纯时延较大的过程* 应用于扰动变化激烈而且幅度大的过程* 应用于参数互相关联的过程* 应用于非线性过程6．前馈控制与反馈控制各有什么特点？绘制前馈控制系统结构方框图。

前馈：基于扰动来消除扰动对被控量的影响；♦动作“及时” ；♦只要系统中各环节是稳定的，则控制系统必然稳定；♦具有指定性补偿的局限性；♦ 控制规律取决于被控对象的特性。

♦ 反馈：基于偏差来消除偏差； ♦ “不及时”的控制 ； ♦ 存在稳定性问题；♦ 对各种扰动均有校正作用；♦ 控制规律通常是P 、PI 、PD 或PID 等典型规律。

第一章思考题及习题何谓控制通道何谓干扰通道它们的特性对控制系统质量有什么影响答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示。

如何选择控制变量答：①所选控制变量必须是可控的。

②所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。

③所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④所选控制变量其通道纯滞后时间应越小越好。

：⑤所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量控制器的比例度δ变化对控制系统的控制精度有何影响对控制系统的动态质量有何影响答：当G c(s)=K c时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

4：1衰减曲线法整定控制器参数的要点是什么答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。

找到4：1衰减振荡时的比例度δs，及振荡周期T s。

《过程控制系统》思考题1．什么叫串级控制系统？绘制其结构方框图。

串级控制系统是由两个控制器的串接组成，一个控制器的输出做为另一个控制器的设定值，两个控制器有各自独立的测量输入，有一个控制器的给定由外部设定。

2．与单回路控制系统相比，串级控制系统有哪些主要特点？多了一个副回路，形成双闭环。

特点：主控制器输出改变副控制器的设定值，故副回路构成的是随动系统，设定值是变化的。

在串级控制系统中，由于引入了一个副回路，不仅能及早克服进入副回路的扰动，而且又能改善过程特性。

副调节器具有“粗调”的作用，主调节器具有“细调”的作用，从而使其控制品质得到进一步提高。

3．为什么说串级控制系统由于存在一个副回路而具有较强的抑制扰动的能力？①副回路的快速作用，对于进入副回路的干扰快速地克服，减小了干扰对主变量的影响；②引入副回路，改善了副对象的特性(减小副对象的相位滞后)，提高了主回路的响应速度，提高了干扰的抑制能力；③副回路可以按照主回路的要求对副变量进行精确控制；④串级系统提高了控制系统的鲁棒性。

4．串级控制系统在副参数的选择和副回路的设计中应遵循哪些主要原则？①将主要干扰包括在副回路；②副回路尽量包含多的干扰；③为保证副回路的快速响应，副对象的滞后不能太长；④为提高系统的鲁棒性，将具有非线性时变部分包含于副对象中；⑤需要对流量实现精确的跟踪时，将流量选为副对象。

5．串级控制系统通常可用在哪些场合？* 应用于容量滞后较大的过程* 应用于纯时延较大的过程* 应用于扰动变化激烈而且幅度大的过程* 应用于参数互相关联的过程* 应用于非线性过程6．前馈控制与反馈控制各有什么特点？绘制前馈控制系统结构方框图。

前馈：基于扰动来消除扰动对被控量的影响；♦动作“及时” ；♦只要系统中各环节是稳定的，则控制系统必然稳定；♦具有指定性补偿的局限性；♦ 控制规律取决于被控对象的特性。

♦ 反馈：基于偏差来消除偏差； ♦ “不及时”的控制 ； ♦ 存在稳定性问题；♦ 对各种扰动均有校正作用；♦ 控制规律通常是P 、PI 、PD 或PID 等典型规律。
