煤油渗漏检测

煤油渗漏试验报告模板实验目的：探究煤油渗漏对环境的影响，并研究不同处理方法对煤油渗漏的净化效果。

实验原理：煤油是一种常见的燃料，在某些情况下可能会发生泄漏事故，会对土壤和地下水造成严重污染。

本实验中，我们将模拟煤油渗漏事件，观察不同处理方法对煤油的净化效果。

实验材料：1. 模拟土壤：通过混合细沙、高岭土和腐殖土制备。

2. 煤油：确保煤油的纯度和质量稳定。

实验步骤：1. 准备实验装置，包括污染箱和处理装置。

2. 将模拟土壤填充至污染箱中，并确保土壤的均匀分布。

3. 将一定量的煤油均匀地倒入污染箱中，使之渗漏到土壤中，模拟实际渗漏情况。

4. 开始处理过程，分成以下几组进行处理：a. 对照组：不进行任何处理。

b. 生物降解处理组：添加适量的微生物菌剂，促进煤油的生物降解。

c. 吸附处理组：添加适量的吸附剂，吸附煤油。

d. 氧化处理组：添加适量的氧化剂，将煤油氧化为无害物质。

e. 土壤修复处理组：采用土壤改良技术修复受污染的土壤。

5. 根据实验设计，对处理后的土壤和渗漏液进行取样分析，包括煤油浓度、土壤pH值、水分含量等指标。

6. 对实验结果进行统计和分析，综合评估不同处理方法的效果。

实验结果：根据实验数据和分析结果，可以得出以下结论：1. 对照组的污染程度最高，说明未经处理的煤油渗漏会导致严重的环境污染。

2. 生物降解处理组在一定程度上减少了煤油的污染，证明生物降解是一种有效的处理方法。

3. 吸附处理组有效地减少了煤油的浓度，但吸附剂使用量和处理时间对效果有一定影响。

4. 氧化处理组使煤油氧化为无害物质，但氧化剂的使用安全性需要进一步研究和评估。

5. 土壤修复处理组通过土壤改良技术修复了受污染的土壤，恢复了土壤的生态功能。

结论与建议：通过本次实验，我们得出以下结论：1. 煤油渗漏会对土壤和地下水造成严重污染，需要采取有效的处理方法进行净化和修复。

2. 生物降解和吸附是较为有效的煤油处理方法，可在实际应用中考虑使用。

煤油渗漏检测 Last updated on the afternoon of January 3, 2021煤油渗漏一般是在碳钢管道上，不锈钢不一般不做，如果需要做检测的，最好是做RT探伤！如果做了水压试验就没必要再做煤油渗漏了呀,煤油渗漏一般用在一些只是要求起密闭作用,但对强度要求不高的焊缝上,比如储罐的浮顶,加热炉的炉壁呀等。

不锈钢一般不做，如果做了，必须经过酸洗、钝化处理。

没见过不锈钢要做煤油渗漏的容器焊缝的检测方式有多种，比如探伤、抽真空、强度试验、气密性试验等。

不是非得选择煤油渗漏。

盛水试验并不是水压试验，盛水试验不加压力，水压试验需施加一定压力。

盛水试验及煤油渗透均为致密性试验，由于煤油的表面张力及接触角小于水，故渗透力强于水，且石灰还具有吸附煤油的作用。

因此盛水试验的灵敏度低于煤油试验。

煤油渗漏适合常压容器(包括矩形容器等)设备的检验.此检测方法简单易操作在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。

焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。

煤油的渗透力很强，能够渗过极小的毛细孔。

如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。

冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。

此时，在1h内不应出现斑点。

焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。

试验以后，将钻孔喷吹干净并重新焊好。

在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝都要涂上煤油进行严密性检查。

焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液，等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。

煤油渗漏试验报告模板标题：煤油渗漏试验报告一、实验目的煤油是一种常见的燃料，广泛用于工业和民用领域。

煤油的泄漏可能引发严重的环境污染和安全隐患。

本次实验旨在通过模拟煤油泄漏情况，评估不同工艺及材料的渗漏性能，为煤油泄漏事故的防范和应对提供参考依据。

二、实验原理煤油渗漏试验是通过将煤油置于不同条件下进行观察，以评估其渗漏性能和防护效果的试验。

本试验将考察不同类型的容器、管道和防护材料在煤油渗漏情况下的表现，包括渗漏率、渗透性、防护效果等指标。

三、实验装置和材料1. 煤油：优质煤油2. 容器：玻璃容器、塑料容器、不锈钢容器3. 管道：不同直径和材质的管道4. 防护材料：吸油毡、防渗涂料等5. 实验台：用于支撑和固定实验装置6. 测量工具：量筒、尺子、计时器等四、实验步骤1. 将煤油分别置于玻璃容器、塑料容器和不锈钢容器中，记录每种容器的容积和观察其外观。

2. 将煤油通过不同直径和材质的管道流出，并观察其渗漏情况和流速。

3. 在不同材质的表面上分别放置吸油毡和施加防渗涂料，加注煤油并观察其防护效果。

4. 测量煤油的渗漏率、渗透深度和渗漏时间，并对比不同条件下的渗漏情况。

五、实验数据及分析1. 容器对比：玻璃容器无渗漏，塑料容器渗漏率为X%，不锈钢容器渗漏率为X%。

玻璃容器具有较好的密封性，塑料容器和不锈钢容器渗漏率较高。

2. 管道对比：不同直径和材质的管道在煤油流出时产生不同程度的渗漏和流速。

XX 管道渗漏率最低，流速最快。

3. 防护材料对比：吸油毡和防渗涂料在不同材质表面上的防护效果较为明显，吸油毡的吸油能力较强。

六、实验结论通过本次实验，我们得出了以下结论：1. 容器对煤油的密封性影响较大，玻璃容器具有较好的密封性，塑料容器和不锈钢容器渗漏率较高。

2. 管道的材质和直径对煤油渗漏有一定影响，XX管道具有较好的抗渗漏性能。

3. 吸油毡和防渗涂料在一定程度上能够减缓煤油的渗漏情况。

七、实验注意事项1. 在进行煤油渗漏试验时，要确保实验场所通风良好，避免煤油蒸气泄漏引发安全事故。

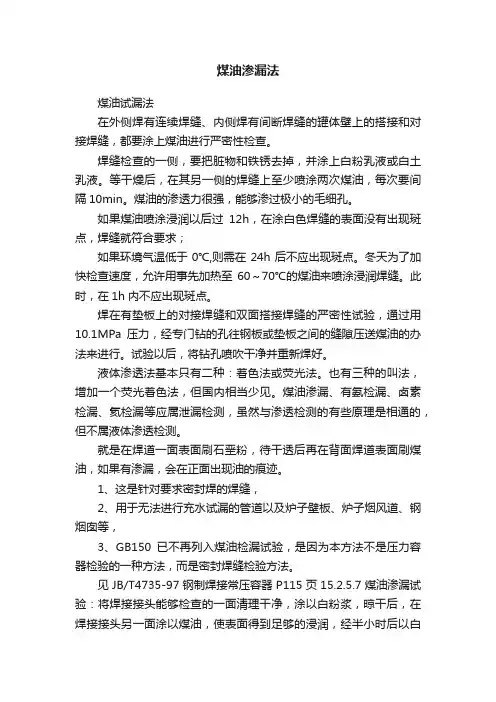

煤油渗漏法煤油试漏法在外侧焊有连续焊缝、内侧焊有间断焊缝的罐体壁上的搭接和对接焊缝，都要涂上煤油进行严密性检查。

焊缝检查的一侧，要把脏物和铁锈去掉，并涂上白粉乳液或白土乳液。

等干燥后，在其另一侧的焊缝上至少喷涂两次煤油，每次要间隔10min。

煤油的渗透力很强，能够渗过极小的毛细孔。

如果煤油喷涂浸润以后过12h，在涂白色焊缝的表面没有出现斑点，焊缝就符合要求；如果环境气温低于0℃,则需在24h后不应出现斑点。

冬天为了加快检查速度，允许用事先加热至60～70℃的煤油来喷涂浸润焊缝。

此时，在1h内不应出现斑点。

焊在有垫板上的对接焊缝和双面搭接焊缝的严密性试验，通过用10.1MPa压力，经专门钻的孔往钢板或垫板之间的缝隙压送煤油的办法来进行。

试验以后，将钻孔喷吹干净并重新焊好。

液体渗透法基本只有二种：着色法或荧光法。

也有三种的叫法，增加一个荧光着色法，但国内相当少见。

煤油渗漏、有氨检漏、卤素检漏、氦检漏等应属泄漏检测，虽然与渗透检测的有些原理是相通的，但不属液体渗透检测。

就是在焊道一面表面刷石垩粉，待干透后再在背面焊道表面刷煤油，如果有渗漏，会在正面出现油的痕迹。

1、这是针对要求密封焊的焊缝，2、用于无法进行充水试漏的管道以及炉子壁板、炉子烟风道、钢烟囱等，3、GB150已不再列入煤油检漏试验，是因为本方法不是压力容器检验的一种方法，而是密封焊缝检验方法。

见JB/T4735-97钢制焊接常压容器P115页15.2.5.7煤油渗漏试验：将焊接接头能够检查的一面清理干净，涂以白粉浆，晾干后，在焊接接头另一面涂以煤油，使表面得到足够的浸润，经半小时后以白粉上没有油渍为合格。

我们在实际制作中感觉厚度＜4mm情况下，半小时的检验时间，灵敏程度够了；一般在≥10mm时，我们采用下午下班前刷煤油，第二天早晨上班后检查。

油罐检漏离线检测一.油罐底板试漏方法油罐底板在建成和维修以后必须进行检漏。

常用的方法有：真空箱试漏法、漏磁扫描探伤、气体检漏和充水试压等方法。

煤油渗漏试验要求
1.试验设备要求：
a.试验装置应具备合适的尺寸和强度，以确保可以承受所施加的压力和温度。

b.试验装置应采用不锈钢或其他耐腐蚀材料制造，以确保试验过程中不会对试验结果产生影响。

c.试验装置应具备合适的温度控制设备，以保持试验温度的稳定性。

2.试验样品要求：
a.试验样品应符合相关标准或规范的要求。

b.试验样品应具有较好的稳定性和可重复性，以确保试验结果的可靠性。

c.试验样品的尺寸和形状应与实际使用条件相匹配，以尽可能模拟真实工况。

3.试验环境要求：
a.试验环境的温度和湿度应符合相关标准或规范的要求。

b.试验环境的温度和湿度应具备稳定性，以确保试验结果的可靠性。

4.试验流程要求：
a.试验前需要进行样品的准备工作，包括清洗、除尘、加热等。

b.试验过程中需要合理控制试验条件，包括温度、压力和时间等。

c.试验过程中需要对试验装置和样品进行动态监测，包括温度、压力
和渗漏量等。

5.试验数据要求：
a.试验数据应精确、准确地记录，并按照规定的格式进行整理和报告。

b.试验数据应包括试验条件、试验结果、试验装置的状态等信息。

c.试验数据应进行分析和对比，以评估试验结果的合理性和可靠性。

6.安全要求：
a.进行试验时需要遵守相关的安全操作规程，包括穿戴个人防护用具、防火安全等。

b.试验装置和设备应经过合理检查和维护，以确保试验过程中的安全性。

煤油渗漏试验要求
透平油罐焊缝煤油渗漏试验要求
1.试验检查范围
透平油罐所有密封性焊缝，包括纵缝、环缝、角焊缝等。

2.标准依据
JB/4735-2005《钢制焊接常压容器》
3.试验要求
焊缝外观内外用钢丝轮清理干净，无任何杂质。

4.试验方法
清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。

待干燥后再于焊缝的内壁喷或涂以煤油2-3次，使表面得到足
够的浸润。

经30分钟后，以白粉上没有油渍为合格。

5.试验过程及报告
试验过程记录准确、真实，填写专门表格，最终出具试验合格报告。

技术质量部附：透平油罐煤油检验记录表

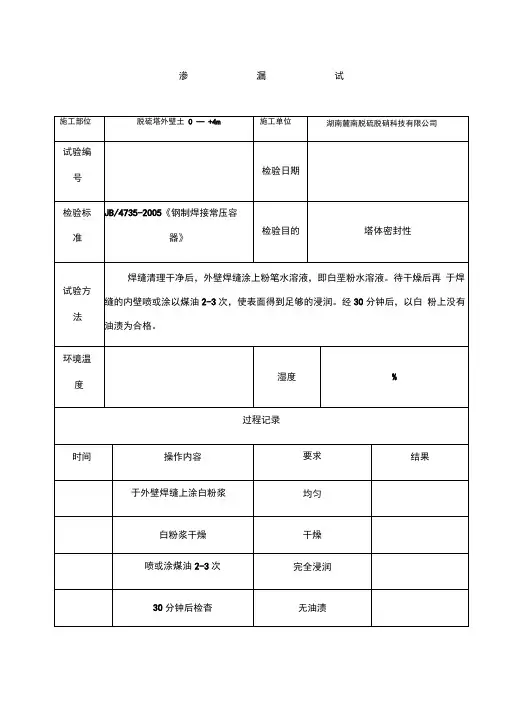

透平油罐煤油渗漏检验记录表。

SP管焊缝煤油渗漏试验要求
1.试验检查范围
SP管所有密封性焊缝，包括纵缝、环缝、角焊缝等。

2.标准依据
JB/4735-2005《钢制焊接常压容器》
3.试验要求
焊缝外观内外用钢丝轮清理干净，无任何杂质。

4.试验方法
清理干净后，外壁焊缝涂上粉笔水溶液，即白垩粉水溶液。

待干燥后再于焊缝的内壁喷或涂以煤油2-3次，使表面得到足
够的浸润。

经30分钟后，以白粉上没有油渍为合格。

5.试验过程及报告
试验过程记录准确、真实，填写专门表格，最终出具试验合格报告。

JB/4735 《钢制焊接常压容器》
技术质量部附：SP管煤油检验记录表
SP管煤油渗漏检验记录表
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
