分集接收告警及SSI值

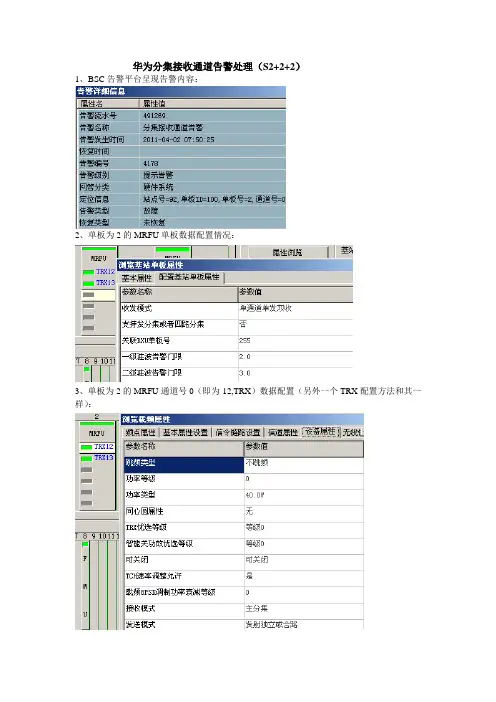

华为分集接收通道告警处理（S2+2+2）
1、BSC告警平台呈现告警内容：
2、单板为2的MRFU单板数据配置情况：
3、单板为2的MRFU通道号0（即为-12,TRX）数据配置（另外一个TRX配置方法和其一样）：
4、通过以上图片内容可以看出数据配置无误，但分集接收通道告警经工程方多次处理后还是出现。

5、告警影响或可能原因：
出现故障的该小区基本无话务，另外一小区话务拥塞严重，引起多起用户投诉。

处理过程：
1、已检查连接线不松动不断开未损坏（也已更换过连接线）。

2、测试天馈系统，测试值符合标准，重启整个基站系统告警消除（但告警过两天又出现）。

3、更换MRFU单板，好一段时间又出现故障告警（也是过两天告警又出现）。

4、对天馈系统各个接口进行拆开检查发现跳线与馈线间的连接处有微小裂口（可能安装时
用力过大导致），重新做接头后，告警消除，基站运行正常，基站覆盖下信号正常。

总结：
1、安装站点时要和数据配置方沟通，做到设备与数据一至。

2、安装设备时要谨慎加小心，不能粗心大意。

3、数据配置方要总结问题原因，引导处理故障方快速找出故障，避免引起多起用户投诉发
生。

驻波比告警及分级接收告警的原因及常规处理办法外接天馈设备的驻波比升高，会造成基站的告警。

检查时可查看以下几个方面：1.天线与馈线的接头处是否密封好，有无进水现象。

2.可检查馈线是否有损伤及扭曲。

3.测试天线的驻波看是否正常。

驻波告警定位方法1、驻波告警1（VSWR1）1）检查CDU有故障利用测试手机测试基站收发信号功能是否正常。

若收发信信号功能正常，利用CDU强制复位功能来确定CDU是否误告警。

如果CDU复位后故障不重现，那么说明CDU有误告警，更换CDU。

否则，CDU没有误告警，此时可通过“置换”等方法来确定是否CDU 有故障。

若CDU没有故障，说明天馈系统有故障，转第（2）步。

若如果收发信号不正常或信号不通，那么说明天馈系统+CDU的上下行通道可能有问题，在第一步中通过“置换”法确认CDU没有问题后转第（2）步。

2）检查天馈系统是否故障。

可以通过测试（室外）天馈系统的驻波比来检查（室外）天馈系统有无故障。

在与CDU 模块TX/RX ANT 端口相连接的1/4"跳线接头处，测试天馈系统的驻波比，同时晃动1/4"跳线和机柜顶1/2"跳线，观察仪器显示的驻波比数值是否变化很大。

如果驻波比数值变化很大，那么说明电缆接触不良。

如果驻波比大于1.5，那么可判断天馈系统有故障，按“步步为营”等方法处理。

！！当有塔放时，必须先切断塔放馈电，防止短路现象和其它损坏测试仪表的现象发生，再测试CDU TX/RX ANT端口驻波是否严重超标。

3）上述步骤一般能定位CDU 过驻波告警1（VSWR1）故障原因；当上述步骤不能定位CDU 过驻波告警1（VSWR1）故障原因时，按CDU驻波告警处理功能不稳定或CDU TX/RX ANT接头与1/4"跳线接头匹配不良处理。

前者更换CDU，后者更换CDU和1/4"跳线。

4）若TRX上报驻波比告警，则需要首先检查TRX发射端口（TX）到CDU的连线是否正常及接头是否拧紧，同时可以通过更换TRX来检查是否是TRX误告警。

基站常见故障处理CF EC10（Main fail (External Power Source Fail)）：外部电源故障处理步骤：1．检查出现故障小区的PSU是否工作正常：检查指示灯是否正常；2．检查电源链路，包括电缆、熔丝空开等；3．检查IDB中配置的电源系统是否和实际使用的电源系统一致；4．检查交流电源是否连接正确；5．更换PSU。

HW and IDB inconsistency（硬件和IDB数据不一致）：处理步骤：1．检查硬件的频段、配置数量是否和IDB的配置数据相一致。

2．如发现数据不同，需要重新传建IDB或者在IDB中进行修改。

Climate sensor fault, System voltage sensor fault，A/D converter fault告警处理步骤：1．检查出现告警小区的PSU、ECU是否工作正常。

2．如PSU出现问题，则更换。

（参照例三）3．如ECU出现问题，则更换。

4．将出现告警的ECU电源关闭，更换ECU。

5．更换后，将其电源开启。

TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤：1，检查TX电缆与TRU是否正确连接。

2，对TRU进行复位或者断电后重新加电，看是否能够恢复。

3，讲该载频进行退出/进入服务的操作，或者将该载频对应的TG退服后重新进入，看是否可以恢复。

4，若经过上述操作后，故障仍然存在，或者以后再次出现，建议更换该TRU。

TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤：1,检查CDU电源是否正常。

2,检查IDB中CDU配置是否正确。

3,检查TRU是否安装正确，与Y-link线连接是否正确。

4,检查IDB中TRU配置是否正确。

5,检查CDU-BUS线包括背板连线。

6,将CDU进行断电/加电操作。

7,重启DXU，CDU，TRU。

8,更换TRU。

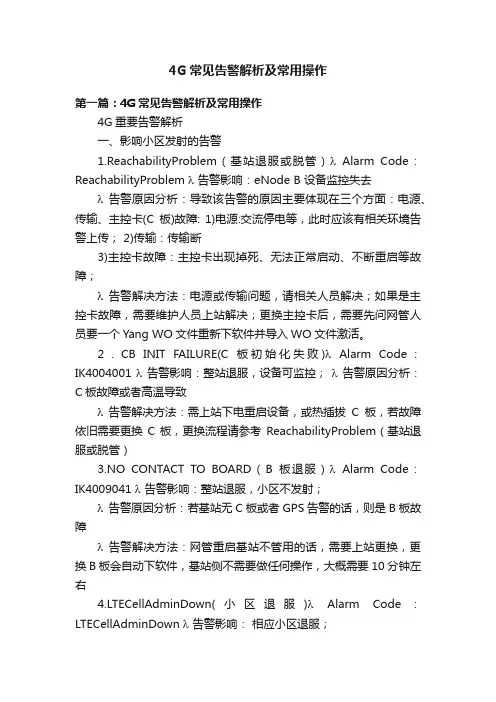

4G常见告警解析及常用操作第一篇：4G常见告警解析及常用操作4G重要告警解析一、影响小区发射的告警1.ReachabilityProblem（基站退服或脱管）λAlarm Code：ReachabilityProblem λ告警影响：eNode B 设备监控失去λ告警原因分析：导致该告警的原因主要体现在三个方面：电源、传输、主控卡(C板)故障: 1)电源:交流停电等，此时应该有相关环境告警上传； 2)传输：传输断3)主控卡故障：主控卡出现掉死、无法正常启动、不断重启等故障；λ告警解决方法：电源或传输问题，请相关人员解决；如果是主控卡故障，需要维护人员上站解决；更换主控卡后，需要先问网管人员要一个Yang WO文件重新下软件并导入WO文件激活。

2．CB INIT FAILURE(C板初始化失败)λAlarm Code：IK4004001 λ告警影响：整站退服，设备可监控；λ告警原因分析：C板故障或者高温导致λ告警解决方法：需上站下电重启设备，或热插拔C板，若故障依旧需要更换C板，更换流程请参考ReachabilityProblem（基站退服或脱管）3.NO CONTACT TO BOARD（B板退服）λAlarm Code：IK4009041 λ告警影响：整站退服，小区不发射；λ告警原因分析：若基站无C板或者GPS告警的话，则是B板故障λ告警解决方法：网管重启基站不管用的话，需要上站更换，更换B板会自动下软件，基站侧不需要做任何操作，大概需要10分钟左右4.LTECellAdminDown(小区退服)λAlarm Code：LTECellAdminDown λ告警影响：相应小区退服；λ告警原因分析：一般都是由于基站硬件告警或者小区被lock所致λ告警解决方法：首先排除小区或基站是否被locked，其次查看是否有导致小区退服的硬件告警5.NO CONTACT TO BOARD（RRH脱离）λAlarm Code：IK4009138 λ告警影响：某个RRH对应的小区不发射λ告警原因分析：造成此告警的原因可能是电源，光纤及RRH故障λ告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查6.CB LOS LOF CPRIPORT *（某个小区RRH脱离）λ Alarm Code：IK4004030 λ告警影响：对应小区不发射λ告警原因分析：造成此告警的原因可能是电源，光纤及RRH故障λ告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查7.CB ALL CPRIPORTS FAILED(所有小区不RRH脱离)λAlarm Code：IK4004061 λ告警影响：所有小区不发射λ告警原因分析：造成此告警的原因可能是电源，光纤及RRH故障λ告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查8.CB TRANS RX LOS CPRIPORT *(某个RRH脱离)λ Alarm Code：IK4004042 λ告警影响：造成此告警的原因可能是电源，光纤及RRH 故障λ告警原因分析：RRH掉电、不加电，RRH掉死，光纤故障，CCM板卡故障等原因都会出现RRH脱离告警；λ告警解决方法：需下站查看电源及RRH和C板连接的光纤衰耗，如果两种情况都正常的话，就要考虑RRH本身的问题了，最好的方法是塔上和别的正常小区做对调来排查；9.CB GPS ANTλ Alarm Code：IK4004082 λ告警影响：GPS时钟不同步，长期告警会造成整站退服λ告警原因分析：GPS天线安装问题或者接头等问题λ告警解决方法：检查GPS天线及各个接头，告警同时会伴随产生以下告警IK4004012，IK4004014，IK4004157（GPS锁卫星失败）10.ANTENNA_PORT TX VSWR THRESH2（2级驻波）λ Alarm Code：IK4011011 λ告警影响：小区不发射λ告警原因分析：天馈接口问题λ告警解决方法：下站基站馈线头是否松动或者进水等等11.ANTENNA_PORT GAIN CONTROL TX（天线口传输主分支增益已经超出范围）λ Alarm Code：IK4011005 λ告警影响：小区不发射λ告警原因分析： RRH硬件故障λ告警解决方法：step1：SAM侧重启该RRH。

常见基站告警处理主要告警：常见的最多的告警是CF 2A:57,为接收通路不平衡告警，而其中绝大多数为假告警，这样的假告警对基站业务实际上是没有影响的。

对于真告警，一般都是伴随着CF 2A:8、CF 2A:33这样的告警出现，我们处理完CF 2A:8、CF 2A:33，CF 2A:57自然就跟着消除。

对于如何分辨该告警的真假，我们一般采用测相关TRX的SSI值来区分，对于假告警，我们直接修改天线在OMT中的参数，便可以消除告警。

其次CF 2A:33也出现得较多，为分集接收告警，这样的告警比较影响通话质量。

硬件故障可以引起这个告警，像2202 CDU D；2202的TRU；2206的CXU；2206的DTRU，；另外人为原因也可以造成该告警，如基站IDB数据配置错误（天线不共享却配置为共享）；将两个小区的光纤接得交叉；辅柜掉电，造成与辅柜相连天线丢失一路RX信号等。

CF 2A:57告警处理目前出现的这个告警大多为假告警如果是真告警，也多是伴随着CF 2A:33、CF 2A:8、CF 2A:9之类的告警同时出现，一般处理完这些告警，CF 2A:57的告警就会随之消除这里只说明如何处理假的CF 2A:57告警一般情况下，假的CF 2A:57在用OMT读取告警时，只有这样一条告警，如图为了确定为假告警，可对上图告警中的RX-2、RX-3对应的TRX2、TRX3进行SSI值的测试，如果SSI值都正常，则为假告警。

处理过程打开OMT，选择Radio－>在对应小区上点右键－> Define－>Antenna Supervision，如图选择Antenna Supervision后，出现下图这些参数的意思为：在1440分钟的统计周期内，两路RX信号如果有（达到或超过）7000个不平衡度为（达到或者超过)6db的通话采样，就会出现CF 2A：57告警。

因为是假告警，可以调整参数来消除它：将6db－>12db1440分钟－>100分钟7000次－>18000次点OK后，将基站复位重起后，告警消失。

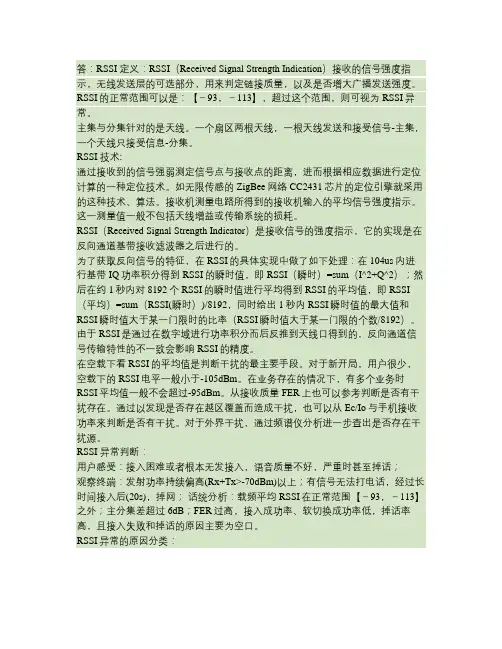

答：RSSI 定义：RSSI（Received Signal Strength Indication）接收的信号强度指示，无线发送层的可选部分，用来判定链接质量，以及是否增大广播发送强度。

RSSI的正常范围可以是：【－93，－113】，超过这个范围，则可视为RSSI异常。

主集与分集针对的是天线。

一个扇区两根天线，一根天线发送和接受信号-主集，一个天线只接受信息-分集。

RSSI 技术:通过接收到的信号强弱测定信号点与接收点的距离，进而根据相应数据进行定位计算的一种定位技术。

如无限传感的ZigBee网络CC2431芯片的定位引擎就采用的这种技术、算法。

接收机测量电路所得到的接收机输入的平均信号强度指示。

这一测量值一般不包括天线增益或传输系统的损耗。

RSSI（Received Signal Strength Indicator）是接收信号的强度指示，它的实现是在反向通道基带接收滤波器之后进行的。

为了获取反向信号的特征，在RSSI的具体实现中做了如下处理：在104us内进行基带IQ功率积分得到RSSI的瞬时值，即RSSI（瞬时）=sum（I^2+Q^2）；然后在约1秒内对8192个RSSI的瞬时值进行平均得到RSSI的平均值，即RSSI （平均）=sum（RSSI(瞬时）)/8192，同时给出1秒内RSSI瞬时值的最大值和RSSI瞬时值大于某一门限时的比率（RSSI瞬时值大于某一门限的个数/8192）。

由于 RSSI是通过在数字域进行功率积分而后反推到天线口得到的，反向通道信号传输特性的不一致会影响RSSI的精度。

在空载下看RSSI的平均值是判断干扰的最主要手段。

对于新开局，用户很少，空载下的RSSI电平一般小于-105dBm。

在业务存在的情况下，有多个业务时RSSI平均值一般不会超过-95dBm。

从接收质量FER上也可以参考判断是否有干扰存在。

通过以发现是否存在越区覆盖而造成干扰，也可以从 Ec/Io与手机接收功率来判断是否有干扰。

基站常见故障处理CF EC10（Main fail (External Power Source Fail)）：外部电源故障处理步骤：1．检查出现故障小区的PSU是否工作正常：检查指示灯是否正常；2．检查电源链路，包括电缆、熔丝空开等；3．检查IDB中配置的电源系统是否和实际使用的电源系统一致；4．检查交流电源是否连接正确；5．更换PSU。

HW and IDB inconsistency（硬件和IDB数据不一致）：处理步骤：1．检查硬件的频段、配置数量是否和IDB的配置数据相一致。

2．如发现数据不同，需要重新传建IDB或者在IDB中进行修改。

Climate sensor fault, System voltage sensor fault，A/D converter fault告警处理步骤：1．检查出现告警小区的PSU、ECU是否工作正常。

2．如PSU出现问题，则更换。

（参照例三）3．如ECU出现问题，则更换。

4．将出现告警的ECU电源关闭，更换ECU。

5．更换后，将其电源开启。

TRX 1A/13 (RF loop test fault): RF 环路测试故障处理步骤：1，检查TX电缆与TRU是否正确连接。

2，对TRU进行复位或者断电后重新加电，看是否能够恢复。

3，讲该载频进行退出/进入服务的操作，或者将该载频对应的TG退服后重新进入，看是否可以恢复。

4，若经过上述操作后，故障仍然存在，或者以后再次出现，建议更换该TRU。

TRX 1A/21 (Internal configuration failed): 内部配置失败处理步骤：1,检查CDU电源是否正常。

2,检查IDB中CDU配置是否正确。

3,检查TRU是否安装正确，与Y-link线连接是否正确。

4,检查IDB中TRU配置是否正确。

5,检查CDU-BUS线包括背板连线。

6,将CDU进行断电/加电操作。

7,重启DXU，CDU，TRU。

8,更换TRU。

无线维护机务员考试题（强化练习）1、单选以下（）项不是TRU的功能？A、功率放大B、信号处理C、VSWR监视D、发射信号合成正确答案：D2、填空题进行基站级联，应确保在进行OMT数据配置时基站（江南博哥）测的（）值和BSC侧相应基站CF中数据定义完全一致。

正确答案：TEI3、填空题移动通信按频率的使用和工作状态可分为（）、（）、（）三种。

正确答案：单工制；半双工制；双工制4、填空题（）terrible weather we’ve been having these days！正确答案：What5、填空题GSM900频段按照时分多址把每一个频道分为（）个时分复用信道，所以GSM系统信道总数为（）个，其中实际可用的信道数为（）个。

正确答案：8.1000.9926、问答题影响蓄电池寿命的因素有哪些？正确答案：温度，放电深度，放电频度，充电电流（每项一分，全对5分）。

7、单选如故障无法在抢修时限内修复，代维公司应在尽快处理的同时，向（）汇报，说明故障无法及时修复的原因。

A、省公司网络部B、市公司网络部C、移动公司代维管理人员正确答案：C8、填空题Localbus提供DXU、TRU和ECU单元的内部通信连接；CDU总线在CDU单元和TRU单元之间传送告警和RU单元的特殊信息，帮助实现（）功能。

正确答案：O&M9、单选随着环境温度的升高，浮充电压应如何调整：（）。

A、偏高B、调低C、不变正确答案：B10、单选RBS2202（满配置）使用+24V电源时最大功率消耗（W）是：（）。

A、2000WB、2100WC、2400WD、3200W正确答案：B11、填空题GSM系统中每个小区的标识（）是全球唯一的。

正确答案：CGI12、填空题馈线固定距离应满足以下标准，1/2馈线水平走线时（）米，垂直走线时（）米，7/8馈线水平走线时（）米，垂直走线时（）米。

正确答案：1；0.8；1.5；113、单选将主机柜改做扩展机柜用时，需要调整（）个DIP开关。

无线维护机务员1、填空题基站系统由（）和（）两部分组成。

正确答案：BSC；BTS2、填空题在爱立信rbs2000中使用的cdu_d有三个单元组成分别是（）、（）、（）。

正确答案：CU、DU、（江南博哥）FU3、问答题上下行链路的断开控制参数分别是什么，其取值范围是多少？正确答案：上下行链路的断开控制参数分别是RLINKT和RLINKUP，RLINKUP的取值范围是1－63，RLINKT的取值范围是8－64。

4、单选SCH用于向移动台发送（）信息。

A、频率校正信息B、功率控制及时间提前量C、TDMA帧号和BSICD、系统信息正确答案：C5、问答题机房那三地合一的作用是什么？正确答案：节约材料（2.5分）；使机房内各接地点电势均衡（2.5分）。

6、问答题两个2202型机柜是否可以配成三扇区2/3/5配置？说明理由？正确答案：可以。

（2分）将第一个机柜做成主柜，CDU-A为第一扇区，CDU-C或C+做第二扇区；（1.5分）第二个机柜也做成主柜，做第二扇区，CDU类型为D。

（1.5分）7、单选GSM系统采用的工作方式为：（）。

A、单工制B、半双工制C、双工制正确答案：C8、单选下面不属于抗干扰手段的技术是：（）。

A、跳频B、不连续发射C、小区负荷分担D、动态功率控制正确答案：C9、填空题GPRS（General Packet Radio ServicE、的中文名称为（）。

正确答案：通用分组无线业务10、填空题00M频段范围上行（）MHz，下行（）MHz，带宽25MHz。

双工间距（）MHz。

正确答案：890－915；935－960；4511、单选RBS2302微蜂窝有两种保险，其中小保险的耐压值是：（）A、115VB、230VC、-48VD、24V正确答案：B12、填空题BCCH频率采用（）复用方式。

正确答案：4/1213、单选下列哪一项不是爱立信基站ECU模块所具备的功能（）控制电源设备。

A、通过本地总线与DXU通信B、控制电源设备C、进行电压转换D、控制风扇等气候设备正确答案：C14、填空题蓄电池组每（）进行一次容量放电性试验，以保证其正常性能。

2A/33分集接收告警处理浅谈故障名称：RXOCF 2A/33RX diversity lost什么是分集接收，有哪些作用？分集是一种克服多径衰落的有效方法，即在若干支路上接收相互间衰落特性相对独立且携有相同消息的信号，然后通过合并技术再将各个支路信号合并输出。

那么就可在接收终端上大大降低深度衰落的影响。

分集的方法有空间分集、时间分集、频率分集、极化分集等。

1. 查看网络中现存的告警.最常用的方法是使用RXMFP和ALLIP查看网络中目前存在的告警.有关RXMFP和ALLIP的命令格式请参考ALEX.最终我们可以得到一个告警代码和RU提示,这和我们前面用OMT 在基站上监测的告警是一致的.这种方法对发现网络中大部分告警都是有效的.但对那些出现后又能自行消除的告警就不一定合适.因为有可能看不到这些告警，此时我们需要用另一种方法处理。

2．查看网络中的历史告警记录.使用RXELP 命令可以列出曾经出现过的告警的记录. 有关RXELP 的命令格式请参考ALEX. RXELP 的输出如下图.不是很直观,告警代码需要进行一些转换.转换方法如图所示:3．产生分集接收告警的条件The imbalance in signal strength between the receiver A- and B-side is supervised on a TRU basis. The fault arises when one or several TRUs have reported a signal strength imbalance of at least 12 dB during 50 minutes. This indicates that an RX path to one or several TRUs is faulty. The receiver sensitivity for these TRUs is reduced by about 3.5 dB.（基站的一个或若干个载频的2路接收信号A、B的强度相差至少为12 dB(即≥12 dB),并且持续50分钟以上，基站就会产生分集接收告警。

1、爱立信基站主设备介绍硬件故障软件故障动力故障传输故障更换载频时，注意戴上防静电环，防止静电危害人体健康人体上的静电影响载频板子载频驻波比告警出现的原因有：(1)、载频连线CS-03等连接线；(2)、载频；(3)、耦合器与合路器；(4)、天馈系统引起扩容后基站无法正常工作的原因：(1) 扩容载频坏；(2) 扩容载频槽位坏；(3) BTS背板坏；(4) BTS背板连接排线坏影响小区覆盖大小的要紧因素有基站天线高度、天线下倾角、天线特性、基站发射功率、接收机灵敏度等在更换BCCH载频时不需要关闭TEL （错）1.RBS2206基站中，有4个G.703接口。

Y－LINK最大的速率是13MBIS/S。

2.RBS2206中，目前要紧使用的CDU类型有CDU-G 与CDU-F3.一个RBS2206机架最多可支持 6 个dTRU。

4.爱立信2202设备四条总线本地总线 , 时钟总线 ,X总线， CDU bus线，5.DXU21 DCP 与时隙上的关系对应表。

A端口：1 至 31B端口：33 至 63C端口：287 至 317D端口：319 至 349CDU-C，C+所含的合成器为 HCOMB ，CDU-D所含的合成器为FCOMB ，CDU-C+既可接成A 型接法，又可接成C型接法，GSM900本架内从HLOUT连到HLIN时要加 3dB衰减头。

IDB版本C+9d-2.2中的C+表示CDU的类型为C+，9表示频率为900MHZ，d表示使用双工器，前面的2表示有2条天线，后面的2表示最多接2个载波。

我省使用爱立信宏蜂窝设备的型号要紧为RBS2000系列的2202与 2206 ；2000系列机架连接方式有级连， TG同步与主附架。

6.基站时钟板告警有可能是软件版本与硬件版本不匹配造成。

(T)7.下列（ D ）项不是TRU的功能？A、功率放大B、信号处理C、VSWR监视D、发射信号合成8.RBS2000中有（）条LOCAL BUS？每条LOCAL BUS上最多携带（）个载波？A、1，6B、2，6C、4，4D、1，19.dTRU can handle how many users on one GSM Time Slot?BA) 1B) 2C) 6D) 1210.What is needed if you want to change RBS 2206 power system from AC to –48 volts?BA)Direct connection to IDMB) -48 volt PSU onlyC)DCCU and –48 V DC PSUD)DCCU and +24 V DC PSU11.The Main DC supply voltage in the RBS is__________.BA) - 24 VDCB) + 24 VDCC) - 48 VDCD) + 48 VDC12.From where to where Y-link is connected?DA)CDU-G to CDU-FB)CDU to CXUC)CDU to dTRUD)DXU front to dTRU backplane13.The dTRU performs which of the following?DA) Signal Modulation/Demodulation and Amplification.B) Burst formatting, ciphering, interleaving & speech coding.C) Cross connect timeslot information.D) Both A and B.14.What is the meaning of multidrop ? BA) A quick way of decreasing the temperature inside the cabinet.B) Casacading of PCM-links between RBS’s.C) A quick way of decreasing the outputpower of the TRU’s.D) All calls are dropped when you push the reset button on one of the TRU’s.15.The PSUs are responsible for_______________.CA) Controlling the usage of the backup batteriesB) Receiving the input AC main supply and distributing it throughout the cabinetC) Transforming and rectifying input AC power and providing dc input supplyto the IDMD) Supervising power management and controlling the charging of the backup batteries16.What is the idea of using a combiner?BA)Up to four sites can share one PCM linkB)Several TRXs can share one antenna systemC)The mobile can listen to two base stations at the same timeD)Only one base station is needed per siteE)Sending and transmitting can be performed from the same antenna17.The TRU handles how many timeslots per carrier?AA)8B) 3C)32D)1618.天线增益是如何获得的?BA)在天线系统中使用功率放大器B)使天线的辐射变得更集中C)使用高效率的天馈线D)使用低驻波比的设备19.It is possible to have mixed CDU’s in the cabinet. Which combinations areallowed?DA) CDU type A and CDU type C+B) CDU type A and CDU type CC) CDU type A and CDU type DD) Both A and B20.Which unit enables connection of multiple transmitters to the same antenna?AA) Combining and Distribution Unit (CDU)B) Power Supply Unit (PSU)C) Transceiver Unit (TRU)D) Distribution Switch Unit (DXU)21.The ACCU performs which of the following?BA) Supplies DC power to the batteries.B) Provides circuit breaker protection for the PSU’sC) Distributes power to the IDM’sD) Provides circuit breaker protection for all Main RU’s in the cabinet22.Which type of CDU is a narrowband combiner?DA) CDU-AB) CDU-CC) CDU-C+D) CDU-D23.Which of the following can the OMT perform?DA) Read the cabinets Installation DatabaseB) Reconfigure the cabinets Installation DatabaseC) Display faults in the RBSD) All of the above24.The PSUs are responsible for __________________CA) controlling the usage of the backup batteriesB) receiving the input AC main supply and distributing it throughout the cabinetC) transforming and rectifying input AC power and distributing itD) supervising power management and controlling the charging of the backup batteries25.During normal network operation the Base Station Timing ______________ and sentto other RBS units.BA) is generated in the ECU’s Central Timing UnitB) is synchronized in the DXU using T1 frame sync, or generated from TS 0 (E1).C) is generated in the #1 TRUD) is received via the Air interface1.RBS2000站温度过高超过门限值时，则 EXTERNAL ALARM 灯会亮。

无线维护机务员考试试题（强化练习）1、问答题请说出GSM小区规划的6个基本步骤。

正确答案：第一步：覆盖和话务需求分析第二步：初步小区规划第三步：论证第四步：系统设计第五步：实施第六步：系统调试（江南博哥）2、填空题天线分极接收的两种主要方法：（）和（）。

正确答案：空间分极接收；极化分极接收3、问答题某小区忙时话音信道试呼次数为3000，拥塞次数为150，掉话次数为20，分别计算本小区的拥塞率和掉话率。

）正确答案：拥塞率＝150/3000×100％＝5.00％掉话率＝20/（3000-150）×100％＝0.70％4、问答题RBS2302和RBS2202两种型号基站工作的温度范围是多少？正确答案：RBS2302：－33℃～45℃RBS2202：5℃～40℃5、单选GSM（）两个主要系统组成。

A、SS&OSSB、OSS&BSSC、SS&BSS正确答案：C6、填空题天线分集接收的分集接收方法主要（）和（）。

正确答案：空间分集；极化分集7、填空题我省的RBS2202设备采取的直流供电电压为正（）V或者是负（）V。

正确答案：24；488、单选TRU的应用软件是由（）直接加载的。

A.SATTB.BSCC.DXUD.OMT正确答案：C9、填空题GPRS中，MS的移动性管理的三种状态为：（）、（）、（）。

正确答案：IDLE状态；STANDBY状态；READY状态10、单选RBS2302红灯闪亮说明：（）。

A、故障正在消除B、一级告警C、二级告警正确答案：A11、单选具有E1（2Mbit/s）、T1（1.544Mbit/s）两种传输接口，E1和T1通过面板上的开关进行选择的是：（）。

A、DXU-01B、DXU-02C、DXU-03D、DXU-11正确答案：D12、单选当BSC发现BTS中存储的数据有错误时，将会执行如下操作：（）。

A、MO将重新被load并且被test，BTS参数将被重新更新B、BTS会退服并输出告警C、输出告警D、BSC重新启动正确答案：A13、问答题DXU绿灯闪亮代表设备处于何种状态？正确答案：（1）正在从BSC接收软件，进行软件更新；（1.5分）（2）结构激活正在进行中，可能需要花费超过10秒钟完成；（2分）（3）由BSC对DXU进行RESET。

华为TD-LTE移动基站告警名称解释影响通过一天的整理，终于把这些告警弄出来了，拿出来和大家一起分享。

告警类别告警名字告警解释级别告警影响eNoDeB无线告警 S1接口故障告警 "S1AP（S1 Application Protocol）连接在底层SCTP 链路资源可用时，eNodeB将向MME发起连接建立请求；MME对连接请求做合法性检查，检查不通过，将无法建立连接；eNodeB收到MME的响应后，如果发现MMEC冲突将无法建立连接。

当底层SCTP链路故障、S1AP协议层因数据配置错误或者MME异常无法建立连接时，产生此告警。

" 重要基站将释放已经接入该异常S1接口上的所有用户。

如果小区没有状态正常的S1接口，非调测态下，基站将去激活小区；调测态下，基站可以激活小区，但新的用户将无法接入到这些小区。

eNoDeB无线告警 S1接口配置失败告警 "当eNodeB上更新eNodeB名称、跟踪区域、支持的运营商变更时，将发起S1AP（S1 Application Protocol）接口配置更新。

当S1AP协议层配置更新异常时，产生此告警。

" 重要基站的最新配置数据将无法成功更新给核心网，导致基站与核心网的S1AP层配置数据不一致，会造成入网和寻呼失败。

eNoDeB无线告警 X2接口故障告警 "X2AP（X2 Application Protocol）连接在底层SCTP 链路资源可用时，eNodeB将向对端eNodeB发起连接建立请求；对端eNodeB对连接请求做合法性检查，检查不通过，将无法建立连接；eNodeB收到对端eNodeB的响应后，如果发现对端eNodeB在黑名单中将无法建立连接。

当底层SCTP链路故障、X2AP协议层因配置错误或者对端eNodeB异常无法建立连接时，产生此告警。

" 重要基站释放正在通过产生告警的X2接口进行切换的用户，在该告警恢复前，基站将无法继续支持与对应基站间的X2接口切换流程，无法继续支持与对应基站间的小区干扰协调过程。

爱立信基站设备操作与维护考试题（现场操作）1、IDB的配置安装流程1、连接OMT、读IDB、检查IDB、断开OMT、构造IDB（CREAT IDB）2、定义外部告警、定义PCM、定义TEI、定义VSWR、连接OMT、置DXU为LOCAL模式、INSTALL IDB2、以下是采用RBS2206V2设备来建一个12+12+12的基站，只用4条PCM（不考虑开EDGE,信令不压缩），利用MULTIDROP的技术，按要求作以下操作：（1）写出每个机柜DXU的TEI值，传输的配置参数及所选用的同步源。

（2）需要的传输直连线&级联线数量，画出PCM的与机柜的连接图。

（3）假如所有机柜都是采用CDU_F，请问三小区共有几根双极化天线，天线是如何连接的？直连线2根，级联线2根三小区共需3根双极化天线，每根天线连接于每个机柜内CDU1和CDU3的TX/RX接口地址： TEI=62 TEI=61 TEI=62级联关系：CASCADE STANDALONE CASCADE同步源： PCM-A 、PCM-C PCM-A、PCM-C PCM-A、PCM-C3、爱立信基站CF 2A 33的分集接收告警原因及处理方法?故障原因描述：在TUR上A面和B面的接受到的信号强度相差太大，TRU将报告分极接受告警；RX天线回路故障和TRU板本身故障都可能引起分极接收告警处理方法：用OMT连接RBS，读出IDB和fault code点击radio确定故障小区检查相关连接线是否松动连接线包括：RX馈线、跳线，CDU到TRU的RX线缆等如果连接线没有发现问题则进行下面步骤。

点击MO，查看监控每个TRX的分极接受状态（每5分钟刷新一次），重点检查两项指标：SSI：正常值为+3和-3之间，超出则可能TRU板坏CUR：话务量的统计参考，如果CUR总是为零，表明该TRU工作可能不正常以上参数不正常则更换该TRU。

天线出现故障的情况很少，如果以上连接线没有问题，而且每个TRX的SSI值都不正常，故障就可能出现在天线了。

CU不能正常工作导致分集接收丢失故障
目录
1 现象描述 (1)
2 告警信息 (1)
3 原因分析 (1)
4 处理过程 (2)
5 建议 (2)
6 总结 (2)
1 现象描述
E厂家2XXX设备在XXE24基站出现分集接收丢失故障。

DXU的Operational绿灯亮、BTS fault黄灯亮。

2 告警信息
在OTM上出现CF I2A:33告警。

3 原因分析
HLIN和HLOUT连线问题或DU问题或天馈驻波比问题。

4 处理过程
经现场使用Site Master测试，此小区天馈线系统驻波比在正常范围之内。

仔细检查馈线走向，馈线与天线连接都正确。

HLIN和HLOUT连线的连接正确。

逐个载频SSI测试，主机柜各载频SSI值均异常。

该小区使用主副两个柜，主柜配置6个TRU, 副柜配置0个TRU。

由于小区话务量减少，只使用主柜的6个TRU,而将副柜的TRU退出服务。

副柜没有TRU正常工作， CU就不能正常工作，副柜上的天线就不能正常工作，产生分集接收告警。

在副柜加一个TRU后，分集接收告警消失，测量主机柜各载频的SSI值正常。

5 建议
减容时要根据现场情况，不要随便让一个或几个载频退服，造成不必要的麻烦。

6 总结
经了解，目前为了提高载频利用率，载频位置经常变动，如果基站按照主副两个机柜配置，副柜必须保证有一个TRU在正常工作状态。
