田口方法及Minitab应用.ppt

E(L) = E( y – m )2 = E[(y – Ey) + ( Ey – m )]2=E(y – Ey)2 + ( Ey – m )2 = σ2+ δ2 σ2 =E(y – Ey)2 ，它是y与自己均值的偏差的平方，y的方差； δ2 = ( Ey – m )2 ，它是y的均值对目标值的偏差的平方；
信号因子(M)，是由产品使用人或操作人设定
的参数，用以表示产品反应所应有的值。举例
来说，一台电扇的转速，即为使用人期望应有
风量的信号因子。汽车前轮的操纵的角度，即
为使用人期望该车行车转弯半径的信号因子。
X
又例如数字通讯系统中发送的0与1，复印机影
印时的原始文件等，也皆为信号因子。
控制因子（输入变量）
一则发人深省的新闻报道
2019/7/10
15
田口方法是最常应用在参数设计和允差设计， 以使制造出来的产品成本最低、变异最小。
一则发人深省的新闻报道
2019/7/10
16
所谓质量就是产品上市后给与社会的损失，但是由于功能本身所产生的损失除外；
1、定义中的“社会”系指生产者以外的所有人，即使用者以及其他第三者； 2、定义中“给与社会的损失”系包括：
用工程的方法来研究产品质量,把产品设计当成工程设计,把产品设计质量的好 坏看成是工程设计质量,用产品给社会造成的经济损失来衡量产品的质量。 (2)“源流”管理理论
“源流”管理的思想把质量管理向前推进了一步。认为开发设计阶段是源流、
是上游,制造和检验阶段是下游。质量管理中,“抓好上游管理,下游管理就很容易。” 若设计质量水平不高,生产制造中很难造出高质量的产品,即所谓“先天不足,后患无 穷”。
质量损失函数示例

田口DOE及MINITAB应用
田口方法的产生背景 正交设计是田口方法的主要工具，创立于50年代初;它是一种高效益的试验设计与最优化技术。在60年 代，日本应用正交设计就已超过百万次。 田口玄一博士介绍：“日本人学质量管理，用一半时间学习正交设计”。 在日本，据说一个工程师如果不懂这方面知识，只能算半个工程师。 二次大战后日本经济高速增长并超过美国的一个决定性(技术)因素是在于推广应用正交设计。其原因 是:美国对专业技术(系统设计)投入很多，日本则较少，主要是向美国照搬照学；对通用技术(参数设计和 容差设计)美国缺少和落后，日本则大大领先。
第 11 页
田口方法的基本概念-03
田口DOE及MINITAB应用
正交表意味着设计是平衡的，即各个因子水平被赋予相等的权重。
第 12 页
田口方法的应用
田口DOE及MINITAB应用
技术开发
生产线外 品质工程
★系统设计 ★参数设计 ★允差设计 ★测量器具的系统校正
产品设计
制程设计
★利用计量值的控制 ★制程的诊断与调节 ★反馈系统的设计与管制 ★预防保养 ★规格、安全与检查设计
田口DOE及MINITAB应用
Taguchi Design of Experiments and Minitab Application
朱克龙
2013年8月18日
主要内容
田口DOE及MINITAB应用
产品全生命周期质量保证技术的特点 田口方法的产生背景 田口方法的特点、基本概念及其应用 田口的产品设计的三个阶段 正交试验法的概念和基本方法 田口对产品质量引入了新的定义 田口方法与传统设计的区别 Minitab 中的田口设计试验 静态田口设计示例 插拨电开关机爆音问题参数优化示例 小结—Minitab中田口方法的优点

Minitab做实验设计（DOE）（田口法）（3因子3水平）编著：鲁仁山2007.12.271．双击桌面上的Minitab图标。

2．这是打开后的界面。

3.如上所示，将资料输入表中。

4. 数据输入完毕，打开Stat菜单，点选DOE Taguchi Create Taguchi Design…5. 这是弹出的界面。

6.根据水平的数量点选相应的水平设计，根据因子的数量点选相应的数字，然后按下Designs…按钮。

7.在弹出的界面上点选相应的正交方案，本例点选L9，然后按OK确认。

8. 这是弹出的界面，之前的灰色按钮（未激活）的已全部激活，按下Factors按钮。

9. 这是弹出的界面。

10．如图所示，将资料输入弹出的界面，然后按OK确认。

11.按下Options按钮，这是弹出的界面。

12. 如图所示，钩选Store design in worksheet，然后按OK确认。

13.这是弹出的实验设计组合排列表。

14.将根据实验组合进行实验得到的实验数据作为响应填入表中。

15. 打开Stat菜单，点选DOE Taguchi Analyze Taguchi Design…16. 这是弹出的界面。

17.在Response data are in处填入响应所在的栏位号，然后按下Graphs…18. 这是弹出的界面。

19.根据需要，如图所示点选相应的项目，按OK确认，然后按下Analysis。

20. 这是弹出的界面。

21. 根据需要，如图所示点选相应的项目，按OK确认，然后按下Terms。

22. 这是弹出的界面。

23. 如图所示点选相应的项目，按OK确认，然后按下已激活的Analysis Graphs。

24. 这是弹出的界面。

25. 如图所示点选相应的项目，按OK确认，然后按下Options。

26. 如图所示点选相应的项目，按OK确认，然后按下Storage。

27. 这是弹出的界面。

28. 如图所示点选相应的项目，按全部OK确认。

Main Effects Plot for Means
主效應因子平均值圖
A
B
C
D
13.8
12.6
11.410.2Fra bibliotek9.01
2
1
2
1
2
1
2
國立雲林科技大學 工業工程與管理所
波霸奶茶涼度實驗
A
2
1
B
2
1
Interaction Plot for Means
交互作用因子平均值圖
1
2
1
2
15.0 12.5 10.0
Mean
15.0 12.5 10.0
B
C
國立雲林科技大學 工業工程與管理所
波霸奶茶涼度實驗
• 選Stat=>DOE=>Taguchi=>Predict Taguchi Results 勾選確認實驗 預測項目
設定因子水準 來進行預測
波霸奶茶涼度實驗
最佳因子水準組合A2B2C2D1
波霸奶茶涼度實驗
國立雲林科技大學 工業工程與管理所
PS：不能打中文
7.因子名稱命名 8.因子水準定義 9.因子配置欄位
國立雲林科技大學 工業工程與管理所

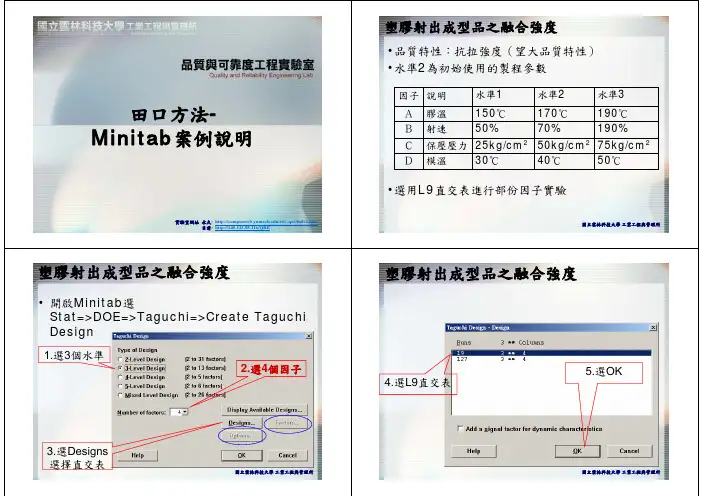

塑膠射出成型品之融合強度
12.將直交表 輸出到表格
10.選OK
國立雲林科技大學 工業工程與管理所
11.選Options
國立雲林科技大學 工業工程與管理所
L9直交表的各因子 水準規劃結果
國立雲林科技大學 工業工程與管理所
Ｄ 模溫
30℃
40℃
50℃
•選用L9直交表進行部份因子實驗
國立雲林科技大學 工業工程與管理所
