线路防鸟刺技术规范

输电线路防鸟刺、防鸟挡板、防鸟盒、防鸟针及防鸟罩的加工与安装1. 防鸟刺加工及安装1.1结构及分类防鸟直刺样图防鸟弹簧刺样图防鸟刺是针对于电力铁塔防止鸟害筑巢而加工的产品，安装在输变电线路设备的杆塔横担的上部位置。

由多根根针状钢丝（有部分中间由螺旋式弹簧式结构）组成，一端散开呈伞状，另一端在底部集中固定在杆塔上，有效防止鸟类在导线瓷瓶串的正上方打斗、停留、筑巢，确保线路的畅通，减少停电事故的发生，驱鸟防鸟害效果明显，不伤害鸟类的生存，实现了人与鸟类和谐共处的原理。

防鸟刺主要由防鸟刺本体和连接金具组成。

防鸟刺本体分为防鸟直刺(FNCZ)、防鸟弹簧刺(FNCT)和异型防鸟刺（FNCY）三类。

连接金具按照连接形式可分为U型和L型，按照功能可分为倾倒型(Q)和非倾倒型(FQ)。

1.2技术要求1.2.1 一般要求防鸟刺的一般要求如下：a）防鸟刺防腐工艺宜采用热镀锌或冷渗锌方式。

b）防鸟刺应配有内锥形收拢装置。

c）防鸟刺端部应磨尖，锥度1:5。

d）U型连接金具宜考虑防坠落设计形式。

e）防鸟弹簧刺和异型防鸟刺的弹簧绕圈应弹性良好，弯折90o后能恢复原状。

1.2.2 外观及尺寸要求1.2.2.1 外观要求各部件表面应连续完整，镀层厚度均匀，无漏镀面、滴瘤、黑斑、无溶剂残渣、氧化皮夹杂物等缺陷。

镀锌颜色一般呈灰色或暗灰色。

1.2.2.2 尺寸要求(1) 防鸟直刺a）针刺直径一般有三种规格：?2.0±0.2mm、?2.5±0.25mm、?3.0±0. 25mm。

b）针刺长度应为L±5mm。

c）针刺采用组合长度（长、中、短三种长度针刺数量各占1/3）或等长度两种形式。

防鸟直刺选型表见下表，示意图见下图。

防鸟直刺选型表等长度防鸟直刺正面整体示意图组合长度防鸟直刺正面整体示意图(2) 防鸟弹簧刺a）针刺长度采用等长度形式，中间为弹簧绕圈形式。

b）弹簧圈之间间距不大于10mm，弹簧丝长度约占针刺总长的30%。

高压架空线路防鸟害设施技术导则
高压架空线路防鸟害设施技术导则是为了保护高压架空线路免受鸟类的侵害而制定的一系列技术规范和建议。

以下是高压架空线路防鸟害设施的一些技术导则：
1.设计合理的防鸟设施：设计师应根据当地鸟类种类、数量和
迁徙规律等因素，合理设计防鸟设施。

防鸟设施应考虑到鸟类无法滋生和筑巢的特点，包括但不限于刺钉、套管、防尾罩等。

2.防止鸟类触碰导线：高压架空线路的导线应设置适当的导线
层间距，以防止鸟类触碰到导线。

导线层间距宜控制在鸟类无法通过的范围内，同时注意不得影响导线的正常运行。

3.防鸟火灾措施：防止鸟类在安装防鸟设施的过程中引发火灾。

应使用防火材料和阻燃设施，保证防鸟设施的防火性能。

4.定期检查和维护：高压架空线路的防鸟设施应定期检查和维护，确保设施的完好和功能正常。

如发现设施受损或失效，应及时修复或更换。

5.科学监测和防治措施：应根据高压架空线路的鸟类侵害情况，进行科学监测和防治。

根据实际需要，可采取鸟类迁徙时间限制、鸟类迁徙路线防碰措施等方法来减少鸟类侵害。

总之，高压架空线路防鸟害设施技术导则是为了保护高压架空线路的安全和可靠运行而制定的一系列规范和建议。

这些导则
能够帮助设计和施工人员在防鸟害设施的设计、安装和维护过程中，更好地保护高压架空线路免受鸟类侵害。

架空线路铁塔防鸟刺四项加装措施及两个案例一、背景架空线路铁塔通常是鸟类停留和筑巢的理想场所，然而，鸟类对铁塔的停留和筑巢行为可能导致电力系统故障、电弧短路以及对鸟类自身的危害。

因此，为了防止这些问题的发生，采取加装防鸟刺的措施是必要的。

二、加装措施为了有效地防止鸟类停留和筑巢行为，以下是四项常见的加装措施：1. 安装防鸟刺：在架空线路铁塔上安装防鸟刺，可以有效地阻止鸟类停留。

这些防鸟刺通常是以尖刺状的设计，能够阻挡鸟类的进入，从而减少鸟类对铁塔的危害。

2. 使用防鸟网：在架空线路铁塔周围设置防鸟网也是一种有效的措施。

防鸟网可以覆盖整个铁塔，阻挡鸟类进入，从而减少鸟类对铁塔的影响。

3. 喷洒防鸟剂：使用特定的防鸟剂喷洒在架空线路铁塔上，可以有效地驱散鸟类。

这些防鸟剂通常是无毒的，不会对鸟类造成伤害，但能够迫使鸟类离开铁塔。

4. 设置声音装置：在架空线路铁塔附近设置声音装置，播放特定的声音频率可以吓跑鸟类。

这些声音通常是鸟类不喜欢的声音，能够有效地驱赶它们离开铁塔。

三、案例一：某地架空线路铁塔的防鸟刺加装措施在某地的架空线路铁塔上，为了解决鸟类停留和筑巢的问题，采取了以下防鸟刺加装措施：- 在铁塔的边缘和横梁上安装了尖刺状的防鸟刺，以阻止鸟类进入。

- 防鸟刺的材质选用了耐候性好、不易生锈的材料，以确保长期有效。

经过实施这些措施后，铁塔上鸟类的停留和筑巢现象明显减少，电力系统的故障率也有所下降。

四、案例二：某架空线路铁塔的防鸟网加装措施在某架空线路铁塔上，为了应对鸟类停留和筑巢问题，采取了以下防鸟网加装措施：- 在铁塔周围设置了一层密网，覆盖了整个铁塔的范围。

- 防鸟网选用了柔软但坚固的材料，以确保不会对鸟类造成伤害。

- 防鸟网的网眼大小适中，既能阻挡鸟类进入，又能保证空气流通。

经过这些措施的实施，铁塔上鸟类的进入率明显降低，对电力系统的影响也得到有效控制。

以上是架空线路铁塔防鸟刺四项加装措施及两个案例的介绍。

220千伏输电线路安装防鸟位置要求1 上字型直线塔a）左边相和中相绝缘子正上方区域横担处各安装6支长式防鸟刺；右边相考虑与中相导线的安全距离，绝缘子正上方区域横担处可安装6支中式防鸟刺，如下图所示。

，220kV上字型直线塔防鸟刺安装图2 直线门型杆a）两边相绝缘子正上方横担处各安装6支长式防鸟刺，中相绝缘子正上方横担处沿导线方向横担的两端位置安装6支防鸟刺，如下图所示。

b）杆头上方各6支长式防鸟刺。

220kV直线门型杆防鸟刺安装图3 耐张门型杆a）每相安装绝缘子的横担处各安装6支长式防鸟刺；如下图所示，图中防鸟刺都安装于主材上，边相防鸟刺尽可能靠两边。

b）转角大于60°时，防鸟刺安装在跳线上方。

c）杆头上方各装6支长式防鸟刺。

220kV耐张门型杆防鸟刺安装图4 猫头塔a）两边相绝缘子正上方横担处各安装6支长式防鸟刺，中相绝缘子正上方横担处安装6支长式防鸟刺.220kV猫头塔防鸟刺安装图5 耐张铁塔上方挂导线横担安装6支长式防鸟刺，下方两相各安装6支长式防鸟刺，安装位置如下图所示，220kV 耐张铁塔防鸟刺安装图6 同杆（塔）多回路直线（耐张）塔a）最上层导线的绝缘子顶部按 2条规定，安装 6支中式防鸟刺。

b）在直线塔的每相复合绝缘子上部的金属部分，（可考虑）安装 6 支防鸟刺。

8 采用 V 串7直线猫头塔、酒杯塔、拉 V 塔a）两边相绝缘子正上方横担处安装6支长式防鸟刺，中相绝缘子正上方横担处安装6支长式防鸟刺。

b）横担宽度超过1200mm时中相加2支长式防鸟刺，边相各加1支长式防鸟刺。

8采用 V 串方式直线塔（杆）在带电导线正上方安装 6 支防鸟刺和绝缘子正上方安装 1 支防鸟刺；9 钢管塔考虑钢管塔多处于市区，在每相安装防鸟罩和绝缘护套。

10其他特殊形式杆塔应根据现场情况确定安装数量和采取其它防范措施。

安装示意图：。

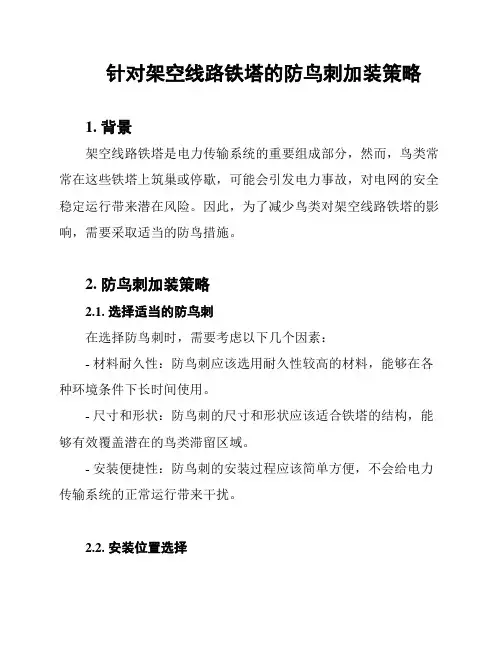

针对架空线路铁塔的防鸟刺加装策略1. 背景架空线路铁塔是电力传输系统的重要组成部分，然而，鸟类常常在这些铁塔上筑巢或停歇，可能会引发电力事故，对电网的安全稳定运行带来潜在风险。

因此，为了减少鸟类对架空线路铁塔的影响，需要采取适当的防鸟措施。

2. 防鸟刺加装策略2.1. 选择适当的防鸟刺在选择防鸟刺时，需要考虑以下几个因素：- 材料耐久性：防鸟刺应该选用耐久性较高的材料，能够在各种环境条件下长时间使用。

- 尺寸和形状：防鸟刺的尺寸和形状应该适合铁塔的结构，能够有效覆盖潜在的鸟类滞留区域。

- 安装便捷性：防鸟刺的安装过程应该简单方便，不会给电力传输系统的正常运行带来干扰。

2.2. 安装位置选择在安装防鸟刺时，需要根据铁塔的结构和鸟类的滞留习性选择合适的位置：- 铁塔顶部：在铁塔顶部安装防鸟刺可以阻止鸟类在顶部筑巢，并减少鸟类对铁塔设备的破坏。

- 支撑杆和横梁：在支撑杆和横梁上安装防鸟刺可以防止鸟类在这些区域滞留，减少对电力传输系统的潜在影响。

2.3. 定期维护和检查为了确保防鸟刺的有效性，需要定期进行维护和检查：- 清理：定期清理防鸟刺上的鸟类死体和鸟类粪便，以保持其清洁和有效。

- 检查：定期检查防鸟刺的安装状态和耐久性，如有损坏或松动应及时进行修复或更换。

3. 其他注意事项- 环保考虑：在选择防鸟刺时，应优先选择对环境影响较小的材料，并避免使用对鸟类造成伤害的刺尖过长的设计。

- 法律合规：在进行防鸟刺加装前，需要确保符合当地相关法律法规的规定，避免违反相关规定而引发法律纠纷。

4. 结论针对架空线路铁塔的防鸟刺加装策略包括选择适当的防鸟刺、选择合适的安装位置以及定期维护和检查。

在执行策略时，需要充分考虑环保和法律合规的因素，以确保安全稳定的电力传输系统运行。

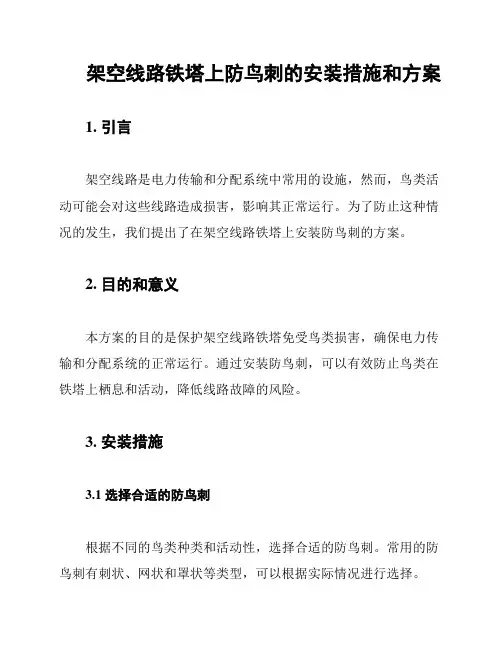

架空线路铁塔上防鸟刺的安装措施和方案1. 简介架空线路铁塔上安装防鸟刺是为了防止鸟类在铁塔上筑巢、滋生和栖息，从而避免对电力设施造成损坏和故障。

本文将介绍架空线路铁塔上防鸟刺的安装措施和方案。

2. 安装位置选择在安装防鸟刺时，需要选择合适的位置以确保其有效性。

以下是一些安装位置选择的建议：- 铁塔上横跨导线的位置：鸟类通常会在导线上筑巢，因此在导线下方安装防鸟刺可以有效防止鸟类进入。

- 铁塔上的横梁和平台：鸟类也喜欢在铁塔的横梁和平台上筑巢，因此在这些位置安装防鸟刺可以有效防止鸟类滋生。

3. 防鸟刺选择选择合适的防鸟刺是确保其有效性的关键。

以下是一些常见的防鸟刺选择：- 尖锐刺针：这种类型的防鸟刺通常由尖锐的钢针组成，能有效刺激鸟类，使其无法在铁塔上停留。

- 电击防鸟刺：电击防鸟刺通过释放低电压电击鸟类，从而驱赶它们离开铁塔。

- 振动式防鸟刺：这种类型的防鸟刺通过产生振动来阻止鸟类在铁塔上停留。

4. 安装步骤以下是安装架空线路铁塔上防鸟刺的一般步骤：- 清理铁塔表面：确保铁塔表面干净，没有杂物和尘土。

- 定位安装位置：根据安装位置选择的建议，确定防鸟刺的安装位置。

- 固定防鸟刺：使用合适的固定装置将防鸟刺牢固地安装在铁塔上。

- 检查安装质量：确保防鸟刺安装牢固，没有松动和损坏。

5. 定期维护为了保证防鸟刺的有效性，需要进行定期维护。

以下是一些维护建议：- 清洁：定期清洁防鸟刺，确保其表面没有积聚杂物和鸟粪。

- 检查损坏：定期检查防鸟刺是否有损坏，如有需要及时更换。

总结：架空线路铁塔上防鸟刺的安装措施和方案包括选择合适的安装位置、选择合适的防鸟刺、按照安装步骤进行安装，并定期进行维护。

这些措施能够有效地防止鸟类在铁塔上筑巢、滋生和栖息，保护电力设施的正常运行。

110kV架空输电线路进行防鸟刺安装维护检修3。

1鸟刺得制作及技术要求3。

1。

1 鸟刺采用国标不锈钢丝加工而成,规格为Φ３、6±0.1mm,根数不得少于３０根。

鸟刺底座采用夹板形式,夹板至少选用Ｑ235优质钢板,高温热处理一次冲压成型,宽度为50mm,厚度不得小于１0mｍ,可卡在15mm厚得角钢上。

上附两个螺栓固定孔,孔内套丝,固定螺栓直径不得小于1６mm,为了保证连接牢固采用双螺栓,双母。

3.1。

2鸟刺除不锈钢丝外其余部分应镀锌,鸟刺镀锌应符合浸镀锌件得锌层质量要求。

3.１。

3鸟刺制作完成后表面焊接、镀锌应光洁、厚度均匀、耐侵蚀,鸟刺外观美观、光洁、无毛刺、无裂纹、高度不得低于800ｍｍ。

3。

１.4安装鸟刺技术措施(1)鸟刺安装后应为放射型半球状分布,能起到立体防护作用,在运行过程中不能发生鸟刺刺针倒伏现象、(2)上下传递鸟刺与工器具时必须使用绝缘循环无头绳索从塔身内进行起吊,严禁在塔外起吊;起吊过程中为防止绳索在塔身内来回摆动,起吊人员应设摆头绳进行牵制;遇五级以上大风,雷雨、大雾天气时,应停止作业并拆除绝缘循环无头绳索;作业人员得活动范围、起吊得工具与材料及绳索与带电体得安全距离必须满足要求:。

如图:((4)安装数量要求1１0kＶ线路防鸟刺安装标准1)上字型直线杆:左边相与中相绝缘子上方横担处安装1只普通防鸟刺;右边相考虑与中相导线得安全距离,横担处可安装2只短式防鸟刺。

２)上字型直线塔:左边相与中相绝缘子上方横担处安装2只普通防鸟刺;右边相考虑与中相导线得安全距离,横担处可安装４只短式防鸟刺。

3)直线门型杆:每相绝缘子上方横担处安装２只普通防鸟刺。

4)耐张门型杆:每相引流线上方横担处安装2~3只普通防鸟刺、5)猫头塔:边相导线横担安装每处安装2只普通防鸟刺,中相在地线横担处安装4只普通防鸟刺。

６)耐张铁塔:每相引流线上方横担处安装2～3只普通防鸟刺,中相跳线横担处安装2只普通防鸟刺。

新疆电力公司架空输电线路防鸟装置技术标准1 总则1.1为防止架空输电线路鸟害跳闸，提高防鸟害技术水平，特制定本标准。

1.2本标准是依据国网公司《110（66）kV～500kV架空输电线路运行规范》、《110（66）kV～500kV架空输电线路技术监督规定》，西北电网公司《架空输电线路防鸟装置装设规定》等有关规范和规定，结合近年来新疆电力公司防治鸟害经验而制定的。

1.3本标准针对新疆电网架空输电线路所发生的鸟害故障情况，提出防鸟装置制作和安装标准以及运行维护要求。

1.4本标准适用于新疆电网110~220kV架空输电线路。

2 一般规定2.1 公司系统110~220 kV架空输电线路一般应全线装设防鸟装置。

其中，新建线路应将加装防鸟装置作为基本要求，在设计和建设过程中予以落实；在役线路应在技改大修项目中予以安排落实。

2.2 防鸟装置不得对现有杆塔外绝缘间隙造成明显影响，并综合考虑防腐、防风、防冰（雪）以及现场检修的要求，安装时不应在杆塔横担上重新打孔。

2.3 防鸟装置相对导电体的有效遮蔽范围：110kV应大于0.7米；220kV应大于1.2米。

同时，防鸟装置之间不得留有鸟类活动的间隙。

2.4 防鸟装置应在杆塔上安装牢固，因检修需拆卸时要放置在可靠部位，检修结束后恢复原状。

2.5 输电线路加装防鸟装置应坚持因地制宜的原则，根据鸟类特征采取防范措施。

在一般地区，可只采用加装防鸟刺措施；对存在长足型鸟类等普通防鸟刺作用不明显的地区，应采用防鸟刺与防鸟板相结合的措施。

2.6 输电线路用防鸟刺应选用工厂制作的定型产品。

3 防鸟装置制作标准3.1防鸟刺制作标准3.1.1 制作防鸟刺材料宜采用Ф6~8冷拔丝制作，采用其他材料制作时，应具有相同刚度和抗疲劳特性。

3.1.2 防鸟刺固定一般采用6分（3/4）钢管，将40根Ф6~8冷拔丝插入管内，焊压牢固，鸟刺长度在30~50厘米不等，呈均匀排列。

3.1.3 打开后的防鸟刺应呈半球状，中间有一根直刺，阻止鸟类从上往下降落，最下一层应为短刺，阻止鸟类在横担缝隙行走或栖息。

架空线路铁塔防鸟刺四项加装措施及两个案例引言架空线路铁塔是电力输送的重要设施，但常常受到鸟类的干扰，可能导致短路、事故甚至火灾。

因此，为了防止鸟类对架空线路铁塔的侵扰，我们需要采取一些加装措施。

本文将介绍四种常见的加装措施，并提供两个实际案例作为参考。

1. 安装鸟刺鸟刺是一种常见的防鸟设备，其设计原理是通过在架空线路铁塔上安装尖锐的物体，阻止鸟类在上面栖息或建造巢穴。

鸟刺的安装简单，成本低廉，且对鸟类不会造成伤害。

这是一种简单有效的防鸟措施。

2. 挂设防护网除了鸟刺，我们还可以在架空线路铁塔上挂设防护网。

这种措施可以有效地阻止鸟类接近架空线路铁塔，避免它们在上面栖息或建造巢穴。

防护网可以根据实际情况选择不同的材料和规格，以满足不同的需求。

3. 设置声音报警装置声音报警装置是另一种有效的防鸟措施。

这些装置会发出模拟鸟类天敌的声音，使鸟类感到恐惧并远离架空线路铁塔。

声音报警装置可以根据需要进行定时或感应触发，提供全天候的防鸟保护。

4. 进行定期检查和维护除了加装措施，定期检查和维护也是防止鸟类干扰的重要环节。

定期检查可以发现可能存在的问题，并及时采取措施进行修复。

维护工作包括清理鸟类遗留物、修复或更换损坏的防鸟设备等。

案例一：某地区架空线路铁塔防鸟刺加装某地区的架空线路铁塔经常受到鸟类干扰，导致线路短路的风险增加。

为了解决这一问题，该地区决定在架空线路铁塔上加装鸟刺。

经过一段时间的实施，鸟类的干扰明显减少，线路的稳定性得到了提升。

案例二：声音报警装置在某公司架空线路铁塔上的应用某公司的架空线路铁塔常常受到大量鸟类的干扰，给电力输送带来了潜在的风险。

为了解决这一问题，该公司决定在架空线路铁塔上安装声音报警装置。

声音报警装置模拟鸟类天敌的声音，成功地使鸟类远离了铁塔。

这项措施极大地提高了线路的安全性和可靠性。

结论为了防止鸟类对架空线路铁塔的干扰，我们可以采取安装鸟刺、挂设防护网、设置声音报警装置以及定期检查和维护等措施。

110kV架空输电线路进行防鸟刺安装维护检修3.1鸟刺的制作及技术要求3.1。

1 鸟刺采用国标不锈钢丝加工而成，规格为Φ3。

6±0。

1mm，根数不得少于30根。

鸟刺底座采用夹板形式，夹板至少选用Q235优质钢板，高温热处理一次冲压成型，宽度为50mm,厚度不得小于10mm，可卡在15mm厚的角钢上。

上附两个螺栓固定孔，孔内套丝，固定螺栓直径不得小于16mm，为了保证连接牢固采用双螺栓，双母.3.1.2鸟刺除不锈钢丝外其余部分应镀锌，鸟刺镀锌应符合浸镀锌件的锌层质量要求。

3.1.3鸟刺制作完成后表面焊接、镀锌应光洁、厚度均匀、耐侵蚀，鸟刺外观美观、光洁、无毛刺、无裂纹。

高度不得低于800mm.3.1.4安装鸟刺技术措施(1）鸟刺安装后应为放射型半球状分布，能起到立体防护作用,在运行过程中不能发生鸟刺刺针倒伏现象。

（2)上下传递鸟刺和工器具时必须使用绝缘循环无头绳索从塔身内进行起吊，严禁在塔外起吊；起吊过程中为防止绳索在塔身内来回摆动,起吊人员应设摆头绳进行牵制；遇五级以上大风，雷雨、大雾天气时，应停止作业并拆除绝缘循环无头绳索；作业人员的活动范围、起吊的工具和材料及绳索与带电体的安全距离必须满足要求：。

如图：（3）鸟刺覆盖面的要求此次加装的驱鸟装置为针刺型,加装时驱鸟器底座固定一定要牢固，底座固定完成后方可解开针刺绑扎带，加装鸟刺必须设专人监护.加装的鸟刺的位置在双回路直线塔的上线挂点处、双回路耐张塔上线有引流的挂点处，线路杆塔防鸟刺保护半径不得小于110kV1米220kV2米，防鸟刺最低处的有效高度不得小于0.5米,不足的应补加数量直至满足要求.具体安装位置如下图：线路杆塔鸟刺安装位置及要求（4）安装数量要求110kV线路防鸟刺安装标准1)上字型直线杆:左边相和中相绝缘子上方横担处安装1只普通防鸟刺；右边相考虑与中相导线的安全距离，横担处可安装2只短式防鸟刺。

2)上字型直线塔：左边相和中相绝缘子上方横担处安装2只普通防鸟刺；右边相考虑与中相导线的安全距离,横担处可安装4只短式防鸟刺。
